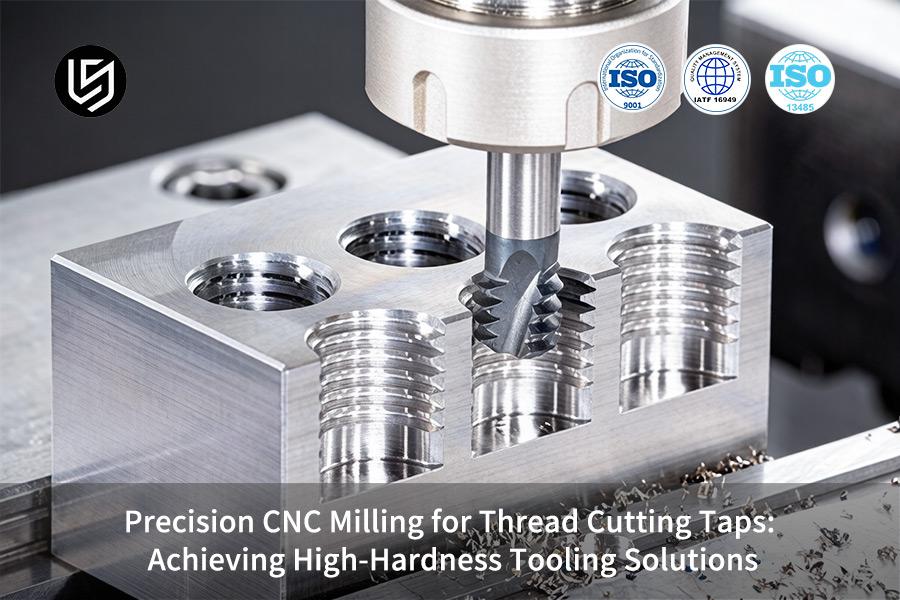

用于螺纹切削丝锥的精密数控铣削：实现高硬度刀具解决方案

客户经常咨询数控铣削服务，学习如何制作螺纹丝锥，但大多数数控机床制造商未能充分考虑在硬度高于HRC 62+的硬化金属上保持2μm的轮廓精度这一极高要求。传统方法由于其固有的局限性，容易造成磨削烧伤和丝锥崩刃。造成这种情况的主要原因是此类材料散热性能差。如果没有适当的五轴协调和一致的金属去除率（MRR）控制，加工过程中产生的弹性变形会导致精度下降。

LS Manufacturing 提供的精密数控铣削丝锥加工工艺，利用低温油冷却控制和自适应刀具路径，有效解决了上述问题，实现了持久耐用、高强度的解决方案。我们专注于解决和预防热损伤和微变形，从而确保前所未有的精度和刀具寿命。要制造出能够承受严苛环境的丝锥，至关重要的是要了解专业制造商如何执行制造过程中的每一个微米级细节。

精密数控铣削螺纹丝锥：快速参考指南

我公司采用先进的数控铣削工艺，生产高品质、高耐久性的螺纹丝锥。这种丝锥采用硬质合金制成，能够确保精确的排屑槽形状和锋利的切削刃。此类丝锥不仅使用寿命更长，螺纹质量更高，而且生产成本更低。您可以放心，所有订购的丝锥批次都将保持高精度。

为何信赖本指南？来自 LS 制造专家的实践经验

网上有很多关于螺纹丝锥的指南；然而，本文基于我们的日常操作经验，而非理论探讨。我们身处真实的生产车间，每天都要应对高硬度合金材料、严格的公差要求和复杂的形状。此外，丰富的经验对于确保零件的成功加工至关重要，而这些经验完全来源于对美国铝业协会(AAC)标准的深入了解。

我们拥有丰富的数控加工经验，能够使用精密铣削技术加工硬度高于HRC 62+的材料的螺纹丝锥。我们熟知所有必要的参数和铣削路径，不仅能够避免过热，还能确保硬质工具钢螺纹的完整性。本文中的所有建议均源自我们自身的经验和从错误中吸取的教训，因此具有很高的有效性。

本指南中的信息源自我们十年来在金属屑和工艺流体辅助测试方面积累的经验。我们的方法包括复杂的仿真，其灵感来自3D Systems等数字制造领域的专家。您将在本指南中看到我们在实践中实际应用的所有内容。

图 1：操作员在中碳钢块上切削螺纹，用于定制工具或维修车间的零件。

为什么精密数控铣削是制造耐用螺纹丝锥的黄金标准？

最佳耐用刀具解决方案不仅需要对刀具进行正确的成形，还需要确保整个制造过程中金属成分的完整性。对于1.3243等硬质金属而言，主要问题在于过热会导致材料退火，从而降低其耐用性。精密数控铣削加工丝锥通过对金属切削机制和热工系统进行彻底重新设计，解决了这一问题：

利用摆线刀具路径减轻热损伤

传统磨削需要高温高压，这可能导致过回火。而我们采用数控铣削和摆线铣削。通过数控铣削，工件与铣刀之间的相互作用减少，切削力降低30%以上。因此，更容易维持高速钢二次淬火所需的温度条件。

整合低温冷却剂策略

通过引入一种独特的冷却方式， CNC铣削的优势可以得到显著提升。需要注意的是，这种方法并非使用传统的冷却液，而是采用专为高质量CNC铣削开发的高压冷却系统。利用这种方法，可以在不将过多热量传递到工件中心的情况下冷却切削区域，从而保持工件硬度达到HRC 62+ 。

利用自适应控制保持精度

在施力过程中，几何特征的精度不容妥协。因此，我们采用自适应控制技术来调节多轴数控铣削的进给速度。该系统的目标是在任何偏转情况下保持恒定的金属去除率，从而确保切屑的均匀形成。正因如此，我们才能保证数控铣削螺纹轮廓的精度达到2μm 。

通过严格测试验证性能

我们先进的数控铣削策略已经过实证检验。采用这种方法制造的产品会经过严格的仿真测试，以验证刀具的功能。根据我们的内部研究结果，攻丝刀具能够保持其性能。

由于采用了先进的刀具路径建模和温度控制物理原理以及补偿方法，该方法相比标准数控铣削服务具有更优异的性能。刀具寿命和精度的提升证明，我们不仅成功解决了问题，还提供了一种能够满足所需性能的高水平技术解决方案。

CNC铣削服务如何克服薄螺纹丝锥生产中的挠曲风险？

制造细长螺纹丝锥，尤其是直径小于M3的丝锥，是我们面临的主要技术挑战之一。因为切削过程中产生的横向力不可避免地会导致刀具偏转，进而造成误差和损坏。我们创新的数控铣削服务通过在物理层面上提供机械辅助和补偿来解决这个问题，从而将这一缺点转化为优势：

同步尾架支撑系统

• 活心集成：在精密螺纹铣削时提供一致的轴向支撑，以防止弯曲。
• 动态跳动校正：通过使用现场探针，确定精确的轴线，从而从一开始就避免任何偏心。

低刚度智能刀具路径策略

1. 减少径向啮合：有助于在进行精细特征数控铣削时控制径向力的大小。
2. 平衡连续切割：以抵消相反作用力产生的弯曲效应的方式安排切割。

亚微米级补偿保真度

• 挠度建模和偏移：在数控攻丝铣削服务中以亚微米级的方式应用偏移，最大可达0.005 毫米。
• 优化的多轴排序：调整数控铣削过程控制，使产生的力相互平衡。

上述挠度管理方法体现了工程设计中更广阔的视角。我们不仅提供加工工艺，还提供制造理念，以确保即使是最具挑战性的高纵横比零件也能达到所需的尺寸精度。正是由于这种理念，我们才能开发出独特的丝锥，并通过我们的数控铣削机床进行生产，从而保证丝锥的同心度。

图 2：采用冷却液进行精密螺纹铣削，可生产用于石油和天然气设备装配的高硬度丝锥。

在复杂轮廓加工过程中，如何保证螺纹切削丝锥铣削的几何完整性？

丝锥的使用寿命本质上取决于其槽形几何形状。诸如变螺旋丝锥等先进的槽形设计对加工精度提出了更高的要求，超出了传统加工方法的极限。本文将深入探讨精密数控铣削如何实现螺纹丝锥所需的复杂槽形。更具体地说，本文将介绍如何优化螺旋起始角等参数，以促进高效排屑，从而最大限度地减少摩擦阻力。

该方法通过将螺纹切削丝锥铣削工艺与特定结果直接关联，确保了性能的可靠性。该技术的关键问题在于如何根据所需规格可靠地加工出复杂的槽形。从先进的数控铣削操作到最终成品，整个过程都经过精细的控制，从而保证了刀具寿命和螺纹加工质量的一致性。

为什么选择高硬度数控铣削来制造M42钴钢刀具？

采用全硬化M42钴钢（HRC 66）制造刀具极具挑战性，刀具磨损严重和热相关问题是导致失效的主要原因。为了成功制造M42钢刀具，除了传统的铣削技术外，还必须采用独特的策略来确保刀具的耐久性和精度。以下文档概述了我们用于高硬度CNC铣削的方法，为制造高质量的M42钢刀具提供了一种切实可行的解决方案：

优化的模具和涂层策略

解决方案首先在于选择耐热基材和涂层。为此，我们采用微晶硬质合金刀片以及特殊的AlTiN纳米复合涂层。这种组合能够达到所需的耐热硬度和润滑性，从而抵抗M42材料高硬度数控铣削过程中可能出现的磨损和粘着磨损。

稳定剪切的精确参数控制

确保稳定的切屑形成是有效散热的关键。我们的工艺采用高达18,000 RPM的主轴转速，并结合精心选择的进给速度和有限的径向啮合。这使我们能够实现高剪切力加工，从而高效地形成切屑，并在M42 CNC 铣削过程中将热量随切屑一起传递。

用于提高成本效益的专有流程数据库

高硬度刀具解决方案的实现得益于一个独特的优化加工参数数据库。该数据库是多年研究的成果，包含了M42钢材加工的最佳切削速度/进给组合和切削深度。这些参数可直接降低单位成本15% ，同时延长刀具的使用寿命。

从专用刀具、高效热处理到优化参数控制，我们研发出的高硬度数控铣削解决方案可谓面面俱到。它专门解决了M42钢材加工这一难题，实现了高效且盈利的加工。针对该材料的数控铣削解决方案已成为我们客户的明智之选，为他们带来了投资回报。

图 3：在硬化钢丝锥上铣削螺旋槽，用于工业刀具和精密螺纹切削应用。

CNC铣削加工如何缩短定制直径螺纹丝锥的交货周期？

在B2B制造业务中，快速交付定制工具至关重要。工具制造中常见的问题是使用砂轮，而砂轮需要根据设计进行大量的预处理。我们的工艺利用CNC铣削的灵活性来规避这个问题，并显著缩短定制丝锥的制造周期：

取消专用研磨工具

• 数字制造：使用标准立铣刀上的可编程刀具路径创建自定义几何形状，而不是使用特殊形状的砂轮。
• 立即启动流程：该流程无需任何额外的准备工作，包括采购车轮，而采购车轮通常需要一到三天的时间。

敏捷数字编程和设置

1. 快速 CAM 编程：我们的CNC 铣削服务采用最先进的 CAM 软件，根据客户提供的图纸快速生成加工代码。
2. 首件加速：利用先进技术，可在收到图纸后3 小时内完成首件生产。这比传统的研磨方法耗时大大缩短。

从原型到生产的连续性

• 统一生产单元：同一台数控铣削中心同时用于原型制造和批量生产，无需延迟和重新认证。
• 标准化工装夹具：多种模块化工装夹具系统可供选择，方便快速更换，以满足快速定制刀具交付项目的需求。

采用灵活的数控铣削加工代替传统的固定且不灵活的刀具依赖型磨削工艺，可立即解决定制加工的交货周期问题。我们保证快速交付定制数控铣削产品，这意味着您可以在数小时内获得首批样品。我们的方法能够在极短的时间内测试非标准形状。

医用级微型丝锥精密螺纹铣削的精度由什么决定？

为了确保医疗器械的正确组装，微型丝锥完美的表面光洁度和几何形状至关重要，因为任何缺陷都可能对其性能产生不利影响。为了获得符合特定质量要求（ Ra<0.2μm ）的生物相容性表面，需要极其精密的微制造技术。以下内容将解释用于制造医用级工具的CNC螺纹铣削工艺：

我们的技术基于精密螺纹铣削与医疗器械表面规格之间的直接关联，从而定义精度。通过这种方式，我们解决了制造具有完美几何形状和可预测表面光洁度的微型螺纹接头的难题，使其能够在医疗器械制造过程中安全插入。这种严格的控制对于任何高硬度刀具解决方案都至关重要，并能确保医疗器械微型数控铣削的技术可靠性。

图 4：数控铣床在用于汽车或机械紧固应用的高硬度合金钢丝锥上切削出精确的螺纹。

为什么数控攻丝铣削服务在大批量生产中更可靠，能保证一致性？

在考虑高精度批量生产时，主要关注点在于防止刀具磨损，以确保所有工序均达到微米级精度。以下概述了我们的数控攻丝铣削服务如何实施过程计量，以建立一个能够自动校正刀具磨损的闭环系统，从而确保批次绝对一致性：

实现闭环控制系统

可靠运行的关键在于实时反馈控制。在我们的数控铣削服务中，我们采用在线探测技术，在每个加工循环后检查螺纹加工的关键参数，例如侧面高度。这些测量结果会立即与理想的CAD模型进行比较。即使偏差仅为0.01毫米，任何偏差都会被自动检测，机器也会进行相应的补偿，而不会中断加工。

刀具磨损的自主补偿

关键技术流程着重于不可避免的因素。当丝锥铣刀发生磨损时，系统算法会确定所需的精确体积补偿量，以确保螺纹加工的准确性。该调整系数会自动应用，以补偿磨损。这种方法能够维持数控铣削的精度标准，确保即使在自动化数控铣削生产线运行24 小时后，所生产的产品仍能保持一致性，与首件产品无异。

确保规模化生产的稳定性

规模一致性是指整个数控铣削过程控制系统的同步运行。除了机床本身，环境和制造条件也受到控制。从数控铣削生产线到检验阶段的综合控制系统，确保过程能力文件能够对订单批次中的所有单元的性能进行可靠的评估，从而消除任何潜在的批次差异。

这份文件彰显了我们在解决大规模生产中精度衰减这一根本挑战方面的技术实力。我们的竞争优势不在于宣称自身具备能力，而在于详细阐述我们精心设计的自动化系统——闭环反馈和实时刀具路径补偿——这些系统能够有效确保批次一致性。这正是我们为您的大规模采购提供的实质性、零风险保障。

LS制造：汽车行业高强度钢定制HSS-Co丝锥——CNC铣削案例研究

普通攻丝设备在加工较硬材料时经常过早损坏，导致昂贵的停机时间。以下案例研究探讨了LS Manufacturing为一家汽车零部件生产商解决关键部件故障问题的案例。我们利用高硬度数控铣削进行工具制造，并利用精密数控铣削进行螺纹切削丝锥的加工设计，最终实现了性能的显著突破，详情如下：

客户挑战

客户在使用高强度12.9级钢材制造的悬架部件时，螺纹孔加工出现了问题。通常情况下，磨削丝锥平均只能使用120次循环就会断裂，灾难性故障率高达5% 。这导致生产线上碎片需要及时清理，造成了大量的停机时间，影响了汽车关键部件的组装进度。

LS制造解决方案

我们的解决方案始于对数控铣刀的全面设计。采用高硬度数控铣削工艺，我们得以实现优化的刀槽几何形状，并采用特定的可变螺旋角，从而消除加工材料时产生的振动。此外，用于螺纹切削丝锥的精密数控铣削确保了完美的形状精度和丝锥切削刃上的均匀载荷分布。

结果与价值

我们新设计的HSS-Co钻头平均寿命可达450孔，比初始值提高了275% 。同时，断裂率降至0.1%以下。客户成功地将年度刀具成本降低了42% ，并在单班模式下提高了18%的生产效率。凭借其卓越的耐用性和对复杂几何形状的数控铣削能力，我们被指定为唯一一家专业钻头供应商。

本案例研究展示了我们以工程技术为核心的方法，如何通过运用先进的数控铣削技术打造高效工艺，从而克服一些最棘手的制造难题。LS Manufacturing不仅提供刀具，还提供经认证的工艺流程，以满足最严苛的要求。

实现450孔丝锥寿命和0.1%的破损率。请提交您的规格要求，我们将为您提供CNC铣削解决方案。

常见问题解答

1. LS Manufacturing 可以处理哪些材料的高硬度刀具解决方案？

我们的专长在于采用粉末冶金技术生产HSS-E、HSS-Co甚至 ASP 高速钢，其硬度可达 HRC 68，从而使切削刃在极高的温度下保持锋利。

2. 你们的数控铣削服务如何保证螺纹丝锥的螺距精度？

我们的数控铣削服务采用全闭环线性编码器反馈技术，将铣削过程中热膨胀引起的偏差降低至0.002 毫米，从而保证我们的丝锥符合ISO 1-3 级公差。

3. 你们能否提供带有内部冷却通道的丝锥的数控铣削服务？

是的，LS Manufacturing 提供包括深孔钻孔和精密加工能力在内的集成工艺，以制造带有内部冷却孔的丝锥，从而帮助更快地清除切屑。

4. 通过贵公司的精密数控铣削服务生产样品丝锥的交货周期是多久？

确认 CAD 数据后，我们只需48 小时即可生产出定制螺纹丝锥的首件铣削和热处理样品。

5. 为什么在制造螺纹丝锥时选择铣削而不是传统的磨削？

铣削的优点包括提高了设计的灵活性，例如切屑槽的设计，同时防止磨削烧伤，从而使疲劳强度提高20% 。

6. 你们的高硬度刀具解决方案是否提供特殊涂层？

这些涂层包括TiAlN、TiCN 和超硬 DLC ，我们提供这些内部服务，以确保我们的丝锥对各种金属具有最佳的润滑性能。

7. 贵公司精密螺纹铣削服务支持的最大直径是多少？

我们专注于使用我们的五轴联动铣削中心来制造各种尺寸的定制丝锥，我们的机器能够生产直径范围在 M1 到 M120 之间的丝锥。

8. 如何从 LS Manufacturing 获得有竞争力的 CNC 刀具铣削服务报价？

您应该通过我们的官方网站发送有关水龙头的图纸或要求，我们的专家团队将在 12 小时内提供正式的CNC 铣削报价。

概括

制造高性能螺纹丝锥需要精湛的工艺、材料力学原理以及数字化制造工艺。我们先进的数控加工工艺能够解决诸多难题，包括高硬度金属的热损伤和尺寸误差。除了刀具制造，我们还利用自身在高硬度刀具方面的深厚知识，帮助您解决生产线上的刀具失效和效率瓶颈问题。每一分投入都将转化为生产能力的提升。
