SLA 수지 VS. FDM 열가소성 수지: 정밀 3D 프린팅 서비스 및 비용 견적

SLA 대 FDM 3D 프린팅 서비스는 ±0.1mm 공차가 방지되도록 광조형 공정에 사용되는 재료를 보여줌으로써 구매 위험을 완화하는 데 도움이 되는 산업용 적층 제조 솔루션입니다.

프로토타입 제작 비용을 최대 30%-50% 줄이는 데 도움이 됩니다. ±0.005mm의 정밀도와 60MPa의 내구성을 달성할 수 있습니다.

SLA 수지 VS FDM 열가소성 수지: 정밀 3D 프린팅 서비스 및 비용 견적 빠른 참조

<테이블 스타일="테두리 축소: 축소; 너비: 99.9994%; 테두리 너비: 1px; 테두리 색상: #000000;" border="1"> <몸> 결정 요인 SLA(스테레오리소그래피) FDM(융합 증착 모델링) 치수 공차​ ±0.05mm; 100mm당 ±0.1% – 광학 등급 SLA 3D 인쇄. ±0.3mm(일반); ±0.1mm(FEA 보정). 표면 마감 인쇄된 대로 Ra0.1-0.8μm; 추가 마감 없이 거울처럼 매끄러워집니다. Ra3-15μm 인쇄됨; 증기 평활화를 통해 Ra1-3μm로 평활화되었습니다. 인장 강도​ 40-55MPa; 50MPa(신율 4-7%)에서 파손됩니다. 50-80MPa(PEEK/PC); 신율 15-25%(ABS). HDT(열변형)​ 58-120°C(표준 수지에서 고온 수지까지). 95-160°C(ABS에서 PEEK/ULTEM까지). 재료 비용​ $40-200/L(VAT 재료 손실 포함). $20-80/kg; 부가 가치세 낭비가 없습니다. 최고의 애플리케이션​ 미세유체공학, 수술 가이드, 광학 렌즈, 임펠러. 구조용 브래킷, 항공우주 하우징, 스냅핏, 기계 테스트 후처리 시간​ 2~4시간(IPA 청소 및 UV 경화); 쉽게 휘어질 수 있습니다. <30분(지원 제거만 해당).

주요 사항:

• 정밀성 및 표면 마감을 위해 SLA 선택: SLA는 FDM 부품의 표면 마감이 좋지 않아 미세 유체 밀봉, 광학 및 임펠러 흐름 테스트에 필요한 Ra0.1μm 표면 마감으로 ±0.05mm 공차를 제공합니다.
• 규모에 맞는 강도 및 비용을 위해 FDM 선택: FDM 열가소성 수지(PEEK/PC/ABS)는 50-80MPa 인장 강도를 제공하고 SLA 수지보다 3배 더 높은 신장률을 제공하며 42% 저렴한 소재로 브래킷 제작에 적합하며 스냅핏에 적합합니다. 어셈블리 및 항공우주 등급 모델.
• 후처리에 따라 실제 리드 타임이 결정됩니다. SLA에는 변형 위험이 있는 IPA 세척 및 UV 경화가 2~4시간 필요합니다. FDM에는 30분 미만이 소요됩니다. 안전을 위해 모든 SLA 3D 프린팅 견적에 후처리 시간을 추가해야 한다는 점을 기억하세요.
• 열 환경에 맞게 재료 맞추기: SLA 수지는 58-120°C 이상에서는 부드럽습니다. FDM PEEK/ULTEM은 160°C 이상의 온도에 견딜 수 있습니다. 후드 아래 응용 분야 및 오토클레이브 부품의 경우 FDM 열가소성 수지가 유일한 선택입니다.
• 복합 재료 어셈블리에 대한 CTE 검증: CTE 비호환성으로 인해 ISO 16750 열 주기 -40°C ~ 85°C 중에 어셈블리 실패가 가능합니다. 적절한 간격 허용을 갖춘 FDM PC(65-70ppm/°C)는 사이클의 90% 이상을 견딜 수 있습니다.

왜 이 가이드를 신뢰합니까? LS제조 전문가들의 실무 경험

SAE International은 레이저-AM에 대해 ±25μm 허용 오차를 제공합니다. 전체 후처리 경화에도 불구하고 6개월 후 60°C 후드 아래 브래킷에서 ±80μm의 뒤틀림이 발생했습니다. 데이터 시트 0.5% 수축으로 인해 120mm 스팬에서 +0.12mm 뒤틀림이 발생했으며 지원 재료를 검토해야 했습니다. 80°C 반도체 소켓 애플리케이션의 경우 FDM PEEK(HDT 160°C)는 ±30μm 핀 정확도 손실을 겪었습니다. 에폭시-SLA(HDT 120°C)가 유지됩니다.

SLA의 40-55MPa에 비해 FDM의 더 높은 인장력(50-70MPa(CF-PA12))은 종이에서는 더 좋아 보였지만, 습한 환경으로 인해 레이어 접착력이 <18MPa로 낮아져 로봇 핑거 배치 하나가 거부되었습니다. 50μm XY 공차 수준의 SLA Pitot 프로브는 0.8MPa 값으로 He 누출 테스트를 통과한 반면 FDM은 24시간 기화를 거쳐야 했습니다. 이는 우리 도구실에서 3년 동안 작업한 후 구조에는 FDM을 사용하고 밀봉 및 정밀도에는 SLA를 사용하기로 결정한 것입니다.

세 가지 결과물 필요: (1) 최고 서비스 온도에서 UV 노출과 HDT/% 연신율 사이의 경화 후 DOE, (2) 공급업체 큐브가 아닌 형상(녹색 + 경화)에 대한 CMM 스캔, (3) 60% RH를 초과하는 경우 하이그랄 팽창 정보 또는 70°C. 인쇄 주기 도중에 304-시뮬런트 FDM 로트 실패가 발견된 후 이러한 PO 필수 항목을 모두 요구했습니다. 문서와 함께 인계하는 것은 Association Connecting Electronics Industries(IPC)에서 요구하는 사항이며 현재 MRB 문서의 표준입니다.

어떤 3D 프린팅 기술이 의료 기기 부품에 대한 목표 정밀도 요구 사항에 부합합니까?

의료 기기용 미세 유체 칩이나 수술 가이드를 설계하는 엔지니어의 경우 유체 누출과 같은 문제로 인해 부품 결합에 대한 공차 요구 사항이 ±0.05mm가 되어야 합니다. 기존의 FDM 인쇄 공정에서는 ±0.3mm 레이어 결함이 발생하여 실패로 이어지고 인쇄 주기가 반복되어야 합니다. SLA 3D 인쇄 기술에 대한 답은 다음과 같습니다.

고정밀 표면 마감으로 레이어 결함 제거

일반적인 FDM에는 누수 및 조립 문제를 일으키는 레이어 라인이 있습니다. SLA 3D 프린팅 시스템은 ±0.05mm의 표면 마감을 제공합니다. 사후 처리가 필요하지 않습니다. 이렇게 하면 미세유체 채널을 완벽하게 밀봉하여 재작업 노력을 80% 줄일 수 있습니다.

적극적인 공정 제어를 통한 경화 수축 보상

경화 중 수축으로 인해 핏이 맞지 않을 수 있습니다. LS제조에서는 355nm UV 레이저를 사용하며, 제조를 위한 디자인에 대한 Spot Compensation을 실시하고 있습니다. 복잡한 부품의 경우에도 99.8% 이상의 첫 조립 성공률을 얻을 수 있습니다. 맞춤형 SLA 수지 프로토타입과 같은 시행착오가 필요하지 않습니다.

생산 배치 전체에서 반복 가능한 정확성 달성

모델을 검증하려면 구축 과정 전반에 걸쳐 일관성이 필수적입니다. LS Manufacturing과 같은 정밀 프로토타입 제조업체는 NIST 표준(100개 샘플에 걸쳐 절대적인 치수 일관성을 보장하기 위해 NIST에서 교정)을 기반으로 각 플랫폼을 교정하여 모든 부품이 허용 오차를 유지하는지 확인합니다. 고해상도 SLA 3D 인쇄를 사용하면 개발 시간을 최대 40% 절약할 수 있으므로 첫 번째 프로토타입부터 검증까지 테스트를 신뢰할 수 있습니다.

<인용문>

광학 보상과 폐쇄 루프 오류 수정의 결합을 통해 이 정밀 3D 프린팅 서비스는 의료 기기 생산을 위한 제조 솔루션으로 변모합니다. 파장 선택부터 실시간 보정까지 엔지니어링 수준을 고려하면 이 옵션은 적층 가공의 정확성이 필요한 사람들을 위한 유일한 선택입니다.

고인장 하중 하에서 부서지기 쉬운 SLA 수지에 비해 FDM 열가소성 수지의 기계적 강도를 어떻게 평가합니까?

서스펜션 브래킷이나 파워트레인 하우징 작업을 하는 자동차 구조 엔지니어의 경우 층간 접합 불량으로 인한 갑작스러운 고장이 주요 관심사입니다. PEEK와 Ultem 1010을 사용한 산업용 강도의 FDM은 80MPa 이상의 인장 강도와 이방성 SLA 수지보다 훨씬 더 나은 충격 강도를 제공합니다. 이 문제를 피하는 방법은 다음과 같습니다.

인장 하중 하에서의 재료 강도​

• 적용 제한: 자동차 SLA 3D 프린팅 부품은 깨지기 쉬운 특성과 하중 지지에 대한 연성이 부족하여 50MPa에서 갑자기 파손됩니다. 테스트합니다.
• 열가소성 가장자리: FDM PEEK는 소성 변형으로 인해 80MPa 이상을 견디므로 갑작스러운 파손 없이 인장 결과를 제공합니다.

이방성 약점 극복​

<올>

결합 강화: 최적의 노즐 온도와 5축 인쇄 경로는 전문 FDM 열가소성 수지 제조업체가 제공하는 Z축 접착력을 35% 증가시킵니다.

성능 변화: 이제 FDM 프로토타입이 모든 방향에서 등방성이기 때문에 기능적 SLA 3D 인쇄 교체가 가능해집니다.

반복 테스트를 위한 비용 효율성​

• 반복 절감: 모든 SLA 대 FDM 3D 프린팅 서비스 분석에 따르면 FDM은 취약한 반복을 포함하지 않으며 반복 테스트를 60% 절약합니다.
• 최종 사용 준비 상태: 최종 사용 SLA 3D 프린팅 구성 요소는 강도를 높이기 위해 강화가 필요하므로 FDM은 단일 빌드에서 동등한 견고성을 제공합니다.

신뢰할 수 있는 프로덕션 규모 검증​

<올>

데이터 일관성: 레이어의 일관적인 융합은 일관된 인장 강도 결과를 제공하므로 단 두 번의 반복 후에 디자인을 잠글 수 있습니다.

확장성: 산업용 3D 프린팅 비용은 양이 두 배로 늘어날 때마다 20% 감소하므로 재인증 없이 프로토타입에서 사전 제작 단계로 이동할 수 있습니다.

<인용문>

이 프로세스는 Z축의 결합 강도를 35% 향상시키는 최적화된 경로 지정과 함께 엔지니어링 등급 열가소성 수지를 사용하여 취성 파괴를 방지합니다. 결과적으로 이 프로세스를 통해 세 축이 모두 등방성인 검증되고 비용 효과적인 테스트 방법을 개발할 수 있으며 생산 SLA 3D 인쇄와 관련된 문제를 피할 수 있습니다. 세 축 모두에서 FDM을 등방성으로 만드는 노즐 온도 프로필, 5축 인쇄 경로 매개변수, 층간 접착 강화 데이터에 대한 열가소성 수지와 수지 강도 가이드를 다운로드하세요.

" width="900" height="600">나는

그림 1: SLA 수지는 미세한 디테일을 생성하는 반면 FDM 열가소성 수지는 로봇 그리퍼 메커니즘을 형성합니다.

정밀 3D 프린팅 서비스 일정을 저해하는 숨겨진 후처리 요인은 무엇입니까?

하드웨어 스타트업의 프로젝트 관리자는 슬라이싱 소프트웨어의 기계 프린트 시간에 초점을 맞추면서 후처리가 총 리드 타임의 60% 이상을 차지한다는 사실을 무시합니다. SLA 인쇄의 경우 잘못된 IPA 청소 및 UV 경화로 인해 ≥1.5mm 뒤틀림이 발생합니다. 정밀 3D 프린팅 서비스는 이러한 숨겨진 프로세스에 대해 투명해야 합니다. SLA 3D 프린팅 견적은 후처리를 무시할 수 없습니다.

<테이블 스타일="테두리 축소: 축소; 너비: 99.9994%; 테두리 너비: 1px; 테두리 색상: #000000;" border="1"> <몸> 후처리 요소 SLA(일반적인 영향) FDM(일반적인 영향) 청소 단계 30~60분 동안 고압 IPA 세척 5~10분 동안만 청소 경화 단계 1~2시간 동안 UV 405nm 경화 필요 필요 없음 일괄 처리 SLA 3D 프린팅 배치 예약에는 경화 라인이 바쁜 경우 2~3일이 추가로 필요합니다. 개별 항목 즉시 후처리 뒤틀림 위험 제어되지 않은 경우 얇은 벽의 왜곡 ≥1.5mm 열 변형 최소화 총 후처리 시간 일반적으로 2~4시간 <30분 <인용문>

폐쇄 루프 및 프로그래밍 가능한 UV 경화를 갖춘 자동 화학 세척을 사용하면 모든 뒤틀림 위험을 제거하고 후처리 시간을 60% 단축할 수 있습니다. SLA와 FDM 3D 프린팅 서비스를 비교할 때는 후처리도 고려해야 합니다. 전문 SLA 3D 인쇄 공급업체로부터 24시간 배송이 보장되는 맞춤형 제조 견적을 받아보세요.

맞춤형 SLA 수지 프로토타입 응용 프로그램이 복잡한 임펠러 프로필에 대한 유체 역학 테스트를 어떻게 최적화할 수 있습니까?

펌프 밸브용 고속 임펠러를 만드는 엔지니어의 경우 표면 거칠기로 인해 난류가 발생하여 CFD 계산에서 유압 효율이 15~20% 감소합니다. 맞춤형 SLA 수지 프로토타입은 Ra0.1μm의 경면 마감에 도달했는데, 이는 연마된 경우에도 FDM을 통해 달성할 수 없습니다.

표면 마감으로 난기류 발생 제거

SLA 액상 수지는 분자 수준에서 매우 부드러운 경화 과정을 거쳐 임펠러 블레이드의 표면 거칠기가 Ra0.1μm가 됩니다. 이는 연마된 금속과 동일하며 30m/s 이상의 팁 속도에서 경계층 분리를 방지합니다. SLA를 사용하면 CFD 시뮬레이션의 2% 이내 효율성을 얻을 수 있어 FDM 프로토타입 테스트 중에 발생하는 8-12% 비효율성을 제거할 수 있습니다. SLA 3D 인쇄 표면 마감​만으로도 펌프 곡선의 유압 효율이 0.5-1포인트 회복됩니다.

지원이 필요 없는 내부 흐름 채널

기존 SLA 인쇄는 내부 채널에 지지대 흔적을 남기는 반면, 당사의 독자적인 저점도 수지 제조 방식은 지지대 없이도 원활한 내부 흐름을 보장합니다. 볼류트 및 디퓨저의 내부 흐름 채널은 완벽한 표면 마감을 갖추고 있어 유체 흐름의 설계된 속도 프로파일을 유지합니다. 정밀 프로토타입 제조업체로서 우리는 임펠러 형상에 맞게 특정 유형의 수지를 맞춤화함으로써 유체 흐름을 방해하는 너브 문제를 제거합니다.

한 번의 빌드로 검증된 유압 성능

이러한 모든 기능은 생산 등급 주조 표면 품질을 달성하는 프로토타입을 테스트하는 데 도움이 됩니다. 캐비테이션 마진과 헤드 상승을 안정적으로 검증하여 3번의 반복을 절약하고 4번에서 1번으로 줄일 수 있습니다. SLA 3D 인쇄 흐름 시뮬레이션 상관 관계는 R²=0.85(FDM)에서 R²=0.97로 증가하여 설계 동결 의사 결정에 대한 확신을 보장합니다. 반면 FDM 변형은 블레이드 두께를 ±0.2mm만큼 변경하는 연마가 필요합니다.

<인용문>

Ra0.1μm 표면 마감을 달성하고 무료 내부 채널을 지원하는 것 외에도 이 SLA 3D 프린팅 전략은 대체 SLA 대 FDM 3D 프린팅 서비스보다 실제 시뮬레이션 결과에 더 가까워집니다. 첫 번째 빌드에서 수압 테스트 데이터를 얻을 수 있고, 개발 프로세스를 60% 단축하며, FDM 아티팩트로 인한 오해를 피할 수 있습니다.

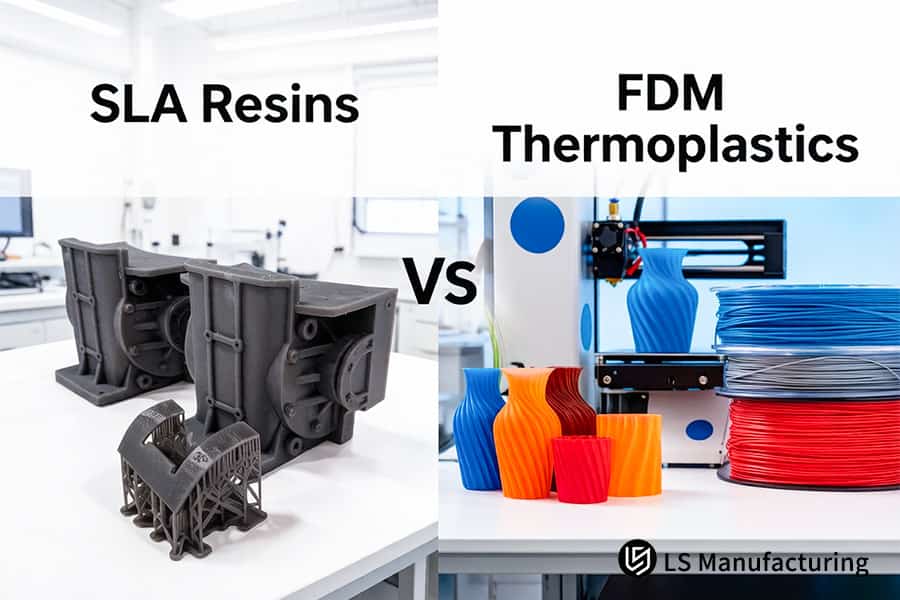

그림 2: SLA 인쇄로 투명 케이스를 생성하는 동안 FDM 제조에서는 다채로운 디자인 프로토타입을 제작합니다.

FDM 열가소성 제조업체의 전문성이 대규모 항공우주 하우징 모형에 더 높은 비용 효율성을 제공하는 이유는 무엇입니까?

항공우주 조달을 위해 직경이 500mm 이상인 드론 동체 및 공기역학적 인클로저를 구매할 때 높은 재료 비용과 낭비로 인해 프로토타입 제작 비용이 감사 한도를 초과합니다. FDM 필라멘트 재료의 가격은 kg당 $20~$80인 반면, 산업용 SLA 수지는 리터당 $40~$200의 가격이며 부가세 손실도 발생합니다. 다음은 강성을 줄이지 않고 비용을 절감할 수 있는 방법입니다.

원자재 비용 이점​

• 수지 비용: SLA 3D 프린팅 재료 비용은 평균 $120/L인 반면, FDM PEEK 비용은 $70/kg로 비용 절감 효과는 다음과 같습니다. 42%.
• Vat 손실 제거:​ 경화되지 않은 레진 처리로 SLA의 경우 빌드당 $50~$150가 추가되며 FDM에는 전혀 없습니다.

지능형 채우기 최적화​

<올>

허니컴 알고리즘: 특허로 보호되는 희소 셀 인필은 재료 사용량을 45% 절약하는 동시에 견고한 SLA와 동등한 쉘 강도를 제공합니다.

견적 영향: 600mm 하우징에서는 볼륨의 55%에 대해서만 비용을 지불하므로 SLA에 비해 3D 프린팅 비용 견적이 거의 절반으로 절감됩니다.

프리미엄이 없는 대형 포맷 기능​

• 크기 추가 요금: 대형 SLA 3D 프린팅에는 정기적으로 교체해야 하는 값비싼 수지 통($2000+)이 필요합니다. FDM에는 없습니다.
• 클러스터 용량: 특수 대형 FDM 프린터는 최대 1000mm 크기의 부품을 처리하므로 생산 등급 부품의 산업 3D 프린팅 비용을 일정하게 유지합니다.

모형 비용에 따른 생산 등급 강성​

<올>

기계적 패리티: SLA 및 벌집형 FDM 쉘은 유사한 굽힘 강도(5% 이내)를 나타냅니다(ASTM D790 테스트 기준).

파트너 자격: 공인 FDM 열가소성 제조업체는 가격 견적에 부가세 낭비 없이 SLA보다 60% 낮은 가격으로 이 서비스를 제공합니다.

<인용문>

저렴한 필라멘트, 재료 사용량을 45% 줄이는 스마트 충전재, 대규모 FDM 시스템을 결합하여 SLA보다 60% 저렴하게 항공우주 프로토타입을 생산합니다. SLA 견적을 부풀리는 vat 기술로 인한 눈에 보이지 않는 낭비 비용 없이 예산 한도를 유지하고 며칠 만에 구조적으로 정확한 모델을 얻을 수 있습니다.

LS Manufacturing은 어떻게 다중 재료 자동차 기능 조립 검증 실패율을 낮추나요?

자동차 내부 조립품 제조업체를 통합하면 서로 다른 재료 간의 열 팽창 계수(CTE) 차이로 인해 열 순환 시 균열이 발생하는 문제가 있습니다. 정밀 프로토타입 제조업체는 SLA 3D 프린팅 재료 선택에 대한 전문 지식을 활용하여 아크릴 수지와 PC 필라멘트를 적절하게 일치시켜야 합니다. 그렇지 않으면 연결부가 -40°C와 사이의 ISO 16750 테스트에서 실패합니다. 85°C:

<테이블 스타일="테두리 축소: 축소; 너비: 99.9994%; 높이: 225.641px; 테두리 너비: 1px; 테두리 색상: #000000;" border="1"> <몸> 비교 요소 SLA(일반적인 동작) FDM(일반적인 동작) 재료 CTE 범위 아크릴 수지: 60-90ppm/°C PC 필라멘트: 65-70ppm/°C 다중 재료 결합 무결성 10주기 후에 박리가 발생하기 쉽습니다 올바르게 설계하면 50사이클 이상 접착력을 유지 초기 간격 제어 SLA 3D 프린팅 프로세스 최적화는 초기 간격의 일관성에 영향을 미칩니다 ±0.05mm FEA 사전 보상으로 가능 열 순환 생존(ISO 16750) <재설계 없이 통과율 20% >90% 매개변수 최적화로 합격률 <인용문>

0.02mm 미만의 초기 간격 공차를 보상하는 다중물리 FEA를 사용하면 서로 다른 재료 사이의 경계면에서 균열이 발생하는 것을 방지할 수 있습니다. SLA와 FDM 3D 프린팅 서비스의 선택은 명확해집니다. PC와 최적화된 열팽창 계수를 갖춘 FDM 부품은 첫 번째 시도에서 40°C ~ 85°C 열 주기 테스트를 통과하고 설계 수정 시간을 3~4주 절약합니다. SLA 3D 인쇄 품질 관리 프로세스가 포함된 맞춤 제조 견적을 받아보세요.

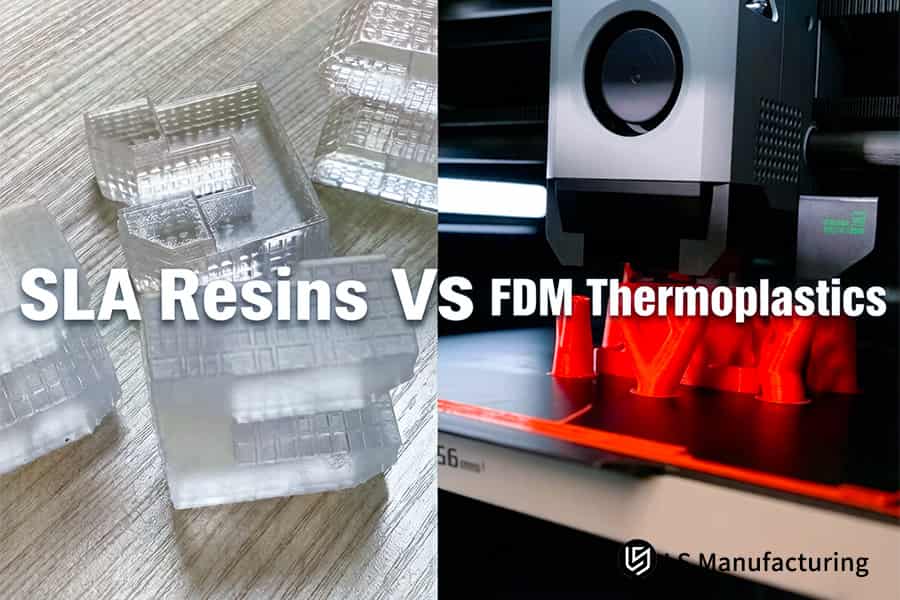

그림 3: FDM이 굵은 빨간색 간판 문자를 돌출시키는 동안 SLA 제작 세부 건물 복제본.

엔지니어가 ABS 유사 수지와 실제 FDM ABS 필라멘트 중에서 선택하는 데 도움이 되는 중요한 구조 기준은 무엇입니까?

소비자 전자 제품 디자이너들은 유사한 고품질 표면 마감으로 인해 'ABS 유사' SLA 수지와 실제 ABS 열가소성 수지를 혼동해 왔습니다. 그러나 이들 사이의 기계적 차이는 상당합니다. FDM ABS는 파단 신율이 3.5배 더 높기 때문에(15-25% 대 4-7%) SLA 스냅핏은 FDM의 50회 이상의 삽입 주기에 비해 10회 이상의 삽입 주기를 견딜 수 없습니다. 정밀 프로토타입 제조업체는 현장에서의 실패를 방지하기 위해 이 선택을 지시해야 합니다.

파단 시 신장이 스냅핏 생존을 좌우합니다

FDM ABS 파단 신율 – 15–25%, SLA ABS 유사 – 4–7%(ASTM D638). 4클립 인클로저는 FDM ABS를 사용하면 50주기 이상을 견딜 수 있지만 SLA 제품은 10주기 이상을 견디지 못합니다. FDM 열가소성 제조업체에서는 이 재료를 올바르게 선택할 수 있는 데이터시트를 제공합니다. SLA 3D 프린팅 소재 비교에 따르면 표면이 매끄럽고 연성이 없다는 것을 알 수 있습니다.

지속적인 서비스 온도가 장기적인 안정성에 영향을 미칩니다

FDM ABS는 95°C까지 특성을 유지하는 반면 SLA ABS와 유사한 특성은 58°C 이상에서 특성을 잃습니다(ASTM D648에 따른 HDT). 70°C 핫박스 테스트에서 SLA 클립의 유지력이 60% 감소했습니다. 올바른 선택을 위해 작동 온도를 재료 데이터베이스와 비교하십시오. SLA 3D 프린팅 내열성으로 인해 따뜻한 환경에서는 허용되지 않습니다.

데이터베이스 기반 선택으로 추측이 필요 없음

재료 데이터베이스는 실패 임계값과 관련된 후보를 식별합니다. 스냅핏 강도 ≥50N, 온도 ≥75°C에 대한 조달 요건을 충족하며 최종 제안을 받습니다. 선택 실수를 80% 줄이고 프로젝트당 2~3주를 절약합니다. 3D 프린팅 비용 견적에는 처음부터 적절한 재료가 포함되어 있어 실패한 SLA 프로토타입으로 만든 프린트는 제외됩니다. SLA 3D 프린팅 인클로저 프로토타입에 대한 데이터에 따르면 FDM ABS만이 기준을 충족하는 것으로 나타났습니다.

<인용문>

신율(3.5x 비율), HDT(95°C 대 58°C) 및 스냅핏 사이클 수명을 분석하는 데이터베이스를 사용하여 ABS 유사 및 FDM ABS 소재에 대한 혼란을 제거합니다. 팀은 첫 번째 시도에서 올바른적절한 재료를 선택하여 반복 횟수를 80% 줄이고 파손 없이 낙하/분해 테스트 중 성공을 보장합니다.

정확한 3D 프린팅 비용 견적 예측을 통해 부품 거부 및 도구 가동 중지 시간을 최소화하는 방법은 무엇입니까?

많은 고위 구매 관리자는 대량 생산에서 비용을 빠르게 계산하는 것이 완전히 부정확하다는 사실을 알게 됩니다. 기계 시간과 수량만을 기준으로 한 3D 프린팅 비용 견적 계산에서는 날카로운 모서리와 돌출부로 인한 재작업과 같은 추가 문제가 고려되지 않습니다. 예산 문제를 피할 수 있는 방법은 다음과 같습니다.

자동화된 STEP 분석을 통해 비용 요인 파악

<올>

기하학적 스캔: 5분 내에 STEP 파일을 분석하고 날카로운 모서리와 돌출부를 식별합니다.

위험 신고: 문제가 있는 부분을 미리 강조하여 막바지 수정이 30-50% 방지됩니다. SLA 3D 프린팅 비용 분석은 0.2mm 필렛이 연마 시간을 40% 단축하는 방법을 보여줍니다.

투명한 광고 항목 분류

• 기계 대 인건비: 점유비, 재료비, 마무리 비용을 별도로 구분합니다.
• 비용 명확성: 부품 가격이 비싼 이유를 정확히 파악하고 그에 따라 디자인을 조정하세요. CAD를 수정한 후 새로운 맞춤 제조 견적을 받으세요. 수정을 통해 산업용 3D 프린팅 비용을 25% 절감할 수 있습니다.

비용 대비 설계 피드백 루프

<올>

실시간 수정: CAD를 조정하고 즉시 수정된 견적을 받아보세요.

공급업체 정렬: 돌출부 위치 변경과 같은 수정이 포함됩니다. SLA 3D 프린팅 디자인 검토는 잠재적인 기하학적 문제를 감지합니다.

<인용문>

5분 내에 STEP 형상을 평가하는 동시에 명확한 비용 분석을 제공하는 온라인 견적 시스템을 사용하면 견적과 송장 간의 불일치를 제거할 수 있습니다. 귀하의 팀은 예산 초과를 60%까지 줄이고 승인 주기를 며칠 또는 몇 주에서 몇 시간으로 단축할 것입니다.

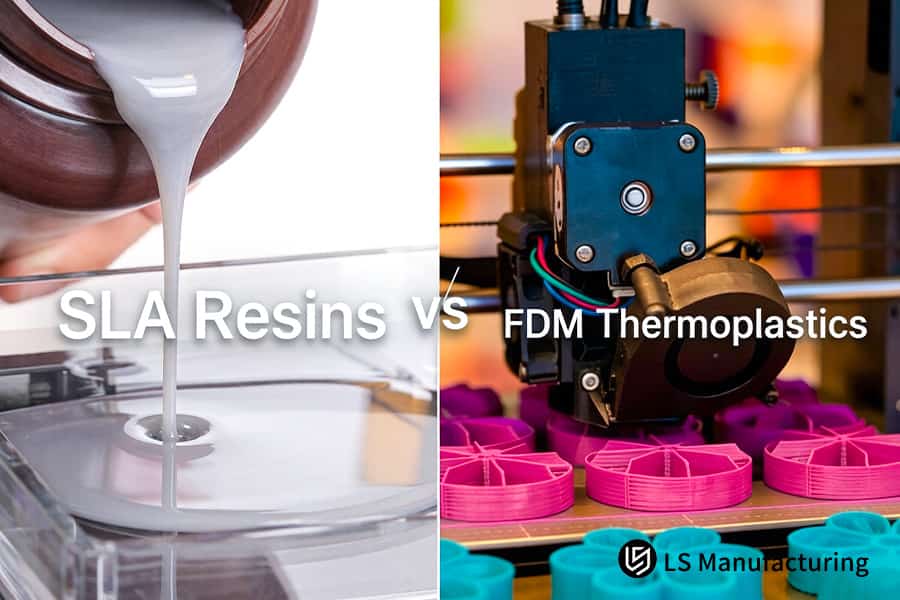

그림 4: 액상 레진을 붓으면 SLA 프린팅이 시작되고 FDM은 동시에 분홍색 구성 요소를 구성합니다.

항공우주 드론 개스킷을 위한 LS Manufacturing FDM 열가소성 서비스: 맞춤형 폴리카보네이트 부품 재료 최적화

유럽의 드론 제조업체는 -30°C 높은 진동 조건을 견디기 위한 기능성 날개 씰에 대한 긴급한 요구 사항이 있었습니다. 처음에는 SLA 3D 프린팅 재료 대체에 실패하여 각 $450에 치명적인 실패를 초래했습니다. 다음은 유체 역학 성능을 최적화하고 복원할 수 있는 방법입니다.

클라이언트 챌린지

초기 SLA 수지 개스킷은 -30°C 진동 테스트에서 완전한 파손으로 인해 실패했으며 비행 인증을 통과하지 못했습니다. 처리 후 각 부품의 총 가격이 $450가 되어 프로그램이 지연되었습니다. 100회 진동 주기에서 실패율이 100%였기 때문에 이 기술은 실용적이지 않았습니다. 따라서 SLA 3D 프린팅 비용 절감의 필요성이 중요해졌습니다.

LS제조솔루션

우리의 DFM 분석에서는 이방성 수지를 사용하지 않을 것을 제안했으며, 층간 균열을 방지하기 위해 최대 응력 선에 챔버 온도 140°C 및 45° 래스터 각도 교차 채우기를 적용한 수정된 FDM PC를 사용할 것을 제안했습니다. 수지 기술 중 어느 것도 필요한 피로 수명을 충족하지 못하여 SLA 3D 프린팅 기능성 프로토타입의 중요성이 확인되었습니다.

결과 및 가치

수정된 FDM PC 부품은 5,000시간의 내한성 및 진동 피로 테스트를 성공적으로 통과했습니다. 허니콤 중공 기술은 무게를42% 줄였고, 단위당 비용은 $450에서 $65로 감소했습니다. 즉, 절감액은 85%였습니다. 개스킷은 기밀성 및 인장 수명에 대한 항공 요구 사항을 충족했습니다. 그 결과 허가 취득 기간이 18일 단축되었습니다.

<인용문>

DFM 분석, 챔버 제어 및 래스터 최적화를 통해 깨지기 쉬운 SLA 수지를 최적화된 FDM PC로 교체함으로써 LS Manufacturing은 85% 비용 절감으로 5,000시간 테스트 실행을 견디는 개스킷을 달성했습니다. SLA 3D 프린팅 프로세스는 10배 더 높은 비용과 훨씬 더 많은 시간이 소요됩니다.

-30°C에서 작동하지 않거나 부품당 $450가 넘는 SLA 수지 개스킷으로 인해 어려움을 겪고 계십니까? 85% 저렴한 비용으로 5,000시간의 진동 테스트를 통과한 내구성 있는 FDM PC 견적을 요청하세요.

FAQ

1. SLA 3D 프린팅 서비스가 보장하는 최대 치수 정밀도는 얼마입니까?

LS Manufacturing에서 제공하는 SLA 수지 산업용 프로토타입의 공차는 ±0.05mm 또는 100mm당 ±0.1% 이내로 정밀하게 제어되어 정밀 조립품의 까다로운 공차 요구 사항을 완전히 충족합니다. 및 미세 의료 전자 장치.

2. SLA 수지 또는 FDM 플라스틱 중 실외 최종 사용 부품에 더 나은 UV 저항성을 제공하는 재료는 무엇입니까?

산업 등급 FDM 열가소성 수지(ASA 포함)는 야외에 장기간 노출되면 5% 기계적 강도가 저하되는 탁월한 UV 저항성을 나타냅니다. 반대로, 표준 SLA 감광성 수지는 영구 광선 하에서 2차 경화를 수행하여 부품이 황변되거나 부서지기 쉽습니다.

3. SLA 수지 프로토타입은 구조적 하드웨어 조립을 위한 나사 태핑이나 드릴링을 견딜 수 있나요?

일반적으로 대부분의 기존 SLA 수지는 깨지기 쉬운 분자 구성으로 인해 직접 태핑을 선호하지 않습니다. 하지만 LS제조의 고인성 수지와 황동 나사산 너트를 매립하는 후가공 기술이 결합되어 강력한 2차 체결이 가능해졌습니다.

4. 눈에 띄는 표면층 라인을 제거하기 위해 FDM 열가소성 수지 제조업체 프로세스를 어떻게 최적화합니까?

0.2mm 산업용 합금 노즐을 사용하고 레이어 두께를 0.05mm만큼 얇게 압축함으로써 LS Manufacturing은 FDM 프린트 표면의 눈에 보이는 선을 제거하지만 증기상 화학 연마 공정을 통해 모델의 내부 강도를 약화시키지 않습니다.

5. 맞춤형 SLA 부품에 대한 최종 3D 프린팅 비용 견적을 결정하는 요인은 무엇입니까?

SLA 비용은 도면 용량, 유체 사용량, 복잡한 지지대를 수동으로 떼어내는 데 필요한 시간을 기준으로 합니다. 제조 설계(DFM) p공정 중에 직경 1.5mm의 통풍구를 통해 FDM을 최적화하면 최대 35%의 비용 절감을 달성할 수 있습니다. 프로젝트에 대한 빠른 견적을 요청하세요. 프로토타입 프린팅부터 샌드블래스팅, 페인팅까지 모든 작업이 포함되며 도면 제출 후 24~48시간 이내에 배송됩니다.

6. LS Manufacturing에서는 두 기술 모두에 대해 인증된 항공우주 등급 난연성 소재를 제공합니까?

예, 실제로 LS Manufacturing의 FDM 공정은 UL94-V0 난연제가 포함된 ULTEM 9085 항공우주 열가소성 수지를 사용할 수 있습니다. 또한 SLA 분야에는 ISO 10993 생체 적합성 인증을 받은 의료 등급 특수 수지가 당사 재고에 있습니다.

7. 50개 미만의 맞춤형 제조 견적에 대한 표준 생산 소요 시간은 얼마나 됩니까?

정교한 연중무휴 무인 산업용 3D 프린팅 프로세스 체인의 이점을 활용하여 LS Manufacturing은 소규모 배치 프로토타이핑부터 샌드블래스팅 및 페인팅에 이르기까지 모든 작업을 24~48일 내에 완료할 수 있습니다. 몇 시간 후 3D 도면을 받고 SF Express/DHL로 제품을 보냅니다.

8. 표준 데스크톱 수준 작업장 대신 전문 정밀 프로토타입 제조업체를 선택하는 이유는 무엇입니까?

대부분의 경우 데스크탑 프린터는 갠트리 진동으로 인해 ±0.5mm 정확도 문제가 있습니다. 그럼에도 불구하고 LS Manufacturing은 일정한 온도와 습도를 지속적으로 유지하는 매우 진보된 산업용 등급 성형 챔버를 보유하고 있어 100세트의 공작물에 대한 기하학적 크기에서 99.9%정확도를 보장합니다.

요약

정밀 3D 프린팅 서비스를 선택할 때는 응력과 표면 거칠기에 의존해야 합니다. SLA 수지는 육안 확인 및 의료용 프로토타입을 위한 ±0.05mm 정확도와 Ra0.1μm 표면 거칠기를 특징으로 합니다. 반면 FDM 열가소성 플라스틱은 강성과 인장 강도로 인해 기능 테스트에 매우 적합합니다. LS Manufacturing은 클래스 10,000 클린룸에서 50가지 이상의 엔지니어링 재료가 포함된 100대 이상의 산업용 등급 프린터를 사용합니다.
