5-Achsen-Rapid-Prototyping ist ein großartiger Ausdruck des Fortschritts in der Fertigung; Es ist jedoch völlig normal, dass Teams hinsichtlich des richtigen Prozesses für CNC, 3D-Druck, Blech und Guss verwirrt sind. Typische Probleme sind die Überschreitung des Budgets, Kompromisse bei der Stärke des Produkts oder Einschränkungen beim Design. All diese Faktoren können die Prototypenzyklen um mehrere Wochen verlängern und dazu führen, dass die Kosten 25 % der Pläne übersteigen.
Unsere Antwort darauf ist ein datengesteuertes Auswahl-Framework, das wir basierend auf 426 Projekten erstellt haben. Unsere vierdimensionale Studie bezieht sich auf technische Spezifikationen, Kosten, Durchlaufzeit und Qualität und ermöglicht so die Abstimmung des perfekten Prozesses. Diese Methode hat es den Kunden ermöglicht, ihre Prototypenkosten um 30–50 % und ihre Durchlaufzeiten um 40 % zu senken, wodurch Rapid Prototyping zu einer konsistenten, effizienten Entwicklungsphase wurde.
5-Achsen-Rapid-Prototyping: Kurzanleitung zur Prozessauswahl
| Abschnitt | Wichtige Punkte in Kürze |
| Das Kernproblem | Teams gehen hohe Kosten, Verzögerungen und Kompromisse ein, wenn sie sich für einen Rapid-Prototyping-Prozess ohne klares Framework entscheiden. |
| Unsere datengesteuerte Lösung | Wir bieten ein getestetes vierdimensionales Auswahlframework, das wir durch die Analyse von 426 tatsächlichen Prototypprojekten entwickelt haben. |
| Prozessvergleich | CNC ist am präzisesten; 3D-Druck ist am schnellsten; Blech ist am günstigsten; Das Gießen eignet sich besonders gut für komplexe Formen. |
| Unsere Auswahlmethodik | Wir gleichen Ihr Design mit den Technologie-, Kosten-, Zeit- und Qualitätskriterien ab, um den besten Prozess zu finden. |
| Konkrete Kundenergebnisse | Ein solcher methodischer Ansatz führt typischerweise zu einer 30-50% Kostenreduzierung bei Prototypen und einer 40% durchschnittlichen Verkürzung der Vorlaufzeit. |
Wir befassen uns mit dem Schlüsselproblem der Auswahl von Prototypprozessen, wenn uninformierte Entscheidungen zu erheblichen Kostenüberschreitungen und Verzögerungen bei Projekten führen. Unser datengesteuertes Framework beseitigt die Unsicherheit, indem es Ihr einzigartiges Design mit der optimal ausgewogenen Herstellungsmethode in Einklang bringt. Dadurch erhalten Sie die erforderliche Qualität, ohne das Budget oder die Zeit zu überschreiten, und machen die Prototypenerstellung zu einer vorhersehbaren, effizienten und wertorientierten Phase der Produktentwicklung.
Warum diesem Leitfaden vertrauen? Praxiserfahrung von LS-Fertigungsexperten
Viele Artikel erklären Rapid Prototyping, aber nur wenige kommen aus der Perspektive einer echten Maschinenwerkstatt. Unsere Beratung ist das Ergebnis von acht Jahren praktischer Erfahrung mit komplizierten 5-Achsen-Geometrien, engen Fristen und ständigem Kostendruck. Wir reden nicht nur über Prozesskompromisse; wir erleben und stellen uns ihnen. Jeder Ratschlag hier ist eine Lektion aus unserer Arbeit, die wir mit Ihnen teilen, um Ihnen die Reise zu erleichtern.
Unsere Erfahrung mit5-Achsen-CNC-Bearbeitungzeigt sich in entscheidenden Bereichen. Wir haben an Teilen für die Luft- und Raumfahrt gearbeitet, bei denen Konturpräzision ein Muss ist, an Prototypen medizinischer Geräte mit biokompatiblen Oberflächen, bei denen selbst kleinste Details wichtig sind, und an Automobilteilen, die eine hohe Festigkeit erfordern. Jedes Mal, wenn wir uns mit Titanlegierungen oder hochfestem Aluminium beschäftigt haben (gemäß Standards wie denen der Aluminium Association (AAC), wurde unser praktisches Wissen über die tatsächlichen Fähigkeiten der einzelnen Prozesse unter Druck erweitert.
Diese Erfahrung aus erster Hand ist die Grundlage für unseren endgültigen Vergleich. Wir untersuchen das Material, die Form und die Anforderungen Ihres Designs anhand zuverlässiger Datenquellen wie NIST-Materialdaten, um über das Theoretische hinauszugehen. Wir identifizieren eindeutig den besten Prozess, der Ihren spezifischen Anforderungen die richtige Mischung aus Kosten, Geschwindigkeit und Qualität bietet. Wir halten es einfach. Unser Ziel ist es, Ihnen das praktische Wissen zu vermitteln, das wir täglich nutzen, um Fehler zu vermeiden und zuverlässige und effiziente Ergebnisse zu erzielen.

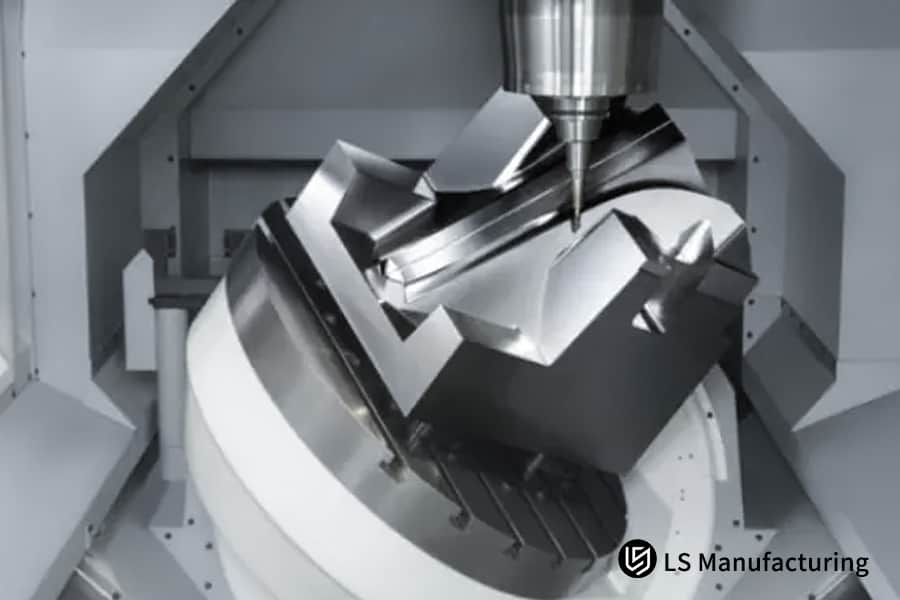

Abbildung 1: Hochgeschwindigkeitsbearbeitung von Aluminiumlegierungen, schnelle Herstellung von Prototypen in Kleinserien.
Unter welchen Umständen ist die 5-Achsen-CNC-Bearbeitung die beste Wahl für Rapid Prototyping?
5-Achsen-CNC-Prototyping ist die ideale Methode, wenn Sie höchste Genauigkeit benötigen, die ursprünglichen Eigenschaften des Materials beibehalten möchten und das Teil eine komplexe Geometrie aufweist. Dadurch eignet es sich sehr gut für funktionale Prototypen, die genauso funktionieren müssen wie die endgültigen Produktionsteile. Man kann sagen, dass 5-Achsen-CNC-Bearbeitung das Problem der Herstellung von Metallteilen löst, die eine hohe Festigkeit und Maßhaltigkeit aufweisen, und zwar schneller als mit herkömmlichen Methoden. Dies ist sehr wichtig, da es den Zeitplan für Tests und Entwicklung bestimmt:
Erzielung der Integrität mehrerer Oberflächen in einem einzigen Setup
Bei der Arbeit an Prototypen mit gekrümmten Oberflächen wie Turbinenschaufeln oder Laufrädern nutzen wir die vollständige 5-Achsen-Simultan-Bewegung. Dadurch werden nicht nur unnötige Neubefestigungsvorgänge übersprungen, sondern es wird auch eine perfekte Maßkonsistenz zwischen benachbarten Flächen gewährleistet und die Anhäufung von Fehlern erheblich verringert, was für die 5-Achsen-Rapid-Prototyping-Kosten und die Zeiteffizienz von entscheidender Bedeutung ist.
Bearbeitung komplexer, hinterschnittener Geometrien
Wenn Formen sehr tiefe Aussparungen oder innere Aspekte aufweisen, die ein 3-Achsen-Fräser physisch nicht erreichen kann, verwenden wir Schneidwerkzeuge mit kurzer Länge und dynamische Programmierung. Wir planen unsere Werkzeugwege adaptiv, um Kollisionen zu vermeiden und die Stabilität der Werkzeuge zu erhöhen, was uns ermöglicht, diese schwierigen Teile direkt zu schneiden, ohne die Komponenten in mehrere Teile zerlegen zu müssen, wodurch das Teil auch nicht geschwächt wird und es ganz bleibt.
Optimierung für funktionale Batches mit geringem Volumen
Wenn die Losgröße 5–10 beträgt und die Teile die tatsächlichen Materialeigenschaften aufweisen müssen, ist der Prozess unserer Arbeit äußerst kostengünstig. Durch die Verwendung der besten Bearbeitungsparameter und Verschachtelungsstrategien demonstrieren wir CNC-Bearbeitung vs. 3D-Druckkosten für Metallteile bei diesem Volumen, was nicht nur zu einer besseren Materialdichte und Ermüdungsbeständigkeit, sondern auch zu niedrigeren effektiven Kosten pro führt Teil.
Dieses Whitepaper ist ein kundenorientiertes Dokument, das auf den empirischen Projektdaten von LS Manufacturing basiert und somit ein validiertes, entscheidungsreifes Modell bietet, das weit über generische Vergleiche hinausgeht. Es ermöglicht Ingenieuren, konkret die Fälle zu ermitteln, in denen 5-Achsen-CNC-Prototyping die höchsten technischen und wirtschaftlichen Erträge bietet, wodurch das Risiko im Entwicklungsprozess gesenkt und die Markteinführungszeit verkürzt wird Zyklus.
In welchen Szenarien bieten industrietaugliche 3D-Drucktechnologien Kostenvorteile?
Industrieller 3D-Druck geht über die bloße Herstellung von Modellen hinaus. Es bietet entscheidende Vorteile für sehr spezifische, komplexe Geometrien, die mit subtraktiven Methoden kaum möglich sind. Dieses Dokument beleuchtet die genauen technischen Situationen, in denen es den größten Wert schafft, und misst die Leistung daher ausschließlich durch Prototypherstellung in kleinen Stückzahlen.
| Überlegung | Wichtige Erkenntnisse in Kürze |
| Optimales Anwendungsszenario | Dies ist ein sehr gutes Angebot für einen Prototyp, der über ein internes Kanalsystem, ein Netzwerk organischer Gitter oder eine einteilige Baugruppe verfügt, die komplizierte Mehrachsiges Rapid Prototyping oder Montage. |
| Quantifizierbares Kosten-Nutzen-Verhältnis | Bei der Herstellung von Strukturvalidierungsteilen können Sie durch die Auswahl von SLS-Nylon sofort bis zu 60 % der Stückkosten im Vergleich zur CNC-Bearbeitung für äquivalente Geometrien einsparen, was das Projekt drastisch verändert Wirtschaft. |
| Primärer technischer Kompromiss | Ein Hauptopfer ist die Oberflächenbeschaffenheit; Eine zufällige Rauheit (Ra 12–15 µm) verhindert normalerweise die Verwendung zur ästhetischen Validierung, daher ist die Entscheidung eine Funktions- und Passformprüfung. |
| Strategische Bereitstellung | Der Großteil der Funktionalität wird aus der Anfangsphase der Design-Iteration abgeleitet und für Teile, bei denen es wichtig ist, über leichte, komplex gebaute interne Strukturen zu verfügen, was es zu einem der Eckpfeiler moderner Schnell-Prototyping-Dienste macht. |
Dieses Dokument beschreibt einen maßgeschneiderten, datengestützten Ansatz für die Entscheidungsfindung zum industriellen 3D-Druck. Es hilft Ingenieuren, die Schnelligkeit und die Vorteile der geometrischen Freiheit gezielt in den Bereichen zu nutzen, in denen sie den besten Ertrag erzielen können, und stellt so sicher, dass jedes 5-Achsen-Prototyping-Projekt mit der technisch am besten geeigneten und wirtschaftlich effizientesten verfügbaren Methode durchgeführt wird.
Welchen einzigartigen Wert bietet die Blechfertigung beim Prototyping von gehäuseartigen Produkten?
Blech-Prototyping bietet ein einzigartiges Wertversprechen für die Entwicklung von Gehäusen. Es ist sehr wichtig, dass es gelingt, die drei Faktoren Geschwindigkeit, Kosten und funktionale Anforderungen in Einklang zu bringen. In diesem Artikel wird erläutert, wie es uns gelungen ist, die damit verbundenen Designbeschränkungen zu umgehen. Wir nutzen die Einschränkungen, die Menschen sehen, und verwandeln sie in zuverlässige, kostengünstige Lösungen für komplizierte Baugruppen:
Einbettung von Kosteneffizienz in der Designphase
Unsere Arbeit wird sofort mit der gleichzeitigen DFM-Analyse im Rahmen Ihrer CAD-Überprüfung fortgesetzt.
- Materialauswahl: Wir analysieren die Metalle, um die beste Wahl hinsichtlich Blech-Prototyping-Kosten und Leistung zu treffen.
- Formbarkeitssimulation: Software kann Ausweichmanöver vorgeben und Biegeausfälle bei hoher Belastung vor dem ersten Schnitt stoppen.
- Schnelle Prozessplanung: Entwürfe werden sofort in Maschinenanweisungen umgewandelt. Für die komplizierten Teile verwenden wirHochgeschwindigkeits-5-Achsen-Laserschneiden.
Herausforderungen bei großen, dünnwandigen Strukturen meistern
Gehäuse über 200 mm mit dünnen Wänden können sich leicht verziehen.
- Strategische Versteifung: Wir betten geprägte Rippen für Steifigkeit direkt in flache Muster ein.
- Präzisionswerkzeuge: Benutzerdefinierte Vorrichtungen und eine strenge Biegereihenfolge werden verwendet, um Verformungen zu vermeiden.
- LS Manufacturing Case: Eine 450mm Aluminiumhalterung sollte gefräst werden. Wir haben uns stattdessen für Laserschneiden und Präzisions-Rapid-Prototyping Biegen entschieden. Dies reduzierte die Kosten im Vergleich zu CNC um 70 %.
Strategische Integration für die funktionale Montage
Wir reduzieren die Anzahl der Teile und die Montagezeit durch Design.
- Integrierte Befestigungselemente: Wir betten selbst Einpressmuttern in die Platten ein.
- Einheitliche Konstruktion: Aus einem einzelnen gebogenen Stück können mehrere Umzäunungswände hergestellt werden.
Designfreiheit mit Herstellbarkeit in Einklang bringen
Wir geben klare, lösungsorientierte Anleitungen für die Gestaltung.
- Designrichtlinien: Wir geben detailliert Mindestbiegeradien und die Notwendigkeit von Entlastungsschnitten an.
- Alternative Lösungen: Wenn die einzige Möglichkeit, etwas zu tun, kompliziert ist, schlagen wir die Verwendung segmentierter oder hybrider Methoden vor.
Dieses Dokument unterstreicht unsere technische Kompetenz bei der Umsetzung von Einschränkungen in geplante Ergebnisse. Wir präsentieren uns als technischer Partner, der durch proaktive Zusammenarbeit Mehrwert schafft. Unser Fachwissen ist der Schlüssel zur Lösung spezifischer Fertigungsprobleme von Gehäusen. Wir sind der Rapid Prototyping-Service Lieferant, dem Sie vertrauen können.

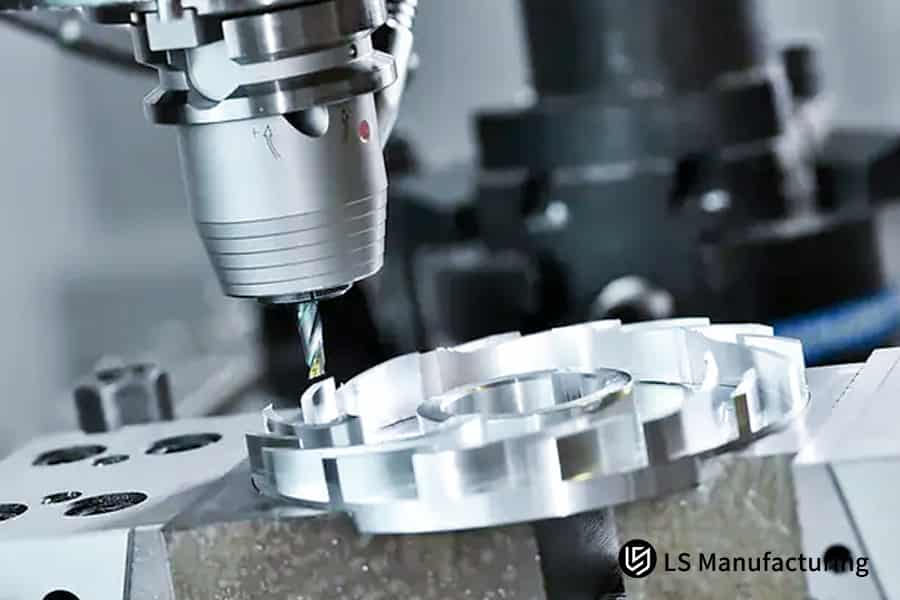

Abbildung 2: Hochpräzise Bearbeitung von Prototypen aus Aluminiumlegierung in kleinen Stückzahlen.
Unter welchen Umständen ist die Schnellgusstechnologie wirtschaftlich sinnvoll?
Rapid Casting kann schnell von einer einfachen Rapid-Prototyping-Methode zu einer tatsächlichen Produktionsmethode werden, die bei der Herstellung komplexer Geometrien Kleinserien zu einem Bruchteil der Kosten der CNC-Bearbeitung ermöglicht. Die Hauptschwierigkeit besteht darin, eine genaue Schätzung des genauen Übergangspunkts zu erhalten, an dem die Wirtschaftlichkeit des Gussverfahrens besser ist als die der CNC-Bearbeitung. Das Papier beschreibt unseren technischen Ansatz zur Entscheidung über die beste Option zwischen beiden, wobei der Schwerpunkt auf den besonderen Aspekten liegt, die wir bewerten:
Durchführung einer detaillierten Gesamtkostenanalyse
Wir beschränken uns nicht nur auf einfache Kostenvoranschläge pro Teil, sondern erweitern dies auf ein Kostenmodell für den gesamten Lebenszyklus. In der Entwurfsphase bewerten wir die Gesamtbetriebskosten sowohl für CNC- als auch für Gussrouten. Hier sind Kosten für den Guss von Prototypen für erste Muster, Formkosten, Gussteile und Endbearbeitung sowie Sekundärbearbeitung enthalten. Das Kostenverhalten wird bei steigendem Volumen modelliert und der Änderungspunkt mit großer Präzision ermittelt. Typischerweise zeigt diese Analyse, dass sich bei Bestellungen im Umfang von 20–50 Einheiten die hohen anfänglichen Kosten für die Kleinserienherstellung der Gussform amortisieren, wodurch die Gussmethode deutlich günstiger wird.
Optimierung des Bridge-Tooling-Prozesses
Die Kosten und die Geschwindigkeit des Opfermusters spielen eine wesentliche Rolle bei unserer Entscheidung. Erstens stellen wir fest, dass der SLA-Druck nicht die ideale Methode für die Musterung jedes einzelnen Teils ist. Wenn höchste, glatte Oberflächenbeschaffenheit oder Dimensionsstabilität im Vordergrund stehen, greifen wir auf 5-Achsen-gefräste Muster aus Werkzeugbrettern zurück. Unsere Entscheidungsmatrix wird zusammen mit der Teilegröße, der Merkmalskomplexität und der erforderlichen Toleranz verwendet, um die beste Mustermethode zu bestimmen. Auf diese Weise wird die Form aus dem kostengünstigsten und präzisesten Master hergestellt, wodurch die Anfangsinvestition direkt kontrolliert wird.
Design for Castability (DFC) frühzeitig integrieren
Wir gestalten die Komponente aktiv neu, um sie an den Gussprozess anzupassen, sodass wir in späteren Phasen des Prozesses nur sehr wenige Kostentreiber erzeugen. In den Entwurfsprüfungen unserer Kunden erkennen wir Änderungen und schlagen Änderungen vor, um Hinterschneidungen zu entfernen, korrekte Formschrägen sicherzustellen und die Dickenkonsistenz der Wände zu optimieren. Diese vorbeugende DFC-Arbeit reduziert die Komplexität der Form drastisch, verbessert die Ausbeute und steht im Einklang mit weniger kostspieligen Nacharbeiten nach dem Guss. Es geht darum, ein Design von „nur gießbar“ zu „optimal gießbar“ zu machen, was der wichtigste Weg ist, um die vorhergesagte wirtschaftliche Losgröße zu erreichen.
Dieses Framework veranschaulicht unseren starken technischen Hintergrund bei der schnellen Validierung der Machbarkeit von Castings. Unser Wettbewerbsvorteil liegt in der Bereitstellung einer datengestützten Begründung statt nur in der Zitierung. Wir stellen den wirtschaftlichen Erfolg Ihrer Prototypenherstellung in kleinen Stückzahlen durch umfassende vergleichende Modellierung, intelligente Prozessauswahl und frühzeitige Designzusammenarbeit sicher.
Wie wählt man Herstellungsprozesse wissenschaftlich basierend auf der Anzahl der Prototypen aus?
Die Auswahl des richtigen Herstellungsprozesses für die Prototypentwicklung ist oft ein schwieriges Problem, da es dabei um Abwägungen zwischen Kosten, Durchlaufzeit und funktionalen Anforderungen geht. Der Trick besteht darin, mit dem Raten aufzuhören und mit der quantitativen Analyse zu beginnen. Dies erreichen wir durch die Entwicklung eines dynamischen, datengesteuerten Entscheidungsmodells, das der Technologie effizient Volumen zuweist:
Aufbau eines dynamischen Gesamtkostenmodells
Wir schlüsseln für Sie die komplette Kostenstruktur jedes potenziellen Prozesses auf Teilebene auf.
- Fixe vs. variable Kosten: Wir unterscheiden zwischen einmaligen und Kosten pro Einheit.
- Prozessspezifische Modellierung: Basierend auf Schrittprogrammierung und Maschinenzeit berechnen wir CNC. Beim 3D-Druck hingegen modellieren wir Materialvolumen und Druckausrichtung.
- Crossover Point Identification: Das Modell erzeugt Kosten- und Volumenkurven, die sehr klar sind. Diese Mengenanalyse identifiziert visuell die optimale Prototyp-Prozessauswahl.
Durchführung einer mehrdimensionalen Machbarkeitsbewertung
Kosten allein reichen nicht aus; Wir betrachten drei verschiedene Aspekte.
- Technische Konformität: Wir untersuchen geometrische Komplexität, Toleranz und Materialanforderungen.
- Zeitplananalyse: Wir messen die Gesamtdurchlaufzeiten, einschließlich Nachbearbeitung.
- Strategischer Wert: Wir sprechen darüber, ob derPrototyp für Form, Passform, Funktion oder Vorproduktion gedacht ist.
Entwicklung hybrider Prototyping-Strategien
Wir entwickeln Stufenpläne, um Risiken zu reduzieren und das Budget optimal zu nutzen.
- Iterativer Validierungspfad: Für ein kompliziertes Gehäuse wir haben empfohlen, die ersten beiden Einheiten in SLA herzustellen, um das Design zu bestätigen. Dann sind wir für 10 Funktionstesteinheiten auf CNC umgestiegen.
- LS-Fertigungsfall: Der Kunde benötigte 30 Getriebegehäuse. Ein reines CNC-Angebot kam nicht in Frage. Bei unserer Hybrid-Prototyping-Strategie verwendeten wir 3D-gedruckte Sandformen zum Gießen. Dadurch wurden die erforderlichen Metalleigenschaften erfüllt, während die Gesamtprojektkosten 40 % niedriger waren als bei der maschinellen Bearbeitung.
Erweiterte Fertigung für komplexe Herausforderungen nutzen
Wenn Designs an ihre Grenzen stoßen, bringen wir spezielle Fähigkeiten mit.
- Komplexe Geometrielösung: Wir nutzen Multi-Jet-Fusion-Techniken, um organische, dünnwandige Strukturen herzustellen.
- Anforderung an hohe Präzision: Bei Teilen mit kritischen Schnittstellenfunktionen führen wir Präzisionsprototyp aus Bearbeitung für Prototypen, um die Passgenauigkeit sicherzustellen.
In diesem Artikel wird unsere strukturierte Engineering-Methodik zur Entwicklung einer Prototypenstrategie erläutert. Wir schlagen die Konkurrenz durch eine Kostenoptimierung auf der Grundlage von Daten und nicht durch Schätzungen. Wir gehen das Auswahlproblem an, indem wir quantitative Modelle erstellen, Multi-Faktor-Bewertungen durchführen und intelligente Hybridfertigungspläne erstellen, die zu Ihren Projektzielen und -volumina passen.
Abbildung 3: 5-Achsen-Bearbeitung, Präzisionsaluminiumlegierung, Rapid Prototyping für die Produktentwicklung.
Welche Schlüsselfaktoren beeinflussen die Lieferzeit von Rapid Prototypen?
Um eine effektive Durchlaufzeitkontrolle bei Schnell-Prototyping-Diensten zu erreichen, muss man über die bloße Terminplanung hinausgehen und eine gründliche Überprüfung des gesamten Arbeitsablaufs in Betracht ziehen. In diesem Dokument werden die Hauptelemente, die die Lieferung bestimmen, aufgeschlüsselt, ihre Wirkung gemessen und erläutert, wie unsere Ingenieure daran gearbeitet haben, diese Faktoren zu reduzieren. Unser Ziel ist es, einen zuverlässigen und effizienten Zeitplan für die Erstellung komplizierter Prototypen anzubieten:
| Faktorkategorie | Wichtiger Einfluss und quantitative Auswirkung | Unsere systematischen Schadensbegrenzungsmaßnahmen |
| Material & Logistik | Laut einer Quelle kann die Nichtverfügbarkeit bestimmter Legierungen oder technischer Kunststoffe für die Verzögerung des Projektstarts hauptsächlich innerhalb eines Zeitraums von 1–5 Tagen verantwortlich gemacht werden. | Wir verfügen über einen strategisch geplanten Bestand an Metallen und Polymeren gängiger Güteklasse, so dass wir in der Lage sind, jeden Standardauftrag innerhalb von 24 Stunden zu starten. |
| Prozess & Programmierung | In der Vergangenheit erforderten komplexe 3D-Werkzeugwege oder 5-Achsen-Bearbeitungsstrategien eine umfangreiche CAM-Programmierung, die über 4 Stunden pro Teil in Anspruch nahm. | Wir haben die Verwendung einer proprietären, standardisierten Prozessbibliothek implementiert, die eine Verkürzung der Programmierzeit um 75 % auf weniger als 1 Stunde für gängige Geometrien ermöglicht. |
| Bearbeitung und Fertigung | Die Art und Weise, wie nicht optimierte Builds oder sequentielle Vorgänge zu Engpässen führen; Die häufige Bearbeitung beträgt 50% der Gesamtzeit. | Wir verwenden Parallelverarbeitung und agile Rapid Prototyping-Ansätze wie das Verschachteln mehrerer Teile auf einer einzigen Bauplatte. |
| Nachbearbeitung und Qualitätskontrolle | Die menschliche Endbearbeitung, das Entfernen von Stützen und die Inspektion sind nicht regulierte Prozesse und daher kann man leicht 1-3 unglückliche Tage verschwenden. | Wir haben Standard-Post- und Verarbeitungsprotokolle für jede Technologie entwickelt und dokumentiert, um sicherzustellen, dass die Ergebnisse konsistent und vorhersehbar sind. |
Dieses Framework veranschaulicht, dass eine zuverlässige Vorlaufzeitoptimierung eher ein technisches Ergebnis als ein Versprechen ist. Wir helfen unseren Kunden, die vor der größten Herausforderung der Planvorhersehbarkeit stehen, durch unser proaktives Management verschiedener Variablen wie logistischer, digitaler und betrieblicher mithilfe standardisierter Systeme und paralleler Arbeitsabläufe. Dieser technische Ansatz auf Systemebene garantiert eine schnelle Reaktion auf hochkomplexe Prototypenprojekte in einer wettbewerbsfähigen Entwicklungsumgebung.
LS Manufacturing Medical Device Industry: Multiprozess-Prototyping-Projekt für chirurgische Roboter-Gelenkarme
Diese Fallstudie zu medizinischen Geräten erzählt, wie LS Manufacturing eine hybride Fertigungslösung für eine wichtige chirurgische Roboterkomponente entwickelt hat. Das Projekt ist ein gutes Beispiel für unseren methodischen Kosten-Zeit-Optimierungs-Ansatz für komplexe Prototypen, der direkt auf den kritischen Entwicklungsengpass eines Kunden eingeht:
Kundenherausforderung
Der Kunde benötigte einen funktionierenden Prototyp der zentralen Verbindung eines Roboterarms. Das aus 7075-T6-Aluminium gefertigte Bauteil musste eine Zugfestigkeit von über 300 MPa aufweisen und gleichzeitig weniger als 800 Gramm wiegen. Ihre aktuelle Methode der monolithischen CNC-Bearbeitung kostete sie 12.000 RMB pro Einheit mit einer 7-tägigen Vorlaufzeit. Dieses sehr teure Rapid-Prototyping-Angebot schränkte die Designiteration drastisch ein, wodurch sich die präklinische Testphase um mehrere Wochen verzögerte und die Entwicklungskosten stiegen.
LS-Fertigungslösung
Wir haben eine Multiprozess-Prototyping-Strategie mit einem sehr klaren Fokus übernommen. Durch Topologieoptimierung wurde die Kernverbindung neu gestaltet und dann durch selektives Lasersintern (SLS) aus glasfaserverstärktem PA12-Nylon hergestellt, wodurch das gewünschte Verhältnis von Steifigkeit zu Gewicht erreicht wurde. Die kritischen metallischen Lagerschnittstellen wurden durch 5-Achsen-CNC-Bearbeitung hergestellt und dann mithilfe einer benutzerdefinierten Schnellausrichtungsvorrichtung in die Nylonstruktur eingefügt und verklebt. Dieser hybride Ansatz ermöglichte die getrennte Handhabung von Materialleistung und geometrischer Komplexität.
Ergebnisse und Wert
Das Stückgewicht des endgültigen Prototyps betrug 750 g, er hat alle Festigkeitsanforderungen erfüllt und wurde innerhalb von 3 Tagen zu einem Stückpreis von 4.500 RMB geliefert. In Bezug auf die Kosten bedeutete dies eine Einsparung von 63 % und eine Verbesserung der Durchlaufzeit um 57 % im Vergleich zum ursprünglichen Ausgangswert. Zuverlässige schnelle Abwicklung ermöglichte es dem Kunden, drei vollständige Design-Iterationen innerhalb seines ursprünglichen Zeitrahmens und Budgets abzuschließen und so seinen Produktentwicklungszyklus um etwa sechs Wochen zu beschleunigen.
Dieses Projekt ist ein Beweis für unsere Fähigkeit, komplexe Prototyping-Probleme in optimierte, technologieübergreifende Arbeitsabläufe zu zerlegen. Unsere Beziehung zu Kunden geht über die bloße Bereitstellung von Teilen hinaus; Wir bieten ihnen technische Entwicklungsgeschwindigkeit und helfen so Innovationsteams für medizinische Geräte, Herausforderungen kritischer Pfade durch technische Analyse und strategische Prozessintegration zu meistern.
Beschleunigen Sie noch heute Ihren Prototypen für chirurgische Geräte mit unserer fachmännischen 5-Achsen-Schnellfertigung für mehrere Prozesse.
Wie kann Designoptimierung die Herstellungskosten von Prototypen senken?
Echte Kostenreduzierung beim Prototyping geht über die Herstellung hinaus und beginnt bereits in der Designphase. Wir implementieren eine systematische, proaktive Design for Prototyping-Methodik, die Designs für die Herstellbarkeit umgestaltet und die Hauptursachen für Mehrkosten und Verzögerungen angeht. Unsere Methode hilft nicht nur vorhersehbar Geld zu sparen, sondern beschleunigt auch die Entwicklung erheblich:
Material- und Prozess-Co-Design
Wir analysieren die Funktion Ihres Designs, um die Rapid Prototyping optimale Material- und Prozesspaarung auszuwählen.
- Lastpfadanalyse: Wir lokalisieren die am stärksten beanspruchten Bereiche, um die geeigneten Materialqualitäten zu bestimmen.
- Gleichmäßigkeit der Wand: Wir empfehlen Designänderungen, die dazu beitragen können, eine gleichmäßige Wandstärke aufrechtzuerhalten.
- Funktionsintegration: Wir haben mehrere Komponenten zu einem einzigen, einfach herzustellenden Teil kombiniert.
Proaktives Design für Fertigungsbeschränkungen
Wir passen die Designs genau an die Vorgaben der gewählten Fertigungsmethode an.
- CNC-Bearbeitung: Wir empfehlen die Verwendung von Innenradien und direkt zugänglichenWerkzeugwegen.
- Additive Fertigung: Wir passen die Ausrichtung des Teils an, sodass weniger Stützstrukturen vorhanden sind.
- Blech: Wir erstellen passende Biegeentlastungen und Flachmuster-Layouts.
Erweiterte Technikintegration und -validierung
Wir setzen spezielle Methoden ein, um die Leistung und Designüberprüfung früh im Zyklus zu steigern.
- 5-Achsen-Bearbeitungseffizienz: Wir eliminieren mehrere Setups, indem wir Funktionen in einem einzigen Arbeitsgang integrieren.
- Simulationsgesteuertes Design: Wir führen eineFEA durch, um die Festigkeit zu bestätigen, bevor wir ein physisches Modell erstellen.
- Agile Prototyp-Iteration: Wir nutzen Rapid Prototyping für kritische Schnittstellen-Fit-Checks.
Der DFM-Optimierungsprozess durch ein Verhaltenssystemdesign integriert Effizienz in das Produkt selbst. Wir gehen das Hauptproblem der vorhersehbaren, prototyping mit geringem Risiko an, indem wir datengestützte Konstruktionsänderungen anbieten, die dazu beitragen, kostspielige Herstellungsprobleme zu vermeiden, was zu typischen Kosteneinsparungen von 25–40 % und einer Verkürzung der Durchlaufzeit führt um2-3 Tage durch Vorbeugung statt Korrektur.
Abbildung 4: Kostenvergleich für die schnelle Bearbeitung von Metalllegierungen im Rapid Prototyping.
Warum sollten Sie LS Manufacturing als Ihren Rapid Prototyping Service-Partner wählen?
Die Auswahl eines Prototyping-Partners ist eine entscheidende technische Entscheidung, die das Risiko und den Entwicklungszeitplan beeinflusst. Die größte Herausforderung besteht darin, einen unvoreingenommenen Spezialisten zu finden, der Sie durch die schwierigen Prozessabwägungen führen kann. LS Manufacturing agiert als vollständig integrierter Engineering-Partner und nutzt einen systematischen Ansatz für die technische Analyse, um die besten Ergebnisse des Projekts sicherzustellen:
Umsetzung einer unvoreingenommenen Multi-Technologie-Strategie
Unsere Prozessauswahl ist nulltreu und wir verwenden unsere integrierte Multitechnologie 5-Achsen-Rapid-Prototyping-Lösung, um die besten Ergebnisse zu erzielen. Für eine komplizierte Halterung haben wir 5-Achsen-gefräste Aluminiumgelenke mit einem hochgeschwindigkeitsgesinterten Nylonkörper integriert. Eine solche Hybridlösung führte zu einer Kostenreduzierung von 40 % im Vergleich zu einer Vollbearbeitung und löste damit effektiv das Problem der Festigkeit und des Gewichts.
Nutzung einer proprietären Process Intelligence-Datenbank
Unsere Entscheidungen basieren auf einer Datenbank mit 426 Projektergebnissen, die wir für prädiktive Analysen verwenden. Dieses Tool hilft, potenzielle Probleme wie Verzug in dünnwandigen Strukturen beim agile Rapid Prototyping zu vermeiden. Wir empfehlen die getesteten Designänderungen bereits vor der ersten Artikelerstellung und ersparen so Ihrem Projekt unnötige Iterationen und teure Korrekturen.
Nahtlose Integration durch eine einzige Steuerung
Wir bieten einen echten One-Stop-Service und wickeln den gesamten Prozess vom CAD bis zur fertigen Montage ab. Es beseitigt Koordinationslücken bei mehreren Anbietern und verknüpft so parallele Prozesse in einem einzigen Zeitplan. Kunden können in kürzerer Zeit einen funktionsfähigen Prototyp erhalten, was ihren eigenen Entwicklungszyklus erheblich beschleunigt.
Dieses Framework veranschaulicht unseren systematisch konzipierten Partnerschaftsansatz. Wir gehen die Hauptherausforderung der Integration an und bieten als Ihr Rapid-Prototyping-Dienstleister technische Beherrschung und stetige Umsetzung. Wir machen Prototyping von einer Einkaufsaufgabe zu einem strategischen, wertschöpfenden Vorteil.
FAQs
1. Was ist die kürzeste Vorlaufzeit für einen Prototyp?
Teile mit einfachen Geometrien können innerhalb von 24 Stunden und komplizierte Teile in 3-5 Tagen versendet werden. LS Manufacturing betreibt einen beschleunigten Servicekanal, um schnell auf dringende Anfragen zu reagieren.
2. Wie gewährleisten Sie die Konsistenz von Prototypen und Massenproduktion?
Wir folgen in der Massenproduktion dem gleichen Prozessablauf, um sicherzustellen, dass der Prototypenprozess reibungslos auf die Massenproduktion übertragen werden kann und so Designänderungen minimiert werden.
3. Was ist der beste Weg, Kleinserien-Prototypen (5–20 Stück) am kostengünstigsten und effektivsten herzustellen?
Wenn das Bauteil strukturell komplex ist, eignet sich CNC gut für Teile, die eine hohe Präzision erfordern, und 3D-Druck eignet sich gut für komplizierte Strukturen; Eine detaillierte Untersuchung ist erforderlich.
4. Können Sie Prototypen-Post- und Verarbeitungsdienste anbieten?
Um den Anforderungen an Aussehen und Funktion gerecht zu werden, bieten wir ein umfassendes Angebot an Nachbearbeitungsdienstleistungen wie Sandstrahlen, Beschichten und Galvanisieren an.
5. Wie würden Sie die beste Verarbeitungsmethode für Metallprototypen auswählen?
Die wichtigsten Faktoren sind Menge, Komplexität und Präzision. CNC kann für 5–50 Teile, Guss für 20–200 Teile und 3D-Druck für 1–10 Teile verwendet werden.
6. Welche Möglichkeiten gibt es, den Fertigungsplan für komplexe Baugruppenprototypen zu verbessern?
Der Plan besteht aus mehreren Prozessen, die miteinander kombiniert werden, wodurch die Montagebeziehungen optimiert werden. Dies wird durch die Reduzierung der Teileanzahl und die Senkung der Gesamtkosten erreicht.
7. Sind Sie in der Lage, die Idee zur Optimierung des Prototypendesigns zu liefern?
Wir führen eine kostenlose DFM-Analyse durch, um bei der Strukturoptimierung zu helfen und eine Kostenreduzierung von 20-40% in der Fertigung zu erreichen.
8. Was ist der beste Weg, um ein genaues Angebot für die Prototypenfertigung zu erhalten?
Teilen Sie uns einfach Ihr 3D-Modell und Ihre Anforderungen mit und wir werden uns innerhalb von 2 Stunden mit einem umfassenden Angebot bei Ihnen melden. Dazu gehören auch eine Prozessanalyse und eine Lieferzeitzusage.
Zusammenfassung
Bei der Wahl der Rapid-Prototyping-Methoden müssen eine Vielzahl von Faktoren berücksichtigt werden: technische Indikatoren, Wirtschaftlichkeit und Zeit. Durch den wissenschaftlichen Vergleich von Prozessen und die Optimierung des Designs können Sie die höchsten Kosten und die kürzeste Lieferzeit für den Prototyp Ihrer Wahl erzielen. Das prozessübergreifende Rapid-Prototyping-Service-System von LS Manufacturing bietet den Kunden eine einzige vollständige Prozesslösung von der technischen Beratung bis zur schnellen Fertigung.
