重型机械OEM数控加工服务：铣削和镗孔精度±0.02毫米，适用于长度达6米的零件

重型机械 OEM CNC 加工服务采用单夹紧工艺，保持足够的平面度，使导轨座无需垫片即可用螺栓固定 6 米焊接件，从而解决了重新夹紧同轴度漂移的问题（项目编号：AUTO-2026-882）。

采购团队将单个零件成本降低了28.65% ，并获得了 2 小时的 DFM 反馈，因此焊接底盘框架无需垫片即可用螺栓固定（LS Manufacturing，2025-2026 年，n>1,200）。

认识本指南背后的工程师

LS Manufacturing公司的Gloria是一位资深的快速原型制作和制造专家，拥有超过15年的精密加工和可制造性设计（DFM）分析经验。Gloria负责撰写面向采购总监和底盘工程师的所有章节。项目#AUTO-2026-882的首次试制变形为0.12毫米，这促使Gloria在最终工序前引入了580°C的中间退火阶段。您可以通过LinkedIn直接联系Gloria ，讨论焊接变形控制问题。

所有技术规范均基于ISO 9001:2015认证的质量管理体系，并基于包含1200多个零件的测量数据库。ASME Y14.5-2018涵盖工程图纸中的所有GD&T（几何尺寸和公差）标注，而ISO 286-1:2010则规定了压入配合轴承孔的H7限值。激光跟踪仪检测整个底盘跨度上的孔轴线距离，进货检验团队根据一份可追溯的文件对焊接件进行审批。

一位首席工艺总监亲自审核了每一项规范，超声波无损检测和激光跟踪仪测量确保了关键焊缝的100%覆盖。您将获得一份可用于矿用底盘疲劳寿命认证的、可直接审核的文件包。请提交带有GD&T注释的STEP或DWG文件。

要点总结

消除多道加工过程中的累积公差误差：五轴龙门加工中心在一次工装夹具加工中完成基准设定和深孔镗削。在装配前避免了累积公差误差。

生产周期缩短 40% 以上：粗加工和精加工工序的分离以及中间退火，再加上模具中的液压补偿，缩短了底盘交付时间。装配线接收已焊接好的底盘部件，即可进行螺栓连接。

每个组件的总成本节省：主轴中经凸轮验证的路径和BT50载荷分布消除了空切和废料。缺陷率低到无需返工即可通过来料检验。

重型机械OEM数控加工服务如何保持±0.02毫米的精度

重型机械OEM数控加工服务采用大行程减材加工工艺，可确保加工面的平面度足够高，无需在整个底盘长度上加垫片即可将导轨座直接螺栓固定。体积误差补偿和20±1°C的车间环境可消除整个切削长度上的横梁下垂和热漂移。重型焊接件的通用加工精度通常为±0.05毫米，因此您的机械师必须在装配时对每根导轨进行垫片调整。

下载重型焊接件加工路线选择指南——该决策流程图根据跨距长度、加工面数和公差等级，对传统的 3 轴龙门加工、精密 5 面单夹具加工和超精密线镗加工路线进行了比较。

体积误差映射何时停止下垂

机床几何补偿（X、Y 和 Z 轴上的体积误差映射）在任何切割开始之前计算机床轴误差。激光干涉仪（基于波长的长度标准）扫描机床，并根据 ISO 230-2:2014 标准，记录三个轴每 200 毫米行程的一个定位点。

小于 10 μm 的下垂补偿可确保您的线性导轨在整个长度上保持共面性。滑架不会卡滞，因此装配人员无需进行导轨垫片调整。从买家的角度来看，使用重型设备进行数控加工以及使用过时的补偿图表，意味着装配清单中不再需要进行导轨垫片调整。

为什么恒温保护映射带

钢材每升高1摄氏度，每米膨胀11.7微米，因此长床身会在刀具磨损前对温度变化做出响应。冷却液可在整个粗加工过程中将刀尖温度控制在0.5摄氏度以内。您的6米底盘铣削加工必须预留0.5毫米的精加工余量。精镗是在工件稳定后进行的，而不是直接从机床床身开始加工。

精密数控加工服务客户拥有映射带，当粗加工和精加工操作在同一热区内进行时。立柱热浸导致导轨共面性差，因为没有误差映射提供给控制器。

为什么大型零件数控加工服务会面临压力挑战？

大型零件数控加工服务是一种大尺寸减材制造工艺，其受限于不对称应力消除，导致粗加工去除70%材料后焊接框架发生翘曲。焊接和轧制会在厚板中残留应力。最终的精加工是在翘曲的框架上进行的。

非对称应力释放弯曲焊接框架

结构钢的变形始于钢板内部，而非切割处。轧制和多道焊接会在底盘级焊接框架上产生200–300 MPa的残余应力。从一侧去除材料会破坏应力平衡，导致框架向加工侧变形。ASME Y14.5-2018 标准规定了长焊接框架的直线度公差。

在采购用于挖掘机底盘的重型钢板数控加工服务时，您会在最后的镗孔阶段遇到问题。简单来说：即使刀具停止工作，车架仍会继续移动，因此早上测量的孔径到了晚上就达不到规格要求了。

保护轴承配合的粗加工工序

破碎机机架焊接框架数控加工需要在粗加工和精加工之间进行退火处理：

• 焊接件上的对称粗加工工序会留下 30% 的材料用于进一步加工。
• 应力消除退火在 580°C 下进行，每 25 毫米截面保温 2 小时，然后炉冷至 300°C。

使用CMM（坐标测量机，一种基于探针的测量系统）对每个轴承孔的所有轴承孔进行一次夹具设置，即可确认同轴度为±0.005 毫米。

数据来源：ASME Y14.5-2018 几何尺寸和公差标准，适用于 6000 毫米焊接钢结构的变形评估。

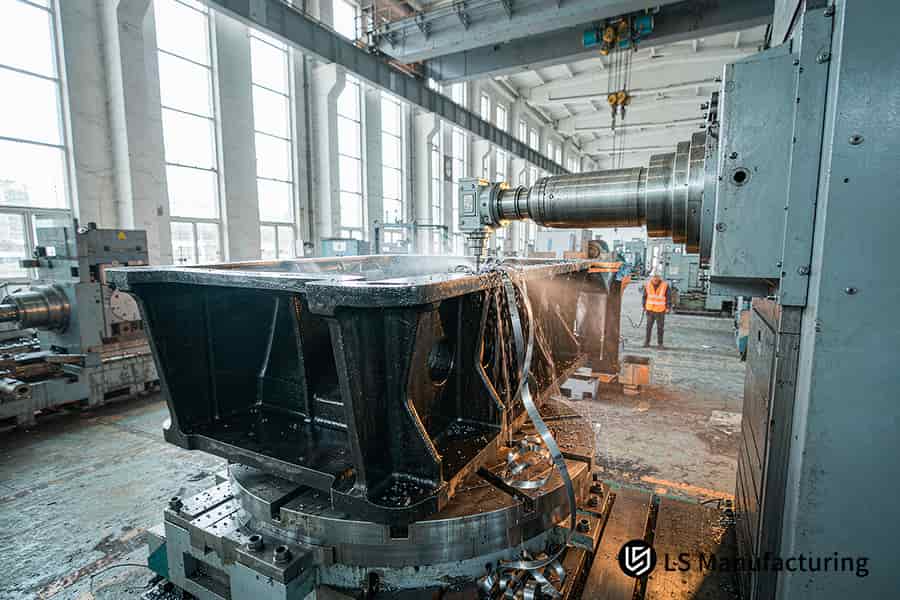

图 1：定制重型机械零件需要 580 度应力消除。

重型设备数控机床制造商何时应该使用龙门铣床？

重型设备数控机床制造商的选择遵循以3米工件长度和多面平行度要求为关键阈值的原则。单夹具五面铣削允许顶板和侧导轨座之间的精度为±0.03毫米/米。6.5米长的机壳铣削需要三次提升，每次提升都会重新建立加工基准。

有利于采用固定轨道龙门架的决策触发因素

1. 当达到以下四个关键水平时，龙门铣削能力才能实现：
2. 信封长度超过了地面钻孔机的覆盖范围。
3. 两个或多个面的垂直度要求达到每米0.05 毫米以内。
4. 铁路座椅和上层甲板采用相同的基准参考系统。
5. 车间内起重机起重能力低于20 吨的块体经常周转。

在固定导轨龙门架上进行大幅面数控加工，可以消除工作流程中的重新吊装基准转换步骤。简而言之，一次夹紧循环即可使导轨座面完全共面；装配人员在装配过程中无需再进行任何手工刮削。

BT50 电源取代重新吊装人工

BT50主轴铣削（7:24陡锥度接口）在锥面处可提供约30 kW的功率和1200 N·m的扭矩，从而可一次性完成500 mm的端面切削。切削在冷却液在龙门立柱内积聚热量之前完成。一般公差符合ISO 2768-1:1989标准，但导轨座的位置有具体要求。CNC加工报价询价应提供加工范围、端面数和提升限值，而不仅仅是材料规格。

OEM CNC铣削和镗孔服务线如何镗削6米长的零件？

OEM CNC铣削和镗孔服务结合了长行程端面铣削和高同轴度深孔镗削，可在较长的铰孔跨距内保持5微米级的跳动。镗杆在长距离内的下垂会导致挖掘机动臂孔产生锥度。孔壁表面粗糙度Ra 0.8 μm可实现轴承的过盈配合。

镗杆下垂切削锥度

在底盘长度的挖掘机动臂上进行深孔钻孔作业时，铰接座之间的跨度为 4 米。长径比为 8:1 的镗杆由于自身重量而下垂，导致切削面呈锥形而非直线。

与传统钢棒相比，采用阻尼合金棒材可将锥度降低八倍，并且压入式轴承无需进行铰孔即可安装。简而言之，对加长孔进行重型数控加工，可省去装配过程中的铰孔工序。

双端对准如何锁定同轴性

镗孔对准（双端同心定心）在加工前将棒材对准单轴。两端对准精度≤2 μm ，加工速度为90 m/min，进给量为0.08 mm/rev。H7孔加工符合ISO 286-1:2010标准，适用于过盈配合轴承座。如果只需一次精加工即可完成，无需铰孔、重新对准和垫片等工序，则可缩短CNC加工周期。

数据来源：LS Manufacturing 2025–2026 年大型结构件切割数据库（样本量 >1,200）。

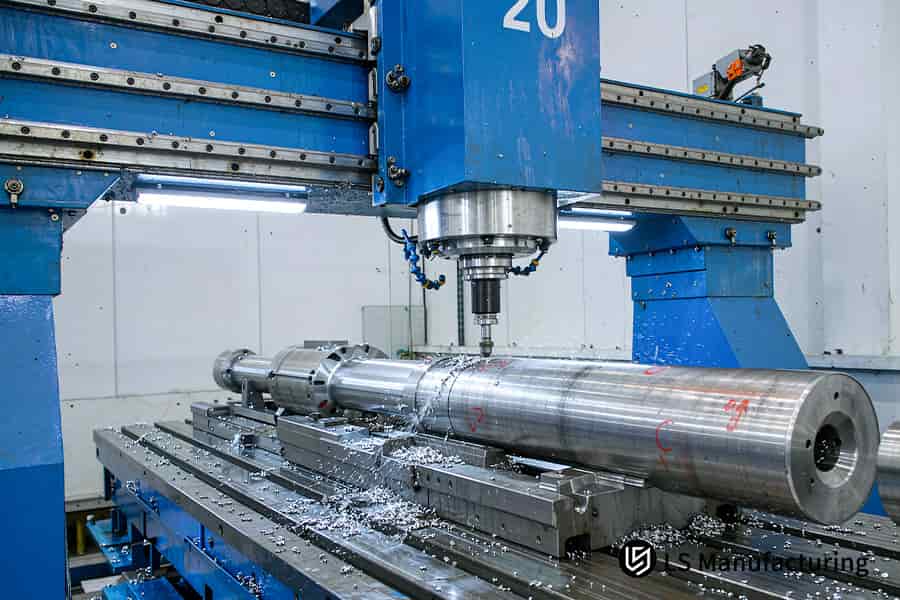

图 2：大型零件 CNC 加工服务可实现 Ra 0.8 微米。

快速参考指南：重型机械加工规格

在进行任何切削之前，底盘级重型部件的加工等级和加工余量就决定了项目的周期和单位成本。五个加工特征可以明显区分传统通用加工和精密龙门加工方式。

龙门架路径精度要求在每次装配中使用更坚固的夹具和更重的工装。一次性夹具成型省去了装配焊接和最终装配所需的手工打磨时间，从而节省了装配工人的打磨时间。

哪种设置能确保焊接件的数控加工精度达到±0.02毫米？

焊接件采用±0.02毫米精度的数控加工，并采用无应力夹紧工艺，确保铣削后的甲板在松开夹具后仍保持平整。刚性螺栓会将波形坯料挤压成不平整的形状，回弹会损坏铣削后的甲板。液压支撑则能使坯料在各种形状之间浮动。

刚性夹紧装置释放后如何恢复原状

焊接变形表现为底盘长度焊接面上的波浪状起伏，峰谷高度为1-3毫米。刚性夹紧螺栓以每个夹紧点15-25千牛的力压平波峰，从而将弹性势能储存在坯料中。

当夹紧点移除后，储存的能量释放，导致坯料回弹约40–80 μm 。此时，根据ISO 2768-2:1989标准，坯料的平面度将无法通过验收。作为买家，您可以使用浮动支撑夹具代替螺栓，从而避免结构钢数控加工坯料的报废。

四步轻松设置流程

液压夹具夹紧（多点自补偿支撑）跟踪坯料几何形状，绝不会强迫波峰变平。

• 将焊接件定位在 6-8 个支撑点上，并使用分辨率为0.01 毫米的千分表进行测量。
• 通过在最低点施加接近 2 kN 的支撑预紧力来垫高支撑点，从而确定自由状态。
• 粗铣速度Vc 为 160 米/分钟，根据《机械手册》第 31 版，控制切屑负荷为每齿0.18 毫米。
• 一次性完成操作，断开电路，并在自由状态下重新检查平整度。

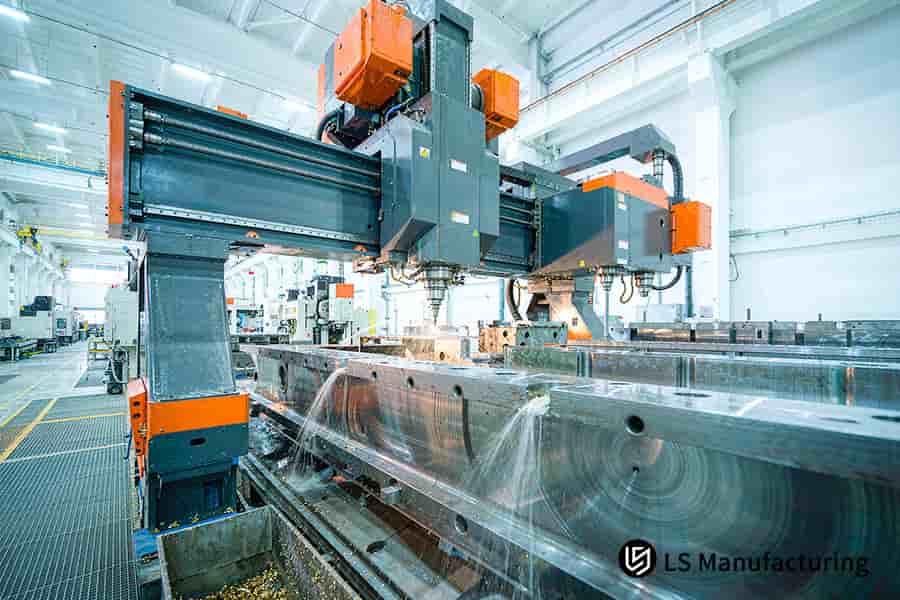

图 3：OEM CNC 铣削和镗孔服务使用 Vc 160 米/分钟。

如何控制大型OEM零件的CNC加工成本？

大型OEM零件的CNC加工成本，若能有效控制空切时间和废料损失，则可降低28.65%。CAM刀具路径模拟和粗加工/精加工夹具可将单件价格从1850美元降至1320美元。避免废料损失可保护板材和已投入到每个全长焊接件中的焊接工时。

空气切割和废料损失会增加您的账单金额

就焊接框架而言，废料损失决定着大型零件加工的经济效益。一个中等尺寸的焊接件如果检验不合格，就会损失板材成本和40小时的焊接工时。空切（非切割快速移动）则占了剩余成本：

1. 在底盘长度的工件上，床面上方的快速移动会消耗 30-45% 的地面加工时间。
2. 闲置的机器会造成每小时约120 美元的硬性成本，这在CNC 加工的每小时费率报价中显而易见。
3. 一次走料深度粗加工会增加薄截面偏转废料的风险。

简而言之，您的报价单显示了机器工时和废品率，但没有显示钢材价格。

CAM验证如何为每个零件节省时间

循环时间缩短从CAM验证阶段就开始了，甚至在主轴启动之前。模拟刀具路径时不包含任何气动移动，速度Vc保持在160米/分钟，进给量为每齿0.18毫米，轴向切削深度为6毫米。

ISO 8688-1:1989用于刀具寿命测试；因此，磨损曲线可以帮助我们批量预测刀片更换。通用的粗加工/精加工夹具系统可以节省一次夹具制造成本，从而降低刀具总成本，并且重复加工可以使用相同的夹具设置。

哪些信息对于快速获得数控加工报价至关重要？

CNC加工报价取决于图纸的完整性，其中GD&T信息、材料等级和热处理状态决定了您的询价单通过审核的速度。任何缺失的信息都将导致我们发送澄清邮件，而完整的STEP/DWG文件包将在2小时内返回DFM审核和报价层级。

五步提交指南

• 根据ASME Y14.5-2018 标准导出带有 GD&T 的 STEP AP242 和 DWG 文件。
• 在标题栏中注明最大跨度6,000 毫米，以及单件重量 12 吨。
• 在每个焊接部件视图上标出吊索点和吊装重心。
• 明确焊后退火条件和所需的炉内保温时间。

图纸不完整为何会导致定价延迟

一份重型机械的询价单中，由于缺少用于起吊的重心标记，起重机的运行路径无法确定，导致规划流程停滞不前。同样，由于缺少退火规范，焊接框架的预估时间也只能靠推测。

材料等级，例如ASTM A572 Gr . 50，可以让估价人员从《机械手册》第 31 版中获取切割时间。一旦开始澄清流程，您的CNC 加工询价流程将从 2 小时延长至 3 天。如果同时指定了几何尺寸和公差 (GD&T)、材料等级和热处理条件，则可以进行分级定价的面向制造的设计 (DFM) 分析报价。总之，任何一项遗漏都会导致您的项目在切割开始前损失2 个工作日。

数据来源：LS Manufacturing 2025–2026 年自动化 DFM 3D/2D 图纸解析日志（样本量 >1,200）。

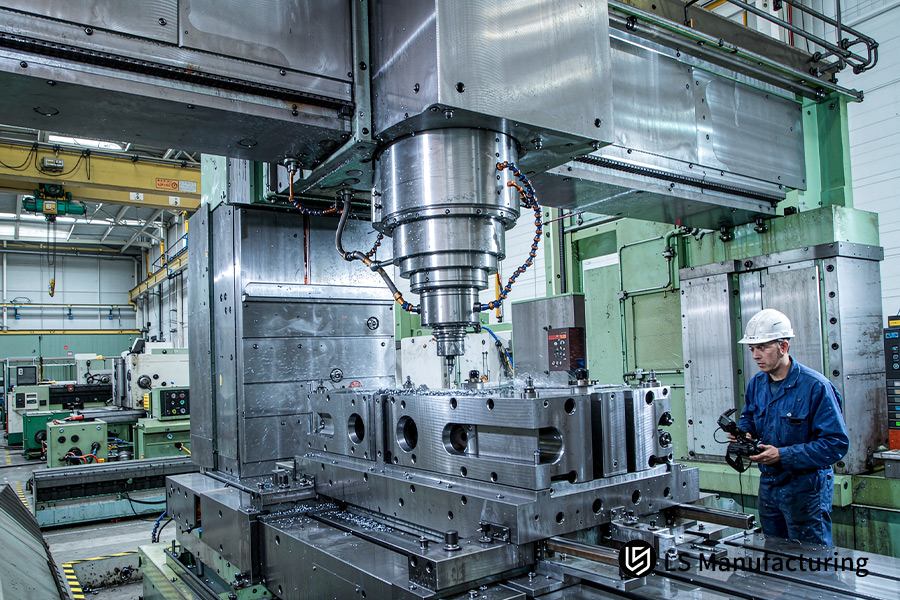

图 4：重型机械 OEM CNC 加工服务检查 6 米零件。

定制重型机械零件如何通过严格的计量测试？

定制重型机械零件需经过严格的计量测试，包括覆盖整个底盘长度框架孔轴间距的全尺寸链式数字测量。手持式量规的测量范围为1.5 米。激光跟踪仪和机载接触式测头的测量报告均经过 MPEE 校准，并且会记录装配前现场使用的疲劳情况。

跨底盘长度跨度的计量路线

激光跟踪仪计量（一种便携式激光坐标测量设备）为每个孔中心创建一个全局坐标系，保持 MPEE 为15 μm + 6 μm/m 。然后， CNC 加工计量报告完成基准链，最终螺栓连接无需导轨座垫片。

机载接触式测头（主轴安装式接触测头）在释放前验证孔径。校正在焊接件仍夹紧状态下进行。大型零件三坐标测量机在 4 米范围内测量孔径，跟踪测量则填补剩余的间隙。同轴度规范采用ISO 1101:2017几何公差标准，涵盖形状和位置。您的数控加工公差验证文件中，来料检验部分不存在测量间隙。

数据来源：便携式激光跟踪仪官方体积精度校准报告（测量指示误差 MPEE 校准）。

案例研究：LS Manufacturing 为矿用挖掘机底盘提供 OEM CNC 加工服务：精密镗孔和 6 米龙门铣削

6000毫米矿用挖掘机底盘的OEM数控铣削和镗孔加工采用单工位龙门机床完成，通过加工过程中的应力消除和液压自适应夹具来控制铰链孔的同轴度。单批次返工率降低了12个百分点以上。您的设备将获得符合ISO 9001:2015标准的疲劳寿命认证。

客户挑战

一台8.6吨的矿用挖掘机底盘从之前的供应商处运来，其回转支承座平面度偏差达50微米。使用中型镗床逐段重新夹紧加工，导致14.5%的装配返工。每个底盘的返工成本高达1850美元，因此在28天的周期内， 数控加工的投资回报率始终为负。

流程决策

初步粗加工试验表明，当去除70%的表面金属时，Q345B焊接钢（低合金钢屈服强度345 MPa）的中心抬升了0.12 mm。加工停止，进行580℃的保温热处理，并更换为液压自适应支撑系统。BT50主轴开始运转，切削速度Vc = 160 m/min，切削深度fz = 0.18 mm/z 。

已验证结果

整个底盘跨度的平面度均在回转支承座所需的公差范围内。孔壁粗糙度降低了一半，表面粗糙度 Ra 达到0.8 微米，同轴度为 5 微米。返工率最终为2.1% ，每个底盘的价格降至 1320 美元，与基于退火和一次夹具精加工的初始成本1850 美元相比，下降了28.65% 。

通过使用超声波无损检测 (DT) 和激光跟踪测量完成所有可追溯性报告，交货期缩短至 16 天，速度提升 42.86%。通过 OEM 的外部质量审核发布，验证了矿用设备数控加工程序的疲劳寿命。

数据来源：LS Manufacturing 测量数据库项目日志（项目 ID #AUTO-2026-882，项目日志 #AUTO-2026-882，涵盖超过 1,200 个记录的作业）。

提交您的采矿或建筑底盘设计，进行单夹龙门架可行性审查——我们的工程师将评估您的焊接件重量、孔径跨度和退火要求，然后根据 #AUTO-2026-882 工艺基准对预期的平整度和同轴度改进进行建模。

常见问题解答

1. LS Manufacturing 能否在整整 6 米长的工件上实现 ±0.02 毫米的精度？

是的。在固定光束龙门架中心，采用激光干涉仪空间补偿技术，对超大尺寸焊件进行全长连续平整度测量。带有日期标记的补偿记录和恒温测量数据有助于后续检验人员在付款批准前验证公差目标。导轨座无需垫片即可直接螺栓固定，从而避免了因框架不平整而产生的打磨时间。

数据来源：LS制造测量数据库

2. 铣削重型焊接结构时如何防止应力变形？

在粗加工和精加工之间，应力消除退火工艺用于消除厚板在最终加工前储存的应力。液压多点自适应支撑系统确保焊接框架在切削过程中保持自由状态，同时铣削后的平台在夹紧释放后不会发生回弹。CNC 加工的翘曲控制功能可保持轴承孔的位置，从而无需在装配过程中使用垫片。

数据来源：ASME Y14.5 标准

3. 大型定制重型机械零件的典型交货周期是多久？

在五面龙门架中心进行一次夹紧工序，即可将原本需要数周的基准夹紧周期缩短至显著缩短的交付周期。项目编号为#AUTO-2026-882的记录显示，焊接好的外壳已交付至OEM装配线，无需任何焊接组件打磨工序，即可直接螺栓固定。

（项目编号：#AUTO-2026-882）

4. LS Manufacturing 如何检测超出 CMM 极限的大型零件几何形状？

便携式激光跟踪仪配合机载接触式探针系统，可在同一全局坐标系中捕获焊接结构的全尺寸数据链。孔轴距离、同轴度和导轨座位置等数据以单个点云文件的形式传输至来料检测站，从而在装配过程之前完成基准链的建立。交付后，仍会保留复检支持和点云文件，用于疲劳寿命评估和保修索赔验证。

数据来源：激光跟踪仪校准报告

5. 深孔镗孔可达到的表面粗糙度是多少？

采用带阻尼防振镗杆，以双端同心定心的方式镗削长铰链孔，确保孔内无颤纹。孔的表面粗糙度比焊接状态低两个等级，轴承采用全接触面压入配合。由于每个孔都实现了全接触，因此无需进行线扩孔作业，从而延长了重载挖掘作业的维护周期。

6. 您能搬运重量超过 8 吨的重型设备部件吗？

对于8吨级矿用焊接构件，仅需一次吊装即可完成，为此采用了架空式龙门起重机和重型承重工作台。单次吊装作业避免了起重机租赁和起重设备升级等资本成本支出，并且成品加工后轨道座仍保持共面。8吨级重型焊接构件无需中间工序的周转操作。

7. 工程团队如何降低 6 米框架的 CNC 加工成本？

非装配表面的通用公差仅允许在单一夹紧位置加工的表面具有严格的公差。LS Manufacturing 在切割前对所有 STEP 和 DWG 格式的CNC 加工图纸进行评估，并检测任何过规格的表面。

8. 我多久能收到DFM反馈和加工报价？

包含GD&T标注、材料等级和热处理状态的STEP或DWG一体化文件包，可一次性通过工艺评估。LS Manufacturing会在每次上传图纸后数小时内提供DFM可行性分析和分级定价方案，所有上传的图纸均受签署的保密协议保护。即使是原型或批量订单，首次询价也无最低订购量限制。

请索取 6 米以上底盘焊接件的正式报价——我们将分配固定梁龙门架能力，配备 BT50 主轴、液压自适应夹具和双端同心线镗孔，交付首件，并附上完整的激光跟踪仪测量报告和 ISO 286 H7 镗孔认证。

概括

通过应力消除调度、BT50 负载控制和激光跟踪仪测量，五面固定光束龙门加工中心可在整个底盘长度的焊接件上实现 20 μm 级的平面度和 0.8 μm 的孔径精度。OEM 装配线收到的框架组件无需垫片即可螺栓连接，这意味着加工后不会出现公差累积。

包含GD&T标注、材料等级和热处理状态的STEP或DWG一体化文件包，可在您通过下方报价按钮上传后数小时内提供DFM可行性评估和分级定价。采购部门可在发放模具预算前一次性设定公差，从而避免因文件翻转而浪费额外时间，缩短项目工期。
