한국어
ABS와 PLA 소재는 3D 프린팅 분야에서 가장 널리 사용되는 소재로 , 대부분의 엔지니어들이 주목하는 대상이지만, 수용성 필라멘트는 상대적으로 덜 주목받습니다. 하지만 수용성 필라멘트 역시 특유의 용해 특성으로 서포트 구조에 미묘한 변화를 가져올 수 있습니다. 이 글에서는 수용성 소재의 종류와 활용법을 심층적으로 분석하여, 3D 프린팅의 핵심 분야를 탐구해 보겠습니다.

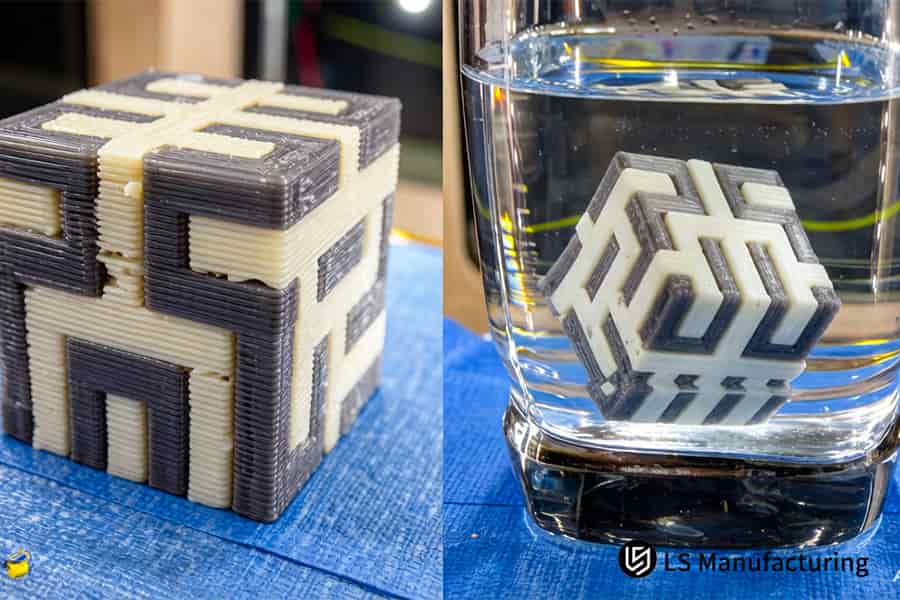

수용성 필라멘트란 무엇인가요?
수용성 필라멘트는 물에 녹는 3D 프린팅 소재입니다. 주로 모델의 지지 구조를 출력하는 데 사용됩니다 . 예를 들어 나선형 속이 빈 구조를 출력할 때는 모델 전체를 40℃의 물에 담급니다. 거미줄처럼 정교한 지지 구조가 6시간 안에 자동으로 녹아 없어지며, 표면 마감도 수작업에 비해 300% 향상됩니다!
현재 주류를 이루는 수용성 필라멘트는 PVA, BVOH, HIPS입니다. PVA는 녹이기 위해 따뜻한 물에 몇 시간 동안 담가야 하지만, 일반적인 PLA 소재와 함께 사용하기에 적합합니다. BVOH는 찬물에 더 빨리 녹고 2시간 안에 세척이 가능하지만, PVA보다 가격이 비쌉니다. 두 소재 모두 습기에 약하므로 평소에는 밀봉된 봉투에 보관해야 합니다. HIPS 소재는 물에 직접 녹일 수 없으며 특수 화학 용제가 필요합니다.
흔히 사용되는 수용성 필라멘트 종류에는 어떤 것들이 있나요?
1. PVA 소재
PVA 소재는 수용성 필라멘트 소재의 대표적인 예입니다 . 상온의 물에 녹지만, 4~8시간 정도 담가두어야 합니다. 출력 시 노즐 온도는 190℃~220℃ 사이로 안정적으로 유지해야 합니다. 습도에 민감하여 습도가 30%를 초과하면 쉽게 습기를 흡수하고 열화되므로 습한 환경에 장기간 보관하지 않도록 주의해야 합니다. PVA 소재는 PLA 소재를 사용하는 복잡한 모델의 서포트 구조물 제작에 적합합니다.
2.BVOH 재료
BVOH는 PVA보다 내구성이 뛰어납니다. 20℃의 찬물에 2시간 이내로 녹을 수 있으며, 내습성은 PVA보다 50% 이상 높습니다. 출력 온도 또한 210~230℃로 높아 고온에 견뎌야 하는 모델에 적합합니다. 다만, 출력 온도가 210℃보다 낮으면 노즐이 막힐 수 있으므로 주의해야 합니다.
3. HIPS 소재
HIPS 소재는 용매 기반 서포트 재료에 속합니다. ABS를 출력할 때 수용성 재료를 사용하려면 HIPS가 최적의 선택이며, 반드시 D-리모넨을 사용하여 용해시켜야 합니다. 모델을 용액에 30~60분 정도 담가 서포트 구조가 완전히 부드러워질 때까지 기다린 후 꺼내서 세척합니다.
이 소재는 고온 출력이 필요하며, 노즐은 240℃~260℃의 작동 온도를 유지해야 합니다. 고강도 지지력이 요구되는 대형 모델이나 구조물 제작에 적합합니다 . 작업 중에는 보호 장갑을 착용하고, 환기가 잘 되는 환경에서 용제를 취급하십시오.
기술 매개변수 비교표
| 특성 | PVA | BVOH | 엉덩이 |
| 용해 매체 | 상온의 물 | 찬물 | D-리모넨 |
| 용해 시간 | 4-8시간 | 2시간 이하 | 0.5-1시간 |
| 인쇄 온도 | 190-220℃ | 210-230℃ | 240~260℃ |
| 적용 가능한 주요 재료 | PLA 클래스 | 일반 용도 | ABS |
안전 수칙:
HIPS(수용성 물질)를 사용할 경우, D-리모넨 용제는 휘발성이 강하므로 작업 환경에 공기 순환이 확보되어야 합니다. 방독면과 부식 방지 장갑 착용을 권장합니다. 폐액은 화학 처리 기준에 따라 재활용해야 하며, 하수 시스템에 직접 배출하는 것은 금지되어 있습니다.

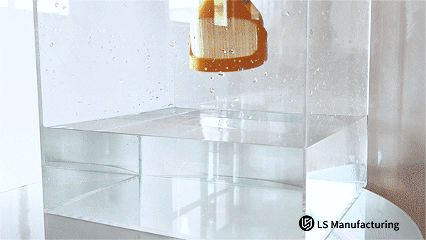

복잡한 3D 프린팅에 수용성 서포트를 사용하는 이유는 무엇일까요?
1. 기하학적 적응성
수용성 지지체는 Cura 및 Fillamentum과 같은 소프트웨어 플러그인을 통해 나무 모양의 지지 구조를 자동으로 생성합니다. 이 구조는 복잡한 모델의 표면에 단단히 부착될 수 있습니다.
- 과도한 돌출부 문제 해결: 돌출 각도가 15도 미만인 부품(예: 터빈 블레이드 표면 )의 경우, 브래킷을 사용하면 인쇄 중 재료 처짐이나 파손을 방지할 수 있습니다.
- 지능형 틈새 메우기: 기어 맞물림 또는 혈관 모델의 분기점 에서 브래킷이 기존 지지대가 도달할 수 없는 작은 틈새를 자동으로 메워줍니다.
- 사례 적용: LS는 특정 항공우주 부품의 시제품 인쇄에서 수용성 브래킷을 사용하여 0.2mm 정밀도의 메쉬 냉각 채널 구조를 성공적으로 구현했습니다.
2. 표면 정밀도 향상
수용성 브래킷과 모델 사이의 접촉면 조도 값은 3.2 마이크론 이내로 제어할 수 있으며, 이는 기존 지지대보다 두 배 이상 매끄럽습니다.
- 접촉면 최적화: 브래킷이 녹은 후 모델 표면에는 아주 미세한 흔적만 남습니다. 젖은 천으로 닦아내면 바로 도색할 수 있는 매끄러운 표면을 얻을 수 있습니다.
- 의료 분야의 획기적인 발전: 특정 인공 귀 프린팅 프로젝트에서 , 수용성 지지체로 지지된 연골 구조 표면을 2차 연마 과정 없이 실리콘 뒤집기에 직접 사용할 수 있게 되었습니다.
데이터 비교:
기존 지지대를 제거한 후 표면에 버(burr)가 남습니다(표면 거칠기 ≥ 6.3 μm).
수용성 브래킷을 제거하면 원래 인쇄 표면(표면 거칠기 ≤ 3.2 μm)에 가까워집니다 .
3. 종합적인 효율성 향상
수용성 지지체를 사용하면 후처리 시간을 70% 이상 단축할 수 있습니다. 특히 내부 구조가 있는 모델에서 이러한 효과가 두드러집니다.
시간 비용 비교:
| 생산 공정 | 전통적인 지원 방식은 시간이 걸립니다. | 수용성 스텐트는 시간이 많이 소요됩니다. |
| 지원을 제거하세요 | 개당 45분 | 5분간 담그세요 |
| 표면 처리 | 30분 광택 작업 | 2분 동안 닦아주세요 |
특수 구조 적용 분야:
- 자동차 오일 회로 모델: 브래킷을 제거하면 내경 0.8mm의 구부러진 파이프가 완전히 유지됩니다.
- 기계식 시계 시제품: 32개의 톱니바퀴 세트를 한 번에 완전히 분리할 수 있습니다.
- 인건비 절감: LS의 일괄 생산 프로젝트 데이터에 따르면, 수용성 교정 장치를 사용함으로써 개당 인건비가 8.7달러에서 2.1달러로 절감되었습니다.
LS 운영 프로세스 개선을 위한 구체적인 방법
드론 프로펠러 시제품 제작 과정:
- 전통적인 방식:
지지대를 수동으로 분해하는 과정에서 프로펠러 날개 세 개가 변형되었습니다.
표면을 수리하는 데 2시간이 걸립니다.
최종 불량률은 25%입니다. - 수용성 지지 체계:
60℃의 따뜻한 물에 90분간 담그면 자동으로 분리됩니다.
면봉으로 청소하는 데 5분이 소요되며, 이는 조립 요건을 충족하는 데 도움이 됩니다.
불량률이 2% 미만으로 떨어졌습니다.
지침:
수온 조절: ±2℃ 오차 범위의 항온수조 사용을 권장합니다.
용해 시간: 스텐트 두께 1mm당 15분씩 담가 두십시오.
폐수 처리: PVA 용액은 방류하기 전에 24시간 동안 침전시켜야 합니다.
출력 중 필라멘트의 수분 흡수를 방지하는 방법은 무엇인가요?
1. 완전 밀폐형 급식 시스템
밀폐형 건조 상자가 있는 공급 시스템(예: Prusa MMU3)을 사용하는 것이 좋습니다. 이 시스템은 필라멘트를 습도 15% 미만의 밀폐된 환경에 보관합니다.
작동 원리:
색이 변하는 실리카겔 제습제를 재료 상자에 넣습니다(파란색이 빨간색으로 변하면 교체하십시오).
영양 공급 튜브는 공기 유입을 방지하기 위해 고무 밀봉재를 사용합니다.
필라멘트는 건조 상자에서 프린트 헤드까지 밀폐된 통로를 통해 이동합니다.
효과 비교: 일반 개방형 선반에 3일 동안 보관한 PVA 수용성 필라멘트 의 수분 함량은 8%에 도달하는 반면, 밀폐 시스템에서 보관한 경우 7일 후에도 수분 함량은 2% 미만으로 유지됩니다.
2. 지능형 습도 모니터링 시스템
장비 구성: 프린터 내부에 고정밀 습도 감지기가 설치되어 있습니다. 센서는 5분마다 환경 데이터를 감지하며, 측정 오차는 습도 값의 ±3%를 넘지 않습니다.
경보 발생:
PVA 소재의 보관 환경 습도가 35%를 초과하거나 BVOH 소재의 보관 환경 습도가 45%를 초과하면 제어 시스템이 장비 경고등을 켜고 작업자의 휴대폰으로 푸시 알림을 전송한 후 인쇄 작업을 자동으로 중단합니다. 이러한 조기 경고 메커니즘은 흡습성 소재가 고온 노즐로 유입되어 기포가 발생하고 터지는 것을 방지하고, 출력물 표면에 달 표면의 분화구와 같은 결함이 생기는 것을 막아줍니다 .
연동 기능: 일부 산업용 장비는 자재 보관함 가열(40℃ 온풍 순환)을 자동으로 시작할 수 있습니다.
실제 운영 사례: 메이커 스페이스의 측정 데이터에 따르면, 모니터링 시스템 설치 후 습기로 인한 출력 불량률이 27%에서 6%로 감소한 것으로 나타났습니다.
3. 비상 건조 방법
PVA 필라멘트: 수용성 PVA 필라멘트를 60℃ 항온 오븐에 넣고 금속 격자 위에 평평하게 놓은 후(겹치지 않도록 주의) 4시간 동안 건조합니다. 무게가 더 이상 줄어들지 않으면 건조를 중단하면 됩니다.
BVOH 필라멘트: 50℃ 열풍기를 사용하여 한 번 불어주거나 식품 건조기에 2시간 동안 넣어 두십시오. 표면이 끈적거리지 않으면 BVOH 필라멘트가 정상 상태로 돌아온 것입니다.
지침:
전자레인지로 가열하지 마십시오 (부분적으로 탄화될 수 있습니다).
건조 후에는 사용하기 전에 실온으로 식혀야 합니다.
필라멘트 롤 하나는 최대 3회까지 반복적으로 건조할 수 있습니다.
5. 보조 방습 기술
보관 방법: 개봉하지 않은 필라멘트는 냉장 보관(5-10℃)하는 것이 좋으며, 개봉한 필라멘트는 밀봉 가능한 봉투에 담아 제습제 2팩을 넣어 보관하십시오.
우기철 관리 방법: 프린터 주변에 제습기를 설치하고, 재료 교체 시간을 매번 3분 이내로 유지하십시오.
간편 자가 테스트 방법: 먼저 20cm 길이의 수용성 필라멘트를 밀폐된 봉투에 넣고 세게 흔든 후 봉투에 김이 서리는지 확인합니다. 김이 서리면 수분 함량이 안전 기준치를 초과한 것입니다.
프린터에 어떤 수정이 필요합니까?
1. 이중 노즐 시스템 솔루션
주 노즐과 보조 노즐의 일치 여부:
메인 노즐은 0.4mm 표준 노즐을 사용하며 모델의 주요 재료(예: PLA 또는 ABS)를 출력하는 역할을 합니다. 보조 노즐은 0.6mm 와이드 마우스 노즐을 사용하며, 수용성 필라멘트(예: PVA/BVOH)를 압출하는 데 사용됩니다. 두 노즐 사이의 거리는 이동 중 충돌을 방지하기 위해 1.5mm 이내로 조정해야 합니다.
정밀한 온도 조절:
메인 노즐과 보조 노즐에는 각각 독립적인 가열 모듈이 필요합니다. 예를 들어 PLA를 출력할 때는 메인 노즐을 210°C로 가열하고, 보조 노즐은 PVA를 200~220°C에서 출력합니다(온도 차이는 ±10°C를 넘지 않아야 합니다). 수용성 소재의 안정성에 고온이 영향을 미치는 것을 방지하기 위해 보조 노즐에 구리 방열판을 추가하는 것이 좋습니다.
물질 이동 격리:
피더에서 노즐까지의 경로는 완전히 분리되어야 합니다. PLA가 수용성 필라멘트와 접촉하여 수분을 흡수하는 것을 방지하기 위해 테프론 재질의 가이드 튜브를 사용하십시오. 수정 후 테스트: 8시간 동안 연속으로 출력하고 가이드 튜브에 물방울이 맺히는지 확인하십시오.
2. 대기오염 방지 개선 조치
고온용 절연 커버 설치:
두 노즐 사이에 실리콘 재질의 U자형 칸막이를 설치합니다. 이 칸막이는 300℃의 고온을 견뎌야 하며, 노즐 작동 시에는 자동으로 수축하고, 유휴 시에는 팽창하여 차단해야 합니다. 시험 방법: 두 재료를 동시에 230℃로 가열하고, 30분 이내에 와이어 인발 및 접착 여부를 관찰합니다.
자동 청소 기능:
보조 노즐에는 회전식 청소 브러시가 장착되어 있습니다. 서포트 구조물의 각 레이어가 출력된 후 , 브러시가 자동으로 노즐에 남아 있는 수용성 필라멘트 찌꺼기를 긁어냅니다. 청소 효과에 탄소 침착이 영향을 미치는 것을 방지하기 위해 매주 알코올 솜으로 브러시 헤드를 수동으로 청소하는 것이 좋습니다.
방습형 급식 시스템:
수용성 필라멘트 공급 경로에 작은 건조 상자를 설치하고 그 안에 색이 변하는 실리카겔을 넣습니다. 실리카겔의 색이 파란색에서 분홍색으로 변하면 습도가 20%를 초과한 것이므로 즉시 교체해야 합니다. 실제 측정 결과, 이 장치를 설치한 후 PVA 필라멘트의 파손율이 85% 감소했습니다.
3. 인쇄 플랫폼 최적화 세부 정보
복합 소재 베이스 플레이트 설계:
베이스 플레이트의 가장 아랫층에는 일반적인 재료 접착에 적합한 PEI 코팅이 유지되고 , 표면에는 쉽게 뜯어낼 수 있는 파란색 마스킹 테이프가 부착되어 있습니다. 테이프 두께는 0.1mm로 조절됩니다. 테이프가 너무 두꺼우면 노즐 높이 보정 오류가 발생할 수 있습니다. 테스트 결과, 이 설계 덕분에 지지 구조물을 더 쉽게 제거할 수 있고 제거 시간도 50% 단축되는 것으로 나타났습니다.
구역별 온도 조절:
수용성 서포트 재료를 출력할 때, 플랫폼 온도를 기존의 60℃에서 50℃로 낮춥니다. 서포트 재료가 테이프에 너무 강하게 달라붙는 것을 방지하기 위해 테이프 아래에 알루미늄 호일을 붙여 국부적인 냉각을 구현할 수 있습니다. 실험 결과, 냉각 후 서포트 잔여물이 70% 감소했습니다.
표면 전처리 요령:
희석된 고체 접착제(농도 5%)를 파란색 테이프 표면에 뿌려주세요. 이렇게 하면 모델 본체가 더 단단하게 붙으면서도 수용성 서포트는 쉽게 떼어낼 수 있습니다. 3번 출력할 때마다 다시 뿌려줘야 합니다 . 너무 많이 뿌리면 서포트가 녹는 데 시간이 더 오래 걸릴 수 있습니다.
두꺼운 지지체의 용해 시간을 최적화하는 방법은 무엇일까요?
PVA 고점도 지지체 효율적 용해 작업 가이드
1. 장비 준비 사항
당사는 40kHz 초음파 세척기를 주 장비로 사용하며, 수온은 40℃±2℃ 범위 내에서 안정적으로 유지해야 합니다. 초음파 에너지의 집중을 위해 세척조 용량은 10리터 이하로 선택하는 것이 좋습니다. 작동 시에는 세척기를 고온 내성 메쉬 바스켓에 넣어 세척조 바닥의 진동판에 직접 닿지 않도록 해야 합니다.
2. 단계별 작동 과정
첫 번째 단계는 전처리입니다. 주사 바늘을 사용하여 지지 표면에 5mm 간격으로 2mm 깊이의 공기 구멍을 뚫어야 합니다.
정식 용해 과정은 두 단계로 나뉩니다. 먼저 3시간 동안 초음파 진동을 이용하여 8~10mm 두께의 지지층을 용해시키고, 그 후 초음파를 끄고 2시간 동안 물 순환을 유지하여 내부 잔류물을 완전히 헹궈냅니다.
3. 주요 관리 지표
물 온도는 50℃를 넘지 않도록 특별히 주의해야 합니다. 지난번 테스트에서 온도가 기준치를 2℃ 초과했을 때 PLA 모델이 심하게 변형되었습니다. 한 번에 처리할 수 있는 모델 무게는 최대 3kg이며, 그 이상을 처리하면 세척 효율이 30% 이상 떨어집니다. 진동 헤드는 매주 구연산 용액으로 세척해야 합니다. 그렇지 않으면 스케일이 쌓여 초음파 강도가 약 40% 감소합니다. 수조 안에 온도계를 넣어 실시간으로 온도를 확인하는 것이 특히 중요합니다!
BVOH 재료의 가속 용해 계획
1. 산성 용액 강화 프로그램
물에 5% 구연산을 첨가하여 pH 값을 2.8~3.2 사이로 조절합니다. 이 농도에서 BVOH의 용해 속도는 시간당 0.33mm에서 0.55mm로 증가할 수 있습니다. 2시간마다 시험지로 pH 값을 측정하는 것을 잊지 마세요. 일반 시험지는 오차가 크기 때문에 정밀 시험지를 사용하는 것이 좋습니다!
2. 정밀한 온도 제어
물 온도는 25도에서 30도 사이로 유지합니다. 온도가 너무 높으면 구연산이 조기에 분해됩니다. 겨울철에 가열봉을 사용할 때는 반드시 온도계를 확인하세요! 예전에 한 고객이 온도 관리를 소홀히 해서 물 온도가 37도까지 올라갔는데, 그 때문에 지지체 용해 속도가 40%나 느려진 사례를 본 적이 있습니다. 용해 후에는 반드시 깨끗한 물로 세 번 헹궈야 하는데, 이 부분이 특히 중요합니다!
3. 3단계 탈색 과정
먼저 30분 동안 담가둡니다. 그동안 큰 지지대가 느슨해져서 손으로 약 60% 정도를 제거할 수 있습니다. 그런 다음 에어 펌프를 작동시켜 기포를 발생시키고 2시간마다 1% 구연산을 첨가합니다. 기포를 발생시킬 때는 얇은 튜브를 사용해야 합니다. 큰 기포는 용해 효과를 저해할 수 있습니다. 마지막으로 부드러운 칫솔로 나사 구멍을 청소합니다 . 뻣뻣한 칫솔모는 모형 표면에 흠집을 낼 수 있으므로 절대 사용해서는 안 된다는 것을 알게 되었습니다.
주요 데이터 메모:
구연산 농도: 5% (pH 2.8-3.2).
용해 속도: 0.55mm/h (깨끗한 물보다 1.8배 빠름).
온도 제한: 35℃ (온도 초과 시 역방향으로 감속합니다).
위산 보충 빈도: 2시간마다 1% 용액 투여.
이 방법은 초기 8시간의 용해 시간을 4.5시간으로 단축할 수 있지만, 폐액 처리에 주의해야 합니다! 저희 연구실에서는 폐액을 중화 처리를 위해 따로 모아두고 있으며, 절대 하수구에 직접 버리지 않습니다.
요약
수용성 필라멘트가 제조 산업에서 보이지 않는 마법사처럼 등장하고 있음을 발견했습니다. 물과 접촉하면 녹는 이 플라스틱 섬유는 복잡한 부품을 다루는 방식을 완전히 바꿔놓았 습니다. 작년에 저희 팀은 PVA 필라멘트를 사용하여 두께가 단 0.1mm에 불과한 티타늄 합금 칼날을 제작했습니다. 지지 구조는 따뜻한 물에 두 시간 담그자 흔적도 없이 사라졌는데, 이는 기존의 산세척 공정보다 6배나 빠른 속도입니다.
이러한 소재들은 우리의 상상력을 뛰어넘고 있습니다. 복잡한 구조적 지지 문제로 여전히 어려움을 겪고 있다면, 이제 '사라지는 플라스틱 보조제'에 기회를 줄 때입니다! 이 소재들은 제조 산업에 새로운 가능성을 열어주고 있습니다.
📞 전화: +86 185 6675 9667
📧 이메일: info@longshengmfg.com
🌐 웹사이트: https://lsrpf.com/
부인 성명
이 페이지의 내용은 정보 제공 목적으로만 작성되었습니다. LS 시리즈와 관련하여, 본 정보의 정확성, 완전성 또는 유효성에 대해 명시적이든 묵시적이든 어떠한 보증이나 진술도 하지 않습니다. 제3자 공급업체 또는 제조업체가 Longsheng 네트워크를 통해 제공하는 성능 매개변수, 기하 공차, 특정 설계 특징, 재료 품질 및 유형 또는 제조 기술에 대한 보증은 제공되지 않습니다. 이는 구매자의 책임입니다. 부품 견적을 요청하여 해당 부품에 대한 구체적인 요구 사항을 확인하십시오. 문의하기 더 자세한 정보 보기
LS 팀
LS는 맞춤형 제조 솔루션에 집중하는 업계 선도 기업입니다 . 20년 이상의 경험을 바탕으로 5,000곳 이상의 고객에게 서비스를 제공해 왔으며, 고정밀 CNC 가공 , 판금 가공 , 3D 프린팅 , 사출 성형 , 금속 스탬핑 및 기타 원스톱 제조 서비스를 제공합니다.
저희 공장은 100대 이상의 최첨단 5축 가공 센터를 갖추고 있으며 ISO 9001:2015 인증을 획득했습니다. 전 세계 150여 개국 고객에게 빠르고 효율적이며 고품질의 제조 솔루션을 제공합니다. 소량 생산이든 대량 맞춤 생산이든, 24시간 이내 최단 시간 내 납품으로 고객의 요구를 충족시켜 드립니다. LS Technology를 선택하는 것은 효율성, 품질, 그리고 전문성을 선택하는 것입니다.
더 자세한 내용을 알아보시려면 저희 웹사이트 www.lsrpf.com 을 방문해 주세요.
자주 묻는 질문
1. 수용성 수지란 무엇인가요?
수용성 수지는 PVA, BVOH처럼 물에 녹는 고분자 소재입니다. 3D 프린팅 지지 구조물이나 생분해성 의료 제품 등에 널리 사용됩니다. 환경 친화적이고 무독성이며, 용해 후 잔류물이 남지 않습니다.
2. 어떤 섬유가 물을 흡수합니까?
PVA와 BVOH 수용성 섬유는 물에 용해되어 탈착식 지지 구조물을 만드는 데 적합합니다. 일부 변형 셀룰로오스 섬유 또한 물을 흡수할 수 있으며 특수 기능성 부품을 제조하는 데 사용됩니다.
3. 젖은 필라멘트란 무엇을 의미합니까?
습기가 있는 필라멘트란 보관 중에 수분을 흡수하는 3D 프린팅용 와이어를 말합니다. 이러한 재질은 습기에 노출되면 쉽게 부서지고, 출력 시 노즐이 막히거나 기포가 발생하기 쉽습니다.
4. PLA와 PVA의 차이점은 무엇인가요?
PLA는 옥수수 전분으로 만든 3D 프린팅 소재로, 모델 본체 제작에 사용됩니다. 강도가 높고 친환경적입니다. PVA는 물에 녹는 서포트 소재로, 특히 복잡한 구조물을 프린팅할 때 사용됩니다. 습기에 약하므로 밀봉 처리가 필수적입니다. 이 두 소재는 보통 함께 사용됩니다.
자원
