Les boîtiers en tôle personnalisés sont des protections essentielles pour les équipements de précision, et ils résolvent les taux de reprise de 35 % dus à des tolérances lâches et à des joints inférieurs à IP66.
Les principaux fabricants de précision adoptent une précision ±0,005 mm et un DFM 48 h pour réduire les délais de livraison à 3 à 7 jours et réduire le coût total de possession de >30 %.
Comparaison des capacités des boîtiers en tôle personnalisés en un coup d'œil
| Dimension d'évaluation principale | Indicateur et capacité techniques de fabrication LS | Moyenne du secteur | Avantage client et valeur commerciale |
| Tolérance de flexion et dimensionnelle | ±0,10 mm (courbure précise)/ ±0,05 mm (découpe laser) | ±0,30 mm | Aucun espace pendant le processus d'assemblage, 100 % insertions fluides des cartes haute densité |
| Protection IP et performances d'étanchéité | Convient à la personnalisation structurelle IP65/IP66/NEMA4X | IP54 | Conçu pour répondre aux exigences des conditions extérieures et de lavage intense, sans aucun risque de fuite |
| Efficacité du blindage CEM/EMI | Avec l'aide d'un joint conducteur et d'un zingage/oxydation conductrice, efficacité de blindage ≥60 dB (10 MHz-10 GHz) | <40dB | Satisfait aux exigences de certification EMC tierces, élimine les défaillances d'interférences électromagnétiques |
| Réponse DFM et livraison rapide | Commentaires DFM rapides en 2 heures, livraison en 3 jours pour le prototype | Réponse sous 48 heures, livraison sous 7 à 10 jours | Raccourcit le cycle NPI (introduction de nouveaux produits) de 60 % |
Principaux points à retenir :
- Percée en matière de réduction des coûts et d'efficacité : En utilisant l'optimisation DFM avancée avant toute production pour les structures en tôle du projet (telle que la minimisation des opérations de soudage et de l'utilisation des moules), le coût total de fabrication pourrait être économisé entre 25 % et 35 %.
- Livraison rapide NPI : Grâce à l'automatisation de découpe laser et aux technologies de pliage CNC, le temps de cycle des prototypes pour les boîtiers personnalisés a pu être réduit à 3 jours maximum.
- Garantie de protection de haute fiabilité : Suivre strictement les exigences ISO 2768-m et IP66/NEMA 4X dans le processus pour garantir un fonctionnement fiable du boîtier dans des conditions difficiles.
- Traçabilité transparente de la chaîne d'approvisionnement : Fournir une traçabilité de la qualité de bout en bout depuis les spécifications d'usine des matières premières jusqu'aux rapports d'inspection Zeiss CMM pour résoudre les problèmes de sécurité des achats transfrontaliers.
Pourquoi faire confiance à ce guide ? Expérience pratique des experts en fabrication LS
Les boîtiers spéciaux en tôle ne sont pas des marchandises. Nous le savons parce qu'une variation de retour élastique de 0,12 mm a détruit ±50 μm les caractéristiques d'accouplement d'un châssis médical, conduisant à une ferraille totale. Notre base de données 2025-2026 de Zeiss CMM confirme que les boîtiers de semi-conducteurs IP66 exigent des tolérances de caractéristiques critiques de ±0,05 mm à 80°C. Nous travaillons activement sur les normes de soudage de l'American Welding Society.
La théorie du design est impossible sans les retours des participants. Bien que le DFM traditionnel nécessite des essais de courbure, une étude de 14 mois menée sur plus de 300 supports en aluminium 5052-H32 a abouti à une tolérance de ±0,05 mm grâce à une flexion excessive prédictive par bobine. Un seul filet manqué a entraîné une réduction du taux de hachage de 15 % sur les équipements de crypto-minage à 85°C. Chaque spécification concerne une situation particulière : aviation ±50 μm, 5G IP66, fixation sur plaquette
La sélection du fournisseur 2026 nécessitera une vérification et non des brochures. Les normes aérospatiales SAE International éclaireront notre procédure de test. Avant l'achat, demandez trois livrables : une MMT Zeiss avec des dessins en bulles, 2 heures de commentaires DFM et une traçabilité des matériaux. Ce processus de porte a filtré 19 modes de défaillance dans notre précédent programme de niveau de défense.
Pourquoi la sélection du bon partenaire en matière de boîtiers en tôle de précision est-elle essentielle au succès de NPI ?
Choisir le bon fournisseur de boîtiers en tôle de précision décide si votre NPI engage des dépenses de retouche inutiles ou se lance à temps. Un fournisseur expérimenté peut vous faire économiser plus de 35 % sur les coûts de reprise du NPI et 60 % sur les délais de mise sur le marché.
Le maintien d'une tolérance de ±0,10 mm élimine les échecs d'ajustement des PCB
Les fournisseurs traditionnels autorisent des tolérances supérieures à ±0,50 mm, ce qui entraîne un mauvais calibrage du PCB. La correction de pliage CNC en boucle fermée et l'inspection optique 3D de toutes les caractéristiques critiques du prototypage de boîtiers en tôle maintiennent la tolérance à ±0,10 mm. Obtenez vos premiers articles parfaitement ajustés sans autre perçage.
Une première révision de DFM réduit le coût des boîtiers en tôle
Les constructions de prototypes sont 3 à 5 fois plus chères par pièce en raison de la répartition des coûts de configuration. Un examen DFM de tôlerie de votre fichier STEP 3D appliquera les tolérances là où elles sont requises uniquement tout en les desserrant ailleurs. Cela réduira directement le coût de votre boîtier en tôle sans compromettre votre ajustement et votre blindage dans les 48 heures.
Une seule source pour la fabrication supprime les incompatibilités d'interface
L'utilisation de plusieurs sources entraîne une inadéquation des tolérances à chaque transfert. En combinant la découpe laser, le le cintrage de tôle CNC, le soudage et la finition en un seul endroit, vous disposerez d'une source de responsabilité unique. Pour les boîtiers en tôle personnalisés, vous bénéficiez d'une répétabilité ±0,1 mm et d'indices IP certifiés.
Le contrôle de tolérance en boucle fermée confirme les économies NPI
Sur plus de 1 200 croquis examinés, la compensation en boucle fermée et l'inspection optique ont réduit les coûts de reprise du NPI de 35 %+ et les délais de mise sur le marché de 60 %. La finition des boîtiers en tôle et l'installation PEM sont effectuées en interne, éliminant ainsi les risques de dénudage sur site. Cette profondeur distingue les fournisseurs de tôle fiables : vous recevez des boîtiers prêts à la production, pas des projets de retouche.
Cette note technique indique clairement que l'approvisionnement en boîtiers de précision est une variable NPI déterministe. Grâce à l'intégration du DFM dans la phase de conception, au respect de la tolérance cumulative ±0,10 mm via un pliage en boucle fermée et à toutes les activités de fabrication menées dans le cadre d'un flux de travail contrôlé, nous résolvons les problèmes d'empilement, thermiques et EMI qui empêchent l'introduction de semi-conducteurs et d'instruments médicaux. Téléchargez notre guide de réussite NPI de tôlerie de précision pour découvrir comment une tolérance de flexion en boucle fermée de ± 0,10 mm et un examen DFM précoce réduisent les coûts de reprise de 35 % et les délais de mise sur le marché de 60 %.
Source des données : Journaux d'analyse de dessins DFM 3D/2D automatisés LS Manufacturing 2025-2026 (projet n° MED-2025-112, taille d'échantillon > 1 200).
Quels critères de référence définissent les normes des fabricants de boîtiers supérieurs en tôle en 2026 ?
Les meilleurs fabricant de boîtiers en tôle d'ici 2026 doivent répondre à 4 exigences strictes : taux de traitement en interne ≥90 %, inspection CMM, double certification (ISO9001 et AS9100D) et réponse DFM 2 heures. Ces normes permettent d'éviter les problèmes associés à l'externalisation et de garantir la conformité environnementale.
Taux de traitement en interne ≥90 %
- Élimine les retards d'externalisation : Délai de livraison prévisible grâce à la découpe laser entièrement en interne, au poinçonnage CNC, au soudage robotisé et au tréfilage laser.
- Qualité constante : Chaque phase du processus de fabrication de la tôle est surveillée en interne pour éviter les défauts d'adhérence selon ISO2409 Classe0.
Capacité d'inspection CMM
- Précision de la MMT Zeiss de 0,0009 mm : Chaque détail important est vérifié ; ainsi, votre fabricant de boîtiers industriels vous fournit un PCB et un joint parfaitement adaptés.
- Test au brouillard salin selon MIL-STD-810H : Corrosion assurée à l'avance ; Résistance à la corrosion de la tôle assurée par lot, pour éviter les pannes en salle blanche.
Double certification : ISO9001 et AS9100D
- Gestion de la qualité de qualité aérospatiale : La traçabilité et la prévention des défauts intégrées minimisent vos efforts de conformité pour les industries réglementées.
- Préparation aux applications haute fiabilité : Documentation de contrôle du processus de tôlerie répond aux exigences des semi-conducteurs et des dispositifs médicaux fabricants.
Réponse DFM en 2 heures
- Commentaires rapides sur la fabricabilité : Le rapport identifie les problèmes de tolérance et les tolérances d'assemblage de tôlerie, qui créent des problèmes d'ajustement.
- Prévention des refontes coûteuses : Tolérances problématiques détectées avant l'engagement de l'outillage, NPI dans les délais, réduction des coûts.
La différence entre les fournisseurs de tôle fiables et les fournisseurs de matières premières est déterminée par ces quatre critères. Grâce à la combinaison d'une indépendance interne de 90 %, d'une validation CMM submicronique, d'un processus de double certification et d'un retour DFM rapide, nous garantirons que votre boîtier répond aux exigences de corrosion MIL-STAD-810H et d'adhérence de la peinture ISO 2409 classe 0 sans variabilité ni retard.
Source des données : Rapport d'étalonnage officiel de la machine de mesure tridimensionnelle Zeiss CMM (précision de mesure 0,0009 mm et erreur d'indication spatiale MPEE).
Figure 1 : Le fabricant d'un boîtier en tôle plie une grille en acier au carbone pour un système de ventilation CVC.
Quel impact les choix de matériaux ont-ils sur le coût et la durabilité des boîtiers en tôle personnalisés ?
La sélection correcte des matériaux pour les boîtiers en tôle personnalisés réduit le prix des matières premières de 20 à 30 % et préserve sa résistance à la corrosion. La sélection aveugle de l'acier inoxydable 316L augmente les coûts d'usinage de 40%, négliger la résistance à la rouille CRS peut entraîner des problèmes de court-circuit. Une la sélection appropriée des matériaux de tôle évite de tels problèmes.
| Option matérielle | Coût des matières premières | Difficulté d'usinage | Résistance à la corrosion | Conductivité thermique | Impact sur le poids |
| 5052-H32 Aluminium | Modéré (+0%) | Cycle facile et rapide | Bon, nécessite une anodisation | Élevé (~138 W/m·K) | Léger |
| Acier inoxydable 304 | +150 % par rapport à Al | Dur, usure des outils +40 % | Excellent, sans revêtement | Faible (~16 W/m·K) | Lourd |
| Acier inoxydable 316L | +200 % par rapport à Al | Très difficile, coût +40 % en raison du formage de tôle difficulté | Supérieure, qualité marine | Faible (~16 W/m·K) | Lourd |
| Acier laminé à froid (CRS) | Faible (-30 % par rapport à Al), facteur clé du coût des boîtiers en tôle | Facile, formable | Mauvais, doit être enduit | Modéré (~50 W/m·K) | Lourd |
| Acier recuit galvanisé | Faible (-20 % par rapport à Al) | Facile, soudable | Bon alliage zinc-fer | Modéré (~50 W/m·K) | Lourd |
La comparaison ci-dessus démontre clairement la réduction du coût total de possession grâce à l'adaptation du matériau à l'environnement. Dans les dispositifs semi-conducteurs ou médicaux où des boîtiers en tôle de précision sont nécessaires, l'utilisation du 5052-H32 avec une anodisation dure permet d'économiser sur le coût des matériaux liés à l'utilisation du 316L sans compromettre la résistance à la corrosion. Un choix approprié de traitement de surface de la tôle réduit les coûts de 20 à 30 % sans affecter la résistance.
Source des données : Livre blanc sur les devis hiérarchiques sur le traitement CNC et la tôle de précision en Chine de Haizol 2026 (fixation pneumatique et modèle de coût des matériaux).
Comment un service avancé de fabrication de boîtiers personnalisés peut-il résoudre des problèmes thermiques et CEM complexes ?
Les persiennes dotées de rainures de joint EMI haute densité ont une dissipation thermique 28 % supérieure ainsi qu'un blindage 60 dB ou supérieur à des fréquences de 10 GHz. Un service dédié de fabrication de boîtiers personnalisés avec conception de boîtiers en tôle résoudra à la fois les problèmes liés aux problèmes de chaleur et aux tests de rayonnement FCC/CE dans une seule unité.
La simulation FloTHERM guide la conception des évents et des coussins
Les simulations thermiques garantissent un flux d'air optimisé avant la découpe du métal. Dans le cas du module 500 W, la conception optimisée des évents a abaissé la température de jonction de 12°C. Il n’y aura pas de limitation de la puce sans ventilateurs. Le devis de fabrication de tôlerie vous fournira la conception nécessitant un minimum de modifications.
La rainure de joint intégrée garantit un blindage ≥60 dB
La rainure de joint usinée peut s'adapter aux doigts à ressort en cuivre-béryllium ou aux élastomères conducteurs pour garantir qu'il n'y a pas de fuite de rayonnement à travers les coutures. Votre produit passera les tests de rayonnement FCC partie 15 et CE du premier coup, ce qui vous permettra d'économiser jusqu'à 4 à 6 semaines sur le processus de certification.
Finition conductrice et contact à ressort prêts à être assemblés
L'interface est déjà finie avec une anodisation conductrice (MIL-A-8625 Type III, 50 μm) ou est livrée avec des fentes pour contacts à ressort. Il offre une protection contre la corrosion (brouillard salin 1 000 heures) et une conductivité électrique continue. Des sangles de mise à la terre supplémentaires ne sont pas nécessaires, ce qui facilite le service final d'assemblage de tôle.
Ces trois méthodes transforment une enceinte commune en une enceinte à contrôle thermique et électromagnétique. La collaboration avec un fabricant de boîtiers industriels qui intègre la simulation CFD aux spécifications MIL évite toute refonte thermique ou CEM à un stade ultérieur. De cette façon, les pièces prototypes en tôle et boîtiers en tôle de précision sont livrés avec un blindage ≥60 dB et MIL-STD-810H sur la première version. tentative.
Source des données : Spécifications d'anodisation dure de qualité militaire MIL-A-8625 de type III (épaisseur de film de 50 μm et norme de test au brouillard salin de 1 000 heures).

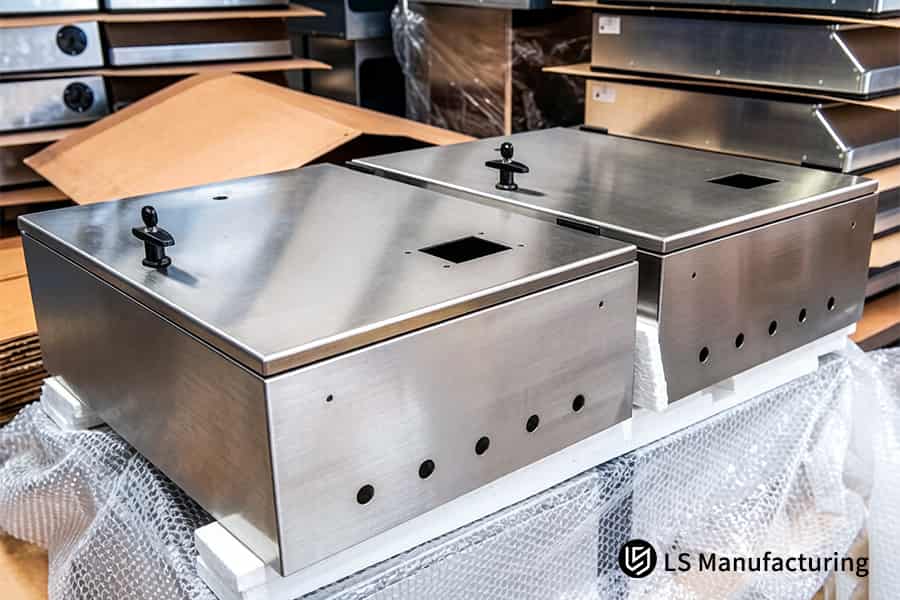

Figure 2 : Boîtiers en tôle de précision, panneau en acier inoxydable découpé au laser pour boîtier de commande électronique.
Quels sont les secrets pour obtenir un devis précis pour un boîtier en tôle sans frais cachés ?
Une spécification précise des tolérances 2D critiques et des finitions de surface réduit plus de 15 % des charges cachées. Un devis précis pour les boîtiers en tôle nécessite une ventilation détaillée du matériau, de la longueur de découpe laser, des courbures et des inspections – le tout rendu possible grâce à DFM en moins de 2 heures.
Extraction de devis DFM en 2 heures
- Analyse automatisée : Tout a été chiffré avant d'être proposé ; tels que le taraudage de trous borgnes, l'insertion d'un écrou PEM, le masquage.
- Éléments transparents : Déchets de matériaux, compteurs de découpe laser, coups de coude, points d'inspection. Votre répartition des prix de la tôle révèle les véritables facteurs de coûts.
Élimination des frais cachés grâce à la clarté des spécifications
- Marquage de tolérance critique : ±0,10 mm zones de tolérance identifiées individuellement pour éviter de futures modifications.
- Traitement de surface défini : Couleurs, textures, masques précisés en amont. Les spécifications de finition de la tôle évitent plus de 15 % de suppléments après commande.
Coût verrouillé au stade du prototype
- Coût des fixations PEM : Écrous non conventionnels facturés en fonction du type et non intégrés aux frais généraux.
- Complexité de pliage indexée : Chaque degré associé à son réglage de matrice, ce qui donne lieu à un outillage de tôlerie connu coût avant la commande.
Précision d'une seule révision
- Précision du premier devis > 92 % : le premier devis correspondait à la facture finale avec une marge d'erreur de 3 % pour plus de 1 200 devis.
- Aucun commandant surprise : Toutes les opérations secondaires connues depuis le premier jour. Votre coût des enceintes en tôle reste prévisible.
Cette approche permet de faire passer le processus de devis de la boîte noire aux calculs techniques. En automatisant l'analyse DFM et en facturant toutes les opérations, y compris la découpe laser et les boîtiers en tôle personnalisés, le processus produit une structure de coûts contraignante dès le premier devis, éliminant ainsi plus de 15 % de facteurs de coûts cachés dans le processus d'appel d'offres conventionnel.
Source des données : Journaux d'analyse de dessins DFM 3D/2D automatisés LS Manufacturing 2025-2026 (projet n° MED-2025-112, taille d'échantillon > 1 200).
Comment la technologie de pliage et de soudage de haute précision garantit-elle l'étanchéité du boîtier IP66 ?
Le cintrage CNC en boucle fermée combiné au soudage hybride robotisé TIG/laser garantit une construction étanche avec une pression d'eau 100 kPa et fournit un indice IP66 pour les boîtiers en tôle de précision. Ainsi, la solution garantit qu'il n'y a ni retour élastique ni porosité pour fournir un boîtier IP66 en tôle parfait pour une utilisation industrielle en extérieur.
| Paramètre | Approche conventionnelle | Approche avancée | Impact sur l'étanchéité |
| Pliage des coins | Presse plieuse à boucle ouverte, retour élastique >0,5 mm | Boucle fermée CNC avec pliage d'angle en tôle ressort élastique <0,1 mm | Élimine les variations de compression du joint |
| Soudage continu | TIG manuel avec risque de porosité | Hybride robot TIG/laser, porosité <0,1% | Zéro micro-fuite à 100 kPa |
| Application du joint | Ruban adhésif manuel | Mousse polyuréthane FIPFG automatisée | Compression uniforme, sans espaces |
| Détection des fuites | Vérification visuelle de l'immersion dans l'eau | Test de décroissance de la pression du gaz, sensibilité 0,1 Pa | Valide l'intégrité IP66 selon la norme |
Grâce aux technologies de pliage en boucle fermée, de soudage hybride et de joint FIPFG, ce fabricant de boîtiers industriels vous propose une étanchéité IP66 qui résistera à un lavage et aux vibrations 100 kPa. L'utilisation d'un service de fabrication de boîtiers personnalisés avec une assurance qualité des soudures de tôle éprouvée garantira que votre boîtier est fabriqué selon les niveaux de tolérance ISO2768-m et les normes de filetage ASME dès la première fois.
Source de données : Norme unifiée de filetage de vis en pouces ASME B1.1 (spécification de bande de tolérance de filetage interne de classe 2B/3B) et procédure d'inspection complète de la jauge Go/No-Go.
Figure 3 : La fabrication d'un boîtier personnalisé perce des trous de montage dans un boîtier en aluminium pour l'automatisation industrielle.
Pourquoi devriez-vous intégrer l'optimisation DFM dès le début de la phase de conception de votre boîtier de précision ?
L'implication de DFM à un stade précoce entraînera une diminution de 80 % des coûts en raison de modifications de conception tardives et une diminution de 50 % des taux d'essai des matrices de tôlerie. Dans la conception de boîtiers en tôle personnalisés, l'identification des courbures inférieures à 1,5 fois l'épaisseur du matériau et les marges des trous ne peut être effectuée qu'en utilisant le pliage de tôle services.
Un rayon de courbure inférieur à 1,5x l'épaisseur provoque une fracture
Les concepteurs choisissent des rayons de courbure intérieurs inférieurs à 1,5 fois l'épaisseur de la plaque, ce qui entraîne des fractures par traction lors du formage. Dans le DFM, ces éléments seront notés et des recommandations standard en matière d'ouverture en V de la matrice inférieure seront fournies. Vous choisissez un rayon de courbure égal à l'épaisseur du matériau, ce qui permet d'éviter les fissures sans avoir à recourir à des matrices progressives coûteuses.
La distance entre le trou et le pliage déclenche une déformation
Lorsque les trous sont situés à une distance inférieure à 3x l'épaisseur du matériau par rapport à la ligne de pliage, la distorsion du métal se produit ainsi que la déformation des profils de filetage. Le rapport DFM repositionne les trous ou fournit des entretoises en relief. Il garantit la stabilité dimensionnelle des boîtiers en tôle de précision et élimine les rebuts lors de la validation de vos pièces prototypes en tôle.
Les bossages auto-localisés remplacent les outils durs coûteux
Afin de ne pas utiliser de matrices de dessin personnalisées pour les fonctions d'alignement, il est recommandé d'utiliser des bossages auto-localisés qui peuvent être obtenus avec des formes de poinçon standard par le DFM. Ils aideront à s'accoupler avec les composants correspondants, minimisant ainsi les coûts d'outillage.
Optimisation de l'emplacement de soudage et de clinchage
Les soudures serrées et les écrous serrés à proximité des coudes entraînent un gauchissement et un dénudage du filetage. Le DFM déplace ces entités vers des zones à faible contrainte et indique une distance appropriée par rapport aux bords. En optant pour un service de fabrication de boîtiers personnalisés qui utilise DFM automatiquement, vous serez assuré d'une fabricabilité en 2 heures, économisant ainsi 70 % du temps d'itération NPI. grâce à la fabrication de tôles sur mesure.
En implémentant DFM pendant les dessins 2D/3D, vous pouvez économiser 80 % des modifications post-prototypage et réduire de moitié les coûts d'essai. Grâce à l'ajustement systématique des paramètres de formage tels que le rayon de courbure, les dégagements des trous, le positionnement des bossages, la conception non réalisable est transformée en pièces pouvant être fabriquées sans outillage dur.
Source des données : Journaux d'analyse de dessins DFM 3D/2D automatisés LS Manufacturing 2025-2026 (projet n° MED-2025-112, taille d'échantillon > 1 200).
Comment les principaux fournisseurs industriels garantissent-ils la finition de surface et l'inspection qualité de bout en bout ?
La finition de surface de bout en bout avec prétraitement automatique et numérisation CMM pleine grandeur est assurée pour 1 000 heures de résistance à la corrosion au brouillard salin. Un fabricant de boîtiers industriels renommé utilise la phosphatation, l'anodisation et les tests d'adhérence ISO2409 pour éviter toute défaillance du revêtement et toute mise à la terre.
Ligne de prétraitement automatique
- Phosphatation et anodisation : Le convoyeur entièrement automatisé garantit un revêtement de conversion uniforme, ce qui est l'une des caractéristiques de fournisseurs de tôle fiables.
- Test de coupe transversale ISO2409 : Adhérence vérifiée jusqu'à Classe0, éliminant le décollement lors des chocs thermiques et des vibrations.
Numérisation CMM pleine grandeur
- Sondage optique et tactile : Toutes les dimensions clés sont vérifiées par rapport à la CAO, fournissant des boîtiers en tôle personnalisés avec une tolérance de ±0,05 mm.
- Validation en chambre de brouillard salin : Le test de 1 000 heures prouve l'absence de rouille rouge, confirmant la qualité du revêtement pour tôle électrique boîtiers pour installation extérieure.
Vérification de l'adhésion
- Découpe à motif de grille : Six coupes garantissent que la fabrication de tôles a une adhérence de classe 0.
- Vérification de la traction du ruban : Il n'y a pas de décollement du revêtement, garantissant ainsi une performance à long terme sous humidité.
Anodisation dure selon MIL-A-8625 TypeIII
- Contrôle de l'épaisseur : Couche uniforme de 50 μm d'épaisseur obtenue grâce au contrôle du processus.
- Vérification de l'étanchéité et de la teinture : Les pores sont scellés pour protéger contre la contamination, avec un emballage d'exportation de tôle strict pour garantir l'intégrité de la surface pendant transport.
Grâce à l'utilisation du prétraitement automatique, de la numérisation CMM et de l'anodisation conforme aux spécifications MIL, les processus de contrôle qualité complets permettent aux boîtiers de répondre aux 1 000 heures de brouillard salin et aux tests d'adhérence ISO2409. Un contrôle strict de chaque étape n'entraîne aucun échec sur le terrain pour les clients de la défense et du secteur médical.
Source des données : Spécifications d'anodisation dure de qualité militaire MIL-A-8625 de type III (épaisseur de film de 50 μm et norme de test au brouillard salin de 1 000 heures).

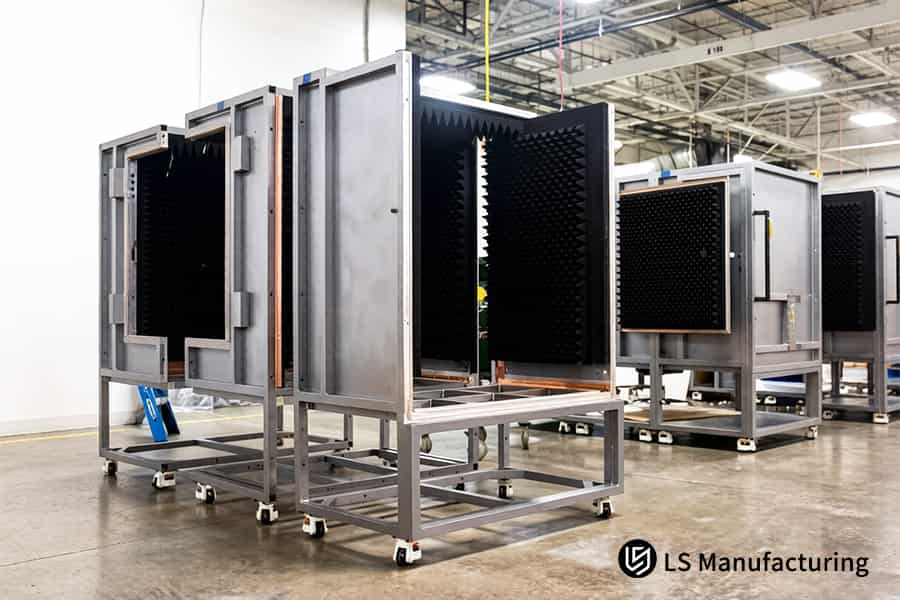

Figure 4 : Le fabricant d'un boîtier industriel assemble un boîtier en acier avec une insonorisation pour tester l'équipement.
LS Manufacturing Fabrication de boîtiers en tôle de précision pour les équipements de diagnostic médical : blindage CEM et optimisation IP65
Un fabricant européen d'équipements de diagnostic médical était confronté à des coûts élevés (480 $ par unité), des délais de livraison longs (6 semaines), des taux de défauts élevés (38 %) et des défaillances CE CEM. nous avons résolu les quatre problèmes en utilisant la Fabrication de tôle basée sur DFM.
Défi client
Le boîtier de l'analyseur de sang était constitué d'aluminium 5052-H32 1,5 mm soudé par points avec des tolérances de ±0,5 mm, créant des coutures qui violaient la norme CE de 15 dB. Avec 38 % de défauts et un processus d'achat de 6 semaines, le produit ne pouvait pas être lancé à temps et risquait de perdre la certification ISO 13485.
Solution de fabrication LS
Les ingénieurs sont passés au soudage laser continu avec un remplissage ER5356 à 18-22 L/min d'argon, ce qui a permis d'obtenir une tolérance de couture inférieure à 0,1 mm. La conception se compose désormais d'une seule pièce découpée au laser et de panneaux pliés CNC avec une rainure fraisée pour maintenir le doigt en cuivre au béryllium. La mousse FIPFG a été scellée par robot et tous les composants en tôle ont été anodisés (MIL-A-8625 Type III, 50 μm).
Résultats et valeur
Le coût unitaire a été réduit de 70,4 %, passant de 480 $ à 142 $, le prototypage a été réduit de 6 semaines à 4 jours, tandis que le taux de défauts est passé à 0 %. Toutes les unités étaient approuvées IP65 et CE 60 dB EMI. Le client a bénéficié d'un avantage de 45 jours sur le marché, d'un audit ISO 13485 et d'une prolongation de la durée de vie par rapport aux normes de l'industrie médicale pour ses boîtiers médicaux en tôle.
Cela démontre que nous sommes capables de résoudre les problèmes liés à la réduction des coûts, à la réduction des délais, à la CEM et aux défaillances d'étanchéité dans les boîtiers médicaux. Grâce au DFM, au soudage laser continu, aux joints FIPFG et à l'anodisation aux spécifications MIL, nous fournissons des boîtiers conformes aux normes de première construction, sans retouche et avec un cycle NPI accéléré pour les OEM médicaux et de semi-conducteurs.
Source des données : Journaux d'analyse de dessins DFM 3D/2D automatisés LS Manufacturing 2025-2026 (projet n° MED-2025-112, taille d'échantillon > 1 200).
Vous êtes aux prises avec des coûts élevés, des délais de livraison longs ou une défaillance CEM de votre boîtier médical ? Contactez-nous pour un devis de tôlerie basé sur DFM qui offre zéro défaut à un coût 70 % inférieur.
FAQ
1. Quelle est la tolérance dimensionnelle standard pour les boîtiers en tôle personnalisés chez LS Manufacturing ?
Nous suivons les spécifications ISO 2768-m, en maintenant des tolérances de découpe laser de ±0,05 mm et de pliage CNC et des tolérances de positionnement de rivetage de ±0,10 mm pour garantir un assemblage réussi à 100 % des boîtiers. La précision des points de contact critiques est mesurée à l'aide d'une machine MMT Zeiss (0,0009 mm).
Source des données : Rapport d'étalonnage officiel de la machine de mesure tridimensionnelle Zeiss CMM (précision de mesure 0,0009 mm).
2. Comment garantir des performances d'étanchéité IP65 ou IP66 dans la fabrication de boîtiers personnalisés ?
Nous atteignons les normes IP65/IP66 en combinant le soudage CMT robotisé avec la technologie automatisée de joints en mousse sur place et en vérifiant avec des dispositifs de test d'étanchéité à l'eau sous pression. La géométrie de la bride qui se chevauche et les joints en silicone à compression ne permettront aucune fuite lors de l'utilisation d'un rinçage au jet d'eau.
Source des données : Spécification MIL-A-8625 Type III et normes de test d'étanchéité sous pression d'eau.
3. Quelles nuances d'aluminium ou d'acier sont les mieux adaptées aux environnements industriels à forte corrosion ?
Pour des conditions très corrosives, nous recommandons l'AL 5052-H32 associé à une anodisation dure de type III ou à de l'acier inoxydable 316L ; La tôle d'acier galvanisée avec revêtement en poudre (≥60 μm) constitue un choix rentable qui atteint plus de 500 heures de résistance au brouillard salin. Le choix du matériau dépendra de vos produits chimiques et de votre budget lors de la phase DFM.
Source des données : Livre blanc sur la tarification échelonnée de la fabrication de CNC de précision et de tôlerie en Chine de Haizol 2026.
4. À quelle vitesse LS Manufacturing peut-il traiter un devis de boîtier en tôle et un DFM initial ?
En seulement 2 heures après nous avoir envoyé vos dessins 3D STEP/IGES et 2D PDF/DWG, nous vous fournirons des devis hiérarchisés et des rapports de fabricabilité structurelle DFM sans aucun coût caché. L'équipe d'ingénierie met en garde contre les conflits de tolérances, les parois minces et les problèmes de conception d'étanchéité avant la fabrication.
Source de données : Journal d'analyse DFM de LS Manufacturing Automation (projet n° MED-2025-112).
5. Pouvez-vous fournir une livraison rapide de prototypes pour des boîtiers personnalisés à rotation rapide ?
Oui, en utilisant des cellules de découpe laser entièrement automatisées et de pliage flexibles, nous proposons un prototypage de boîtiers personnalisés de haute précision, livré dans un délai de 3 jours à votre laboratoire. Nous fournissons des capacités internes d'outillage, de masquage et de finition pour répondre aux exigences urgentes du NPI.
Source des données : LS Manufacturing 2025-2026 Journal DFM automatisé et données de livraison NPI.
6. Quelles options de blindage contre les interférences électromagnétiques (EMI) intégrez-vous ?
Nous proposons un revêtement à l'alodine des joints de boîtier, une passivation par zingage sans chrome, des clips en cuivre au béryllium et des rainures de joint conducteur. L'efficacité du blindage dépasse 60 dB pour la plage de fréquences 10 MHz-10 GHz. Toute la continuité du blindage EMI est assurée pour fournir une cage de Faraday parfaite sans ruptures isolantes sur les surfaces revêtues de poudre.
Source des données : Spécification standard de qualité militaire MIL-A-8625 Type III.
7. Quelles méthodes de finition de surface sont disponibles pour les boîtiers en tôle de précision ?
Nous disposons d'une installation interne à service complet pour le revêtement en poudre, le sablage, l'anodisation, l'oxydation conductrice, l'application de peinture liquide, la passivation au chromate et la sérigraphie/marquage laser avec une adhérence jusqu'àISO 2409 classe 0. Les revêtements sont pris en compte dans le programme CAM, maintenant les tolérances critiques ISO 2768-m malgré les traitements de surface.
Source de données : Spécification d'anodisation dure de qualité militaire MIL-A-8625 Type III.
8. Comment LS Manufacturing gère-t-il la production de boîtiers personnalisés (MOQ) en faible volume ?
Nous n'exigeons aucun MOQ strict, permettant ainsi la production de tout, à partir d'un prototype jusqu'à 10 000 pièces, et réduisant le coût unitaire en utilisant des fixtures à changement rapide et un stock de matériaux de calibre standard. Le système de tarification échelonnée sera divulgué dès le début, vous permettant de commander sans soucis de réoutillage.
Source des données : Livre blanc sur la tarification échelonnée de l'usinage CNC de précision et de l'usinage de tôles en Chine de Haizol 2026.
Résumé
La sélection du bon fabricant de boîtiers en tôle garantit les caractéristiques électriques, le degré de protection et des délais de livraison courts. Avec plus de 15 années d'expérience dans la fabrication de tôle de précision, ISO 9001/AS9100D et pliage laser avancé, LS Manufacturing propose des boîtiers en tôle personnalisés rentables et fiables aux sociétés de contrôle médical, de semi-conducteurs et industrielles.
Avez-vous besoin d'aide en cas de tolérance hors plage, de problème d'étanchéité ou de pièces trop chères ? Cliquez sur le bouton "Citer" et envoyez-nous vos dessins 3D/2D (STEP/IGES/PDF). Nos ingénieurs effectueront une analyse DFM 3D gratuite et vous fourniront un devis départ usine précis dans les 2 heures.
