La fabricación de chapa metálica , uno de los campos más importantes de la metalurgia, implica el mecanizado preciso y el conformado de chapa para satisfacer diversas necesidades, desde piezas sencillas hasta componentes estructurales complejos. Desde la fabricación de automóviles hasta equipos eléctricos, desde la aviación hasta la fabricación de muebles, la comodidad y la diversidad de las técnicas de fabricación de chapa metálica han respaldado numerosos productos. Este artículo ofrece una visión general de las técnicas de fabricación de chapa metálica, los materiales típicos y cómo elegir un proveedor de calidad, con consejos prácticos para sus proyectos.

¿Qué es la fabricación de chapa metálica?

La fabricación de chapa metálica es un proceso de conformado y trabajo de metales aplicado principalmente a chapas metálicas de menos de 6 mm de espesor. Conforma piezas, conjuntos o piezas estructurales mediante una serie de operaciones de trabajo en frío, que incluyen corte, plegado, punzonado, soldadura y tratamiento de superficies. Este tipo de proceso se utiliza ampliamente en las industrias automotriz (p. ej., carrocerías), electrónica (p. ej., piezas metálicas de computadoras y teléfonos celulares), aeroespacial, de construcción, de equipos médicos y de telecomunicaciones, y es una tecnología clave para la fabricación actual.

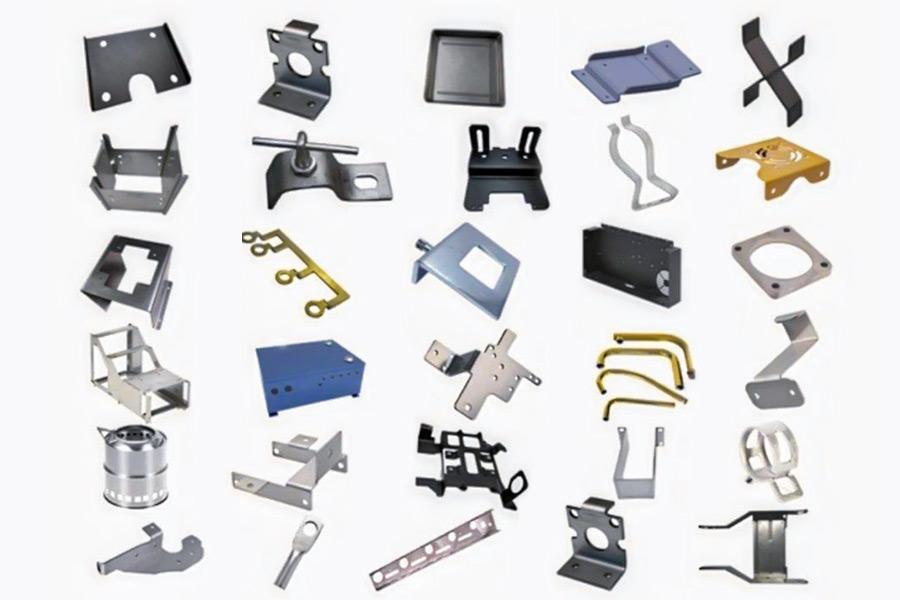

¿Cuáles son los diferentes tipos de fabricación de chapa metálica?

1. Corte: Definición precisa de la forma básica

El corte es la primera operación en la fabricación de chapa metálica, que determina la forma básica y la precisión dimensional del producto.

• Corte por láser : Utiliza un rayo láser de alta energía para fundir o vaporizar el material, logrando una gran precisión y cortando formas complejas. Se puede utilizar con una amplia gama de materiales y espesores.
• Corte por plasma: utiliza gas ionizado de alta temperatura (plasma) para fundir el material, ideal para el corte rápido de láminas más gruesas.
• Corte por chorro de agua: utiliza agua a presión ultra alta (normalmente mezclada con abrasivos) para corte en frío, sin zona afectada por el calor y mejor para materiales sensibles a la temperatura.
• Troquelado : utiliza una matriz para perforar la chapa metálica a alta velocidad, con altísima eficiencia y es ideal para producciones de gran volumen de formas estándar.

2. Doblado: El secreto de las formas tridimensionales

El plegado transforma chapas metálicas planas en configuraciones tridimensionales.

• Plegado: la presión, la velocidad y el ángulo controlados proporcionan un plegado preciso.
• Conformado a presión: utiliza una matriz para crear la curva en la chapa metálica, lo cual es adecuado para formas complejas.

La fabricación profesional de chapa metálica debe tener en cuenta las tendencias de recuperación elástica del material y el margen de curvatura, y utilizar fórmulas empíricas y técnicas de compensación técnica para lograr la precisión dimensional final.

3. Formación: La transición de lo plano a lo tridimensional

• Estampación: Producción en masa muy efectiva de piezas con formas complejas mediante prensas y matrices.
• Conformado de rodillos: Deformación progresiva de chapa metálica a través de una serie de rodillos, adecuado para productos de sección tubular o de canal largos.

4. Soldadura: El arte de las conexiones fuertes

La calidad de la soldadura tiene una influencia directa en la resistencia estructural y la apariencia de un producto:

• Soldadura TIG: Con electrodo de tungsteno y protección de gas inerte, es adecuada para soldaduras de alta calidad de acero inoxidable, aluminio y otros metales.
• Soldadura MIG: Al ser una alimentación de alambre continua, es extremadamente eficiente y adecuada para chapas más gruesas.
• Procesos especializados: Se requieren tecnologías especiales y pasos de pretratamiento para materiales especializados, como chapa galvanizada y aleaciones de aluminio.

5. Montaje y tratamiento de superficies: garantía de la calidad final

El ensamblaje ensambla los componentes para formar el producto final mediante soldadura, remachado, atornillado y otros métodos. Los tratamientos superficiales (pintura, recubrimiento en polvo, enchapado y pulido) proporcionan resistencia a la corrosión y mejoran la apariencia.

¿Cuáles son los materiales comunes utilizados en la fabricación de chapa metálica?

Existe una variedad de aleaciones y formas de chapa metálica que se utilizan en la fabricación y el procesamiento. A continuación, se enumeran algunos de los materiales de chapa metálica más utilizados y sus propiedades.

¿Cómo funciona el proceso de fabricación de chapa metálica?

Paso 1: Diseño y creación de prototipos utilizando software CAD

Utilice software de diseño asistido por computadora (CAD) para diseñar detalladamente piezas de chapa metálica según las necesidades del cliente y los requisitos del proyecto. Durante el proceso de diseño, deben considerarse el tamaño, la forma, el material, el espesor y los requisitos de procesamiento y ensamblaje posteriores de las piezas de chapa metálica.
Verificar y modificar el diseño a través de tecnología de creación rápida de prototipos (como la impresión 3D ) o modelos hechos a mano para garantizar que el diseño satisfaga las necesidades reales.

Paso 2: Seleccionar materiales según los requisitos del proyecto

Seleccione el material adecuado entre una variedad de materiales de chapa metálica según los requisitos del proyecto. Los materiales de chapa metálica más comunes incluyen chapas laminadas en frío, chapas de acero galvanizado, acero inoxidable, aluminio, etc. Al seleccionar los materiales, se deben considerar factores como la resistencia del material, la resistencia a la corrosión, el rendimiento del procesamiento y el costo. Una vez seleccionados los materiales, proceda a su adquisición. Asegúrese de que los materiales adquiridos cumplan con los requisitos de diseño y cuenten con los certificados de calidad correspondientes.

Paso 3: Cortar, doblar y dar forma al metal

Utilice equipos como cortadoras láser, cizallas o punzones para realizar cortes precisos en los materiales. Durante el proceso de corte, es necesario garantizar la precisión y la calidad del borde. A continuación, se utilizan equipos como una dobladora, una laminadora de placas o un molde para doblar y dar forma al material cortado. Durante el proceso de moldeo, es necesario controlar el ángulo y el radio de doblado, así como la precisión del conformado.

Paso 4: Soldar y ensamblar las piezas

Utilice equipos de soldadura (como soldadura TIG , MIG, soldadura por resistencia, etc.) para soldar piezas de chapa metálica . Durante el proceso de soldadura, es necesario garantizar la calidad de la costura, la resistencia y el control de la deformación. Ensamble las piezas soldadas para formar una pieza de chapa metálica completa. Durante el proceso de ensamblaje, es necesario asegurar la precisión del ajuste y la calidad del ensamblaje entre las piezas.

Paso 5: Operaciones de acabado como pintura, recubrimiento en polvo y pulido.

Tratamiento superficial de piezas de chapa metálica, como chorro de arena, eliminación de óxido, decapado, etc., para mejorar la calidad de la superficie y la adherencia.
Las piezas de chapa metálica se pintan o se recubren con pintura en polvo según las necesidades del cliente. La pintura y el recubrimiento en polvo protegen las piezas de chapa metálica de la corrosión y el desgaste, a la vez que mejoran su estética. Pula y lije las piezas de chapa metálica para mejorar el acabado y el brillo de la superficie.

¿Por qué es importante la fabricación de chapa metálica en la manufactura?

La fabricación de chapa metálica incluye diversas técnicas que ofrecen numerosas ventajas. Las piezas finales tienen un espesor de pared uniforme y propiedades mecánicas excepcionales. A continuación, se presentan algunas de las principales ventajas de la fabricación de chapa metálica.

1. Precisión y eficiencia

La precisión y eficiencia de la fabricación de chapa metálica son excepcionales. Es adecuada tanto para la producción de prototipos como de piezas finales. Además, es fundamental comprender que la mayoría de las técnicas de chapa metálica están automatizadas. El uso de software CAD y mecanizado CNC elimina los errores humanos. Como resultado, los productos finales suelen presentar pocas o ninguna deformación.

2.Versatilidad

El proceso de fabricación de chapa metálica utiliza diversas técnicas y herramientas. Esto facilita la elección del método más adecuado para su proyecto. Además, la fabricación de piezas metálicas no limita los materiales disponibles. Existen miles de metales compatibles. Sin embargo, la aplicación de la pieza final influirá en el material utilizado.

3. Producción de alta capacidad a bajo costo

Con la fabricación de chapa metálica, se puede lograr una capacidad de producción acorde con las demandas del mercado. Si bien el costo inicial puede ser elevado y el tiempo de preparación prolongado, la producción mejora al comenzar. Cuantas más piezas se produzcan, mayor será el ahorro.

4. Fabricación de componentes ligeros

La fabricación de chapa metálica produce piezas ligeras y duraderas. Su excelente relación peso-resistencia las hace útiles en la fabricación de piezas para la industria automotriz y aeroespacial. En definitiva, reduce los costos de fabricación y mejora el consumo de combustible.

5.Diseños personalizados

La fabricación de chapa metálica permite crear diseños innovadores para fabricar piezas personalizadas y únicas. Es flexible y transforma fácilmente las chapas metálicas en piezas personalizadas y estéticamente atractivas. El fabricante de chapa metálica puede generar ideas innovadoras y producir productos funcionales y personalizados.

¿Por qué elegir los servicios de fabricación de chapa metálica de LS?

Al seleccionar un proveedor de servicios de fabricación de chapa metálica, tenga en cuenta los siguientes factores clave:

• Certificaciones y Sistemas de Calidad: Certificaciones como la ISO 9001:2015 aseguran la estandarización de procesos y el control de calidad.
• Capacidades técnicas y equipos: Un equipo avanzado (como máquinas de corte por láser de fibra y prensas plegadoras CNC) y un equipo calificado garantizan la calidad.
• Soporte de diseño: Brindamos análisis de diseño para función (DFM) para ayudar a los clientes a optimizar los diseños y reducir costos.
• Servicio integral: Nuestro servicio integral, desde la obtención de materiales hasta el tratamiento de superficies, ahorra a los clientes tiempo y esfuerzo.
• Precio-Rendimiento: Ofrecemos precios competitivos sin comprometer la calidad.

LS Sheet Metal Fabrication Services, con su equipo técnico profesional, equipos avanzados y un sistema integral de gestión de calidad, brinda a los clientes una solución integral desde la optimización del diseño hasta la entrega del producto terminado, garantizando una relación calidad-precio óptima en cada proyecto.

Preguntas frecuentes

1.¿Cuáles son los tipos de fabricación de metal?

La fabricación de metales incluye principalmente procesos como corte, doblado, conformado y ensamblaje. El corte es el paso fundamental en el procesamiento de metales, que se utiliza para cortar materiales metálicos en las formas y tamaños requeridos; el doblado es el proceso de doblar materiales metálicos según un ángulo o forma determinados; el conformado: pasar materiales metálicos a través de moldes u otras herramientas, proceso de deformación plástica para obtener la forma y el tamaño deseados; y el ensamblaje: es el proceso de combinar múltiples piezas metálicas mediante soldadura, remachado, atornillado, etc., para formar un producto completo.

2.¿Cuáles son los métodos de fabricación de chapa metálica?

La fabricación de chapa metálica es una rama importante del procesamiento de metales, principalmente la fabricación de chapas metálicas. Los métodos de procesamiento de chapa metálica más utilizados incluyen: corte por láser: el corte por láser se caracteriza por su alta precisión, alta eficiencia y su idoneidad para el corte de formas complejas; plegado: el uso de equipos como las plegadoras CNC para doblar chapas metálicas en la forma deseada; soldadura: es una tecnología clave para la conexión de múltiples componentes de chapa metálica. Los métodos de soldadura más utilizados incluyen la soldadura por arco de argón, la soldadura por puntos y la soldadura láser.

3.¿Cuáles son los diferentes tipos de chapa metálica?

Las láminas metálicas son materias primas importantes en el procesamiento de metales y se pueden clasificar en diversos tipos según su composición y usos: ① Placa de aluminio: Presenta buena conductividad eléctrica y térmica, además de resistencia a la corrosión, ligereza y alta resistencia. Se utiliza ampliamente en la industria aeroespacial, la fabricación de automóviles, la construcción y otros sectores. ② Acero inoxidable: Presenta excelente resistencia a la corrosión y a las altas temperaturas, y se utiliza ampliamente en el procesamiento de alimentos, equipos médicos, equipos químicos y otros sectores. ③ Acero galvanizado: Al recubrir la superficie de la placa de acero con una capa de zinc, se mejora su resistencia a la corrosión y su vida útil. Se utiliza ampliamente en la construcción, el transporte, los electrodomésticos y otros sectores.

4.¿Cuáles son las 3 técnicas de fabricación de metales?

Corte, doblado y soldadura son las tres tecnologías fundamentales en la fabricación de metales: Corte: Es el primer paso en la fabricación de metales y se utiliza para cortar materias primas en las formas y tamaños requeridos. Doblado: Modifica la forma de los materiales metálicos para que se ajusten a los requisitos de diseño del producto. Soldadura: Es una tecnología clave para la unión de piezas metálicas. Mediante la soldadura, se pueden combinar varias piezas para formar una estructura completa del producto.

Resumen

Como tecnología fundamental de la fabricación moderna, la fabricación de chapa metálica sigue desempeñando un papel clave en diversas industrias gracias a su versatilidad, flexibilidad y asequibilidad. Con los continuos avances e innovaciones tecnológicas, las capacidades de fabricación de chapa metálica seguirán expandiéndose, ofreciendo más posibilidades a los diseñadores e ingenieros de productos. Ya sea que necesite crear prototipos o producir a gran escala, comprender los fundamentos de la fabricación de chapa metálica y la selección de procesos le ayudará a tomar decisiones más informadas.
