Услуги прецизионного фрезерования с ЧПУ: индивидуальные решения для обработки сложных нестандартных деталей

Услуги прецизионного фрезерования с ЧПУ часто не могут обрабатывать сложные детали с такими характеристиками, как толщина менее 1 мм или внутренние лабиринты, отправка обратно сообщений о «необрабатываемости» или затраты на перепроектирование, или детали, выходящие из строя из-за механической нагрузки. Это происходит из-за неспособности стандартного 3-осевого подхода заранее анализировать технологичность или доступность станков или искажения тонких стенок проектируемых деталей.

Мы решаем эту проблему, включая анализ технологичности с самого начала в качестве партнера по проектированию. Наше решение — это подход, основанный на моделировании, который является более активным подходом к решению проблем. Он включает в себя компенсацию предварительной деформации, которая, как было показано, улучшает критическую плоскостность поверхности почти в 15 раз с 0,15 мм до 0,03 мм .

Услуги по прецизионному фрезерованию с ЧПУ: основное руководство

Мы принципиально решили проблему Задача фрезерования с ЧПУ преобразования сложных и изысканных конструкций в осязаемые детали , которые неизменно обеспечивают гарантированные характеристики точности и качества. Это включает в себя микронную точность, превосходное качество поверхности и строгое соблюдение всех других критически важных характеристик и функциональных параметров, как было изначально задумано. Результат приносит существенную выгоду, экономя ваше время, снижая общие затраты и полностью устраняя необходимость компромисса в отношении качества.

Почему стоит доверять этому руководству? Практический опыт экспертов LS Manufacturing

На тему прецизионных фрезерных услуг с ЧПУ написано бесчисленное количество статей и блогов. Однако это не академический трактат. Мы — компания, поле битвы, зона военных действий, где мы ежедневно сталкиваемся с проблемой «необработанных» деталей, деталей со сверхтонкими стенками, деталей сложной геометрии. Но, в отличие от других компаний, наш опыт — это не просто знания, а с трудом завоеванный опыт выживания и процветания.

Наша методология основана на прочной основе инженерного анализа с использованием ТВИ Глобал норм, с применением субтрактивных, а также Аддитивное производство (AM) методы для достижения наилучшего результата. Так же, как и при обработке с компенсацией предварительной деформации, при которой плоскостность была увеличена с 0,15 мм до 0,03 мм , мы можем решить проблему искажений, напряжений и точности при работе с нестандартными деталями.

Вся информация, которую мы вам предоставляем, основана на нашем опыте. Мы являемся партнером по производственному проектированию, и мы здесь, чтобы помочь вам знаниями, которые мы используем каждый день, чтобы уберечь вас от дорогостоящих ошибок и помочь вам воплотить в жизнь ваши самые инновационные конструкции деталей с максимальной эффективностью.

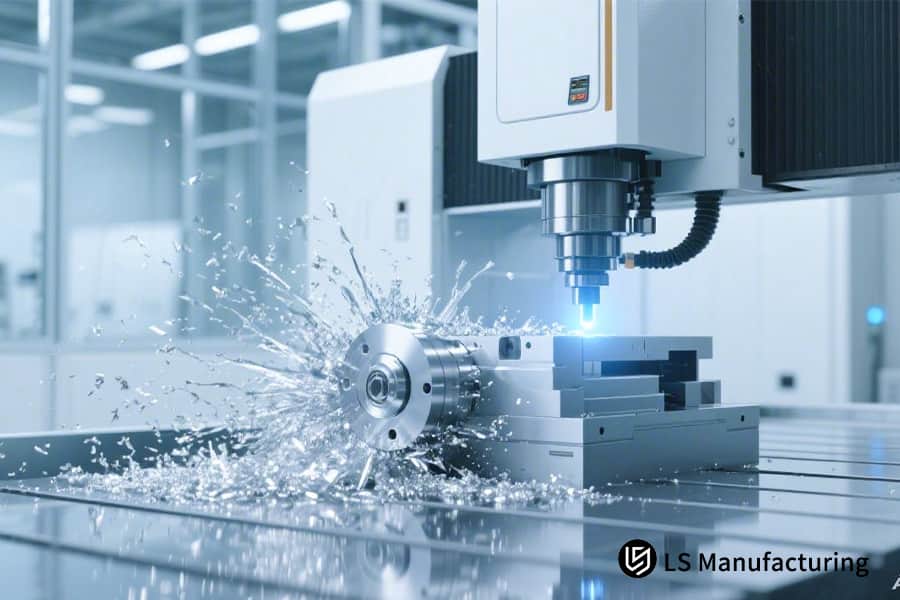

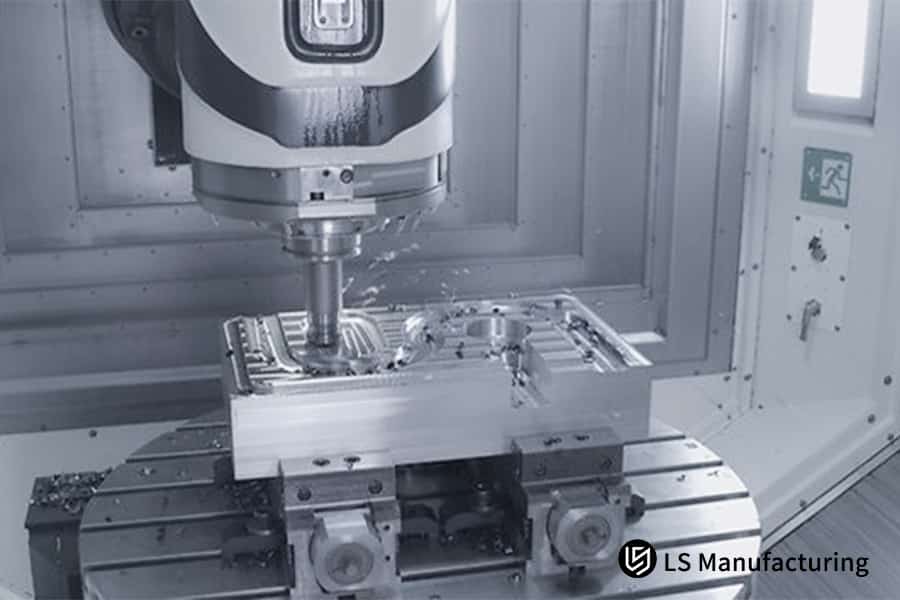

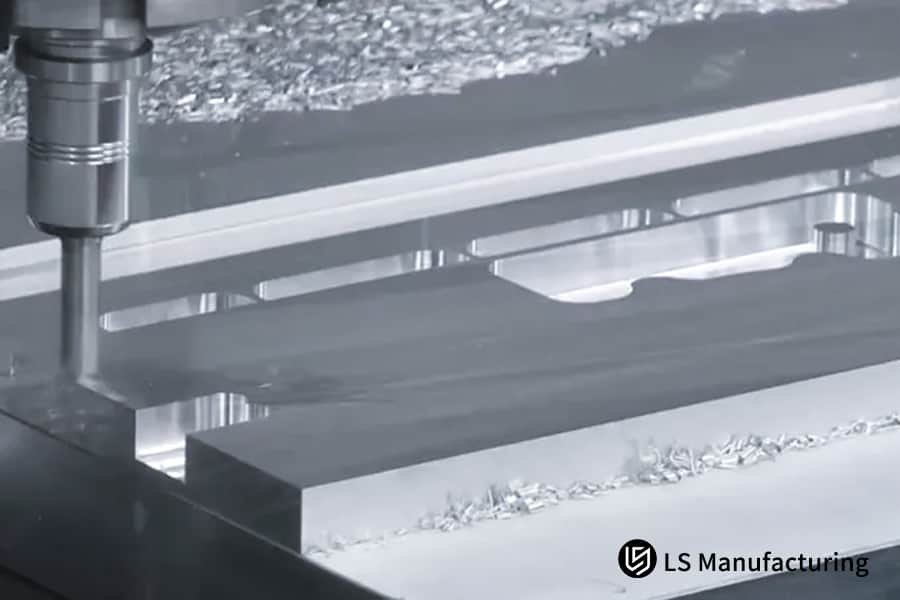

Рис. 1. Активное фрезерование легированной стали с высокими допусками для изготовления сложных деталей на заказ в автомобильной и аэрокосмической промышленности.

Как профессиональные услуги фрезерования с ЧПУ оценивают «доступность инструмента» сложных деталей?

Производственный сбой происходит из-за того, что инструмент недоступен для изготовления детали правильной геометрии. Поэтому профессиональное фрезерное обслуживание сложных деталей на станке с ЧПУ начинается с тщательного анализа доступности инструмента. Это дальновидный подход, поскольку он учитывает весь процесс и все задействованные инструменты.

Динамическое моделирование столкновений в CAM

Мы выходим за рамки статического просмотра 3D-модели. Используя сложные инструменты CAM, мы теперь можем моделировать всю Траектория фрезерного инструмента с ЧПУ , проверка столкновений между держателем инструмента, инструментом и деталью . Это точный анализ того, какие инструменты различной длины и диаметра доступны для всех полостей и зон подрезов. Это фактическая основа для всех стратегий обработки, а также для областей высокого риска, где необходимо стратегическое планирование.

Количественная оценка глубоких полостей и узких каналов

Важным результатом является расчет соотношения длины и диаметра инструмента, необходимого для обработки глубоких участков. Когда соотношение превышает 5:1, механическая обработка представляет собой операцию с высоким риском, поскольку инструменты будут изгибаться и резонировать. Мы предоставляем полезную информацию, например, рекомендуем изменить конструкцию, чтобы увеличить радиус внутреннего угла с 0,5 мм до 1 мм , что позволяет использовать стандартные инструменты, экономит 40% производственных затрат и обеспечивает стабильность процесса.

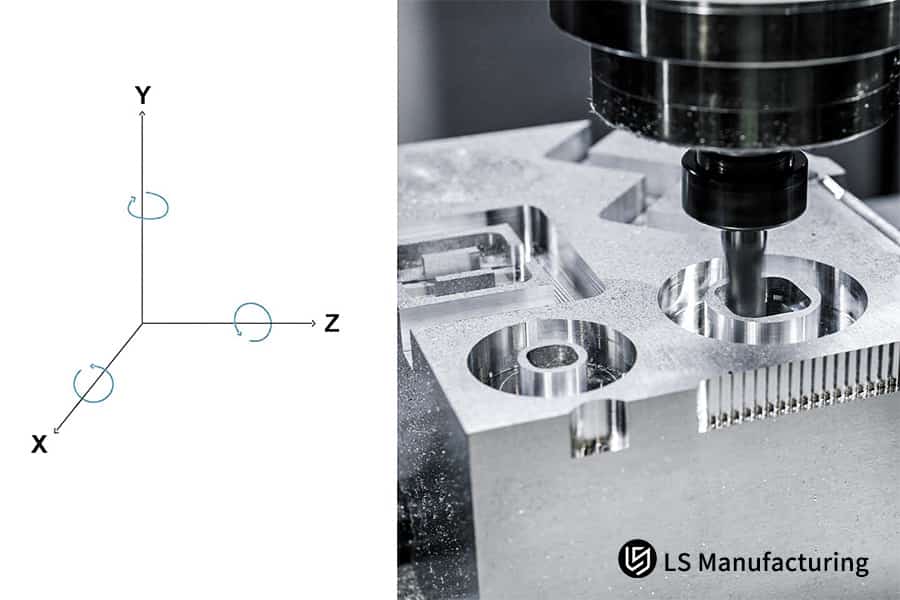

Стратегическое планирование многоосной обработки

Этот анализ окончательно определяет необходимые возможности машины. Элементы классифицируются как требующие полного одновременного движения по 5 осям для обработки боковой стенки, по сравнению с элементами, которые можно эффективно обрабатывать с помощью индексированного движения по 3+2 осям . Такая оценка технологичности является точной и обеспечивает наиболее оптимальное и экономичное фрезерование с ЧПУ выбирается с самого начала, а не неэффективно использовать 5-осевой станок для функции, которую может эффективно обрабатывать 3-осевой станок.

Оптимизация внутренних пересечений и подрезов

Мы анализируем наименьший размер инструмента, необходимый для эффективной очистки внутренних углов детали («радиусы пола») , и анализируем способность этого инструмента эффективно выполнять задачу, не мешая окружающим стенкам детали. Это ключевой шаг в обеспечении удаления материала в областях, к которым стандартные библиотеки инструментов не могут эффективно получить доступ.

В этом разница между фрезерные услуги с ЧПУ и настоящий инженерный партнер. Мы берем то, что потенциально может пойти не так в производственном процессе, и превращаем это в спроектированный и выполняемый процесс. Мы предоставляем нашим клиентам доступ к действенным данным, которые гарантируют, что их самые сложные детали не только проектируются, но и изготовляются. Наша документация представляет собой техническую основу партнерства, основанную не на общих заявлениях о возможностях, а на конкретных аналитических результатах.

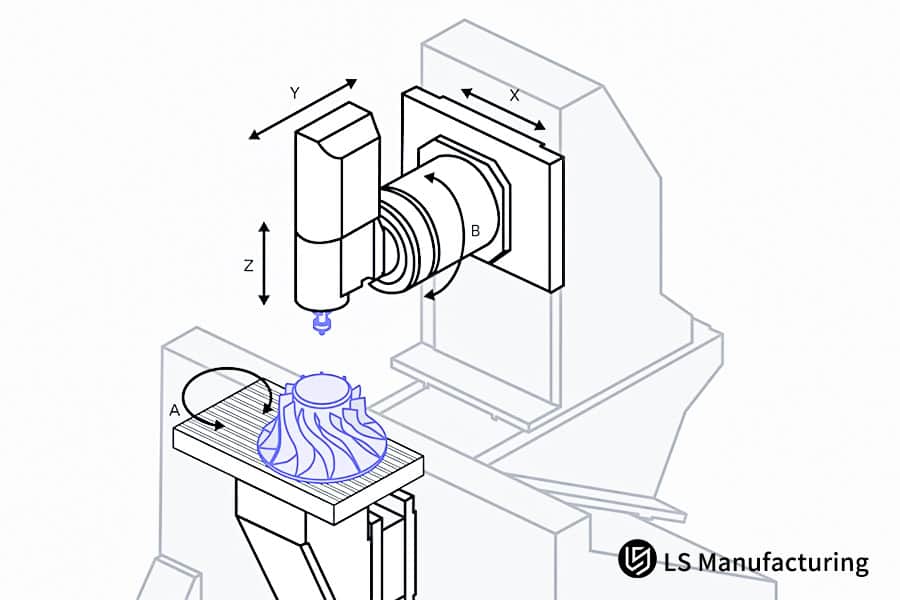

Как выбрать оптимальную стратегию одновременного многоосного фрезерования для нестандартных деталей?

Недостаточно просто иметь 5-осевой станок; эффективная реализация его возможностей имеет решающее значение для его эффективности и качества работы. Для услуг прецизионного фрезерования с ЧПУ соответствующие Стратегия 5-осевого фрезерования является фундаментальным элементом производства детали. Следующий документ предлагает тактическое руководство по эффективному сопоставлению конкретных характеристик деталей с эффективными многоосными стратегиями.

Наши индивидуальные решения для сложных геометрий снижают риски сложных проектов фрезерования с ЧПУ за счет прогнозирования и контроля сил и доступа с помощью документированных стратегий. Этот эмпирический подход, основанный на характеристиках, надежно преобразует сложные конструкции в производственные детали с известным качеством, стоимостью и сроками выполнения для передовых секторов.

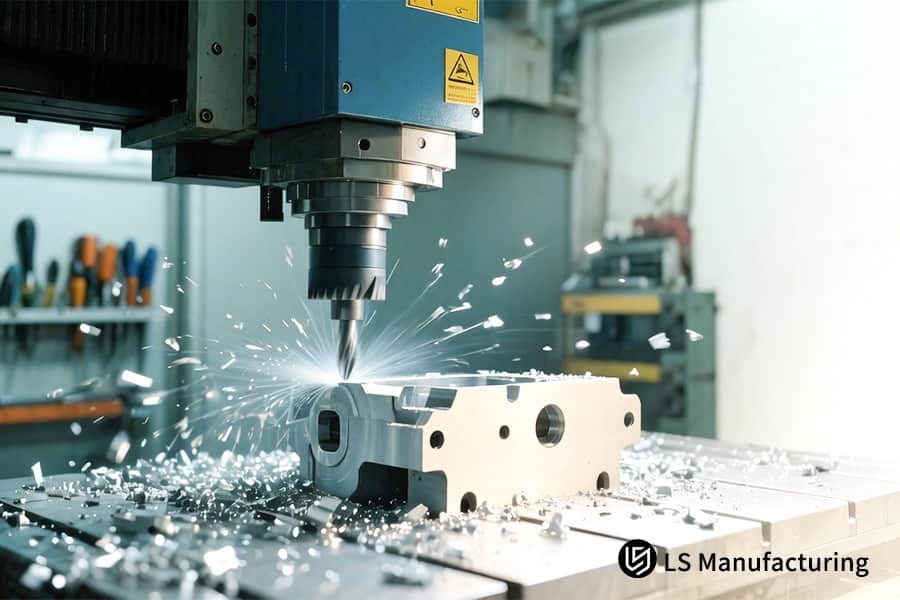

Рисунок 2. Фрезерование на станке с ЧПУ сложных деталей из металлического сплава с жесткими допусками для специализированного высокотехнологичного производства.

Как услуги высокоточного фрезерования с ЧПУ контролируют деформацию при обработке тонкостенных и сложных конструкций?

Деформация является основной проблемой при обработке монолитных деталей с большим удлинением. Настоящий Фрезерование с ЧПУ будет решать эту проблему, а не простое крепление, с помощью сложного, многоуровневого инженерного подхода для прогнозирования, предотвращения и исправления искажений, возникающих во время обработки.

Оптимизация последовательности процессов с помощью моделирования FEA

• Основное действие:​ Используйте моделирование FEA для расчета перераспределения напряжения после каждой операции обработки.
• Реализация:​ Создать симметричный шахматный подход для удаления материала , чтобы противодействовать внутреннему напряжению.
• Результат: Создается базовая последовательность обработки для контроля искажений в их источнике, что является важным фактором для фрезерование с ЧПУ с жесткими допусками .

Многоэтапная получистовая и чистовая обработка

1. Основное действие: Создайте «понижающую» последовательность обработки для получения окончательных размеров детали.
2. Реализация: после получерновой обработки оставить припуск 0,5 мм , снять напряжение, а затем удалить оставшиеся 0,25 мм двумя более легкими проходами.
3. Результат: Постепенно снимается напряжение, позволяя детали стабилизироваться между операциями обработки, эффективный метод контроля деформации тонкостенных деталей .

Активная компенсация ошибок в процессе

• Основное действие: Внедрить машинное сканирование после получистовой обработки.
• Реализация: Сравните отсканированную деталь с ее исходным проектом САПР , чтобы создать «карту компенсации», которая смещает окончательную траекторию фрезерования.
• Результат: Активная компенсация искажений – компенсационное фрезерование в процессе обработки метод, который обеспечивает точность, превышающую возможную при пассивной компенсации.

Это наш комплексный подход к глубокоэшелонированной защите. Это то, что отличает хорошее партнер по фрезеровке с ЧПУ на заказ помимо остального, когда дело касается ваших критически важных приложений. Мы взяли на себя задачу, присущую сложным проектам фрезерования с ЧПУ , и сделали ее предсказуемым результатом. Наш подход, подтвержденный снижением искажений >70 % на стандартных тонких стенках алюминия аэрокосмического класса, — это то, что в конечном итоге требуется для обеспечения необходимой уверенности, необходимой для однозначных микронных допусков на самых сложных геометриях.

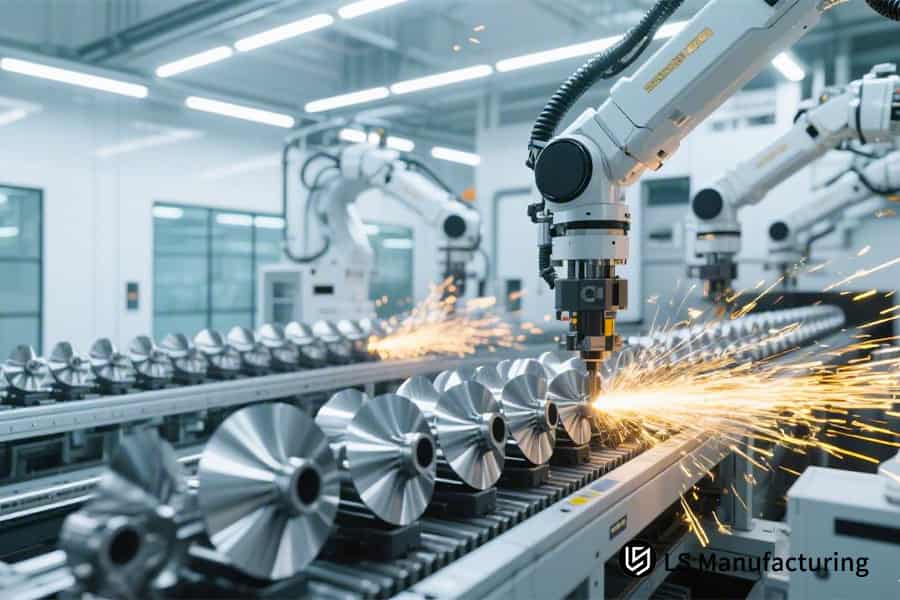

Рисунок 3. Роботизированное фрезерование с ЧПУ позволяет изготавливать прецизионные металлические детали для высокотехнологичных промышленных производственных решений.

Какие специализированные решения для фрезерования с ЧПУ необходимы для миниатюрных и нестандартных функций?

Когда размеры элементов уменьшаются до миллиметровых или даже субмиллиметровых размеров, реализовать решения по обработке становится невозможно. Для эффективной обработки микродеталей необходимо реализовать решения для микрофрезерования учитывать физические соображения. Возможности определяются комплексным набором решений. Набор решений следующий:

Микроинструментальные и высокоскоростные шпиндельные системы

Мы используем твердосплавные инструменты, а также инструменты с алмазным покрытием диаметром всего 0,1 мм , а также высокоскоростные шпиндельные решения со скоростью вращения шпинделя более 40 000 об/мин . Это обеспечивает сохранение скоростей резания, минимизацию износа инструмента и обеспечение жесткости. прецизионное микрофрезерование сложных функций.

Расширенные стратегии управления процессами и охлаждения

Эвакуация стружки – еще один важный момент. Для эффективной эвакуации стружки, а также из соображений теплового режима необходимо внедрить смазку минимальным количеством (MQL) или охлаждение паровым туманом. Это обеспечивает эффективную эвакуацию стружки и создание точной среды вблизи границы раздела резания. Это исключает повторное приваривание стружки к заготовке или инструменту, что является критическим видом отказа при обработке нестандартных деталей .

Интегрированная визуальная метрология и внутрипроизводственная верификация

Системы машинного зрения с большим увеличением имеют решающее значение для этого процесса. Они необходимы для настройки инструмента и обнаружения поломок микроинструментов, а также для предварительного контроля микродеталей на станке. Эта замкнутая проверка является важной частью высокоточная фрезерная обработка с ЧПУ для такого масштаба работы.

Протоколы экологического и стратегического машиностроения

Для успешной обработки микродеталей на станках с ЧПУ необходимо не только контролировать траекторию инструмента, но и среду, в которой она выполняется. Обычно это выполняется в чистой комнате с регулируемой температурой, свободной от каких-либо воздействий окружающей среды и температуры. Протоколы обработки включают легкое радиальное зацепление, оптимизацию траектории инструмента и последовательную обработку для окончательного соблюдения допусков.

Этот интегрированный, не зависящий от оборудования подход является нашей методологией для индивидуальная обработка с ЧПУ для сложных деталей с миниатюрными элементами. Решение нашей основной проблемы достигается за счет контроля всей технологической цепочки от интерфейса инструмент-шпиндель до экологической устойчивости. Это позволяет нам превратить рискованную задачу микрообработки в предсказуемый и повторяемый процесс. Результатом является наша способность поставлять компоненты, такие как оптические матрицы, с точностью до ±5 мкм , отвечающие экстремальным требованиям медицинских технологий, оптики и микроэлектроники.

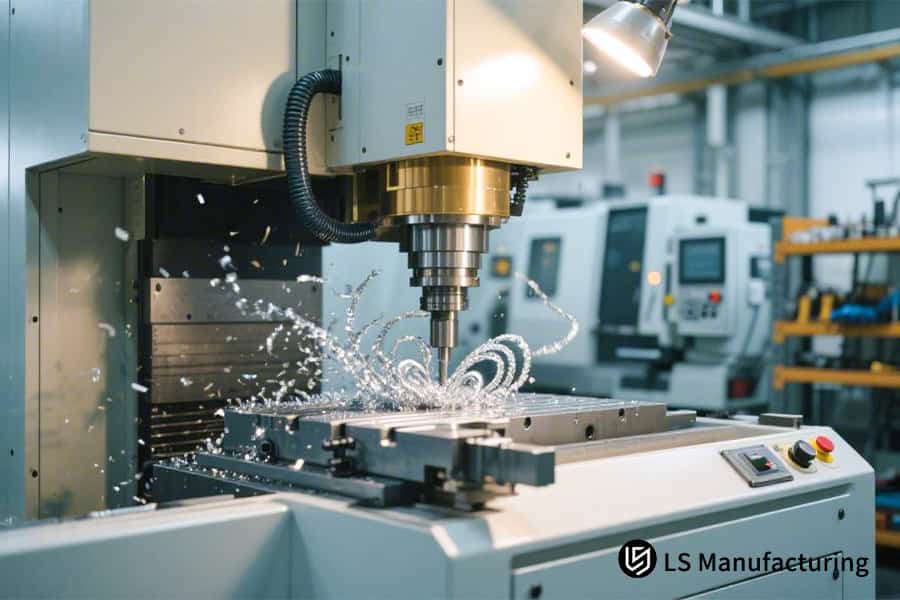

Рисунок 4. Обеспечение высокоточного фрезерования на станках с ЧПУ металлических компонентов с жесткими допусками в промышленном применении.

LS Manufacturing — Производство полупроводникового оборудования: проект прецизионного фрезерования керамико-композитных алюминиевых подложек в модулях переноса пластин

Обработка на станках с ЧПУ сложных компонентов из различных материалов находится на переднем крае нестандартное фрезерование на ЧПУ . В данном примере используется опорная плита модуля переноса пластин — керамический диск из оксида алюминия, припаянный к алюминиевому корпусу. Задача требовала прецизионной обработки подложек хрупких композитов — процесса, для которого стандартная обработка не подходит и необходим новый подход.

Клиентский вызов

Это включало фрезерование тысяч микровоздушных отверстий в керамике , а также направляющих в алюминии с точным позиционным выравниванием ± 15 мкм . Традиционное фрезерование сложных деталей на станке с ЧПУ было невозможно из-за таких проблем, как сколы керамики, межфазное растрескивание и термическая деформация, которые являются результатом различных свойств материала. Это привело к полной остановке разработки инструмента нового поколения для клиента.

Производственное решение LS

В случае фрезеровка керамико-алюминиевого композита Для уменьшения силы резания керамики, которая является хрупким материалом, применялась ультразвуковая вибрационная обработка с помощью инструмента с алмазным покрытием. Вакуумное приспособление, напоминающее обработанную керамику, использовалось для обеспечения точной обработки алюминия за один установ. Для обеспечения точного производства применялось зондирование в процессе производства, которое компенсировало отклонения на микронном уровне.

Результаты и ценность

Все заявленные характеристики были достигнуты, так как микроотверстия не содержали сколов, паяное соединение осталось целым, а точность позиционирования осталась в пределах ±15 мкм . Успех этой сложной детали позволил нам немедленно интегрировать модули клиента, что привело к увеличению производительности их инструмента на 20% . Этот проект укрепил нашу позицию как поставщика Фрезерные решения с ЧПУ для экстремальных комбинаций материалов, что напрямую отвечает потребностям производства критически важных полупроводниковых приборов.

Этот LS Производство полупроводникового корпуса подчеркивает нашу способность предложить комплексное производственное решение. Мы решаем проблемы обработки с высоким уровнем риска с помощью интегрированных технологических инноваций, которые решают сложные конструкции компонентов из нескольких материалов, обеспечивая создание надежных и пригодных для производства деталей для самых экстремальных отраслей промышленности.

Решайте сложные задачи при обработке нескольких материалов с помощью прецизионных фрезерных станков с ЧПУ от LS Manufacturing, разработанных с точностью до микрона.

Как совместная оптимизация проектирования может снизить стоимость фрезерной обработки сложных деталей на станке с ЧПУ?

Настоящая оптимизация затрат на сложные компоненты осуществляется не в процессе составления предложения, а на начальном этапе проектирования посредством активного сотрудничества. Наш индивидуальные услуги фрезерования с ЧПУ включать в себя углубленное совместное проектирование сложных деталей , при котором выполняется действенный анализ «Проектирование для технологичности» (DFM), который помогает выявить и устранить факторы, влияющие на затраты, не после создания траектории инструмента, а до этого, превращая возможность чрезмерного проектирования в экономически эффективное решение.

Такой системный подход к анализу технологичности является прямым ответом нашим клиентам на сложные фрезерные проекты с ЧПУ . Наш анализ позволяет нашим клиентам принимать обоснованные решения с помощью подхода, основанного на данных. Это приводит к гарантированной потенциальной экономии затрат для наших клиентов на 15-30% . Наш анализ соответствует предсказуемому результату проекта, в котором технологичность заложена с самого начала для достижения оптимальной производительности.

Как при оценке поставщиков фрезерных станков с ЧПУ можно проверить их реальную способность обрабатывать сложные нестандартные детали?

При выборе поставщика В решениях для фрезерования с ЧПУ необходимо отличать настоящего инженерного партнера от механического цеха. Тщательный Оценка поставщика решений для фрезерования с ЧПУ сосредоточено на методологии решения проблем и процессе проверки, а не только на предлагаемом оборудовании. Этот процесс проверки имеет решающее значение для проверки работоспособности нестандартных деталей :

Требуйте упреждающего анализа DFM

• Действие:​ Запросите предварительный отчет о проектировании технологичности в качестве этапа процесса запроса цен.
• Фокус оценки: Оцените степень обратной связи о доступности инструментов, стабильности деталей и стратегиях крепления, выходящих за рамки базовой геометрии.
• Ценность: показывает их способность активно решать проблемы до начала процесса программирования.

Проведите аудит базы знаний о процессах

1. Действие: Спросите их об их предыдущих проблемных областях в проектах, таких как болтовня, искажения и т. д., и о том, как они решили эти проблемы.
2. Цель оценки: Оценить базу знаний библиотеки процессов и инструментов моделирования, таких как FEA и CFD .
3. Ценность: четко определяет разницу между реактивным устранением неполадок и аналитическим подходом с использованием известных методов для гарантии результата.

Проверка метрологии и систем качества

• Действие: Провести аудит своих внутренних метрологических систем сложной геометрии .
• Цель оценки: ​Оценить использование КИМ, профилометров поверхности и встроенных в машину систем зондирования в качестве средства гарантия качества для сложного фрезерования .
• Ценность: Это гарантирует, что они не только имеют возможность производить детали, но и могут окончательно доказать, что детали соответствуют спецификациям или превосходят их .

Эта структурированная оценка представляет собой обзор инженерной дисциплины, которая входит в передовые услуги фрезерования с ЧПУ . Применяя эти критерии, вы можете найти партнера, который имеет подтвержденную успешную историю, тем самым снижая риски для вашей программы, гарантируя, что над вашими самыми сложными проектами будет работать команда, способная воплотить их в технологическую реальность .

Часто задаваемые вопросы

1. Сколько времени занимает изготовление образца сложной, нестандартной детали — от исходных чертежей до готового прототипа?

Обычно это занимает от 4 до 8 недель , в зависимости от сложности детали, включая проверку процесса, программирование, оснастку, механическую обработку и проверку . Этот срок может быть продлен для очень сложных деталей или для требований к специализированным инструментам, а подробный график этапов проекта будет предоставлен после анализа процесса.

2. Какой уровень точности вы обычно можете гарантировать для сложных деталей из алюминиевых сплавов?

Мы можем добиться допусков на размеры ±0,025 мм , геометрических допусков плоскостности и истинного положения до 0,05 мм , а также допусков по толщине ±0,05 мм для тонкостенных элементов. Для деталей из стали или других конкретных материалов точность можно контролировать в зависимости от свойств используемого материала.

3. Как обеспечить единообразие при производстве небольших партий сложных деталей?

Мы можем обеспечить единообразие при производстве небольших партий сложных деталей за счет использования «стандартизированных технологических пакетов». После завершения первой проверки первой части изготавливаемых деталей конкретный процесс, используемый для создания детали, а также используемые инструменты документируются в стандартном документе. Документ будет использоваться для репликации, а не воссоздания процесса создания детали.

4. Откажетесь ли вы от заказа, если конструкция представляет собой серьезные проблемы с обработкой?

Мы не отказываемся от заказов. Вместо этого нам нравится решать проблемы. Мы будем рады предложить вам полный отчет DFM и работать с вами над изучением потенциальных улучшений конструкции. Однако, если мы определим, что конструкция действительно неработоспособна, мы сообщим вам об этом и предложим возможные решения.

5. Предлагаете ли вы комплексные услуги — от фрезерования сложных деталей до обработки поверхности и нанесения специальных покрытий?

Да, мы делаем. Мы предлагаем полные и комплексные услуги и можем выполнить всю цепочку, чтобы предложить вам полный контроль над всем процессом, от начальной фазы обработки до окончательной обработки и отделки.

6. Каков ваш минимальный объем заказа (MOQ)? Поддерживаете ли вы производство единичных прототипов?

Мы полностью предлагаем возможность изготовления цельного прототипа. Для сложных, нестандартных деталей первоначальный прототип является решающим фактором снижения риска для всего проекта. Таким образом, наш минимальный заказ-одна штука.

7. Как вы поступаете в ситуациях, когда проблемы обнаруживаются во время сборки или использования, особенно если есть подозрение, что проблема связана с процессом механической обработки?

Мы немедленно начнем совместное расследование. Мы предоставим полные записи процесса обработки и отчеты о проверках , а также окажем помощь в анализе первопричин отказов. Если будет окончательно установлено, что причина проблемы возникла в результате нашего производственного процесса, мы возместим все понесенные расходы.

8. Как мне инициировать консультацию по проекту сложной, нестандартной детали?

Пожалуйста, предоставьте 3D-модель (формат STEP) и 2D-чертежи (формат PDF), а также краткое описание функции детали, критериев производительности и любых проблем, возникших на данный момент. Мы начнем анализ в течение двух рабочих дней, после чего проведем встречу для обсуждения проекта с вами.

Краткое содержание

Точное производство сложных, нестандартных деталей по своей сути является проверкой предусмотрительности и контроля. Для этого требуется компания, которая не только выполняет инструкции, но и способна предвидеть физические конфликты, такие как помехи или деформации, и имеет процесс их преодоления. Ключевая ценность заключается не в стоимости оборудования, а в объединении возможностей станка, материаловедения, механики резки и измерений в детерминированный процесс, который преобразует виртуальную модель в реальную деталь.

Есть ли «упрямый» компонент, удерживающий вашу цепочку поставок? Вы ищете партнера, который соответствует вашему видению будущего? Отправьте нам свою часть сегодня! Наш Команда по разработке решений для фрезерных деталей с ЧПУ Компания LS Manufacturing готова провести бесплатную углубленную « Оценку рисков технологичности и потенциала оптимизации », используя наш опыт в решении новаторских задач будущего, чтобы преодолеть препятствия на пути вашего видения.

Превратите свои самые сложные проекты в реальность с помощью услуг прецизионного фрезерования с ЧПУ от LS Manufacturing, разработанных с учетом сложности.
