Получайте долговечные прототипы и детали для мелкосерийного производства в кратчайшие сроки. Отправьте свой проект на экспертную оценку и получите быстрое ценовое предложение, чтобы получить сертифицированные отливки в песчаных формах всего за 12 рабочих дней.
Получите мгновенную оценку стоимости уже сегодня.
Получите мгновенную информацию о ценах, сроках выполнения проекта и отзывы о DFM (проектировании, разработке и производстве).
STEP | STP | SLDPRT | STL | OBJ | 3MF | IGES | X_T | X_B | PRT | SAT | JT файлы
размер файла: 15 МБ
Нам доверяют инженеры и руководители отделов закупок в самых успешных компаниях мира.
В компании LS Manufacturing доверие наших клиентов завоевывается благодаря более чем 15-летнему опыту, гарантирующему точность размеров и качество ±0,5% в более чем 12 000 проектах, что подтверждается сертификацией ISO 9001:2015 и 99,80% своевременной доставкой.

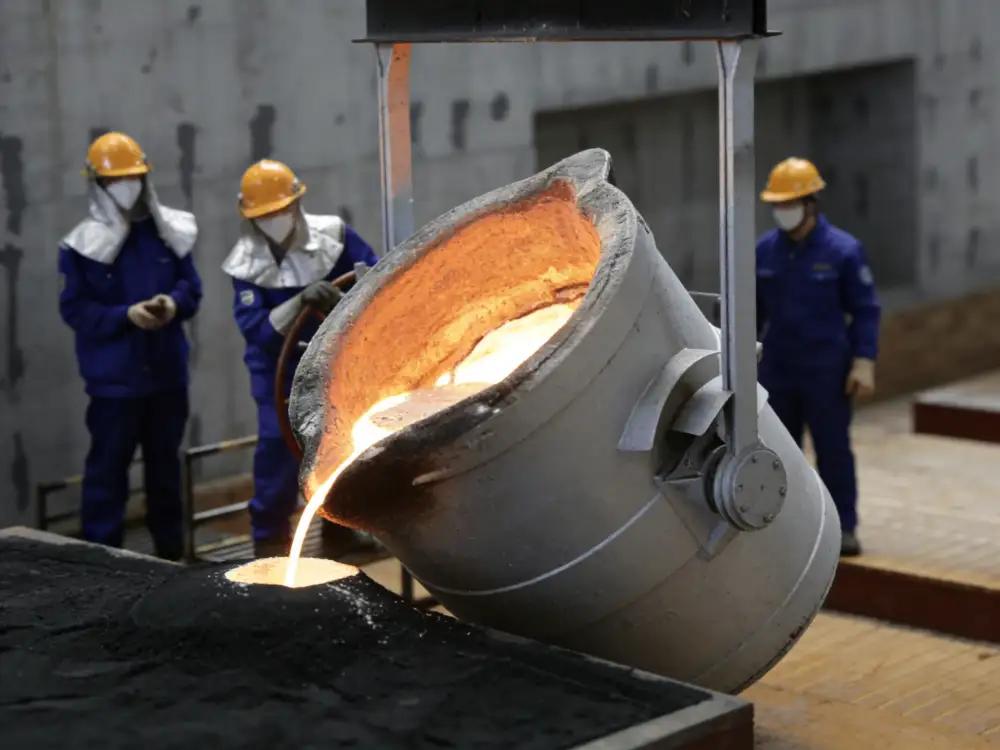

Литье в песчаные формы — это универсальный и экономически эффективный процесс литья металлов, позволяющий получать прочные и сложные металлические детали путем заливки расплавленного металла в полость песчаной формы. Этот метод позволяет создавать крупные компоненты со сложной геометрией и внутренними каналами, обеспечивая исключительную гибкость для мелкосерийного и среднесерийного производства с минимальными инвестициями в оснастку.
В компании LS Manufacturing мы специализируемся на литье в песчаные формы и литье в песчаные формы с использованием смоляной связки для алюминия, железа, стали и цветных сплавов. Наш инженерный опыт позволяет решать распространенные производственные задачи, такие как контроль пористости, точность размеров и оптимизация качества поверхности, за счет проектирования передовых литниковых систем, мониторинга процесса в реальном времени и научного анализа затвердевания, гарантируя, что каждая отливка будет обладать требуемыми механическими свойствами и структурной целостностью.
Воспользуйтесь нашей цифровой производственной платформой для оптимизации производственного процесса. Отправьте свою 3D-модель, чтобы получить мгновенную смету и профессиональный анализ технологичности изготовления, что позволит вам получать высококачественные компоненты, отлитые в песчаные формы, с сокращенными сроками выполнения и повышенной экономической эффективностью.
Компания LS Manufacturing предоставляет высококачественные услуги по литью в песчаные формы с точным контролем ключевых параметров процесса. Все технические характеристики могут быть адаптированы под конкретные требования проекта и соответствуют международным стандартам, таким как ASTM и ISO.
| Литейный материал | Температура заливки (°C) | Предел прочности на растяжение (МПа) | Твердость (HB) | Допуск на размеры (ДЗ) | Типичные области применения |
|---|---|---|---|---|---|
| Серый чугун (ASTM A48) | 1350 - 1400 | ≥200 | 170 - 220 | CT8 - CT10 | Основания машин, блоки двигателей, гидравлические компоненты |
| Ковкий чугун (ASTM A536) | 1370 - 1420 | ≥450 | 160 - 210 | CT8 - CT10 | Шестерни, коленчатые валы, высокопрочные конструкционные детали. |
| Углеродистая сталь (AISI 1020) | 1550 - 1600 | ≥430 | 140 - 200 | КТ9 - КТ11 | Промышленное оборудование, кронштейны, инструментальные приспособления |
| Алюминиевый сплав (A356) | 700 - 750 | ≥230 | 60 - 90 | CT7 - CT9 | Корпуса для автомобильной промышленности, кронштейны для аэрокосмической отрасли, кожухи |
| Нержавеющая сталь (CF8) | 1520 - 1580 | ≥485 | 140 - 180 | КТ9 - КТ11 | Клапаны, насосы, оборудование для химической промышленности |
Литье в песчаные формы — это надежный и универсальный метод производства прочных металлических компонентов. В компании LS Manufacturing наш проверенный процесс гарантирует точность размеров каждой отливки, структурную целостность и стабильное качество.
Мы проводим тщательный анализ конструкции и технологичности изготовления (DFM), чтобы оптимизировать вашу деталь для литья. Этот предварительный инженерный анализ выявляет потенциальные проблемы в геометрии, толщине стенок и углах уклона, что позволяет предотвратить дефекты, снизить затраты и ускорить сроки выполнения проекта.
Точные шаблоны и стержневые коробки изготавливаются с использованием современных станков с ЧПУ или 3D-печати. Этот этап имеет решающее значение для достижения точности размеров и детализации поверхности готовой детали в песчаной форме.
Вокруг модели уплотняется специальный связующий песок для формирования полости пресс-формы. Для создания внутренних элементов устанавливаются стержни. Наш контролируемый процесс обеспечивает прочность и стабильность пресс-формы, гарантируя равномерное заполнение металлом и затвердевание.
Сплавы плавят в регулируемых печах при точно заданных температурах и химическом составе. Затем расплавленный металл заливают в подготовленную форму в контролируемых условиях, чтобы минимизировать турбулентность, окисление и образование включений.
Отливка затвердевает внутри формы в соответствии с рассчитанными температурными профилями. После охлаждения форма извлекается (вытряхивается), а необработанная отливка отбирается для первичной очистки и проверки.
Литье проходит финишную обработку, такую как шлифовка, дробеструйная обработка и механическая обработка. Каждая деталь проходит проверку размеров и неразрушающий контроль для подтверждения соответствия всем техническим требованиям перед окончательной поставкой.

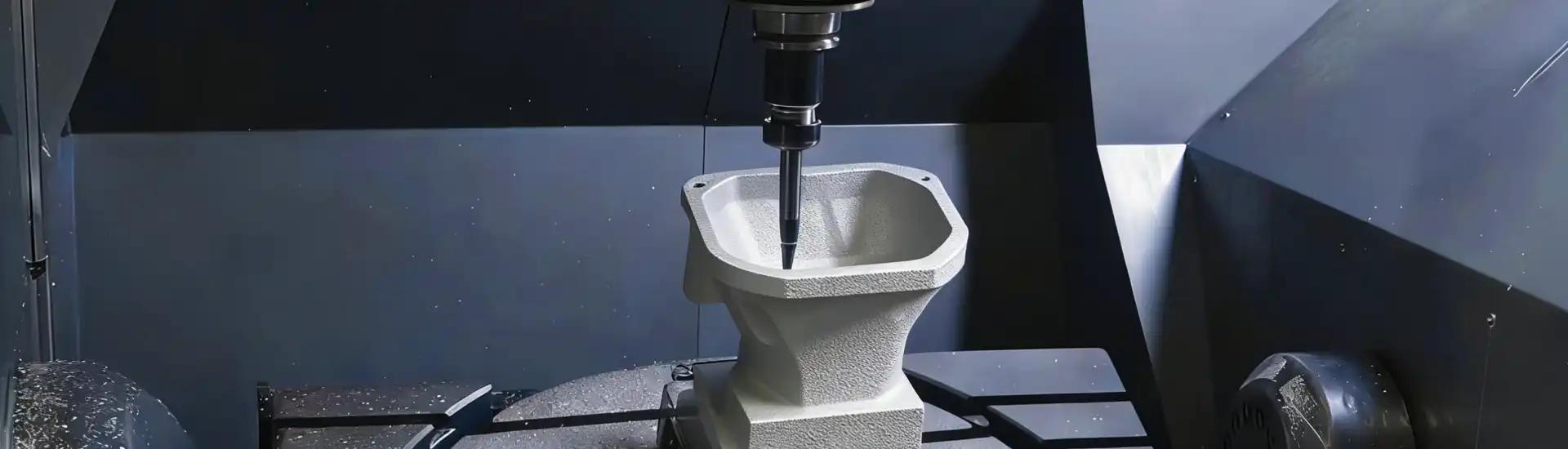

Компания LS Manufacturing предоставляет полный спектр услуг по обработке деталей, отлитых в песчаные формы, на станках с ЧПУ, обеспечивая необходимую точность размеров и качество поверхности для непосредственной сборки. Мы оптимизируем технологичность производства, проводя комплексный анализ для определения оптимальной геометрии отливки, припусков на обработку и стратегии крепления, гарантируя целостность детали и экономическую эффективность.
В компании LS Manufacturing качество заложено на каждом этапе процесса литья в песчаные формы, от первоначальной подготовки пресс-формы до окончательной проверки деталей. Наша интегрированная система управления качеством, основанная на сертификатах IATF 16949 и ISO 9001, разработана для производства прочных отливок, отвечающих строгим требованиям автомобильной, промышленной и машиностроительной отраслей.
Для окончательной проверки качества мы используем высокоточное оборудование. Спектрометры проводят анализ химического состава расплава в режиме реального времени, крупногабаритные координатно-измерительные машины (КИМ) проверяют сложную геометрию массивных отливок, а ультразвуковой контроль выявляет внутренние дефекты для обеспечения структурной целостности.
Каждая производственная партия проходит строгий протокол валидации. Он включает в себя спектрометрическую сертификацию материалов, испытания механических свойств (прочность на растяжение, твердость), проверку стабильности размеров, а также испытания на герметичность или функциональные испытания, где это необходимо, гарантируя, что ваши детали будут работать в заданных условиях эксплуатации.
Наш процесс обеспечивает процент успешного прохождения первичной инспекции (FAI) более 95%, что минимизирует задержки проекта. Мы достигаем этого за счет научного моделирования литниковых систем и контролируемого управления процессом затвердевания. В редких случаях несоответствия мы оперативно проводим анализ первопричин и осуществляем приоритетную переформовку без дополнительных затрат.

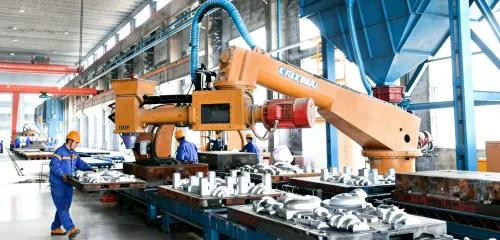

Компания LS Manufacturing сотрудничает с мировыми лидерами в секторах тяжелого машиностроения, энергетики, судостроения, строительства и промышленного оборудования. Мы предлагаем надежные крупномасштабные решения для литья в песчаные формы, отвечающие самым высоким требованиям к производительности — от проверки прототипов до полномасштабного производства.

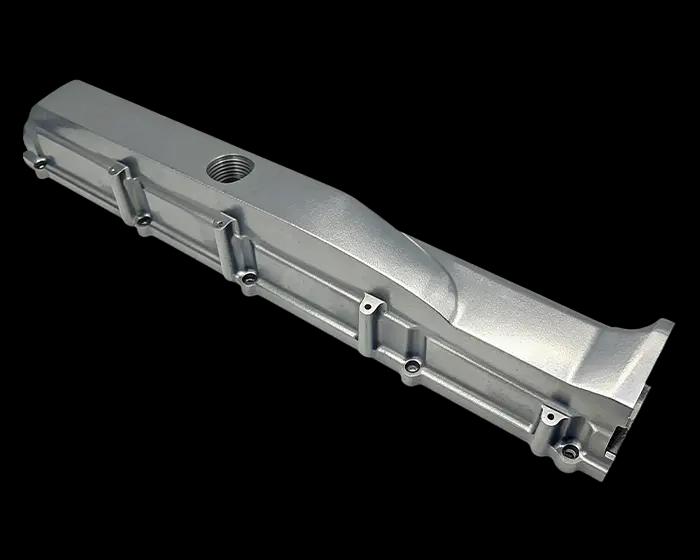

Крупному производителю тяжелого оборудования требовалась основная секция рамы из высокопрочного ковкого чугуна, способная выдерживать экстремальные динамические нагрузки и абразивные воздействия. Задача заключалась в обеспечении равномерной толщины стенок и предотвращении дефектов усадки в зонах перехода от толстого к тонкому слою.

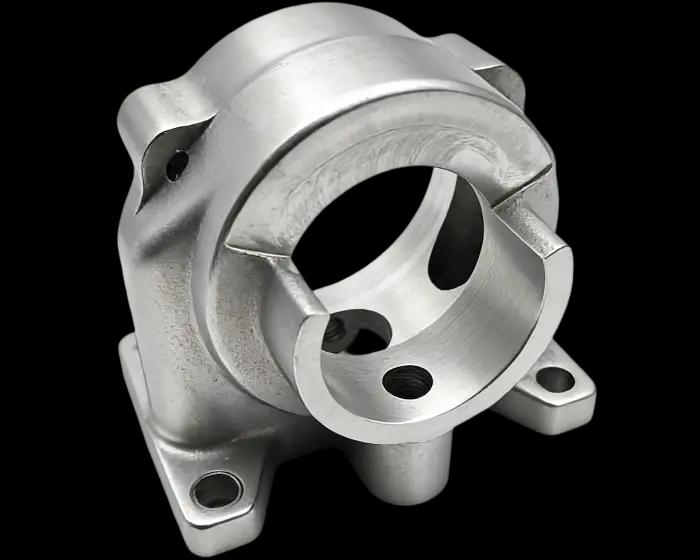

Поставщику энергетической инфраструктуры требовался коррозионностойкий, герметичный корпус клапана для работы с высокотемпературным паром. Компонент должен был иметь сложные внутренние каналы и соответствовать стандартам ASTM A216 Grade WCB.

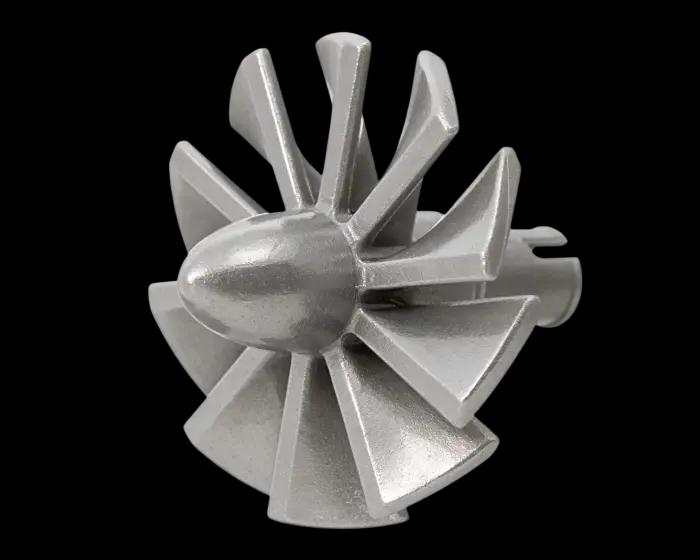

Производитель морского оборудования нуждался в крупной бронзовой отливке с превосходной коррозионной стойкостью к морской воде и точными монтажными соединениями для выравнивания гребного вала. Конструкция предусматривала глубокие секции и требовала безупречного затвердевания.

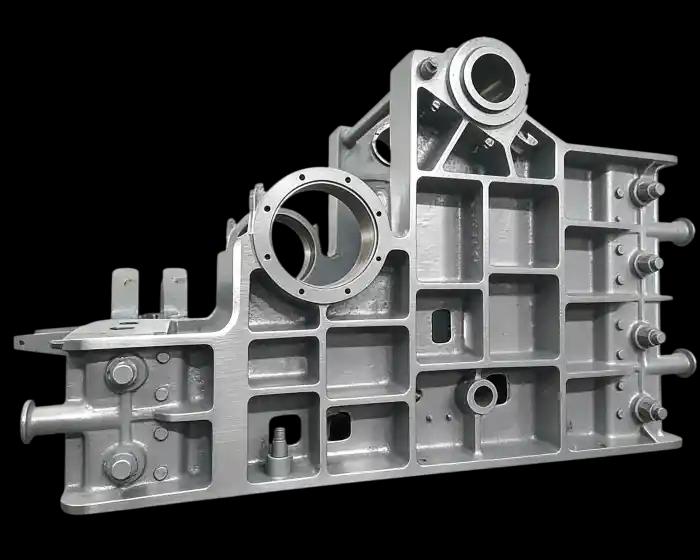

Производитель горнодобывающего оборудования искал износостойкий, ударопрочный корпус из хромистого чугуна для оборудования по переработке полезных ископаемых. Задача заключалась в предотвращении растрескивания при охлаждении и обеспечении точных поверхностей крепления шестерен.

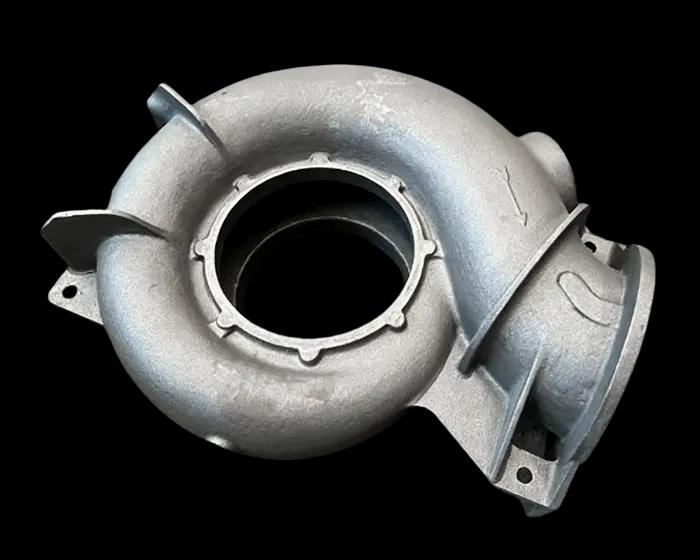

Производителю промышленных насосов потребовалась серия крупных, гидравлически эффективных корпусов насосов из дуплексной нержавеющей стали, требующих точных внутренних профилей и коррозионной стойкости для применения в химической промышленности.
Компания LS Manufacturing использует передовые технологии литья в песчаные формы для производства крупных, геометрически сложных металлических компонентов, обеспечивая оптимальный баланс структурной целостности, свободы проектирования и экономической эффективности для отраслей с высоким спросом.

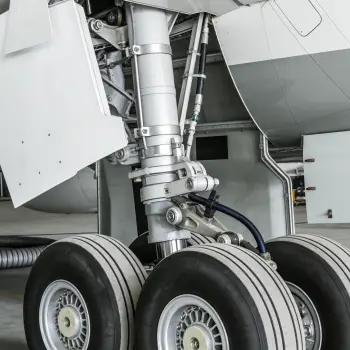

Облегченные конструктивные кронштейны, опоры двигателя и корпуса, соответствующие строгим стандартам производительности и безопасности для критически важных в полете применений.

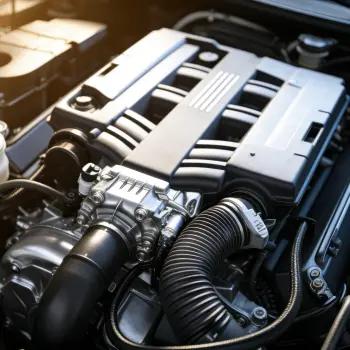

Прочные блоки цилиндров, головки блока цилиндров и компоненты трансмиссии, сочетающие в себе экономичность, высокую прочность и термостойкость.

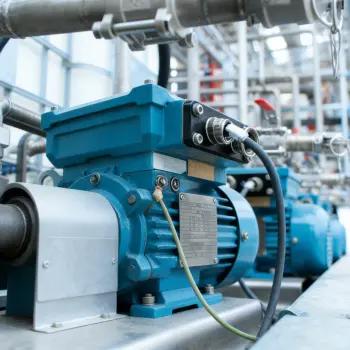

Массивные, износостойкие рамы, редукторы и гусеничные сегменты, рассчитанные на экстремальные удары и истирание.

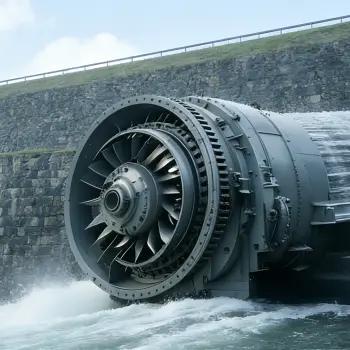

Высокопрочные корпуса клапанов, корпуса турбин и конструктивные элементы, способные выдерживать высокие температуры и воздействие агрессивных сред.

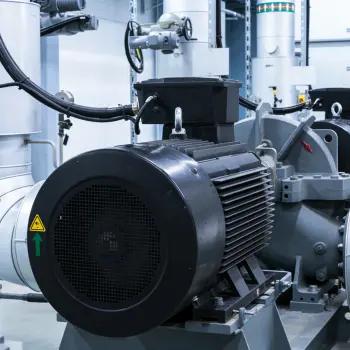

Прочные рамы, корпуса, изготовленные на заказ, и сложные корпуса насосов служат основой для автоматизированных систем.

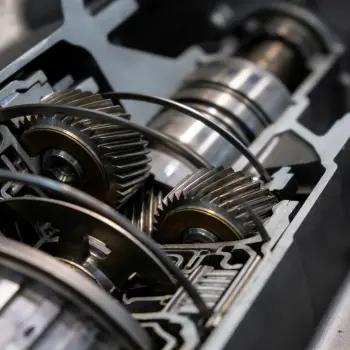

Прочные детали почвообрабатывающих агрегатов, компоненты комбайнов и корпуса редукторов, устойчивые к истиранию и ударам в суровых полевых условиях.
Исключительная свобода проектирования: Подходит для изготовления деталей сложной геометрии, внутренних каналов и крупногабаритных компонентов, непригодных для других технологических процессов.
Широкая универсальность материалов: Совместим с широким спектром сплавов черных и цветных металлов, от алюминия и высокопрочного чугуна до специализированных сталей и бронз.
Недорогая оснастка для прототипов: Экономически эффективное создание шаблонов позволяет быстро проводить итерации и функциональное тестирование на этапах разработки продукта.
Идеально подходит для очень крупных деталей: Наиболее практичный метод изготовления крупногабаритных и тяжелых компонентов, размеры которых превышают предельные значения, достижимые другими методами литья.
Быстрая итерация проектирования: Позволяет относительно быстро и экономично вносить изменения в дизайн за счет модификации шаблонов, ускоряя циклы разработки.
Низкая размерная точность: Как правило, обеспечивает более широкие допуски по сравнению с литьем по выплавляемым моделям или литьем под давлением, что часто требует дополнительной обработки на станках с ЧПУ для получения критически важных элементов.
Более грубая литая поверхность: Для достижения гладкой функциональной или эстетической поверхности требуется более обширная постобработка (например, механическая обработка, шлифовка).
Более медленный производственный цикл: Не оптимизировано для крупносерийного производства; время цикла на единицу продукции больше по сравнению с автоматизированным литьем под высоким давлением.
Трудоемкий процесс: В значительной степени зависит от квалификации мастеров, необходимых для качественной сборки форм и заливки, что влияет на масштабируемость и стабильность.
Снижение выхода годных материалов: В результате этого процесса образуется больше отходов литниковых каналов и стояков по сравнению с процессами, близкими к окончательной форме, что влияет на общую эффективность использования материала и стоимость при больших объемах заказов.
Ваш надежный партнер в области высококачественного крупномасштабного литья, обеспечивающего бескомпромиссное качество и надежную работу.
Сотрудничество с LS Manufacturing обеспечит вам надежные услуги по литью в песчаные формы, сочетающие предсказуемую структуру затрат, надежные сроки поставки и специализированную инженерную поддержку, адаптированную к вашим потребностям в крупномасштабных компонентах.
Мы используем контролируемые методы формования, заливки и затвердевания, чтобы получать отливки с превосходной структурной прочностью, стабильными механическими свойствами и надежной работой в условиях высоких нагрузок.

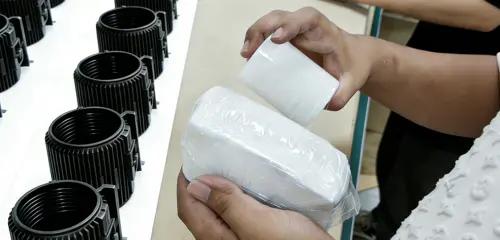

Наш оптимизированный процесс от разработки шаблона до поставки обеспечивает прозрачность планирования. Большинство производственных заказов выполняются в течение 8-12 недель, что обеспечивает необходимую уверенность при планировании капитальных вложений.

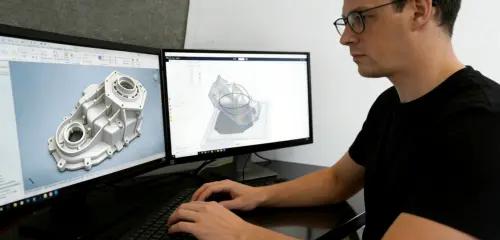

Наша техническая команда проводит упреждающий анализ технологичности проектирования, специфичный для литья в песчаные формы, оптимизируя геометрию деталей с учетом стоимости, качества и производительности, чтобы снизить риски до начала изготовления оснастки.

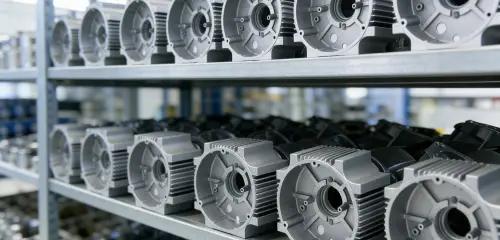

Мы поддерживаем проекты от единичных прототипов до среднесерийного производства, предлагая масштабируемые мощности и широкий выбор сплавов черных и цветных металлов, чтобы точно соответствовать вашим потребностям в объеме и материалах.
Наши отливки разработаны в соответствии со строгими требованиями, предъявляемыми к тяжелой технике, энергетике, транспорту, горнодобывающей промышленности, промышленному и сельскохозяйственному секторам, что обеспечивает их долговечность и соответствие самым сложным условиям эксплуатации.
На этапе проектирования мы применяем методы оптимизации стоимости, оптимизируя геометрию для эффективного использования материалов и формования. Наши системы контроля технологических процессов минимизируют процент брака, а также мы предлагаем альтернативные сплавы для достижения требуемых механических свойств при наилучших возможных затратах.
Мы специализируемся на крупногабаритных отливках, имея возможности по изготовлению отдельных деталей весом до 8000 кг и размерами до 3,5 метров. Наш литейный цех оснащен всем необходимым для решения логистических задач, связанных с негабаритными компонентами.
Благодаря строгому контролю технологического процесса: автоматизированному смешиванию песка, контролируемой температуре заливки и стандартизированным методам формования. Статистический мониторинг процесса гарантирует, что каждая отливка в партии соответствует одинаково высоким стандартам.
Да. Мы используем передовые технологии изготовления стержней (например, холодный тигель, оболочечные стержни) для создания сложных внутренних геометрических форм, полых секций и подрезов, которые невозможно обработать механическим способом.
Мы используем программное обеспечение для моделирования процесса затвердевания, чтобы прогнозировать и устранять потенциальные проблемы на этапе проектирования. Наши литниковые и стояковые системы разработаны на основе научных принципов для обеспечения направленного затвердевания, гарантируя надежность в критических участках.
Мы обеспечиваем полную прослеживаемость от партии плавки до готовой отливки. Вы получаете полные сертификаты материалов (MTR), соответствующие стандартам EN 10204 3.1, с указанием химического состава и механических свойств для ваших записей.
Типичная шероховатость поверхности после литья составляет от 12,5 до 25 микрометров (Ra). Для получения более гладких поверхностей мы предлагаем дробеструйную обработку, шлифовку или механическую обработку в соответствии с конкретными эстетическими или функциональными требованиями.
Мы предлагаем широкий выбор вариантов рисунка, от экономичной древесины для прототипов до прочной эпоксидной смолы или металла для серийного производства. Мы поможем вам выбрать наиболее экономичное решение для ваших предполагаемых объемов.
Наша система контроля качества включает в себя проверку размеров с помощью координатно-измерительной машины (КИМ), капиллярный контроль (КИК), магнитопорошковый контроль (МП) и ультразвуковой контроль (УЗК). Мы предоставляем полные отчеты о проверке каждой партии товара.
Мы выявляем особенности, которые приводят к неоправданным затратам, такие как отдельные массивные участки, способствующие усадке, или излишне жесткие допуски. Упрощение конструкции снижает вес, повышает выход годной продукции и сокращает время обработки.
Мы предлагаем полный спектр услуг: термообработка (отжиг, нормализация, закалка и отпуск), полный цикл обработки на станках с ЧПУ, неразрушающий контроль и нанесение защитных покрытий — поставляем готовые компоненты.
Наша гибкая производственная модель и масштабируемые мощности позволяют нам справляться с увеличением объемов производства. Мы активно управляем запасами сырья, чтобы поддерживать ваши меняющиеся производственные графики.
