Torneado CNC suizo para aplicaciones médicas para fabricantes de equipos originales (OEM): tolerancia de ±0,005 mm y cumplimiento con la norma ISO 13485.

El servicio de torneado CNC suizo para aplicaciones médicas es un proceso de configuración única que resuelve la desviación de tolerancia común de ±0,05 mm . Sus costos se reducen un 28,5 % . Fuente: Registros DFM de LS Manufacturing.

El mecanizado suizo de una sola configuración garantiza el cumplimiento de las normas. Una revisión DFM de 2 horas protege su cronograma. El control ISO 13485 garantiza la calidad.

Detrás de las cifras: la experiencia en mecanizado médico de LS Manufacturing.

Gloria es la autora de la guía de referencia sobre mecanizado médico y se desempeña como ingeniera sénior de procesos en LS Manufacturing. Cuenta con certificaciones de Experta en Prototipado Rápido y Fabricación Rápida, y posee más de 15 años de experiencia en mecanizado de precisión y DFM (Diseño para la Fabricación). Su perfil de LinkedIn documenta su experiencia en proyectos. Su equipo tendrá acceso a la experiencia en torneado suizo, probada y comprobada en producción.

El sistema de gestión de calidad para dispositivos médicos ISO 13485:2016 y las especificaciones de fabricación ISO 9001:2015 se combinan para proporcionar una estructura de calidad. Una base de datos de ingeniería de torneado medido respalda cada una de las asignaciones de tolerancia. La calibración física en formatos duales mediante la máquina de medición por coordenadas (CMM) Zeiss y el perfilómetro de rugosidad superficial confirma todas las variables del proceso.

Todas las tolerancias y los ajustes de corte se basan en mediciones directas, no en cálculos. Un responsable de control de calidad independiente evaluó todas las especificaciones técnicas. Todas sus futuras cotizaciones de implantes ortopédicos podrán beneficiarse de las capacidades de mecanizado descritas anteriormente.

Conclusiones clave

Control de tolerancias extremo: La construcción con manguitos de guía deslizantes garantiza el mecanizado de precisión de piezas con una alta relación de aspecto.

Reducción significativa de costes y mejora de la eficiencia: El eje trasero de dos husillos y el uso de herramientas eléctricas permiten realizar todas las operaciones ( torneado, fresado, taladrado y roscado ) en una sola operación de sujeción.

Cumplimiento estricto y alto rendimiento: la identificación de los lotes de material y la inspección durante el proceso previenen defectos y garantizan una entrega rápida.

¿Cómo garantiza el servicio de torneado CNC suizo para aplicaciones médicas las tolerancias estrictas?

El servicio de torneado CNC suizo para aplicaciones médicas es un tipo de tecnología de mecanizado de precisión que utiliza un casquillo guía deslizante, el cual soluciona el problema de la deflexión de la pieza de trabajo en ejes médicos delgados al proporcionar un soporte rígido directamente en el punto de corte. La máquina de tipo suizo de 7 ejes ofrece una tolerancia de 5 micras para piezas de titanio, mientras que el torno convencional tiene una tolerancia de ±0,05 mm .

Mecanismo de casquillo guía deslizante

El casquillo guía mantiene la barra a una distancia aproximada de 0,5 mm de la cuchilla de corte. Las fuerzas de corte radiales evitan la flexión, ya que la longitud sin soporte permanece reducida para diámetros de pieza inferiores a 3 mm.

Las máquinas de torneado tradicionales tienen longitudes sin soporte de hasta 50 mm o más , y los delgados ejes se doblan desde el punto de vista de la herramienta de corte. La precisión del torneado suizo nos permite eliminar cualquier flexión para preservar la redondez, evitando así operaciones adicionales.

Los servicios de torneado CNC de precisión aplican el mismo método para diámetros mayores. Gracias al soporte guiado, sus piezas mantendrán una redondez inferior a 10 micras, incluso en elementos largos y delgados.

Control del crecimiento térmico

El mecanizado de titanio en modo continuo calienta el husillo, provocando cambios dimensionales. La refrigeración por aceite garantiza que la dilatación térmica se limite a 2 micras en un ciclo de 45 minutos .

La velocidad de corte, que oscila entre 40 y 60 m/min con carburos recubiertos, logra un equilibrio óptimo entre el desgaste de la herramienta y la integridad del producto. Sus lotes mantienen diámetros constantes durante largas series de producción.

En pocas palabras: una temperatura controlada significa que sus productos se mantienen dentro de las dimensiones requeridas, evitando retrabajos y retrasos.

Verificación según ISO 13485

El sondeo durante el proceso proporciona valores dimensionales después de que se haya mecanizado cada característica significativa. La medición final con CMM (Máquina de Medición por Coordenadas) garantiza que cada lote cumpla con la banda de tolerancia de cinco micras .

La trazabilidad del MTR (Informe de Prueba de Materiales) permite rastrear cada pieza hasta su colada original. El fabricante de torneado suizo personalizado que elija debe contar con esta documentación como prueba de verificación de circuito cerrado, requisito indispensable para los implantes.

El control de tolerancias en el torneado CNC depende de la rigidez del husillo y la distancia de soporte. Una máquina con cabezal deslizante de 7 ejes y gestión térmica puede garantizarlo. Para el comprador, lo fundamental es una calidad constante y aprobaciones regulatorias más rápidas.

Fuente de datos: Registro de análisis de dibujos 3D/2D automatizados de DFM de LS Manufacturing 2025-2026 (tamaño de la muestra >1200).

Acceda a la Guía visual de control de tolerancias de torneado suizo: un desglose esquemático de cómo los casquillos guía deslizantes, la gestión térmica refrigerada por aceite y el sondeo durante el proceso eliminan la deflexión y la deriva térmica en ejes médicos delgados.

¿Por qué es esencial el torneado CNC suizo según la norma ISO 13485 para los fabricantes de equipos originales de dispositivos médicos?

El torneado CNC suizo ISO 13485 es un proceso de mecanizado de precisión realizado bajo un sistema de calidad médica certificado. Este sistema elimina los obstáculos relacionados con la trazabilidad de la biocompatibilidad y la capacidad del proceso ( Cpk ≥ 1,33 ). Sus piezas contarán con documentación que abarca desde análisis espectrométricos de materias primas hasta limpieza ultrasónica.

Riesgos de contaminación y trazabilidad

Los lubricantes industriales que no se someten a pruebas según los criterios de biocompatibilidad de la norma ISO 10993 son ampliamente utilizados por proveedores no auditados. Para estar preparado para la auditoría de torneado CNC, se requiere la documentación del refrigerante apto para uso alimentario y la trazabilidad del lote. Su proveedor debe poder proporcionar registros del número de colada de cada lote de materia prima.

Los problemas de trazabilidad de lotes pueden provocar que la auditoría del fabricante de equipos originales (OEM) fracase en cuestión de minutos. La falta de un solo certificado MTR (certificado de origen de la materia prima) invalida todo el lote. La ausencia de un certificado MTR retrasará la comercialización de su producto y le acarreará multas regulatorias.

Control de procesos según la norma ISO 13485:2016

El servicio OEM de torneado médico suizo exige que todos los puntos de control estén comprobados.

La norma ISO 13485:2016, sección 7.5, exige todos los controles mencionados. Ningún torno convencional sin certificación del Sistema de Gestión de Calidad (SGC) puede ofrecer una verificación de proceso trazable, ya que no se proporciona evidencia documentada en cada uno de esos puntos. La limpieza de clase ISO 8 se valida en el embalaje final. En resumen: un registro auditable ahorra dinero al evitar el rechazo de lotes.

Documentación y evidencia de inspección

Para la aprobación de cualquier proveedor, se deben autenticar tres documentos: la certificación ISO 13485:2016 , el informe de material del lote (MTR) y los resultados de la prueba de la máquina. El mecanizado de precisión para fabricantes de equipos originales (OEM) de dispositivos médicos depende de la autenticidad de la documentación. La falta de documentos retrasará la presentación de su solicitud ante el organismo regulador.

• Paso 1: Obtener la certificación ISO 13485:2016.
• Paso 2: Revise el registro del historial del dispositivo (DHR) para un lote.
• Paso 3: Asegúrese de que se alcancen el 100 % de las dimensiones críticas mediante sondeo en máquina. La validación del proceso de torneado CNC requiere documentos auditados.

Fuente de datos: Norma ISO 13485:2016 sobre sistemas de gestión de la calidad de dispositivos médicos (Cláusula 7.5 Control de la producción y la prestación de servicios).

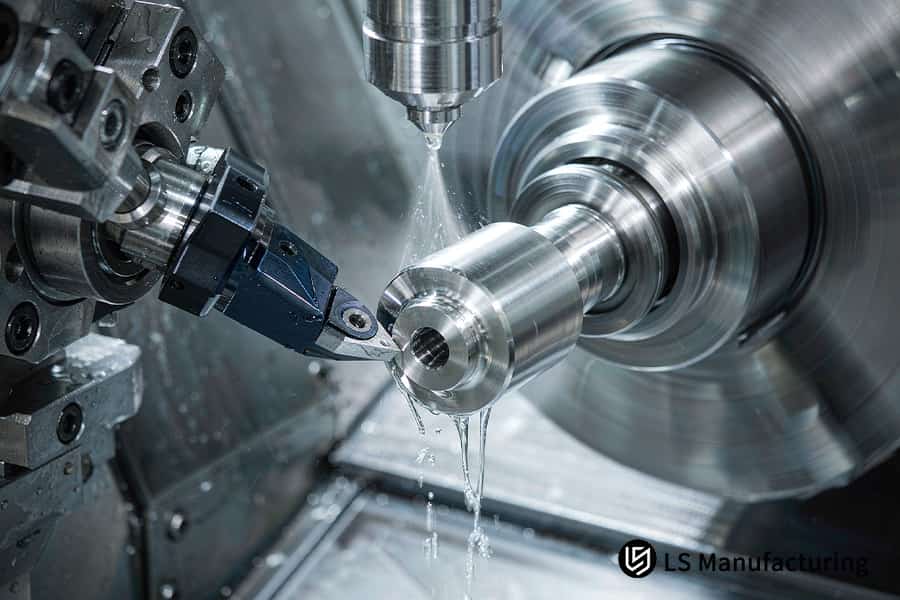

Figura 1: El torno CNC suizo ISO 13485 utiliza un sistema de refrigeración por aceite a alta presión.

¿Qué factores determinan la viabilidad del mecanizado de precisión para fabricantes de equipos médicos (OEM)?

El mecanizado de precisión para equipos médicos OEM es posible dentro del marco del índice de maquinabilidad del material, la rigidez geométrica de la pieza de trabajo y la holgura de interferencia de las herramientas motorizadas multieje. Las propiedades de endurecimiento por deformación del Ti-6Al-4V ELI y la sensibilidad al calor del PEEK establecen el límite hasta el cual los tornos convencionales no logran alcanzar un umbral de rugosidad de 0,4 micras mediante el control de la velocidad de avance a nivel micrométrico.

La maquinabilidad del material como primera puerta

El titanio ASTM F136 tiene un rango de velocidad limitado antes de que comience el endurecimiento por deformación. La inyección de refrigerante elimina las virutas y evita la formación de bordes de acumulación.

El PEEK tiende a hincharse debido a la absorción de agua y la deformación térmica. La refrigeración por chorro de aire ayuda a mantener las dimensiones intactas.

El torneado CNC parte de las propiedades del material, que corresponden a la tecnología de refrigeración. Sus componentes obtendrán una geometría predecible solo si se garantiza esta correspondencia.

Relación L/D y soporte del husillo

Una relación longitud-diámetro superior a 15 excluye el torneado convencional. El casquillo guía mantiene la barra a 1 mm de la herramienta de corte sin deflexión. El torneado suizo de 9 ejes realiza el taladrado transversal y el roscado en una sola operación. Las roscas para tornillos óseos y los microagujeros de 0,3 mm estarán libres de imprecisiones de sujeción.

Control de rebabas mediante estrategia de alimentación

Un avance por diente de fz ≤ 0,03 mm/z es suficiente para evitar la formación de rebabas en los bordes de titanio y PEEK. La detección virtual de colisiones verifica la trayectoria de la herramienta antes del mecanizado.

Es imprescindible seleccionar un fabricante de torneado suizo a medida para garantizar la funcionalidad de 9 ejes y el sondeo dentro de la máquina. Sus placas óseas angulares obtienen bordes sin rebabas directamente del husillo.

La precisión de torneado suizo de ±0,005 mm solo es posible si todos los elementos han superado la verificación. El material, la rigidez y la interferencia de la herramienta conforman el ciclo cerrado.

La selección de proveedores de torneado CNC depende de estos tres criterios. Su evaluación DFM debe superarlos todos antes de la emisión del pedido.

Fuente de datos: Registro de análisis de dibujos 3D/2D automatizados de DFM de LS Manufacturing 2025-2026 (tamaño de la muestra >1200).

¿Cómo minimiza el torneado suizo multieje los tiempos del ciclo de producción?

El torneado suizo multieje es un proceso de fabricación eficiente que utiliza dos husillos principales y secundarios con herramientas motorizadas dispuestas para cortar de forma sincrónica en las caras frontal y posterior, superponiéndose para reducir el tiempo de ciclo. Un servicio OEM de torneado suizo para aplicaciones médicas puede producir ejes de tornillos médicos con una sola configuración, en lugar de tres, con una tolerancia de error superior a veinte micras.

Mecánica de corte sincronizada

Los husillos principal y secundario manipulan la pieza de trabajo a mitad del ciclo. El torneado frontal se realiza en paralelo con el fresado de cabeza hexagonal y el taladrado de microagujeros en la parte posterior.

Un torno convencional requeriría 3 procesos separados y una configuración secundaria. La optimización del proceso de torneado CNC reduce el tiempo de inactividad en un 40 % al disminuir el tiempo de espera entre operaciones debido a la superposición de trayectorias de herramientas.

Como cliente, el corte sincronizado significa que su pedido de 5000 piezas se enviará en 15 días en lugar de 24. En resumen: las operaciones en paralelo convierten su tiempo de espera en tiempo de fabricación.

Estructura de costos y cotizaciones

La configuración única elimina el esfuerzo de fijación y el desperdicio de material debido a desalineaciones. El costo del torneado CNC para dispositivos médicos disminuye, ya que se requiere menos tiempo de producción y se reducen los costos de inspección.

Un presupuesto de torneado suizo que incluya el número de preparaciones proporciona una medida más precisa del coste total que el precio por hora .

Fuente de datos: Registro comparativo del tiempo de ciclo de la celda de torneado automatizada de LS Manufacturing (Proyecto n.° MED-2026-882).

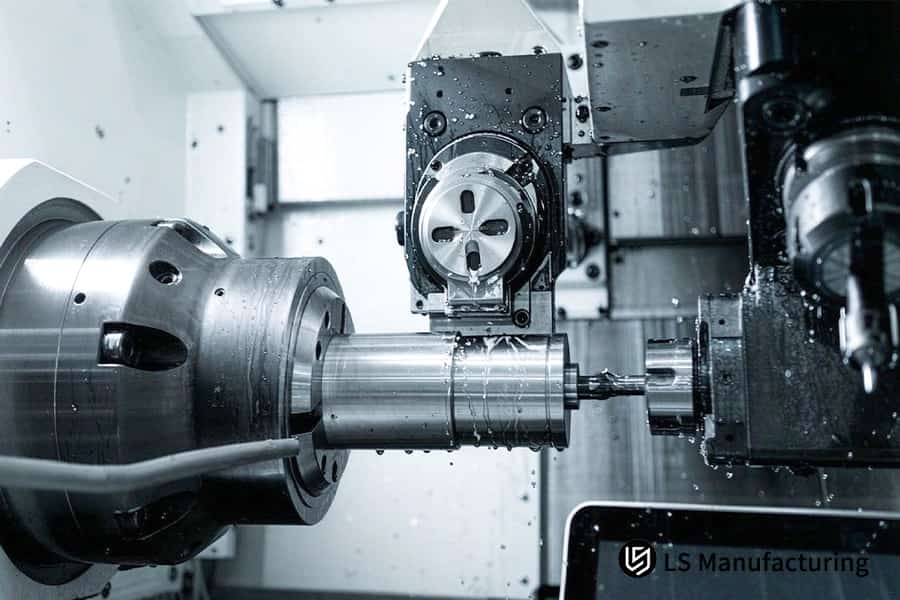

Figura 2: El servicio OEM de torneado médico suizo fabrica tornillos óseos con 7 ejes.

Tabla comparativa de parámetros y capacidades estructuradas

La capacidad de mecanizado de materiales para dispositivos médicos difiere entre el torneado suizo y el CNC convencional . Cinco dimensiones comparan el rendimiento del proceso y los casos prácticos relevantes para cada pieza.

El torneado suizo evita errores de sujeción secundaria. Se logra un acabado superficial con Ra 0,2 μm. La relación L/D de las piezas delgadas es superior a 15:1 con soporte de buje guía. Los compradores OEM del sector médico logran una reducción en los costos de adquisición gracias a una tasa de defectos ≤ 2,4 %.

¿Qué materiales de grado médico destacan en la fabricación de torneado suizo a medida?

Este fabricante de torneado suizo a medida cuenta con una sólida trayectoria en el mecanizado de titanio de grado 5 (Ti-6Al-4V), acero inoxidable 316L de grado médico y PEEK para implantes, controlando las variaciones de tolerancia debidas a los efectos térmicos mediante el ajuste de la velocidad del husillo, la refrigeración por niebla de aceite a alta presión y el uso de herramientas con recubrimiento de diamante. Su servicio de torneado suizo CNC para aplicaciones médicas mantiene la temperatura de la zona de corte por debajo de los 45 °C.

Maquinabilidad del titanio de grado 5

El grado 5 (Ti-6Al-4V) se endurece por deformación en contacto con la herramienta de corte, en lugar de por cizallamiento. Una velocidad de corte de 30 a 60 m/min con plaquitas de carburo afiladas y refrigerante a 70 bar evita la formación de microfisuras en la superficie. La selección del material para torneado CNC comienza con la clasificación de maquinabilidad. Esto le permitirá obtener una mayor vida útil de las plaquitas y una geometría predecible para sus tornillos ortopédicos.

Comportamiento del acero inoxidable 316L

El acero inoxidable 316L es gomoso y se endurece debido al trabajo durante el mecanizado a baja velocidad de avance. Las velocidades de avance altas y las brocas de ranura pulida retienen el calor en la viruta. Obtendrá puntas sin rebabas en las guías cardiovasculares directamente después del mecanizado, sin necesidad de un proceso de desbarbado adicional. Un sistema de refrigeración a alta presión elimina las virutas de los orificios profundos.

Control térmico PEEK

El PEEK absorbe la humedad del refrigerante y migra debido al calor de corte. La refrigeración con aire seco o la lubricación mínima garantizan que la temperatura de la zona de corte se mantenga por debajo de 45 °C para evitar la microfusión de las paredes delgadas. El recubrimiento de diamante triplica la vida útil del filo de la herramienta en comparación con el carburo sin recubrimiento. La verificación del lote de material para torneado CNC suizo según la norma ISO 13485 se realiza mediante espectrometría XRF antes del corte.

Un torno convencional de 3 ejes no garantiza un mecanizado de precisión de las microestructuras del PEEK, ya que la falta de control de temperatura deforma la pared. En resumen: el control térmico es fundamental para la viabilidad de los implantes de PEEK.

Elementos de acción

• Especifique el grado ASTM (F136 / F138 / F2026) y la temperatura de la zona de corte ≤45 °C en su paquete DFM para garantizar la viabilidad específica del material.
• Solicite a sus proveedores que confirmen la capacidad del proveedor de servicios de torneado CNC para los tres grados, con un seguimiento documentado de la vida útil de las plaquitas, para que la calidad de su lote se mantenga constante en todos los materiales.

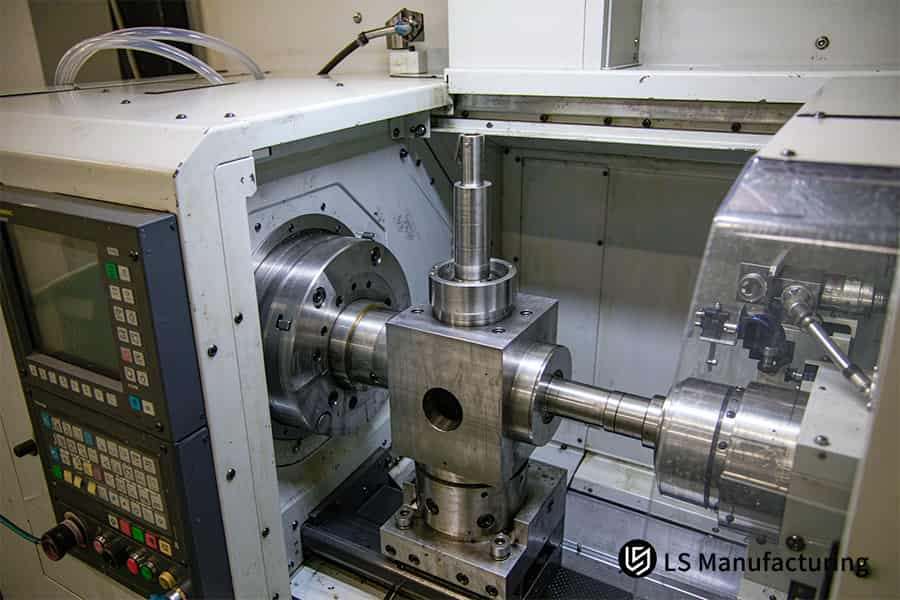

Figura 3: El fabricante suizo de torneado a medida garantiza un acabado superficial Ra de 0,2 μm.

¿Cuándo deberían los ingenieros especificar reducciones de costes en el torneado CNC para aplicaciones médicas?

La reducción de costes en el torneado CNC para aplicaciones médicas comienza en la fase DFM (Diseño para la Fabricación), que resuelve las tolerancias excesivas según los principios de la norma ISO 2768-1:1989 . Un presupuesto de torneado suizo , donde los asientos de cojinetes críticos se distinguen claramente de las piezas que no encajan, ofrece la oportunidad de ahorrar aproximadamente un 28,5 % del coste por unidad.

Estrategia de clasificación de tolerancia

La clase m de la norma ISO 2768-m establece una tolerancia de ±0,3 mm para un tamaño nominal de 50 mm , aplicable a chaflanes y agujeros profundos. La revisión del diseño de torneado CNC determinará las superficies críticas que requieren la ventana de tolerancia de 5 micras, evitando así ciclos de inspección innecesarios para superficies superficiales.

Factores que influyen en los costos al elaborar presupuestos

Las especificaciones uniformes de ±0,002 mm triplican la inspección del desgaste de la herramienta y reducen significativamente las velocidades de avance. La práctica convencional de cotizar sin información detallada sobre las características no permite distinguir las características que influyen en el costo de las demás.

Su presupuesto para torneado suizo debe especificar la clase de tolerancia según las características, y no una tarifa fija. De esta manera, los compradores obtienen una estructura de costos clara y pueden modificar una tolerancia no crítica de ±0,3 mm sin tener que cambiar todo el plano.

El mecanizado de precisión para equipos médicos OEM se produce cuando la asignación de tolerancias no es uniformemente estricta, sino que se basa en la función. Para el comprador, las tolerancias graduadas significan que su lote se producirá al costo objetivo, manteniendo la fiabilidad en el sitio de implantación.

Conclusiones prácticas

1. Cumpla con la norma ISO 2768-1:1989 de grado medio para todas las características que no sean de ajuste, y asigne solo 5 micras para las superficies de apoyo.
2. Exigir transparencia en los costes de torneado CNC especificando el desglose de tolerancias y un análisis DFM de 2 horas antes de la emisión de la orden de compra.

Fuente de datos: Manual de maquinaria (31.ª edición), sección 24: Parámetros de corte y recomendaciones sobre la velocidad de avance económica.

¿Por qué es vital la metrología en proceso para el servicio OEM de torneado suizo en el sector médico?

La metrología en proceso en el servicio OEM de torneado suizo para dispositivos médicos utiliza sondas de contacto y ajustadores de herramientas láser para compensar en proceso, a nivel micrométrico, la desviación de lote inducida por el desgaste. Un deterioro del filo de 0,003 mm en una microherramienta haría que sus piezas superen la precisión de torneado suizo de ±0,005 mm . El torneado suizo CNC ISO 13485 incorpora compensación de bucle cerrado con verificación CMM Zeiss para su registro de auditoría.

1. Detección de desgaste : Las sondas de contacto en los servicios de inspección de torneado CNC miden diámetros críticos cada 25 ciclos. Tras 500 piezas de titanio, se detecta el desgaste de la herramienta. Los ajustes adaptativos corrigen la trayectoria nominal antes de que la desviación alcance los 5 μm . De esta forma, el lote se mantiene centrado, evitando una tendencia gradual al sobredimensionamiento.
2. Compensación automática : la metrología de circuito cerrado ajusta la posición de las herramientas al instante. Un torno estándar de 3 ejes no puede realizar un sondeo a mitad de ciclo, lo que provoca que el error progresivo supere la tolerancia de forma silenciosa . En resumen: la metrología de circuito cerrado convierte el desgaste invisible en un valor corregido. Los compradores disfrutan de una calidad predecible sin necesidad de esperar la inspección final.
3. Verificar según ISO 13485 : ISO 13485:2016 requiere monitoreo según la cláusula 7.5.1. Los datos de la sonda se incluyen en el Registro de Historial del Dispositivo (DHR, que es el archivo por lote que muestra la evidencia de cumplimiento con cada punto de control) . La máquina de medición por coordenadas Zeiss verifica las piezas con MPEE (Error Máximo Permisible) volumétrico según ISO 10360-2. El control de calidad del torneado CNC requiere documentación de las cadenas de medición. Una auditoría reglamentaria se realiza más rápido si todas las dimensiones tienen evidencia de sondeo.

Fuente de datos: Informe oficial de calibración de la máquina de medición por coordenadas Zeiss CMM (Especificación de verificación de precisión del error de indicación espacial MPEE).

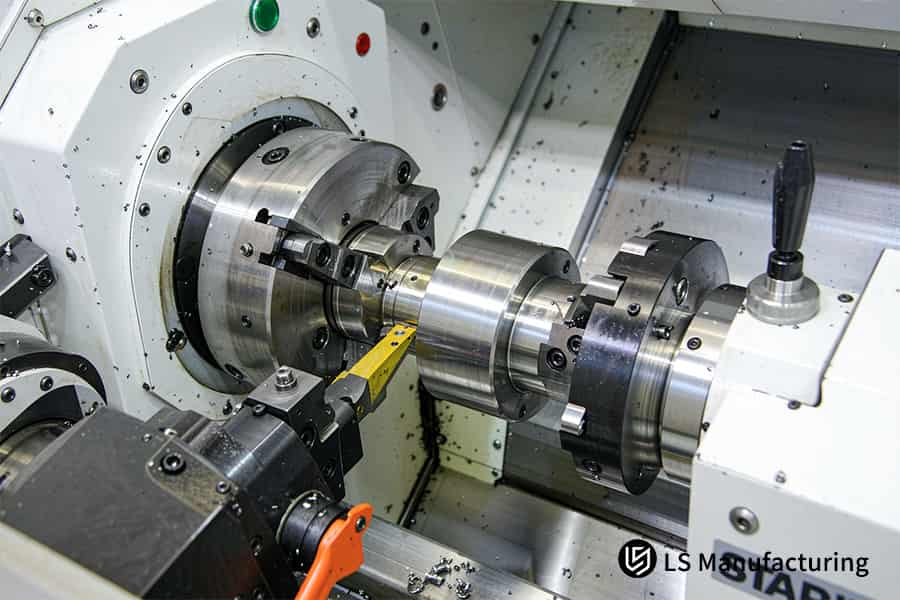

Figura 4: Centro de mecanizado médico de precisión para fabricantes de equipos originales (OEM) con una tolerancia de ±0,005 mm.

¿Cómo solicitar un presupuesto de torneado suizo de alta precisión para piezas médicas?

Un presupuesto para torneado suizo de alta precisión comienza con un conjunto completo de modelos CAD 2D/3D que especifican el grado del material, la clase de tolerancia, el acabado superficial y el volumen anual. La falta de clasificación del control de rebabas según la norma ISO 13715 o las especificaciones del tratamiento térmico implica un ciclo de aclaración de 24 horas y un margen de tiempo estimado. Los equipos de ingeniería de servicio de torneado suizo CNC para aplicaciones médicas clasifican según la norma ISO 286-1:2010 para proporcionar información sobre las herramientas, la eficiencia del material y el tiempo empleado en las operaciones, con un límite de 2 horas.

Obtener datos que eliminen el riesgo de cotización

Su dibujo CAD debe especificar el grado del material, la clase de tolerancia, el valor Ra y el volumen anual. El dibujo debe incluir el nivel de control de rebabas según la norma ISO 13715 y la clasificación del tratamiento térmico.

• Especificación y estado del material (por ejemplo, ASTM F136 ELI, recocido )
• Clase de tolerancia según ISO 286-1:2010
• Parámetro de rugosidad superficial (Ra)
• Clase de control de rebabas y especificación de tratamiento térmico

La omisión de cualquier campo conlleva 24 horas de correos electrónicos. Para la preparación de la solicitud de cotización de torneado CNC, se debe verificar la lista anterior antes de cargarla. En otras palabras, los planos completos convierten la estimación en una tarea de ingeniería, no en un juego de adivinanzas.

Cómo la norma ISO 286 controla el coste del torneado CNC médico

Según la norma ISO 286-1:2010, las clases de ajuste dependen del nivel de tolerancias, permitiendo tolerancias estrictas solo para superficies de acoplamiento con funciones críticas. El coste del torneado CNC para aplicaciones médicas se mantiene bajo si se utilizan grados de ajuste menos estrictos para orificios no críticos.

El ajuste de alta precisión incluye un orificio IT6 y un eje IT5. La especificación de tolerancia general de ±0,005 mm aumenta la frecuencia de las operaciones de rectificado y la inspección de todas las superficies. El informe DFM de 2 horas identifica las dimensiones críticas que afectan al coste antes de la emisión de la orden de compra.

Desglose del presupuesto a solicitar

Un presupuesto para torneado suizo debe especificar las herramientas, la eficiencia de la barra y el tiempo de ciclo para cada pieza. La comparación con la guía de precios de torneado CNC requiere este enfoque detallado, no un precio total único.

El informe DFM transparente significa que no habrá costes inesperados para el primer artículo. Como comprador, se puede ver exactamente qué características se deben flexibilizar para obtener ahorros.

Fuente de datos: ISO 286-1:2010 (Especificaciones geométricas de productos: dimensiones lineales) e ISO 13715:2019 (Bordes de piezas: características geométricas).

Servicio de torneado suizo de LS Manufacturing para tornillos óseos ortopédicos OEM: precisión de ±0,005 mm

La optimización del tiempo de entrega en el torneado CNC comienza con una tecnología de torneado-fresado de 7 ejes con una sola configuración que evita la acumulación de errores por sujeción múltiple gracias al soporte de casquillos guía deslizantes y la refrigeración por aceite a alta presión.

Desafío del cliente

Un fabricante de equipos originales (OEM) de ortopedia de nivel 1 registró un 16,8 % de desperdicio en tornillos canulados de 3,5 mm con una relación L/D de 12:1. La acumulación de errores derivados del mecanizado en torno de 3 ejes y la perforación profunda por separado resultó en una dispersión de ±0,05 mm . No se pudo cumplir con la tolerancia de coaxialidad ≤0,008 mm. El costo unitario fue de $42,00 . La producción piloto de 5000 piezas se retrasó tres semanas.

Solución

Se identificó la liberación de tensiones residuales como la causa subyacente mediante la revisión de los planos DFM. La prueba del primer prototipo mostró una curvatura coaxial de 0,006 mm en la cabeza del tornillo. Las intervenciones de ingeniería incluyeron la adición de un recocido de alivio de tensiones al vacío antes del mecanizado. Se optimizó la holgura del casquillo guía deslizante. La acumulación de rebabas se eliminó mediante refrigeración con aceite en la posición posterior a alta presión y una trayectoria de torneado segmentada ascendente.

Resultados

La reducción del coste por unidad fue del 28,5 % . Las inspecciones realizadas al 100 % con máquinas de medición por coordenadas Zeiss, junto con el embalaje en sala limpia ISO Clase 8, cumplieron con los requisitos de la auditoría ISO 13485. La inspección de la primera pieza mediante torneado CNC garantizó la coaxialidad antes de la producción para asegurar que su proceso de presentación no se vea afectado.

Fuente de datos: Registro de análisis de dibujos 3D/2D automatizados de DFM de LS Manufacturing 2025-2026 (Proyecto n.° MED-2026-882, tamaño de la muestra >1200).

Envíe el dibujo de su tornillo óseo para una revisión de viabilidad del proceso: nuestros ingenieros evaluarán la relación L/D, la geometría de canulación y los requisitos de alivio de tensión para determinar la estrategia óptima de configuración única de 7 ejes con refrigeración por aceite a alta presión.

Preguntas frecuentes

1. ¿Cuál es la tolerancia máxima que se puede lograr para las piezas médicas torneadas en Suiza?

LS Manufacturing puede proporcionar tolerancias de micras de un solo dígito en las dimensiones clave de los implantes, lo que garantiza que sus piezas encajen perfectamente en los dispositivos mínimamente invasivos. Las tolerancias de cada banda individual se han verificado mediante calibraciones de CMM Zeiss .

Fuente de datos: Informe oficial de calibración de Zeiss CMM

2. ¿Cómo garantiza LS Manufacturing el cumplimiento de la norma ISO 13485 durante el mecanizado?

LS Manufacturing garantiza el cumplimiento de la norma ISO 13485 mediante un proceso de fabricación controlado. Su dispositivo cuenta con trazabilidad de las materias primas utilizadas, temperatura controlada en sala limpia e inspección 100 % con máquina de medición por coordenadas (CMM) antes del envío. Su registro de auditoría permanece completo gracias a los puntos de control documentados.

Fuente de datos: Norma ISO 13485:2016

3. ¿Qué materias primas son las más adecuadas para el torneado suizo de precisión en el sector médico?

La aleación de titanio Ti-6Al-4V, el acero inoxidable 316L y el PEEK son los materiales más adecuados, ya que permiten obtener acabados superficiales lisos en máquinas tipo suizo. LS Manufacturing valida los controles de proceso de los tres materiales, y sus piezas cumplirán con los requisitos de acabado superficial sin necesidad de operaciones adicionales.

4. ¿Cómo pueden los fabricantes de equipos originales (OEM) reducir los costos generales del torneado CNC para dispositivos médicos sin sacrificar la calidad?

Los fabricantes de equipos originales (OEM) reducen los costos de torneado CNC para componentes médicos gracias al uso de la tolerancia ISO 2768-m para elementos que no se acoplan y a la optimización temprana del DFM (Diseño para la Fabricación). Esto se debe a que la norma ISO 2768-m reduce el tiempo de utillaje y el desperdicio sin modificar las zonas de ajuste. Sus piezas conservan todas las cualidades necesarias, pero el costo total disminuye.

5. ¿Cuál es el plazo de entrega típico para un pedido de torneado suizo médico personalizado?

El servicio de torneado suizo para pedidos de componentes médicos personalizados se entrega con un plazo de entrega reducido para la primera tanda de producción. Esta primera tanda incluye la inspección de la materia prima, el mecanizado y un informe de inspección dimensional completo. Sus piezas contarán con una trazabilidad y documentación impecables.

Fuente de datos: Registro de entregas de LS Manufacturing #MED-2026-882

6. ¿Puede el torneado suizo manejar características complejas de micromecanizado en una sola configuración?

Sí, los tornos de tipo suizo equipados con torreta motorizada y subhusillo pueden fabricar micromecanizados complejos en una sola operación. LS Manufacturing mecaniza agujeros excéntricos, hexágonos internos y caras frontales en una sola operación. Sus piezas mantendrán una precisión de posicionamiento sin errores debido a las operaciones de reajuste.

7. ¿Cómo se evitan las rebabas en los componentes quirúrgicos en miniatura?

Para eliminar las rebabas en la fabricación de piezas quirúrgicas pequeñas, se utilizan procesos de corte microlubricado a alta presión, trayectorias de herramientas de microperforación de bordes y desbarbado químico . LS Manufacturing integra estos tres procedimientos de fabricación en un solo proceso, lo que le proporciona bordes seguros en las piezas sin necesidad de procesamiento adicional.

8. ¿Qué archivos se requieren para obtener un presupuesto instantáneo para torneado suizo?

Solo necesitamos los planos 2D con notas de tolerancia y los archivos STEP 3D. Nuestros ingenieros evaluarán el DFM y le enviarán un presupuesto . Sus piezas recibirán retroalimentación temprana durante la fase de diseño y evitarán cambios de última hora.

Suba su dibujo 2D y su archivo STEP 3D para obtener un presupuesto instantáneo para torneado suizo. Nuestros ingenieros de DFM evaluarán la tolerancia, el material y la viabilidad del micromecanizado, y le proporcionarán un precio fijo con la documentación de trazabilidad ISO 13485 en cuestión de horas.

Resumen

Los componentes de los dispositivos médicos de alta calidad requieren tolerancias micrométricas y certificación del sistema. La norma ISO 13485:2016 y el mecanizado de torneado suizo de siete ejes garantizan un mecanizado uniforme tanto para prototipos como para la fabricación a gran escala de sus dispositivos. Sus dispositivos cumplen con las dimensiones y normativas vigentes.

¿Los índices de tolerancia y las altas tasas de defectos derivados de los procesos de sujeción múltiple están dificultando el lanzamiento de su producto? Un botón específico para solicitar presupuestos acepta planos CAD 2D/3D para una evaluación DFM. Nuestros ingenieros sénior le enviarán la evaluación DFM personalizada y el presupuesto en un plazo de 2 horas.
