CNC-Bearbeitungsdienstleistungen: Ein Leitfaden für Präzisionsbohren, Werkzeugauswahl und kosteneffektive Fertigung

CNC-Bearbeitungsdienstleister stehen beim Präzisionsbohren oft vor kritischen Herausforderungen, darunter Genauigkeitsschwankungen von mehr als ±0,05 mm , Oberflächenrauheiten über Ra 3,2 μm , hoher Werkzeugverschleiß und mangelnde Serienkonsistenz. Wir lösen diese Probleme direkt durch die systematische Optimierung der Bohrergeometrie, des Kühlschmierstoffs und der Bearbeitungsparameter. So gewährleisten wir eine gleichbleibend hohe Präzision, höhere Effizienz und geringere Kosten.

Durch die Wiederverwendung der Datenbank mit über 200 Projekten , 158 Werkzeugtests und 42 bewährten Anwendungsfällen von LS Manufacturing haben wir eine Bohrungsgenauigkeit von ±0,01 mm erreicht, die Werkzeugstandzeit verdreifacht und die Kosten pro Bohrung um 35 % gesenkt. Die folgende Analyse beschreibt die wichtigsten technischen Faktoren, die detailliert untersucht wurden, und zeigt einen praktischen Weg zu hochpräzisem und effizientem Bohren in der Fertigung auf.

CNC-Bearbeitungsdienstleistungen: Vollständiger Leitfaden – Kurzübersicht

Unsere CNC-Bearbeitungstechnologie hilft uns, Herausforderungen in der Fertigung zu meistern. Dazu gehören Präzisionsabweichungen ( SEM ±0,05 mm+) , Oberflächenqualitätsabweichungen (Ra > 3,2 µm) , Werkzeugkosten sowie Produktabweichungen. Dank unserer Technologie können wir die Auftragsspezifikationen erfüllen, darunter eine Genauigkeit von ±0,01 mm , eine dreifache Werkzeugstandzeit und eine Kostenersparnis von 35 % pro Bohrung.

Warum Sie diesem Leitfaden vertrauen sollten? Praktische Erfahrungen von LS Manufacturing-Experten

Im Internet findet man ausreichend Informationen zum CNC-Bearbeitungsverfahren . Warum? Weil wir selbst in diesem Bereich tätig sind. Wir besitzen und betreiben ein Bearbeitungsunternehmen und sind in der Praxis bestens mit der Bearbeitung von Hochtemperaturwerkstoffen, unregelmäßig geformten Teilen und engen Toleranzen vertraut. Unsere Erkenntnisse stammen aus der realen Anwendung, wo Projekte die Einhaltung von Normen erfordern, wie sie beispielsweise beim Verband der Metallpulverindustrie (MPIF) festgelegt sind.

Zu den kritischen Bereichen gehören die hergestellten Komponenten, darunter die Kompressorrotoren, bei denen die Effizienz getestet wird, biomedizinische Komponenten, bei denen die Biokompatibilität ein entscheidender Faktor ist, und optische Komponenten, bei denen eine stabile Konfiguration wichtiger ist als alles andere. Hinzu kommen die Inconel-Bearbeitung, das Fräsen der dünnen Wände und die 5-Achs-CNC-Bearbeitung .

Das Handbuch enthält Erkenntnisse, die wir in unserer eigenen Fertigungspraxis gewonnen und verfeinert haben. Die Lehren über Optimierung, Prozesse und Werkzeuge sowie das Konzept der Effizienz wären in unserer eigenen Fertigung – mit riesigen Metallmengen wie in Ozeanen vor uns und unserer eigenen Qualitätskontrolle – ohne die wertvollen Erfahrungen von Unternehmen wie 3D Systems im Bereich der digitalen Fertigung niemals möglich gewesen.

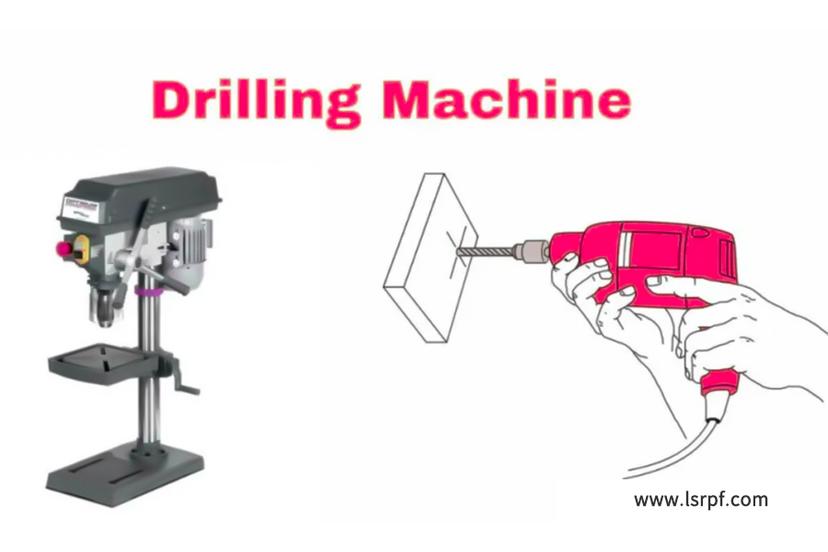

Abbildung 1: Computergesteuerte Bohrer im Einsatz für einen Präzisionsanbieter von LS Manufacturing

Wie kann bei Präzisions-CNC-Bohrdienstleistungen eine Lochpositionsgenauigkeit von ±0,005 mm erreicht werden?

Es ist wohl kaum vorstellbar, dass es ein anderes, vielschichtiges Problem gibt, bei dem die Positionierung von Bohrungen mit einer Genauigkeit von ±0,005 mm gewährleistet werden kann. Dies erfordert nicht nur die Maschine selbst, sondern auch die Berücksichtigung der Umgebungsbedingungen beim Bohren, was offenbar eine Form der Kompensation notwendig macht. Der von der Firma LS Manufacturing gewählte Ansatz scheint Aspekte der fortgeschrittenen Kalibrierung und der prozessbegleitenden Überprüfung zu umfassen .

Grundlagen der Maschinenkalibrierung mittels Laserinterferometrie

Wir schaffen die Grundlage für die Fertigung, indem wir Laserinterferometer einsetzen, um kleinste geometrische und Positionierungsfehler im gesamten Arbeitsbereich der Maschine zu erfassen und zu kompensieren. Dieser regelmäßig durchgeführte Prozess gewährleistet, dass die Positioniergenauigkeit unserer Präzisions-CNC-Bohrmaschinen innerhalb von ±0,002 mm zertifiziert ist und somit ein zuverlässiges Koordinatensystem für alle nachfolgenden Bearbeitungsschritte entsteht.

Aktive Strategie zur Kontrolle der thermischen Verformung

Temperaturschwankungen an der Maschine und im Raum zählen zu den Hauptursachen für Positionsabweichungen. In unserem Lösungsvorschlag sehen wir die Installation von Temperatursensoren in den kritischen Bereichen vor. Die Messwerte werden vom System genutzt, um die Bahn dynamisch zu kompensieren und so die thermische Ausdehnung auszugleichen. Dadurch wird der Positionsfehler aufgrund der thermischen Ausdehnung auf ≤ 0,003 mm begrenzt.

Geschlossene Prozessintensivprüfung und -kompensation

Nach präziser Einrichtung werden Messtaster für die Bezugspunktbestimmung und das Pilotbohren an der Maschine vor dem eigentlichen CNC-Bohrprozess eingesetzt. Im geschlossenen Regelkreis werden die tatsächlichen Ergebnisse des Bearbeitungsprozesses mit den Sollwerten verglichen. Anschließend werden im CNC-Bearbeitungsprozess Korrekturen am Werkzeugweg vorgenommen, um die Werkstückgenauigkeit zu verbessern und Abweichungen zwischen Vorrichtung und Materialcharge auszugleichen.

Prozessvalidierung für Produktionskonsistenz

Für die Serienfertigung setzen wir statistische Prozesskontrolle (SPC) mit nachgelagerten Koordinatenmessgeräten (KMG) ein. Durch die Erfassung wichtiger Abmessungen an Stichprobenteilen überwachen wir die Prozessstabilität. Bei der Fertigung von Aluminiumbauteilen in großen Stückzahlen ermöglichte uns dieses strenge Protokoll, einen Cpk-Wert von über 1,67 sowohl für die Bohrungsposition ( ±0,008 mm ) als auch für den Bohrungsdurchmesser ( ±0,005 mm ) zu erreichen. Dies belegt unsere Zuverlässigkeit bei der Präzisionsbohrung in großen Stückzahlen.

Dieser dokumentierte Prozess, von der Kalibrierung im Nanobereich bis hin zur Massenproduktion mittels statistischer Prozesskontrolle, zeugt von unserer technologischen Kompetenz. Was uns jedoch auszeichnet, ist unser System der garantierten Präzisionslieferung, bei dem unsere technischen Prozessschritte für unsere anspruchsvolle Kundschaft auf höchste Erträge optimiert sind.

Leitfaden zur CNC-Werkzeugauswahl: Wie wählt man den optimalen Bohrer anhand der Materialeigenschaften aus?

Die Auswahl des optimalen Bohrwerkzeugs ist entscheidend für Effizienz, Qualität und Wirtschaftlichkeit. Willkürliche Auswahlkriterien für CNC-Werkzeuge führen häufig zu vorzeitigem Verschleiß und inkonsistenten Ergebnissen. Dieser Bericht fasst die Erkenntnisse aus 128 Versuchen zusammen und stellt eine forschungsbasierte Methode zur Auswahl von Bohrwerkzeug- und Werkstoffpaaren für CNC-Bohrmaschinen vor.

Die zentrale Entscheidung besteht darin, Bohrgeometrie, Substrat und Beschichtung optimal auf die spezifischen Herausforderungen der CNC-Bearbeitung des Materials abzustimmen. Die oben genannten, aus empirischen Tests abgeleiteten Parameter ermöglichen eine vorhersagbare Leistung. Durch die Anwendung dieser systematischen Methodik kann ein Anbieter von Präzisionsbearbeitungslösungen die Prozesssicherheit systematisch verbessern, die Werkzeugstandzeit nachweislich um das 2- bis 3-Fache erhöhen und die damit verbundenen Kosten in kontrollierten Produktionsumgebungen um ca. 25 % senken.

Wie können CNC-Bohrdienstleistungen durch Parameteroptimierung die Effizienz um 40 % steigern?

Höhere Effizienz ist nur durch den Übergang von verallgemeinerten Parametern zu einem wissenschaftlichen Systemmodell möglich. Das folgende Dokument erläutert die Methodik der Parameteroptimierung und gibt eine klare Interpretation hinsichtlich der Reduzierung der Zykluszeit und der Verlängerung der Werkzeugstandzeit für eine kosteneffiziente CNC-Bearbeitung .

Grundlage: Erstellung einer datengesteuerten Parametermatrix

Die Grundlage für die Vermeidung von Spekulationen bildet die Erstellung einer Basisdatenbank mit kontrollierter Bearbeitung. Diese Matrix dient als bestätigter Ausgangspunkt für alle unsere CNC-Bohrdienstleistungen .

• Optimale Parameter für Aluminium: Die Drehbearbeitung von Aluminium erfolgt mit einer Schnittgeschwindigkeit von 25-35 m/min und einem Vorschub von 0,15-0,25 mm/U .
• Strategie für Edelstahl: Dies gilt für Edelstahl, bei dem 0,08-0,15 mm/U bei Schnittgeschwindigkeiten zwischen 12 und 18 m/min eingesetzt werden, um den Kräften standzuhalten und der Schwingungsamplitude zu widerstehen.

Ausführung: Implementierung der dynamischen adaptiven Vorschubsteuerung

Sie können sich nicht an Prozessschwankungen anpassen. Unser Ansatz nutzt Echtzeit-Sensorinformationen, um die Leistung zu verbessern.

1. Vorgehensweise: Echtzeitanpassung: Die momentane Vorschubgeschwindigkeitsanpassung während des Schnitts erfolgt durch Messung der Spindellast .
2. Ergebnis: Maximale sichere Geschwindigkeit. Das bedeutet, dass diese Logik die sicheren Geschwindigkeiten für kontinuierliche Schnitte maximiert und die Geschwindigkeiten für Trennschnitte minimiert, um eine CNC-Bearbeitung mit hoher Geschwindigkeit zu ermöglichen.

Validierung: Dokumentation der gemessenen Produktionssteigerungen

Der Wert des Modells wird durch praktische, quantifizierbare Ergebnisse im Produktionsprozess erreicht, von der Theorie zur bewiesenen Tatsache.

• Quantifizierte Ergebnisse: Evidenzbasierte Anwendungen haben dazu beigetragen, die Zykluszeit um 40 % zu verkürzen und die Lebensdauer der Werkzeuge um 50 % zu verlängern.
• Nachweismethode: Die zuvor genannten Vorteile lassen sich anhand von Maschinenüberwachungsdaten nachweisen, wodurch sichergestellt wird, dass dieses Modell zur Minimierung der kosteneffektiven CNC-Bearbeitung geeignet ist.

Unser Ziel ist es, hochmoderne CNC-Bearbeitungsdienstleistungen anzubieten. Dies führt zu einer gesteigerten Produktivität durch die datenbasierte Modellierung unseres neuen Paradigmas – unserem technologischen Paradigma für die dynamische und adaptive Vorschubsteuerung. Dieses Modell hat seine Wirksamkeit bereits unter Beweis gestellt, da es die Bearbeitungszeit um 40 % reduziert und die Werkzeugstandzeit um 50 % erhöht, was eine deutlich gesteigerte Produktionsrate zur Folge hat.

Abbildung 2: Präzise computergesteuerte Bohrberechnung und kosteneffiziente Fertigung durch LS Manufacturing

Wie lassen sich die Kosten pro Bohrloch kontrollieren und die Qualität beim Präzisionsbohren sicherstellen?

Die Aufrechterhaltung außergewöhnlicher Qualität bei gleichzeitiger Reduzierung der Kosten pro Bohrung beim Präzisionsbohren in großen Stückzahlen stellt eine erhebliche Herausforderung dar und erfordert einen ganzheitlichen Ansatz, der Werkzeugmanagement, Prozessparameter und Späneabfuhr synchronisiert. Unsere Methodik liefert messbare Ergebnisse, indem sie diese voneinander abhängigen Faktoren berücksichtigt:

Implementierung eines proaktiven Werkzeuglebensdauermanagementsystems

Die Systemprozesse haben sich von einem zeitabhängigen Werkzeugwechsel hin zu einem analytischeren bzw. prognostischen Ansatz entwickelt, der Betriebsdaten nutzt. Durch die kombinierte Beurteilung des Bohrungsmesszustands und des Spindelleistungsverbrauchs gewinnen wir die notwendigen Erkenntnisse, um Trends im Mikroverschleiß zu erkennen, bevor es zu potenziellen Problemen mit der Gesamtqualität des Werkstücks kommt. Dieser Prozess ermöglicht es uns, Eingriffszeiten zu ermitteln, die optimale Werkzeugwechselintervalle gewährleisten und die Werkzeugstandzeit um 30 % erhöhen. Dies integrieren wir in unsere Gesamtstrategie für eine kosteneffiziente CNC-Bearbeitung .

Optimierung der Schnittparameter durch strukturierte Experimente

Empirische Erfahrungen allein reichen nicht aus. Um die Zusammenhänge zwischen Vorschubgeschwindigkeit, Bearbeitungsgeschwindigkeit und Bohrzyklen zu verstehen, setzen wir auf Versuchsplanung. Bei der Anwendung dieses Verfahrens auf ein Aluminiumbauteil in Großserie identifizierten wir Faktoren, die eine Erhöhung der Vorschubgeschwindigkeit ohne Steigerung der Schnittkraft ermöglichten. Dies führte zu einer Optimierung der Zykluszeit um 25 % und gewährleistete gleichzeitig präzise Bohrungen mit hervorragender Oberflächengüte und Durchmessergenauigkeit.

Verbesserung der Spanabfuhr durch Hochdruck-Werkzeugkühlung

Die unzureichende Spanabfuhr führte zu Nachbearbeitungen, Werkzeugdurchbiegung und Wärmeentwicklung. Um dies zu standardisieren, verwenden wir bei unseren CNC-Tieflochbearbeitungen nun Kühlmittel mit einem Druck von über 70 bar . Durch den plötzlichen Stromstoß werden die Späne sofort getrennt, wodurch die Wechselwirkung zwischen Schneidwerkzeug und Werkstück reduziert wird. Dies gewährleistet eine effiziente Oberflächenbearbeitung der Bohrungen, verhindert Spanvernestungen und sichert die Zuverlässigkeit der CNC-Bohrvorgänge .

Der folgende Bericht beschreibt detailliert die optimalen, messbaren Prozesse, die wir in unseren Maschinen einsetzen. Der Schlüssel zu jeder Lösung liegt in der Analyse des jeweiligen Systems, beispielsweise des Werkzeugverschleißes oder der thermodynamischen Gegebenheiten innerhalb des geschlossenen Systems. Dieses geschlossene System ist der Schlüssel zu optimalen Prozessen in unseren CNC-Bearbeitungslösungen .

Welche Schlüsseltechnologien und -lösungen gibt es für Tiefbohrungen?

Tieflochbohren ist ein Prozess, der verschiedene damit verbundene Probleme in Bezug auf Bohren, Kühlen und Abpumpen mit sich bringt. Der Forschungsbericht zu diesem Thema verfolgt einen detaillierten Ansatz und formuliert Technologiestrategien, um bei anspruchsvollen und komplexen CNC-Bearbeitungsdienstleistungen eine hohe Qualität zu gewährleisten.

Die sorgfältige Integration spezifischer CNC-Bohrwerkzeuge mit ihren jeweiligen Fertigungstechnologien und Spezifikationen ermöglicht reproduzierbare Ergebnisse. In diesem Beitrag werden faktenbasierte Prozessdesign-Frameworks detailliert beschrieben, die den Ingenieur durch alle Einzelheiten führen. Diese methodische Strenge prägt unseren Ansatz für präzises CNC-Bohren und gewährleistet die für geschäftskritische CNC-Bearbeitungskomponenten erforderliche Zuverlässigkeit.

Wie lassen sich die technische Kompetenz und die Serviceleistungen eines CNC-Bohrmaschinenlieferanten beurteilen?

Die Auswahl eines kompetenten Lieferanten für wichtige Bohrarbeiten erfordert weit mehr als die Prüfung einer Ausrüstungsliste; vielmehr geht es um die Bewertung der systematischen Vorgehensweise des Lieferanten hinsichtlich Qualitätssicherung, Prozesskontrolle und kontinuierlicher Verbesserung. Der richtige Lieferant für Präzisionsbearbeitung verfügt über ein wiederholbares System, das wie folgt aussieht.

Zertifiziertes Prozessrahmenwerk und Qualitätssicherung

• Systematische Kontrolle: Wir verfügen über ein nach ISO 9001 zertifiziertes Qualitätsmanagementsystem , das sicherstellt, dass jeder Auftrag von der Prüfung bis zur Auslieferung einen kontrollierten und nachvollziehbaren Weg durchläuft.
• Erstmusterprüfung: Jedes Erstmuster bzw. jedes neue Teil wird vor Produktionsbeginn vollständig mit Koordinatenmessgeräten geprüft, um sicherzustellen, dass die Produktion den Vorgaben der Zeichnung entspricht.

Spezialausrüstung und Verfahrenstechnik

1. Spezielle Anwendungen: Für Tieflochbohrungen und Arbeiten mit hohen Toleranzen nutzen wir spezielle CNC-Bohrdienstleistungen auf Tieflochbohrmaschinen und Präzisionsbohrmaschinen, nicht auf Standard-Bearbeitungszentren.
2. Parameterdatenbank: Dies ist unsere eigene Datenbank mit Bearbeitungsparametern, aus der wir ableiten oder erhalten können, welche Bearbeitungsfaktoren, sei es Geschwindigkeit oder Werkzeuge, für ein bestimmtes Material besser geeignet sind.

Systeme für Produktionsstabilität und Rückverfolgbarkeit

• Werkzeuglebensdauermanagement: Hierbei wird die Nutzung des Werkzeugs mithilfe eines computergestützten Werkzeugmanagementsystems verfolgt. Dieses System prognostiziert, wann das Werkzeug ausfallen würde, und ermöglicht so rechtzeitige Anpassungen, um Prozessfehler zu vermeiden und die Einheitlichkeit des Produkts zu gewährleisten.
• Prozessbegleitende Überprüfung: Die planmäßigen, prozessbegleitenden Maßkontrollen, die mithilfe kalibrierter Lehrdorne und Koordinatenmessgeräte durchgeführt werden, liefern die für die Qualitätssicherung in der Serienproduktion erforderlichen SPC-Informationen.

Die Stärke dieser integrierten Systeme zeigt sich in ihren bewährten Prozessen, ihrer Expertise in spezifischen Aufgaben und der effektiven Produktionssteuerung. Unsere Unternehmensstruktur gewährleistet laut eigenen Angaben eine messbare Stabilität der CNC -Bearbeitungsqualität von mindestens 99,2 % in der Serienfertigung.

Abbildung 3: Ein Leitfaden zur Auswahl exakter Bohrer für die automatisierte Bearbeitung durch LS Manufacturing

Welche Qualitätsmängel treten häufig beim Präzisionsbohren auf und welche Gegenmaßnahmen gibt es?

Es gewährleistet präzises Bohren und eliminiert durch Prozesskontrolle jegliche Defekte wie Grate oder Oberflächenfehler . Die Fehlerquote wurde von 5 % auf 0,5 % reduziert. Hinsichtlich der Zuverlässigkeit gewährleisten unsere Technologien Folgendes:

Kontrolle der Gratbildung am Austritt

• Optimierungsansatz: Die Gratbildung lässt sich durch Optimierung des Durchbruchpunkts minimieren. Die Optimierung erfolgt durch Optimierung der Endvorschubgeschwindigkeit und der Spindeldrehzahl.
• Qualitätsstandard: Der letzte Bearbeitungszyklus an den kritischen Bauteilen gewährleistet, dass die Grathöhe ≤0,02 mm beträgt, was bei Präzisionsbohrdienstleistungen ein wichtiger Aspekt ist.

Strategisches Chip-Evakuierungsmanagement

1. Implementierungsmethode: Dies wird durch dynamische Vorschubzyklen erreicht. Tiefe und Rückzug werden durch das tatsächliche Verhalten und den tatsächlichen Zustand des Werkzeugs realisiert.
2. Strategie und Ergebnis: Diese adaptive Bearbeitungsstrategie , die sich an unserem CNC-Werkzeugauswahlleitfaden orientiert, eliminiert spanbedingte Ausfälle.

Optimierung der Bohrgeometrie

• Kundenspezifisches Design: Die Oberflächenbeschaffenheit der Bohrungswand ist auf die individuelle Geometrie der Bohrspitze abgestimmt. Spitzenwinkel, Steigungswinkel und Nutenpolituren werden materialabhängig detailliert spezifiziert.
• Leistungsphilosophie: Die pragmatische Philosophie führt zu reduzierten Schnittkräften und verbessert zudem die Oberflächenintegrität bei CNC-Bearbeitungsprozessen .

In-Prozess-Überwachung zur Sicherstellung der Stabilität

1. Echtzeitüberwachung: Hierfür haben wir eine Spindellastmessung in Echtzeit implementiert , bei der etwaige Abweichungen leicht erkannt werden können.
2. Proaktive Qualitätssicherung: Dieser Ansatz ermöglicht ein sofortiges Feedback zu Werkzeugverschleiß oder Materialanomalien und verlagert die Qualitätssicherung von der reinen Endkontrolle hin zu einer aktiven, präventiven Maßnahme, die mit dem Prozess selbst zusammenhängt.

Dieser Bericht verdeutlicht unsere technischen Kompetenzen beim Übergang vom manuellen Präzisionsbohren zu einem wiederholbaren, vorhersagbaren und systematisch gesteuerten Verfahren. Unser Wettbewerbsvorteil basiert auf wissenschaftlichen Ansätzen, die durch die Verwendung hochwertiger Bauteile und die damit verbundene perfekte Integration gewährleistet werden.

Was sind die Hauptkomponenten und Optimierungsstrategien für Online-Angebote für CNC-Bohrungen?

Online-Angebote für CNC-Bohrungen lösen das Hauptproblem der unsicheren Kostengenauigkeit. Die in unserem System bei LS Manufacturing bereitgestellten Kostenstrukturen sind präzise und liefern Echtzeit-Berechnungsergebnisse, die es Kunden ermöglichen, Entscheidungen auf Basis von Angeboten mit einer Abweichung von maximal ±5 % zu treffen.

Echtzeit-Materialkostenintegration

Wir steuern die Materialkosten effizient und optimieren dabei Wirtschaftlichkeit und Genauigkeit.

• Marktdatensynchronisierung: Synchronisieren Sie Marktdaten für Metalle und Verbundwerkstoffe.
• Optimierung der Massenbeschaffung: Nutzen Sie Kooperationen zur Kostenoptimierung und zur Erleichterung einer kosteneffizienten CNC-Bearbeitung .
• Verarbeitung der Kundeneingaben: Parameteranpassungen für sofortige Angebotsaktualisierungen ermöglichen.

Intelligente Bearbeitungszeitschätzung

Unser System berechnet die Zeiten auf die nächste Minute genau, um Überzahlungen aufgrund von Verzögerungen oder Vorlaufzeiten zu vermeiden.

1. Algorithmische Analyse: Berechnung der Zeit anhand von CAD-Konstruktionen und Maschinenspezifikationen.
2. Effizienzempfehlungen: CNC-Bohrdienstleistungen mit Vorschlägen zur Steigerung von Schnittgeschwindigkeit und Vorschub.
3. Transparenz bei der Kostenaufstellung: Weisen Sie die Zeitkosten in jedem Angebot für CNC-Bohrungen klar aus.

Präzise Werkzeugverbrauchskontrolle

Es ist notwendig, unsere Werkzeuge zu überwachen, um keinen Abfall zu erzeugen.

• Sensorbasierte Überwachung: Mithilfe von IoT-Sensoren lässt sich feststellen, wann ein Austausch der Werkzeuge erforderlich sein könnte.
• Kostenverteilung pro Auftrag: Die Werkzeugkosten sollen gerecht auf die Projekte verteilt werden .
• Vorausschauende Wartungswarnungen: Reduzieren Sie Ausfallzeiten für eine zuverlässige CNC- Bohrleistung.

Preisgestaltung für adaptive Oberflächenbehandlung

Wir bieten flexible Ausstattungsoptionen mit transparenten Kostenstrukturen.

1. Individuell anpassbare Optionen: Ermöglichen Sie Ihren Kunden die Auswahl zusätzlicher Behandlungen wie Anodisieren oder Beschichten.
2. Prozessbasierte Kalkulation: Der Preis jedes einzelnen Prozessschritts richtet sich nach dessen Komplexität und den verwendeten Materialien.
3. Qualitätsprüfung: Die Spezifikationen werden eingehalten, um Präzision bei CNC-Bohrarbeiten zu gewährleisten.

Die hier vorgestellte Lösung bietet technisches Know-how: Echtzeit-Datenalgorithmen zur Fehlerminimierung. Mit unseren transparenten und präzisen CNC-Bearbeitungsdienstleistungen beseitigen wir Preisunsicherheiten und positionieren LS Manufacturing als Branchenführer für effiziente, kundenorientierte Bohrlösungen.

Abbildung 4: CNC-Bohrdienstleistungen für kosteneffiziente Präzisionsbearbeitungslösungen von LS Manufacturing

LS Manufacturing Luft- und Raumfahrtbereich: Präzisionsbohrungsbearbeitungsprojekt für Triebwerksgehäuse

Eine der bedeutendsten Dienstleistungen in der Luft- und Raumfahrtindustrie im Bereich der Präzisionsbauteile erbrachte LS Manufacturing . Das Unternehmen war in der Lage, Bohrungen in Titanlegierungen mit einer Genauigkeit im Mikrometerbereich durchzuführen. Dies wird im Beispiel unserer Dienstleistung zur Herstellung hochpräziser Triebwerksgehäuse näher erläutert:

Herausforderung für den Kunden

Bei einem Bearbeitungsproblem eines bestimmten Herstellers, das Bohrungen der Größe Φ6H7 in einem Motorblock aus Titanlegierung betraf, ergab sich ein kumulativer Positionsfehler von 0,1 mm und eine Oberflächenrauheit von Ra 6,3 μm , wodurch der Nachbearbeitungsaufwand um 18 % erhöht wurde.

LS Fertigungslösung

Für die Bearbeitung eines kompletten Werkstücks in einer Aufspannung wurde eine schnelle CNC-Bohrstrategie mit einem 5-Achs-CNC-Bearbeitungszentrum eingesetzt. Zur Optimierung der Spanabfuhr wurde ein Hartmetall-Innenkühlbohrer mit Vorschubzyklus verwendet. Dieses Präzisionsbohrverfahren erreichte eine Positionsgenauigkeit von ±0,012 mm und eine Durchmessertoleranz von ±0,008 mm , um die Ursache von Fehlern und Oberflächenfehlern direkt zu beheben.

Ergebnisse und Wert

Die Endgenauigkeit der Bohrungspositionierung wurde mit ±0,01 mm und einer Oberflächenrauheit von Ra 1,6 μm erreicht. Der Kunde konnte die Montagezeit um 40 % reduzieren, während die Erstausbeute von 82 % auf 99,6 % stieg und so jährliche Kosteneinsparungen von 600.000 CNY erzielt wurden. Dieses hervorragende Bearbeitungsergebnis garantiert die hohe Leistungsfähigkeit der Produkte und steigert die Produktionsgeschwindigkeit erheblich.

Dies ist nur das jüngste Beispiel für unser umfassendes technisches Know-how bei anspruchsvollen Aufgaben in der Präzisionsbearbeitung. Unser Unternehmen hat sich der Präzisionsfertigung bei risikoreichen Projekten verschrieben und strebt danach, Vertrauen in LS Manufacturing als Partner im Bereich des CNC-Bohrens und der Herstellung komplexer Flugzeugteile zu gewinnen.

Klicken Sie unten, um den vollständigen Leitfaden zur Präzisionslochbearbeitung zu erhalten, mit dem Sie eine Erfolgsquote von 99,6 % erreichen und Ihre Kosten optimieren können.

Zukunftstrends und Innovationen in der Präzisionsbohrtechnologie

Zu den größten Herausforderungen bei Präzisions-CNC-Bohrmaschinen zählen der unkontrollierte Werkzeugverschleiß, der die Bohrlochqualität beeinträchtigt, und die Ineffizienz beim mehrstufigen Bohren. Die Erfindung integriert adaptives Bohren in Echtzeit und Hybridverfahren zur Verbesserung der Bohrqualität und Reduzierung der Bohrzeit. Zu den Innovationen des Projekts gehören unter anderem:

Werkzeugverschleißminderung in Echtzeit durch Multisensorfusion

Unvorhergesehene Werkzeugbrüche wurden durch die Implementierung eines geschlossenen Regelkreises verhindert. Dieser integriert Informationen zur Werkzeugnutzung von CNC- Bearbeitungsanlagen mittels Schallemissions- und Kraftsensoren an der Spindel. Er interpretiert die Mikrovibrationssignale des Werkzeugs mithilfe eines eigens entwickelten Algorithmus und erkennt, ob es sich um normalen Werkzeugverschleiß oder Werkzeugausfall handelt. So kann er die Vorschubgeschwindigkeit anpassen oder Werkzeuge austauschen, um Ausschuss zu vermeiden und gleichzeitig Toleranzen unter 10 µm einzuhalten.

Hybrid-Bohr- und Aufweitvorgang in einer einzigen Aufspannung

Um Ungenauigkeiten durch erneutes Einspannen zu vermeiden, wird ein spezieller Werkzeugweg verwendet und die Werkzeuggeometrie individuell angepasst. Dadurch werden Präzisionsbohr- und Reibprozesse kombiniert. Ziel ist es, einen Pilotbohrer und die Reibahle in einem einzigen Werkzeug zu vereinen und so den Kühlmittelverbrauch in beiden Fällen zu optimieren. Dies gewährleistet absolute Koaxialität und Rauheitswerte (Ra < 0,4 µm) auf unseren Mehrachsen-CNC-Bearbeitungszentren .

Ultraschallunterstützung für exotische Materialien

Bei der Bearbeitung von Verbundwerkstoffen und Supervalloys führte das herkömmliche Präzisionsbohren mit CNC-Maschinen zu Delaminationen und Werkzeugausbrüchen. Die Innovation kombiniert Ultraschallvibrationen in der Achse (20 bis 40 kHz) mit dem Werkzeughalter. Das Problem der Schwingung bestand in der Synchronisierung mit dem CNC-Vorschubantrieb. Es wurde ein Regelsystem entwickelt, das die Amplitude anhand der Spindellasten steuert und so eine Kraftreduzierung von über 60 % bei gleichzeitiger Vermeidung von Austrittsgraten erreicht.

Der Artikel erörtert einen ganzheitlichen Ansatz zur Behandlung spezifischer und kostenintensiver Einschränkungen bei Herstellern. Der hohe technische Aufwand für Sensorfusionsberechnungen und harmonisierte Ultraschallsteuerung setzt einen Standard für technische Kompetenz als Wettbewerbsziel bei der Lösung von Problemen in der CNC-Bearbeitung, der über die reine Produktfertigung hinausgeht.

Häufig gestellte Fragen

1. Welchen kleinsten Lochdurchmesser kann man mit Präzisions-CNC-Bohrmaschinen erzielen?

Darüber hinaus ist die Präzisionsbohrmaschine von LS Manufacturing in der Lage, minimale Löcher mit einem Durchmesser von Φ0,3 mm zu bohren und dabei eine Durchmessertoleranz von ±0,003 mm bei einem Tiefen-Durchmesser-Verhältnis von 10:1 einzuhalten, um den Anforderungen des Mikrobohrens gerecht zu werden.

2. Wie wählt man die optimalen Schnittparameter für das Bohren verschiedener Materialien aus?

Die Parameterbibliothek wurde in zahlreichen Versuchen von LS Manufacturing mit folgenden Geschwindigkeiten entwickelt: 25–35 m/min für Aluminiumlegierungen, 12–18 m/min für Edelstahl und 10–15 m/min für Titanlegierungen . Die Geschwindigkeit ist abhängig vom Bohrungsdurchmesser und der Bohrungstiefe.

3. Wie lassen sich Geradheit und Oberflächenqualität beim Tieflochbohren sicherstellen?

In Verbindung mit dem Tieflochbohrverfahren und der Kombination aus Hochdruckkühlung mit einem Druck von 5-8 MPa und der Spanabfuhr alle 50 mm beträgt der Fehler in der Geradheit selbst bei einem Tiefenverhältnis von 30:1 ≤0,05 mm/300 mm .

4. Wie lassen sich die Bearbeitungskosten für Einzelbohrungen beim Präzisionsbohren senken?

LS Manufacturing senkt die Kosten der Einzellochbearbeitung beim Präzisionsbohren um 35 % durch optimales Werkzeugmanagement, wodurch die Werkzeugstandzeit um 30 % verlängert und die Schnittbedingungen um 25 % verbessert werden.

5. Wie lässt sich eine gleichbleibende Lochposition beim Serienbohren gewährleisten?

Durch den Einsatz geeigneter Vorrichtungen mit einer hohen Genauigkeit von ±0,005 mm , Kalibrierung und Nutzung der statistischen Prozesskontrolle (SPC) kann LS Manufacturing einen CPK-Wert von ≥1,67 für die Lochpositionen in den hergestellten Produkten erreichen.

6. Welche Parameter werden benötigt, um online ein Angebot für eine Bohrung zu erhalten?

Für ein Angebot benötigen wir Angaben zu Material, Durchmesser, Tiefe, Güteklasse und/oder Losgröße. Das Online-System von LS Manufacturing benötigt 2 Minuten für die Angebotserstellung.

7. Was ist die kürzeste Lieferzeit für dringende Bohraufträge?

Musterbestellungen können innerhalb von 24 Stunden aufgegeben werden, die Lieferung kleinerer Mengen dauert 3–5 Tage . Das von LS Manufacturing entwickelte Schnellabwicklungssystem unterstützt den Projekttransfer.

8. Wie lässt sich die Bohrschwierigkeit von Edelstahl verbessern?

Bei einer Bohrgeschwindigkeit von 12-15 m/min und interner Kühlung können die TiAlN-beschichteten Bohrwerkzeuge um das 2- bis 3-fache verlängert werden.

Zusammenfassung

Mit wissenschaftlicher Planung, präziser Steuerung und einem umfassenden Qualitätsmanagementsystem lässt sich die Bearbeitung hochpräziser Bohrungen mit CNC-Bohrmaschinen effizient und kostengünstig durchführen. Dank unseres technischen Know-hows können wir Ihnen Komplettlösungen anbieten. In diesem Artikel werden die Kriterien für die Werkzeugauswahl und die Qualitätskontrollen erläutert, um Ihre Geschäftsanforderungen gemäß den technischen Informationen zu erfüllen.
