齿轮加工服务由于存在不协调的应用任务、较差的技术性能以及高昂的费用，这已成为制造商面临的一个高度重要的挑战。应对这一挑战所采用的传统方法表明缺乏系统性的方法，因为它们的项目和质量延迟超过 30%。
然而，问题在于，以牺牲其他兼容性因素为代价来追求这些单价，最终会破坏对供应商能力的合理估计。本文通过使用适合应用的技术因素对供应商进行合理的估计来解决这个问题。
齿轮加工服务快速参考表
|
服务类型 |
过程 |
材料 |
应用领域 |
主要特点 |
|
滚齿机 |
连续切削 |
钢、铸铁、黄铜 |
汽车、工业 |
生产率高、精度好 |
|
插齿 |
往复切割 |
合金钢、青铜 |
内齿轮、花键 |
形状多样、复杂 |
|
齿轮磨削 |
磨料去除 |
淬火钢 |
精密齿轮、航空航天 |
精度高、光洁度好 |
|
剃齿 |
整理工艺 |
软质材料 |
汽车变速器 |
提高表面光洁度 |
|
齿轮铣削 |
多齿铣刀 |
各种金属 |
原型、小批量 |
灵活、经济高效 |
|
齿轮拉削 |
直线切割 |
延展性材料 |
花键、键槽 |
高产量，一次通过 |
|
齿轮珩磨 |
磨料精加工 |
最后整理 |
纠正错误，使表面光滑 |
我们支持齿轮制造商根据兼容性原则和其他因素选择设备，应对齿轮加工带来的挑战。这种做法可确保在与供应商、材料等因素相关的能力评估方面，项目延迟减少至少30% 。
为什么相信本指南？ LS制造专家的实践经验
这是一种可靠的信息，因为它包含从头开始实现的体验的背景。我们发现LS Manufacturing处于现实环境中，面临着与您在齿轮加工中遇到的相同挑战——航空航天传动行业的微米精度到医疗技术执行器应用中的完美可靠性。这些建议现已从我们成功供应 50,000 多个精密零件的过程中演变而来。每一个零件都是生命线，因为它给我们上了宝贵的一课。
我们的流程与质量标准的一致性与公认机构的标准严格一致。我们严格遵循环境和安全程序美国环境保护署（美国环保局） 。此外，我们遵循ASM国际与我们的材料科学和热处理工艺相关，以便能够提供高度可靠的齿轮。我们的齿轮加工过程是在我们的车间进行的。
我们在本文中传播的知识与我们每天在工厂车间验证的知识相同。无论是优化滚齿硬化合金工艺的参数，还是优化速度与大批量生产所需的精度，现实情况是，如果我们在行业中提供高质量的齿轮，那么此类工艺将在我们诺顿汉尼芬工厂的车间进行严格的测试。
图1：LS Manufacturing数控齿轮生产的技术规格和精加工步骤
特定行业的齿轮应用如何决定制造要求？

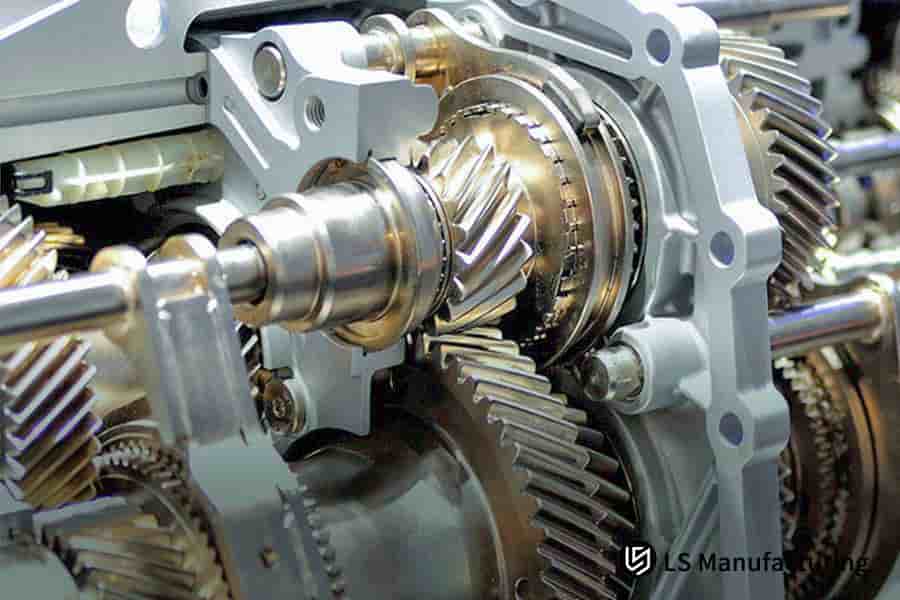

按行业划分的齿轮应用提出了独特的技术要求，需要专门的制造方法。本文件概述了汽车、风力发电和机器人领域的关键精度标准和性能标准，为高价值技术决策提供了可行的见解。
| 行业 | 关键技术要求 | 精度标准 |
| 汽车变速箱 | 噪音控制≤65dB，耐用度高 | DIN 6 级 |
| 风力 | 20年设计寿命，极致可靠性 | GL认证 |
| 机器人减速机 | 定位精度高，设计紧凑 | 齿形误差≤0.005mm |
本报告的目的是概述计算的结构齿轮应用通过使用技术要求和精度标准在各自行业内进行。在高度竞争和高价值的环境中，人们应该利用跨行业数据库来根据性能要求定制流程解决方案。
如何评价齿轮制造服务商的核心技术能力？
选择合适的齿轮加工合作伙伴的程序涉及非常多的技术方面，其中需要对技术能力和质量体系的完整性进行系统评估。该文件从以下角度提供了评估服务提供合作伙伴的指南：保证满足精准使用需求的参数：
- 设备精度验证：机器参数可测试。的准确度齿轮磨削数控机床德国 KAPP 公司的产品具有DIN 5 等级。齿形测量误差为0.003mm。总螺距误差不大于0.005mm 。当寻求计量服务时，必须固定要检查的样本。
- 过程控制方法：检查供应商活动的记录范围和供应商的统计控制水平。 VN 的噪声测试需要包括表面光洁度不存在变化、Ra 不超过0.4μm以及噪声水平不超过65 dB 。必须验证1.33或更高的 Cpk 值，以确保各个流程的关键流程维度相同。
- 质量体系认证：确保ISO 9001:2015认证的有效范围包括齿轮制造。审查供应商现场的不合格品管理和纠正措施。检查一次合格率≥99.5% 。
- 技术支持能力：评估工程技能、能力和解决问题的方法。审查在报价过程中收集的可制造性设计 (DFM) 反馈。确定快速原型制作周期时间。在具体案例研究中研究如何成功解决困难的技术挑战。
这样一个框架将使选择齿轮加工通过经过验证的能力，而不仅仅是基于营销的断言，以可衡量和基于证据的方式合作伙伴。用更简单的话来说， 齿轮加工合作伙伴选择框架将鼓励齿轮制造商以可衡量的方面及其质量体系的完整性为目标。
高精度齿轮制造需要满足哪些关键技术指标？
精密齿轮的制造需要严格管理多项技术指标。这些参数适用于非常有价值的环境。我们将在本报告中阐明实现亚微米精度控制的基本参数以及实施程序。 齿轮制造：
齿形和节距精度
提供多轴数控磨削实时补偿，使齿形误差≤0.003mm ，累计齿距误差≤0.005mm 。采用齿轮测量中心100%检测关键尺寸，分辨率0.001mm ；使用 SPC 图表来监控所有公差范围的 CpK 值≥1.67 。
表面质量和微观几何形状
通过磨削和修整循环的最佳砂轮选择，表面粗糙度应保持在Ra ≤0.4μm的范围内，而 NV 噪声测试应主要集中于检查齿面的微观几何形状，包括根据应用的负载条件引起的导程和轮廓的变化，并通过机器加工过程中的温度稳定来促进尺寸稳定性，机器温度设定在20±1°C之间。
批次一致性和可追溯性
批次偏差保持在±0.005mm以内。 ISO 9001:2015认证流程确保批次中存在差异。零部件在材料追溯层面、过程追溯层面、测试结果追溯层面都有踪迹。一次合格率超过99.5% 。
因此，它为精密齿轮制造具有可量化的技术指标并持续改进。这些用于封闭精度控制和流程优化的设计使得制造商能够满足航空航天、机器人技术以及医疗技术的非常具体和苛刻的技术要求。
定制齿轮解决方案如何满足特定工况的要求？
定制齿轮解决方案对于满足标准组件无法满足的独特操作需求至关重要。本文档详细介绍了定制设计方法如何通过精密工程和专业流程解决特定技术挑战，确保在要求苛刻的应用中实现最佳性能：
- 高速应用：为了消除高速齿轮组中的噪音和振动，我们采用了某些齿形变化。关于我们的动态负载分布，为了通过优化齿轮齿形使齿轮组无噪音，可以在效率损失最小的情况下实现3 至 5 dB的改进。
- 重型操作：在重载应用中，我们通过先进的热处理工艺提高齿轮的耐用性。通过控制渗碳深度和回火参数，我们在保持核心韧性的同时提高了表面硬度，从而使使用寿命提高了 2 倍。
- 特殊材料要求：在与操作环境相关的极端情况下，材料规格按特殊操作规范。例如，在化学工业的情况下，将使用耐腐蚀材料，或者在热环境的情况下，将使用高温材料。
借助 Giben，我们的定制齿轮解决方案可通过细致的分析和制造来满足特定需求的特殊要求。事实上，Giben 定制齿轮服务的技术诀窍确保了组件在传统齿轮失效的恶劣条件下的有效性。
图 2：LS Manufacturing 为满足运营需求而设计的工业级精密齿轮
如何建立齿轮加工准确的定价模型？
一个精确的齿轮加工报价必须是一个系统性的过程，其中涉及到与所涉价格有关的许多因素。下一篇论文将概述准确开发成本模型的系统流程，该模型在生成有利可图的报价时考虑了与材料、流程和管理费用相关的价格：
材料成本分析
材料成本根据与材料类型、毛坯尺寸和浪费因素相关的齿轮规格来计算。根据实际材料成本和供应商的实时可用性信息，可以非常准确地估算材料成本，同时牢记特定数量的现行市场价格。
处理时间计算
处理时间可能会根据齿轮的复杂性及其公差水平而变化。处理时间的计算是在我们的系统中完成的。根据我公司过去生产的现有齿轮产品和机器的效率系数，可以计算出准备时间、加工时间和二次时间，以估算总体劳动力成本。
热处理和精加工
我们根据齿轮应用要求提供渗碳、淬火和磨削等专门工艺。通过指定硬度或硬度，这些操作也将自动包含在智能定价系统中。表面处理，以确保所有技术要求的成本都得到准确计算。
管理费用和利润率
成本核算制度规定，我们的工厂管理费、工装费、质量控制费均等分配到各个岗位。因此，我们可以通过改变我们的计算机系统中的费率来收费并从而赚取利润，以便设置/建立我们产品的实际管理成本的数据库。
凭借我们准确的齿轮加工报价，我们的报价准确度为95% 。我们创建成本模型的过程不仅依赖于专业知识，还依赖于数据分析，有助于确保与报价相关的因素（无论是技术还是财务）与最终报价密切相关。我们可以立即回复任何询问。
评估齿轮制造服务提供商时应考虑哪些关键因素？
选择齿轮服务供应商是一项艰巨的任务，需要超越规格，以确保基本的实际能力。一个深齿轮服务供应商评估涉及基于专门为管理成本和交付风险而设计的评估标准的仔细的能力审核过程。下面的过程通过将主张和基于判断的可能性转化为确凿的证据来解决这个问题：
验证技术熟练程度
现场审核是针对数控滚齿机和研磨机。根据制造商的技术能力，我们对具有严格公差的代表性批次进行生产（例如，更严格的标准中规定的更严格的公差水平，例如 AGMA Class 10 ），并评估与 CMM 上的齿形和导程误差相关的基本参数。
审核系统质量控制
我们不仅评估他们的 ISO 认证状态；还评估他们的 ISO 认证状况。还评估了实施的强度。我们根据之前生产产量的尺寸和跳动性能审查他们的统计过程控制图。不合格报告或对其各自实施的纠正措施的分析将有助于我们确定其质量体系在适当解决其先天缺陷方面的强度。
评估项目执行能力
我们将根据他们在给定期限内交付工作的承诺来考虑他们执行项目的有效性。他们在交付由类似复杂设备组成的早期项目方面的有效性，记录了从设计反馈到最终检查的问题解决过程。
这种齿轮服务供应商评估确保了根据可衡量的标准采用全面的方法来确定供应商的能力。然而，该方法确保能力标准评估是通过现场审核进行的，使制造商可以自由地根据供应商展示的能力而不是根据声明做出正确的决策由供应商。通过实施评估标准，制造商有能力选择符合其技术要求的供应商并在合作中取得成功。
图 3：LS Manufacturing 为满足专业制造需求而定制设计的精密齿轮
不同材料齿轮的制造工艺有哪些主要区别？
根据每种产品材质的不同，加工工序的要求也不同。本报告重点介绍了与钢材中存在的加工技术差异相关的参数优化齿轮加工、铜合金齿轮加工、工程塑料齿轮加工。
| 材料类型 | 核心流程重点 | 关键参数优化 | 验证指标 |
| 合金钢 | 热处理过程中的自由应力和残余应力必须严格控制。 | 使用 CBN 刀具以相对较低的速度工作（加工速度 - 80-150 m/分钟）。 | 端部硬度 -HRC 58-62，最小值。 |
| 铜合金 | 以避免形成毛刺、加工硬化和变形。 | 使用高度抛光的锋利硬质合金刀具，可实现200-300 m/min的极高切削速度。 | 尺寸稳定性、表面光洁度（ Ra < 0.8 µm ）。 |
| 工程塑料 | 防止因加热而变形。 | 高速切削，切削速度范围为3000～5000rpm ，材料去除率低，风冷。 | 精确的齿形，加工后保持公差。 |
这一分析表明，一刀切的方法对于精度来说是无效的齿轮加工。成功取决于了解基本的材料差异并针对每种差异实施专用的加工技术策略。所提供的框架可实现有针对性的参数优化，确保齿轮在要求苛刻的应用中满足严格的硬度、精度和寿命规范。
大型齿轮制造如何保证质量稳定？
为了检验批量生产的齿轮质量，仅进行检验是不够的；相反，需要进行过程控制以避免缺陷。例如，无法检查数千件的尺寸、光洁度和强度的准确性。这是针对过程系统化的解释，以便在数据驱动的过程控制中实现质量一致性。
- 实施统计过程控制 (SPC)：已针对轮廓、中径和跳动等关键特性实施了控制图。这是因为每25 件进行一次抽样。一旦我们观察到接近控制极限的尺寸，我们就开始更换工具或改变工艺，而不会实际产生任何缺陷。最后，在临界尺寸处，我们将 CPK 值指定为至少 1.67。
- 管理工具寿命和工艺偏差：通过利用 RFID 标签来跟踪工具的使用情况。此外，预测性维护计划是根据移除的材料设计的。滚齿过程涉及使用切削力和声发射来检测刀具磨损，然后再影响齿轮的表面光洁度和其他因素。
- 建立稳健的夹具和设置程序：我们使用带有快速更换托盘的专用夹具，以最大限度地减少设置时间，同时保持可重复性。在生产开始之前，每个设置均使用主齿轮和CMM 测量进行验证。首次检查包括全面的几何验证，以确保该工艺在投入批量生产之前能够进行。
- 将100%最终检验与反馈环路集成：除了SPC之外，除了提供实时过程控制外，还通过视觉/CMM集成了关键尺寸100%最终检验的过程，从而通过为SPC提供过程控制性能的数据来实现过程控制的持续改进。
这样，大规模生产就成为一个受控过程，而不是一个有问题的过程。利用过程控制以及 SPC、预测性维护和闭环过程，我们不仅确保所有齿轮的规格，而且还提供汽车行业、航空工业和工业应用所需的质量一致性。
图 4：LS Manufacturing 评估定制齿轮生产和相关服务的指南
LS制造机器人产业：精密齿轮减速机定制项目
这LS制造案例对于需要用于 RV 减速器的精密齿轮的机器人公司来说，这一点非常重要。在说明 LS 制造如何解决此案例时，它代表了我们在 LS 制造对齿轮技术要求的专业知识：
客户挑战
在这种情况下，机器人供应公司的问题是它需要一个齿轮减速机供应商对于房车，应提供材料为20CrMnTi合金钢的齿轮减速器。此外，齿轮减速机供应商要求的规格是位置误差不超过±0.001毫米，噪音水平不超过超过60 分贝。然而，普通的滚齿工艺无法满足这些技术指标。因此，目前面临着35%的拒绝率，这是由于极高的噪声水平以及位置误差造成的。因此，这导致客户的新机器人供应延迟了3 个月，并增加了25% 的额外成本。
LS制造解决方案
两步精密磨削/珩磨按以下方式进行：首先，使用CBN砂轮精密磨齿，精度达到AGMA 9级，齿形误差不超过0.005mm ；其次，采用专用磨料进行齿轮珩磨，确保最终表面粗糙度Ra为0.2-0.4微米。除上述之外，还确保了最佳的齿廓修形，以对抗齿轮在负载下的热变形效应。这完全符合齿轮的技术要求。
结果和价值
设计的齿轮按照DIN 4级规格的精度标准生产，重复精度达到0.0008mm，超出客户要求。目前噪音已降低4分贝至56分贝，寿命提高至10000小时。 35%的拒绝率问题已经完全消除，目前客户的TCO已经降低了18% ，从而使客户的机器人平台能够以100%的满意度来执行上线。
上述案例是LS Manufacturing在齿轮生产中解决复杂问题的典型例子。工艺工程的创新，一直到齿轮的技术要求，在机器人和自动化的高性能应用中在性能方面建立了选择关系。
如果您的机器人关节因高精度齿轮的限制而面临性能瓶颈，我们定制的精密齿轮解决方案可能就是您正在寻找的答案。
如何在齿轮制造领域建立长期合作伙伴关系？
制造商的杠杆作用还应超越伙伴关系的交易性质，包括通过技术伙伴关系带来的附加值。客户互动应继续改善，将客户与供应商关系的发展纳入技术合作伙伴关系，以确保共享创新。本文件概述了建立基于共同成长和持续改进的长期合作的框架：
实施结构化沟通和审查周期
我们每季度组织一次技术审查会议，会议不仅涉及质量方面、培训技术和方法，而且重点是降低成本和技术复杂性。我们的技术审查会议还包括问题解决会议，我们的技术人员与客户的技术人员就制造或优化过程中的技术复杂性进行合作。
开发主动增值服务
除了使用正确的组件来替换不再正常运行的组件之外，还有一些与制造原型阶段的可制造性相关的额外注释，这些注释指出了在制造工具之前这些组件中的问题点。一家汽车行业客户将与齿轮性能属性之外的可制造性相关的非经常性工程费用减少了15% ，从而将总体交付周期缩短了30% 。
建立透明的绩效指标和共同目标
我们讨论了与基本绩效因素相关的绩效指标的引入，例如交付、产量提高和成本降低计划。这样，双方就可以更容易地在某一需要提高效率的领域开展工作。例如，在机器人制造单位中，三年内总拥有成本降低了 18%。
建立灵活应对市场变化的机制
我们运用应急计划和敏捷产能解决方案来应对市场需求的突然变化和市场设计的变化。这包括我们的关键部件的保护库存和快速原型制作为我们的合作伙伴提供 48 小时内关键工程变更的即时响应解决方案。
通过这种范式转变， 齿轮生产不是商品化运作，而是双方共同成长的合作。我们通过在绩效中应用结构化合作、价值创造和开放管理方法来灌输长期合作的理念。
常见问题解答
1、如何选择齿轮加工精度等级？
根据申请中的要求。对于一般传动装置， DIN 7-8 ；用于精确传动， DIN 5-6 ；对于超精密传动， DIN 3-4 。
2、小批量齿轮加工成本如何优化？
通过拥抱流程变革SPC，提升效率从材料效率来看，很明显LS制造应该能够将小批量价格维持在不超过大批量价格的1.3倍。
3、如何选择齿轮热处理工艺？
根据材料选择渗碳/感应淬火的变化工艺，以促进达到所需的硬度梯度。
4、检验齿轮加工质量的方法有哪些？
通过齿形检查、齿向检查、噪音测试、寿命测试等多维度验证。
5.紧急订单的交货时间如何保证？
它提供快速通道设施，紧急交货时交货时间可缩短60% 。
6、为什么需要改装齿轮？
它提高了啮合速度，降低了3-5 dB的噪音水平，并且优化了超过30%的使用寿命。
7、如何选择齿轮材料？
综合考虑负载、速度、环境等因素进行选择。常用材料有20CrMnTi和42CrMo。
8、齿轮加工价格包含哪些费用？
包括机器所用材料的成本、加工成本、热处理成本、检测成本等。每项技术规范也应包括在内。
概括
它将允许企业找到最匹配的齿轮加工服务提供商通过科学的评估体系和精确的技术匹配，实现最佳的项目质量、成本和工期。
