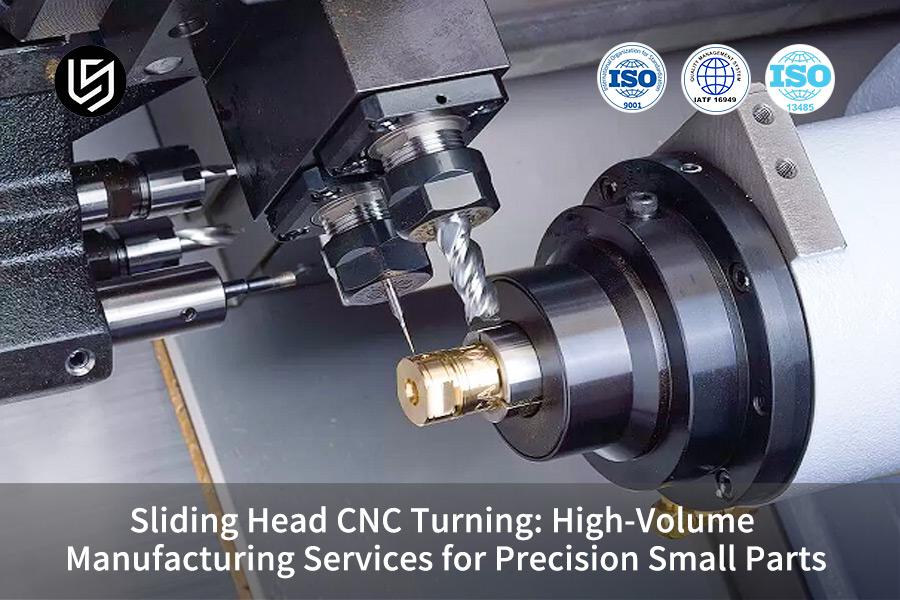

滑头数控车削：精密小零件的大批量制造服务

走心数控车削用于解决轴、销等小型精密零件批量制造过程中的效率和质量难题。此操作有助于消除与传统车削操作相关的空闲时间。这反过来又有助于解决与周期时间和质量问题相关的问题。这是解决问题的直接方法。

我们通过在工艺优化、刀具寿命优化和质量控制方面应用尖端技术来解决这些问题。我们的解决方案有助于实现每个产品 18 秒的一致循环时间，且CPK 大于 1.67 。这有助于扩大运营规模，满足数百万种产品的订单，我们成为您批量精密制造的合作伙伴。

走心数控车削：基本指南

话题	关键见解
基础实力	该工艺用于一次性批量生产小型、复杂、长且细长的零件。
主要优势	导套在切削点提供最大的支撑，我们在车削直径上实现了最高水平的精度和光洁度。
可制造性设计 (DFM)	这些零件需要特殊设计滑动头转动操作，因为特征通常是在进料和切割材料中顺序产生的。
消除二次操作	使用动力刀具和后加工进行铣削、钻孔和交叉加工的能力允许在一次装夹操作中完全加工复杂的零件。
材料和速度效率	棒料材料的使用可以实现非常快的循环时间和最大的材料效率，同时最大限度地减少废料。
我们的能力重点	我们拥有编程和夹具方面的专业知识，可使用多轴动力刀具和副主轴传输来实现完整零件的最大效率。
结果：无与伦比的精度	实现出色的同心度，表面光洁度，以及传统车床难以保持的小直径公差。
结果：数量经济学	为适合大批量生产的零件提供最低的单件成本和最高的产量。
应用适合​	对于连接器、插针、手术部件和其他需要精度和体积的小型复杂部件来说是有利的。

我们是释放纵切车床在大批量、高精度加工小零件方面的真正潜力的关键。凭借我们在编程、夹具和动力刀具方面的知识和经验，我们可以在一次设置中实现完整的加工，为您提供最高水平的零件一致性和光洁度，以及最低的每个零件成本，以满足您的加工要求。

为什么相信本指南？ LS制造专家的实践经验

您可以轻松地在网上找到大量讨论滑动头转动过程的文章。那么，为什么您应该认为此处提供的信息与互联网上有关同一主题的所有其他信息不同呢？好吧，我们不是理论家。我们的经验不是基于理论。它基于我们每天制造的数百个关键任务微型零件。精度不是目标；而是目标。这是一个先决条件。

我们在生产过程中拥有高标准，这些标准基于行业内的最佳实践增材制造(AM)设计创新世界职业安全与健康管理局(OSHA)操作安全标准。从航空航天领域的传感器到医疗领域的销钉，我们生产的数百万个零件中的每一个都有其自己的教训，无论是与 316L 不锈钢一起使用的速度，与钛一起使用的冷却剂等等。

本页提供的每一条建议均基于来之不易的第一手经验。我们从成功中吸取了教训，也从早期代价高昂的失败中吸取了教训。但请放心，所提供的信息并非基于理论，而是基于硬性的车间经验，并在切屑、切削油和严格检查的显微镜下得到证明。您可以放心，您正在阅读的信息与我们日复一日所依赖的信息完全相同，以确保您的大批量、精密小零件每次都能正确制造。

图 1：在滑头车床上加工高公差小型金属零件，以进行批量生产精密车削。

走心式车床在批量生产中相对于传统数控车床的核心效率优势有哪些？

大批量数控车削复杂零件的制造过程本身就对生产过程中的效率和质量提出了挑战。本文档旨在解释滑动头数控车削如何提供确定性工艺，其中所有工艺步骤都集成到一个工艺中。纵切头数控车削的基本价值基于其与效率效益的直接关系。

比较维度	传统数控车削工艺	走心数控车削解决方案	可衡量的成果
普罗流量	在许多机器上按顺序进行操作，例如车削、铣削、钻削等，包括手动传送。	将所有操作合并到一个操作中，包括同步轴运动和动力刀具功能。	减少2-3次二次加工，减少70%以上的非切割时间。
周期时间 (CT)​	由于装载/卸载、定位和工具更换，周期时间增加。	机器在一个循环中配有导套和副主轴，可实现无人操作。	复杂零件的周期时间缩短了60-70% （从 90 秒缩短到 30 秒以下）。
质量与产量	夹具的重复性限制了精度，导致同心度误差。	一次性夹紧确保一次操作即可切割所有特征，保证微米级精度。	将一次合格率 (FPY) 水平从 92% 提高到 99% 以上，从而降低废品和返工成本。
生产规模	这是劳动密集型过程，需要操作员注意每个装载/卸载顺序。	无人值守的操作能力，包括连续棒料进给和成品零件的弹出。	实现真正的大批量生产，材料去除率提高40-60% 。

这是通过系统地消除流程中的接口而实现的效率增益的衡量标准。这是高效的关键要求精密数控车削工艺。这种分析提供了一个框架，可用于评估关键因素包括单位成本和几何形状的系统。我们的解决方案通过提供生产单元来直接解决所有上述问题，确保最复杂的零件加工工艺的性能和质量。

如何选择最佳的走心式车床策略和刀具进行批量生产？

为了实现为每个零件提供最佳成本的目标批量生产数控车削，必须采取整体方法来集成和协调工具、流程和机器自动化。然而，要解决的根本问题是同时优化刀具寿命和机器利用率。本文档概述了解决该问题所采取的方法：

延长正常运行时间的集成工具策略

• 特定材料的解决方案：​对于不锈钢的情况，加工策略将是使用PVD ​​涂层硬质合金的数据驱动解决方案。
• 参数优化：​将优化参数以确保刀具寿命保持在120 分钟的恒速、切削速度为120 m/min 、进给速度为0.08 mm/rev的情况下。
• 并行加工：​通过使用多个刀具同时进行切割和钻孔，切割时间可减少20%以上。

无人值守生产系统配置

1. 自动化处理：​对于较大数量，我们依靠自动化料库和高压给料机。
2. 连续操作：​这允许“熄灯”操作超过 8 小时，从而确保大批量 CNC 车削操作的 OEE 超过85% 。
3. 过程稳定性：​我们的目标是提供确定性的瑞士式数控车削单元，它独立于操作员周期。

数据驱动的流程部署

• 经验证的数据库：​这涉及实施包含50 多个经过验证的材料/工具/参数集的经过验证的数据库。
• 风险缓解：​这有助于快速锁定批量生产的最佳刀具策略，从而确保复杂数控车削操作从第一批开始的可预测性。

我们在精密数控车削加工（尤其是大批量加工）方面的高效率是通过稳健的刀具、自动化处理和经验数据的精确交互而实现的，从而通过提供数控车削单元解决方案保证关键操作的成本优化运行。

如何通过将走心式车床加工的材料利用率提高到 85% 以上来优化成本？

材料成本占零件总成本的 40% 到 60% 不等，特别是在大批量生产小零件时。这意味着减少浪费成为零件成本的关键因素。本文件是用于生产的专门技术数控车削小零件，旨在最大限度地降低材料成本。它强调使用流程控制和战略采购来实现并维持超过 85% 的材料利用率：

通过优化的分型技术进行精密冲裁

该过程从“截断段塞”的概念开始，即在此过程中损失的材料量。我们在瑞士型数控车削工艺中使用我们专有的“窄槽”切断刀具。我们在流程中拥有一定程度的控制力，可以将“截止”降到最低。这不仅最大限度地减少了加工过程中材料的损失量ess，这是昂贵材料成本优化的一个组成部分。

战略原材料规格和处理

为了优化我们利用材料的能力，原材料的几何形状与最终零件程序的几何形状相匹配至关重要。我们为客户提供全面的材料利用率分析报告，为原材料的经济有效的直径和公差提供建议。这种预处理策略可确保我们的客户不会在原材料上过度支出，并优化我们可在我们的范围内使用的原材料数量。精密数控车削过程。

废物最小化集成软件

这种效率是通过先进的计算机编程获得的，该编程模拟数控车削小零件的整个过程，确保始终遵循优化的过程，并消除材料切削过程中空切和低效率的发生。这确保了通过探测功能始终获得高材料利用率，从而为工具的磨损提供补偿。

获得超过85%高材料利用率的能力并未声称，而是通过计算方法获得的，该方法基于在数据驱动的帮助下集成精确材料规格的截止值数控车削材料选择和软件验证，以确保获得这样的效率。这是成本优化所遵循的明确方法。

图 2：在瑞士式设施中车削精密金属合金部件以进行大批量生产。

数百万台量产时如何保证尺寸和公差的最终稳定性？

制造数百万个具有亚 10 微米一致性的零件的过程需要从零件检查转向过程控制。我们开发了一种方法，包括实时补偿、统计治理和零件尺寸稳定性的环境掌握：

实时在线补偿

• 机上测量：零件尺寸将使用雷尼绍测头实时测量，每 50 个循环测量一次关键直径。
• 闭环控制：在此过程中，零件的尺寸将被提前控制，以确保它们在公差带的30%以内，考虑到关键的精密小零件加工。

通过 SPC 进行主动流程治理

1. 实时统计监控： SPC量产图表过程中会实时显示关键特性值。
2. 预测干预：在此过程中将使用接近控制限值的限值来维持CpK ≥ 1.67 。

掌握环境以实现基础稳定性

• 热控制： 20°C ±1°C的温控环境消除了热膨胀这一维持尺寸稳定性的关键变量，特别是在微米级。
• 稳定平台：通过使用刚性平台进行补充数控车削中心和多轴 CNC 系统，在一致的大批量 CNC 车削操作中提供坚定的稳定性。

验证的结果和可扩展的复制

1. 有数据支持的性能：该工艺方案验证了100,000 多个单位批次的关键特性的标准偏差≤0.002mm 。
2. 系统化解决方案：以在线计量、量产SPC 、热控制为代表的制程解决方案，是量产稳定性的系统化解决方案。
3. 热控制： 20°C ±1°C的温控环境消除了热膨胀这一维持尺寸稳定性的关键变量，特别是在微米级。
4. 稳定的平台：通过使用刚性数控车削中心和多轴数控机床进行补充，以提供一致的坚定稳定性大批量数控车削加工。

验证的结果和可扩展的复制

• 有数据支持的性能：该工艺方案验证了100,000 多个单位批次的关键特性的标准偏差≤0.002mm 。
• 系统化解决方案：以过程中计量、量产中的SPC 、热控制为代表的制程解决方案，是量产稳定性的系统化解决方案。

正如内容所证明的那样，本文档中所呈现的文档是经过验证的真实工程方法。它专注于技术“如何”，即实时数据、统计和/或环境控制的集成，以解决大规模生产中微米级尺寸稳定性的现实问题，从而建立技术能力和执行力的范例。

从原型到量产，“Slip-On”工艺如何实现无缝过渡和快速爬坡？

由于延误和其他质量问题，原型和批量生产之间的过渡有时可能是一个成本高昂的过程。在本文档中，我们概述了实现无缝、快速过渡过程的方法。通过在原型阶段锁定与生产相同的流程，并使用严格的复制方法来实现快速提升，我们可以同时实现设计验证和可制造性。

阶段	核心战略	关键行动和指标
原型开发​	流程锁定以提高生产率	为了利用相同的数控车削设备、工具和参数（稍微保守）来开发原型，从而验证设计的可生产性。
加速执行​	可扩展的进程复制	将经过验证的“工艺包”复制到相同的机器单元，从而在2 至 4 周内实现产能增加3 至 5 倍，而无需重新鉴定。
质量保证​	通过一致性降低风险	通过保持流程连续性来消除过渡质量差异，确保零件从原型到批量生产的功能相同。
运营成果​	可预测的扩展	实现确定性和快速扩展数控车削。

这种方法将原型制作到大规模生产的过程从高风险过程转变为可预测过程。在此过程中，它满足了客户的真正需求，即在缩短上市时间的同时实现大批量输出和不妥协的零件质量。这种方法提供了技术上合理的扩展过程数控车削服务在竞争激烈的高价值生产环境中。

图 3：用于批量生产服务的滑头数控车削高公差金属零件。

LS Manufacturing 医疗行业：内窥镜手术刀片手柄的高精度批量定制

这LS制造医疗器械案例重点介绍了与一家世界领先的医疗器械公司的合作项目，展示了 LS Manufacturing 的高科技工程通过自动化生产单元和大批量精密车削专业知识，将关键部件无缝转移到高可靠性大批量生产的能力：

客户挑战

该部件是一个直径为2.5 毫米的不锈钢内窥镜手术刀手柄，包括复杂的花键设计和许多微型径向孔。该客户现有的流程本质上是多阶段的，一次合格率仅为85% ，同时交货时间可变，严重危及其主要产品线的安全，这不符合其严格的 JIT 交付规范。这需要一个稳健的精密车削解决方案。

LS制造解决方案

LS Manufacturing 利用 Tsugami 瑞士型车床机床开发了专用的自动化生产单元。该开发项目的一个重要方面是设计和实施专有的内部冷却系统，与钻铰刀工具相结合，这将允许在一次操作中加工部件的花键部分。此外，该系统利用机器视觉检测系统，可以对部件尺寸和外观进行100%检查，从而完成了精密车削加工。整个过程将实时信息直接输入客户的 MES 系统，从而实现端到端的数字可追溯性。

结果和价值

开发的工艺使每个组件的循环时间缩短了25 秒，一次合格率达到99.5% 以上（CpK > 2.0） 。所开发的流程直接使客户实现了真正的零库存JIT供应，从而使组件的总体成本降低了30%。该项目使 LS 成为以下产品的全球战略供应商： 大批量精密车削关键医疗部件的生产，从而展示了我们的多品种和快速批量供应的能力。

此案例代表了 LS Manufacturing 降低风险并扩大关键任务生产规模的能力数控车削医疗部件。通过集成流程创新和自动化解决产量、吞吐量和可追溯性的实际问题，我们可以为客户提供值得信赖的制造合作伙伴，实现供应链弹性和市场成本领先。

借助我们先进的滑动头 CNC 车削专业知识，为您的大批量微型部件实现无与伦比的精度和可靠性。

如何评估供应商的大批量心脏喂养机交付和质量管理能力？

为了正确选择供应商，批量生产评估必须超越物理工厂，包括对整个系统的“取证”评估。该模型将提供对供应商进行最终评估的明确标准，特别是在批量生产方面。

生产系统成熟度

• OEE 作为 KPI：​ OEE >80%已被记录，这是成熟工艺的明确指标，可用于生产大批量 CNC 车削。
• 精益实施：单件流程和减少浪费的证据证实了对连续流程和最短交货时间的关注。

品质保证深度

1. 超越认证：​ 遵守IATF 16949 或 ISO 13485标准表明积极主动、基于风险数控车削质量体系，而不仅仅是基本的合规性。
2. 有数据支持的控制：​类似零件的历史 SPC 报告显示持续的CpK ≥1.67 ，提供了工艺能力和稳定性的切实证据。

供应链弹性

• 风险缓解：​经过验证的关键材料（如棒材）的替代来源至关重要，并且是整个供应商评估流程的一个组成部分。
• 透明度基准：​ 愿意共享实时生产信息并允许质量体系审核代表了运营绩效和潜在合作伙伴关系的基准。

技术和可扩展能力

1. 工程合作伙伴：​ 拥有以下方面的内部技术专业知识复杂的数控车削工装设计是通过协作问题解决流程解决生产问题的主要因素。
2. 经过验证的可扩展性：​对快速生产可扩展性的成功进行经过验证的案例研究是提供高效生产可扩展性的经过验证的方法。

正是这个过程提供了丰富且知情的评估，其中承诺被过程所取代。正是这个过程识别了有能力的合作伙伴，通过使用流程、质量管理体系和透明的业务实践来消除批量生产中的固有风险，从而提供长期的供应链卓越性和安全性。

图 4：操作滑动头 CNC 车床生产用于大规模制造服务的高公差金属合金微型部件。

为什么LS Manufacturing是精密小零件批量生产领域风险最低的选择？

我们的客户面临的一项风险决策是为他们的关键和关键因素确定制造合作伙伴。大批量数控车削零件。我们的客户选择 LS Manufacturing 不仅是因为我们的能力，还因为我们作为单一来源供应商利用我们的整体内部能力和数字流程控制来降低风险并为客户提供确定性解决方案的流程：

通过全面的内部掌握降低技术风险

我们正在利用我们对整个流程范围的掌握来消除外包中的所有不确定性风险，从定制精密车削小至Ø0.5mm的零件以及与其他复杂的多轴铣削和二次加工相关的任何复杂性，包括我们自己的内部设计的工具和夹具，无需任何外部资源即可应对独特的应用挑战以及从第一件到第一百万件的所有流程的完全集成。

通过数据驱动的数字控制确保过程稳定性

我们的软件是制造执行系统 ​​(MES) 的一部分，使我们能够拥有完整的实时闭环过程控制。这意味着我们可以监控和分析整个过程，从大量材料本身到设备状况，再到操作员的质量测量。我们可以主动控制流程，确保没有偏差的余地。我们可以确保我们公司生产的第一百万件产品的尺寸与我们生产的第一件产品的尺寸完全相同。这就是低风险批量制造工艺的本质。

通过系统透明度保证供应链的确定性

我们可以保证我们的供应链具有可预测性。无论是通过我们已签订的双源协议进行材料采购，还是通过我们的实时生产仪表板为客户提供服务，我们所做的一切都可以保持透明。凭借我们的内部能力，我们可以拥有完全的确定性。这就是能够回答问题的本质为什么选择LS制造。

通过记录的可扩展性验证功能

我们的价值基于我们获得可重复成功的能力。我们记录了从生产意向设备的原型验证到在全尺寸、大批量 CNC 车削上实现可重复CpK > 1.67的过程。可扩展性可以定义为从一开始就内置风险缓解设计的系统。

这不仅展示了我们执行流程的能力，还展示了我们的方法论。在通过我们的集成工程和数字控制方法解决技术复杂性、流程变化和供应链变化的真正风险时，我们可以提供符合项目成功标准的从根本上低风险的批量制造合作伙伴关系。

常见问题解答

1. 哪些类型的零件最适合使用走心式车床加工？

适用于小直径（一般为φ1-32mm ）旋转体或长径比大、结构复杂、需要多面加工的非标零件d 机械加工等

2.批量生产的最小起订量 (MOQ) 和典型交货时间是多少？

经济起订量约为 10,000 件或更高。从订单确认到第一批货发出的交货时间约为6-8周，其中包括材料的准备和生产线的调试。第一个之后的发货可以安排定期、每周/每月等。

3.批量生产能达到什么精度水平？

量产精度为：直径公差±0.005mm ，圆度0.003mm ，表面粗糙度0.4μm 。对于特殊要求，直径公差精度可高达±0.002mm 。

4. 如何控制和优化批量生产的单位成本？

我们通过在设计、材料、工具和生产周期的改进等各个方面采用价值工程（VE），通过系统降低成本的方法来控制和优化批量生产的单位成本。一般来说，订单量超过10万件后，单位成本可以优化15-25% 。

5. 你们支持客户指定的特殊材料或认证吗？

是的。我们在处理医用级不锈钢、钛​​合金和镍基合金方面拥有丰富的经验。我们可以提供符合各种标准的生产和测试报告，包括ISO 13485和IATF 16949 。

6.你们如何保护我们产品的设计知识产权？

我们与您的工作关系的基础是签署具有法律约束力的保密协议。我们在项目隔离和数据加密以及生产设施的访问控制方面拥有非常严格的管理系统，以维护您设计的机密性。

7. 生产过程中设计变更的流程是怎样的？

我们将评估变更对成本、交付时间和质量的影响，然后向您提供有关实施变更的计划。

8. 如何开始对大型生产项目进行评估？

请将您的零件图、年度需求和性能要求发送给我们。我们的工程团队将对制造可行性进行详细分析，并在一周内提供完整的项目计划，包括工艺路线、产能规划、模具投资和分级定价。

概括

的成功走心式车床在大批量精密零件制造中，可以用该机床的基本特征来解释：工艺集中、连续生产和极高的精度。然而，要将这种理论潜力转化为稳定、经济和精确地交付数百万个零件，需要一个将工艺知识、过程控制科学和信息技术深入结合的制造合作伙伴。我们讨论的不是购买机床，而是确定性的交付解决方案。
