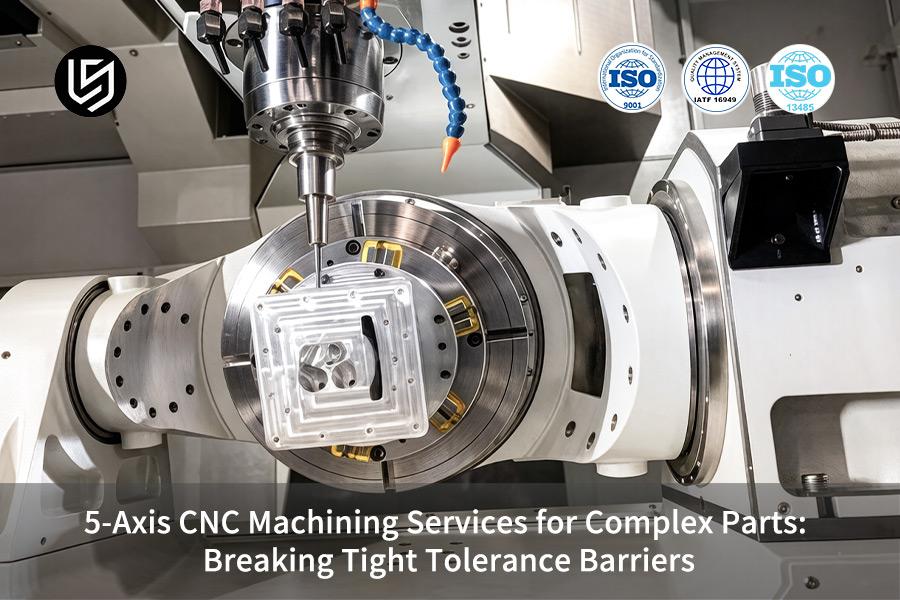

Услуги 5-осевой обработки на станках с ЧПУ для изготовления сложных деталей: преодоление жестких допусков.

Услуга 5-осевой обработки на станках с ЧПУ — это решение для преодоления ограничения по допуску ±0,005 мм , с которым сталкиваются инженеры в аэрокосмической отрасли. Она сокращает время цикла на 60% благодаря обработке за одну переналадку.

В этом руководстве мы предлагаем вам контрольный список для аудита и реальные примеры. Он позволяет исключить расходы на оснастку, тем самым сократив затраты на 38% при достижении допуска ±0,003 мм .

Краткий справочник по возможностям 5-осевой обработки на станках с ЧПУ

В таблице ниже представлены основные производственные возможности компании LS Manufacturing для 5-осевой обработки на станках с ЧПУ , которые могут служить основой для отбора требований на основе чертежа.

В случаях, когда допуски на DFM-обработку составляют менее ±0,01 мм , а элементы поверхности изготавливаются более чем по 3 неперпендикулярным осям, 5-осевой вариант будет превосходить остальные как по точности, так и по срокам выполнения и стоимости.

Основные выводы:

• Точность позиционирования: Единое 5-осевое крепление устраняет все ошибки позиционирования, обеспечивая стабильное серийное производство с точностью до допусков профиля ±0,005 мм , индексом производительности процесса Cpk (показатель соответствия процесса заданным параметрам; Cpk ≥ 1,33 означает, что процесс соответствует требованиям) для критических размеров не менее 1,33 и предотвращает явление «ни один образец не соответствует требованиям, партии не соответствуют».
• Счет затрат: Нет необходимости тратить деньги на 4-6 специализированных приспособлений ( 800-1500 долларов за комплект ) и на переналадку оборудования; в одном практическом примере себестоимость одной детали в партии из 82 штук снизилась с 215 до 158 долларов .
• Учет времени: Срок изготовления первого образца сократился с 21 дня до 9 дней ; коммерческие предложения и отзывы по проектированию с учетом технологичности производства (DFM) получены в течение 2 часов — цикл НИОКР больше не задерживается из-за наших поставщиков.
• Учет рисков: процесс AS9100D + полный отчет по размерам деталей, полученный с помощью КИМ + отслеживаемые серийные номера — все проверки, аудиты и вопросы, связанные с материалами, отслеживаются и документируются.

За цифрами: как инженеры-технологи LS создали это руководство

Поддержание допуска ±0,005 мм в аэрокосмическом кронштейне требует не только жесткого шпинделя, но и активного терморегулирования в течение 12 часов. Этого мы достигли с помощью нашего станка DMG MORI DMU 80, на котором изготовили 47 деталей без каких-либо настроек смещения. Наш метод основан на допуске положения ASME Y14.5 . Но доказательством эффективности являются отчеты, полученные с помощью координатно-измерительной машины Zeiss.

Сокращение сроков выполнения заказа на 57% и экономия затрат на 26% стали возможны благодаря гидравлическому коллектору, отмеченному в нашем плане MES на 2025-2026 годы . Все приведенные выше данные основаны на общих допусках ISO 2768-1 и процессах нашего собственного механического цеха. Вы можете осмотреть наш станок Hermle C 650 U , а также получить сертификат калибровки Zeiss, если это потребуется.

Данное руководство составлено на основе реальных ценовых предложений и производственной информации, а не средних показателей по отрасли. Если ваша сложная деталь имеет допуски, требующие тонких стенок и глубоких полостей, загрузите свои чертежи, и будьте уверены, что наш ведущий аудитор по стандарту AS9100D проведет проверку DFM в течение двух часов.

Почему сложные детали идеально подходят для обработки на 5-осевых станках с ЧПУ?

Если конструкция компонента включает в себя несколько сложных углов, глубокие углубления с соотношением сторон >5:1 или формы произвольной формы, 5-осевая многозадачная обработка может выполнить более 90% операций за одну установку — это первый критерий принятия решения о внедрении 5-осевой технологии .

Основная проблема: совокупная ошибка, возникающая при нескольких настройках.

Традиционная 3-осевая обработка сложных компонентов, таких как рабочие колеса, требует от 4 до 6 переналадок , что приводит к суммарной погрешности ±0,05 мм на поверхностях соединения в местах разрушения профиля.

Как 5-осевой анализ устраняет первопричину проблемы

Вращение двух осей при 5-осевой обработке обеспечивает перпендикулярность режущей кромки поверхности. Это достигается за счет использования 5-осевой обработки сложных деталей, где угол контакта для каждой детали поддерживается на оптимальном уровне, что позволяет проводить оценку профиля поверхности в соответствии с рекомендациями ASME Y14.5 .

Двухэтапная стратегия обработки для максимальной стабильности

На этапе проектирования с учетом технологичности производства (DFM) инженеры-технологи классифицируют элементы в соответствии со сценариями применения 5-осевой обработки следующим образом:

• Обработка в 3+2 положениях: для жестких, плоских или призматических элементов, где усиление за счет фиксации оси является преимуществом.
• 5-осевая одновременная контурная обработка: для непрерывных поверхностей, требующих постоянной ориентации инструмента на протяжении всего процесса резки.

Такая классификация помогает при обработке сложных геометрических форм использовать преимущества жесткости (во время черновой обработки) и непрерывной поверхности (во время чистовой обработки), контролируя источники ошибок на этапе планирования траектории движения инструмента, вместо того чтобы компенсировать их впоследствии.

Ценность для клиента: предсказуемое качество, снижение рисков.

Воспользовавшись услугами 5-осевой обработки на станках с ЧПУ , вы получаете следующие преимущества:

1. Отсутствие ошибок, связанных с повторной фиксацией: все базовые точки фиксируются один раз, при этом возможна лишь повторяемость работы станка (обычно ±0,005 мм ) погрешности. Это обусловлено пятиосевым скоординированным движением вращающихся осей, которое обеспечивает постоянное перпендикулярное положение инструмента относительно плоскости резания.
2. Сокращение сроков выполнения заказов: благодаря меньшему количеству подготовительных работ сокращается время на обработку, проверку и ожидание, что, как правило, уменьшает сроки доставки на 30-40% .
3. Соответствие в пределах жестких допусков: на основе измерения профиля поверхности устанавливается определенный критерий соответствия или несоответствия для каждой отдельной пространственной характеристики без двусмысленности, вызванной различными базовыми точками отсчета .

На практике это означает, что ваше сложное рабочее колесо или ортопедический имплантат будут изготовлены в соответствии с проектным замыслом первого образца без дорогостоящих доработок из-за расхождений между этапами производства. [Скачать руководство по проектированию и допускам по 5 осям в формате PDF]

Источник данных: ASME Y14.5 Геометрическое определение размеров и допусков (метод определения и оценки зоны допуска профиля поверхности).

Как обеспечивается высокая точность обработки на 5-осевых станках до ±0,005 мм?

±0,005 мм — это не спецификация станка, а системный результат однопозиционного зажима , измерений в процессе производства и термостабильного управления с обратной связью. Отсутствие любого из этих параметров приведет к увеличению допустимого диапазона до ±0,01 мм и более.

Почему многопользовательская конфигурация не работает:

• Каждое перемещение создает погрешность позиционирования ±0,02 мм .
• Четыре перемещения исчерпывают общий допуск ±0,005 мм .
• Именно поэтому образцы соответствуют требованиям, но полномасштабное производство выходит из-под контроля.

Опора 1: Одноэтапное зажимное устройство с автоматическим измерением.

1. Контактный щуп Renishaw определяет координаты заготовки с точностью до 1 мкм .
2. Замена ручного измерения с помощью индикатора часового типа является причиной более 70% отклонений в выравнивании.
3. Преимущество: все детали в партии имеют одну и ту же нулевую точку, независимо от квалификации оператора.
4. Это составляет основу 5-осевой обработки за одну установку .

Второй компонент: Измерение в процессе производства с компенсацией в замкнутом контуре.

• После обработки ключевого элемента зонд выполняет измерения, не снимая зажим с детали.
• Система управления автоматически компенсирует смещение инструмента , если превышен допустимый допуск.
• Преимущество: обнаруживает термическое удлинение и износ инструмента до того, как они сделают вашу дорогостоящую заготовку непригодной для использования.
• Пятиосевая система обратной связи в реальном времени обеспечивает сохранность ваших вложений в материалы .

Столб 3: Термостабильная среда при 20±1°C

1. Изменение температуры на 2°C вызывает тепловое расширение алюминиевого компонента диаметром 200 мм на 5-10 мкм .
2. Устранение различий между дневной и ночной сменами в цехе, где постоянно поддерживается заданная температура.
3. Преимущество: форма, обработанная в полночь, будет точно такой же, как и форма, измеренная в полдень.
4. Этот 5-осевой процесс с терморегулированием обеспечивает стабильность характеристик тонкостенных компонентов.

Окончательная проверка без двусмысленности:

• Контроль качества с помощью координатно-измерительной машины Zeiss обеспечивает точность 0,0009 мм (MPEE ≤ 0,9 мкм) для каждого критического параметра.
• Неопределенность измерений поддерживается в пределах 1/5 допустимого отклонения.
• Преимущество: несомненно, измерительное оборудование израсходовало допустимый допуск.

Что вы получаете от высокоточной 5-осевой обработки:

1. Воспроизводимость результатов составляет ±0,005 мм , а не просто успех первого образца.
2. Сокращение брака и доработок за счет корректировок в процессе производства.
3. Ускоренная квалификация , поскольку процесс сразу же находится в пределах допустимых отклонений.
4. Эта услуга по 5-осевой диагностике с жесткими допусками обеспечивает надежный отчет о полноразмерном контроле.

Источник данных: Официальный отчет о калибровке координатно-измерительной машины Zeiss (точность измерения 0,0009 мм и погрешность пространственного индикации MPEE (максимально допустимая погрешность индикации для измерения длины)).

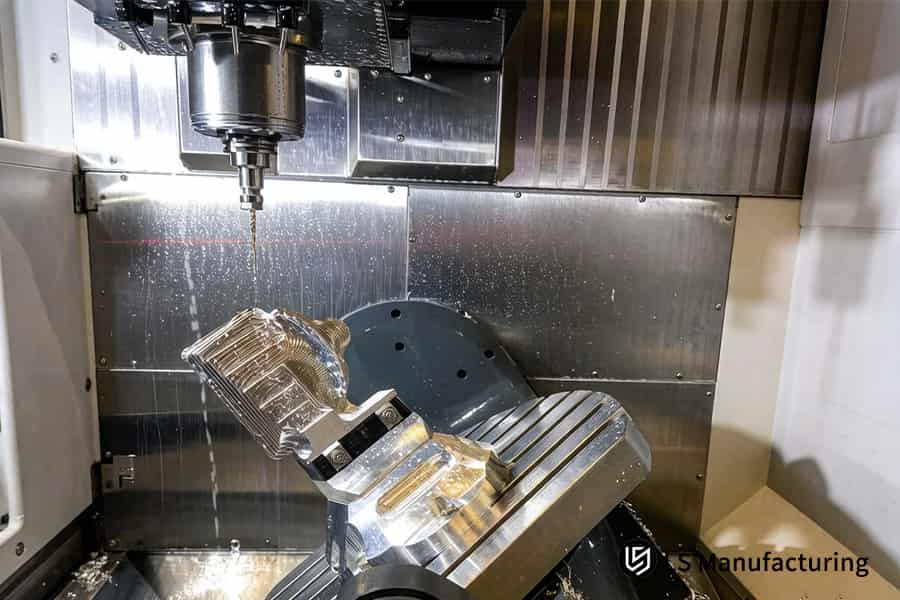

Рисунок 1: 5-осевой станок с ЧПУ шлифует титановый медицинский имплантат с точностью до 0,01 мм для нужд здравоохранения.

В каких случаях следует отдавать предпочтение 5-осевой обработке на станках с ЧПУ перед 3-осевой?

Выберите 5-осевую обработку, если выполняются хотя бы два из трех критериев: ≥3 неортогональных граней, допуск жестче ±0,01 мм или размер партии от 5 до 500 единиц . При таких параметрах анализ общей стоимости 5-осевой обработки показывает, что общая стоимость ниже даже при более высоких почасовых ставках для 5-осевой обработки .

Принимая решение об использовании 5-осевой или 3-осевой обработки в зависимости от количества элементов и допусков, вы сэкономите деньги на изготовлении оснастки (более 3000 долларов) на каждый заказ , уменьшите количество брака из-за переналадки и сократите время выполнения заказа за счет исключения дополнительного цикла контроля первого образца. Использование промышленной 5-осевой обработки для этих деталей обеспечит высокое качество и низкую себестоимость первой детали благодаря выбору технологического процесса на основе данных.

Источник данных: Журнал автоматизированного анализа 3D/2D чертежей DFM компании LS Manufacturing за 2025–2026 годы (размер выборки >1200, статистика корреляции количества наладок и частоты дефектов).

В каких отраслях промышленности 5-осевая обработка наиболее необходима?

Отрасли, наиболее нуждающиеся в промышленной 5-осевой обработке, — это аэрокосмическая промышленность, производство медицинских изделий и полупроводникового оборудования, поскольку к ним предъявляются одни и те же три требования: поверхность произвольной формы, допуски и полная прослеживаемость .

Аэрокосмическая отрасль

1. Задача: из 12 заклепок получилась одна цельная деталь, которая на 30% легче.
2. Требование : Одноэтапная 5-осевая обработка монолитных деталей .
3. Этап сертификации: AS9100D + AS9102 FAI — полный отчет о размерах.
4. Ваша выгода: отсутствие напряжений при сборке; одна проверка размеров вместо множества.

Медицинский

• Задача: Профилирование поверхности сплава Ti-6Al-4V ELI определяет успешность остеоинтеграции .
• Требование: Непрерывное перпендикулярное взаимодействие между инструментом и обрабатываемой поверхностью при 5-осевой обработке медицинских изделий .
• Этап сертификации: AS9100D + отслеживание партий на уровне серийных номеров.
• Ваша выгода: клинически готовая поверхность имплантата и возможность отслеживания серийного номера.

Полупроводник

1. Задача: обеспечить соответствие плоскостности уплотнительной поверхности и шероховатости внутренних каналов техническим требованиям одновременно.
2. Требование: Перпендикулярное соединение инструмента с рабочей поверхностью при 5-осевой обработке уплотнительной поверхности .
3. Этап сертификации: Полностью спроектированный FAI в соответствии со стандартом AS9102 .
4. Ваше преимущество: герметичное уплотнение без необходимости доработки из-за утечки гелия за один раз.

правила выбора поставщика

• Сертификаты имеют больший вес, чем количество произведенных машин.
• Наличие у одного поставщика сертификатов AS9100D + ISO 13485 позволяет пройти квалификацию один раз и аудит один раз.
• 5-осевая обработка в аэрокосмической отрасли и производство медицинских изделий в рамках единой системы управления качеством.
• Ваша выгода: снижение затрат на квалификацию и защита от нарушений, связанных с отзывом продукции.


Источник данных: Система управления качеством в аэрокосмической отрасли AS9100D (процедура составления отчетов о полноразмерных характеристиках при первом осмотре образца AS9102).

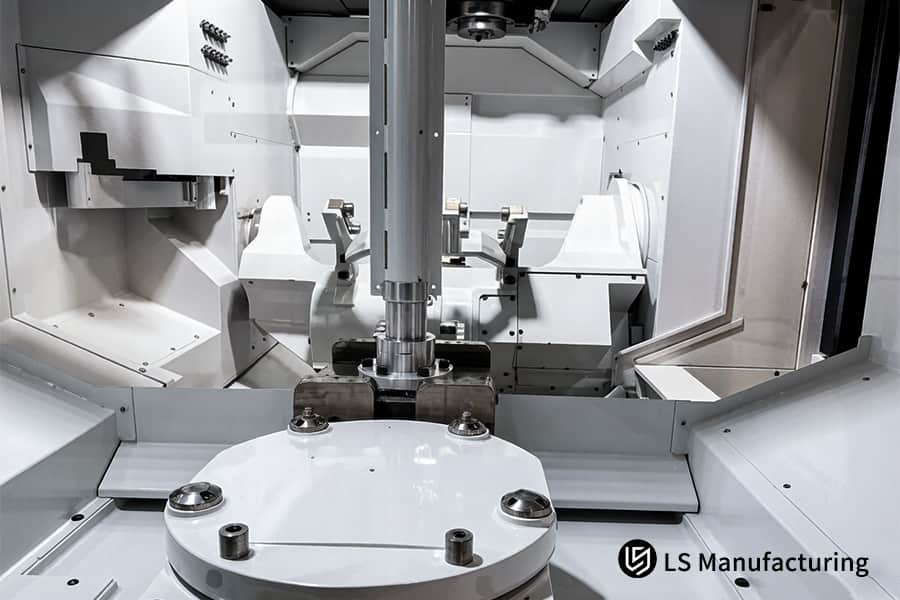

Рисунок 2: 5-осевой фрезерный станок с ЧПУ обрабатывает сердечник пресс-формы из нержавеющей стали с допуском 0,005 мм для автомобильной оснастки.

Сколько стоит 5-осевая обработка сложных деталей на станках с ЧПУ?

Себестоимость единицы продукции зависит от типа материала, сложности детали и размера партии — последний параметр чаще всего недооценивается. Увеличение размера партии с 5 до 100 штук снизит себестоимость единицы продукции на 25-35% . Понимание пяти основных факторов, влияющих на себестоимость, позволит вам принимать более обоснованные решения о закупках.

Размер партии — это самый важный фактор, влияющий на стоимость.

Программирование, проверка траектории движения инструмента и контроль первого образца составляют около 40% от общей стоимости при мелкосерийном производстве; именно эти затраты значительно снижаются с увеличением объема. Переход от 5 до 50 единиц сокращает эту нагрузку вдвое. Эта модель ценообразования для 5-осевых партий позволит вам выбрать оптимальные объемы партий для достижения целевого показателя себестоимости единицы продукции.

Выбор материала напрямую влияет на стоимость обработки.

Для сплава Ti-6Al-4V скорость резания должна находиться в диапазоне Vc = 45–60 м/мин , тогда как для сплава AL 7075-T651 она превышает Vc = 300 м/мин – то есть в 5 раз быстрее, но в 3 раза дороже при том же объеме. Выбор алюминия, когда это возможно, является очевидной стратегией экономии средств с точки зрения стоимости обработки сложных деталей .

Запрашивайте многоуровневое ценообразование, а не конкретную цифру.

Правильный вопрос: «Могу ли я получить расценки на три этапа обработки и объяснение каждой статьи расходов?» Подробная смета включает количество часов программирования, часов наладки, материалов и времени контроля качества. Учитывая эти факторы ценообразования для 5-осевой обработки , вы сможете вести обоснованные переговоры.

Структура затрат предсказуема при правильном моделировании.

В результате регрессионного анализа более чем 1200 коммерческих предложений было показано, что корреляция между размером партии и себестоимостью единицы продукции всегда остается стабильной. Пятиосевая структура затрат, представленная на отдельном листе, прилагаемом к вашему предложению, поможет определить, какой доллар следует отнести к программированию, материалам, настройке или контролю качества для снижения затрат на крупные компоненты.

Выбор поставщика, предлагающего иерархическую ценовую политику с учетом факторов, определяющих затраты, даст вам возможность контролировать стоимость обработки на 5-осевом станке с ЧПУ, рассматривая ее как управляемый, а не исходный параметр.

Источник данных: журнал автоматизированной системы формирования коммерческих предложений LS Manufacturing на 2025–2026 годы (размер выборки >1200, пошаговая регрессионная модель зависимости размера партии от цены за единицу).

Как быстро получить точную смету на обработку на 5-осевом станке с ЧПУ?

Онлайн-расчет стоимости обработки на станках с ЧПУ с автоматизацией распознавания чертежей и инженерной оценкой сокращает время, необходимое для составления сметы , с 3-5 дней до 2 часов и повышает точность. Загрузите 3D-чертеж в формате STEP, 2D-чертеж с геометрическими допусками (GD&T, согласно стандарту ASME Y14.5) и спецификацией качества поверхности/количества, чтобы быстро получить расчет стоимости без лишних переговоров.

Три шага, чтобы быстро получить ценовое предложение:

1. Подготовьте три файла: 3D STEP, 2D чертежи с геометрическими допусками и размерами, информацию о поверхностях/количестве .
2. Система выполняет 5-осевой DFM-анализ , выявляет подрезы и зоны с жесткими допусками.
3. Ведущий инженер проверяет критически важные компоненты; в окончательном предложении указываются цена, сроки поставки и замечания по рискам .

Что это значит для вашего цикла разработки:

Процесс рассмотрения вашего проекта не замедлится из-за проблем с формированием коммерческого предложения. Коммерческое предложение на обработку на 5-осевом станке с ЧПУ может быть сформировано за 2 часа с вероятностью 96% .

Источник данных: Журнал обслуживания системы формирования коммерческих предложений LS Manufacturing за 1-й и 2-й кварталы 2026 года (уровень достижения обратной связи по проектированию с учетом технологичности производства (DFM) за 2 часа составил 96%, размер выборки >600).

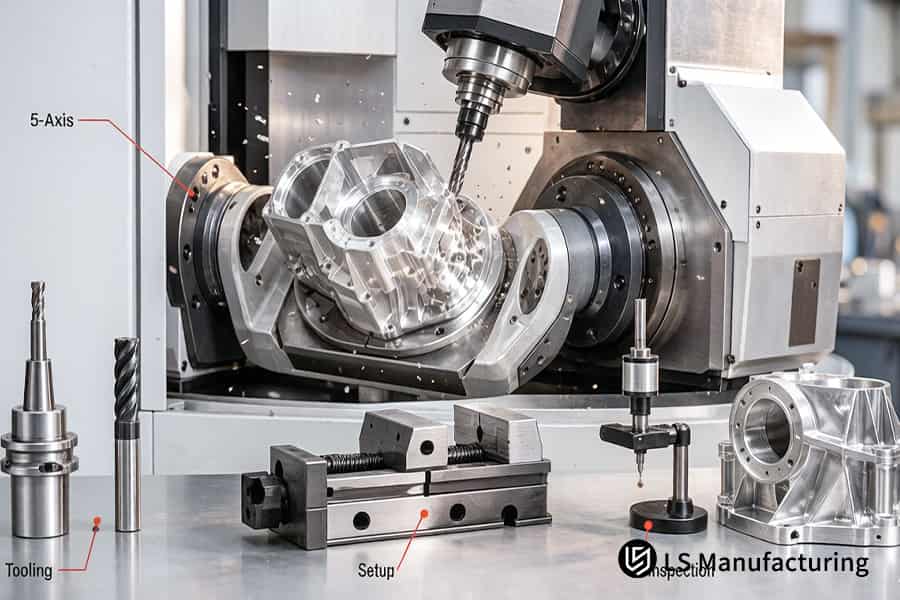

Рисунок 3: Пятиосевая обработка на станке с ЧПУ обеспечивает чистовую обработку алюминиевого корпуса трансмиссии с точностью до 0,02 мм для промышленного оборудования.

Что следует проверить при выборе партнера по изготовлению деталей на заказ с использованием 5-осевых станков с ЧПУ?

Проверка поставщика 5-осевого оборудования должна проводиться на основании неопровержимых доказательств, состоящих из трех частей : перечень оборудования с указанием возраста и марки станка , проверка номеров сертификации системы на сайте сертифицирующей компании и проверка возможности измерения полных размеров с помощью КИМ . Отсутствие любого из этих пунктов означает дисквалификацию.

Учет оборудования: возраст важнее количества

• Проверяйте возраст и марку оборудования, а не его номера.
• У станков старше 10 лет наблюдается снижение геометрической точности из-за допусков профилирования .
• Организуйте видеообзор или посещение объекта, чтобы сверить номера автоматов с номерами кассовых аппаратов.
• Ваше преимущество: вы можете проверить возраст 5-осевого оборудования перед оформлением заказа.

Системные сертификаты: проверяйте онлайн, не доверяйте утверждениям.

1. Стандарт ISO 9001 является минимальным; для компонентов аэрокосмической отрасли требуется стандарт AS9100D .
2. Сравните номера сертификатов на официальном сайте организации, выдавшей сертификат.
3. «Заявка находится в процессе рассмотрения» означает, что она не сертифицирована.
4. Ваше преимущество: сертификат качества обработки, который вы можете проверить самостоятельно, что сводит к минимуму проблемы с соответствием нормативным требованиям.
5. Перед подписанием любого контракта необходимо провести проверку сертификата по пяти осям .

Возможности инспекции: задайте критически важный вопрос.

• Спросите: «Основывается ли окончательная проверка на осмотре всех размеров или на осмотре ключевых размеров ?»
• Контроль качества с помощью координатно-измерительной машины полного размера гарантирует однородность партии.
• Проверка ключевых размеров не позволяет распознать взаимодействия между элементами, что приводит к некачественной сборке.
• Ваше преимущество: стабильное качество всех деталей в вашем заказе, а не только первого комплекта.

Скрытая ловушка: субподряд, замаскированный под внутренние процессы.

1. Убедитесь, что "собственное оборудование" не является оборудованием, переданным на аутсорсинг.
2. Настаивайте на видеоинспекции или выездной проверке , чтобы подтвердить соответствие инвентарных бирок записям.
3. Оцените систему контроля поставщиков для внешних поставщиков в соответствии с разделом 8.4 стандарта ISO 9001:2015 .
4. Ваше преимущество: контрольный список для аудита поставщиков по 5 направлениям , который выявляет проблемы аутсорсинга до начала поставки.

Использование подобного протокола аудита для процесса обработки на 5-осевых станках с ЧПУ гарантирует наличие обоснованного процесса выбора партнера, подкрепленного проверяемыми доказательствами. Вы экономите на затратах на квалификацию, предотвращаете неожиданности, связанные с соблюдением нормативных требований, и гарантируете, что получаете детали от предприятия, отвечающего вашим потребностям, а не от какой-либо маркетинговой уловки.

Источник данных: ISO 9001:2015 Системы управления качеством (пункт 8.4 Контроль продукции и услуг, предоставляемых внешними поставщиками, и процедуры мониторинга эффективности работы поставщиков).

Как производитель прецизионных 5-осевых деталей гарантирует качество?

Обеспечение качества достигается за счет трех линий защиты: процессов, контролируемых с помощью статистического контроля процессов, полноразмерного контроля с использованием координатно-измерительной машины и отслеживания серийных номеров между партиями.

Первый уровень защиты: CPK ≥1,33 до выпуска партии.

Критические размеры непрерывно измеряются в режиме реального времени. Отклонение от нормы выявляется до изготовления деталей, выходящих за пределы допустимых значений. Этот процесс статистического контроля процессов (SPC, метод мониторинга и контроля качества с помощью статистических методов) выявляет изменчивость и гарантирует отсутствие скрытых дефектов в вашем заказе.

Уровень защиты 2: Неопределенность в пределах 1:5 от допустимого уровня.

Для каждой партии товара предоставляется протокол контроля качества Zeiss CMM , подтверждающий соответствие всех размеров допускам.

Третий уровень защиты: круглосуточное выявление первопричин.

Деталь будет пронумерована с указанием номера партии материала, оператора, номера станка и данных контроля качества . С помощью этой 5-осевой системы отслеживания серийных номеров вы можете получить полную историю производства.

Фонд сертификации: проверенная и сертифицированная структура.

Весь процесс осуществляется под контролем, проверкой и отслеживаемостью в соответствии со стандартами обработки ISO 9001 AS9100D, сертифицированными аккредитованными организациями.

Выбор производителя высокоточных 5-осевых деталей с трехуровневой системой контроля качества обеспечит стабильность качества партий, документацию для любых аудиторских проверок и прослеживаемость качества, а не просто гарантии.

Источник данных: ISO 2859-1 Процедуры выборочного контроля по характеристикам (стандартный план выборочного контроля AQL 1.0).

Рисунок 4: 5-осевая обработка на станке с ЧПУ полирует лопатку турбины из инконеля с допуском 0,005 мм для энергетического сектора.

5-осевая обработка на станках с ЧПУ от LS Manufacturing для изготовления титановых рабочих колес для аэрокосмической отрасли: сокращение сроков выполнения заказа на 57% при точности профиля ±0,005 мм.

Закрытое титановое рабочее колесо с закрученным каналом для потока и допусками профиля ±0,005 мм было отбраковано в 18% случаев при использовании 3+2-осевой обработки с 4 переналадками . Использование 5-осевой обработки титанового рабочего колеса за одну переналадку позволило сократить время выполнения заказа на 57% и снизить затраты на 26% .

Задача клиента

Европейскому аэрокосмическому предприятию второго уровня требовалось закрытое рабочее колесо из сплава Ti-6Al-4V с допуском по профилю ±0,005 мм . Существующий технологический процесс с использованием 3+2 осей и 4 переналадок приводил к 18% брака (9 из 50 деталей), стоимости 215 долларов за деталь и сроку выполнения заказа в 21 день .

LS Manufacturing Solution

Полная 5-осевая одновременная обработка на станках с ЧПУ за одну установку с использованием конического шарового инструмента, Vc=55 м/мин, fz=0,06 мм/z . Внутристаночный контроль осуществлял замкнутое управление компенсацией лезвия, что позволило достичь Ra 0,8 мкм . Дребезжание в точке выхода канала 3 первого изделия было устранено за счет уменьшения припуска на чистовую обработку с 0,15 мм до 0,08 мм и использования инструментов с переменным шагом. Метод одной установки предотвратил ошибки крепления для всех 13 лезвий.

Результаты и ценность

Размер партии 82: процент брака 18% → 3,1%, себестоимость за штуку 215 долл. → 158 долл. (-26%), срок выполнения заказа 21 → 9 дней (-57%) . Профиль CPK 1,67, FAI пройден при первой подаче. Рабочее колесо было сбалансировано до класса G2.5 и прошло 200-часовые испытания на вибрацию; в результате LS Manufacturing стала утвержденным поставщиком заказчика, и ежегодный рамочный заказ размещается через нашу услугу 5-осевой обработки для аэрокосмической отрасли .

Этот случай демонстрирует, что глубокое понимание процесса обработки , от геометрии инструмента до устранения вибрационных неполадок в режиме реального времени, превращает рискованную деталь аэрокосмической отрасли в эффективное производство. Стратегия с адаптивной настройкой работает лучше, чем традиционное решение с несколькими перенастройками.

Источник данных: архив проекта LS Manufacturing 2025–2026 MES (проект № AER-2025-047, размер выборки 82 единицы) и отчет о полноразмерных характеристиках AS9102 FAI.

Свяжитесь с нами для получения ценового предложения на 5-осевое титановое рабочее колесо — обработка за одну установку, точность профиля ±0,005 мм, сокращение сроков выполнения на 57%, снижение стоимости на 26%.

Часто задаваемые вопросы

1. Какую точность может обеспечить ваша услуга 5-осевой обработки на станках с ЧПУ?

Компания LS Manufacturing поддерживает стандартные допуски ±0,01 мм и высокую точность ±0,005 мм , обеспечивая контролируемые температурные условия в цехе механической обработки на протяжении всего процесса обработки . К каждой детали прилагается отчет о полном размерном анализе, выполненном с помощью координатно-измерительной машины Zeiss на основе вашей номинальной CAD-модели.

Источник данных: Отчет о калибровке координатно-измерительной машины Zeiss, точность 0,0009 мм.

2. Может ли 5-осевая обработка обрабатывать тонкостенные детали без деформации?

Да. Деформация тонкостенных деталей контролируется путем снижения напряжения зажима с использованием методов однократного зажима, а также компенсации с обратной связью с помощью встроенного датчика и чистовой фрезеровки с низким допуском, которая постепенно удаляет материал, не вызывая деформации и вибрации.

Источник данных: файл MES проекта № AER-2025-047.

3. Какие материалы можно обрабатывать на 5-осевом станке с ЧПУ?

Станки LS Manufacturing производят алюминиевый сплав AL 7075-T651, сплав Ti-6Al-4V, нержавеющую сталь 17-4PH и конструкционные пластмассы, такие как PEEK и Ultem, используя оптимальную стратегию траектории движения инструмента для достижения превосходного качества поверхности при обработке титановых сплавов в диапазоне скоростей Vc=45-60 м/мин .

Источник данных: Справочник по машиностроению, 31-е издание, Диапазоны параметров резки.

4. Сколько стоит 5-осевая обработка сложных деталей на станках с ЧПУ?

Себестоимость единицы продукции варьируется в зависимости от типа материала, сложности компонента и размера партии; если размер партии увеличивается с 5 до 100 штук , себестоимость единицы продукции снизится на 25-35% . Полная разбивка факторов затрат, таких как наладка производства, амортизация оснастки и оплата труда контролеров, включена в каждое коммерческое предложение, предоставляемое компанией LS Manufacturing.

Источник данных: Журнал системы формирования коммерческих предложений компании LS Manufacturing.

5. Каков типичный срок выполнения заказа на детали, обработанные на 5-осевом станке?

Первая партия продукции с полным отчетом AS9102 FAI, обеспечивающим 100% прослеживаемость размеров, поставляется примерно за 9 рабочих дней , а коммерческие предложения и рекомендации по DFM предоставляются всего через 2 часа после получения ваших CAD-данных, что позволяет нам начать ваш проект.

Источник данных: Журнал сервисного обслуживания LS Manufacturing за 1-й и 2-й кварталы 2026 года.

6. Как получить от LS Manufacturing коммерческое предложение и информацию о DFM-проектировании?

Загрузите свой 3D STEP-файл и 2D-чертежи с указанием геометрических допусков и размеров, а также необходимого количества и обработки поверхности. Компания LS Manufacturing предоставит вам официальную смету , а также анализ рисков и рекомендации по технологичности производства в течение 2 часов .

Источник данных: Журнал системы формирования коммерческих предложений компании LS Manufacturing.

7. Подписываете ли вы соглашения о неразглашении и защищаете ли интеллектуальную собственность для разработок, выполненных на заказ?

Да. Соглашение о неразглашении конфиденциальной информации (NDA) является обязательным первым шагом в нашем процессе перед обменом файлами и их раскрытием . Доступ к чертежам контролируется иерархически в соответствии с процедурами управления документами ISO 9001:2015 , где ведутся подробные журналы отслеживания для каждого доступа пользователя и загрузки файла.

Источник данных: ISO 9001:2015, Раздел «Контроль за документационной информацией».

8. Какие виды обработки поверхности доступны после 5-осевой обработки?

Высокоточная фрезеровка позволяет обрабатывать критически важные уплотнительные или износостойкие поверхности с шероховатостью Ra 0,4 мкм ; алюминий может быть анодирован в соответствии со спецификацией MIL-A-8625 Type II/III , где твердое покрытие Type III имеет толщину до 50 мкм и выдерживает 1000 часов испытаний в солевом тумане в суровых условиях аэрокосмической и военной промышленности.

Источник данных: Спецификация MIL-A-8625 по твердому анодированию типа III.

Краткое содержание

Преодоление жестких допусков включает в себя целый процесс, в том числе компенсацию ошибок при одиночном зажиме, компенсацию в замкнутом контуре внутри станка и обеспечение термической стабильности, а не покупку дорогостоящего 5-осевого станка. ±0,005 мм — это системная возможность, а не техническая спецификация оборудования. Компания LS Manufacturing, сертифицированная по ISO 9001/AS9100D , доказывает это на практике, предоставляя убедительные данные: 3,1% брака и сокращение сроков выполнения заказа на 57% по 82 заказам.

Ваши чертежи САПР имеют допуски ±0,005 мм , а деформированные поверхности забракованы другими производителями? Прекратите рисковать при прототипировании. Нажмите кнопку «Запросить коммерческое предложение» , загрузите свои 3D или 2D файлы САПР, получите анализ DFM и официальное коммерческое предложение от инженеров-технологов LS Manufacturing в течение 2 часов . Превратите свой проект из «Возможно ли это изготовить?» в «Когда это будет завершено?».

📞Тел.: +86 185 6675 9667
📧Электронная почта: info@lsrpf.com
🌐Веб-сайт: https://lsrpf.com/

Отказ от ответственности

Информация на этой странице носит исключительно информационный характер. Компания LS Manufacturing не предоставляет никаких гарантий, явных или подразумеваемых, относительно точности, полноты или достоверности представленной информации. Не следует предполагать, что сторонний поставщик или производитель предоставит параметры производительности, геометрические допуски, конкретные конструктивные характеристики, качество и тип материалов или качество изготовления через сеть LS Manufacturing. Это ответственность покупателя. Запросите ценовое предложение на детали. Укажите конкретные требования к этим разделам. Для получения дополнительной информации свяжитесь с нами .

Команда LS Manufacturing

Компания LS Manufacturing — лидер отрасли . Мы специализируемся на индивидуальных производственных решениях. Более 20 лет опыта работы и более 5000 клиентов позволяют нам предлагать высокоточную обработку на станках с ЧПУ , производство изделий из листового металла , 3D-печать , литье под давлением , штамповку металла и другие комплексные производственные услуги.
Наш завод оснащен более чем 100 современными 5-осевыми обрабатывающими центрами, сертифицированными по стандарту ISO 9001:2015. Мы предоставляем быстрые, эффективные и высококачественные производственные решения клиентам в более чем 150 странах мира. Будь то мелкосерийное производство или крупномасштабная индивидуальная разработка, мы можем удовлетворить ваши потребности с максимально быстрой доставкой в ​​течение 24 часов. Выбирайте LS Manufacturing. Это означает эффективность, качество и профессионализм.
Для получения более подробной информации посетите наш веб-сайт: www.lsrpf.com .
