Pièces de tournage CNC de précision pour l'automobile : fournisseur certifié IATF 16949

Le service de tournage CNC automobile est une solution de précision pour les composants de carburant, qui résout les problèmes de déformation du serrage grâce à des commandes DFM automatisées.

Pour les acheteurs de niveau 1, le processus IATF 16949 de LS Manufacturing élimine un taux de défaut de 14,2 % sur les pièces de capteurs grâce à un contrôle en cours de fabrication.

Découvrez les ingénieurs à l'origine de ce guide

Ce guide a été rédigé par Gloria, spécialiste du prototypage rapide et de la fabrication à cycle court chez LS Manufacturing, avec plus de 15 ans d'expérience en ingénierie de précision et en évaluation DFM ( Profil LinkedIn de Gloria ).

Les certifications ISO 9001:2015 et IATF 16949 permettent à LS Manufacturing de produire des composants automobiles usinés avec précision à l'échelle industrielle . L'exploitation de l'atelier de tournage intelligent, fonctionnant 24 h/24 et 7 j/7, est assurée par un contrôle SPC en temps réel.

Points clés à retenir

• Conformité et minimisation des erreurs : La conformité totale aux normes IATF 16949 et PPAP niveau 3 garantit un faible niveau d'erreur parmi les composants automobiles produits en série en ramenant le taux d'erreur du taux traditionnel de 14,2 % à 1,8 % .
• Swift Engineering Solutions : Grâce à un outil d'analyse DFM, des schémas d'amélioration de dessins 3D/2D complets et des devis sont fournis en 2 heures , ce qui permet de réduire le temps de cycle de production de 35 % .
• Capacités de contrôle de tournage de précision : des fonctionnalités telles que l’usinage de type suisse et le tournage multi-axes ; la tolérance de tournage critique est contrôlée à ±0,005 mm et la finition de surface est contrôlée pour atteindre Ra 0,4 μm de manière constante.

Que sont les normes IATF 16949 pour les pièces de tournage CNC automobiles ?

La norme IATF 16949 relative aux pièces usinées par tournage CNC pour l'automobile constitue un système de qualité international pour le secteur automobile. Elle impose des exigences très strictes en matière de prévention des défauts, de maîtrise des processus et de PPAP pour les fournisseurs de rang 1. Un service d'usinage CNC pour l'automobile utilise les méthodes APQP, SPC et PPAP de niveau 3 afin de maintenir le taux de défauts à 1,8 % pour un fabricant de pièces CNC conforme à la norme IATF 16949 .

Commandes APQP de base dans les opérations de tournage CNC

Le processus APQP (Planification avancée de la qualité des produits) contrôle les risques et planifie en amont de la découpe afin d'éviter toute accumulation due aux rebuts.

• Traduire les exigences GD&T 3D en un plan de contrôle.
• Cpk ≥1,33 avec une tolérance de ±0,005 mm .
• SPC sur les dimensions clés, agir dans les 4 heures.

Protocoles de documentation et d'inspection PPAP de niveau 3

Le niveau 3 du PPAP comprend des données auditées avant la mise en production. Un fournisseur certifié de pièces usinées CNC facilite la consolidation des inspections du premier article (FAI) , des rapports de matériaux, du diagramme de flux de processus et des mesures CMM (machine à mesurer tridimensionnelle avec vérification à 0,0009 mm) . La vérification par CMM Zeiss, conforme à la norme ISO 286-1:2010, garantit toutes les dimensions critiques des pièces usinées CNC de précision . Un test de brouillard salin est réalisé selon la norme ASTM B117 avec une validation de 1 000 heures.

1. FAI de la première partie et archivage du fichier PDF.
2. Rapports de matériaux avec traçabilité des lots de chauffe.
3. Classeur PPAP avant expédition.

En clair : un fournisseur certifié IATF 16949 fera des documents PPAP un rempart contre les fuites entraînant l’arrêt de la production et garantira la sécurité de votre calendrier de production.

Points clés à retenir

• Spécifiez spécifiquement un fabricant de pièces de tournage CNC certifié IATF 16949 pour garantir des tolérances d'arbre de ±0,005 mm et éviter les fuites d'arrêt de ligne.
• Demandez un PPAP de niveau 3 avec rapports FAI et CMM avant de lancer la production de pièces usinées.

Téléchargez notre livre blanc sur la conformité du tournage CNC automobile pour obtenir les modèles de plan de contrôle, les protocoles d'inspection CMM et les étapes de validation au brouillard salin ASTM B117 qui vous aideront à réussir le niveau 3 du PPAP dès la première soumission.

Comment les prestataires de services de tournage de précision sur mesure réduisent-ils les taux de défauts ?

Les prestataires de services de tournage de précision sur mesure minimisent les défauts grâce à des trajectoires d'outils dynamiques de relaxation des contraintes et à un contrôle en temps réel pendant l'usinage, au lieu d'un bridage statique. Le tournage en grande série de boîtiers à parois minces engendre une importante déformation élastique, ce qui porte le taux de rebut à 14,2 % . Les fournisseurs de pièces de tournage automobile utilisent des limiteurs de force de serrage et des trajectoires d'outils multi-axes, minimisant les rebuts à 1,8 % tout en maintenant Ra 0,8 μm .

Réduction de la déformation élastique dans les boîtiers à parois minces

Un fournisseur de machines de tournage CNC pour l'automobile programme des trajectoires d'outil dynamiques de relaxation des contraintes, évacuant la chaleur par passes contrôlées. Ceci permet d'éviter le fluage après usinage et de garantir des tolérances de forme de ±0,01 mm . Des contrôles de mesure en temps réel, avec une tolérance de 2 μm , compensent l'usure de l'outil avant que l'ensemble du lot ne soit hors tolérance, préservant ainsi la précision des devis .

• Identifier les zones à parois minces ; désigner les zones à force de serrage réduite.
• Séparez l'ébauche de la finition par une passe de détente des contraintes.
• Vérifier la forme avec une machine à mesurer tridimensionnelle Zeiss (calibrée à 0,0009 mm MPE) après le premier article.

Contrôle de la rugosité de surface et des tolérances géométriques et dimensionnelles (GD&T)

Les objectifs de rugosité Ra 0,8 μm pour les surfaces d'étanchéité et de contact dynamique seront définis par profilométrie à stylet selon la norme ISO 4287. Les références de position suivront la norme ASME Y14.5-2018 GD&T (Tolérancement géométrique) afin de distinguer la circularité et la concentricité. La réduction des rebuts d'usinage CNC par analyse des tolérances fonctionnelles débute par l'identification de la fonction réelle de chaque élément, suivie d'un assouplissement des dimensions à ±0,05 mm selon la norme ISO 2768-m.

1. Spécifiez Ra 0,8 μm uniquement pour les surfaces de contact d'étanchéité et dynamiques.
2. Établissez la relation entre la rondeur, la cylindricité et le faux-rond par rapport à un système de référence unique.
3. Tolérer les largeurs non critiques conformément aux normes ISO 2768-m ; maintenir une tolérance de ±0,01 mm pour les ajustements.

En clair : définir une tolérance conforme à l’ajustement fonctionnel réel évite le surdimensionnement, réduisant ainsi les rebuts sans compromettre l’étanchéité.

Source des données : base de données mesurée LS Manufacturing 2025–2026 (taille de l’échantillon > 1 200).

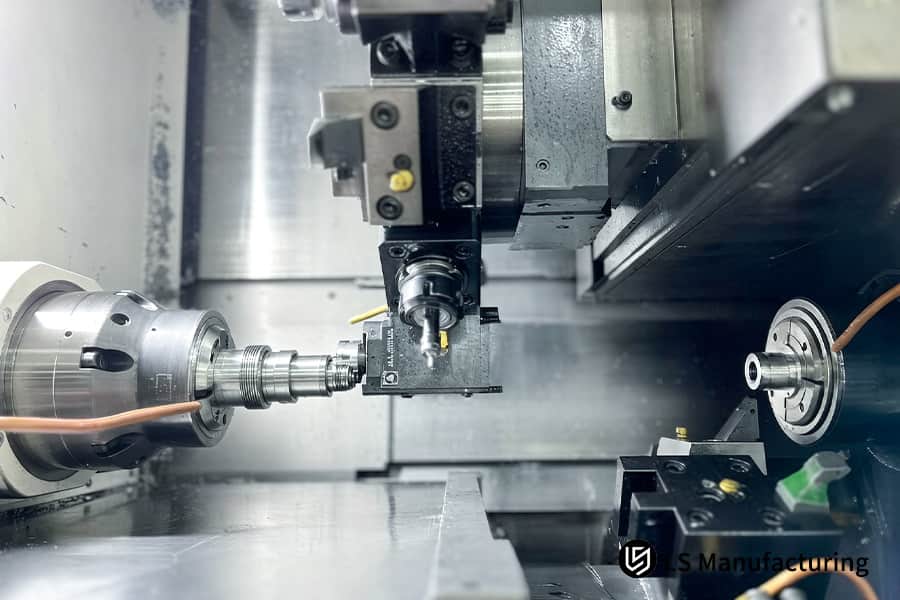

Figure 1 : Les pièces de tournage automobile sur mesure atteignent Ra 0,4 μm sur la surface de l'arbre.

Quels matériaux offrent la meilleure usinabilité pour les pièces de tournage automobile ?

Pour le tournage de pièces automobiles , les meilleurs alliages sont l'aluminium 6061-T6, l'acier inoxydable 316L, l'acier au chrome-molybdène 4140 et le laiton, grâce à leur excellent rapport résistance/poids. Le choix judicieux de l'alliage permet d'éviter les problèmes de dilatation thermique lors de l'usinage à grande vitesse. LS Manufacturing utilise les formules du Machinery's Handbook pour définir les vitesses d'avance standard Vc et fz, garantissant ainsi un contrôle optimal des copeaux et des tolérances serrées de ±0,008 mm pour le tournage de pièces automobiles sur mesure .

Alliages d'aluminium et d'acier inoxydable dans les applications de tournage

L'aluminium 6061-T6 offre une excellente aptitude au broyage des copeaux à une vitesse de coupe de 250 à 350 m/min sous charge constante, notamment sur les boîtiers de capteurs automobiles de grande longueur. L'alliage 7075-T6, quant à lui, est parfaitement adapté au revêtement d'anodisation dure de type III conforme à la norme MIL-A-8625, qui garantit une couche anticorrosion de 50 µm d'épaisseur et une longue durée de vie, même en cas de cycles thermiques sous le capot. Les usines de pièces usinées par commande numérique privilégient l'acier inoxydable 316L pour les environnements corrosifs des systèmes d'alimentation en carburant, où l'aluminium ne résiste pas.

• Choisissez l'alliage AL 6061-T6 pour les boîtiers nécessitant une surface Ra 0,8 μm sans opérations de meulage supplémentaires.
• Utilisez de l'acier inoxydable 316L pour les composants des systèmes d'alimentation en carburant automobile fonctionnant à l'éthanol.
• Utilisez l'alliage chromoly 4140 pour les arbres nécessitant des tourillons de palier trempés par induction.

Optimisation des paramètres de coupe pour les alliages haute température

Les tableaux d'avances et de vitesses du Machinery's Handbook (31e édition) servent de référence pour les calculs de Vc et fz, évitant ainsi la formation d'arêtes rapportées sur l'acier inoxydable austénitique. La réduction de la vitesse de broche de 15 % associée à une augmentation de la concentration du liquide de refroidissement à 8 % stabilise l'usure en dépouille à 0,2 mm , préservant ainsi le coût des pièces de tournage de précision lors de l'usinage d'alliages à haute température. Une charge de copeaux équilibrée de 0,08 à 0,12 mm/tr permet de garantir une précision de tournage CNC de ±0,008 mm sans augmenter le temps de cycle. L'optimisation des alliages pour le tournage CNC commence par l'adaptation de Vc à la dureté du matériau ; pour l'acier inoxydable 316L, une vitesse de Vc de 60 à 90 m/min offre la durée de vie d'outil la plus longue.

1. Régler Vc 60–90 m/min pour 316L ; vérifier avec un alésage d'essai avant la production.
2. Maintenez fz à 0,08–0,12 mm/tr pour gérer le gauchissement des copeaux et la finition de surface.
3. Documentez la durée de vie de l'outil dès que vous constatez une usure de flanc de 0,2 mm ; remplacez l'outil avant que des défauts n'apparaissent.

En bref, adapter l'alliage aux conditions de fonctionnement et définir les valeurs Vc/fz selon un manuel réputé est la clé pour réduire les déchets et le coût unitaire tout en maintenant la tolérance de ±0,008 mm .

Pourquoi le coût des pièces de tournage de précision dépend-il fortement de l'optimisation DFM ?

Le coût des pièces usinées avec précision dépend fortement de l'optimisation DFM (Design for Manufacturing), car une géométrie non optimisée entraîne une usure accrue des outils, des opérations d'usinage multiples et des déchets. Obtenir un retour d'information sur la conception dès les premières étapes permet de réduire les tolérances trop serrées, alors que des tolérances standard de ±0,01 mm conviennent parfaitement. LS Manufacturing fournit un devis pour l'usinage CNC automobile sous 2 heures , ce qui permet de réduire le coût unitaire de 22,5 %.

Identification des tolérances surdimensionnées dans les dessins CAO

Un surdimensionnement des tolérances entraîne de multiples réglages et un temps de contrôle supplémentaire. Les services de tournage CNC reclassent chaque spécification selon les tableaux ISO 286 et ISO 2768-m , ne conservant qu'une tolérance de ±0,01 mm pour les ajustements de roulements et de joints d'étanchéité des pièces de tournage automobile sur mesure .

En clair et simplement : l’allocation fonctionnelle des tolérances élimine tout temps de réglage caché, ce qui permet à la conception pour la fabrication (DFM) d’économiser 22,5 % par unité sur les données d’entrée DFM.

Réduction des étapes de configuration des machines grâce au tournage multitâche

Les tours multitâches intègrent le tournage, le fraisage et le perçage en une seule opération de serrage et d'usinage. Le guide de réglage des tours CNC limite les transferts à un seul ; chaque transfert supplémentaire augmente le temps de 90 secondes et le risque d'erreur de positionnement. Le coût de fabrication des pièces tournées est réduit s'il n'existe qu'une seule référence pour toutes les caractéristiques.

1. Combinez les trous transversaux et les méplats au cycle initial.
2. Limitez les transferts à un seul transfert ; vérifiez cela à l'aide du DFM de 2 heures .
3. Libérer les largeurs non critiques de la norme ISO 2768-m sans meulage.

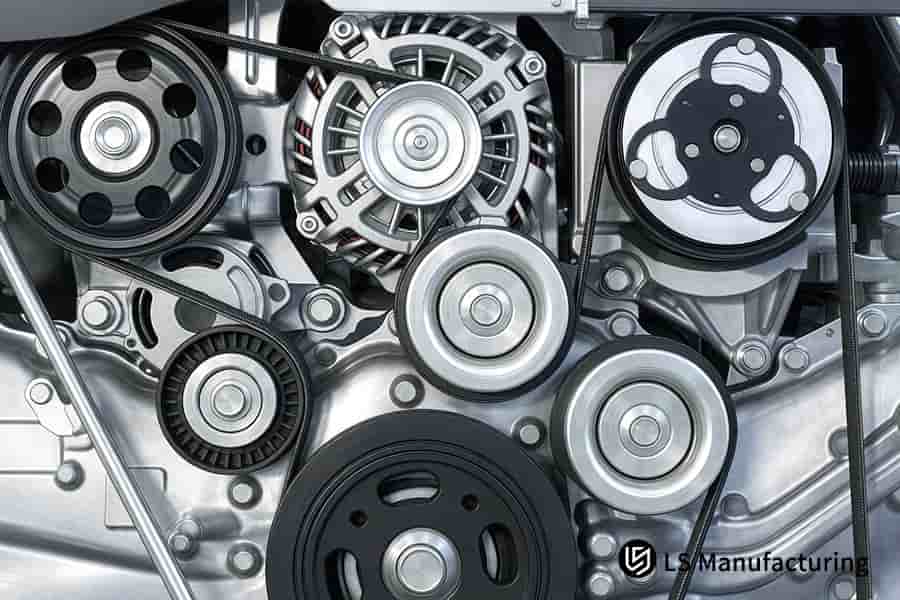

Figure 2 : Les pièces de tournage CNC de précision maintiennent la rondeur de la poulie à 0,003 mm près.

Matrice des capacités et spécifications techniques de tournage CNC pour l'automobile

Une tolérance ultra-précise de ±0,005 mm combinée à un revêtement MIL-A-8625 de type III augmente la durée de vie en cas de corrosion à 1 000 heures et réduit les rebuts à 1,8 % .

Comment l'usinage CNC suisse améliore-t-il les arbres tournés complexes de l'automobile ?

L'usinage CNC suisse optimise la fabrication d'arbres automobiles complexes grâce à une poupée mobile qui supporte des barres longues et fines au plus près de la douille de coupe. Une douille de guidage réduit le porte-à-faux (rapport longueur/diamètre) à moins de 3:1 et prévient la flexion et les vibrations de l'arbre. Un tour suisse multiaxes réalise le tournage-fraisage en une seule opération avec une concentricité de ±0,005 mm.

Prévention de la déformation de l'arbre grâce au support de douille de guidage

Les tours suisses utilisent une douille de guidage placée à 8-12 mm du tranchant pour supporter les arbres, là où les tours conventionnels subissent une déflexion supérieure à ±0,02 mm. L'usinage des arbres par tournage CNC garantit que la douille est de 0,01 à 0,02 mm plus grande que la barre tout en conservant une longueur non supportée égale à trois fois le diamètre de la barre.

Le support de douille de guidage assure la circularité de l'arbre à 0,003 mm près pour un rapport L/D de 20:1. Un fournisseur de pièces automobiles en tournage CNC synchronise l'avance de l'axe Z avec la douille de guidage.

• Dimensionnez la bague de guidage de 0,01 à 0,02 mm au-dessus du diamètre de la barre.
• Limiter la longueur non supportée à 3×diamètre .
• Vérifier la rondeur à 0,003 mm à l'aide de la machine à mesurer tridimensionnelle Zeiss (étalonnée selon la norme ISO 10360-2:2009) .

Tournage-fraisage en une seule étape pour le contrôle des caractéristiques concentriques

Le tournage-fraisage consiste à intégrer des broches de fraisage perpendiculaires à la broche principale, qui réalise des perçages transversaux et des méplats sans désengager l'arbre du mandrin. Le serrage unique permet d'éliminer le faux-rond lors du resserrage et de garantir une concentricité de ±0,005 mm pour toutes les opérations de fraisage des pièces de tournage CNC de précision . Des trajectoires d'outil équilibrées maintiennent l'effort radial en dessous de 120 N.

1. Inclure les trous transversaux et les méplats dans le cycle d'usinage motorisé.
2. Limiter l'engagement radial à 30 % du diamètre de coupe pour rester en dessous de 120 N.
3. Mesurer la concentricité sur la première partie et recentrer si l'écart de concentricité est supérieur à ±0,005 mm.

Pour l'acheteur, les montages individuels réduisent la manutention et génèrent des enregistrements de concentricité , garantissant ainsi que les arbres tournés s'insèrent parfaitement dans les ensembles de roulements.

Source des données : Journal d'étalonnage officiel de la machine à mesurer tridimensionnelle (MMT) Zeiss (erreur d'indication MPEE et étalonnage spatial tridimensionnel).

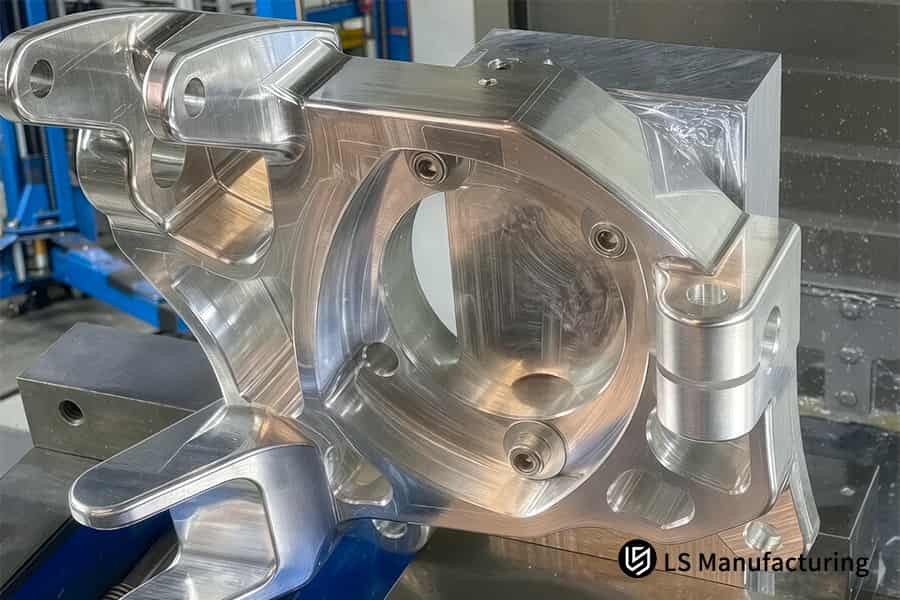

Figure 3 : Le fabricant de CNC IATF 16949 fraise le support à ±0,005 mm.

Quelle est la procédure standard pour demander un devis de tournage CNC automobile ?

La procédure habituelle pour obtenir un devis d'usinage CNC automobile consiste à envoyer des modèles 3D STEP ou IGES, ainsi que des plans GD&T 2D au format PDF indiquant le type de matériau, l'état de surface et les exigences PPAP. Une documentation complète permet aux ingénieurs de simuler rapidement les temps de cycle. LS Manufacturing traite la documentation en moins de 2 heures et fournit un devis détaillé, poste par poste, sans frais cachés.

Un dossier complet comprend des dessins STEP 3D ainsi que des fichiers PDF 2D contenant les données GD&T de la norme ASME Y14.5-2018. L'indication des caractéristiques spéciales IATF 16949 (KCC ou KPC) accélère l'analyse DFM. Une demande de devis pour un usinage CNC avec des annotations précises permet d'obtenir un devis en 2 heures.

Ne pas spécifier de référence de base augmente la simulation du temps de cycle de ±30 % . Indiquez la nuance de matériau, l'exigence de rugosité de surface et le volume annuel afin que les ingénieurs puissent utiliser les valeurs d'avance Vc et fz du Machinery's Handbook (31e édition) pour les pièces de tournage automobile sur mesure .

La simulation du temps de cycle utilise les tableaux Vc et fz du Machinery's Handbook (31e édition) pour déterminer le temps d'usinage par fonction. L'ajout du temps de réglage, du coût des instruments de mesure et des pertes de matière permet d'obtenir le devis final pour le tournage CNC automobile . Un devis détaillé détaille le coût de chaque opération, permettant ainsi aux clients de comparer les prix des pièces de tournage de précision proposés par différents fournisseurs. L'absence de frais cachés garantit que le prix annoncé est bien le prix facturé.

Points clés à retenir

• Soumission du document STEP plus GD&T PDF ainsi que des notes KCC/KPC pour une revue DFM de 2 heures .
• Obtenez un devis détaillé du coût par opération pour comparer les différents fournisseurs.

Pourquoi choisir un fabricant CNC conforme à la norme IATF 16949 pour les boîtiers de capteurs ?

Le boîtier du capteur, usiné selon la norme IATF 16949, est garanti étanche grâce à un contrôle précis de la profondeur de la cavité et à une protection contre les interférences électromagnétiques (EMI) . Les filetages ISO 68-1, avec une finition de surface Ra 0,4 µm, résistent à un test de brouillard salin ASTM B117 de 1 000 heures. Chaque lot est livré avec une documentation PPAP de niveau 3.

Précision de la surface du filetage et prévention des fuites

L'étanchéité des carters contre le carburant est assurée uniquement lorsque le pas de filetage respecte la norme ISO 68-1 classe 6H/6g. Le filetage, usiné CNC, est réalisé par un procédé monopoint et vérifié à 0,01 mm/25 mm à l'aide d'un micromètre. Un fournisseur automobile spécialisé dans l'usinage CNC contrôle l'épaisseur du revêtement à 50 µm ±5 µm, conformément à la norme MIL-A-8625 Type III, sans dépasser 0,03 mm sur le diamètre d'étanchéité. L'alliage AL 7075-T6, avec ce revêtement, offre une résistance à la corrosion de 1 000 heures.

En bref : pas de filetage de verrouillage à ISO 68-1 et revêtement à MIL-A-8625 Type III pour empêcher les fuites de carburant dans des conditions difficiles sous le capot.

Inspection optique automatisée pour les lots à grand volume

L'inspection optique automatisée (AOI) détecte les bavures de filetage et les défauts de revêtement des boîtiers. Un service de tournage de précision sur mesure intègre les données AOI dans un registre de traçabilité pour les boîtiers de capteurs usinés par CNC , en marquant ceux dont la rugosité dépasse 0,4 µm et dont le revêtement atteint 50 µm ±5 µm. Le PPAP de niveau 3 inclut des synthèses des rapports d'AOI et d'essais de matériaux, permettant de réduire de 35 % le délai d'homologation.

Comment les fournisseurs peuvent-ils accélérer les délais de livraison pour les commandes de tournage en grand volume ?

Pour les grandes séries de tournage, la livraison des fournisseurs est accélérée grâce à l'automatisation de l'alimentation des barres, au changement rapide d'outillage et à un fonctionnement continu 24h/24 et 7j/7 sans intervention humaine. L'élimination du chargement manuel des barres permet d'éviter tout temps d'arrêt. LS Manufacturing réduit ses délais de production de 35 % grâce à l'optimisation de ses cycles multibroches, conformément à la norme ISO 9001:2015.

Systèmes automatisés d'alimentation de barres pour le tournage sans surveillance

Un alimentateur de barres de 3,65 mètres assure une alimentation continue pour un fonctionnement autonome 24 h/24 et 7 j/7 sur des tours multibroches. Dans le secteur de l'usinage CNC automobile, le temps d'arrêt de l'alimentateur est synchronisé avec le temps entre deux copeaux, ce qui permet une autonomie supplémentaire de 4,5 heures par poste. Un système de traçabilité des lots documente le numéro de coulée des barres, évitant ainsi toute confusion de matériaux lors des commandes groupées d'usinage CNC .

• Réglez l'alésage du chargeur de barres de 0,05 à 0,10 mm de plus que le diamètre de la barre pour éviter le blocage.
• Réglez le temps de communication entre les puces à moins de 3,2 secondes pour un fonctionnement sans intervention humaine.
• Avant le chargement, consignez le numéro de coulée de chaque barre dans le système de traçabilité des lots.

En clair : l’alimentation de barres sans surveillance 24 h/24 et 7 j/7 convertit les heures mortes en heures de broche, réduisant ainsi le délai de livraison conformément à la traçabilité ISO 9001:2015 .

Solutions d'outillage modulaires pour réduire les temps d'arrêt machine liés à la configuration.

Les porte-outils à changement rapide réduisent le temps de réglage de 45 à 8 minutes, soit un gain de 37 minutes par changement d'outillage. Un fournisseur de pièces automobiles en tournage CNC organise les porte-outils préconfigurés par familles de pièces. Un programme de réduction des délais de production en tournage CNC utilise des porte-outils complets au lieu d'inserts individuels lors des changements d'outillage. L'analyse de la fabricabilité (DFM) garantit le coût unitaire des devis pour le tournage CNC automobile .

1. Les blocs d'outils doivent être créés conformément aux familles de pièces ; les décalages doivent être prédéfinis hors ligne.
2. Le temps de préparation est limité à 8 minutes ; validez avec un premier article en deux parties.
3. Demander un devis détaillé incluant les coûts d'exploitation.

Source des données : Journal d'analyse automatisée des dessins DFM de LS Manufacturing 2025-2026 (projet n° AUTO-2026-889, taille de l'échantillon > 1 200).

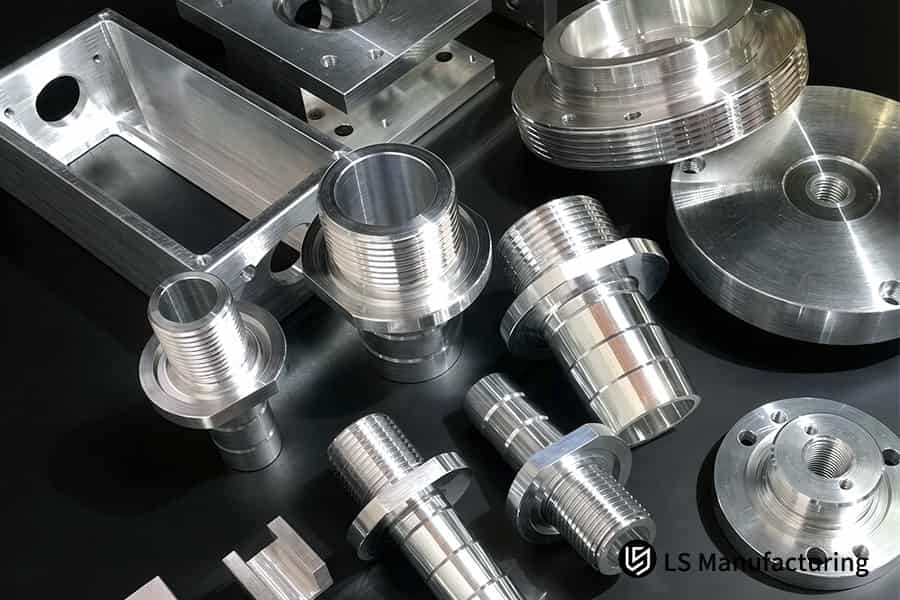

Figure 4 : Un fournisseur automobile de tournage CNC vérifie l'ajustement à ±0,005 mm.

Service de tournage de précision LS Manufacturing pour les boîtiers de capteurs automobiles : une avancée majeure en matière d’optimisation technique

Le tournage de précision du boîtier de capteur automobile est un usinage de type suisse optimisé DFM qui résout les problèmes de déformation dus au serrage et à la relaxation des contraintes grâce à un mandrin expansible rigide et à un contrôle thermique pour maintenir une tolérance de paroi de ±0,005 mm et une rugosité de surface de Ra 0,4 μm.

Défi du client

Solution de fabrication LS

Résultats et valeur

Les dimensions se sont stabilisées à ±0,005 mm près ; les surfaces d’étanchéité ont atteint une rugosité Ra de 0,4 μm. Le taux de rebut a diminué de 14,2 % à 1,8 % ; le coût unitaire a baissé de 22,5 % ; le délai de livraison a été réduit de 35 % . Les pièces ont passé avec succès le test de brouillard salin ASTM B117 de 1 000 heures.

Les résultats de la machine à mesurer tridimensionnelle Zeiss ont été fournis et certifiés PPAP niveau 3, permettant ainsi la livraison de pièces au fabricant d'équipement d'origine (OEM) à l'échelle mondiale. Un devis pour le tournage CNC de boîtiers similaires sera fourni sous deux heures .

Points clés à retenir

• Utilisez le tournage-fraisage de type suisse avec mandrin expansible pour garantir des dimensions stables dans une tolérance de ±0,005 mm sur les boîtiers de capteurs à parois minces.
• Combiner l'anodisation MIL-A-8625 de type III (50 μm) avec des faces d'étanchéité Ra 0,4 μm pendant 1 000 heures ASTM B117 .

Source des données : base de données de composants automobiles LS Manufacturing 2025-2026 (Projet n° AUTO-2026-889, taille de l'échantillon > 1 200).

Vous rencontrez toujours des problèmes de tolérance de ±0,05 mm et de rebuts de 14,2 % sur le boîtier de votre capteur ? Nous vous offrons une précision de ±0,005 mm à un coût inférieur de 22,5 % — demandez votre devis dès aujourd’hui.

FAQ

1. Quelle est la tolérance de précision typique pour les pièces de tournage automobile sur mesure ?

LS Manufacturing atteint une précision de tolérance conventionnelle de ±0,01 mm dans les opérations de tournage normales, tout en atteignant une précision plus élevée de ±0,005 mm dans les opérations de tournage-fraisage suisses utilisant des outils motorisés, et en assurant la précision dimensionnelle des composants automobiles tournés sur mesure avec la machine à mesurer tridimensionnelle Zeiss.

Source des données : norme ISO 286

2. En quoi la certification IATF 16949 améliore-t-elle la qualité des pièces tournées sur mesure ?

La certification selon la norme IATF 16949 établit un mécanisme APQP/PPAP infaillible, selon lequel le taux de défauts du processus de production peut être ramené à 1,8 % afin de garantir la cohérence de la production et la traçabilité de tous les composants usinés sur mesure.

Source des données : spécification IATF 16949

3. Quels niveaux de rugosité de surface LS Manufacturing peut-elle atteindre sur des pièces tournées ?

LS Manufacturing atteint une finition de surface Ra 0,8 µm sur les surfaces tournées avec précision dans les cas normaux et Ra 0,4 µm sur les surfaces qui ont été tournées avec précision et rectifiées, pour répondre à toutes les exigences d'étanchéité et d'accouplement dans les systèmes automobiles et hydrauliques difficiles.

Source des données : ISO 4287

4. LS Manufacturing peut-elle gérer des commandes de tournage en grand volume dans des délais courts ?

Oui, grâce à l'automatisation du processus d'alimentation en barres via des alimentateurs de barres fonctionnant 24h/24 et 7j/7 et à l'usinage multi-axes avec une intervention humaine minimale, LS Manufacturing parvient à réduire de 35 % le délai de livraison pour une commande de tournage en grand volume sans aucun compromis sur la qualité et le respect des délais.

Source des données : Base de données empiriques de LS Manufacturing

5. Quels sont les matériaux les plus couramment utilisés pour les boîtiers de capteurs automobiles ?

Les matériaux les plus utilisés sont l'AL 6061-T6 pour sa facilité d'usinage, l'AL 7075-T6 pour sa résistance accrue et l'acier inoxydable 316L avec des caractéristiques de résistance à la corrosion et une anodisation dure de 50 microns selon la norme MIL-A-8625 Type III afin de rendre le matériau résistant aux conditions extrêmes des environnements sous le capot automobile.

Source des données : MIL-A-8625 Type III

6. Dans quel délai puis-je recevoir un devis pour un usinage CNC automobile de la part de vos ingénieurs ?

Il vous suffit de nous fournir des dessins 3D/2D avec les indications de tolérance et les matériaux sélectionnés, et nos ingénieurs de LS Manufacturing vous fourniront un devis détaillé comprenant une analyse DFM ainsi que des conseils pour réduire les coûts dans un délai de 2 heures.

Source des données : Protocole DFM 24h/24 et 7j/7

7. Comment garantir des spécifications d'étanchéité nulle pour les raccords filetés automobiles ?

Grâce à un contrôle précis de la forme du filetage conformément aux normes ISO 68-1 et au contrôle du diamètre primitif en conjonction avec des mesures CMM et optiques pour une évaluation complète de la forme du filetage, LS Manufacturing s'assure qu'il n'y a pas de problèmes de fuite concernant les formes de filetage pneumatiques et hydrauliques sur les automobiles.

Source des données : ASME B1.1

8. Quel est le potentiel de réduction des coûts lors de l'optimisation des pièces avec votre équipe DFM ?

Grâce à des procédures de fixation optimales, à la fusion de plusieurs processus en une seule procédure de configuration et à la suppression des tolérances inutiles , LS Manufacturing réduit le coût de production par pièce de 22,5 % , ce qui améliore considérablement la viabilité commerciale sans compromettre aucun paramètre fonctionnel et de qualité.

Source des données : données du projet n° AUTO-2026-889

Résumé

S'appuyant sur des systèmes de gestion de la qualité conformes aux normes IATF 16949 et ISO 9001:2015 , LS Manufacturing se consacre à la recherche et au développement, ainsi qu'à la production en série de pièces usinées CNC de précision pour l'industrie automobile. Grâce à l'analyse DFM et à une technologie de tournage ultra-précise , nous aidons les départements R&D des équipementiers de premier rang à surmonter les problèmes de dérive des tolérances et de déformation lors du bridage, et à atteindre l'excellence en termes de qualité et de rentabilité.
