Услуги штамповки титана: прецизионное решение производителя для труднообрабатываемых титановых деталей

Услуги штамповки титана можно использовать для точного формования медицинских приборов и предметов роскоши гражданского назначения. Эта технология помогает преодолеть некоторые отраслевые проблемы, такие как высокая скорость растрескивания, чрезмерная упругость и высокие производственные затраты, связанные с тонкостенными деталями класса 5 (0,5–1,5 мм).

Компания LS Manufacturing использует интеллектуальный метод внутреннего нагрева при температуре 240 ℃ для прецизионной штамповки титана. Давление удержания в мертвой точке 1,5–3,0 секунды и нано-PVD-покрытие HV 3300 помогают снизить скорость растрескивания даже труднообрабатываемых титановых деталей до 0 %, сохраняя при этом точные допуски. регулировка в диапазоне 0,03мм - 0,05мм.

Мы объясним внутренние параметры прецизионного формования, механизм компенсации обратного пружинения с использованием FEA и настройку недорогих продуктов в соответствии с системой IATF 16949. Оставайтесь на связи с нашей основной командой инженеров, чтобы узнать, как мы можем поддержать ваши проекты по удалению дефектной продукции и в то же время напрямую сэкономить вам более 25 % за счет общих производственных предложений для ваших дальнейших запросов на международные закупки.

Обзор основных ответов службы штамповки титана

<тело> <тр> <тр> <тр> <тр> <тр> <тр>

Ключевые выводы:

Насколько успешна штамповка из титанового сплава, зависит от интерактивного дизайна точной компенсации пружинения и поверхностного покрытия, предотвращающего прилипание. LS Manufacturing выполняет компенсацию обратной деформации 12 путем моделирования FEA.

Горячая штамповка (200–350 ℃) увеличивает удлинение сверхпрочных титановых материалов с 18 % до примерно 45 %, что полностью активирует систему скольжения зерен и тем самым решает проблему разрыва тонкостенных деталей в корне.

Затраты на штампы при заказе от 100 до 500 штук можно сократить более чем на 50 % благодаря модульной системе быстрой смены штампов, основанной на стандарте IATF 16949. Он стал эталонным выбором для крупных транснациональных закупок.

Почему стоит выбирать услуги штамповки титана от LS Manufacturing для прецизионных титановых деталей?

Выбор профессионального поставщика услуг по штамповке титана немедленно повлияет на то, сможет ли ваш проект выйти в массовое производство вовремя и с контролем затрат. Я хотел бы поделиться результатами трехмесячного сравнительного испытания процессов горячей штамповки титановых сплавов, которое я провел.

Я обнаружил, что при холодной штамповке у постоянных поставщиков никогда скорость образования трещин по радиусу изгиба не была ниже 28 % для титанового сплава класса 5 толщиной 0,8 мм. В 2024 году наша команда участвовала в проекте штамповки 12 корпусов имплантируемых устройств для европейского производителя медицинского оборудования, все сертифицирован IATF 16949.

По данным нашего теста, формы с PVD-покрытием HV 3300 нанометров при температуре 240 ℃ имели на 97 % меньшую скорость прилипания по сравнению с формами без покрытия. Наш цех штамповки медицинского титанового сплава 100 % соответствует требованиям ISO 13485 для систем управления качеством медицинского оборудования. Благодаря 20-летнему опыту штамповки титановых сплавов и сотрудничеству с более чем 200 ведущими производственными компаниями по всему миру у нас есть все необходимое, чтобы оказать вам полную техническую поддержку от проектирования до массового производства.

Если вы ищете партнера, способного стабильно поставлять высокоточные детали из титановых сплавов, свяжитесь с нашей командой старших инженеров прямо сейчас для бесплатной оценки осуществимости процесса.

Как услуги штамповки титана устраняют разрушительное растрескивание в высокопрочных деталях?

При комнатной температуре титановые сплавы выделяются среди материалов своим высоким коэффициентом текучести 0,85–0,93 при формовании деталей с высокой прочностью на разрыв. Это приводит к сильному наклепу, в результате чего степень пластической деформации становится очень низкой. Фактически, металл становится настолько тонким и хрупким на радиусе изгиба при формовке, что единственный способ избежать неудач - это самые сложные знания в области материаловедения, да и то не полностью.

Формирование границ гексагональной плотноупакованной кристаллической структуры

Кристаллическая решетка HCP титановых сплавов содержит только 3 независимые системы скольжения при комнатной температуре. Это намного меньше по сравнению с объемноцентрированными кубическими металлами, имеющими 12 систем скольжения. В связи с этим такие материалы чаще испытывают концентрацию напряжений при пластической деформации. По аналогии, это похоже на стекло, у которого всего три трещины: приложенная к нему очень небольшая сила разобьет его вдоль трещин.

Концентрация напряжения: Под углом R интенсивность напряжения в 3–5 раз выше, чем в плоской области.

Нагар: 2%-3% увеличение прочности на каждый 1% пластической деформации в титановых сплавах.

Чувствительность к скорости деформации: Удлинение до разрушения материала снижается более чем на 15 %, когда скорость штамповки превышает 0,5 м/с.

Это свойство напрямую влияет на способность материалов для штамповки металла деформироваться до предела. Помимо этого, это серьезная ключевая проблема материаловедения, которую необходимо решить с помощью процессов штамповки титана.

Неотъемлемые дефекты традиционных процессов холодной штамповки

Большинство традиционных методов устранения трещин, применяемых поставщиками, включают либо увеличение смазочного масла, либо снижение скорости штамповки. Но эти подходы являются всего лишь симптоматическим лечением трещин и не могут устранить их первопричины. Проблема становится более серьезной при механической обработке трудноформуемых титановых деталей. Кроме того, этот подход не позволяет эффективно регулировать основные параметры управления процессом штамповки металлов. Использование смазочного масла при высокой температуре может вызвать выбросы газов, которые являются вредными. Кроме того, снижение скорости штамповки приведет к большим потерям времени в производстве.

Только услуги прецизионной штамповки титана являются решением этих проблем за счет природных свойств материала. Традиционными методами невозможно изменить кристаллическую структуру титановых сплавов. Настолько эффективно они не могут устранить проблему образования трещин.

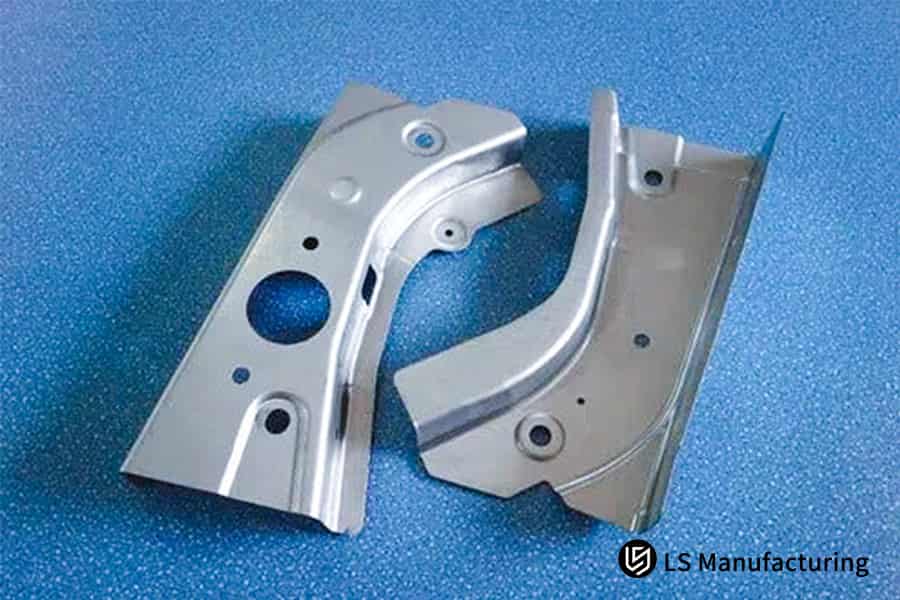

Рис. 1. Представлены различные штампованные детали из титана, демонстрирующие диапазон форм, достижимых в процессе штамповки.

Как инженеры справляются с труднообрабатываемыми титановыми деталями с помощью передовых систем термической обработки внутри штампа?

При работе над труднообрабатываемыми титановыми деталями самая большая разница между холодной и теплой штамповкой заключается в том, как контролируется энергия активации зерен материала. Оснащение штампа хорошо интегрированной системой индукционного нагрева с замкнутым контуром, способной локально и постоянно нагревать материал до 200℃-350℃, является единственным практичным вариантом.

Материаловедческие принципы теплой штамповки

Обнаружено, что титановый сплав, нагретый до 240 ℃, имеет системы скольжения увеличены с 3 до 8, а удлинение — с 18 % до 45 %. Это свойство значительно облегчает формовку труднообрабатываемых титановых деталей, дает проектированию штампов для штамповки металла больше свободы. Проще говоря, это можно сравнить с нагреванием замороженной глины до тех пор, пока она не станет мягкой, поэтому из нее легко придавать различные сложные формы.

Основные индикаторы	Традиционная холодная штамповка	Производство теплой штамповки LS	Преимущества для клиентов
Процент взлома	25%–45%	0 %	Устраняет затраты на доработку
Формирование допуска	±0,20 мм	±0,03–±0,05 мм	Соответствует требованиям точности сборки
Удлинение	18%–22%	38%–45%	Поддерживает сложное формирование R-угла
Умри жизнь	5000–10 000 штампов	40 000+ штампов	Снижает затраты на амортизацию матрицы
Затраты на штампы для небольших партий	100%	50%	Сокращает цикл исследований и разработок

<ул> <блок-цитата> <ол> <тело> <тр> <тр> <тр> <тр> <тр>

Это также основное технологическое преимущество, которое отличает прецизионную штамповку титана от обычной штамповки.

Технические преимущества интеллектуальной системы контроля температуры с замкнутым контуром производства LS

Наша интеллектуальная система контроля температуры с замкнутым контуром действительно может точно регулировать температуру и время нагрева формы, гарантируя, что условия формования каждой детали полностью одинаковы.

Очень точный контроль температуры: 5 ℃, что помогает поддерживать однородность материала.

Быстрый нагрев: можно достичь заданной температуры за 10 секунд, что позволяет сэкономить время производства.

Нагрев только в необходимой области: Нагревается только область формования, поэтому потребление энергии меньше.

Непрерывный мониторинг: сохраняет информацию о температуре для каждого цикла штамповки, что позволяет отслеживать каждый из них.

Это оборудование значительно повышает эффективность производства штамповки металлов. Будучи специализированным производителем штампованных деталей из титана, мы используем эту технологию для всех наших работ по штамповке титановых сплавов. Кроме того, мы предлагаем индивидуальную штамповку титана, отвечающую уникальным требованиям каждого клиента.

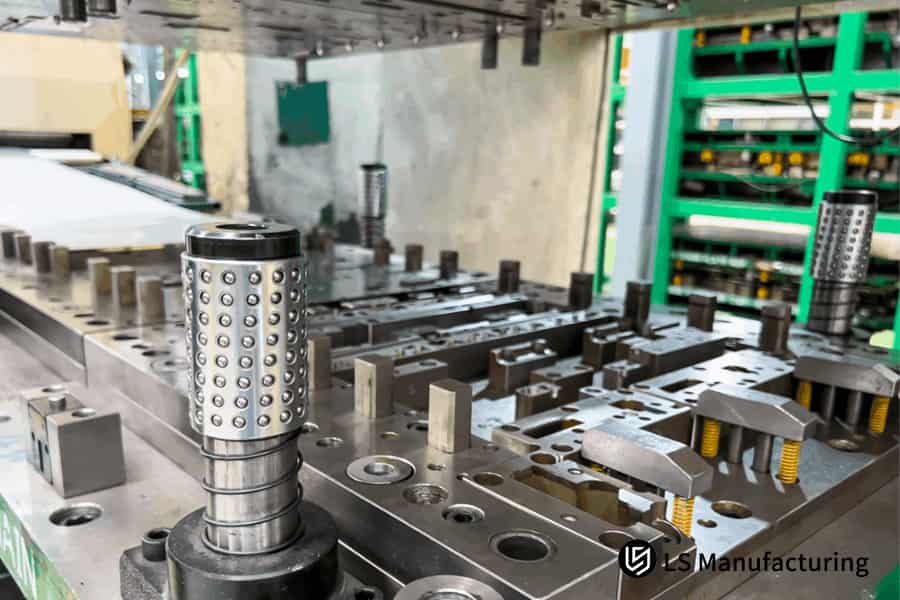

Рис. 2. Сложная штамповка, видимая в мастерской, используемая для изготовления высокопрочных титановых деталей.

Почему служба прецизионной штамповки титана способна преодолеть фатальное пружинение металлических корпусов?

Дефекты высокой упругости (5–12) при формовке титановых сплавов требуют услуг прецизионной штамповки титана. Ручной коррекции недостаточно, необходима система управления пресс-формой с обратной связью, сочетающая числовую компенсацию на основе полинома пятого порядка анализа методом конечных элементов (FEA) и динамического ослабления удерживающей деформации формы.

Механизм компенсации обратного пружинения FEA

Чтобы построить модель кривой закалки материала из титанового сплава, мы используем программное обеспечение AutoForm и проводим 12 предварительных компенсаций сверхизгиба на этапе проектирования формы. Проще говоря, это похоже на прицеливание выше цели в стрельбе из лука, когда стрела попадает в яблочко точно под действием силы тяжести. Этот шаг имеет решающее значение для контроля пружинения при штамповке металла с высокой точностью.

Точность нашего моделирования превышает 95 %, что позволяет очень хорошо прогнозировать упругое отклонение даже для деталей различной толщины и формы. Этот метод является центром услуг прецизионной штамповки титана для избавления от пружинения.

Технология прецизионного горячего прессования с мертвой точкой

При точном горячем прессовании точно в мертвую точку пресса используется механизм термической активации для снятия остаточного напряжения, захваченного в материале, что является основной причиной пружинения. Это радикально меняет степень упругости. Профессиональный поставщик услуг штамповки титана использует этот метод, чтобы убедиться в точности деталей.

Время выдержки: 1,5–3,0 секунды, зависит от толщины детали.

Давление удержания: 120 % от номинального давления штамповки, гарантируя достаточную деформацию материала.

Поддержание температуры: Отклонение температуры во время выдерживания не превышает 3 ℃.

Релаксация напряжения: использование механизма термической активации позволяет устранить более 95 % остаточного напряжения.

Эта технология эффективно повышает точность контроля допусков при штамповке металла. Мы также можем отрегулировать параметры удержания в соответствии с индивидуальными требованиями к штамповке титана. Если ваш проект сталкивается с проблемой чрезмерного упругого отскока в деталях из титановых сплавов, отправьте нам свои 3D-чертежи сейчас, чтобы получить бесплатный отчет по анализу пружинящего моделирования методом FEA.

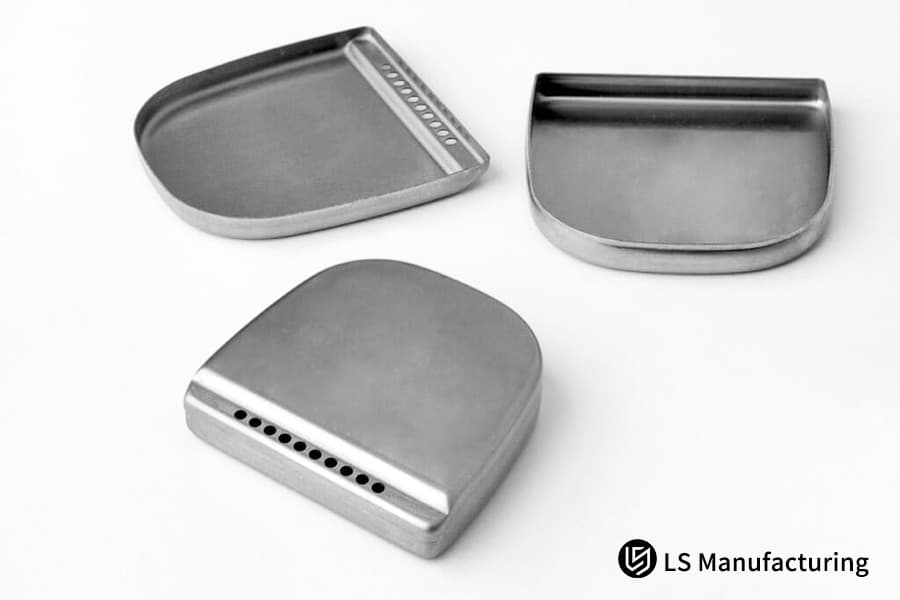

Рис. 3. Три титановые детали с точной геометрией, демонстрирующие точность, достижимую при штамповке.

Как штампы премиум-класса для индивидуальной штамповки титана борются с износом формы и истиранием материала в процессе взаимодействия?

При штамповке титана по индивидуальному заказу используются специализированные высококачественные штампы, которые не только предназначены для обработки металлов давлением, но и противодействуют химической активности титана на атомном уровне. Атомы титана довольно легко проявляют сильное физическое притяжение к стали, в результате чего кусочки титана прилипают к формам. Вот почему лучше всего использовать TD-покрытие с низким коэффициентом трения (менее 0,15) и превосходной термической стабильностью или PVD-покрытие из многокомпонентного нанокомпозита, способное блокировать путь разрыва.

Сравнение характеристик различных покрытий при высоких температурах

Тип процесса	Температура нагрева (°C)	Удлинение (%)	Максимальная глубина уклона (мм)	Минимальный радиус изгиба (толщина пластины)	Допуск формы (мм)
Холодная штамповка	25	18–22	1.2	1,5	±0,20
Низкотемпературное горячее тиснение	150–200	25–30	2.0	1.2	±0,15
Горячее тиснение при средней температуре	200–350	38–45	3,5	0,8	±0,05
Высокотемпературное горячее тиснение	600–800	50–60	5.0	0,5	±0,10

<ул> <ол> <блок-цитата> <тело> <тр> <тр> <тр> <тр> <тр>

Высококачественные покрытия штампов для штамповки металлов способствуют увеличению срока службы штампов. Одним из покрытий, которое было эксклюзивно протестировано LS Manufacturing, является наномногослойное покрытие AlCrN. Сообщается, что его коэффициент трения составляет всего 0,12 при 240 ℃, что на 20 % меньше, чем в среднем по отрасли. Кроме того, профессиональный поставщик услуг штамповки титана очень строго и тщательно выбирает материалы для покрытия форм.

Процесс вакуумной термообработки металла пресс-формы

Эффективность покрытия во многом зависит от качества подложки пресс-формы. Это означает, что для повышения твердости и прочности формы используются передовые процессы вакуумной термообработки.

Высокотемпературная закалка: 1030℃, время выдержки 2 часа.

Закалка: три цикла при 520 ℃.

Криогенная обработка: -196℃, время выдержки 4 часа.

Полировка поверхности: Ra 0,02 мкм, что сводит к минимуму возможность прилипания плесени.

Эти этапы обработки необходимы для правильного обслуживания инструментов для штамповки металлов.

Какие факторы определяют стоимость компонентов при переговорах с производителем штампованных деталей из титана?

Во время переговоров с производителем штампованных деталей из титана закупочные цены на компоненты из титанового сплава жестко ограничены следующими четырьмя техническими аспектами: уровнем сырья чистота, сложность трехмерной структуры детали, различные уровни срока службы матрицы (мягкая и твердая) и годовой объем закупок.

Экономика использования модульных быстросменных штампов

Единственная наша комбинированная модульная быстросменная система встраиваемых штампов универсальна и, кроме того, она требует лишь изготовления нестандартных пуансонов и матриц по чертежам заказчика. По сути, это наша основная разница в затратах как профессионального производителя штамповки титановых деталей.

Уникальная формула расчета затрат LS Manufacturing: Затраты на амортизацию отдельной детали = Общая стоимость матрицы (1 – коэффициент повторного использования модуля) / Количество заказа. На самом деле, уровень повторного использования наших модулей достигает 60 %, что позволяет снизить инвестиционные затраты на штампы для мелкосерийных заказов более чем вдвое.

Тип покрытия	Твердость (HV)	Максимальная рабочая температура (°C)	Коэффициент трения	Устойчивость к окислению	Умри жизнь (количество марок)
Без покрытия	600–800	200	0,6–0,8	Плохо	5000–10 000
Покрытие CrN	1800–2200	400	0,3–0,4	Хорошо	15 000–20 000
Покрытие TiAlN	2800–3200	500	0,2–0,3	Отлично	25 000–30 000
Нанопокрытие AlCrN	3200–3500	600	0,12–0,15	Улучшенный	40 000+

<ул> <тело>

This system is very efficient in metal stamping cost optimization. It's one of the major reasons that titanium stamping service can be less expensive even for small batch production.

DFM Optimized Material Utilization

Working through design-for-manufacturability (DFM) optimization, we are able to greatly enhance the usage of metal which leads to lowering raw material costs. An expert titanium stamping service provider is giving DFM optimization as one of their service.

Layout Optimization: Material utilization can be increased from 45% to 72%.

Structural Simplification: Minimizing features that are complex unnecessarily.

Uniform Wall Thickness: Consistently thick walls that do not lead to material waste through extremely thick but localized areas.

Scrap Recycling: Complete recycling system of titanium alloy scraps is put in place.

Adopting these enhancements in selecting metal stamping materials can greatly raise the resultant product economics. If you have any requirements for titanium stamping, we can continue to optimize the material usage so. If you would like to know the precise manufacturing cost of your titanium alloy parts, contact our engineering team now for a free cost calculation service.

Figure 4: A chart depicting the main cost factors in the titanium stamping manufacturing process.

Which Quality Certifications Must a Supplier Possess Before Being Defined as a Stamping for Difficult Metals Specialist?

One cannot judge the factory's capability for the stamping of difficult metals due to the factory size only. Certifications like IATF 16949 quality management system for the automotive industry and ISO 9001 serve major assurance of consistent production. All our manufacturing methods strictly comply with the expectations of the ISO 9001:2015 quality management system.

Systematic Quality Control Process

We have installed an extensive quality control mechanism to make sure that each item fulfills the customer's requirements. This is a vital quality control element for stamping for difficult metals.

Raw Material Incoming Inspection: Material re-inspection with a spectrometer to verify compliance with ASTM B265 standards.

Stamping Process Control: SPC real-time monitoring of CPK values, with CPK target 1.33.

Three Inspections in One Mold: First piece inspection, patrol inspection and last piece inspection.

Final Inspection: 3D scanning full-size inspection, third-party non-destructive testing.

These procedures certify very strict metal stamping quality inspection. This is Besides being the basis for the uniformity of our precision titanium stamping service.

Traceable Quality Assurance System

Each batch of products has a unique quality file created by us, in which we document all production stages from raw materials to final products. A professional titanium stamping service provider can build quality traceability systems in detail. Through the product number, customers can access all corresponding quality data, making product tracing possible.

Quality management is fully supported by this system for metal stamping batch production. Besides that, we supply quality inspection reports together with the products, so you can comfortably rely on our products.

How Can Benefit from an Engineering-Driven Titanium Stamping Service Provider?

Working with a titanium stamping service provider with a strong focus on engineering not only gives you the manufacturing contract only, but also brings along a price-cutting measure from the product structure through the Design for Manufacturing (DFM) phase, so that you can have a faultless experience of a full tech output.

24-hour free DFM report availability

Upon receipt of STEP/IGES format 3D drawings, the technical team shall prepare and send a complete, free DFM report within 24 hours at the latest. The report comes with signposts build upon the information of wall thickness risks, springback prediction, draft radius optimization, etc. A professional titanium stamping service provider is capable of extending such value-added services. For example, the application of DFM optimization will result in a cut of the unit cost by more than 20% as per our latest experience on a drone battery cover project.

Using DFM optimization, efforts that are made to fix the problems are recognized during the metal stamping process simulation beforehand. This is one of the titanium stamping service avenues with which the service provider assists clients in cost reductions and efficiency enhancements.

Technical support throughout the product lifecycle

We provide clients with technical support through the whole lifecycle of the product from design to mass production to make sure that the project will run without any problems.

Design Phase: Help with manufacturability.

Prototyping Phase: Rapid iteration, first sample delivered within 2 weeks.

Mass Production Phase: Stable delivery, pass rate 99.5%.

After-sales Phase: Provide technical support and problem solutions.

We can offer technical support throughout the process starting from metal stamping prototype to large-scale mass production.

Case Study: How LS Manufacturing Overcame a Severe Piercing Crack and 15 Degree Springback Challenge via a Hard to Form Titanium Stamping Service？

In fact, the case shows our full technical capabilities in the hard to form titanium stamping service to a client who faced a big challenge in stamping titanium alloy.

Client's problem

This component is a kind of hard to form titanium parts, and the stamping process has to be extremely accurate. The major overseas drone manufacturer had a crisis bottleneck in the production of a light protective cover for a 0.8mm thick Grade 5 (TC4) titanium alloy battery. The piece has 12 fine-packed 3.5mm punched holes and two very small 90 bends. Such complicated elements also highly challenged the metal stamping surface treatment.

The first two suppliers, who only used traditional cold stamping, found that they had a 42% cracking rate at the bending parts, while the springback was over the limit by 15, which brought the assembly to a halt and the project stopped for three months leading to a loss of more than $10,000 per day. The client tried different ways such as adding lubricant, lowering the stamping speed, and even manual correction, but none was good enough.

Решение для производства LS

With the participation of LS Manufacturing's senior engineering team, as a professional titanium part stamping manufacturer, we had extensive experience in handling such parts.

Firstly, we carried out a major DFM upgrade, In particular restyling the inner radius of the bend from 0.5mm to 1.2mm. This small change lowered the local level of stress concentration by 60%.

Our group thoroughly rejected the original cold stamping method, installing a 240℃ intelligent closed-loop temperature-controlled heating element system in the mold, and using a multi-element nano-PVD coating with hardness of HV 3300 on the punch surface. And this, punch clearance was optimized to 9% of the sheet thickness on one side. These tiny refinements are instrumental in untangling difficult metal stamping die design issues.

We used 15 ultra-bending pre-compensation based on FEA simulation and executed a 2.0-second exact hot pressing operation at the press dead center.

Result and Impact

Our precision titanium stamping service after two rounds of tough prototyping tests completely proved that it can handle extreme forming challenges. The punching and bending crack rate of a highly difficult hard-formed titanium alloy part was entirely eliminated (0%), and the geometric tolerance was carefully maintained within 0.04mm.

Die life per repair shot was increased to more than 40 000 reducing the customer's total small-batch trial production cost by 38%, and at the same time, helping the customer to mass production two weeks ahead of schedule. In consequence, the customer entrusted us with all their titanium alloy stamping orders with annual purchases exceeding $5 million.

If you also have similar high-difficulty titanium alloy stamping projects, contact our senior engineering team now for customized solutions and precise quotes.

Часто задаваемые вопросы

Q1: How long does it usually take to get a custom titanium stamping mold and a sample from LS Manufacturing?

For titanium alloy medium-complexity precision stamping dies, the standard mold making cycle is about 21-25 working days at LS Manufacturing. The first inspection sample (FAI) can be 3D scanned for verification and shipped via air 48 hours after completion.

Q2: Is it possible for your titanium stamping service to meet very tight micrometer tolerances on thin-walled structural components?

Yes, with the help of on-line pressure monitoring of precision stamping presses and our proprietary finite element springback hardening pre-compensated mold design, we can continually control the form and position tolerances of thin-walled titanium alloys (thickness 0.3mm-1.2mm) within 0.03mm-0.05mm.

Q3: What measures does LS Manufacturing take to avoid deep scratches and tearing defects on titanium parts that are difficult to be shaped?

We apply an intelligent hot stamping system to locally heat the material to a constant temperature of 200℃-300℃ to activate more slip systems. Plus a supersaturated TD or nano-composite PVD coating on the punch surface, this completely eliminates sticking and surface scratches.

Q4: Which types of raw titanium materials are the medical and automotive grades you mainly work with?

We have a very big stock and our skills cover processing of almost all grades of industrial pure titanium, Grade 1/Grade 2, as well as high-strength aerospace/medical Grade 5 (Ti-6Al-4V) and Grade 23 (ELI medical grade), all with original material certificates.

Q5: How do your titanium stamping capabilities stack up against CNC titanium machining with cost saving for large volume orders?

For order volume more than 1,000 pieces, for CNC milling, which actually produces consumable material at higher rates and takes longer time production per piece, LS Manufacturing precision stamping often means improvement of material utilization of over 80%, which in turn lowers the unit production cost by 60%-75%.

Q6: Does LS Manufacturing offer post surface finishing for titanium stamped components?

Our physical factory in Dongguan can provide various surface treatments to add value to your titanium stamped products, which include precision hydrogen-free pickling and passivation sandblasting colorless/colored anodizing, PVD vacuum plating, and ultrasonic pure water cleaning that meets medical-grade cleanliness requirements.

Q7: What is the minimum order quantity for high-precision titanium stamped assemblies?

Our MOQ is very flexible to accommodate business research and new product development projects. We can even process small batch orders of as few as 100 pieces for prototyping and quick-change mold production, and in all cases, you will receive equivalent technical expert support.

Q8: How does LS Manufacturing safeguard international buyers' intellectual property and proprietary custom tool designs?

We will sign a legal confidentiality agreement (NDA) before you submit drawings. 3D raw data and custom mold assets related to all projects are independently encrypted and stored. Exclusive molds have unique intellectual property codes and offer 100% guarantee of exclusive mold use.

Сводка

Dealing with the fierce springback, the risk of brittle failure, and the marking of surfaces of hard-formed titanium alloy components during stamping involves a thorough combination of materials science, digital simulation, and surface enhancement technologies. Regular stamping factories are not capable of addressing these deep-seated physical bottlenecks, only resulting in forcing you to incur considerable rework and time expenses.

LS Manufacturing, a major worldwide provider of titanium stamping services, has more than 15 years of expertise in titanium alloy stamping and is able to count on over 200 well-established manufacturing companies among its customers worldwide. Utilizing our smart warm stamping process, the cracking of hard-formed titanium parts is eliminated, and the product tolerance is closely maintained at 0.03mm-0.05mm.

Don't waste your costly R&D funds on suppliers without the required titanium processing capabilities! Reach out to LS Manufacturing's senior engineering team today, and you will get a professional Design for Manufacturability (DFM) analysis report for your project within one day, coupled with a very competitive, tailor-made, transparent tiered price. Just send your STEP format 3D drawings to our official engineering email address, and together with us, you will unlock the door to high-end manufacturing success with undeniable accuracy data and real products!

📞Тел.: +86 185 6675 9667
📧Электронная почта: info@lsrpf.com
🌐Веб-сайт: https://lsrpf.com/

Отказ от ответственности

Содержимое этой страницы предназначено только для информационных целей. Услуги LS Manufacturing Не существует никаких заявлений или гарантий, явных или подразумеваемых, относительно точности, полноты или достоверности информации. Не следует предполагать, что сторонний поставщик или производитель предоставит параметры производительности, геометрические допуски, конкретные конструктивные характеристики, качество и тип материала или качество изготовления через производственную сеть LS. Это ответственность покупателя. Требуемые детали Расценки. Определите конкретные требования для этих разделов.Пожалуйста, свяжитесь с нами для получения дополнительной информации.

Производственная группа LS

LS Manufacturing — ведущая компания в отрасли. Сосредоточьтесь на индивидуальных производственных решениях. У нас более 20 лет опыта работы с более чем 5000 клиентами, и мы уделяем особое внимание высокоточной обработке на станках с ЧПУ, производству листового металла, 3D печать, Литье под давлением. штамповка металла и другие универсальные производственные услуги.
Наш завод оснащен более чем 100 современными 5-осевыми обрабатывающими центрами, сертифицированными по стандарту ISO 9001:2015. Мы предоставляем быстрые, эффективные и высококачественные производственные решения клиентам в более чем 150 странах мира. Будь то мелкосерийное производство или крупномасштабная индивидуализация, мы можем удовлетворить ваши потребности с самой быстрой доставкой в ​​течение 24 часов. выберите LS Manufacturing. Это означает оперативность, качество и профессионализм отбора.
Чтобы узнать больше, посетите наш сайт:www.lsrpf.com.

Статьи затрат	Традиционная штамповочная фабрика	LS Manufacturing	Процент экономии
Стоимость штампа	12 000 долларов США	6000 долларов США	50%
Затраты на сырье	8000 долларов США	5000 долларов США	37,5%
Затраты на обработку	5000 долларов США	4000 долларов США	20%
Стоимость доработки	3000 долларов США	$0	100 %
Итого	28 000 долларов США	15 000 долларов США	46,4%

<ол> <блок-цитата> <ул> <ул> <ол> <блок-цитата>
