Стандарт IATF 16949 «Автомобильная штамповка: 5 стандартов качества от геометрических допусков до Cpk ≥ 1,67»

В соответствии со стандартом IATF 16949, автомобильная штамповка представляет собой процесс холодной формовки, обеспечивающий значение Cpk ≥ 1,67 и допуск ±0,003 мм, что позволяет решить проблему брака на этапе опытных образцов с показателем 16,8% (согласно данным проекта LS Manufacturing 2025–2026, n>1200) благодаря контролю, предусмотренному стандартом IATF 16949:2016.

Вы избегаете провала аудита OEM-производителя и задержек с запуском.

Краткий справочник по допускам штамповки, технологическим возможностям и стандартам контроля качества.

Уровни допусков для штампованных автомобильных компонентов различаются в зависимости от различных функциональных требований. Покупатели, оценивающие свои варианты, должны иметь возможность сравнивать данные об уровнях допусков штамповки, показателях технологической возможности и контрольных показателях.

В зависимости от марки изделия учитываются допуски на размеры, качество поверхности, технологичность, структура и критерии приемки. Для каждой марки определяется минимальное значение Cpk (индекс технологичности, указывающий на наличие допусков при штамповке) .

Таким образом, штамповочные матрицы для автомобильной промышленности обеспечивают сверхточную установку деталей в самом узком диапазоне, указанном в таблице выше, предотвращая заклинивание и проблемы безопасности во время автоматизированной сборки.

Загрузите приведенный выше трехступенчатый эталон допусков и технологических возможностей и оцените своего текущего поставщика штампованных изделий по нему перед следующим анализом потенциальных поставщиков.

Каковы основные нормы IATF 16949 по автомобильной штамповке?

Стандарты IATF 16949 для автомобильной штамповки представляют собой превентивную систему управления качеством, охватывающую все этапы процесса формовки металла . Контроль зазоров матрицы, контроль микроструктуры и контроль цепочки допусков гарантируют, что отклонение партии всегда будет находиться в пределах допустимого уровня ±0,05 мм, принятого при обычной механической обработке. Специальная сталь, подверженная сложным напряжениям, требует прослеживаемости партии и контроля отклонений.

Пятиступенчатые логические элементы APQP для оценки риска запуска штамповки

Этапы APQP (Advanced Product Quality Planning – Расширенное планирование качества продукции) предотвращают риски на этапе предварительной штамповки. Проверка зазоров штампа на каждом этапе гарантирует, что ваши изготовленные на заказ металлические штампованные детали не превышают допустимые отклонения, характерные для стандартных операций механической обработки. Проверки на каждом этапе фиксируют значения зазоров штампа до выпуска оснастки, что позволяет избежать множества проб и ошибок.

Для высокоточной автомобильной штамповки необходимо поддерживать шероховатость поверхности срезов на уровне Ra 0,8 мкм , проверяя её в течение 500 000 непрерывных циклов. Лазерная вырубка не может достичь такого стандарта, поскольку термически обработанные кромки разрушаются при изгибе с малым радиусом. Для покупателя стандарт качества срезов, установленный на конвейере, исключает необходимость сортировки на производственной линии.

Товары, подлежащие проверке поставщиками в соответствии со стандартами качества автомобильной штамповки.

Четыре пункта аудита определяют, соответствует ли поставщик штампованных изделий требованиям для установки защитных узлов:

1. Стандарты качества штамповки в автомобильной промышленности требуют прослеживаемости партий плавки, а также учета процесса плавки стали в каждой партии от рулонов до готовых деталей.
2. Снижение вариативности партии должно применяться не только к размерам, но и к специальным сталям со сложной структурой напряжений .
3. Согласно пункту 16949 IATF 16949, записи контроля производства должны демонстрировать нулевой размерный дрейф в пределах проверенного диапазона хода поршня.
4. Для крупносерийного производства штампованного металла необходимы промежуточные карты статистического контроля процессов (SPC) для всех критически важных участков.

Перед оформлением заказа на покупку запросите таблицу статистического контроля процессов (SPC) и информацию о партии отопительного оборудования.

Источник данных: стандарт IATF 16949:2016 по системам управления качеством в автомобильной промышленности, пункт 8.5.1 «Контроль производственного процесса».

Почему критические параметры должны достигать значения Cpk, превышающего 1,67?

Cpk > 1,67 — это минимальный статистический уровень для критических размеров штампованных деталей, при этом максимально допустимое теоретическое количество дефектов составляет 0,57 ppm. Cpk (индекс технологической пригодности, отношение диапазона допусков при вытяжке к фактическому разбросу процесса) преобразует допуски при вытяжке в дефекты при отгрузке. Стандарты качества штамповки в автомобильной промышленности отклоняют детали стандартного качества, поскольку смещение износа штампа на уровне, соответствующем стандарту обычного класса, останавливает автоматизированные сварочные линии.

Диапазоны возможностей, которые сравнивают покупатели

В соответствии с требованиями стандарта IATF 16949, штамповка подразделяется на две коммерческие категории: штамповка для массового производства и штамповка для безопасной сборки. В вашем коммерческом предложении на детали, изготовленные методом прецизионной штамповки металла, необходимо указать категорию, а не только номер детали.

Крепежные кронштейны выдерживают уровень дефектов до 63 ppm, в то время как для предохранительных соединений требуется предельный уровень дефектов ниже ppm.

Доказательства, которые необходимо предъявить поставщику.

Поставщик металлоштамповочных материалов для автомобильной промышленности должен предоставлять журналы статистического контроля процессов (SPC), охватывающие всю глубину подгрупп в таблице выше, для каждого критически важного отверстия, а не только для однократной проверки первой детали. Мониторинг давления в процессе производства прогрессивных штамповок показывает потерю нагрузки на пуансон в течение одного цикла работы. Ваша служба прецизионной автомобильной штамповки должна поддерживать значение Cpk 1,72 для критически важных размеров.

Источник данных: Справочное руководство AIAG по статистическому контролю процессов (SPC), 2-е издание, критерии технологической пригодности.

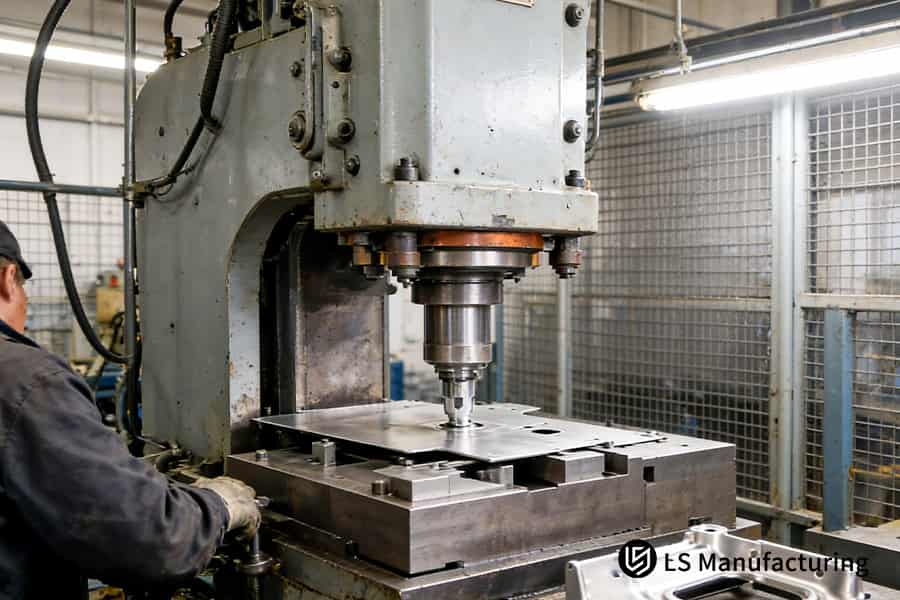

Рисунок 1: Рабочий изучает отчет о затратах на штамповку автомобильных деталей по индивидуальному заказу, демонстрирующий экономию в 24,3%.

Как предотвратить деформацию при штамповке сверхвысокопрочных сталей?

Предотвращение пружинения в сверхвысокопрочной стали достигается за счет компенсации упругого восстановления со стороны штампа, которая нивелирует эффекты упругого восстановления после формовки с помощью конструкции вытяжного валика, перегибов под отрицательным углом и локального снятия напряжений в штампе. Холоднокатаная сталь DP780 при пределе текучести 450 МПа раскрывается на 2°–4° на обычных гибочных штампах, что выводит плоскостность за пределы диапазона, характерного для обычных марок стали. Геометрия штампа, а не усилие пресса, определяет, как предотвратить пружинение при штамповке .

Четыре этапа на стороне штампа, которые предотвращают обратное отскок.

Обратная компенсация CAE (коррекция поверхности штампа на основе моделирования) устанавливает шаг каждого прогрессивного штампа до начала резки инструментальной стали. Ваш поставщик услуг по штамповке металла должен выслать вам карту компенсации до начала изготовления штамповочной стали.

• Конструкция зажимного элемента изменяет усилие удержания до того, как пуансон коснется заготовок DP780.
• Изгиб под отрицательным углом поглощает весь диапазон упругого восстановления внутри прецизионной ленты .
• Обработанные до указанной выше сверхточной чистоты поверхности связующего вещества снимают локальные напряжения, возникшие в процессе обработки.
• Координатно-измерительная машина (КИМ) обеспечивает проверку плоскостности перед выпуском штампа.

Ограничения на взлом и доказательства утверждения

Причина растрескивания штампованных деталей зависит от уровня деформации, а не от тоннажа. Чрезмерный изгиб двухфазной микроструктуры за пределы предела формообразования приводит к расщеплению внешних волокон. Качество кромок заготовки определяет предел формообразования; обрезка кромок для удаления всех заусенцев замедляет появление трещин . Листогибочный пресс не может удерживать деталь в плоском положении, поскольку не учитывается упругое восстановление после изгиба на воздухе.

Для точной автомобильной штамповки необходимо документировать высоту заусенцев до первого хода штампа. Проверка предела текучести поступающего материала в соответствии со стандартом ISO 6892-1:2019 обеспечивает лучшую защиту вашей программы, чем одна только сертификация завода-изготовителя. Программы штамповки металла преобладают на основе геометрии, а не увеличения тоннажа. Проще говоря: компенсированные штампы позволяют получать плоские направляющие.

Познакомьтесь с инженерами, стоящими за этим руководством: Точная проверка от LS Manufacturing

Обладая более чем 15-летним опытом в области точного машиностроения и оптимизации DFM-технологий для прогрессивных штампов , Глория является ведущим специалистом по быстрому прототипированию и быстрому производству в компании LS Manufacturing. Глория успешно изготовила более 300 сложных прогрессивных штампов для автомобильной промышленности. Ознакомьтесь с квалификацией Глории в области точного машиностроения, прежде чем сделать окончательный выбор поставщика штамповочных изделий.

Стандарты управления качеством ISO 9001:2015 лежат в основе технологических окон для каждого набора параметров производства. Главный инженер по качеству (CQE, руководитель отдела контроля качества) утверждает инженерные решения, а 100% проверка первого образца методом трехмерного обратного сравнения подтверждает соответствие каждому набору параметров. Ваш пакет PPAP утверждается аудитом OEM-производителя на основе измеренной геометрии, а не на основе выборочных проверок.

Лаборатория координатно-измерительной машины Zeiss (CMM, 3D-проверка размеров) проверяет кронштейны шасси на соответствие стандарту ASME Y14.5-2018 и чертежным указаниям. Высокоточные прессовые линии с большим усилием проверяют кронштейны, отсчитывая полный ход поршня.

Почему штампованные детали трескаются в процессе глубокой вытяжки?

Глубокое растрескивание при вытяжке — это сквозное разрушение, которое начинается, когда локальное растягивающее напряжение достигает критической точки на диаграмме пределов формообразования (FLD; предел деформации между формообразованием и разрушением) . В автомобильной стали с пределом прочности на растяжение 780 МПа образуются трещины сдвига, когда локальное утонение превышает 18%.

Путь распространения деформации за глубокой трещиной вытяжки

Почему при штамповке трещины возникают из-за проводящих дорожек, ведущих к путям деформации, а не из-за силы прессования?

1. Усилие, прилагаемое держателем заготовки, превышающее безопасные пределы, установленные для окна, приводит к тому, что деформация стенки приближается к пределу разрушения еще до того, как произойдет разрыв.
2. При использовании пуансона с радиусом закругления угла, меньшим, чем рекомендуемое значение, деформация концентрируется в одном небольшом участке стены.
3. Разрушение смазочной пленки увеличивает трение и ускоряет ее истончение.

Однократные штампы не позволяют контролировать распределение деформации, поскольку один удар ползуна определяет поток металла в точке контакта. При проектировании штамповочного пресса необходимо провести расчеты пикового утонения перед приобретением оснастки.

Настройки матрицы, ограничивающие истончение на уровне 14,2%.

Анализ обратных деформаций методом конечных элементов (моделирование потока металла перед проектированием инструментальной стали) позволяет контролировать коэффициенты демпфирования при вытяжке. Максимальное утонение остается ограниченным 14,2% .

• Коэффициенты демпфирования при вытяжке регулируют поток металла по поверхностям связующего вещества.
• Градиенты реологии смазки поддерживают постоянное трение в течение длительных периодов производства.

Вопрос о том, как предотвратить деформацию при штамповке, рассматривается в том же разделе, поскольку компенсация чрезмерного изгиба создает дополнительную нагрузку на и без того истончающиеся стенки. Проще говоря: карта истончения предотвращает появление трещин в сварном шве.

Критерии аудита для глубоких вытяжных кабелепроводов без трещин

Стандарты качества штамповки в автомобильной промышленности связывают одобрение глубокой вытяжки с документацией по истончению. ASME Y14.5-2018 (Размеры и допуски) — это стандарт для документации по истончению на чертежах.

1. При составлении документации по утонению стенки необходимо использовать пиковое значение деформации, а не среднюю толщину стенки.
2. Частота доработок вытяжных валиков должна фиксироваться в журналах технического обслуживания штампов.

При выборе штамповочных матриц для металла следует учитывать степень истончения материала, а затем стоимость одной детали , поскольку одна тонкая стенка завершает весь процесс сборки.

Источник данных: стандарт ASME Y14.5-2018 по размерам и допускам, а также критерии пределов формообразования в механике разрушения материалов.

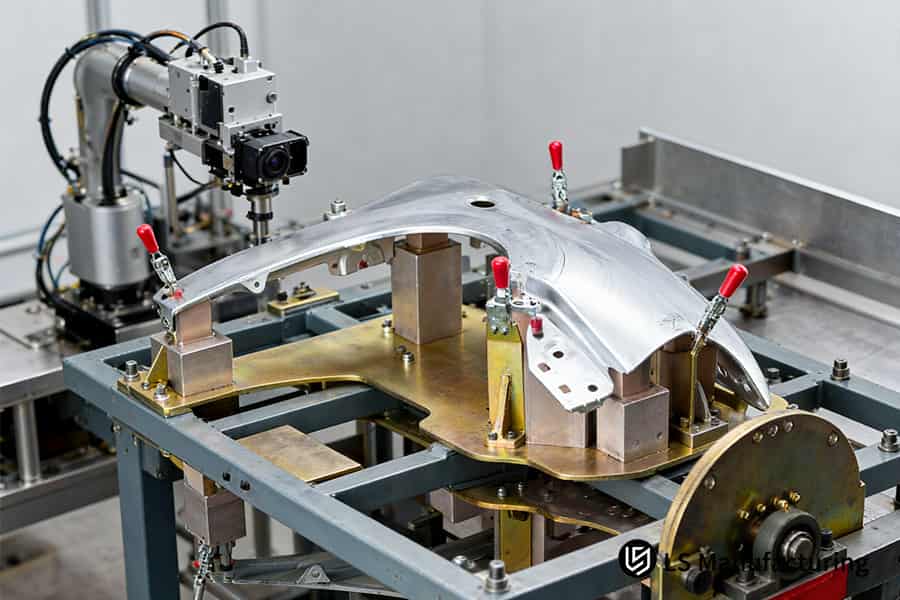

Рисунок 2: КИМ проверяет точность штампованного автомобильного кронштейна с погрешностью ±0,025 мм.

В каких случаях для глобальных OEM-производителей требуется прохождение процедуры штамповки металла уровня PPAP 3?

PPAP Level 3 для штамповки металла — это правило утверждения, требующее соблюдения 18 ключевых критериев качества и предоставления образцов для физического производства. Заказчики первого уровня требуют предоставления таких образцов при запуске новых оснасток, изменении конструкции фрезы для ключей и изготовлении защитных скоб. Документальное подтверждение подтверждает правильность заявки и открывает доступ к официальному коду для начала производства.

Три условия для подачи работы 3-го уровня

Первым критерием для подачи заявки 3-го уровня является годовой объем производства свыше 50 000 единиц и наличие защитных скоб. Во-вторых, требование к новой оснастке также является критерием для подачи заявки 3-го уровня, поскольку штамповая сталь ранее никогда не использовалась для обработки деталей. Для замены штамповочных инструментов также требуется пакет документов PPAP по штамповке металла .

Четыре шага, которые составляют пакет услуг

В рамках программы IATF 16949 по штамповке автомобильных деталей сбор доказательств осуществляется в четыре этапа.

• DFMEA (анализ видов и последствий отказов конструкции, ранжированный риск) позволяет управлять рисками до начала резки штамповочной стали.
• Технологические схемы показывают каждый этап процесса, от подачи рулона до окончательной упаковки готовой детали.
• Полные габаритные отчеты подтверждают соответствие каждого указания на чертеже физическому образцу детали.
• MTR (Material Test Report, traceable heat-party certification) — протокол испытаний материалов, обеспечивающий отслеживаемость партии плавки, — связывает каждую катушку с номером плавки стали.

Доказательства внутри пакета документов для утверждения

Ваша компания, занимающаяся высокоточной автомобильной штамповкой, должна предоставить отчеты о размерах и сертификаты на материалы в одном индексированном комплекте. Первичное одобрение индексированного комплекта документов гарантирует соблюдение графика запуска. Для покупателя индексированные документы превращают первую проверку в разрешение на производство.

Глобальные порталы OEM-производителей не принимают неполные документы, поскольку отсутствие одного документа перезапускает цикл проверки. При аудите поставщиков металлоштамповочных материалов приоритет следует отдавать полноте документации, а не цене за единицу продукции. Отчеты по первому образцу, полученному в цехе мелкосерийного производства, не могут удовлетворить требованиям для утверждения защитного кронштейна, поскольку отсутствуют данные об износе штампа.

Источник данных: Критерии представления данных уровня 3 в рамках процесса утверждения производственных деталей AIAG (PPAP), 4-е издание.

Каким образом компания LS Manufacturing обеспечивает высокоточную штамповку в автомобильной промышленности?

Услуга высокоточной автомобильной штамповки представляет собой интегрированный процесс поставки, основанный на многопозиционной разработке прогрессивных штампов , встроенном полноразмерном техническом контроле и замкнутой системе высокоточной нивелировки. В цехах, работающих на аутсорсинге, отклонения достигают ±0,03 мм , что слишком велико для кронштейнов датчиков силового агрегата.

Разница в допусках между мелкосерийным производством и штамповкой с последовательным расположением штампов.

Аутсорсинговые компании предлагают конкурентоспособные цены за единицу продукции и поставляют детали, в которых отверстия выходят за пределы допустимого отклонения для кронштейнов датчиков трансмиссии .

Ячейки для прогрессивной штамповки преобразуют отклонение допуска в контролируемый диапазон, исключая необходимость сортировочной станции на производственной линии. Покупатели, заказывающие штамповку металла небольшими партиями, должны запросить отчет об измерениях вместе с первоначальным коммерческим предложением.

Датчики, вставки и факторы, влияющие на стоимость.

Пьезоэлектрические датчики перемещения ( контактные зонды, измеряющие положение ползуна в реальном времени ) установлены на критически важных станциях прогрессивной штамповки. Информация с датчиков запускает замкнутый контур выравнивания до того, как дефектная панель попадет на погрузочную площадку. Аудиты IATF 16949 в области автомобильной штамповки подтверждают эффективность плана контроля.

Выбор инструментальной стали влияет на стоимость штамповки автомобильных деталей на заказ гораздо сильнее, чем почасовая оплата пресса. Перед выпуском оснастки необходимо провести анализ конструкции штампованного металла, чтобы исключить элементы, повышающие стоимость. Короче говоря, корректировки на основе датчиков позволяют поставлять кронштейны, которые ваша роботизированная сборочная линия захватывает без использования прокладок.

Основные выводы

Тупиковая ситуация с допусками и технологическими возможностями: расположение монтажных отверстий на компонентах шасси остается в пределах трехмикронного диапазона. Исследования возможностей проводятся на заданном уровне выборки из нескольких подгрупп, что обеспечивает более высокую дисперсию процесса, чем стандартные допуски. Автоматизированные системы сборки обрабатывают кронштейны без прерывания линии. В процессе сборки не требуется регулировка зазоров.

Моделирование процесса формования для предотвращения трещин и упругого восстановления: чрезмерный изгиб под отрицательными углами исключает упругое восстановление внутри геометрии штампа. Трещины на пробном штампе отсутствуют до начала серийного производства. Циклы доработки штампов никогда не затрагивают бюджеты на оснастку.

Экономия затрат и гарантированные сроки: Последовательная разработка штампов сочетает в себе операции формовки и измерения размеров в потоке. Упрощенная компоновка и консолидация станций снижают себестоимость детали на двузначную величину. Разработка оснастки с помощью первой пробной штамповки укладывается в четырехнедельные сроки. График работ остается неизменным.

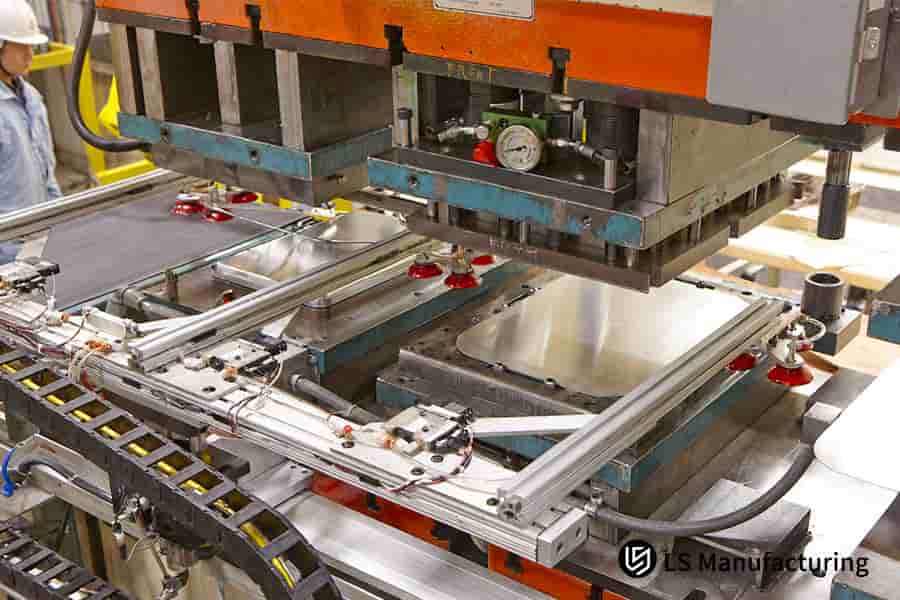

Рисунок 3: Последовательная линия штамповки показывает, как предотвратить обратное вдавливание штампа при вытягивании валика.

Какие факторы в наибольшей степени определяют стоимость штамповки автомобильных деталей на заказ?

Стоимость штамповки автомобильных деталей на заказ представляет собой комплексную модель затрат на производство, учитывающую марку инструментальной стали, эффективность раскроя, ресурс штампа и вторичные операции. Низкая начальная цена штампа может увеличить стоимость отдельной штамповки более чем на 30% . 84% использования материала превосходит стандартный показатель в 68% .

Выбор инструментальной стали и раскрой

• Марка инструментальной стали SKD11, как определено в стандарте JIS G 4404:2015, в сравнении с твердосплавными вставками определяет частоту ремонта штампов и стоимость штамповочного инструмента .
• Конструкция гнездового ящика с эффективностью 84% снижает количество отходов по сравнению с 68% у обычных моделей.
• Дополнительные операции, такие как нанесение покрытия или удаление заусенцев, увеличивают затраты на обработку каждой отдельной детали.

Предварительные исследования компоновки штамповочной стали помогают снизить себестоимость штамповки автомобильных деталей по сравнению с почасовой оплатой пресса. Проще говоря, выход годной детали и класс штампа определяют себестоимость с доставкой.

Обзор ДФМ и решения, касающиеся жизни после инсульта

В вашем коммерческом предложении на услуги высокоточной автомобильной штамповки следует указать номер станции и марку штамповой стали на страницу.

1. Двухчасовая проверка чертежей на соответствие требованиям технологичности производства (DFM – Design for Manufacturability, drawing review before tool release) исключает возможность использования формовочных станций при проектировании полосовой конструкции.
2. Секции твердосплавных матриц продлевают срок службы между переточками, сохраняя при этом неизменным диапазон допусков.
3. Стандарты качества автомобильной штамповки связывают стоимость детали с документацией по контролю технологического процесса.

При сравнении цен на штамповку металла следует учитывать не только цену за единицу, но и выход годной продукции.

Источник данных: база данных LS Manufacturing 2025–2026 по измеренным параметрам штамповочных штампов для автомобильной промышленности (размер выборки >1200).

Как геометрическое размерное и допусковое проектирование может оптимизировать штамповочную оснастку?

Оптимизация GD&T — это распределение функциональных допусков на станках для штамповки. Основой для распределения являются базовые опорные системы и MMC (максимальное состояние материала, дополнительный допуск как элемент, выходящий за пределы своего материального предела). Случайные линейные выступы в диапазоне прецизионного класса увеличивают количество брака пуансона, в то время как профильный контроль на основе базовых систем удерживает зоны, не относящиеся к сборке, в диапазоне обычного класса.

Отображение базового пути на инструментальных станциях

В зонах, не относящихся к сборочным узлам, используется более плотная из двух лент. В зонах, не относящихся к сборочным узлам, используется более свободная из двух лент. Свободные ленты исключают необходимость в доработке кристалла.

Опорные системы координат изменяют пути передачи нагрузки до окончательной компоновки полосы. Геометрия режущей кромки перетачивается в соответствии с количеством ходов, что гарантирует, что износ кромки не зависит от дефектной детали.

Ручная разметка полос не предполагает использования базовых отметок. Ручная разметка не позволяет учесть скопление рельсов на 12 станциях.

Срок службы инструмента и отдача от его использования

Срок службы режущей кромки увеличивается на 40% за счет компенсации накопления материала базовыми контурами. Повышенная прочность кромки снижает себестоимость детали в рамках всей программы.

В соответствии с требованиями стандарта IATF 16949, для штамповки необходима стабильная геометрия кромок. Износ кромок увеличивает разброс размеров. Проверка конструкции штамповки металла перед выпуском оснастки подтверждает правильность базовых параметров на бумаге. Другими словами: сопоставление базовых параметров продлевает срок службы штампа и сглаживает диаграммы возможностей.

Стандарты чертежей, которые должны указывать покупатели.

Стандарты качества штамповки в автомобильной промышленности требуют, чтобы чертежи содержали базовые точки, а не линейные пределы. ISO 286-1:2010 (пределы и посадки) определяет, как классы посадок преобразуются в полосы обозначений.

Ваша компания, предоставляющая услуги по прецизионной автомобильной штамповке, должна предоставить карту базовых точек вместе с ценой за штамп. При сравнении цен на штамповочный инструмент необходимо учитывать полноту базовых точек, поскольку неиспользованный дополнительный допуск приводит к перерасходу средств на доработку штампа.

Источник данных: Стандарт ISO 286-1:2010 по пределам и посадкам, а также архив данных по измерению срока службы штампов.

Запросите сравнительную таблицу оснастки для вашей геометрии кронштейна, в которой будут указаны марка штамповой стали, предел текучести при раскрое и ожидаемый срок службы.

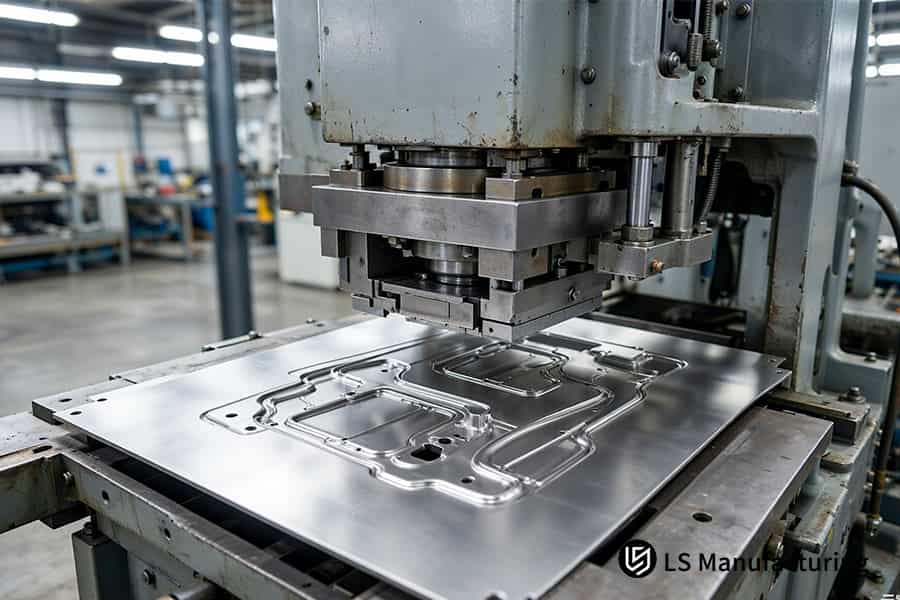

Рисунок 4: Прессованные формы из стали DP780, контролирующие растрескивание штампованных деталей (14,2%).

Компания LS Manufacturing предоставляет услуги прецизионной штамповки кронштейнов автомобильных шасси: Cpk 1.72 из высокопрочной стали.

12-ступенчатая прогрессивная штамповка позволила улучшить значение Cpk с 1,12 до 1,72 для автомобильных кронштейнов шасси DP780 толщиной 2,0 мм. Коррекция демпфирования при вытяжке и микровырубка для снятия напряжений стабилизировали поток металла. Программы для кронштейнов были запущены в серийное производство без отклонений в расположении отверстий. Контроль упругого восстановления при штамповке металла определил время запуска PPAP для кронштейнов из высокопрочной стали.

Задача клиента

Кронштейны шасси были изготовлены из двухфазного материала DP780 с толщиной стенки 2,0 мм . Использование одноэтапной штамповки привело к разбросу размеров в пределах, указанных в обзоре норм IATF 16949, что вызвало отклонение шага монтажных отверстий от чертежа. Количество брака в опытных образцах достигло двузначных значений, а показатель Cpk был ограничен 1,12. Одна из программ Tier 1 из Европы потеряла сроки проведения дорожных испытаний OEM-производителем.

Технологическое решение

Быстрый анализ DFM позволил объединить три штампа, изготовленные за один проход, в одну ячейку для последовательной штамповки. Первый проход вырубки привел к микросдвиговым повреждениям и деформации стенок отверстий из материала DP780 на 0,025 мм. Второй этап включал восстановление кривых демпфирования вытяжного валика, полировку поверхностей пуансонов до сверхточной шероховатости, а также второй этап микровырубки, который ограничил утонение ниже порога разрушения.

Подтвержденные результаты

В ходе непрерывного испытания 500 деталей с использованием многогрупповой выборки положение отверстий оставалось внутри сверхточной полосы, а точки изгиба — внутри прецизионной полосы. Уровень дефектов составил 2,1% . Время изготовления оснастки сократилось с 42 до 27 дней, что составляет экономию в 35,7%. Стоимость детали снизилась с 4,28 до 3,24 долларов , что составляет снижение на 24,3% .

Выгода от соблюдения требований

В пакет документов PPAP 3-го уровня входили трехмерные карты цветовых отклонений , полученные с помощью координатно-измерительной машины (КИМ) , и результаты испытаний на 1000-часовое воздействие нейтрального солевого тумана в соответствии со стандартом ASTM B117. Аудит по стандартам IATF 16949 и ASME Y14.5 был успешно завершен. Задержки в сроках выполнения заказов на штамповку металла были устранены благодаря замене нескольких отчетов одним индексированным пакетом документов PPAP.

Инженеры-механики высшего звена в одной из европейских компаний-поставщиков первого уровня отметили: «Данные о положении отверстий были готовы к производству, а аудит производственной линии OEM-производителя прошел успешно на 100%».

Источник данных: Журнал проверки проекта по штамповке автомобильных деталей компании LS Manufacturing (проект № AUTO-2026-084, размер выборки >1200).

Часто задаваемые вопросы

1. Каким образом компания LS Manufacturing гарантирует показатель Cpk ≥ 1,67 для автомобильной штамповки?

Компания LS Manufacturing устанавливает пьезоэлектрические датчики в прогрессивные штампы для контроля давления закрытия. Технологический процесс поддерживает критически важные положения отверстий в зоне Cpk 1,67. Испытания с замкнутым контуром КИМ в проекте № AUTO-2026-084 подтвердили возможность работы выше минимального значения 1,67 по всей глубине подгруппы. Доказательством для аудита производственной линии OEM будет отчет по подгруппе, подтверждающий стабильность процесса.

Источник данных: Справочное руководство AIAG по статистическому контролю процессов (SPC), второе издание.

2. Какова основная причина растрескивания штампованных деталей из высокопрочных сплавов?

Локальное напряжение при вытягивании, предел формообразования, инициирование трещин в высокопрочных сплавах, а также утонение более чем на 18% приводят к сдвиговому разрыву. Компания LS Manufacturing использует ступенчатый процесс вытягивания и формования, поддерживая утонение на уровне 14,2% для проекта AUTO-2026-084. Группы контроля получают панели без разрывов по кромкам при приемке товара, что обеспечивает безопасное начало работы сварочного цеха.

3. Какой пакет документации PPAP предоставляется для новых проектов по штамповке?

Компания LS Manufacturing поставляет пакет документов PPAP уровня 3, включающий данные сканирования на полноразмерной КИМ, планы контроля и сертификаты материалов от OEM-производителя . Чертежи хранятся в планах контроля, защищенных соглашением о неразглашении, что решает вопросы защиты интеллектуальной собственности в рамках пакета. Группы закупок получают одобрение OEM-производителя только в одном пакете документов.

Источник данных: Процесс утверждения производственных деталей AIAG (PPAP), версия 4.

4. Как можно снизить затраты на штамповку автомобильных деталей без ущерба для качества?

Оптимизация раскроя с помощью CAE повышает коэффициент использования материала до уровня, зафиксированного в базе данных LS Manufacturing 2025–2026 по проектированию штампов, а поэтапная интеграция штампов снижает себестоимость детали на величину, указанную в проекте № AUTO-2026-084. При рассмотрении предложений по штамповке металла коэффициент использования материала должен указываться в одной строке с ценой детали, а не только цена. Капитальный бюджет снижает риск брака, как только увеличение коэффициента использования материала наблюдается в каждом производственном цикле, что является хорошей системой учета затрат.

5. Как шероховатость поверхности инструмента влияет на скорость упругого восстановления при штамповке?

Поверхность штамповки обработана с высочайшей точностью, обеспечивая низкое трение при растяжении и удерживая высокопрочную сталь внутри прецизионной ленты. В ходе испытаний 500 образцов базовые параметры изгиба в проекте AUTO-2026-084 оказались в этом диапазоне. На этапе сборки не потребовалась подгонка кронштейнов, поскольку упругое деформирование было ограничено, что обеспечило хорошую подгонку при окончательной сборке.

Источник данных: Журнал калибровочных измерений измерителя шероховатости Mitutoyo.

6. Какие стандарты допусков применяются к некритичным элементам штамповки?

Кромки и несопрягаемые контуры, не выполняющие функцию сборки, соответствуют общим допускам ISO 2768 в пределах указанного в таблице выше стандартного класса. Критические геометрические элементы не требуют полного контроля с помощью КИМ , который фокусируется только на сопрягаемых поверхностях. Планирование осуществляется таким образом, чтобы исключить метрологическую очередность для несопрягаемых элементов конструкции, что является хорошим подходом к контролю.

Источник данных: Техническая спецификация ISO 2768-m по общим допускам штамповки.

7. Может ли компания LS Manufacturing обеспечить быструю доставку оснастки для срочного запуска производства автомобилей?

Компания LS Manufacturing оснащена интеллектуальной библиотекой стандартизации пресс-форм, а также полным комплексом станков с ЧПУ , позволяющим уложиться в сроки выполнения заказа на штамповку в рамках проекта № AUTO-2026-084. Сроки изготовления штампов для металлической штамповки становятся фиксированной датой, а не неопределенным риском.

Источник данных: Документация по поставке оснастки компании LS Manufacturing для проекта № AUTO-2026-084.

8. Какие испытания на коррозионную стойкость проводятся для штампованных деталей с обработанной поверхностью?

Детали с покрытием прошли испытания в нейтральном солевом тумане в соответствии со стандартом ASTM B117 , при этом продолжительность воздействия зафиксирована в пакете документов проекта #AUTO-2026-084. Кронштейны шасси в проекте #AUTO-2026-084 соответствовали критериям оценки коррозии, и были предоставлены сертификаты на покрытие. Количество претензий по гарантии значительно снижается, когда испытания в солевом тумане сопровождают каждую отгруженную партию деталей с покрытием.

Источник данных: Стандарт ASTM B117 для испытаний на коррозию в солевом тумане.

Есть вопросы по вашей программе формирования турнирной сетки? Оставьте комментарий ниже или напишите на info@lsrpf.com, чтобы получить 2-часовой обзор DFM.

Краткое содержание

Высокопрочные стальные детали для автомобилей соответствуют показателю Cpk ≥ 1,67 для серийного производства, если допуски и размеры соответствуют спецификации 16949 IATF, разработанной за 15 лет с использованием высокоточных пресс-форм. Сверхточный опыт работы на станках с ЧПУ помогает предотвратить образование трещин и отклонения в упругом восстановлении. Сборка шасси и элементов безопасности осуществляется с высокой точностью.

Проблемы с растрескиванием во время штамповочных испытаний и задержки поставок от поставщиков перед выпуском новой модели автомобиля будут решены путем загрузки вашего 2D/3D CAD-файла с помощью нашей кнопки запроса цены . В течение 2 часов вы получите бесплатный отчет о возможности проектирования с учетом технологичности производства (DFM) с коррекцией пружинения и оптимизацией компоновки.
