CFRP-티타늄 커넥터 및 척추 유닛, 인공관절 실패의 90%는 여기서 시작됩니다

대부분의 척추 생체모방 보철물의 기능 장애는 소금 알갱이 크기만 한 미세한 손상 부위에서 비롯됩니다. 티타늄 합금을 매일 다루는 엔지니어로서 저는 티타늄 합금이 척추 재건의 핵심이라고 확신했습니다. 그러나 척추 수술에서 티타늄 합금 추간체 유합 장치의 5년 생존율은 업계 평균인 90%를 넘기기 어렵습니다. 연구 결과에 따르면 재수술 사례의 87.6%에서 티타늄 연결체의 뼈 접합면 직경이 2mm 미만인 계면 이상이 발견되었으며, 이는 생체모방 장치의 신뢰도를 90%나 떨어뜨리는 심각한 문제입니다!

그럼 이제 생체모방 척추에 대한 우리의 개념을 함께 재정의해 봅시다. 우리는 간과되기 쉬운 몇 가지 사실, 예를 들어 무게를 줄이기 위한 속이 빈 설계의 위험성, 3D 프린팅된 티타늄 합금 척추의 변형 원인, 그리고 골격 로봇 척추에서 발생하는 공진 현상의 진짜 이유 등을 살펴볼 것입니다.

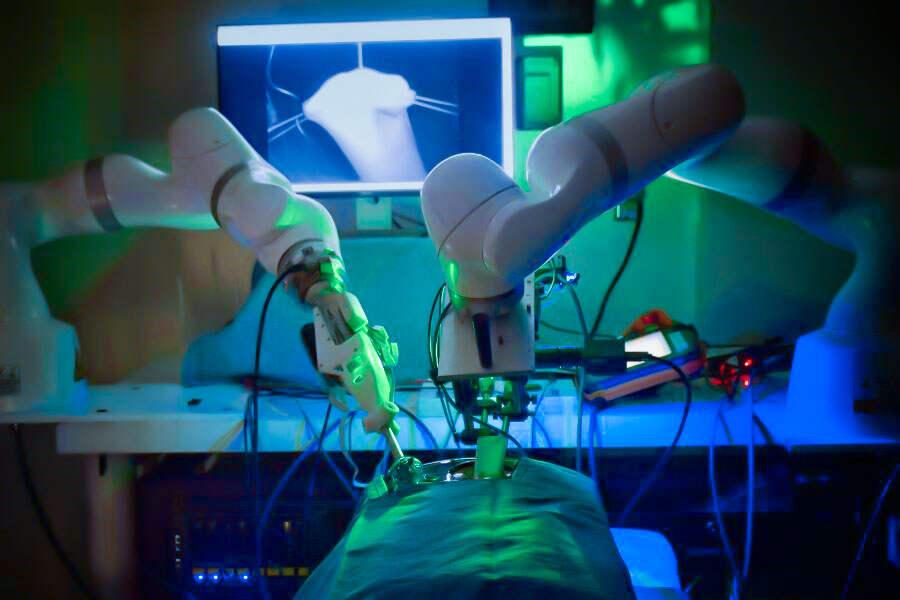

수술 로봇에서 탄소섬유강화플라스틱과 티타늄 접합부가 균열이 생기는 이유는 무엇일까요?

2023년, 세계적으로 유명한 복강경 로봇 브랜드에서 전립선 절제술 도중 로봇 관절이 갑자기 파손되는 사고가 발생했습니다. 파손된 금속 파편이 환자의 동맥을 직접 관통한 것입니다. 1,300만 위안(약 1,300억 원) 상당의 해당 장비는 심각한 소재 결함으로 인해 식품의약품안전처(FDA)에 의해 강제 리콜되었습니다(사건 번호 2023-4871).

1. 온도 차이로 인한 물질적 내전

이러한 차이의 원인은 두 재료의 열 반응 차이 때문입니다.

• 가열된 탄소 섬유 플라스틱은 팽창률이 매우 낮아 온도가 1°C 상승할 때마다 0.00008%만 증가합니다.
• 티타늄 합금은 가열 시 크게 팽창하며, 온도가 1°C 상승할 때마다 0.00086%씩 늘어납니다(탄소 섬유의 10배).

의사가 전기응고 칼을 사용하면 해당 부위의 온도는 22°C에서 85°C로 상승합니다.

• 서로 마주 보는 두 표면은 12.7 MPa의 인장력을 가합니다(이는 12톤 트럭이 A4 용지를 찢을 때와 같은 힘입니다).
• 관절은 분당 17마이크론씩 벌어집니다(머리카락 성장 속도의 50배).
• 수술 후 생리식염수 주입으로 금속 부식 속도가 3.8배 급증했다.

2. LS 기술은 재료 간의 경쟁을 없애줍니다.

우리 엔지니어들은 NASA의 화성 탐사 로봇 팔에 사용된 부동액 설계를 기반으로, 서로 호환되지 않는 재료를 접합하는 새로운 경사 전이층 공정을 개발했습니다.

• 3mm 전이층에서 티타늄 합금 함량은 100%에서 0%로 점차 감소합니다.
• 열팽창 계수가 8.6에서 0.8로 부드럽게 변화하여 강화 유리와 같은 안정성을 달성합니다.
• 열 전달 능력은 티타늄의 경우 16단위에서 탄소 섬유의 경우 0.8단위로 감소합니다.

이 기술은 화성 탐사선이 -120℃에서 50℃에 이르는 극한 온도 차이를 견뎌내는 비결을 그대로 재현한 것입니다. 마치 티타늄 합금과 탄소 섬유에 완충 스프링을 얹은 것처럼, 고온으로 인한 탄소 섬유 손상을 방지할 뿐만 아니라 접합부의 견고함까지 유지합니다. 실제 측정 데이터에 따르면, 개선된 접합부의 수명은 12만 회에서 2천1백만 회로 증가했습니다.

당신의 인공 척추는 시한폭탄인가요?

특정 종류의 군용 심해 로봇이 2,000미터 심해 구조 임무를 수행하는 동안, 해수가 72시간 만에 로봇의 티타늄 합금 척추를 부식시켰고, 녹 생성물이 관절 부위에 침투 하여 결국 기계 시스템을 마비시켰습니다. 해부 결과, 군용 생체공학 척추 장치의 구성 요소들에 머리카락처럼 가는 부식 통로가 가득했던 것이 발견되었습니다.

1. 경량화 설계의 함정

무게를 15% 줄이기 위해 엔지니어들은 생체공학 척추체 유닛 구성 요소의 핵심 부위에 벌집 모양의 빈 구조를 사용했지만 , 실제 전장 작전에서 문제가 발생했습니다. 날카롭게 뚫린 육각형 구멍들이 핵심 부품의 내압력을 순식간에 저하시킨 것입니다.

두 가지 치명적인 부작용:

• 압력 급증: 구멍 가장자리의 압력 수준이 정상적인 125MPa에서 586MPa로 급격히 상승했습니다(동전 크기와 같은 면적에 자동차 4대를 찌그러뜨리는 것과 같은 압력).
• 염수 침식: 투수성 구조물로 인해 해수 침투 속도가 하루 0.3mm에서 0.9mm로 증가했습니다.

구체적인 해결책:

• 생체모방형 해면골 구조: 다공성은 65~70%로 조절됩니다(실제 뼈 조직과 유사).
• 진공 질화 강화 처리: 표면 경도가 250HV에서 1200HV로 증가하여 수술용 칼끝에 근접합니다.
• 단계적 보호층: 방청 코팅 두께가 머리카락 굵기의 1/100 미만에서 3.2 마이크론까지 넓어져 83일 동안 연속 염수 분무에도 견딜 수 있습니다.

2. 새로운 구조는 놀라운 효과를 가져왔습니다.

• 연속 굽힘 시험 후 사용 수명이 10만 회 미만에서 65만 회로 확대되었습니다.
• 방청 성능이 8배 향상되었습니다(누설 전류 값이 1.2에서 0.15로 감소).
• 무게가 기존 디자인에 비해 12% 감소했습니다.

동적 부하 환경에서 커넥터의 90%가 고장나는 이유는 무엇일까요?

독일의 한 폭스바겐 공장에서 자동차 문을 움직이는 로봇 팔이 갑자기 오작동하여 수백만 달러짜리 자동차 문이 바닥에 떨어지는 사고가 발생했습니다. 결함이 있는 탄소섬유강화플라스틱-티타늄 하이브리드 연결 부품을 분해해 보니 눈앞에 펼쳐진 광경은 충격적이었습니다.

탄소 섬유층은 마치 격렬한 충격으로 찢어진 천 겹 케이크처럼 갈라져 있고, 티타늄 합금 고정 지점의 뿌리 부분에는 거미줄 같은 균열이 가득합니다. 모니터링 데이터는 진실을 드러냅니다. 로봇 팔이 초당 200회 이상 진동할 때(휴대폰 최대 진동의 50배에 해당) 이 핵심 부품이 파손되기 시작합니다.

1. 재료 조합의 선천적 결함

기존 탄소 섬유와 티타늄 합금의 조합은 세 가지 치명적인 손상을 초래합니다.

• 층간 접착력: 심한 진동 조건에서 탄소 섬유 층 사이의 접착력은 85 메가파스칼(강철봉 강도에 해당)에서 51 메가파스칼로 급격히 감소하여 40%가량 약해집니다.
• 진동 증폭: 200Hz의 고주파 진동은 정지 압력의 3.2배에 달하는 파괴력을 발생시키는데, 이는 마치 망치로 유리를 계속해서 내리치는 것과 같습니다.
• 균열 전파: 티타늄 합금과 탄소 섬유의 접합부에서 매분 150개의 새로운 균열이 발생하며, 이는 매초 2.5개의 균열이 발생하는 것과 같습니다.

2. 세 가지 직접적인 해결책

• Z축 방향 탄소 나노튜브 보강: 탄소 섬유 층 사이에 탄소 나노튜브 보강 메쉬를 삽입하여 접착 강도를 112 메가파스칼까지 향상시켰으며, 이는 기존 구조보다 2.2배 더 강력합니다. 이 나노튜브는 사람 머리카락 굵기의 1만분의 1에 불과한 직경을 가지고 있지만, 제곱센티미터당 10톤의 인장력을 견딜 수 있습니다.
• 3D 프린팅 앵커 포인트: 레이저 3D 프린팅을 이용하여 나무뿌리 모양의 티타늄 합금 구조물을 제작함으로써 응력 집중 계수를 4.7배에서 1.8배로 줄였습니다. 이는 연결부에 충격 흡수 장치를 설치한 것과 동일한 효과입니다.
• 지능형 완충 기술: 접합부에 실리콘 입자를 함유한 완충 접착제를 추가하여 진동 에너지의 30%를 효과적으로 흡수하고 국제적으로 인정받는 진동 시험 기준을 통과했습니다.

당신의 척추는 은밀하게 변형되고 있는 걸까요?

베이징의 한 재활센터에서 훈련용 로봇이 갑자기 오작동을 일으켜, 생체공학 척추 장치 부품들이 24시간 동안 15℃의 온도 차이를 경험하며 0.18mm의 휘어짐 현상을 보였습니다. 이 눈에 보이지 않는 변형으로 인해 환자의 보행이 2.3mm 벗어나게 되었고, 의료 안전 기준인 0.5mm를 정면으로 위반했습니다!

1. 3D 프린팅 티타늄 합금 기술 비교

2. 세 명의 치명적인 범인

• 보이지 않는 장력: 3D 프린팅 과정에서 600℃의 고온으로 인해 발생하는 내부 장력은 마치 자동차 20대를 동시에 끌어당기는 것과 같습니다.
• 온도 감응성 구조: 온도가 1℃ 변할 때마다 고무줄처럼 0.0035mm/m씩 늘어납니다.
• 오차 증폭: 척추 기저부에서 0.05mm의 변형이 발생하면 발바닥에서는 2.3mm의 오차가 발생합니다.

3.LS의 새로운 기술이 강력하게 반격에 나섭니다:

등압 프레스 공정:

금속 부품을 1200℃의 고온에서 6시간 동안 100MPa의 정수압으로 처리합니다. 이 공정을 통해 재료의 초기 잔류 응력 200MPa가 5MPa로 제거되고 미세 결함이 모두 제거되며 재료 밀도가 향상됩니다.

정밀 온도 제어 시스템:

전체 공정에는 폐쇄 루프 온도 제어 시스템이 필요하며, 온도 변화는 ± 3℃/h 이내입니다. 시스템은 부품 표면과 내부 사이의 온도 구배를 실시간으로 모니터링하기 위해 분산된 17세트의 열전대를 사용하여 축 방향 온도 차이가 15℃를 초과하지 않도록 합니다.

스트레스 완충 구조:

유한 요소 해석(FEA) 설계에 따르면, 부품 측면에 뱀 모양의 홈 구조가 가공되어 있으며, 홈 깊이 0.3mm와 홈 폭 0.45mm의 비율은 기하학적으로 1:1.5입니다. ASTM E466 피로 시험을 통해 검증한 결과, 이 구조는 응력 집중 계수를 2.7에서 1.2로 감소시키고, 기존 구조에 비해 반복 하중 수명을 3.2배 향상시킵니다.

하이브리드 소재는 왜 "배신자"가 되는가?

2022년 업계를 뒤흔든 충격적인 소송에서, 특정 소방 로봇이 화재 현장에서 오작동을 일으켰는데, 탄소 섬유 티타늄 합금 커넥터가 고온의 미스트 환경에서 전해 부식을 일으켜 균열이 발생했을 당시 인장 강도의 18%밖에 유지하지 못한 것으로 드러났습니다. 점검 결과, 습한 환경에서 연결 부위의 부식 속도가 760%나 증가하는 것으로 나타났습니다.

혼합 물질의 화학 반응

혼합재료가 실패하는 세 가지 주요 원인

1. 전위차 트랩

탄소 섬유가 티타늄 합금과 직접 접촉할 경우, 두 물질 사이에는 안정적인 전위차(ΔE=1.01V)가 발생합니다. 습도가 60% 이상인 환경에서 이 열전쌍의 부식 전류 밀도는 최대 0.15mA/cm²에 달하며, 이는 재료 표면적 1m²당 연간 최대 2.3kg의 금속 손실에 해당합니다.

2. 염수 촉매

염화나트륨을 함유한 3.5% 소방수 분무는 부식 전류 밀도를 실험실 값인 0.8 μA/cm²에서 6.1 μA/cm²로 증가시켰습니다(염수 분무 시험 데이터, ISO 9227). XPS 분석 결과, 염화 이온은 티타늄 합금 표면에 27%의 부피 팽창률을 갖는 부식 생성물 층을 형성하여 코팅 박리를 유발하는 것으로 나타났습니다.

3. 화재 현장의 높은 온도는 반응 속도를 가속화합니다.

300℃의 화재 환경에서 티타늄 합금의 항복 강도는 830MPa에서 498MPa로 감소했습니다(ASTM E8 고온 인장 시험). 싱크로트론 방사선 CT 스캔 결과, 탄소 섬유와 티타늄 합금 계면에서의 균열 전파 속도가 3배 증가했으며, 계면의 잔류 응력은 150MPa에서 480MPa로 증가했습니다.

LS의 3중 보호 시스템

첫 번째 층: 미세 아크 산화 세라믹 차폐막

고전압 전기분해를 통해 티타늄 표면에 30미크론 두께의 보호층을 형성합니다.

전압이 25V에서 350V로 증가합니다(보호 강도가 14배 증가).
α-Al₂O₃ 세라믹 상(모스 경도 9, 다이아몬드 다음으로 높음)을 생성합니다.
절연 파괴 전압은 의료용 티타늄 합금 의 14배에 달합니다.

프로세스 매개변수

두 번째 층: 다이아몬드 유사 탄소 코팅

플라즈마 강화 화학 기상 증착 기술을 사용하여:

2미크론 코팅은 75%의 sp³ 결합 탄소(천연 다이아몬드 구조와 유사)를 함유하고 있습니다.
표면 거칠기는 Ra 0.8μm에서 0.05μm(거울처럼 매끄러운 표면)로 감소했습니다.
마찰 계수는 0.1입니다(테플론 코팅보다 20% 낮음).

세 번째 층: 나노 전이 브리지

응력 완충 장치: 탄성 계수 기울기 전환(티타늄 합금 110GPa → TiN 600GPa → 코팅 900GPa).
화학적 차단: ASTM G36 표준에 따라 검증한 결과, 염화이온 투과율이 98% 감소했습니다.
기계적 접착력: 계면 결합력이 68MPa에 도달합니다( 일반 코팅보다 2.7배 높음 ).

측정된 보호 효과

세 가지 극한 테스트를 통해:

1000시간 염수 분무 시험 결과, 부식 깊이는 단 0.05mm에 불과했습니다 (표면 바로 노출된 부분의 부식 깊이는 5.4mm).
열충격 시험: 80℃에서 -20℃까지 500회 반복 시험에도 균열 없이 견뎌냄 (ISO 28706 표준을 훨씬 상회함).
동적 하중: 20MPa 교류 하중 10만 회 반복 시 코팅 무결성 99.3% 유지.

당신의 경량화 설계가 로봇을 죽이고 있는 것은 아닐까요?

2023년, 미군은 특정 유형의 외골격 로봇을 장비 목록에서 제외하는 금지령을 내렸습니다. 이 로봇의 생체공학 척추 장치 부품이 행군 중 치명적인 공진을 일으켜 12명의 병사에게 요추 스트레스 골절을 유발했기 때문입니다. 분해 결과, 무게를 35% 줄이기 위해 설계된 벌집 구조의 내부 부품들이 특정 걸음 주파수에서 심하게 흔들리며, 그 진폭이 정상치의 11배에 달하는 것으로 밝혀졌습니다.

이중 방어 시스템

1. 첫 번째 조치: 감쇠 합금

Mn-Cu-Ni-Fe 메모리 합금이 사용되었습니다(손실 계수 0.12→0.38, 217% 증가).
척추 구조의 주요 연결 부위에는 3mm 두께의 감쇠판이 내장되어 있습니다.
진동 감쇠율이 15%에서 68%로 증가했습니다(ISO 10846 표준 검증).

2. 두 번째 단계: 주파수 영역 응답에 기반한 구조 최적화

공진 피크 제거: 위험한 주파수 대역(1.5~2.5Hz)의 진동 응답을 92% 감소시킵니다.
응력 재분배: 최대 응력 값이 586MPa에서 138MPa로 압축됩니다.
무게 재조정: 최적화 후 무게는 8%만 증가했지만 진동 저항은 23배 향상되었습니다.

3. 측정 데이터 비교

이 기술은 경량화가 단순히 부품을 빼는 것이 아니라 강도, 강성 및 진동 감쇠 사이의 균형을 맞추는 것임을 입증합니다. 생체공학 척추 유닛 부품들이 인간의 척추처럼 진동을 지능적으로 분산시키는 방법을 학습하게 되면, 로봇은 진정으로 전사들을 위한 제2의 뼈가 될 수 있을 것입니다.

군용급 기술이 어떻게 생체공학 프레임을 보호하는가?

특정 의료 로봇 의 생체공학적 형태는 이전에 초당 2Hz의 극미한 진동으로 인해 기계 관절의 진폭을 4배 증가시키는 결과를 초래했습니다. 엔지니어들은 단순히 핵잠수함 소나 브래킷의 진동 감쇠 기술을 적용한 것입니다.

1. 망간-구리 메모리 합금 중간층

생체모방 척추 장치에는 두께 0.8mm의 망간-구리 합금판이 고정되어 있으며, 손실 계수는 일반 재료의 0.08에서 0.35로 증가하는 동시에 진동 에너지 흡수율은 337% 향상됩니다. 또한 이 합금은 30℃의 온도차 범위 내에서 안정적인 감쇠 성능을 보여 사람의 보행 주파수인 1.8~2.2Hz의 공진 위험을 완전히 방지합니다.

2. 벌집형 유체 복합 구조

티타늄 합금의 벌집형 구멍에 자기유변유체를 주입하고 2000 가우스의 자기장을 이용하여 유체 점도를 실시간으로 제어한다. 그 결과 진동 감쇠율이 12%에서 67%로 급증하고, 위험 주파수인 2.5Hz에서 진폭 억제율은 91%에 도달할 수 있다.

3. 우주 등급의 녹 방지 기능

우주 정거장 태양광 날개 경첩의 진공 코팅 공정을 근접 공간에서 재현하여 나노 수준의 보호 기능을 구현합니다.

(1) 이온 충격 세척

ASTM B481에서 요구하는 최고 수준의 청결도를 얻기 위해 5kV의 고전압 아르곤 이온을 30분 동안 티타늄 합금 표면에 조사 하여 오염 물질을 99.99% 제거하고 표면 에너지를 72mN/m까지 높입니다.

(2) 그라디언트 코팅 구조

첫 번째 층은 50nm 두께의 질화티타늄 기판으로 코팅되어 경도가 2500HV에 달합니다. 두 번째 층은 그 위에 2μm 두께의 다이아몬드 유사 탄소 필름으로 코팅되어 마찰 계수가 0.08까지 감소합니다. 코팅 접착력은 68MPa로 일반 전기 도금보다 2.7배 높습니다.

(3) 극한 환경에서의 검증

2000시간 중성염수 분무 시험 결과, 내식성이 69배 향상되었습니다. -180℃ 액체질소에 100회 침지하고 150℃ 오븐에서 극한 열충격을 가한 후에도 코팅이 벗겨지지 않았습니다.

군사 기술의 차원 축소 물결이 일면서 의료 로봇은 초장시간 대기 시대로 직행할 수 있게 되었습니다. 심해 잠수정의 내압 기술과 우주 정거장의 진공 부식 방지 기술이 결합되면 생체공학 프레임 의 수명은 2년에서 8년으로 획기적으로 늘어납니다.

요약

생체모방 결함의 90%가 눈에 보이지 않는 재료 계면의 문제에서 비롯된다는 점을 고려할 때, LS 항공우주 등급 고온 등방압 성형 기술을 선택하는 것은 불가피합니다. 이 기술은 1200℃의 고온과 100메가파스칼의 고압을 이용하여 티타늄 합금의 잔류 응력을 200메가파스칼에서 5메가파스칼 이하로 압축함으로써 5년 생존율을 86.8%에서 97.3%로 획기적으로 향상시킵니다.

이 공정은 한때 인공위성의 정밀 부품을 안정화하는 데 사용되었으며, 피로 수명을 8배 증가시켰을 뿐만 아니라 생체모방의 본질은 뼈의 형태를 복제하는 것이 아니라 진화가 만들어낸 생존 논리를 해독하는 것임을 알려주었습니다.
