医疗外壳钣金加工：分步制造指南

TL;DR： 医疗外壳钣金加工 （诊断外壳制造）是将扁平材料加工成可清洗外壳的受控过程。 钝化（一种通过化学处理恢复氧化铬层的工艺）通过在公差范围内形成结构，防止游离铁氧化——这是检验人员确定的一种腐蚀隐患。 ±0.01 毫米 范围。

初级工程师进入医疗保健产品设计领域时，往往会将卫生合规性与极高的公差要求联系起来，这会导致不必要的原型制作延误。清洁性取决于表面光洁度和接合几何形状，因此钝化处理文档比更严格的图纸更能解决审核问题。以下列出了四道成型工序、两种材料类型和一份检验清单。 简而言之，开始在医疗行业工作的工程师可以识别出成型片材何时满足卫生要求，以及何时需要使用机加工外壳。

要点总结

• 医用外壳用金属板材定义： 医疗设备外壳的钣金结构采用生物相容性合金板材，形成密封且可消毒的设备外壳。成型工艺决定了整个过程，而非材料去除量。
• 关键位置容差：一般公差 ISO 2768-1:1989 适用于一般轮廓，而关键接口则需要更窄的公差范围。
• 流程步骤链：该工艺流程包含七个步骤——面向制造的设计分析、激光轮廓分析、折弯成型、PEM紧固件的插入、TIG焊接、化学钝化以及 CMM测试（坐标测量机） 完成链条。
• 缺陷预防： 过弯余量用于补偿回弹，即冷加工材料中导致弯曲角度增大的弹性运动。

端到端医疗钣金工作流程

CAD/DFM 工程评审

一个 DFM审查检查折弯扣除量（一次折弯所占用的展开图长度） 和 减压检查（弯角处的短槽）这样可以防止切割开始前发生法兰碰撞和边缘撕裂。

光纤激光落料和数控冲压

光纤激光器切割平面坯料，数控冲压成型件上开孔。轮廓精度保持在一定范围内。 ±0.05 毫米。

数控折弯成型

数控折弯机通过多次走刀成型板材。回弹补偿 1.5°–2.5° 抵消弹性回弹并保持目标角度。

硬件插入

压机安装 PEM 自锁螺柱和支架，为电路板和支架提供牢固的安装点。

TIG/点焊外壳

高纯氩气保护可防止焊池氧化。焊缝修整可将焊缝打磨平整，并去除容易藏污纳垢的缝隙。

化学钝化/涂层

硝酸浴会议 ASTM A967（不锈钢标准钝化工艺） 重建氧化铬膜。经处理的面板可抵抗中性盐雾试验。 ASTM B117（标准盐雾试验）。

最终三坐标测量机及卫生检验

坐标测量机用于验证尺寸。 ISO 2768-f（精细公差等级）临界配对契合度达到 ±0.01 毫米检验员会拒绝微孔或毛刺。简而言之，表面清洁度和尺寸测量结果共用一个验收标准。

为什么要相信这本新手指南？

Gloria 是 LS Manufacturing 的快速原型制作和快速制造专家，拥有 15 年以上的精密工程经验，致力于医疗外壳工作。 DFM（面向制造的设计，围绕实际工厂限制设计零件） 每条建议都需精心构建。初级工程师可以 在领英上关注Gloria的工程学见解。 用于教育制造故障。

LS Manufacturing 的首席技术工程团队根据项目数据验证了每个成型步骤，每个公差标注均受以下因素约束： ASME Y14.5-2018 （几何尺寸标注和公差标准）因此，一次修订即可设定所有适配窗口。数据来源：LS Manufacturing 2025–2026 年医疗外壳测试日志（项目编号：MED-2026-084，样本量 >800）。

ISO 17025 （检测和校准实验室的能力标准） 它将三坐标测量机校准的可追溯性锚定在每个报告的配合结果之后。采购团队可以判断哪些外壳几何形状符合卫生标准，哪些需要进行机加工。实际上，一条可审核的链条连接着每一个工艺声明。

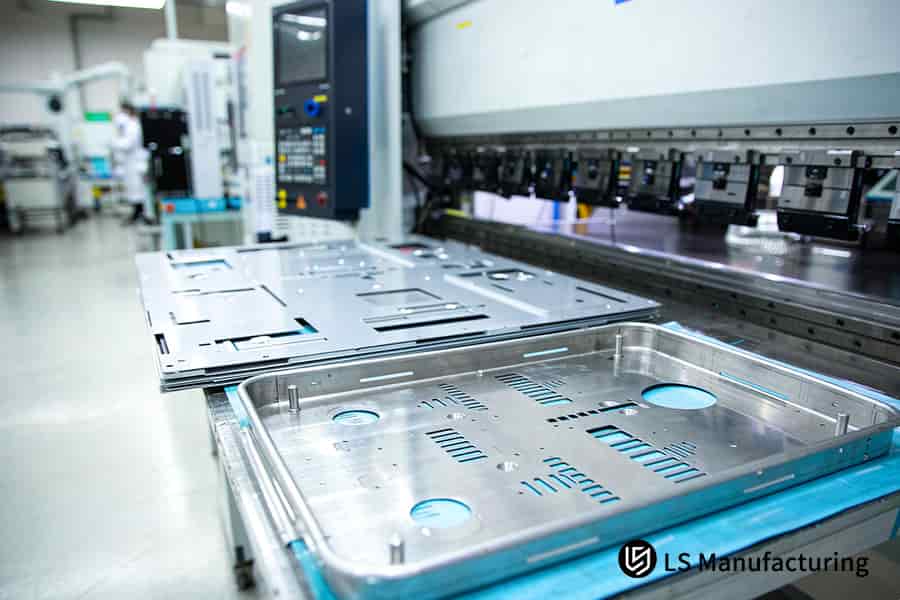

图 1：折弯机弯曲不锈钢面板，带有减压槽，可将回弹角度偏移 1.5°–2.5°，用于外壳。

什么是医用金属板材？它的作用是什么？

医用金属板材是由合金板材制成的密封、可消毒外壳，符合卫生、生物相容性和屏蔽要求。 什么是医用金属板材成型外壳可保护诊断电子元件并经受化学消毒。冷冲压、激光切割和数控模弯成型工艺可使面板成型，同时保持材料的整体性能不变。 医疗外壳钣金加工 持有 ±0.05 毫米 一般外形尺寸精度为±0.01毫米，关键配合尺寸精度为±0.01毫米。血液分析仪和成像设备外壳适合采用成型片材，因为这类产品需要频繁进行化学消毒。而薄壁三维流动腔则更适合采用注塑成型。

承载和屏蔽功能

一层连续的金属外壳形成 法拉第笼（一种将外部电场导向地线的导电外壳）这很重要，因为诊断板读取的是微伏级信号。 钣金焊接工艺​ 例如，在保持导电性连续性的同时，用氩弧焊焊接紧密接头。

成型面板内部装有电子元件，并能吸收外部冲击。

卫生约束和拟合边界

医疗器械外壳标准禁止毛刺、盲角和开放式孔隙。擦拭程序会将液体推入抹布无法触及的任何缝隙，因此细菌会在未填充的搭接接头处积聚。

初级工程师常常认为表面光滑的面板就符合卫生审核标准。但擦拭会将液体渗入搭接缝处，因此沿着每条接缝进行拭子检测可以发现污染情况。 钣金晶粒方向规则限制弯曲方向，因为横向弯曲会打开表面裂缝。 简单来说，易清洁性决定了哪些表面能够获得严丝合缝的窗户。

需要记住什么

• 医用金属板材 将扁平合金坯料加工成密封外壳，而不改变本体材料。
• 卫生审核检查的是接缝的几何形状，而不是视觉上的平滑度。

如何解释钣金加工工艺？

钣金加工工艺详解 这是一种将扁平金属板材加工成三维结构壳体的固定机械成形步骤序列，它解释了如何将一块扁平板材变成一个成品外壳。光纤激光切割和冲压是该序列的第一步，数控折弯机在V形模具中对每个面板进行折弯。最后，通过硬件安装和惰性气体焊接完成壳体的闭合。 医疗外壳钣金加工持有 ±0.05 毫米 一般而言，大多数台式仪器的结构刚度都由一个带状结构来保证。深拉成型的曲面壳体由于专用模具会增加零件成本，因此不符合成型经济性要求。

DFM审查贯穿焊缝焊接

格鲁弗，《基础知识》 现代制造（一本标准的制造学教科书）列出了五个步骤：

1. DFM 评测： 检查展开图（零件的展开轮廓）上的弯曲扣除量和弯曲半径。 ≥ 1.0× 厚度和孔到弯曲间隙；钣金厚度规则决定撕裂风险。
2. 切割和落料（成型前切割出平面轮廓）： 光纤激光器切割面板和通风栅格。
3. 折弯成型： 数控折弯机经过多次弯曲，将每个面板折弯成底盘壁。
4. 硬件插入： 气动压力机将 PEM 螺柱和支架压入预先穿孔的孔中，从而固定 PCB。
5. 缝焊和修整： 氩弧焊（钨极惰性气体保护焊） 或者点焊使接缝闭合，而焊缝修整则使焊缝平整。

工艺限制和弯曲缺陷风险

常见的钣金弯曲缺陷裂纹、角度偏移和孔变形等问题通常始于弯曲纤维外侧，此处拉伸应变超过材料的延展性。初级工程师往往会把这些问题归咎于模具。将试样弯曲至选定半径并检查裂纹，即可判断该布局是否有效。

钣金复杂几何形状成型遇到了不同的难题：深拉成型的大半径壳体需要专用模具，而成型面板更适合用于平面台式仪器。简而言之，几何形状决定了成型路径，甚至在任何模具出现之前就已经确定了。

要点

• 在切割开始之前，通过展开图检查来确定弯曲半径和孔间隙。
• 深拉弧形贝壳落在外面 经济报表形成。

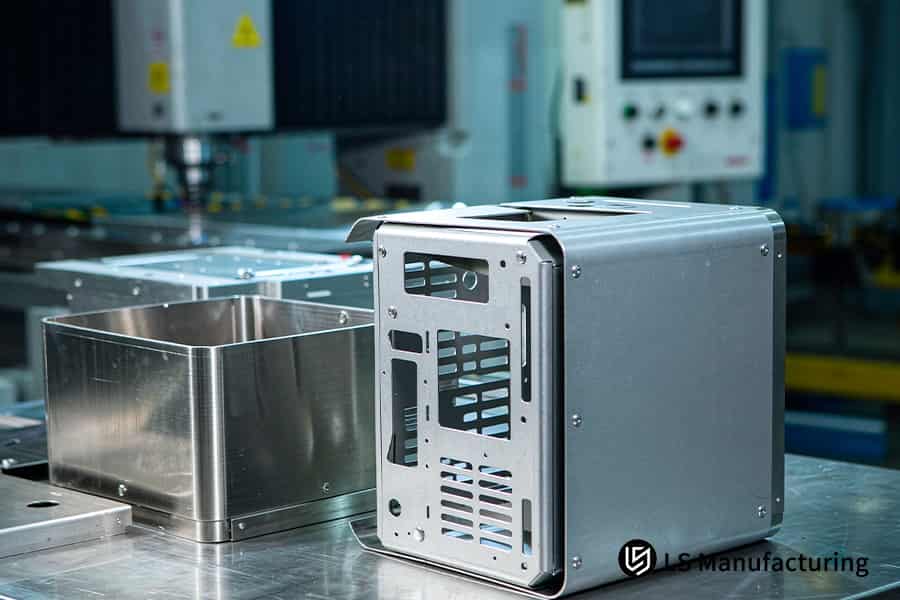

图 2：密封不锈钢外壳面板和盖子的配合精度为 ±0.01 毫米，适用于临床应用。

为什么会出现常见的钣金弯曲缺陷？

常见的钣金弯曲缺陷当冷弯使金属薄板承受的应力超过其成形极限时，就会出现裂纹、角度偏移和边缘变形。外侧弯曲纤维承受拉力，而内侧纤维承受压力。 各向异性（延展性随晶粒方向变化） 应变集中在轧制纹路上，这就是为什么弯曲纹路与轧制方向垂直的原因。超过极限强度的拉伸应变会张开微裂纹，卸载后残余弹性应变会以回弹的形式释放。 机械手册（第30版，机加工车间参考手册） 设置回弹补偿 1.5°–2.5° 对于标准车间条件下的冷轧板材，由于预先的冷成型会降低延展性，因此过度加工硬化的板材不接受固定的补偿角度。注塑成型能够保持复合曲线而不会回弹，因为熔融聚合物填充的是封闭的型腔，而不是弯曲成型。

弯曲处的应变分布

弯曲时外层纤维伸展，内层纤维压缩，弯曲处外表面应变达到峰值。 钣金最小弯曲半径（外层纤维断裂前的最小内半径） 使峰值应变保持在可用延展性以下。较厚的坯料在相同半径下会增加应变。硬度较高的坯料需要更大的半径，因为剩余的延展性较小，无法重新分配应变。

为什么补偿角度会出错

初级工程师常常将回弹视为机器误差，但回弹实际上是由屈服强度与弹性模量之比决定的弹性恢复。任何压力机设置都无法消除回弹；只有通过增加过弯角度才能抵消回弹。在生产设置下弯曲试样，然后在卸载后测量其弯曲角度，即可得到需要添加的精确角度。 工作强化（在早期成型过程中获得的强度和失去的延展性）导致回弹发生变化，因此对于劣化批次，重新测量试样仍然是必要的。

医疗围栏达到极限之处

医疗外壳钣金加工增加了一项卫生限制：擦拭程序会将液体推入任何缝隙，因此即使尺寸合格，边角撕裂也无法通过审查。 钣金加工工艺详解 五级链条会在裂纹开始的地方产生弯曲。 钣金弯曲回弹​ 然后判断密封接缝是否保持平整。简而言之，缺陷控制始于弯曲几何形状，而非压力机校准。

结论

• 在任何模具存在之前，弯曲半径和纹理方向就决定了开裂风险。
• 回弹补偿需要测量压力表尺寸，而不是固定的压力机设置。

常见缺陷分析及工程预防表

医疗外壳工作中主要存在四种弯曲失效模式，每一种都源于不同的应力状态。 机械手册（第30版，钣金成形章节） 涵盖所有列出的范围。只需并排阅读一下，即可了解哪种对策针对哪种故障原因。

缺陷类型	物理机制	工程症状	对策
弯曲回弹	卸载过程中弹性应变释放	最终弯曲角度 1°–3° 高于目标	CNC压机角度补偿，预设过弯角度1.5°–2.5°
边角撕裂	拉伸剪切力集中在相邻弯曲根部。	弯曲交汇处出现纵向微裂纹	增加弯曲减压槽，宽度≥1.0倍厚度
孔变形	塑料区域内的安装孔经受拉伸挤压	螺栓沉孔呈椭圆形或长形	保持孔边缘 ≥ 2.5× 弯曲切线厚度
表面压痕	柔软的片材压入坚硬的V型模具肩部	化妆脸上出现线性划痕	使用聚氨酯薄膜或大半径V型模头

减压槽宽度 ≥ 1.0× 厚度使医疗外壳接缝平整密封，因此弯曲缺陷控制仍然是绘图阶段的任务。

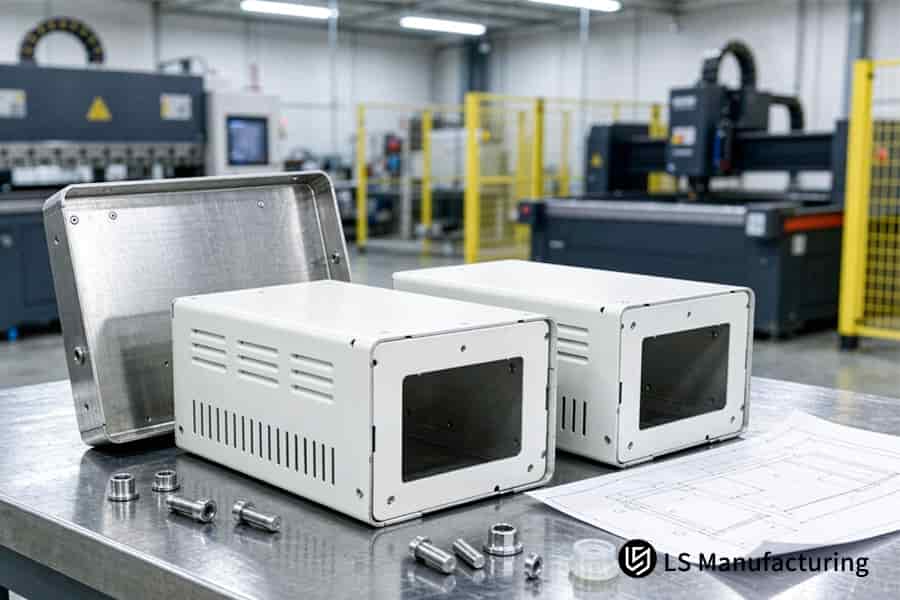

图 3：通风槽和压制硬件将不锈钢外壳面板固定在 ±0.05 毫米以内，用于诊断组装。

不锈钢外壳和铝制外壳哪个更好？

医用金属板材外壳 成型外壳由以下两种合金系列之一制成：奥氏体不锈钢 304 和 316 级，或铝合金 5052 和 6061 级。 不锈钢外壳与铝制外壳 两种合金表面形成的金属膜不同，富铬钝化膜可阻挡酸碱侵蚀，而氧化铝则能导电。两种合金均具有 ±0.05 毫米 根据一般概况 ISO 2768-1:1989 一般公差。固定式消毒设备和手术台通常采用不锈钢材质。便携式推车显示器则通常采用铝合金材质，电池续航时间和搬运重量是其设计的主要考量因素。复合曲面在两种合金中均难以实现经济的成形。

表面膜与腐蚀行为

金属薄板耐腐蚀性 阳极氧化始于氧化膜，而非基体合金的强度。不锈钢在切割后会重新形成富铬氧化膜，因此钝化可以恢复其保护作用。铝会立即形成氧化铝，阳极氧化处理可以去除氧化膜。 ISO 7599（铝阳极氧化涂层） 增加涂层厚度以提高耐磨性。碱性清洁剂会腐蚀氧化铝，因此涂层面板需要进行 pH 值检测。不锈钢更耐氯消毒剂，因为 316 级不锈钢具有抗点蚀性。

刚度、质量和热路径

什么是医用金属板材这里该如何抉择呢？机箱壁承载着电路板的热量和冲击载荷。铝材散热更快，重量更轻，因此便携式显示器通常采用铝制外壳。对热敏感的成像电路板也更适合采用铝制机箱外壳，因为外壳可以起到散热的作用。 等厚度不锈钢具有良好的抗凹陷性能。固定式灭菌柜采用不锈钢面板。两种合金系列的面板厚度均控制在±0.05毫米以内，因此质量和刚度决定了最终的选择。

选择边界与一种常见的误读

医疗器械外壳标准应关注清洁剂的兼容性，而非合金等级。初级工程师常常想当然地认为不锈钢能自动通过卫生检查，而铝则不能。擦拭程序会破坏表面薄膜，涂层铝板可以耐受中性清洁剂，而未钝化的不锈钢则会生锈。 板材合金选择首先是清洁化学，其次是设备质量。 简单来说，清洗化学成分决定合金材质，而底盘重量决定厚度。

主要区别

1. 腐蚀行为取决于表面膜，而不是基体合金的名称。
2. 清洁化学对材料的排序先于材料的刚度或质量。

材料基本原理比较

在医疗器械外壳领域，不锈钢与铝材在以下四个方面存在显著差异： 成膜性能、耐清洁剂性能、刚度和器件等级是需要考虑的因素。材料选择首先取决于清洁剂的化学性质，其次才是器件的质量。初级工程师只需阅读一份表格，即可将每种合金系列与相应的消毒方案相匹配。

方面	医用级不锈钢（304/316）	医用级铝材（5052/6061）
工作原理和微观机制	自发形成的氧化铬膜会阻碍介质渗透。	形成致密的氧化铝薄膜并传导地电流
使用环境和耐腐蚀性	可耐受频繁使用甲醛和次氯酸钠擦拭	耐普通清洁剂；在潮湿碱性环境下需要阳极保护
机械刚度和成形性	高屈服强度、更大的回弹力、快速加工硬化	密度三分之一，延展性高，易于冲压通风格栅
典型医疗应用	内窥镜主机底盘、透析机底座、灭菌器外壳	便携式超声外壳、车载心电监护仪外壳、推车框架

简而言之，不锈钢适用于高强度消毒环境，而密度为不锈钢三分之一的铝适用于移动推车系统。

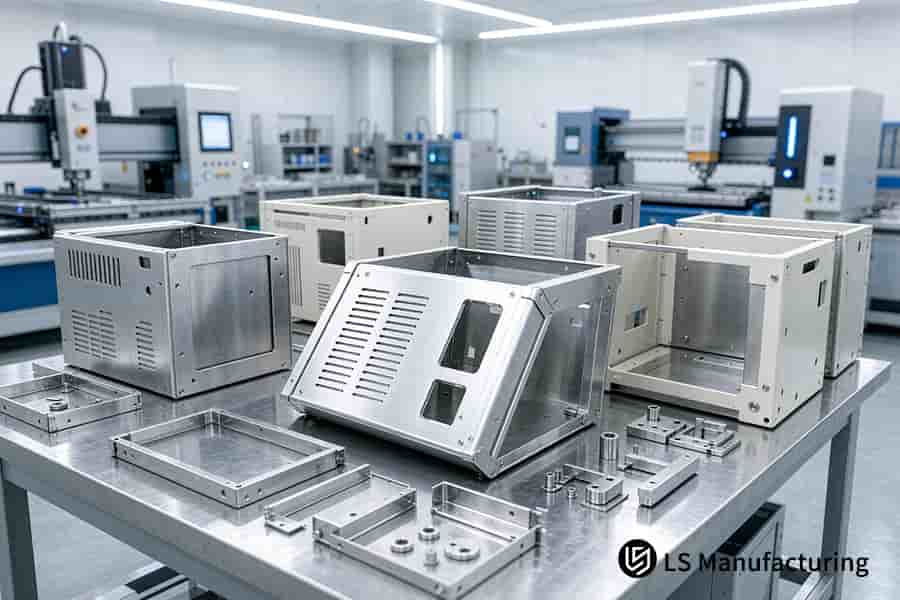

图 4：成型面板将诊断电子元件封装在不锈钢外壳中，精度为 ±0.05 毫米，用于医疗分析仪的生产。

钝化处理如何保护不锈钢外壳？

钝化是一种化学后处理剥离。 游离铁 （工具涂抹到表面上的未合金铁）来自不锈钢，并重建富铬氧化膜（Cr₂O₃）。 钝化处理如何保护不锈钢？硝酸或柠檬酸浴可以溶解冲裁和焊接后留下的铁沉积物，表面会重新形成一层仅有几纳米厚的氧化膜。氯消毒剂会优先腐蚀裸露的铁，因此手术室器械外壳受益最大。酸性化学方法无法修复结构焊接裂纹，而且聚合物外壳不含游离铁。

游离铁和微型原电池

冲裁和模具摩擦压将碳钢颗粒压成成型板，沉积的铁与周围的不锈钢形成微电化学电池。 点蚀（局部攻击，挖小坑）从基站开始，擦拭液随后会积聚在坑中。初级工程师正在搜索 什么是医用金属板材尽早发现铁污染，因为切割会在投入使用前引入沉积物。

酸浴和验证路线

一个 金属板材钝化工艺 整个过程采用一次性浸渍法，硝酸或柠檬酸浴可溶解沉积物，同时保持基体铬完好无损，因为酸对游离铁的侵蚀速度比对合金铬的侵蚀速度更快。ASTM A967 标准规定了硝酸和柠檬酸的配方。以下提供两种验证途径：

• 硫酸铜试验（一种滴涂试验，用于检测镀铜层中的游离铁） 快速见效。
• 水浸后静置一段时间会出现锈渍。

钝化止步之处

常见的误解是将钝化视为焊接修复，但酸无法填充裂缝，而且一旦擦拭时液体被挤入未填充的接缝中，有缝隙的面板仍然无法通过卫生检查。 金属薄板耐腐蚀性 取决于表面化学性质和关节几何形状。

在焊缝区域滴一滴硫酸铜，几秒钟内即可显示残留铁的痕迹。

医疗器械外壳标准 引用钝化记录作为验收证据，初级工程师可以阅读一份记录并判断房屋是否通过了验证。 简单来说，钝化处理保护表面，焊接几何形状保护结构。

注意事项

1. 钝化作用会去除游离铁，并重新生成氧化铬膜。
2. 钝化效果是否合格，由测试结果决定，而不是目测检查。

医疗器械外壳的生产遵循哪些标准？

医疗器械外壳标准准入规则规范设备外壳的电气安全、防护等级和生物相容性。 IEC 60529（防护等级防尘防水密封） 定义了物理密封，并且 IEC 60601-1（医用电气设备通用安全标准） 定义包括绝缘和防火，但不包括液体渗透和触电。 医疗外壳钣金加工 通过垫片压缩满足 ±0.01 毫米 接缝贴合。标准保修范围涵盖诊断设备的整个生命周期，但人为跌落产生的瞬态载荷超出了所有既定标准。 钝化记录支持生物相容性证据文件。

电气安全和密封范围

IEC 60601-1 设定封装带电电路的外壳的绝缘性、爬电距离和阻燃性。 IEC 60529（防护等级代码） 密封等级达到两位数，泡沫垫圈的接缝压缩需要在±0.01毫米以内才能保持一个等级。

一个 IP 代码可以告诉初级工程师消毒是否到达内部电路板。

屏蔽物理和工具路线

屏蔽物理分离 钣金外壳与注塑成型外壳因为没有导电涂料，一块连续的金属外壳就能形成法拉第笼。 IEC 60601-1-2（电磁干扰辅助标准） 设定诊断设备的发射和抗扰度限值。

外壳的选择也遵循这一原则。 钣金成形极限（弯曲可达到的几何形状）因为曲面需要专用模具，而平面面板可以重复使用通用模具。

证据档案和标准边界

医疗器械外壳标准 需要提供书面证据，因此每个风险管理项目都需要一份文件。 ISO 14971:2019（医疗器械风险管理标准） 记录每一项缓解措施。

初级工程师常常认为认证涵盖物理损坏，但标准规定了电气和密封方面的限制，而跌落产生的瞬态负载超出了标准范围。生物相容性文件引用了相关内容。 钣金表面处理 记录。一次垫圈压力读数用于检查接缝接触情况。 简而言之，标准规范电力、密封和书面证据。

核心要点

• 标准对电力、密封和书面证据进行规范。
• 处理虐待事件不在标准处理范围之内。

钣金DFM优化在实践中的应用：LS Manufacturing提供的医疗外壳案例

钣金DFM优化 这是一种图纸阶段的审核，用于在切割开始前调整弯曲几何形状。钣金DFM原则将几何控制置于模具成本之上。一家初创公司 IVD（体外诊断） 团队委托设计一款台式血液化学分析仪外壳，该外壳具有尖角、密集的通风孔，且弯曲区域附近孔洞密集。早期内部原型机由于应力会沿着孔排传递到弯曲根部，因此出现了边缘扭曲和装配间隙不均匀的情况。在制造模具之前，将弯曲半径增大到壁厚并切割减压槽可以消除变形路径。 修改后的图纸使关键装配接口符合 ISO 2768-m（中等公差等级）±0.05 毫米的标准。

应用场景

台式诊断仪器 包括血液化学分析仪采用成型不锈钢外壳，内部装有密集的通风阵列。 体外诊断 布局中，通风孔位于弯曲变形区内。初级工程师通常认为通风孔只是装饰性的，但孔的位置决定了应变路径。装配间隙在±0.05毫米以内也会影响垫片的压缩。

原则实践

塑性应变沿着阻力最小的方向流动，因此尖角会集中应变，直到外层纤维断裂。 钣金弯曲释放规则将切口深度设置为 2.0 毫米，以分隔相邻的弯曲根部。过弯补偿位于内部 1.5°–2.5° 回弹带。如果没有减压槽，应力会传递到相邻的弯曲处，角度漂移会超过设定值。 ISO 2768-m。

测量结果

一个外壳批次的缺陷率下降了 从14.2%降至4.1%构建周期缩短 16.5%返工研磨量减少，因此精加工人工成本也随之降低。固定弯曲几何形状决定了批次一致性，因此初级工程师可以在模具制造之前审核孔间隙。 简而言之，减压槽和孔隙可以防止医疗外壳接缝处发生变形。

数据来源：LS Manufacturing 2025–2026 年医疗外壳测试日志（项目编号：MED-2026-084，样本量 >800）。

常见问题解答

1. 金属板材医疗外壳通常能达到的公差是多少？

成形公差是指围绕标称尺寸的一个允许尺寸范围，弯曲板材的公差范围比机加工特征的公差范围更宽。 LS Manufacturing 的医用钣金公差等级为 ±0.05 毫米（通用型材符合 ISO 2768-1:1989 标准），配合精度可达 ±0.01 毫米。 初级工程师只需阅读一份图纸标注，就能判断成型面板或机加工外壳是否符合某个要求。

2. 为什么医用金属板材应避免使用过小的内弯半径？

内弯曲半径是指弯曲处内侧的一段弯曲距离，较小的半径会使外部纤维的应变超过其可延展性。 钣金弯曲 根据《机械手册》（第30版）的规定，最小半径应≥材料厚度的1.0倍。 因为较小的弯曲半径会使纤维开裂并滞留细菌。装配人员可以测量弯曲半径与材料厚度的关系，而实际上，仅弯曲半径就决定了开裂风险。

3. 钝化处理与传统阳极氧化处理有何不同？

钝化和阳极氧化都是表面转化处理方法，这两种工艺都会形成氧化膜，而不是涂覆涂层。钝化后的不锈钢能够承受ASTM B117标准500小时的盐雾试验。 阳极氧化（铝表面电化学氧化） 形成一层多孔耐磨层。质量审核员可以将一份测试报告与一个合金系列对应起来，避免将钝化记录与阳极氧化记录混淆。

4. 工程师何时应该选择钣金成型而不是塑料注塑成型？

钣金由扁平金属坯料成型，注塑成型将熔融聚合物注入封闭的型腔中。成型后的面板接缝配合精度符合IEC 60529标准，精度为±0.01毫米。 钣金外壳应用 适用于年产量较低且无需专用模具的情况设计评审员可以阅读一本年度规范和一项屏蔽要求，并判断哪条路径能够同时满足这两个要求。

概括

工程师规划医疗外壳几何形状 在确定模具之前，即可追踪多阶段弯曲过程中的公差分配。合金选择和钝化说明可通过 LS Manufacturing 的知识库持续查阅。 lsrpf.com有关平面图案拓扑结构或材料选择的书面咨询，请联系 LS Manufacturing 的工程团队。 info@lsrpf.com， 和 +86 185 6675 9667 直接连接来电者。
