7 главных правил DFMA для оптимизации проектирования сборок из листового металла: сокращение прямых трудозатрат на 20-30%

Проектирование металлических конструкций — это методология DFMA (проектирование для производства и сборки), которая решает проблему смещения корпусов за счет самофиксирующихся выступов.

Покупатели сокращают время выполнения заказа с 16 дней до 10 дней и получают обратную связь по чертежам в течение 2 часов — это измеряется только временем, затраченным на комплектацию, выравнивание панелей и крепление, без учета доработок и экономии на оснастке (проект № AUTO-2026-882, n>1200 шкафов, 2025–2026 гг.). Для линии по производству 1200 шкафов это примерно 1100 часов, сэкономленных на сборке за один цикл, что эквивалентно примерно 14 неделям более точной работы на одной станции.

Основные выводы

Интеграция компонентов сокращает трудозатраты: интегрированные изгибы заменяют угловые кронштейны. Сборщики собирают меньше отдельных компонентов. Такие операции, как отбор деталей из контейнеров и завинчивание болтов, больше не являются частью процесса сборки.

Самопозиционирование исключает использование сторонних приспособлений: самовыравнивающиеся выступы фиксируют геометрию панелей перед сварочными работами. Точное позиционирование пазов исключает использование приспособлений сторонних производителей в процессе производства. Объем доработок значительно сокращается.

Стандартизация крепежных изделий снижает затраты: одна спецификация крепежа подходит для всей машины. Организации, занимающиеся закупками, работают с меньшим количеством артикулов. Время переналадки оборудования для производства крепежных изделий сокращается, а количество вспомогательных материалов сводится к минимуму.

Замкнутый контур контроля первого образца обеспечивает надежность: проверка первого образца с использованием координатно-измерительной машины Zeiss включает в себя контроль критически важных размеров первого образца. Точность индикации в субмикронных единицах поддерживает погрешность измерения значительно ниже допуска детали. Подтверждение качества попадает в руки поступающих специалистов до начала массовой отгрузки. Соблюдаются классы допусков ISO 2768-m/f.

Как конструкция узлов из листового металла влияет на затраты на рабочую силу при сборке?

Проектирование сборки из листового металла — это подготовительный процесс, определяющий трудозатраты на одного человека и себестоимость единицы продукции еще до начала резки первой детали. Нестандартные радиусы изгиба и отсутствие направляющих отверстий приводят к необходимости подгонки каждой сопрягаемой панели из листового металла методом « переворачивания и подгонки». 3D-модели с привязкой к базовым параметрам исключают этап ручной обработки напильником и доработок, сокращая трудозатраты на сборку на двузначный процент.

Какие дизайнерские решения приводят к увеличению времени сборки?

Четыре конструктивных фактора объясняют , почему затраты на обработку листового металла при изготовлении корпусов увеличиваются :

1. В соответствии со стандартом ISO 2768-1:1989 допуски класса m составляют ±0,3 мм в диапазоне от 30 до 120 мм и ±0,5 мм для значений свыше 120 мм.
2. Пять перекрывающихся панелей многократно увеличивают одинаковое отклонение для каждого центра отверстия, исключая зазор для крепежных элементов.
3. Отсутствие направляющих отверстий означает, что бригадам придется определять выравнивание панелей на глаз, что потребует многократного переворачивания и подгонки .
4. Изготовление корпусов из листового металла с использованием симметричного порядка изгиба обеспечивает соответствие отверстий во фланцах одной допустимой зоне.
5. Крепёжные элементы с одной стороны устраняют необходимость переворачивать изделие при двусторонней компоновке.

Проще говоря: случайная установка приводит к увеличению указанного допустимого времени.

Как вычесть эти часы перед резкой металла?

Выравнивание базовых точек и компенсация формовки позволяют покупателю снизить затраты на сборку листового металла еще до того, как будет изготовлена ​​хотя бы одна панель.

Системы базовых точек 3-2-1 позволяют прикрепить все панели к единой базовой системе, исключая ненужные переворачивания. Компенсация изгиба обеспечивает упругое восстановление в трехмерной системе, сокращая время выравнивания компонентов шкафа управления на 65% .

Изготовленные на заказ кронштейны из листового металла , включая самоцентрирующиеся выступы, устанавливаются непосредственно в шаблоны, сокращая количество операций по захвату и перемещению. Лазерная резка выступов обеспечивает выравнивание соединения без необходимости использования зажимных приспособлений; сварка MIG не может использоваться для листов толщиной 1 мм из-за нагрева от дуги, создающего зазор.

Пока не готовы поговорить с инженером? Начните с того же контрольного списка, который использует наша команда DFM перед выпуском оснастки: базовая схема, соотношение радиуса изгиба к толщине, зазор между выступом и пазом, количество крепежных элементов. Одна страница, чертежи не требуются.

Почему затраты на обработку листового металла увеличиваются на этапах ручной центровки?

Ручная центровка — это непроизводительный труд по подгонке деталей, возникающий из-за накопления допусков при последовательных изгибах . Накопление допусков приводит к выходу отверстий из зазора и требует обработки напильником и поддевания. Точная обработка листового металла с допусками до ±0,01 мм избавляет ваши бригады от этого трудоемкого процесса корректировки.

Почему использование традиционных чертежей увеличивает время подгонки?

Неконтролируемый допуск ±0,05 мм приводит к одному неконтролируемому отклонению на каждый изгиб, что препятствует свободному введению штифтов. Прибегают к использованию пневматических напильников и пуансонов. Неконтролируемый сдвиг, а не квалификация бригады, объясняет увеличение трудозатрат на обработку листового металла на линиях по изготовлению корпусов.

Развертывание деталей приводит к дополнительным трудозатратам, которые не были учтены ни в одном чертеже. Проще говоря, смещение на уровне чертежа означает дополнительные трудозатраты на производстве. Каждый цикл развертки увеличивает стоимость ваших прецизионных деталей из листового металла за счет трудозатрат, которые не были учтены в смете.

Какие элементы управления позволяют отключить ручную настройку выравнивания?

При проектировании сборки из листового металла перед обозначением изгиба устанавливается одна базовая кромка на каждой панели.

• Перед началом процесса изгиба необходимо скорректировать плоскую форму заготовки, чтобы обеспечить снятие внутренних напряжений.
• Перед тем как разрешить освобождение инструмента, проверьте положение свободного штифта на первой детали.

Компенсированные плоские шаблоны обеспечивают снятие внутренних напряжений, предотвращая увеличение угла фланца. Свободно скользящие панели сокращают время монтажа, что увеличивает стоимость изготовления изделий из листового металла .

Источник данных: Журнал автоматизированного анализа 3D/2D чертежей DFM в рамках проекта LS Manufacturing 2025–2026 (проект № AUTO-2026-882, размер выборки >1200).

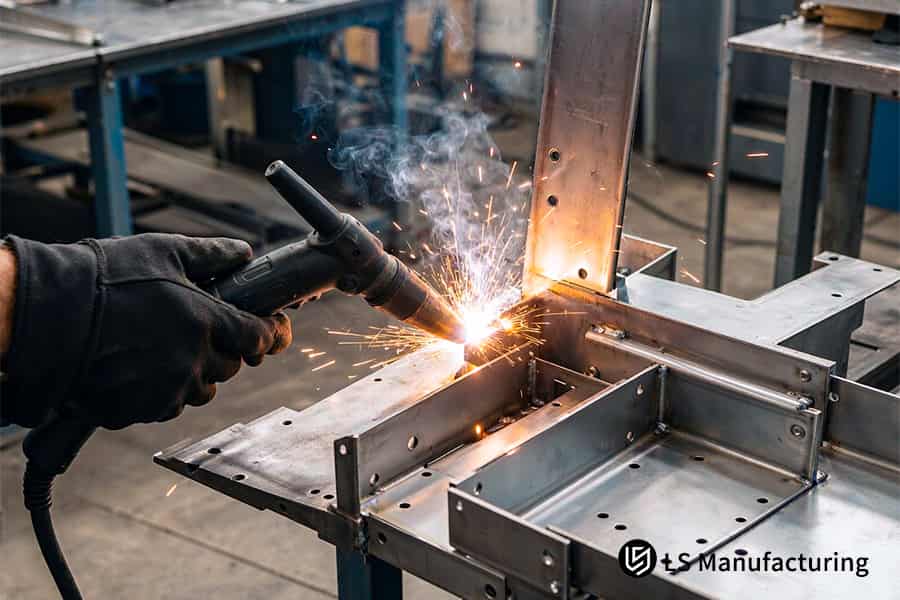

Рисунок 1: Сварка панелей из листового металла снижает затраты на сборку на 31,6%.

Какие рекомендации по проектированию с учетом требований DFMA (проектирование с учетом технологичности и сборки) для листового металла исключают использование сборочных приспособлений?

Бесконтактная сборка — это метод соединения листового металла , который исключает необходимость использования оснастки и размещает её непосредственно на панелях. В соответствии с рекомендациями по проектированию DFMA (DFMA — проектирование, изготовление без оснастки) для листового металла исключаются установки с индикаторами часового типа, самоцентрирующимися выступами и ступенчатыми пазами, что обеспечивает повторяемость позиционирования ±0,005 мм . При этом затраты на оснастку и обслуживание приспособлений не покрываются бюджетом на инструмент.

Как геометрические ограничения заменяют жесткий инструментарий

Принцип самофиксации с помощью пазов и выступов, важный принцип DFMA, позволяет преобразовать позиционирование детали в ее геометрию.

1. Создайте самофиксирующиеся выступы на дне корпуса, что исключит необходимость установки индикатора часового типа.
2. Вырезаны ступенчатые ограничительные пазы, ограничивающие 6 степеней свободы (три линейные и три вращательные).
3. Используйте обозначения базовых параметров ASME Y14.5-2018, удерживая пару пазов в пределах допуска ±0,005 мм – ±0,01 мм .

Фиксаторы закрепляют сопрягаемые панели в положении под углом 90° перед началом сварки. Услуга сварки листового металла позволяет соединить предварительно закрепленные панели без их перестановки.

Какие правила DFMA сокращают время цикла?

Скошенные выступы позволяют оператору устанавливать панели одной рукой. Ступенчатые пазы компенсируют отклонения изгиба, что избавляет от необходимости ручной обработки напильником . Специалисты по сборке листового металла сваривают предварительно закрепленные панели в одном рабочем месте, сокращая время сборки более чем на 30%. Проще говоря: геометрия панели выполняет всю необходимую ранее центровку с помощью арендованных шаблонов.

Как проверить геометрию панели без крепежных элементов?

• Закажите изготовление прототипов деталей из листового металла с выступами и пазами, сформированными за один проход лазерной резки и гибки.
• Обеспечьте устойчивость первого изделия под углом 90° без использования зажимов.
• Отклоняйте любые пробные сборки, требующие применения силы молотка для установки защелки.

Краткое справочное руководство: Традиционный подход и сборка листового металла по технологии DFMA.

Группа разработчиков автоматизированной сборки оценивает разрыв между стоимостью и допусками при выборе конфигурации. Стоимость сборки из листового металла и контроль размеров определяют запасы прочности корпуса в рамках программы. Приведенное ниже сравнение размеров перечисляет важные размеры как традиционной сборки, так и оптимизации сборки по технологии DFMA.

Металлоконструкции с самоблокировкой исключают необходимость использования внешних приспособлений для обеспечения точности механического позиционирования в геометрии панелей. Время сборки сокращается до 68,4% от базового уровня, а общие затраты на рабочую силу при сборке снижаются на 31,6%. Показатель в 28,4%, указанный вверху этой страницы, охватывает только непосредственно время сборки; дополнительные 3,2 процентных пункта приходятся на доработку ( 14,2% → 2,1% ) и на этапы настройки приспособлений, которые больше не используются.

Пришлите нам три параметра — количество панелей, материал и годовой объем (чертежи пока не требуются). Мы предоставим вам сравнение шести рядов для вашего шкафа: какие ряды вы уже обслуживаете, какие из них увеличивают время сборки, и расчетную разницу во времени такта.

Как самофиксирующиеся системы с пазами и выступами могут ускорить циклы производства?

Самофиксирующаяся система с пазами и выступами обеспечивает жесткое соединение между вырезанными лазером выступами и соответствующими пазами. Геометрия выступов фиксирует углы панели перед сваркой. Самоцентрирующиеся пазы позволяют установить панели на место за считанные секунды. Выступы исключают необходимость использования измерительных лент, зажимов и регулировки при точечной сварки. Блокировки обеспечивают повторяемость позиционирования в диапазоне менее 0,01 мм . Экономия времени производственного цикла.

Как удалить настройки шаблона с помощью вкладок и пазов

Геометрия металлических выступов используется для позиционирования заготовок по кромкам. Теперь шаблоны больше не используются для позиционирования углов панелей.

1. Выступы для размещения на кромках заготовки — Односторонний зазор +0,01 мм / +0,005 мм в соответствии с ISO 286-1:2010 обеспечивает постоянную ширину паза. Монтажники выполняют работу без ручного развертывания.
2. Прорезка пазов с помощью волоконного лазера — кромки без заусенцев в соответствии со стандартом ISO 9013:2017 обеспечивают надежную посадку выступов. Чистые кромки предотвращают заедание сопрягаемых поверхностей.
3. Установите сопрягаемую панель в течение 5 секунд — стенки выступов поддерживают угол, поэтому один оператор может закрыть большие корпуса привода. Покупатели, спрашивающие, как исправить смещение сборки, получают геометрический ответ: зацепленные выступы ограничивают смещение до начала дуги.
4. Прихватите заблокированный шов точечной сваркой — блокировки исключают необходимость проверки индикатора перед каждой сваркой. Сварщики поддерживают движение сварочной линии.

Сварщики больше не прерывают линию во время настройки приспособления, что увеличивает тактовое время более чем на 35% . Прорезные пазы не обеспечивают односторонней посадки, поскольку износ пуансонов увеличивает размеры отверстий деталей в одной партии. Лазерная резка пазов в листовом металле обеспечивает постоянную ширину на протяжении всего производственного цикла. Покупатели снижают затраты на сборку листового металла на этапе вытяжки, а не на сварочном участке.

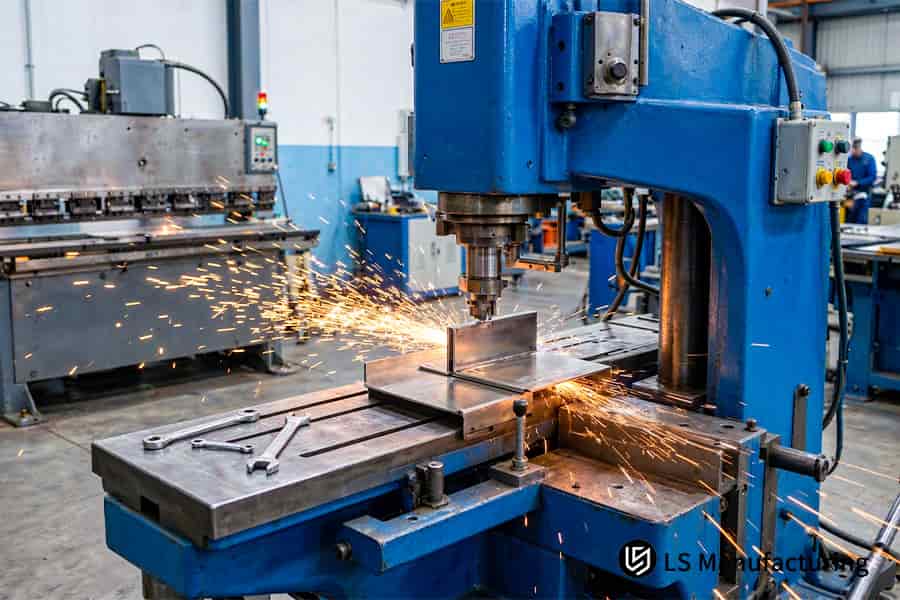

Рисунок 2: Гидравлический пресс формирует листовой металл в соответствии с рекомендациями DFMA с точностью ±0,03 мм.

Когда инженерам следует объединять многокомпонентные корпуса из листового металла?

Консолидация нескольких элементов — это технология проектирования изделий из листового металла, при которой ребра жесткости, кронштейны направляющих и кабельные каналы складываются в единую развернутую заготовку. Внутренние кронштейны определяют окно консолидации. Использование отдельных кронштейнов увеличивает количество деталей и время работы цеха. Одна операция многократной гибки позволяет сложить внешние кронштейны в основную раму. Консолидированные заготовки исключают необходимость вторичного крепления и точечной сварки. Запасы сокращаются на 40% .

Матрица решений о консолидации

Проверка конструкции кронштейнов из листового металла начинается, когда незакрепленные ребра и кронштейны направляющих скапливаются внутри одного из корпусов. Каждое из приведенных ниже правил сопоставляет одно состояние корпуса с одним решением о слиянии и одним результатом на этаже.

• Внутренние ребра изготавливаются как отдельные детали → Ребра формируются в основную заготовку → Болты для крепления ребер и элементы крепления ребер покидают сборку.
• Кронштейны направляющих прикручены к боковым поверхностям → Загните кронштейны в раму → Ступени выравнивания кронштейнов и точечной сварки исчезают.
• Кабельные каналы, установленные с помощью дополнительных крепежных элементов → Вставьте каналы в напольную панель → Крепежные элементы каналов и один из артикулов исчезают.
• Одна рама, состоящая из 12 отдельных деталей → Перегруппировка в 4 изогнутых корпуса → Несоответствие из-за вариаций партии.

Конструкция из листового металла предусматривает изготовление кронштейнов в виде формованных элементов. Больше нет необходимости искать кронштейны, и в вашем заказе на покупку будет меньше номеров партий.

Услуга по сборке изделий из листового металла на заказ предоставляет вашей команде цельную изогнутую деталь вместо отдельных частей. На сборочных рабочих местах больше не требуется отбор деталей из контейнеров, что сокращает очередь на рабочее место.

Количество деталей из листового металла на раму дает представление о сроке возврата при слиянии партий. Меньшее количество деталей означает, что избежать вариативности сложнее, и стоимость вашего шкафа остается неизменной при изменении партий.

Проще говоря, формованные кронштейны обеспечивают фиксацию незакрепленных деталей, за которую раньше бралась ваша бригада. Покупатели, стремящиеся сократить затраты на сборку из листового металла, исключают этапы соединения перед согласованием почасовой ставки.

Как исправить смещение при сборке, вызванное деформацией от термической сварки?

Контроль тепловой деформации — это технология проектирования сварных соединений, которая контролирует подвод тепла на этапе вытяжки и обеспечивает точность расположения отверстий без необходимости последующей выпрямления. Вместо сплошных сварных швов используются теплоотводящие пазы и самоблокирующиеся пазы . Размеры шасси после сварки будут находиться в пределах допустимых отклонений. Гидравлическое выпрямление останется в вашем технологическом процессе.

Какой способ сварки снижает тепловыделение?

Сварка швом (швы, разделенные промежутками) минимизирует время работы дуги для всех корпусов. Покупатели, спрашивающие, как исправить смещение при сборке, получают больше пользы от изменения расположения швов, чем от увеличения тоннажа пресса. Шаг швов при изготовлении корпусов из листового металла на заказ указывается до выпуска оснастки.

Схемы сварки уменьшают общую термическую деформацию до 75% , что исключает необходимость операции снятия напряжений в вашем проекте. Сплошные сварные швы MIG концентрируют энергию дуги только в одном соединении. Смещение шага отверстий происходит после охлаждения.

Расположение швов вдали от базовых поверхностей обеспечивает постоянное расстояние между отверстиями. Корпуса после сварки позволяют сохранять точность изготовления листового металла без этапа выравнивания. Смещение базовых элементов регулируется главой 7 стандарта ASME Y14.5-2018 .

Конструкция сборки из листового металла со смещением швов делает станок прессования устаревшим. После выравнивания панелей с помощью выступов , сварочные приспособления из листового металла больше не требуются. Проще говоря, размещение швов выполняет выравнивание вашего пресса после того, как это включено в стоимость вашего проекта.

Источник данных: стандарт ASME Y14.5-2018 «Размеры и допуски» (Глава 7, спецификация допусков базовых элементов и профиля).

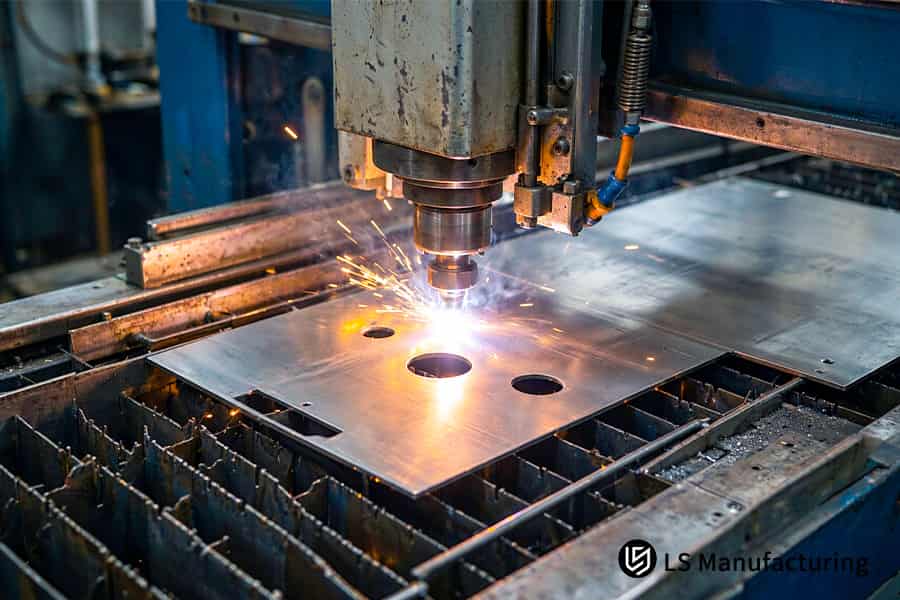

Рисунок 3: Лазерная резка листового металла устраняет смещение сборки в пределах ±0,01 мм.

За цифрами: Практический опыт экспертов LS Manufacturing

Глория, специалист по быстрому прототипированию и быстрому производству в компании LS Manufacturing, имеет более 15 лет опыта в области механической обработки и оптимизации технологичности производства (DFM) . Убедитесь в опыте Глории в области DFM и производства . Ваши конструкции корпусов получат геометрию, обеспечивающую гибкость, еще до изготовления оснастки.

Спецификация ASTM для материалов устанавливает минимальный внутренний радиус изгиба для холоднокатаной стали и алюминия 5052-H32 в ваших сборочных изделиях. Лаборатория координатно-измерительной машины (CMM) с сертификацией субмикронной объемной погрешности измерений для формованных панелей и ваши инспекторы по входному контролю обеспечивают прослеживаемость измерений до калиброванного метрологического оборудования.

Стандарты AWS D9.1/D9.1M (код сварки листового металла) определяют критерии приемки сварных соединений в каркасах шкафов. Главный специалист по технологическим процессам проверяет критерии изгиба и крепления в соответствии с процедурой ISO 9001:2015. Правила, разработанные на основе непосредственного опыта, охватывают более 1200 конструктивных чертежей, классифицированных на 2025-2026 годы. Загрузка CAD 3D/2D файлов перед выпуском оснастки.

Какова роль стандартизированных крепежных элементов в снижении затрат на рабочую силу?

Стандартизированные крепежные элементы — это правила проектирования и сборки листового металла , которые стандартизируют набор болтов, используя один тип резьбы. Стандартизированные крепежные элементы исключают необходимость смены отвертки на каждом рабочем месте. Шпильки, установленные до гибки, позволяют одному человеку затягивать их сверху вниз с помощью одной пневматической отвертки. Время цикла может быть сокращено более чем на 20% .

Как стандартизированные крепежные элементы сокращают перемещения на станции

В рекомендациях по проектированию листового металла с учетом требований DFMA количество крепежных элементов указывается в списке до выпуска оснастки.

1. Соедините все крепежные элементы в системе M4 — стандарт ISO 68-1 определяет базовый метрический профиль резьбы для шпилек и гаек. Один шаг резьбы вдоль опорных плит и колонн позволяет вашей команде использовать одну отвертку.
2. Вставка крепежа перед гибкой — Вставка крепежа в листовой металл позволяет устанавливать гайки PEM (гайки, которые вставляются в листовой металл без сверления отверстия) в плоские заготовки. Панели поставляются с невыпадающей резьбой, и исключается сортировка на стороне контейнера.
3. Резьба навинчивается сверху одной рукой — фиксированная резьба исключает необходимость в контр-ключе, снижает усталость запястья и вероятность неправильной установки . Это позволяет покупателям снизить затраты на сборку листового металла на этапе проектирования.

Какие стандарты позволяют водителю продолжать движение?

В главе 4 стандарта ASME B1.1-2019 (допуск на зацепление резьбы для унифицированных и метрических сборок) определяется класс посадки для шпилек. Соединения, не требующие гаечного ключа, исключают необходимость использования обратной руки при работе над головой.

Рабочие, занимающиеся сборкой изделий из листового металла на заказ, устанавливают панели с предварительно собранными вне производственной линии гайками с резьбой . Для незакрепленных стопок шайб требуется дополнительный набор инструментов; для гаек с фиксацией это не требуется. Проще говоря: единая спецификация резьбы позволяет сэкономить время, которое ваши рабочие тратили на организацию шайб.

Источник данных: стандарт ASME B1.1-2019 «Единая дюймовая и метрическая резьба» (Глава 4, допуск на зацепление резьбы крепежных элементов).

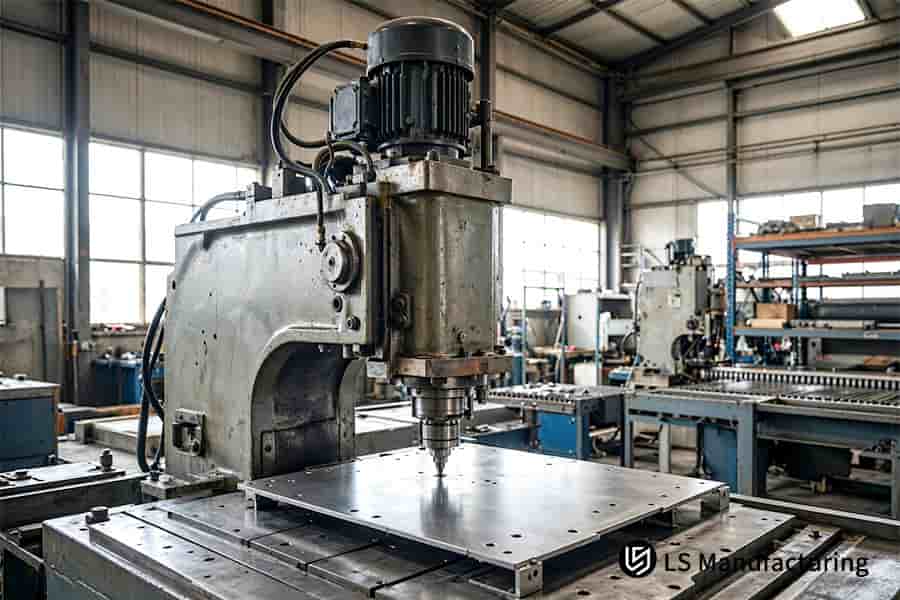

Рисунок 4: Формирование толстой листовой металлической пластины увеличивает трудозатраты из-за отклонения на ±1,0°.

Как допуски при изготовлении листового металла с высокой точностью предотвращают штабелирование?

Допусковое суммирование — это сумма отклонений от центральной линии на каждом изгибе в цепочке из нескольких изгибов, уменьшающая зазор в сопрягаемом отверстии за счет геометрического суммирования. Отверстия, расположенные в пределах допусков при изготовлении прецизионных изделий из листового металла, относятся к классу прецизионности согласно ISO 2768-f, и поэтому штифты легко соединяются.

Какие решения о допустимых отклонениях разрывают цепочку отклонений?

Отклонение осевой линии изгиба запускает геометрическую цепочку, поскольку каждый изгиб вносит смещение во все отверстия, расположенные ниже по потоку. При оценке конструкции узла из листового металла используются базовые точки для отверстий до выпуска оснастки. Изготовление деталей на заказ с использованием технологии гибки листового металла и измерением угла изгиба в процессе работы помогает корректировать отклонения в режиме реального времени.

• Смещение центральной линии на ±0,03 мм на каждый изгиб → 4 изгиба → 0,1 мм → в отверстиях для сопрягаемых болтов не остается зазора.
• Одна опорная точка на каждое установочное отверстие → отклонение цепи останавливается на фланце → расположение отверстий выравнивается по одной опорной точке.
• Формирование ленты ISO 2768-m → отклонение фланца остается в пределах допуска зазора → половина корпуса может быть закрыта на штифтах.

Какие элементы управления обеспечивают свободное вхождение контактов?

При поиске способов устранения проблем с несовпадением при сборке покупатели получают больше пользы от развязки базовых точек отверстий, чем от увеличения зазора. Динамическое лазерное измерение угла (обратная связь по углу во время цикла гибки) измеряет угол фланца в процессе гибки. Коррекция ЧПУ исправляет смещение перед окончательной гибкой.

Бригады , обслуживающие листогибочные прессы, регистрируют каждый измеренный угол. При входном контроле измеряется одна базовая точка на каждое отверстие. На ручном листогибочном прессе невозможно использовать базовую цепь, поскольку человеческий глаз вносит одно смещение при каждом изгибе. Одна базовая точка на каждое отверстие исключает необходимость ручной подгонки на вашем производстве.

Пример из практики: Компания LS Manufacturing предоставляет услуги по изготовлению на заказ корпусов для промышленных роботов-автоматизаторов из листового металла.

Услуга по сборке из листового металла на заказ используется для объединения отдельных штампованных панелей в формованные корпуса, что позволяет компенсировать накопленное отклонение допусков с помощью самофиксирующихся соединений типа «паз-выступ». Соединение типа «паз-выступ» обеспечивает точную подгонку в соответствии со стандартами ISO 2768-m/f. Общие затраты на сборку одного шкафа снижаются на 31,6%. На долю времени прямой сборки приходится 28,4% этого снижения — ваши монтажники перестают поддевать панели, — а доработка сокращается с 14,2% до 2,1% , и исключается необходимость настройки приспособлений.

Задача клиента

Шкаф управления роботом, используемый европейским интегратором систем автоматизации, состоял из 19 отдельных панелей и угловых стальных кронштейнов. Четыре размера шестигранных болтов и неконтролируемое суммарное отклонение приводили к необходимости ручного поддевания. Время сборки одного шкафа сократилось с 280 до 191 минуты на линии сборки шкафов с роботом ( 68,2% от базового уровня) ; по всей выборке из 1200 шкафов среднее время сборки составляет 68,4% от базового уровня.

LS Manufacturing Solution

Проверка конструкции узла из листового металла (проектирование с учетом технологичности – DFM) началась в течение двух часов после получения чертежей САПР. Консолидация включала объединение отдельных панелей в семь формованных секций, соединенных выступами и пазами. Первый опыт гибки образца деформировал базовые панели из-за релаксации внутренних напряжений. Лазерная термообработка для снятия напряжения на глубину 1,5 мм и изменение последовательности штамповки и штамповки минимизировали упругое восстановление. Отверстия для шпонок были обработаны без заусенцев.

Результаты и ценность

Время, затраченное на изготовление одного шкафа, сократилось до 191 минуты . Доработка деталей снизилась до 2,1% , что позволило избежать повреждения резьбы и царапин на поверхности. Срок выполнения партии сократился до 10 дней, что на 37,5% меньше, чем в предыдущем периоде. Стоимость изготовления одного шкафа снизилась на двузначный процент, что позволило покупателям сократить затраты на сборку листового металла до начала серийного производства. Координатно-измерительная машина Zeiss (CMM, объемная погрешность 0,0009 мм) подтвердила соответствие первого образца стандартам AS9100D и ISO 9001:2015.

Изделия из листового металла были приняты на этапе монтажа без использования прокладок. Руководитель из Европы, ответственный за интеграцию, заявил: «Шкафы были установлены на нашу линию электромонтажа без каких-либо корректировок, поэтому нам не потребовалось никакой регулировки».

Источник данных: Журнал анализа автоматизированного производства листового металла LS Manufacturing (проект № AUTO-2026-882, размер выборки >1200).

Загрузите чертежи в формате STEP, IGES или PDF и укажите номер проекта #AUTO-2026-882. Инженер по проектированию, технологичности производства (DFM), вернет чертежи с внесенными пометками, включая схему базовых элементов, обозначения пазов и выступов, а также схему расположения крепежных элементов, плюс план контроля качества первого образца, построенный на основе той же процедуры координатно-измерительной машины Zeiss, которая использовалась при сборке данного изделия.

Часто задаваемые вопросы

1. Каковы оптимальные допуски для прецизионной обработки листового металла?

Компания LS Manufacturing контролирует лазерные размеры в соответствии с общей системой допусков ISO, а размеры пазов для сопряжения — в соответствии с диапазоном допусков на точность посадки ISO 2768-2:1989. Группы контроля получают панели, прошедшие проверку по стандарту «прошел/не прошел» с первой попытки. Очереди на склад сокращаются. Инженерные группы, сравнивающие детали из листового металла с деталями, изготовленными механическим способом, будут иметь еще один письменный критерий приемки в своих заказах на закупку.

2. Как выбор материала влияет на проектирование узлов из листового металла?

Холоднокатаная сталь ASTM A1008/A1008M-23 и алюминий 5052-H32 согласно ASTM B209-21 имеют разные коэффициенты упругого восстановления. На заводе LS Manufacturing минимальный внутренний радиус изгиба равен 1 × толщине листа, чтобы предотвратить растрескивание внешнего волокна. Сборочные бригады получают фланцы без микротрещин, и повторная гибка в сварочном цехе невозможна.

3. Могут ли конструкции с выступами и пазами заменить сварку сплошного шва?

Самозащелкивающиеся шипы выдерживают сдвиг в соединении до начала дуговой сварки, в то время как прерывистая точечная сварка в соответствии с AWS D1.3:2018 восстанавливает 100% номинальной несущей способности при полном шве. Производственные линии OEM сохраняют структурную целостность, сокращая при этом длину непрерывного сварного шва. Конструкция с пазами и выступами в проекте #AUTO-2026-882, установленная на шкафах привода робота, с испытаниями на нагрузку без использования выпрямительных прессов. Заказы на прототипы не предусматривают минимального количества заказа, поскольку выступы устанавливаются в той же последовательности лазерной резки.

4. Каким образом компания LS Manufacturing обеспечивает быструю доставку прототипов?

Компания LS Manufacturing предоставляет обратную связь по DFM (проектированию с учетом технологичности изготовления) в течение 2 часов после получения чертежей CAD и организует автоматизированные производственные линии на собственном производстве в тот же день. Планирование проекта сокращает время на изготовление прототипа шасси на 37,5% , до 10 дней. Чертежи CAD остаются защищенными подписанным соглашением о неразглашении (NDA) на протяжении всего процесса проверки.

5. Какое качество обработки поверхности сохраняется на вырезанных лазером соединительных элементах?

Высокомощная лазерная резка азотным волокном и вибрационная шлифовка обрабатывают кромки выступов в соответствии со стандартами ASME B46.1:2019 без образования шлака. Гарантийных претензий по поводу царапин на сопрягаемых поверхностях после обработки кромок, указанных на чертежах, не поступало. Лазерная резка азотом предотвращает образование оксидного слоя на поверхности перед порошковой покраской.

6. Какая стандартизация оборудования рекомендуется для корпусов DFMA?

Стандартные самозажимные шпильки PEM имеют резьбу M4 × 0,7 в соответствии со стандартом ISO 965-1:2013, и компания LS Manufacturing запрессовывает их в заготовки перед гибкой. Сотрудники отдела закупок контролируют только одну линейку крепежных изделий, а не комбинацию шайб и болтов.

7. Как предотвратить смещение при сборке листового металла в тонких пластинах?

Штампованные ребра придают листу жесткость, а самонаправляющие скосы обеспечивают точное прилегание сопрягаемых кромок с точностью до 10 мкм без использования монтажных инструментов. К листовому металлу с цинковым покрытием, используемому в этих деталях, применяется стандарт ASTM A653/A653M-23 . Контроль качества осуществляется путем выравнивания по одной контрольной точке, а не по нескольким расположенным друг над другом точкам. Благодаря возможности контролировать затраты на ремонт листового металла, исключается этап, повреждающий декоративные панели.

8. Почему стоит выбрать услугу по изготовлению изделий из листового металла на заказ от компании LS Manufacturing?

Компания LS Manufacturing имеет сертификат качества аэрокосмического уровня и проверяет каждый первый образец с помощью координатно-измерительной машины Zeiss. В бюджетах капитальных затрат зафиксировано двузначное снижение стоимости каждого шкафа, начиная с оптимизации чертежей и заканчивая поставкой готовой продукции. Запрос на расчет стоимости сборки из листового металла начинается с одного 3D-файла и возвращает фиксированную цену. Аудиторы получают документально подтвержденный протокол контроля качества для каждого производственного цикла.

Краткое содержание

Качественная сборка листового металла начинается с 3D-чертежей CAD, в которых предусмотрены изгибы и замки, исключающие смещение при сборке. Благодаря чертежам, проверенным по стандарту DFMA, ваше предприятие может начать серийное производство деталей без использования сварочных приспособлений или прессовой правки. Наши сертифицированные процессы управления качеством, возможности субмикронной обработки и измерения с помощью координатно-измерительной машины Zeiss гарантируют, что каждая поступающая деталь соответствует только одному допустимому стандарту.

Ужесточение допусков чертежей и увеличение времени сборки не должны помешать запуску вашего нового шасси. Используйте кнопку «Запрос на коммерческое предложение» , чтобы отправить ваши 3D/2D CAD-чертежи — вы получите чертежи с пометками, базовой схемой и обозначениями пазов и выступов, построчный расчет стоимости и полный пакет документов по контролю качества (FAIR, сертификаты материалов, отчеты о размерах) до того, как примете решение о серийном производстве. В каждом отчете вы получите информацию о сокращении производственных процессов и данные о стоимости.
