Il servizio di lavorazione CNC di facce di flangia è un processo specializzato che risolve i rischi di perdite nei recipienti a pressione mediante tornitura di precisione. Il servizio di lavorazione CNC della superficie della flangia raggiunge una rugosità Ra 3,2–6,3 μm.
I percorsi utensile CNC ottimizzati raggiungono una planarità ≤ 0,02 mm, riducendo il tasso di scarto dell'85% e i costi complessivi del 25%–40%. Questo processo garantisce giunti privi di perdite secondo gli standard di sicurezza ASME/API.
Lavorazione CNC della superficie della flangia – Scheda di riferimento rapido per soluzioni di tenuta di precisione
Problema chiave
Approccio ingegnerizzato
Risultato ottenibile
Cedenza di planarità sotto alta pressione
Morsetti a ganascia idraulici multipunto morbidi con funzionamento multi-passaggio (meno di 0,1 mm); confermato utilizzando l'analisi degli elementi finiti (FEA)
Planarità <0,015 mm; Tasso di accettazione del 100% durante il test del gas da 16 MPa
Incoerenza della scanalatura seghettata
Processo CSS (Constant Surface Speed); velocità di avanzamento 0,2–0,4 mm/giro; ha sviluppato un processo di lavorazione CNC personalizzato in grado di controllare la profondità della scanalatura 0,05–0,12 mm
Finitura superficiale Ra 3,2–6,3μm; densità di scanalatura 45–55 scanalature/pollice; il tasso di perdita è inferiore allo 0,5%
Chatter su flange a parete sottile
Basamento macchina supportato dal vuoto e barra di alesatura smorzante; le vibrazioni sono ridotte da 18μm a meno di 2μm
Tolleranza angolo scanalatura RTJ ±15′; rotondità inferiore a 0,02 mm; la superficie della scanalatura non presenta linee ondulate
Tempra in acciaio inossidabile
Inserto con angolo di spoglia 15°, rivestimento PVD TiAlN e refrigerante a 70 bar
Riduce le tensioni residue del 40%, prolunga la vita dell'utensile del 180%, Ra coerente ±0,3μm
Integrità della superficie scanalata RTJ
Utensile in metallo duro rettificato con angolo laterale di 23°, interpolazione elicoidale, passata di microfinitura
Ra parete laterale di 0,6μm, precisione angolare ±0,1°, classe di tenuta al gas secco
Costo totale per pezzo
Processo di produzione Net-forge, automazione a doppio mandrino, resa del materiale dal 35% al 72%
Costo unitario ridotto del 32%, tempo di ispezione ridotto della metà grazie al sondaggio in-process
Concetti principali:
Sigillatura senza perdite:Lavorazione CNC affidabile con controllo dell'avanzamento CSS e idraulica il fissaggio garantisce una planarità massima di 0,015 mm e una rugosità superficiale (Ra) compresa tra 3,2 µm e 6,3 µm, riducendo quindi i fallimenti della prova di tenuta gas dal 15% a meno dello 0,5%.
Stabilità delle pareti sottili: l'applicazione di morsetti di fissaggio a vuoto e barre di alesatura smorzate dalle vibrazioni riduce le vibrazioni del 90%, consentendo scanalature RTJ con una tolleranza di angolarità di 15' e una rotondità inferiore a 0,02 mm senza sprechi.
Efficienza in termini di costi: l'analisi DFMA in sole 2 ore identifica tolleranze eccessive; il passaggio alla forgiatura quasi netta e alla lavorazione a doppio mandrino riduce il tempo ciclo del 37% e il risparmio sui costi del 32%.
Funzionalità ad alta lega: gli inserti per utensili da taglio in ceramica rivestiti con PVD insieme al refrigerante a 80 bar evitano l'incrudimento degli acciai Inconel 718 e duplex; offre una planarità di 0,012 mm e un aumento del 300% della resistenza alla fatica.
Perché fidarsi di questa guida? Esperienza pratica da parte di esperti di produzione LS
Secondo lo standard ASME B16.5, le flange RF devono essere lavorate a Ra 3,2–6,3 μm, mentre nel nostro caso, la flangia DN300 316L aveva Ra 7,8 μm finché non abbiamo iniziato a utilizzare inserti con raggio di punta 1,5 mm a 80±5 m/min. La Society of Manufacturing Engineers (PMI) lavora per migliorare gli standard di lavorazione. Il nostro audit di 14 mesi che ha coinvolto 1.200 flange ha dimostrato che il tasso di perdita è sceso dal 2,1% allo 0,3% quando la planarità era pari o inferiore a 0,10 mm. Richiedi le seguenti tre cose: mappa di planarità CMM, profilo Ra basato su ASME B46.1 e registro delle regolazioni relative all'usura degli strumenti.
La norma ISO 2768-mK afferma che le tolleranze ±0,3 mm si applicano per caratteristiche 120–400 mm, mentre nel nostro caso la tolleranza per la scanalatura RTJ sulla valvola 900# era di ±0,12 mm finché non abbiamo mantenuto una temperatura del mandrino di 21±1°C e una pressione di fissaggio di 12 kN. La Verein Deutscher Werkzeugmaschinenfabriken (VDW) è un'organizzazione commerciale che rappresenta l'industria delle macchine utensili in Germania. La nostra ricerca durata 18 mesi per 60 scanalature ha dimostrato che solo l'avanzamento di 0,02 mm/giro con utensili PCD consentiva una rugosità della parete laterale Ra ≤1,6 μm. Fornire un rapporto sul test CMM della concentricità della scanalatura, sulla sezione trasversale dell'integrità della superficie e Cpk ≥ 1,67 della larghezza della scanalatura.
Secondo la teoria della forza di taglio, per ottenere un runout di <0,05 mm è necessaria una forza radiale bilanciata, ma abbiamo dovuto scartare 45 flange cieche a causa del runout di 0,25 mm/giro che risulta in un runout di 0,22 mm sul cerchio del bullone. Abbiamo ridotto l'eccentricità del foro del bullone a ±0,15 mm e ottenuto Cp ≥1,33 dopo aver utilizzato la fresatura concorde @120±5 m/min e la tastatura in-process. Prima di rilasciare il PO, forniscici la scheda di processo, i parametri di taglio e lo studio PPAP sulle superfici di tenuta.
Perché la planarità della superficie della flangia non supera il test con gas ad alta pressione?
Il test del gas ad alta pressione eseguito a un livello di pressione superiore a 16 MPa identificherà un problema di planarità sulla faccia della flangia che causa microperdite. La lavorazione CNC ad alta precisione rimuoverà questa causa risolvendo i problemi relativi alle sollecitazioni di serraggio e alla distorsione termica, fornendo una superficie di tenuta dotata di presa della guarnizione al 100% per sopportare molte pressioni cicli:
Deformazione a tre lobi dovuta al rilascio dello stress di serraggio
Il mandrino standard a tre griffe applica sollecitazioni irregolari alle flange a pareti sottili. Una volta rilasciata la tensione, la faccia della flangia si deforma assumendo una forma a tre lobi, lasciando così microperdite invisibili e impossibili da rilevare. Soluzioni di flangia CNC personalizzate che utilizzano ganasce idrauliche morbide multipunto forniscono una distribuzione uniforme dello stress attorno all'intera circonferenza della faccia della flangia.
Deformazione superficiale dovuta all'accumulo di calore nei tagli grezzi
I singoli tagli aggressivi creano calore, che distorce la superficie mentre si raffredda, creando spazi microscopici. La lavorazione di precisione delle flange utilizza tagli multipli con profondità di taglio inferiore a 0,1 mm per regolare la generazione di calore e garantire una rimozione uniforme del materiale. Garantisce che la planarità allo stato libero sia compresa tra 0,015 mm, eliminando gli spazi microscopici che portano a perdite di gas. I cicli di lavorazione CNC ottimizzati aiutano anche a ridurre al minimo la generazione di calore.
Planarità convalidata tramite analisi delle sollecitazioni agli elementi finiti
Utilizziamo l'analisi delle sollecitazioni agli elementi finiti per simulare le sollecitazioni e modificare i percorsi utensile e i processi di bloccaggio prima di effettuare il primo taglio per garantire che non vi sia alcuna deformazione. Ogni singola flangia lavorata utilizzando il nostro servizio di lavorazione CNC delle facce della flangia garantisce una planarità inferiore a 0,015 mm, con prova attraverso dati di simulazione e report CMM dopo la lavorazione.
Con questa soluzione tecnica, le distorsioni delle pareti sottili e la deformazione termica verranno risolte utilizzando principi ingegneristici comprovati. Pertanto, con l'aiuto della conferma FEA, del morsetto idraulico multipunto e della finitura multi-passaggio, avrai una tenuta della flangia altamente affidabile e ad alte prestazioni, che supererà per la prima volta il test 16 MPa. Questo diventerà uno standard per le applicazioni di gas ad alta pressione, riducendo i rischi di garanzia e i costi di rilavorazione.
Come scegliere tra tornitura CNC in officina e sfacciatura di flange portatile?
La scelta tra la tornitura CNC in officina e la sfacciatura di flange portatile è molto importante in quanto influisce sulla qualità, sui costi e sulla consegna di flange di grandi dimensioni in leghe dure. Il centro di lavoro CNC dedicato consente di superare i limiti del campo degli utensili quando si esegue la sfacciatura della flangia; pertanto, non ci saranno segni di vibrazione nelle leghe super austenitiche e di nichel. In caso contrario, esiste il rischio di:
Rigidità del materiale rispetto al rischio di chatter
Limitazione del rivestimento portatile: una bassa rigidità provoca vibrazioni e oscillazioni in Ra di ±2,0 μm su Hastelloy o 254SMO.
Vantaggio del CNC Shop: il tornio da 45 kN/mm risolve il problema delle vibrazioni; La lavorazione di flangia di precisione e il processo di lavorazione CNC forniscono una tenuta affidabile secondo gli standard ASME B16.5.
Confronto di produttività per flange di grandi dimensioni
Limiti di fronte al campo: una bassa velocità di taglio riduce la produttività; la lavorazione di una flangia ∅ 1200 mm richiede molte ore.
Vantaggi del CNC Shop: l'elevata velocità di avanzamento aumenta la produttività di tre volte; la produzione di flange personalizzate e le tecniche di lavorazione CNC avanzate riducono i tempi di lavorazione per ciascuna flangia.
Coerenza della finitura superficiale nella produzione in lotti
Variabilità sul campo: Ra varia a seconda dei fattori ambientali e dell'esperienza dell'operatore.
Affidabilità del CNC: il processo di automazione mantiene Ra a ±0,4 µm durante tutto il processo; essendo un produttore di flange industriali, ci assicuriamo che non corri rischi di rilavorazione.
Ciò si basa sull'equilibrio tra comodità e qualità. La tornitura CNC utilizzando un'officina con centratura rigida ti darà produttività e stabilità tre volte maggiori rispetto alle condizioni sul campo; tutte le vostre flange verranno testate per la prima volta in assoluto. La robusta lavorazione CNC per materiali come Hastelloy e 254SMO garantisce che le vostre flange possano funzionare in condizioni di alta pressione. Scarica il nostro brief tecnico sulla lavorazione di flange di precisione per scoprire come la rigidità del tornio da 45 kN/mm e il controllo automatizzato dell'avanzamento eliminano i rischi di rilavorazione su flange super austenitiche e in leghe di nichel, con la conformità della tenuta ASME B16.5 garantita.

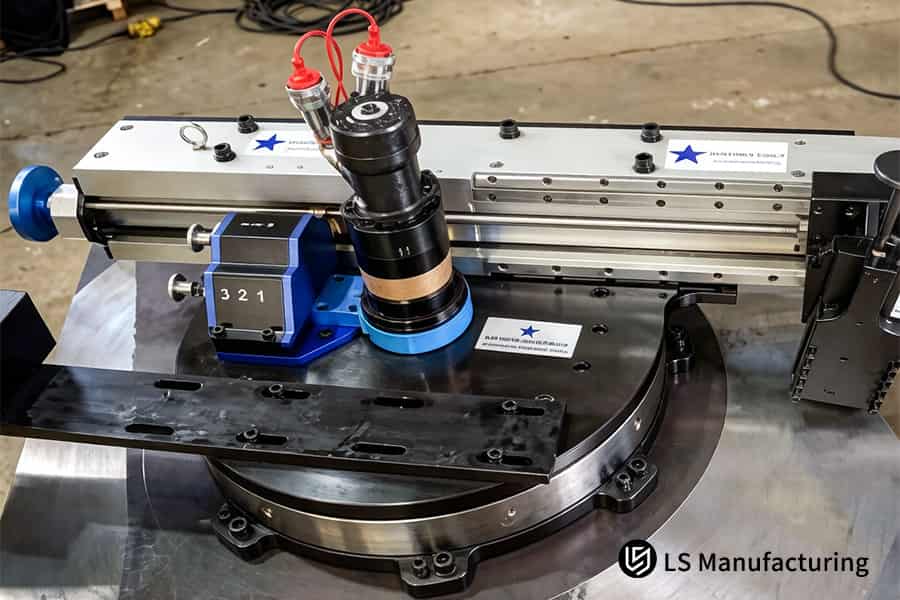

Figura 1: il misuratore di altezza digitale verifica accuratamente la perpendicolarità della superficie della flangia in acciaio inossidabile.
In che modo la gestione di precisione della velocità di avanzamento può eliminare i rischi di perdite delle guarnizioni?
La velocità di avanzamento incontrollata nella sfacciatura della flangia provoca una perdita di gas ad alta pressione a causa della profondità e del passo errati della scanalatura. Impedisce all'elasticità di fluire attraverso le scanalature sulla superficie, determinando quindi un percorso di perdita. Gestione corretta della velocità di avanzamento. Il nostro servizio di rivestimento di flange CNC fornisce la geometria della trama secondo i requisiti ASME B16.5:
Parametro
Frequenza di avanzamento non controllata
Gestione di precisione della velocità di avanzamento
Uniformità della profondità della scanalatura
Fino a ±0,08 mm tra diametro esterno e diametro interno grazie al numero di giri costante
Più di 45-55 scanalature, il che porta a una scarsa presa della guarnizione
Stabile a 45-55 scanalature/pollice secondo ASME B16.5 grazie alla lavorazione di precisione della flangia
Stabilità della rugosità superficiale
Ra varia fino a ±1,2 μm a causa delle vibrazioni e della generazione di calore
Stabilità della rugosità superficiale Ra fino a ±0,3 μm grazie a buoni dati di taglio
Tasso di fallimento del test di tenuta
Media del settore pari a 8-12% di perdite per API 6FB (sondaggio API 202
Sotto lo 0,5% a causa dei risultati dei test batch
CSS garantisce una profondità uniforme delle scanalature su tutte le superfici delle flange con una velocità di avanzamento di 0,2-0,4 mm/giro. Non sarà necessaria alcuna microperdita o qualsiasi altra operazione. Il rispetto dei parametri di lavorazione CNC al fine di fornire la finitura superficiale desiderata garantirà immediatamente la piena conformità a tutti i requisiti ASME. Questo è il miglior esempio di ROI rispetto ai costi di lavorazione CNC delle flange.
Quali geometrie degli inserti in metallo duro ottimizzano la superficie della flangia in acciaio inossidabile?
L'aumento della rugosità superficiale e delle sollecitazioni di trazione del 40% potrebbe essere il risultato della finitura superficiale e della formazione di tagliente di riporto durante la lavorazione con inserti convenzionali. La geometria ottimale degli inserti in metallo duro per i servizi di lavorazione CNC contribuirà a evitare questo problema e la superficie sarà conforme allo standard ASME B16.5:
Ampio angolo di spoglia positivo per il taglio a cesoia
La causa della diminuzione della tensione di trazione della superficie del 40% è dovuta all'angolo di inclinazione, che è positivo e misura 15 gradi. Tale processo di lavorazione permette di ottenere una superficie priva di microfessurazioni e zone di incrudimento; pertanto, è possibile aumentare la resistenza alla fatica. Tale processo di lavorazione di precisione della flangia richiede un processo di lavorazione CNC di precisione per garantire la compatibilità dell'inserto con il materiale.
Rompitruciolo e rivestimento PVD TiAlN
Il rompitruciolo personalizzato previene l'avvolgimento dei trucioli e il rivestimento PVD TiAlN riduce l'attrito e l'accumulo di bordi. La durata dell'utensile è aumentata del 180% rispetto agli inserti convenzionali: si riduce il tempo impiegato per cambiare gli utensili. Meno cambi di utensile significano che non rimarranno segni sulla superficie e tempi di fermo ridotti, aumentando le prestazioni dell'attrezzatura. Questa è l'idea principale alla base delle nostre soluzioni di flange CNC personalizzate, che sfruttano la nostra esperienza nella lavorazione CNC personalizzata per le leghe di acciaio inossidabile.
Raffreddamento interno ad alta pressione
Di conseguenza, il refrigerante fornito attraverso la punta dell'inserto a 70 bar garantisce che la temperatura nella zona di taglio non superi i 300°C e non si verifichino rammollimento termico o accumulo del tagliente. Ecco perché è possibile ottenere un Ra 3,2–6,3 micron uniforme su tutta la superficie della flangia, compreso il diametro esterno e il foro interno. Siamo un produttore di flange industriali e utilizziamo fornitore di lavorazione CNCcontrollo di processo di livello per la finitura superficiale della tenuta.
Grazie alla combinazione di angolo di spoglia di 15°, rompitruciolo, rivestimento TiAlN e sistema di raffreddamento interno a 70 bar, non vi è alcun rischio di incrudimento o accumulo di taglienti. La durata dell'utensile è tre volte superiore, la rugosità superficiale è conforme ai requisiti e non è necessario alcun tempo di cambio lavorazione. In tal modo la tecnica garantisce buoni risultati nella lavorazione delle flange in acciaio inossidabile; inoltre, riduce il costo per pezzo e fornisce buoni risultati nel test della pressione del gas al primo tentativo.

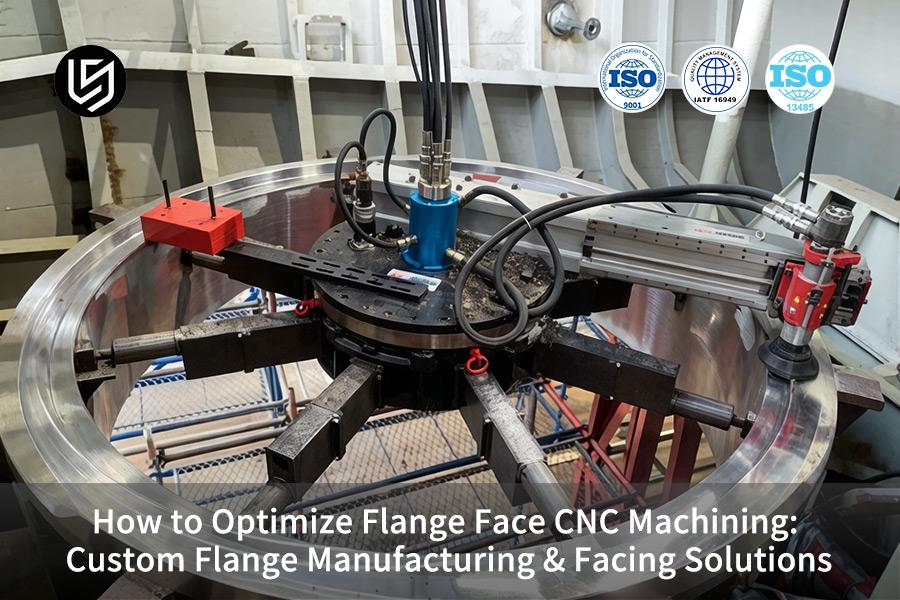

Figura 2: Morsetti idraulici per flangia in acciaio al carbonio per il gruppo valvola ad alta pressione.
In che modo i dispositivi personalizzati prevengono le vibrazioni durante la fresatura di flange a parete sottile?
Le flange a parete sottile con un rapporto tra spessore della parete e diametro inferiore a 1:20 subiscono vibrazioni a basse frequenze durante la fresatura; ciò si traduce in problemi di linea d'onda, che influiscono sulla capacità di tenuta. Gli accessori personalizzati riducono l'ampiezza delle vibrazioni da 18 μm a meno di 2 μm e aiutano a realizzare scanalature con deviazione angolare ±15° e rotondità inferiore a 0,02 mm. Questo progettazione di attrezzature per lavorazione CNC elimina scarti e rilavorazioni:
Base assistita da vuoto con bloccaggio pneumatico multipunto
Elimina la flessione del cantilever: la distribuzione uniforme del carico impedisce la flessione.
Vantaggio per il cliente: processo di lavorazione affidabile senza linee ondulate. Aiuta a eseguire la lavorazione di precisione delle flange.
Barra di alesatura smorzante per la sintonizzazione della frequenza
Sposta la frequenza naturale lontano dalla rotazione del mandrino: l'energia viene assorbita e le vibrazioni vengono ridotte del 90%.
Vantaggio per il cliente: Migliore longevità dell'utensile, nessuno scarto della scanalatura RTJ. Utilizzato come parte delle soluzioni di flange CNC personalizzate attraverso il controllo delle vibrazioni della lavorazione CNC.
Convalida nel mondo reale su anelli a parete sottile
Risultati misurati: Vibrazioni da 18 a 2 μm; angolo della scanalatura ±15°; rotondità <0,02 mm.
Vantaggio per il cliente: ispezione del primo passaggio, senza necessità di rilavorazione. Utilizzato come parte della produzione di flange personalizzate con controllo di qualità della lavorazione CNC.
Il bloccaggio multipunto assistito dal vuoto e la barra di alesatura smorzante riducono al minimo le vibrazioni del 90%, da 18 μm a meno di 2 μm. È possibile produrre angoli di scanalatura RTJ con ±15° e rotondità inferiori a 0,02 mm in ogni flangia a parete sottile. Il controllo della tolleranza della lavorazione CNC garantisce l'assenza di difetti e sprechi sulla linea d'onda per le guarnizioni critiche corrette al primo tentativo. Le prestazioni comprovate ti forniranno scanalature RTJ che soddisfano le più severe specifiche offshore e di gas ad alta pressione senza alcun processo secondario.
Cosa controlla il costo totale nella produzione di flange di precisione OEM?
Fattori di costo della flangia OEM: materiale, configurazione, attrezzatura, ispezione. Il passaggio dalla barra alla forgiatura quasi netta con l'l'automazione della lavorazione CNC aumenta la resa del materiale dal 35% al 72%, riducendo il tempo di ciclo da 45 a 18 minuti. Il costo per pezzo diminuisce del 32% con una precisione di ±0,01 mm. Le nostre soluzioni di flange CNC personalizzate si adattano a tutti i volumi:
Fattore di costo
Lavorazione da barra tradizionale
Forgiatura Near-Net + CNC efficiente
Utilizzo del materiale
35% (spreco di grandi dimensioni dal diametro esterno della barra al diametro esterno della flangia)
Il sondaggio durante il processo riduce i tempi di ispezione del 50%
La combinazione di DFM, forgiatura quasi netta e processo a doppio mandrino garantisce una riduzione del tempo ciclo del 37% e una riduzione del prezzo del pezzo del 32%. Lo spreco di materiale è ridotto della metà, la durata dell'utensile è estesa e l'ispezione è semplificata, il tutto con una tolleranza di ±0,01 mm. La metodologia di produzione offre un preventivo per la lavorazione delle flange competitivo. Fai riferimento alla struttura dei costi per guidare i tuoi sforzi di approvvigionamento, controlla il costo di lavorazione CNC della flangia.

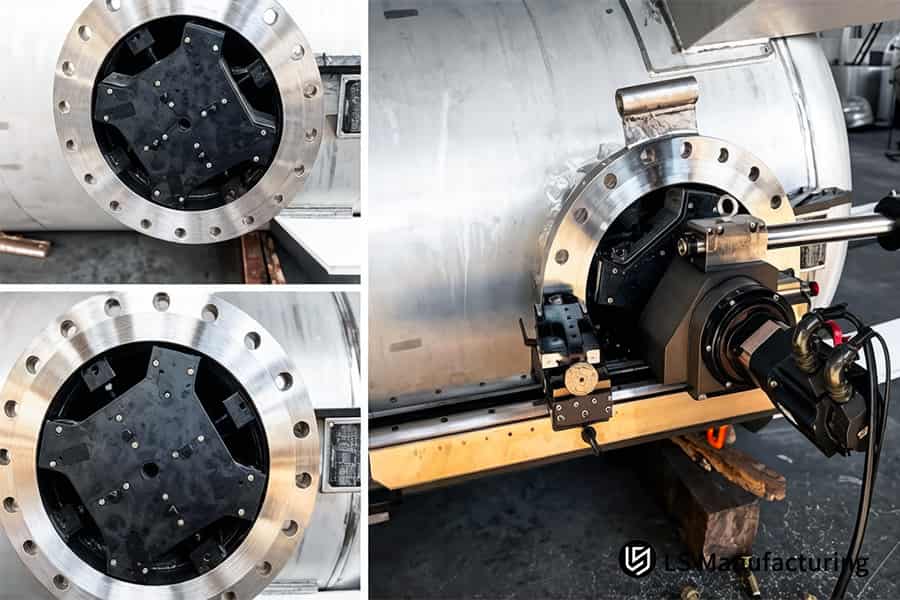

Figura 3: il micrometro interno verifica il diametro del foro della flangia montata su una sezione di tubazione di grandi dimensioni.
Come ottenere valori Ra esatti per le scanalature della flangia dei giunti ad anello (RTJ)?
Le scanalature della flangia RTJ richiedono una rugosità della parete laterale minima di Ra 1,6 micron o Ra 0,8 micron per la tenuta di guarnizioni ad anello metallico in acque profonde e applicazioni con gas ad alta pressione. Gli strumenti di formatura creano bordi di riporto, distruggendo così l'integrità della superficie e causando perdite. Una tecnologia di lavorazione CNC che prevede l'uso dell'interpolazione elicoidale e utensili in metallo duro rettificati di precisione evita questo difetto e fornisce un contatto costante a livello di tenuta del gas secco:
Utensili in metallo duro con angolo laterale di 23° personalizzati
Un utensile in metallo duro rettificato di precisione con affilatura micro-tagliente non consente affatto il tagliente di riporto anche durante il taglio di leghe di acciaio inossidabile molto difficili. Ottieni un controllo esatto dell'angolo del fianco con precisione ±0,1° e stabilità Ra fino a 0,6 µm per ciascuna scanalatura. Il metodo di lavorazione di precisione delle flange si basa sull'esperienza che ci consente di adattare esattamente la geometria dell'utensile ai requisiti del profilo RTJ senza alcuna supposizione.
Processo di fresatura ad interpolazione elicoidale
Invece della formatura a punto singolo di RTJ, viene utilizzato il taglio incrementale. Distribuisce le forze di taglio in modo uniforme e aiuta a prevenire vibrazioni e concentrazione di calore attraverso l'intera profondità della scanalatura. Non sono presenti gradini né segni di testimonianza sulla superficie del prodotto finito grazie al nostro servizio di lavorazione CNC delle facce della flangia e alla capacità di lavorazione CNC ottimizzata per scanalature profonde RTJ.
Passata di lucidatura per microfinitura
Nell'ultimo passaggio, l'ultimo micron di ruvidità superficiale viene rimosso per fornire una finitura di contatto a tenuta di gas secco tra l'anello e le pareti della scanalatura. Il risultato è una tenuta perfetta sotto pressione estremamente elevata senza interventi secondari di lucidatura. Il nostro servizio di rivestimento di flange CNC utilizza il processo di lucidatura su un sistema di lavorazione CNC per garantire che le tolleranze Ra e angolari siano mantenute costanti durante la produzione.
L'utilizzo di un utensile in metallo duro rettificato con angolo laterale di 23°, l'interpolazione elicoidale e la lucidatura con microfinitura fornisce un Ra di 0,6 μm sulla parete laterale della scanalatura RTJ con una tolleranza angolare di ±0,1°. Rimuove eventuali bordi di accumulo e segni di testimonianza ed elimina la necessità di una finitura secondaria.
Perché è essenziale l'intervento di ingegneria DFM prima del preventivo della flangia in batch?
L'ingegneria DFM di solito trova tolleranze inutilmente elevate o caratteristiche non lavorabili come spigoli vivi che aumentano la quotazione del prezzo di oltre il 50%. Questo perché il processo di ingegneria DFM avviene entro due ore dalla richiesta attraverso l'analisi dei costi di lavorazione CNC che ottimizza le scanalature in rilievo, i raggi degli angoli e le zone di rugosità. Ciò si traduce in un risparmio di tempo di lavorazione del 28%, ed ecco l'offerta competitiva:
Revisione della tolleranza eccessiva
Identifica le specifiche non necessarie: le aree non sigillanti non richiedono Ra 1,6 μm e ±0,01 mm.
Vantaggio per il cliente: risparmi sulla sovralavorazione. Questo processo di produzione di flange personalizzate prevede revisione del progetto di lavorazione CNC per identificare specifiche gonfiate.
Ottimizzazione della lavorabilità
Riprogetta le scanalature di scarico e i raggi degli angoli: evita crepe e utensili rotti durante la produzione.
Vantaggio per il cliente: il tempo di lavorazione si riduce del 28% con conseguente riduzione dei costi dei pezzi. Riceverai un preventivo per la lavorazione di flange competitivo confermato per Lavorazione CNC.
Zonizzazione strategica della rugosità
Superfici sigillanti e non sigillanti separate: la finitura deve essere eseguita solo nel punto in cui la guarnizione entra in contatto.
Vantaggio per il cliente: preservi l'integrità del sigillo e riduci il tempo di ciclo. Il pacchetto soluzioni di flange CNC personalizzate massimizza i risultati nella selezione dei fornitori di lavorazione CNC.
L'ingegneria DFM in 2 ore elimina tutti i difetti di progettazione aumentando i preventivi del 50% e oltre. Con tolleranze, geometria e zone di rugosità ottimizzate, ottieni un tempo ciclo inferiore del 28% e un preventivo per la lavorazione delle flange competitivo. Ciò significa che sarai in grado di vincere la gara d'appalto mantenendo intatti i suoi standard di alta qualità ed evitando interruzioni nella produzione.

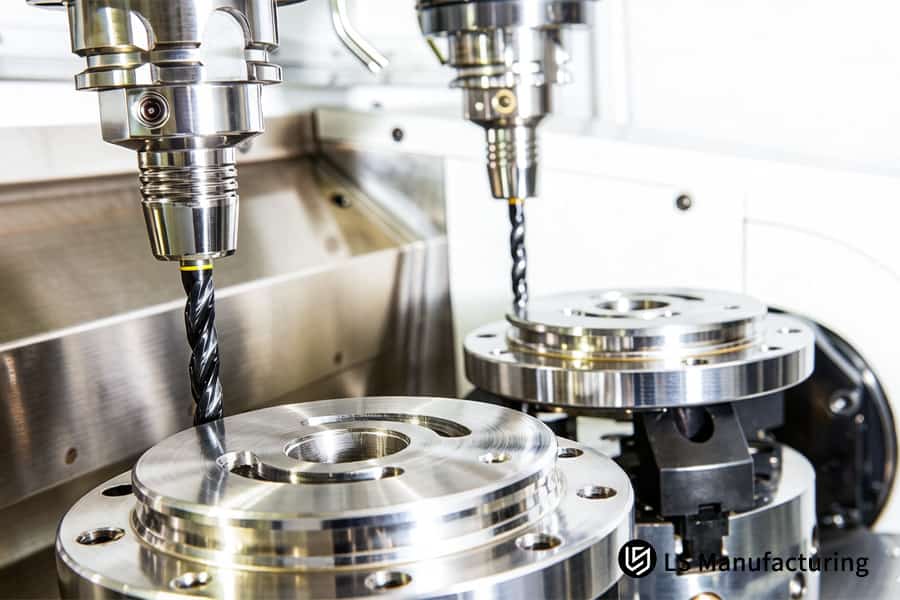

Figura 4: La macchina a doppio mandrino esegue contemporaneamente fori per bulloni nella flangia in acciaio inossidabile.
Case study: flange personalizzate in Inconel 718 CNC per produzione LS per impianti marini off-shore
Un progetto di un impianto offshore registrava tassi di guasto estremamente elevati con le flange Inconel 718 ANSI 1500#: la lavorazione originale ha prodotto una planarità di 0,08 mm contro i ≤ 0,025 mm richiesti, che ha portato a un tasso di perdita del 22%. Il prezzo unitario è salito a $680 e il ritardo nella consegna è stato di sei settimane in ritardo rispetto al programma, mettendo in discussione l'intera pianificazione della piattaforma. I servizi di lavorazione CNC di precisione sono stati introdotti come soluzione a tutte le cause principali:
Sfida con il cliente
La tornitura convenzionale di Inconel 718 ha comportato una rapida usura dell'utensile e, di conseguenza, una planarità ridotta fino a 0,08 mm , tre volte superiore alla tolleranza di 0,025 mm. Le perdite rilevate al tasso del 22% hanno comportato spese aggiuntive per la rielaborazione e il rifiuto. Il costo per pezzo era di 680 USD con sei settimane di ritardo, superando i limiti di budget. L'incrudimento di Inconel 718 richiede esperienza nella lavorazione CNC di grandi volumi.
Soluzione per la produzione LS
Gli inserti realizzati in ceramica rivestita in PVD, utilizzando un refrigerante attraverso il mandrino a 80 bar, hanno abbassato la temperatura durante il taglio al di sotto di 300°C, eliminando così qualsiasi usura degli utensili come variabile. Il dispositivo flottante che utilizza la pressione idraulica ha ridotto al minimo le forze di bloccaggio, mentre le velocità di avanzamento ottimizzate hanno mantenuto Ra a 3,2 μm. Questo metodo di tecniche di lavorazione CNC avanzate garantisce che ogni passaggio crei una superficie senza distorsioni.
Risultati e valore
I piani sono stati mantenuti a 0,012 mm, metà della tolleranza richiesta, e il 100% ha superato i test 25 MPa. Il tempo di ciclo è stato ridotto del 55%, abbassando il costo da $ 680 a $ 390. La consegna è stata ridotta da sei settimane a 12 giorni. La durata a fatica dell'SCC è aumentata del 300% in acqua di mare, superando i criteri DNV. Sfruttando i servizi di lavorazione CNC aerospaziale, disponi di una catena di fornitura affidabile a un costo inferiore del 43%.
Utilizzando utensili in ceramica rivestiti in PVD, sistema di raffreddamento a 80 bar, fissaggi idraulici e ottimizzazione dell'alimentazione, questo metodo ha fornito planarità di 0,012 mm, test di assenza di perdite al 100% e riduzione del 55% del tempo di ciclo. Hai ricevuto flange a un costo inferiore del 43% con un periodo di consegna di 12 giorni e una resistenza alla fatica SCC in acqua di mare triplicata rispetto agli standard DNV.
Desideri eliminare le perdite dalle flange e ridurre i costi del 43% con consegna in 12 giorni invece di sei settimane? Richiedi un preventivo per Inconel 718 con lavorazione di precisione supportato dal comprovato controllo del processo CNC.
Domande frequenti
1. Qual è la rugosità superficiale tipica (Ra) per le facce delle flange lavorate a CNC?
Le flange a faccia rialzata standard devono avere una ruvidità superficiale compresa tra 3,2 e 6,3 μm con una finitura seghettata, mentre le scanalature per i giunti ad anello devono avere Ra tra 0,8 e 1,6 μm. LS Manufacturing è in grado di produrre tali finiture utilizzando algoritmi CSS automatizzati e percorsi utensile di finitura dedicati attraverso la verifica del profilometro.
2. In che modo LS Manufacturing previene la deformazione del corpo della flangia durante la tornitura CNC a parete sottile?
LS Manufacturing previene la distorsione delle parti a parete sottile utilizzando ganasce morbide idrauliche multipunto personalizzate per distribuire la forza di bloccaggio in modo uniforme, ottimizzando le impostazioni della pressione idraulica ed eseguendo passaggi di finitura multi-passaggio con una profondità inferiore a 0,1 mm per consentire una riduzione graduale della tensione senza alcuna deformazione del corpo della flangia.
3. Quali materiali può elaborare LS Manufacturing per la produzione di flange personalizzate?
LS Manufacturing lavora un'ampia gamma di metalli come acciaio al carbonio A105, acciaio inossidabile 304/316L, acciaio duplex 2205/2507 e super leghe come Inconel 718 e Hastelloy C-276, tutti con tracciabilità completa del rapporto di test sui materiali (MTR) secondo EN 10204 3.1 per ogni lotto di materiali utilizzati.
4. Come posso ridurre i costi di lavorazione della flangia CNC personalizzata senza sacrificare la qualità?
Carica i tuoi disegni e ricevi una valutazione DFM gratuita da LS Manufacturing; consigliamo di modificare il processo dalle barre ai pezzi forgiati per risparmiare sugli scarti e di allentare le tolleranze di rugosità superficiale delle superfici non sigillanti per ridurre i tempi di produzione senza compromettere la qualità.
5. Quali livelli di tolleranza può garantire LS Manufacturing per la lavorazione di precisione delle flange?
L'azienda LS Manufacturing fornisce una garanzia di tolleranza di planarità delle facce della flangia di ≤0,015 mm, tolleranza del diametro primitivo delle scanalature RTJ di ±0,025 mm e tolleranza angolare di ±15° che sono confermate tramite ispezione CMM con rapporti forniti in ogni spedizione, rispettando così ASME B16.5 e API 6A specifiche standard per applicazioni di tenuta ad alta pressione.
6. Quanto velocemente posso ricevere un preventivo ufficiale per la lavorazione della flangia da LS Manufacturing?
Non appena invii file CAD 3D (STEP, IGES), i nostri ingegneri valuteranno la fattibilità DFM e offriranno possibili modifiche materiali e tecnologiche con un quotazione dettagliata che includerà tutti i processi di lavorazione, le procedure di ispezione e i dettagli di imballaggio in 24 ore.
7. Quali opzioni di post-elaborazione o trattamento superficiale sono disponibili per le flange lavorate?
LS Manufacturing offre servizi post-processo completi come placcatura in nichel elettrolitico (ENP), fosfatazione, passivazione, rivestimenti con vernice anticorrosione e servizi di trattamento termico, tra cui solubilizzazione e distensione, su misura per soddisfare le esigenze delle vostre applicazioni chimiche, petrolifere o criogeniche.
8. Perché scegliere LS Manufacturing rispetto agli operatori locali di flangiatura portatili per ordini di grandi volumi?
LS Manufacturing utilizza torni CNC a 5 assi ad alta precisione a 5 assi dotati di alimentatori di barre automatici per ottenere fino al 500% di efficienza in più rispetto alle macchine portatili per la lavorazione di flange, migliore uniformità da lotto a lotto per le operazioni di filettatura e scanalatura, certificazione ISO 9001 completa, e costi ridotti per unità.
Riepilogo
La precisione della lavorazione CNC delle superfici di tenuta delle flange fornisce protezione dalle perdite e aumenta la durata durante il funzionamento a pressioni elevate. LS Manufacturing gestisce i parametri dell'utensile, la velocità di avanzamento e la forza di bloccaggio per evitare deformazioni e irregolarità superficiali dell'acciaio inossidabile e dei materiali legati ad alta temperatura. Grazie alla certificazione ISO, alla tornitura CNC avanzata, alla misurazione CMM e a un database di materiali, produciamo flange personalizzate prive di difetti per i nostri clienti internazionali dell'industria pesante.
