كيفية تحسين التصنيع باستخدام الحاسب الآلي لوجه الفلنجة: حلول تصنيع وتواجه الفلنجة المخصصة

خدمة تصنيع واجهات الحواف باستخدام الحاسب الآلي هي عملية متخصصة تعمل على حل مخاطر التسرب في أوعية الضغط عن طريق الدوران الدقيق. تحقق خدمة التصنيع باستخدام الحاسب الآلي لوجه الحافة خشونة Ra 3.2–6.3 ميكرومتر.

تعمل مسارات أدوات CNC المُحسَّنة على تحقيق التسطيح ≥ 0.02 مم، مما يؤدي إلى خفض معدلات الخردة بنسبة 85% والتكاليف الإجمالية بنسبة 25%–40%. تضمن هذه العملية وصلات خالية من التسرب وفقًا لمعايير السلامة ASME/API.

التصنيع باستخدام الحاسب الآلي لوجه الحافة - ورقة مرجعية سريعة لحلول الختم الدقيقة

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 464.312 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> المشكلة الرئيسية المنهج الهندسي نتيجة قابلة للتحقيق فشل التسطيح تحت الضغط العالي مشابك فكية هيدروليكية ناعمة متعددة النقاط مع تشغيل متعدد التمريرات (أقل من 0.1 مم)؛ تم تأكيدها باستخدام تحليل العناصر المحدودة (FEA)

الاستواء <0.015mm; 100% معدل القبول أثناء اختبار الغاز 16 ميجا باسكال

عدم تناسق الأخدود المسنن عملية سرعة السطح الثابتة (CSS)؛ معدل التغذية 0.2–0.4 مم/لفة؛ طورت عملية تصنيع CNC مخصصة يمكنها التحكم في عمق الأخدود 0.05–0.12 مم تشطيب السطح Ra 3.2–6.3μm; كثافة الأخدود 45-55 أخاديد/بوصة؛ معدل التسرب أقل من 0.5% الدردشة حول الشفاه الرقيقة الجدار سرير الآلة مدعوم بالفراغ وقضيب التخميد؛ تم تقليل الاهتزاز من 18 ميكرومتر إلى أقل من 2 ميكرومتر تسامح زاوية أخدود RTJ ±15′; الاستدارة أقل من 0.02 مم؛ سطح الأخدود لا يحتوي على خط متموج تصلب العمل في الفولاذ المقاوم للصدأ​ إدراج زاوية أشعل النار 15 درجة وطلاء PVD TiAlN ومبرد 70 بار يقلل الضغوط المتبقية بنسبة 40%، ويطيل عمر الأداة بنسبة 180%، وثبات Ra ±0.3μm سلامة سطح أخدود RTJ أداة كربيد أرضية بزاوية جانبية 23°، استيفاء حلزوني، تمرير تشطيب دقيق Ra للجدار الجانبي 0.6μm، الدقة الزاوية ±0.1°، فئة ختم الغاز الجاف التكلفة الإجمالية للقطعة عملية تصنيع Net-forge، أتمتة المغزل المزدوج، إنتاجية المواد 35% إلى 72% تم خفض تكلفة الوحدة بنسبة 32%، كما تم تقليل وقت الفحص إلى النصف من خلال الفحص أثناء العملية

النصائح الرئيسية:

• ختم مانع للتسرب: CNC موثوق به تضمن المعالجة الآلية باستخدام التحكم في تغذية CSS والتثبيت الهيدروليكي أقصى قدر من التسطيح 0.015 مم وخشونة السطح (Ra) بين 3.2 ميكرومتر و6.3 ميكرومتر، وبالتالي تقليل حالات فشل اختبار تسرب الغاز من 15% إلى أقل من 0.5%.
• ثبات الجدار الرقيق: يؤدي استخدام مشابك تثبيت الفراغ وقضيب الثقب المبلل بالاهتزاز إلى تقليل الاهتزاز بنسبة 90%، مما يتيح أخاديد RTJ ضمن زاوية مسموح بها تبلغ 15 بوصة واستدارة أقل من 0.02 مم بدون إهدار.
• فعالية التكلفة: يحدد تحليل DFMA خلال ساعتين فقط التفاوتات المفرطة؛ يؤدي التحول إلى الطرق شبه الشبكية والآلات ذات المغزل المزدوج إلى تقليل وقت الدورة بنسبة 37% وتوفير التكاليف بنسبة 32%.
• قدرة السبائك العالية: إدراج أداة قطع السيراميك المطلية بمادة PVD مع سائل تبريد 80 بار يتجنب تصلب الفولاذ Inconel 718 والفولاذ المزدوج؛ يحقق استقامة 0.012 مم وزيادة 300% في عمر الكلال.

لماذا تثق بهذا الدليل؟ الخبرة العملية من خبراء التصنيع في LS

وفقًا لمعيار ASME B16.5، يجب تصنيع حواف التردد اللاسلكي إلى Ra 3.2–6.3 ميكرومتر، بينما في حالتنا، كانت شفة DN300 316L تحتوي على Ra 7.8 ميكرومتر حتى بدأنا في استخدام إدخالات نصف قطر الأنف 1.5 مم عند 80±5 م/دقيقة. تعمل جمعية مهندسي التصنيع (SME) على تحسين معايير التصنيع. أظهرت المراجعة التي أجريناها على مدار 14 شهرًا والتي شملت 1200 فلنجة أن معدل التسرب انخفض من 2.1% إلى 0.3% عندما كان التسطيح يساوي أو أقل من 0.10 ملم. اطلب الأشياء الثلاثة التالية: خريطة تسطيح CMM، وملف تعريف Ra استنادًا إلى ASME B46.1، وسجل ضبط تآكل الأداة.

ينص معيار ISO 2768-mK على أن التفاوتات ±0.3 مم تنطبق على ميزات 120–400 مم، بينما في حالتنا، كان التسامح مع أخدود RTJ في الصمام 900# هو ±0.12 مم حتى حافظنا على درجة حرارة المغزل 21±1 درجة مئوية وضغط التثبيت بمقدار 12 كيلو نيوتن. Verein Deutscher Werkzeugmaschinenfabriken (VDW) هي منظمة تجارية تمثل صناعة الأدوات الآلية في ألمانيا. أظهر بحثنا الذي استمر 18 شهرًا على 60 أخاديد أن التغذية 0.02 مم/لفة فقط باستخدام أدوات PCD سمحت بخشونة الجدار الجانبي Ra ≥1.6 ميكرومتر. قدّم تقريرًا عن اختبار CMM لتركيز الأخدود، والمقطع العرضي لسلامة السطح، وCpk ≥ 1.67 لعرض الأخدود.

وفقًا لنظرية قوة القطع، تعد القوة الشعاعية المتوازنة ضرورية لتحقيق جريان 0.05 مم، ولكن كان علينا التخلص من 45 فلنجة فارغة بسبب جريان 0.25 مم/دورة مما أدى إلى جريان 0.22 مم على دائرة الترباس. لقد قمنا بتقليل نفاذ فتحة الترباس إلى ±0.15 مم وحصلنا على Cp ≥1.33 بعد استخدام الطحن المتسلق @120±5 م/دقيقة والسبر أثناء العملية. قبل إصدار أمر الشراء، يرجى تزويدنا بورقة العملية ومعلمات القطع ودراسة PPAP حول إغلاق الأوجه.

لماذا يفشل تسطيح وجه الحافة تحت اختبار الغاز عالي الضغط؟

سيؤدي اختبار الغاز عالي الضغط الذي يتم إجراؤه عند مستوى ضغط أعلى من 16 ميجا باسكال إلى تحديد مشكلة التسطيح على وجه الحافة التي تسبب تسربات دقيقة. التصنيع باستخدام الحاسب الآلي عالي الدقة سوف يزيل هذا السبب عن طريق حل مشكلات ضغوط التثبيت والتشوه الحراري، مما يوفر لك سطح مانع للتسرب 100% لدغة حشية ليتحملها دورات الضغط المتعددة:

تشوه ثلاثي الفصوص نتيجة تحرير إجهاد التثبيت

يطبق ظرف الظرف القياسي ثلاثي الفك ضغوطًا غير متساوية على الحواف ذات الجدران الرقيقة. بمجرد تحرير الضغط، يتشوه وجه الحافة في شكل ثلاثي الفصوص، وبالتالي يترك تسربات دقيقة غير مرئية يستحيل اكتشافها. حلول الحواف المخصصة باستخدام الحاسب الآلي باستخدام الفكوك الناعمة الهيدروليكية متعددة النقاط توفر توزيعًا متساويًا للضغط حول المحيط الكامل لوجه الحافة.

تشويه السطح نتيجة تراكم الحرارة في القطع الخشنة

تولد القطع العدوانية الفردية حرارة، مما يؤدي إلى تشويه السطح أثناء تبريده، مما يؤدي إلى خلق فجوات مجهرية. تستخدم المعالجة الدقيقة للحافة عمليات قطع متعددة بعمق قطع أقل من 0.1 مم لتنظيم توليد الحرارة وضمان إزالة المواد بشكل موحد. فهو يضمن أن يكون تسطيح الحالة الحرة في حدود 0.015 مم، مما يزيل الفجوات المجهرية التي تؤدي إلى تسرب الغاز. تساعد أيضًا دورات التصنيع باستخدام الحاسب الآلي المحسنة أيضًا في تقليل توليد الحرارة لك.

التحقق من صحة التسطيح من خلال تحليل إجهاد العناصر المحدودة

نحن نستخدم تحليل إجهاد العناصر المحدودة لمحاكاة الضغوط وتعديل مسارات الأدوات وعمليات التثبيت قبل إجراء القطع الأول لضمان عدم وجود تشوه على الإطلاق. كل شفة يتم تصنيعها باستخدام خدمة التصنيع باستخدام الحاسب الآلي لوجه الحافة تضمن استواء أقل من 0.015 مم، مع إثبات من خلال بيانات المحاكاة وتقرير CMM بعد المعالجة.

<اقتباس>

بفضل هذا الحل التقني، سيتم حل تشوهات الجدران الرقيقة والالتواء الحراري باستخدام مبادئ هندسية مثبتة. على هذا النحو، بمساعدة تأكيد FEA، والمشبك الهيدروليكي متعدد النقاط، والتشطيب متعدد التمريرات، سيكون لديك ختم شفة موثوق به للغاية وعالي الأداء، ويجتاز اختبار 16 ميجا باسكال لأول مرة. سيصبح هذا معيارًا لتطبيقات الغاز عالي الضغط، مما يقلل من مخاطر الضمان وتكاليف إعادة العمل.

كيفية الاختيار بين الخراطة باستخدام الحاسب الآلي وواجهة الحافة المحمولة؟

يعد الاختيار بين الخراطة باستخدام الحاسب الآلي في المتجر وواجهة الحافة المحمولة أمرًا مهمًا للغاية بقدر ما يؤثر على الجودة والتكلفة وتسليم الفلنجات الكبيرة من السبائك الصلبة. مركز التصنيع باستخدام الحاسب الآلي المخصص يسمح لك بالتغلب على القيود المفروضة على مجال الأداة عند تنفيذ مواجهة الحافة؛ ولذلك، لن تكون هناك علامات ثرثرة في سبائك الأوستنيتي الفائقة والنيكل. وإلا فهناك خطر:

صلابة المواد مقابل مخاطر الثرثرة

• حدود المواجهة المحمولة: تؤدي الصلابة المنخفضة إلى الثرثرة والتأرجح في Ra بمقدار ±2.0 μm على Hastelloy أو 254SMO.
• تسوق ميزة CNC: مخرطة 45 كيلو نيوتن/مم تحل مشكلة الاهتزاز؛ توفر التصنيع الدقيق للشفة وعملية التصنيع باستخدام الحاسب الآلي ختمًا موثوقًا به وفقًا لمعايير ASME B16.5.

مقارنة الإنتاجية للفلنجات الكبيرة

1. قيد مواجهة الحقل: تؤدي سرعة القطع المنخفضة إلى تقليل الإنتاجية؛ تستغرق عملية تصنيع فلنجة ∅ 1200 مم عدة ساعات.
2. تسوق فوائد CNC: يزيد معدل التغذية المرتفع من الإنتاجية ثلاثة أضعاف؛ تصنيع الحواف المخصصة وتقنيات التصنيع باستخدام الحاسب الآلي المتقدمة تقلل من وقت المعالجة لكل شفة.

تناسق تشطيب السطح عبر الإنتاج المجمع

• تباين المجال: يختلف Ra وفقًا للعوامل البيئية وخبرة المشغل.
• تسوق موثوقية CNC: تحافظ عملية الأتمتة على Ra عند ±0.4 μm طوال العملية؛ كوننا مصنعًا للحافة الصناعية، فإننا نضمن عدم تعرضك لأية مخاطر تتعلق بإعادة العمل.

<اقتباس>

يعتمد هذا على التوازن بين الراحة والجودة. سوف يمنحك الخراطة باستخدام الحاسب الآلي باستخدام ورشة ذات تمركز جامد إنتاجية واستقرارًا أكبر بثلاث مرات مقارنة بالظروف الميدانية؛ سيتم اختبار جميع الشفاه الخاصة بك لأول مرة على الإطلاق. التصنيع باستخدام الحاسب الآلي القوي لمواد مثل Hastelloy و254SMO يضمن إمكانية عمل الشفاه تحت ظروف الضغط العالي. قم بتنزيل الموجز الفني الخاص بالتصنيع الدقيق للحافة لمعرفة كيف تؤدي صلابة المخرطة التي تبلغ 45 كيلو نيوتن/مم والتحكم الآلي في التغذية إلى القضاء على مخاطر إعادة العمل على الشفاه المصنوعة من الأوستنيتي وسبائك النيكل الفائقة - مع ضمان الامتثال لختم ASME B16.5.

الشكل 1: يتحقق مقياس الارتفاع الرقمي من عمودي وجه الحافة المصنوعة من الفولاذ المقاوم للصدأ بدقة.

كيف يمكن لإدارة معدل التغذية الدقيقة القضاء على مخاطر تسرب الحشية؟

يؤدي معدل التغذية غير المتحكم فيه في مواجهة الحافة إلى تسرب الغاز عالي الضغط بسبب عمق الأخدود الخاطئ ودرجة الميل. فهو يمنع المرونة من التدفق عبر الأخاديد الموجودة على السطح، وبالتالي يؤدي إلى مسار تسرب. الإدارة السليمة لمعدل التغذية. توفر خدمة مواجهة الحواف باستخدام الحاسب الآلي هندسة نسيج وفقًا لمتطلبات ASME B16.5:

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> <تر> المعلمة معدل التغذية غير المنضبط إدارة دقيقة لمعدل التغذية <تر> توحيد عمق الأخدود ما يصل إلى ±0.08 مم بين OD وID بسبب دورة في الدقيقة ثابتة عمق أخدود موحد 0.05-0.12 مم نتيجة لتنظيم تغذية التصنيع باستخدام الحاسب الآلي المعدل وCSS <تر> درجة الملمس (الأخاديد/البوصة) أكثر من 45-55 من الأخاديد، مما يؤدي إلى سوء التصاق الحشية مستقر عند 45-55 أخاديد/بوصة وفقًا لمعايير ASME B16.5 بسبب التصنيع الدقيق للشفة​ <تر> ثبات خشونة السطح يختلف Ra حتى ±1.2 ميكرومتر بسبب الثرثرة وتوليد الحرارة ثبات خشونة السطح Ra يصل إلى ±0.3 μm بسبب بيانات القطع الجيدة <تر> معدل فشل اختبار التسرب يبلغ متوسط الصناعة 8-12% من التسربات لكل API 6FB (استطلاع API 202 أقل من 0.5% بسبب نتائج الاختبار المجمعة <اقتباس>

يضمن CSS عمقًا موحدًا للأخاديد على جميع أسطح الفلنجات بمعدل تغذية 0.2-0.4 مم/دورة. لن تكون هناك حاجة إلى أي تسرب صغير أو أي عملية أخرى. إن مراعاة معلمات التصنيع باستخدام الحاسب الآلي من أجل توفير اللمسة النهائية للسطح المطلوب سيضمن الامتثال الكامل لجميع متطلبات ASME على الفور. وهذا هو أفضل مثال على عائد الاستثمار فيما يتعلق بتكلفة تصنيع الفلنجات باستخدام الحاسب الآلي.

ما هي الأشكال الهندسية لإدراج الكربيد التي تعمل على تحسين مواجهة شفة الفولاذ المقاوم للصدأ؟

يمكن أن تكون زيادة خشونة السطح وضغوط الشد بنسبة 40% نتيجة لتشطيب السطح وتكوين حافة متراكمة عند المعالجة باستخدام الإدخالات التقليدية. ستساعد الهندسة المثالية لإدخالات الكربيد في خدمات التصنيع باستخدام الحاسب الآلي على تجنب هذه المشكلة، وسيتوافق السطح مع معيار ASME B16.5:

زاوية مشط موجبة كبيرة للقص

يرجع سبب انخفاض إجهاد الشد للسطح بنسبة 40 بالمائة إلى زاوية الجرف، وهي موجبة وقياسها 15 درجة. تسمح عملية التصنيع هذه بالحصول على سطح بدون شقوق صغيرة ومنطقة تصلب العمل؛ وبالتالي من الممكن زيادة قوة التعب. تتطلب عملية المعالجة الدقيقة للشفة عملية المعالجة الدقيقة باستخدام الحاسب الآلي لضمان توافق الإدخال مع المادة.

كسارة الرقائق وطلاء PVD TiAlN

يمنع قاطع الرقاقة المخصص التفاف الرقاقة، كما يعمل طلاء PVD TiAlN على تقليل الاحتكاك وتراكم الحواف. تم زيادة عمر الأداة بنسبة 180% مقارنة بالمدخلات التقليدية - مما يعني تقليل الوقت المستغرق في تغيير الأدوات. تعني التغييرات الأقل في الأدوات أنه لن تكون هناك علامات متبقية على السطح وتقليل وقت التوقف عن العمل، مما يزيد من أداء المعدات. هذه هي الفكرة الرئيسية وراء حلول الحواف المخصصة باستخدام الحاسب الآلي، والتي تستخدم التصنيع باستخدام الحاسب الآلي المخصص لسبائك الفولاذ المقاوم للصدأ.

تبريد داخلي عالي الضغط

ونتيجة لذلك، يضمن المبرد المقدم من خلال طرف الإدخال عند 70 بار عدم تجاوز درجة الحرارة في منطقة القطع 300 درجة مئوية، ولن يحدث تليين حراري أو تراكم الحواف. ولهذا السبب من الممكن الحصول على Ra 3.2–6.3 ميكرون بشكل موحد على كامل سطح الحافة، بما في ذلك القطر الخارجي والفتحة الداخلية. نحن شركة مصنعة للحافة الصناعية ونستخدم مورد التصنيع باستخدام الحاسب الآلي من الدرجة الأولى للتحكم في عملية تشطيب سطح الختم.

<اقتباس>

نظرًا للجمع بين زاوية الجرف 15° وقاطع الرقائق وطلاء TiAlN ونظام التبريد الداخلي بجهد 70 بار، لا يوجد أي تهديد بتصلب العمل أو تراكم الحواف. يبلغ عمر الأداة ثلاثة أضعاف، خشونة السطح متوافقة مع المتطلبات، ولا يوجد وقت للتغيير. بهذه الطريقة، تضمن التقنية نتائج جيدة في تصنيع الفلنجات المصنوعة من الفولاذ المقاوم للصدأ؛ كما أنه يقلل من تكلفة القطعة ويعطي نتائج جيدة في اختبار ضغط الغاز من المحاولة الأولى.

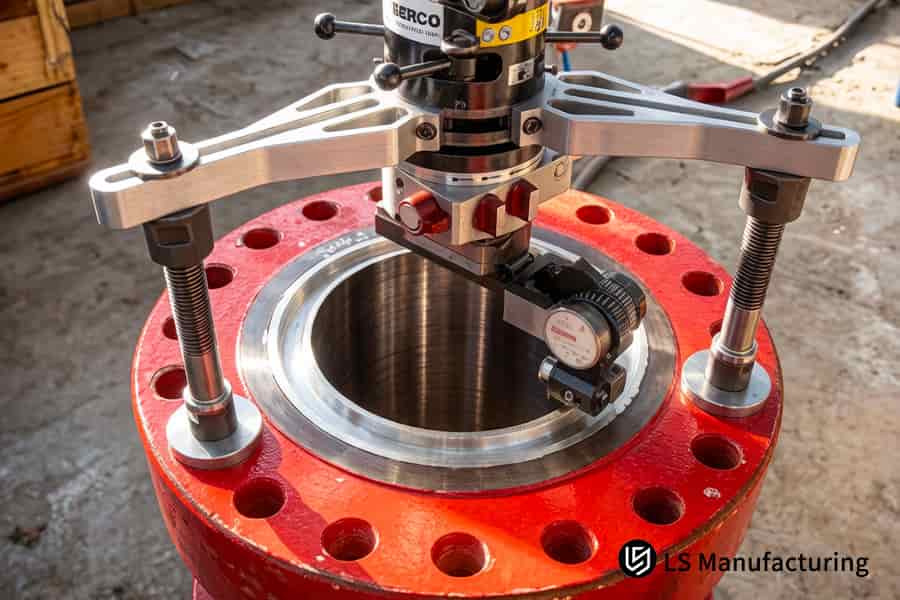

الشكل 2: مشابك تثبيت هيدروليكية شفة من الفولاذ الكربوني لتجميع صمام الضغط العالي.

كيف تمنع التركيبات المخصصة الاهتزاز أثناء طحن الفلنجة ذات الجدار الرقيق؟

تتعرض الفلنجات ذات الجدران الرقيقة التي تبلغ نسبة سمك الجدار إلى القطر أقل من 1:20 إلى الاهتزاز عند الترددات المنخفضة أثناء الطحن؛ وهذا يؤدي إلى مشاكل في خط الموجة، مما يؤثر على قدرة الختم. تعمل التركيبات المخصصة على تقليل سعة الاهتزاز من 18 ميكرومتر إلى أقل من 2 ميكرومتر وتساعد في تشكيل الأخاديد مع انحراف الزاوية ±15° والاستدارة أقل من 0.02 مم. هذا يعمل تصميم تركيبات التصنيع باستخدام الحاسب الآلي​ على التخلص من الخردة وإعادة العمل:

قاعدة مدعومة بالفراغ مع مشبك هوائي متعدد النقاط

• يزيل الانحناء الكابولي: توزيع الحمل المتساوي يمنع الانحراف.
• فائدة العملاء: عملية تصنيع موثوقة بدون خطوط نمط موجية. فهو يساعد في تنفيذ المعالجة الدقيقة للشفاه.​

شريط التخميد لضبط التردد

1. يعمل على إزاحة التردد الطبيعي بعيدًا عن دوران المغزل: يتم امتصاص الطاقة، وتقل الاهتزازات بنسبة 90%.
2. فائدة العملاء: تحسين طول عمر الأداة، وعدم وجود خردة أخدود RTJ. تُستخدم كجزء من حلول الحواف المخصصة باستخدام الحاسب الآلي من خلال التحكم في اهتزازات التصنيع باستخدام الحاسب الآلي.

التحقق من صحة الحلقات الرقيقة الجدار في العالم الحقيقي

• النتائج المقاسة: الاهتزاز 18 إلى 2 ميكرومتر؛ زاوية الأخدود ±15°؛ الاستدارة <0.02 مم.
• فائدة العميل: فحص النجاح لأول مرة، لا حاجة إلى إعادة العمل. تُستخدم كجزء من تصنيع الفلنجات المخصصة مع مراقبة جودة التصنيع باستخدام الحاسب الآلي.

<اقتباس>

يعمل التثبيت متعدد النقاط وقضيب التخميد بمساعدة الفراغ على تقليل الاهتزاز بنسبة 90%، من 18 ميكرومتر إلى أقل من 2 ميكرومتر. يمكنك إنتاج زوايا أخدود RTJ بـ ±15° واستدارة أقل من 0.02 مم في كل شفة ذات جدار رقيق. التحكم في التسامح مع التصنيع باستخدام الحاسب الآلي يضمن عدم وجود عيوب في الخط الموجي وإهدار موانع التسرب الحرجة الصحيحة لأول مرة. سيوفر لك الأداء المثبت أخاديد RTJ التي تلبي أصعب مواصفات الغاز البحري وعالي الضغط دون أي معالجة ثانوية.

ما الذي يتحكم في التكلفة الإجمالية لعمليات تصنيع الفلنجات بدقة OEM؟

برامج تشغيل تكلفة شفة OEM: المواد والإعداد والأدوات والفحص. يؤدي التحول من تصنيع القضبان إلى الطرق القريبة من الشبكة باستخدام أتمتة التصنيع باستخدام الحاسب الآلي​ إلى رفع إنتاجية المواد من 35% إلى 72%، مما يقلل وقت الدورة من 45 إلى 18 دقيقة. تنخفض تكلفة القطعة الواحدة بنسبة 32% بدقة ±0.01 مم. حلول الفلنجات CNC المخصصة لدينا​ تعمل على توسيع نطاق ذلك عبر الأحجام:

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 180.859 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> عامل التكلفة الآلات التقليدية لتصنيع القضبان تزوير شبه شبكي + CNC فعال استخدام المواد 35% (نفايات كبيرة من القطر الخارجي للقضيب إلى القطر الخارجي للشفة) 72% (فارغ مزورة على شكل شبكة تقريبًا) مدة الدورة لكل قطعة 45 دقيقة (مغزل فردي، تحميل يدوي) 18 دقيقة (عمود دوران مزدوج مع تحميل تلقائي) استهلاك الأداة مرتفعة بسبب التخفيضات المتقطعة في مخزون الحانات تم التخفيض بنسبة 40% باستخدام التصنيع باستخدام الحاسب الآلي تحليل التكلفة للإدراجات تكلفة الفحص يتطلب فحص CMM يدويًا بنسبة 100% يؤدي الفحص أثناء العملية إلى تقليل وقت الفحص بنسبة 50% <اقتباس>

يوفر الجمع بين DFM والطرق القريبة من الشبكة وعملية المغزل المزدوج وقت دورة أقل بنسبة 37% وتخفيضًا بنسبة 32% في سعر القطعة. يتم تقليل هدر المواد إلى النصف، وإطالة عمر الأداة، وتبسيط عملية الفحص - كل ذلك بتفاوت ±0.01 مم. توفر منهجية تشغيل الإنتاج أسعارًا تنافسية لتصنيع الفلنجات. ارجع إلى هيكل التكلفة لتعزيز جهود التوريد لديك، والتحكم في تكلفة تصنيع الحافة باستخدام الحاسب الآلي.

Figure 3: Inside micrometer verifies bore diameter of flange mounted on large pipeline section.

How To Achieve Exact Ra Values For Ring Type Joint (RTJ) Flange Grooves?

RTJ flange grooves need sidewall roughness as low as Ra 1.6 microns or Ra 0.8 microns for metal ring gasket sealing in deep sea and high pressure gas applications. Form tools create built up edge, thus destroying surface integrity and causing leaks. A CNC machining technology that involves the use of helical interpolation and precision ground carbide tooling avoids this defect and gives consistent dry gas seal level contact:

Custom 23° Side-Angle Carbide Tooling

A precision-ground carbide tool with micro-edge sharpening does not allow the build-up edge at all even when cutting very difficult stainless steel alloy. You get an exact control of sidewall angle with accuracy ±0.1° and Ra stability as low as 0.6 µm for each of grooves. The method of precision flange machining is based on the expertise that allows us to make the tool geometry fit RTJ profile requirements exactly without any guessing.

Helical Interpolation Milling Process

Instead of single-point forming of RTJ, incremental cutting is used. It distributes cutting forces evenly and helps prevent chatter and heat concentration through the whole groove depth. There are no step lines and no witness marks on the surface of the finished product thanks to our flange face CNC machining service and CNC machining capability optimized for deep-groove RTJ.

Micro-Finish Polishing Pass

In the last pass, the last micron of surface roughness is removed to provide dry-gas seal contact finish between the ring and the groove walls. The result is perfect sealing performance under extremely high pressure without secondary polishing work. Our CNC flange facing service employ the polishing process on a CNC machining system to ensure that Ra and angle tolerances are held constant during production.

<اقتباس>

Utilization of a 23° side-angle ground carbide tool, helical interpolation, and micro-finish polishing provides RTJ groove sidewall Ra of 0.6 μm with angle tolerance of ±0.1°. It removes any build up edge and witness marks and eliminates the need for secondary finishing.

Why Is DFM Engineering Intervention Essential Before Batch Flange Quoting?

DFM engineering will usually find unnecessarily high tolerances or unmachinable features such as sharp corners that increase the price quotation by more than 50%. This is because the DFM engineering process takes place within two hours of inquiry through the CNC machining cost analysis that optimizes relief grooves, corner radii, and roughness zones. This results in a machining time saving of 28%, and here is the competitive bid:

Overtight Tolerance Review

• Identify unnecessary specs: Non-sealing areas do not need Ra 1.6 μm and ±0.01 mm.
• Customer benefit: You save on over machining. This custom flange manufacturing process involves CNC machining design review to identify inflated specifications.

Machinability Optimization

1. Redesign relief grooves and corner radii: Avoid cracking and broken tools during production.
2. Customer benefit: Machining time reduces by 28% resulting in reduced part costs. You get a competitive flange machining quote confirmed for CNC machining.

Strategic Roughness Zoning

• Separate sealing vs non-sealing surfaces: Finishing should be done only where gasket comes into contact.
• Customer benefit: You preserve the integrity of the seal and shorten cycle time. The custom CNC flange solutions package maximizes results in CNC machining supplier selection.

<اقتباس>

2-hour DFM engineering gets rid of all the design defects increasing quotes by 50% and more. With optimized tolerances, geometry, and roughness zones, you get an 28% shorter cycle time and a competitive flange machining quote. This means that you will be able to win the project bid while keeping its high-quality standards intact and avoiding cracks in production.

Figure 4: Dual spindle machine drills bolt holes in stainless steel flange simultaneously.

Case Study: LS Manufacturing Custom CNC Inconel 718 Flanges For Marine Off-Shore Rig

An off-shore rig project was experiencing extremely high rates of failure with Inconel 718 ANSI 1500# flanges: original machining resulted in flatness of 0.08 mm against the required ≤ 0.025 mm, which led to 22% leak rate. Per unit price rose to $680, and delivery delay was six weeks behind schedule, putting into question the whole platform schedule. Precision CNC machining services was introduced as solution to all the root causes:

تحدي العميل

Conventional turning of Inconel 718 resulted in fast tool wear and consequently, reduced flatness up to 0.08 mm – three times higher than 0.025 mm tolerance. Leaks detected at 22% rate forced additional expenses for reworking and rejection. Cost per piece was at USD 680 with six weeks delay, exceeding budget limitations. Work hardening of Inconel 718 requires high volume CNC machining experience.

حل التصنيع LS

Inserts made from PVD-coated ceramics, utilizing 80 bar through-spindle coolant, brought down the temperature during cutting below 300°C, thus removing any wear in tools as a variable. Floating fixture utilizing hydraulic pressure minimized clamping forces, while optimized feed rates held Ra at 3.2 μm. This method of advanced CNC machining techniques assured that each pass created an undistorted surface.

النتائج والقيمة

Flats were kept at 0.012 mm, half of the tolerance required, and 100% passed 25 MPa tests. The cycle time was reduced by 55%, bringing down the cost from $680 to $390. Delivery was shortened from six weeks to 12 days. SCC fatigue life increased by 300% in seawater, surpassing DNV criteria. By leveraging aerospace CNC machining services, you have got a dependable supply chain at 43% lower cost.

<اقتباس>

By using PVD coated ceramic tools, 80 bar cooling system, hydraulic fixturing, and feeds optimization, this method provided 0.012 mm flatness, 100% leak free test, and 55% reduction in cycle time. You have been getting flanges at 43% lower cost with 12 days’ delivery period, and tripled SCC fatigue life in seawater compared to DNV standards.

Want to eliminate flange leaks and cut cost by 43% with 12-day delivery instead of six weeks? Request a precision-machined Inconel 718 quotation backed by proven CNC process control.

الأسئلة الشائعة

1. What is the typical surface roughness (Ra) for CNC machined flange faces?

Standard raised face flanges must have a surface roughness of 3.2 to 6.3 μm with a serrated finish, whereas the grooves for Ring Type Joint should have Ra 0.8 to 1.6 μm. LS Manufacturing is capable of producing such finishes using automated CSS algorithms and dedicated finishing tool paths through profilometer verification.

2. How does LS Manufacturing prevent flange body warping during thin-wall CNC turning?

LS Manufacturing prevents distortion of thin-walled parts by using customized multi-point hydraulic soft jaws to distribute clamping force evenly, optimizing hydraulic pressure settings and performing multi-pass finishing passes with a depth less than 0.1 mm to allow gradual stress relief without any deformation of the flange body.

3. Which materials can LS Manufacturing process for custom flange manufacturing?

LS Manufacturing mills a wide range of metals such as carbon steel A105, stainless steel 304/316L, duplex steel 2205/2507, and super alloys such as Inconel 718, and Hastelloy C-276 all with complete material test report (MTR) traceability according to EN 10204 3.1 for each batch of materials utilized.

4. How can I lower my custom CNC flange machining cost without sacrificing quality?

Upload your drawings and receive a free DFM evaluation from LS Manufacturing; we advise changing the process from bar stock into forgings to save on waste, and relaxing surface roughness tolerances of non-sealing surfaces to decrease production time without compromising quality.

5. What tolerance levels can LS Manufacturing guarantee for precision flange machining?

The LS Manufacturing company provides a guarantee of flange faces' flatness tolerance of ≤0.015 mm, pitch diameter tolerance of RTJ grooves of ±0.025 mm and angular tolerance of ±15° that are confirmed via CMM inspection with reports provided in every shipment, thus complying with ASME B16.5 and API 6A standard specifications for high-pressure sealing applications.

6. How fast can I receive an official flange machining quote from LS Manufacturing?

As soon as you submit 3D CAD files (STEP, IGES), our engineers will assess the DFM feasibility and offer possible material and technological changes with a detailed quotation that will include all the machining processes, inspection procedures and packaging details in 24 hours.

7. What post-processing or surface treatment options are available for machined flanges?

LS Manufacturing offers complete post-process services such as electroless nickel plating (ENP), phosphating, passivation, anti-corrosion paint coatings, and heat treatment services including solution annealing and stress relieving, tailored to suit the needs of your chemical, oil, or cryogenic applications.

8. Why choose LS Manufacturing over local portable flange facing operators for high-volume orders?

LS Manufacturing utilizes high-precision 5-axis CNC lathes equipped with automatic bar feeders to achieve up to 500% more efficiency than portable flange facing machines, better batch-to-batch consistency for threading and grooving operations, full ISO 9001 certification, and reduced costs per unit.

الملخص

Precision of CNC machining of flange sealing surfaces provides protection from leaks and increases durability when operating at high pressures. LS Manufacturing manages tool parameters, feed speed, and clamping force in order to avoid warpage and surface irregularities of stainless steel and high-temperature alloy materials. Thanks to ISO certification, advanced CNC turning, CMM measuring, and a database of materials, we produce defect-free custom flanges for our international heavy industry customers.

Facing the problem of flange leakage, delay, or increased prices? Click "Get a Free Quote" to submit your 2D/3D drawing files. Our senior engineers will analyze your design for free and give an accurate production price estimate within two hours.
