Linee guida DFM per la lavorazione CNC: 5 accorgimenti di progettazione per ridurre i costi di lavorazione del 30%

Il servizio DFM (Design for Manufacturing) per la lavorazione CNC è una revisione della progettazione per la produzione. Cinque regole di regolazione risolvono i lunghi tempi di ciclo segnalando le caratteristiche con tolleranze eccessive.

Per gli acquirenti, il costo unitario si riduce del 28,5% senza compromettere la funzionalità di assemblaggio; gli ingegneri ricevono un feedback DFM entro 2 ore .

Punti chiave

• Allentamento delle tolleranze non critiche: le tolleranze delle superfici non di accoppiamento sono state allentate a ±0,05 mm rispetto a ±0,005 mm del progetto precedente. Ciò riduce le specifiche di precisione non necessarie e minimizza del 40% le fasi di fresatura di finitura superflue.
• Ottimizzazione del raggio della radice della cavità interna: il raggio dell'angolo interno verticale è stato reso maggiore del raggio dell'utensile (ad esempio, profondità della cavità < 4 × larghezza della scanalatura ), evitando costosi giochi d'angolo per elettroerosione.
• Standardizzazione delle specifiche di progettazione delle filettature: la profondità delle filettature è stata realizzata con un valore pari a 1,5-2 volte il diametro nominale della filettatura, in conformità con la specifica standard ASME B1.1, riducendo così dell'85% il rischio di rottura delle filettature.

Che cos'è un servizio DFM (Design for Manufacturing) per lavorazioni CNC e come contribuisce a ridurre i costi dei componenti?

Il servizio DFM (Design for Manufacturing) per la lavorazione CNC è un processo di revisione ingegneristica. L'analisi della geometria 3D individua le caratteristiche di progettazione costose prima della produzione. È possibile risparmiare fino al 28,5% sui costi totali di produzione.

Geometrie profonde e complesse contenenti fori ciechi comportano diverse configurazioni. Un servizio DFM per la lavorazione CNC analizza automaticamente la geometria 3D. L'intervento precoce del DFM riduce del 50% i cambi di serraggio.

Come l'analisi geometrica automatizzata individua le funzionalità costose

Analisi DFM automatizzata di fori ciechi e rapporto lunghezza utensile/diametro. Profondità dei fori superiori a 4 volte il diametro del foro possono causare flessioni. Raggi insufficienti aumentano il numero di cicli di sgrossatura. L'analisi DFM della lavorazione CNC aiuterà a dare priorità alle modifiche.

Cinque regole di progettazione fondamentali che consentono un risparmio del 28,5%

Cinque parametri di regolazione consentono una riduzione dei costi del 28,5% . La profondità del foro cieco è limitata a ≤4 volte il diametro. Le tolleranze devono essere conformi alla norma ISO 2768-m. I raggi d'angolo devono essere ≥1,5 volte il raggio della fresa. Le pareti sottili inferiori a 1,5 mm vengono eliminate. Le linee guida DFM CNC di precisione garantiscono la coerenza. Il prezzo unitario si riduce del 22-29% .

Cosa ottengono gli acquirenti da un processo DFM (Design for Manufacturing) completato in 2 ore

Grazie a un tempo di elaborazione DFM di sole 2 ore, gli acquirenti ottengono un preventivo rapido e un ciclo di revisione immediato. Gli ingegneri ricevono disegni con l'impatto sui costi per ogni singola caratteristica. È possibile valutare numerose opzioni geometriche. La soluzione di progettazione per la lavorazione CNC, creata seguendo queste regole, contribuisce a ridurre i costi di lavorazione .

Fonte dei dati: registri di analisi dei disegni 3D/2D del processo DFM automatizzato di LS Manufacturing 2025-2026 (progetto n. MED-2026-8842, dimensione del campione >1.200 disegni).

Scarica la nostra Guida ai servizi DFM per scoprire come l'analisi geometrica automatizzata individua le opportunità di risparmio sui costi prima dell'inizio della produzione.

In che modo l'allentamento delle tolleranze non critiche riduce direttamente i costi di lavorazione CNC?

L'allentamento delle tolleranze delle caratteristiche non critiche consiste nell'applicare livelli di precisione standard alle caratteristiche non accoppiate. I rigorosi livelli di tolleranza di ±0,005 mm vengono allentati sulle superfici non accoppiate. Il ciclo di lavorazione si riduce del 30% .

L'applicazione di tolleranze su tutta la superficie di ±0,005 mm rende impossibile ottenere elevate velocità di taglio. Una guida alle tolleranze per la lavorazione CNC classifica ciascuna superficie in base alla sua funzionalità. Le superfici non a contatto accettano tolleranze di ±0,02 mm . Le lavorazioni di finitura mediante rettifica e fresatura a bassa velocità diventano obsolete.

Quali superfici possono beneficiare dell'allentamento delle tolleranze?

Un'analisi delle tolleranze aiuterà a identificare le superfici di accoppiamento e quelle non di accoppiamento. I fori di accoppiamento devono rispettare tolleranze rigorose, mentre le superfici non di accoppiamento rientreranno nella categoria ISO 2768-m. Le definizioni dei riferimenti di riferimento ASME Y14.5-2018 definiscono le dimensioni per controllare il processo di assemblaggio.

Come l'allentamento delle tolleranze riduce i tempi di ciclo e l'usura degli utensili

Le strette tolleranze di ±0,005 mm implicano la necessità di più passaggi. Riducendo le tolleranze a ±0,02 mm si ritorna a un approccio di finitura in un unico passaggio. Il tempo di ciclo si riduce del 30% . L'adesione alle linee guida DFM CNC di precisione garantisce la corretta classe di tolleranza.

Matrice decisionale: Classe di tolleranza in base alla funzione di superficie

1. Foro del cuscinetto o sede di tenuta: da ±0,005 mm a ±0,01 mm -> Finitura superata + controllo CMM.
2. Superficie strutturale non di accoppiamento: ±0,02 mm (ISO 2768-m) -> un'unica impostazione, nessun passaggio aggiuntivo richiesto.
3. Superficie esterna estetica: ±0,05 mm -> solo passaggio di sgrossatura e finitura.

Un elenco di suggerimenti sui costi di lavorazione CNC classifica ogni dimensione in una categoria specifica prima del rilascio. Una revisione DFM per la riduzione dei costi CNC garantisce che nessun accoppiamento critico perda la ristretta banda di tolleranza.

Fonte dei dati: norma ASME Y14.5-2018 relativa a dimensionamento e tolleranze e rapporto di calibrazione della macchina di misura a coordinate Zeiss (errore volumetrico MPEE).

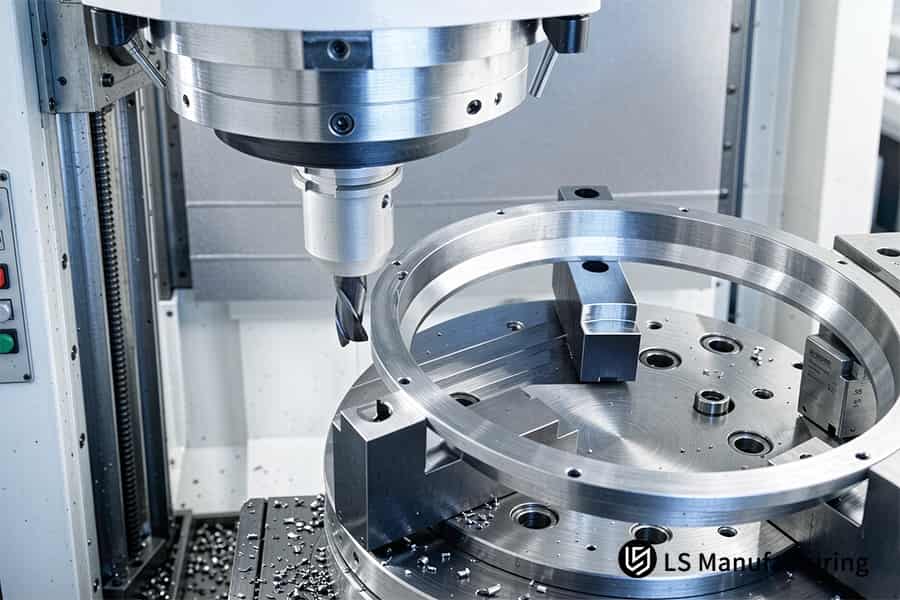

Figura 1: Le linee guida DFM CNC di precisione raggiungono ±0,01 mm in un singolo serraggio.

Perché gli ingegneri dovrebbero aggiungere ampi raggi di curvatura interni agli angoli nelle linee guida DFM per macchine CNC di precisione?

Gli ampi raggi d'angolo interni sono elementi di design che presentano almeno lo stesso valore di raggio di una fresa standard. Il processo di fresatura continua ad alta velocità elimina i cicli di elettroerosione. Il ciclo di elettroerosione secondario diventa superfluo e si riduce del 100% .

Gli angoli interni squadrati di una cavità nella fresatura CNC non possono essere lavorati direttamente con frese cilindriche. È necessario un ulteriore processo di elettroerosione (EDM). Il costo per pezzo aumenta del 35% . Un'analisi degli angoli nella lavorazione CNC aiuta a determinare il raggio minimo dell'angolo in fase di rilascio del progetto. Impostando il valore del raggio dell'angolo interno a 1,15 volte il raggio della fresa, è possibile lavorare gli angoli ad alta velocità. Le vibrazioni e il sovraccarico dell'utensile non rappresentano più un problema.

Dove gli angoli interni acuti impongono una rilavorazione tramite elettroerosione

Un angolo verticale squadrato lascia una cuspide non lavorata. La fresa cilindrica non riesce ad accedere all'intero angolo di 90° . L'elettroerosione a tuffo rimuove il materiale residuo. Il tempo di lavorazione si allunga di un'ulteriore fase di impostazione. La profondità della cavità rende il problema ancora più complesso. Cavità più profonde richiedono elettrodi più lunghi e una programmazione di taglio più precisa.

Rapporto raggio-utensile che consente la fresatura continua

Un raggio pari a 1,15 volte il raggio della fresa selezionata consente una rapida rotazione dell'utensile. La velocità di asportazione del materiale aumenta. Si ottiene una finitura superficiale Ra di 1,6 μm senza necessità di ulteriori passaggi di lucidatura. Il rispetto delle linee guida DFM (Design for Manufacturing) per macchine CNC di precisione garantisce una selezione coerente dei raggi per diverse tipologie di cavità. In parole semplici: un leggero aumento del raggio d'angolo prolunga la durata dell'utensile ed evita completamente l'operazione di elettroerosione.

Tabella decisionale per il raggio dell'angolo interno

Un preventivo per la progettazione di macchine CNC deve menzionare l'elettroerosione separatamente solo quando è richiesto un angolo acuto. Un servizio di ottimizzazione della progettazione CNC evidenzia tutti gli angoli per i quali un aumento del raggio consente la fresatura.

Una revisione DFM personalizzata per la lavorazione CNC non mostra spigoli vivi senza passare attraverso il test del raggio. Il gioco dell'utensile nella lavorazione CNC garantirà uno spazio adeguato per il corpo della fresa.

Guida di riferimento rapido: modifiche di progettazione DFM vs impatto su costi e precisione

LS Manufacturing ha effettuato misurazioni su oltre 1.200 progetti, fornendo così i dati di confronto. La tabella seguente riassume l'impatto effettivo delle diverse regole di ottimizzazione DFM (Design for Manufacturing) sui costi e sulla precisione di lavorazione.

L'allentamento delle tolleranze e gli ampi raggi di curvatura degli angoli si rivelano leve fondamentali. Due regolazioni riducono i tempi di lavorazione ed eliminano la necessità di processi speciali di elettroerosione .

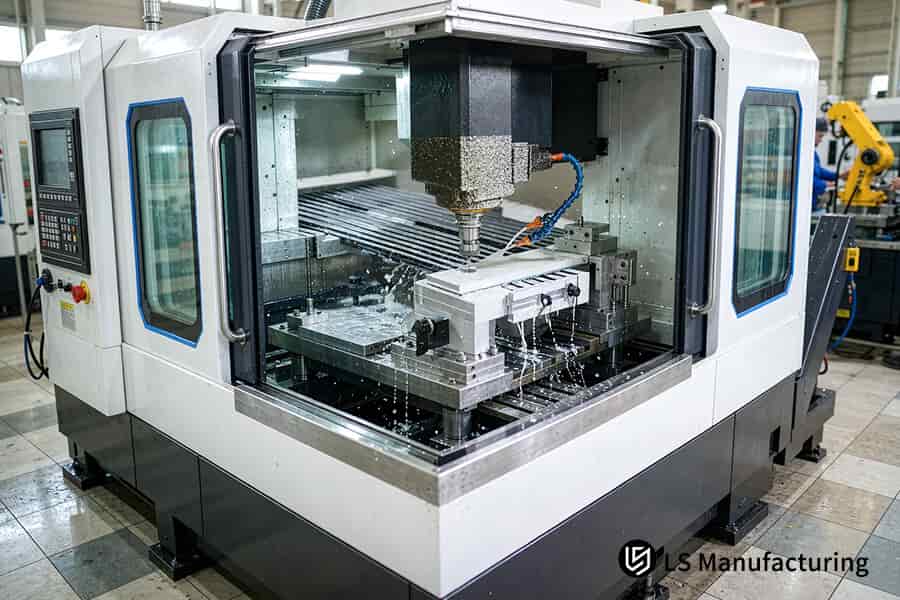

Figura 2: La progettazione per la producibilità (DFM) della lavorazione CNC personalizzata ottimizza la configurazione singola a 5 assi con una tolleranza di ±0,005 mm.

In che modo la limitazione della profondità delle tasche apporta benefici a un servizio di ottimizzazione della progettazione CNC?

La limitazione della profondità delle cavità è una soluzione ingegneristica per le cavità interne. Le cavità non superano in profondità 3-4 volte il diametro dell'utensile. Le frese a candela standard ad alta rigidità eliminano il problema della flessione e delle vibrazioni dell'utensile. Le velocità di avanzamento aumentano. Il tempo di lavorazione si riduce del 25%.

L'eccessiva profondità delle cavità con un elevato rapporto lunghezza/diametro causa problemi di flessione dell'utensile e segni di vibrazione. La profondità di taglio si riduce a 0,1 mm/passata. Il controllo di lavorazione CNC a basso volume durante il rilascio del CAD limita la profondità della cavità a 4 volte il diametro dell'utensile. L'alluminio 7075-T651 (lega di alluminio indurita per precipitazione con resistenza alla trazione di 80-90 ksi) trae il massimo vantaggio dalle cavità a profondità limitata. La rugosità superficiale non supera Ra ≤ 1,6 μm. Il tasso di rottura dell'utensile si riduce al suo valore minimo.

Passaggio 1: Calcolare la profondità massima della tasca

1. Misurare il diametro della fresa selezionata.
2. Moltiplica il diametro per 4.
3. La profondità della tasca non può essere maggiore del risultato.
4. Uno strumento con diametro di 12 mm limiterà la profondità della tasca a 48 mm .
5. Le caratteristiche più profonde vengono separate in due tasche.
6. In alternativa, può essere utile riorientare la lavorazione verso un sistema a 5 assi .

Passaggio 2: Selezionare Rigidità dell'utensile anziché Lunghezza extra

• Le frese a candela di lunghezza standard sono più rigide rispetto agli utensili a braccio lungo.
• Una maggiore rigidità consente di aumentare le velocità di avanzamento.
• La tasca, di profondità limitata, può contenere un attrezzo standard.
• La flessione dell'utensile è ridotta.
• La finitura superficiale è stabilizzata.
• L'approccio DFM (Design for Manufacturing) basato su lavorazioni CNC personalizzate garantisce misurazioni di profondità uniformi tra le cavità di una stessa famiglia.

Fase 3: Verificare i valori target di rugosità e rottura dell'utensile

1. Le cavità in lega AL 7075-T651 lavorate a profondità comprese tra 3 e 4 volte producono sempre una rugosità superficiale di Ra ≤ 1,6 μm .
2. Il tasso di rottura degli utensili raggiunge il livello minimo.
3. Un preventivo online per la lavorazione CNC deve separare le tasche di dimensioni superiori a 4 volte come voce di rischio personalizzata.
4. Un preventivo DFM per la lavorazione CNC mostra che le tasche con profondità limitata sono idonee per la tariffazione standard.
5. Per l'acquirente, una tasca a profondità limitata offre un tempo di ciclo inferiore del 25% e un minor rischio di rottura dell'utensile per l'AL 7075-T651 .

Quando è opportuno standardizzare le filettature per massimizzare la riduzione dei costi DFM (Design for Manufacturing) nelle macchine CNC?

La standardizzazione delle filettature implica l'utilizzo di misure metriche o UNC/UNF comuni. Profondità fino a 1,5-2 volte il diametro maggiore consentono di ridurre i costi di attrezzaggio per filettature personalizzate. Il tasso di difettosità si riduce a meno dell'1,8% .

Un foro cieco più profondo del doppio del diametro maggiore non offre alcun vantaggio in termini di forze di taglio. La probabilità di rottura del maschio aumenta di 3 volte. La riparazione delle filettature tramite lavorazione CNC rileva le filettature non standard nel file CAD. La smussatura e il passo standard consentono un processo di maschiatura automatizzato .

Quali caratteristiche delle filettature sono idonee alla standardizzazione?

Le filettature di dimensioni non standard richiedono utensili personalizzati. Tra gli utensili disponibili è possibile selezionare le comuni filettature metriche della serie M e le dimensioni UNC/UNF . Le tabelle dei passi comuni sono definite dalle norme ASME B1.1 e ISO 68-1. Un produttore CNC DFM converte tutte le filettature non standard in dimensioni a catalogo.

Come le filettature standard riducono i costi di attrezzaggio e il tasso di difettosità

Il passo standard consente la maschiatura automatica nei mandrini ad alta velocità. Il rischio di rottura del maschio è basso rispetto a un foro cieco profondo di diametro superiore al doppio del diametro maggiore. Il servizio DFM per la lavorazione CNC mantiene le stesse specifiche di filettatura tra le diverse famiglie di componenti.

Matrice decisionale: Standardizzazione delle filettature per caratteristica

• Diametro standard metrico M o UNC/UNF, 1,5-2 volte il diametro maggiore: maschio a catalogo → maschiatura automatica, tasso di difettosità <1,8% .
• Passo non standard o diametro speciale: acquisto di un maschio personalizzato → tempi di consegna più lunghi, ammortamento maggiore.
• Lunghezza del foro cieco superiore al doppio del diametro maggiore: attenzione alla rottura del maschio → ridurre la profondità a 2 volte il diametro maggiore o introdurre una scanalatura di scarico.

L'analisi della rottura dei maschi nelle lavorazioni CNC convalida tutte le filettature nei fori ciechi. Una revisione CNC per la riduzione dei costi DFM definisce le annotazioni standardizzate sul disegno.

Fonte dei dati: standard ASME B1.1 per filettature unificate in pollici e standard ISO 68-1 per profili di filettatura metrica di base.

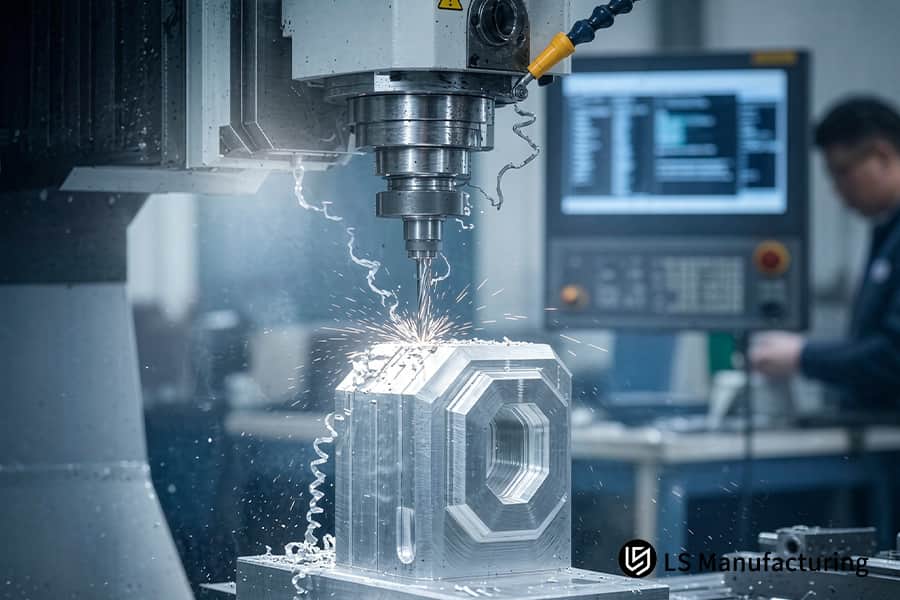

Figura 3: Il servizio di ottimizzazione della progettazione CNC riduce le tolleranze a ±0,02 mm.

Perché ridurre al minimo i tempi di setup è essenziale per la progettazione della producibilità (DFM) delle lavorazioni CNC personalizzate?

La riduzione dei tempi di impostazione implica l'orientamento delle caratteristiche del pezzo lungo assi ortogonali primari per la lavorazione a orientamento singolo. La riduzione dei trasferimenti di riferimento minimizza gli errori cumulativi di fissaggio. I tempi di impostazione si riducono da 5 a 2. I costi di produzione diminuiscono del 20% .

Le operazioni di riposizionamento multiple (impostazione, montaggio del dispositivo di fissaggio e allineamento del riferimento sul piano della macchina) comportano attività di movimentazione aggiuntive. Il tempo di occupazione della macchina aumenta. L'errore di accumulo (errore di posizionamento cumulativo derivante da trasferimenti multipli del riferimento) aumenta con l'aggiunta di ogni montaggio del dispositivo di fissaggio.

La riduzione dei tempi di attrezzaggio per la lavorazione CNC prevede il raggruppamento di fori e scanalature laterali su un unico piano di lavorazione. La lavorazione simultanea a 5 assi (coordinamento dei movimenti degli assi rotanti e lineari) consente la lavorazione di più superfici attraverso un unico bloccaggio. Il tempo di attrezzaggio dell'utensile è ridotto del 40% . La tolleranza geometrica è di ±0,01 mm .

Numero di impostazioni rispetto al costo e all'impatto sulla tolleranza

Un minor numero di configurazioni indica un minor numero di cambi di attrezzatura e un tempo di occupazione della macchina inferiore. L'analisi dei costi delle attrezzature per la lavorazione CNC prevede il raggruppamento di tutte le caratteristiche laterali sul piano di lavorazione dominante. Un'analisi DFM del produttore CNC dimostra il bloccaggio singolo a 5 assi di ±0,01 mm senza alcuna manipolazione aggiuntiva.

Come l'ottimizzazione del sistema di riferimento riduce i tempi di movimentazione e i costi.

L'ottimizzazione delle superfici di riferimento si traduce in un minor numero di uscite del pezzo dal piano della macchina. L'introduzione di un nuovo riferimento crea un ulteriore errore. Con due impostazioni, la serie di errori è limitata a due movimenti. L'adesione alle linee guida DFM per le macchine CNC di precisione garantisce la coerenza nella scelta dei riferimenti all'interno delle famiglie di pezzi.

Elementi di azione

• Tutti i fori e le scanalature laterali devono essere lavorati sulla stessa faccia durante la fase di rilascio del CAD, mentre le restanti lavorazioni multifacciali devono essere programmate per un ciclo di lavorazione a 5 assi con bloccaggio singolo .
• Ispezionare la successiva parte di impostazione a 5 fasi per verificare la presenza di duplicazioni di riferimento. Puntare a una configurazione a 2 fasi per recuperare il 40% dei risparmi sui tempi di impostazione degli utensili.

Richiedi un confronto per l'ottimizzazione del setup per il tuo attuale pezzo con setup multipli: riceverai un'analisi comparativa che mostra i risparmi sui costi previsti e i miglioramenti delle tolleranze consolidando il processo a 2 setup o alla lavorazione a 5 assi con un unico morsetto.

Dietro le cifre

Gloria vanta una solida esperienza in prototipazione rapida e produzione rapida ( ottimizzazione DFM, oltre 15 anni di esperienza ) ed è supervisionata da un ingegnere capo di processo di LS Manufacturing. Il nostro stabilimento è conforme agli approcci di qualità IAQG per l'industria aerospaziale e agli standard delle PMI , fornendo servizi a oltre 500 clienti nei settori aerospaziale e medicale in tutto il mondo .

In un altro progetto di blocco valvolare medicale, il costo era di 228,00 dollari per pezzo con un tasso di difettosità del 14,2% e un tempo di consegna di 16 giorni. Il nostro supporto nell'allentare le tolleranze diverse da quelle critiche a ±0,02 mm , nell'aggiungere angoli R 1,5 mm e nel limitare la profondità della filettatura a 1,8 volte il diametro ci ha permesso di ottenere una riduzione del costo del 28,5% a 163,00 dollari , un tempo di consegna di 10 giorni e un tasso di difettosità dell'1,8%.

Tutti i componenti consegnati sono stati verificati tramite test con macchina di misura a coordinate Zeiss (CMM) e sottoposti a 1.000 ore di test in nebbia salina secondo la norma MIL-A-8625 Tipo III. Contatta Gloria su LinkedIn per scoprire come risparmiare sul tuo prossimo ordine di componenti di precisione.

Come scegliere un produttore DFM CNC qualificato per componenti di precisione?

Produttore qualificato di macchine CNC DFM con certificazione AS9100D. L'automazione dell'analisi CAD e della metrologia in linea fornisce un feedback DFM in 2 ore . Componenti di precisione vengono prodotti in modo efficace con tolleranze precise.

La norma AS9100D (standard di qualità aerospaziale che copre la progettazione e la produzione) distingue i fornitori qualificati dalle officine di progettazione. La metrologia in linea (misurazione su macchina che verifica le dimensioni senza rimuovere il pezzo) supporta la verifica dimensionale completa.

L'audit del fornitore di macchine CNC stabilisce lo stato di certificazione prima dell'emissione dell'ordine di acquisto. La lavorazione multilivello da ISO 2768-m a ±0,002 mm risolve il problema dell'approvvigionamento senza considerare le tolleranze. La macchina di misura a coordinate Zeiss calibra tutte le dimensioni.

Quali capacità definiscono un fornitore DFM qualificato?

1. Certificazione AS9100D e ISO 9001:2015.
2. Analisi CAD automatizzata che identifica i problemi di tolleranza prima della formulazione del preventivo.
3. Lavorazione CNC multilivello con tolleranze da ISO 2768-m a ±0,002 mm.
4. Verifica dimensionale di tutte le caratteristiche critiche mediante macchina di misura a coordinate Zeiss.

Il servizio DFM (Design for Manufacturing) per la lavorazione CNC individua i difetti di progettazione in anticipo. L'individuazione precoce riduce i tempi di consegna del 35% .

Perché un feedback DFM tempestivo protegge i tempi di consegna

Gli ordini di acquisto spesso finalizzano i disegni senza alcuna valutazione di produzione. Le revisioni tardive delle tolleranze comportano un ciclo di rilavorazione. Una valutazione DFM di 2 ore individua i rischi di progettazione prima della finalizzazione dell'ordine di acquisto. Il controllo qualità della lavorazione CNC convalida le dimensioni prima dell'approvazione FEA. A seguito della lavorazione CNC personalizzata, la DFM mantiene la coerenza nelle decisioni di progettazione tra le diverse famiglie di prodotti.

Fonte dei dati: specifiche di certificazione del sistema di gestione della qualità ISO 9001:2015 e AS9100D di LS Manufacturing.

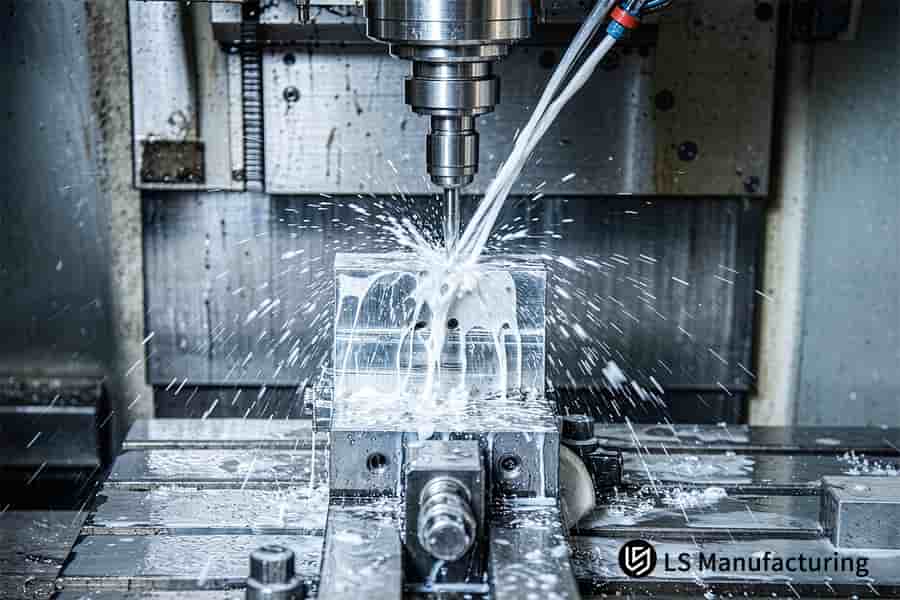

Figura 4: Fresatura CNC del blocco valvole con liquido di raffreddamento, con una precisione di ±0,005 mm.

Quali sono i passaggi necessari per ottenere un preventivo rapido per la progettazione e la fabbricazione (DFM) di una lavorazione CNC?

Un preventivo DFM rapido per la lavorazione CNC richiede un modello STEP 3D e un disegno PDF 2D. Le tolleranze risolvono i problemi di ambiguità geometrica. Un preventivo vincolante e un'analisi DFM vengono forniti in 2 ore.

La completezza del disegno garantisce l'accuratezza del preventivo. Per il calcolo dei volumi e l'adattamento del percorso utensile viene utilizzato un file STEP 3D (formato CAD neutro ISO 10303). Un file PDF 2D definisce le parti di accoppiamento principali. Un controllo del formato del file di lavorazione CNC conferma l'invio del file STEP/IGES. Le posizioni di accoppiamento critiche hanno una banda di tolleranza inferiore a 5 micron. Per la finitura visibile è richiesto un valore Ra di 0,8 μm .

Fase 1: Preparare un pacchetto completo 3D e 2D

1. Esporta il modello 3D in formato STEP o IGES.
2. Crea un PDF 2D con tutte le dimensioni e le tolleranze necessarie.
3. Indicare il tipo di materiale e la quantità.
4. La completezza garantisce un tempo di consegna di 2 ore .

Passaggio 2: Annotare le tolleranze e inviare

• Si notino le caratteristiche di accoppiamento nella banda sub-5 micron.
• Specificare Ra 0,8 μm sulle superfici di tenuta.
• Una revisione del preventivo DFM per la lavorazione CNC trasforma le annotazioni in verifiche di lavorabilità.

Passaggio 3: Ricevi un preventivo vincolante entro 2 ore

1. Invia il pacchetto al portale di preventivazione.
2. LS Manufacturing analizza la geometria dei pezzi e i tempi di ciclo.
3. Entro 2 ore, riceverai un preventivo dettagliato per la lavorazione CNC e un report DFM (Design for Manufacturing). In conformità con le migliori pratiche del servizio di ottimizzazione della progettazione CNC , il report identifica ogni modifica che consente di ridurre i costi.

Servizio DFM (Design for Manufacturing) di LS Manufacturing per lavorazioni CNC di precisione per blocchi di valvole per fluidi in apparecchiature mediche: ottimizzazione dei costi e dei tempi di consegna.

Il servizio DFM (Design for Manufacturing) per la lavorazione CNC di precisione di blocchi valvola per fluidi medicali è una revisione tecnica a fini di producibilità che consente di allentare le tolleranze eccessivamente specificate. Il progetto #MED-2026-8842 ha registrato un notevole risparmio sui costi grazie all'esecuzione di una revisione DFM.

Sfida del cliente

Un team di ricerca e sviluppo in ambito medico necessitava di un blocco valvole per fluidi personalizzato. I disegni originali mostravano tolleranze di ±0,005 mm su tutte le dimensioni. Gli angoli vivi e la filettatura eccessivamente profonda comportavano un prezzo unitario di 228,00 dollari , un tasso di scarto del 14,2% e tempi di consegna di 16 giorni. Il caso di studio sulla lavorazione CNC è iniziato dopo che il cliente si è trovato ad affrontare costi elevati che hanno ritardato l'avvio del progetto.

Soluzione di produzione LS

Gloria ha effettuato un'analisi DFM. Le tolleranze per le aree non critiche sono state aumentate a ±0,02 mm . I fori del nucleo della valvola sono rimasti invariati a ±0,005 mm . Gli angoli vivi sono stati arrotondati a R 1,5 mm . La profondità della filettatura è stata ridotta a 1,8 volte il diametro. La deformazione nel primo articolo dovuta al rilassamento delle tensioni dell'alluminio è stata risolta mediante ricottura a 180 °C e simmetria del serraggio.

Risultati e valore

Il prezzo unitario è stato ridotto da $228,00 a $163,00 . I tempi di consegna sono stati ridotti da 16 a 10 giorni. La percentuale di scarti è stata ridotta dal 14,2% all'1,8% . Tutti i pezzi sono stati testati con una macchina di misura a coordinate Zeiss (CMM) e sottoposti a 1.000 ore di test in nebbia salina secondo le specifiche MIL-A-8625 Tipo III. Per il cliente, il risparmio sui costi di lavorazione CNC di $65,00 per pezzo ha facilitato l'avvio della produzione.

Fonte dei dati: database del progetto empirico LS Manufacturing 2025–2026 sui blocchi di valvole per fluidi medicali (Progetto n. MED-2026-8842, dimensione del campione >1.200).

Carica il disegno del tuo blocco valvole per fluidi per una valutazione DFM gratuita: riceverai una proposta di allentamento delle tolleranze e una stima della riduzione dei costi entro 48 ore.

FAQ

1. Qual è il grado di tolleranza standard applicato da LS Manufacturing per le lavorazioni CNC generiche?

Lo standard di tolleranza predefinito per le macchine CNC di LS Manufacturing è la norma ISO 2768-m, che prevede una precisione media (da ±0,01 mm a ±0,02 mm) , mentre le superfici critiche di accoppiamento possono essere lavorate con una tolleranza di ±0,005 mm per ottenere il miglior rapporto qualità-prezzo.

Fonte dei dati: specifica di tolleranza nominale ISO 2768-m

2. Quanto si può risparmiare aggiungendo raggi di curvatura agli angoli interni acuti?

L'applicazione di raggi con valori R ≥ 1,5 mm agli angoli interni acuti consente di evitare le operazioni di elettroerosione, con un risparmio del 15-20% sui costi per pezzo. I raggi sugli angoli interni acuti vengono riconosciuti da LS Manufacturing DFM per fornire raccomandazioni di miglioramento.

Fonte dei dati: database di taglio empirico di LS Manufacturing

3. Qual è la profondità di filettatura ideale per i componenti in alluminio lavorati a CNC?

Secondo la norma ASME B1.1, la profondità ottimale della filettatura nei componenti in alluminio lavorati a CNC è da 1,5 a 2 volte maggiore del diametro nominale della filettatura, riducendo del 85% il rischio di rottura del maschio e garantendo al contempo una forza di serraggio sufficiente per un corretto assemblaggio in presenza di vibrazioni.

Fonte dei dati: standard per filettature ASME B1.1

4. In che modo la riduzione del numero di configurazioni influisce sulla precisione e sui tempi di consegna?

La riduzione del numero di configurazioni da 5 a 2 elimina l'accumulo di tolleranze, riduce i tempi di consegna del 37,5% e mantiene le rilavorazioni al di sotto dell'1,8% . Il processo di lavorazione a 5 assi di LS Manufacturing consente di produrre superfici multiple in un'unica fase di serraggio per ottenere la massima precisione.

Fonte dei dati: registro delle consegne del progetto n. MED-2026-8842

5. L'ottimizzazione DFM può essere applicata a componenti in titanio e acciaio inossidabile?

L'ottimizzazione DFM (Design for Manufacturing) di componenti in titanio e acciaio inossidabile può essere realizzata ottimizzando la profondità delle cavità e la velocità di avanzamento del taglio, al fine di ottenere una durata ottimale dell'utensile e prevenire la formazione di zone incrudite. LS Manufacturing offre servizi DFM completi per tutte le leghe metalliche.

6. L'allentamento delle tolleranze non critiche influisce sulla funzionalità del componente?

No, le tolleranze sulle superfici non critiche possono essere allentate fino a ±0,05 mm . L'allentamento delle tolleranze sulle superfici non critiche non è correlato alla funzionalità dell'assemblaggio e riduce i tempi di fresatura del 30% in fase di finitura. L'allentamento delle tolleranze è il principio base di riduzione dei costi suggerito da LS Manufacturing.

Fonte dati: ISO 286 limiti e conformità standard

7. Quali formati di file sono necessari per ricevere un'analisi DFM completa?

Vi preghiamo gentilmente di fornirci il file STEP o IGES 3D per la valutazione geometrica , insieme al file PDF 2D etichettato con le tolleranze importanti, come ad esempio ±0,005 mm . LS Manufacturing è in grado di interpretare questi formati di file in un istante.

8. Quanto tempo ci vuole per ricevere un rapporto di feedback DFM vincolante da LS Manufacturing?

Dopo aver caricato il disegno CAD con le tolleranze e i dettagli dei materiali specificati, il team di ingegneri di LS Manufacturing genererà, entro 2 ore, un report di feedback completo sul DFM (Design for Manufacturing), insieme a suggerimenti per il risparmio sui costi e un preventivo vincolante sull'approccio al percorso utensile, sui tempi di ciclo e sul processo di ispezione.

Riepilogo

Seguendo i cinque principi fondamentali del DFM, ovvero allentando le tolleranze che non influiscono sulle proprietà, ottimizzando gli angoli del raggio della cavità e utilizzando filettature standardizzate, gli ingegneri si assicurano che non vi siano difetti nei pezzi, risparmiando al contempo fino al 28,5% sui costi di lavorazione . La sinergia tra i sistemi ISO 9001:2015 e AS9100D presso LS Manufacturing garantisce l'eccellenza nella produzione, basata sull'esperienza.

I clienti che si trovano a dover affrontare preventivi CNC elevati e frequenti ritardi nelle consegne dovrebbero verificare l'efficacia dei preventivi attualmente in loro possesso. Dopo aver caricato i propri disegni CAD 3D o 2D tramite il pulsante "Richiedi un preventivo" , gli ingegneri senior di LS Manufacturing invieranno loro gratuitamente un report DFM professionale insieme al miglior preventivo entro 2 ore.
