Services d'usinage CNC : une comparaison entre le titane et le tungstène pour les performances et les coûts

Les services d'usinage CNC jouent un rôle essentiel dans la sélection du titane par rapport au tungstène, une décision technique et économique clé. Cela implique un compromis multidimensionnel : le rapport résistance/poids et résistance à la corrosion du titane par rapport à la densité et à la résilience thermique du tungstène. Ce choix doit également équilibrer les propriétés des matériaux et les défis d'usinage, comme le caractère gommeux du titane et la dureté du tungstène, qui ont un impact direct sur l'outillage, les délais de production et le coût total du projet.

Le problème vient d'une mentalité traditionnelle qui ignore l'ensemble du cadre nécessaire à l'évaluation en termes de coût et de performances. Il y a des inquiétudes concernant le coût des matériaux pour beaucoup trop et en ce qui concerne les variables de coût de fabrication pour beaucoup trop peu. Le coût de possession s’avère donc étonnamment élevé. Cet article s'appuiera sur les connaissances de LS Manufacturing au cours des deux dernières décennies concernant les matériaux difficiles à couper et créera une solution scientifique aux critères de sélection des matériaux avec un équilibre optimal entre coût et performances.

Titane VS Tungstène : Tableau de référence rapide

Le titane L'usinage CNC apporte de meilleures qualités de résistance, de poids et de résistance à la corrosion aux avions et aux applications biomédicales. Il offre une dureté et une densité extrêmes aux outils de coupe et aux équipements de protection, bien qu'il soit lourd et cassant, ce qui le rend comparativement moins adapté à d'autres utilisations. Le matériau à choisir dépendra s'il doit être rendu plus léger et plus performant, ou s'il doit offrir une densité et une résistivité à l'usure plus élevées.

Pourquoi faire confiance à ce guide ? Expérience pratique des experts de fabrication LS

Ce manuel est valable car il a été élaboré à partir deplus de 15 ans d'expérience pratique dans l'usinage de pièces de machines critiques, car plus de pièces que l'on ne peut jamais compter ont été usinées en utilisant à la fois du titane et du tungstène. Au total, plus de 50 000 pièces, qui présentent un caractère complexe puisque le choix des matériaux ne saurait jamais être académique, ont été usinées.

Les compétences fournies sont ensuite exclusivement ciblées dans le domaine caractérisé par le compromis entre le titane et tungstène. L'usinage impliqué dans le titane lié à la structure aérospatiale, caractérisé par des propriétés de résistance au poids comme une exigence absolue, et le tungstène usiné sous sa forme de composant se rapportant à la capacité absolue relative à ses propriétés liées à la densité et aux propriétés thermiques, c'est dans ce domaine de connaissances directes que nous, en tant que fournisseurs, vous fournissons des conseils pratiques qui ne sont couverts dans aucun domaine décrit par la fiche technique.

Pour garantir le niveau de fidélité maximum possible en ce qui concerne nos recommandations, le processus de matériaux impliqué dans notre système est strictement dicté par des normes approuvées par l'industrie formulées par des entités respectées telles que la National Association for Surface Finishing (NASF) ou Association de l'aluminium (AAC). Cette justification est de garantir que nous sommes informés des dernières meilleures pratiques technologiques au sein de notre industrie, nous permettant ainsi de fournir un niveau de qualité optimal en ce qui concerne les résultats de nos recommandations.

Figure 1 : Sélection des matériaux optimaux pour l'usinage du titane et du carbure de tungstène par LS Manufacturing

Quelles sont les principales différences entre les alliages de titane et les alliages de tungstène dans l'usinage CNC ?

Titane et tungstène​ dans l'usinage CNC sont souvent basés sur une comparaison des matériaux. Les avantages du titane incluent un excellent rapport résistance/poids et une résistance élevée à la corrosion. L’inconvénient du titane est qu’il a tendance à adhérer. Les avantages du tungstène incluent une grande densité et un point de fusion très élevé. Cette comparaison des matériaux​ a un impact direct sur les stratégies d'usinage, la sélection des outils et les coûts de production globaux.

En résumé, le point clé pour l'usinage du titane ou du tungstène est de choisir une approche différente. En raison de la caractéristique d'écrouissage du titane, nous devons utiliser des outils de coupe tranchants et des systèmes de refroidissement adéquats. Pour les caractéristiques de dureté et de résistance élevée à l’usure du tungstène, nous devons utiliser des outils spéciaux en carbure et une vitesse de coupe inférieure. Dans cettecomparaison des matériaux, nous pouvons voir que nous devons sélectionner le matériau approprié en fonction des conditions d'application et des conditions d'usinage spécifiques.

Comment choisir entre le titane et le tungstène pour l'usinage CNC ?

Comment choisir le titane tungstène​ pour l'usinage CNC nécessite une sélection systématique des matériaux basée sur des spécifiques conditions de candidature. Le processus de sélection des matériaux implique des mécanismes d'équilibre, de l'environnement et des coûts. La sélection des bons matériaux influence la fonctionnalité des pièces dans le processus de fabrication.

Critères de sélection​	Titane​	Tungstène​	Applications clés​
Densité​	4,5 g/cm³ (léger)	19,3 g/cm³ (très dense)	Aéronautique vs contrepoids
Point de fusion​	1 668°C	3 422°C (métal le plus élevé)	Moteurs à réaction contre tuyères de fusée
Dureté​	~6 Mohs	8,5-9 Mohs (carbure)	Pièces structurelles et outils de coupe
Résistance à la traction​	Jusqu'à 1 000 MPa	550-620 MPa	Composants haute résistance
Résistance à la corrosion​	Excellent (couche d'oxyde)	Bon (moins en acides)	Marin contre industriel
Usinabilité​	Bon (outils spéciaux)	Faible (EDM/diamant)	Formes complexes ou formes simples

En conclusion, comment choisir le titane tungstène​ dépend de la priorisation des exigences de l'application. Cela couvrirait également l'accent mis sur les applications impliquant l'utilisation du titane à des fins d'allègement et de résistance à la corrosion, ainsi que les applications impliquant des températures et des densités élevées.

Comment l'usinage CNC peut-il équilibrer le coût du titane et du tungstène ?

L'usinage CNC rentable nécessite une grande attention au traitement des matériaux. L'analyse de l'ingénierie de la valeur est utilisée pour fournir un équilibre économique entre l'investissement initial et les performances futures afin d'atteindre le moins coût du cycle de vie.

• Stratégie de sélection des matériaux : Sur la base d'un rapport résistance/poids plus élevé, il est conseillé d'utiliser des alliages de titane dans les avions. C'est coûteux, mais les économies de carburant sont considérables en raison de son poids inférieur. Par conséquent, il est plus économique dans certaines parties des avions.
• Optimisation du traitement : Les alliages de tungstène sont plus appropriés pour la production de moules à haute température, où la portabilité est un problème sérieux. Bien que le coût d'initialisation de ce processus soit élevé en raison du matériau et du traitement impliqués, ce processus est plus réalisable du point de vue d'unéquilibre économique.
• Analyse des coûts du cycle de vie : Larentabilité de l'usinage CNC est évaluée en termes de cycle de vie du produit. La durabilité des matières premières, la capacité à usiner lesmatières premières grâce à l'usinage CNC et le recyclage des produits après le coût du cycle de vie sont pris en compte.

Pour un usinage CNC réussi et rentable, il s'agit d'adopter une approche holistique dans laquelle le fabricant est censé garantir que les caractéristiques des matériaux s'équilibrent avec les exigences. Ils peuvent fabriquer des produits hautes performances en se concentrant sur un équilibre économique obtenu grâce à l'ingénierie de la valeur et à l' coût du cycle de vie analyse.

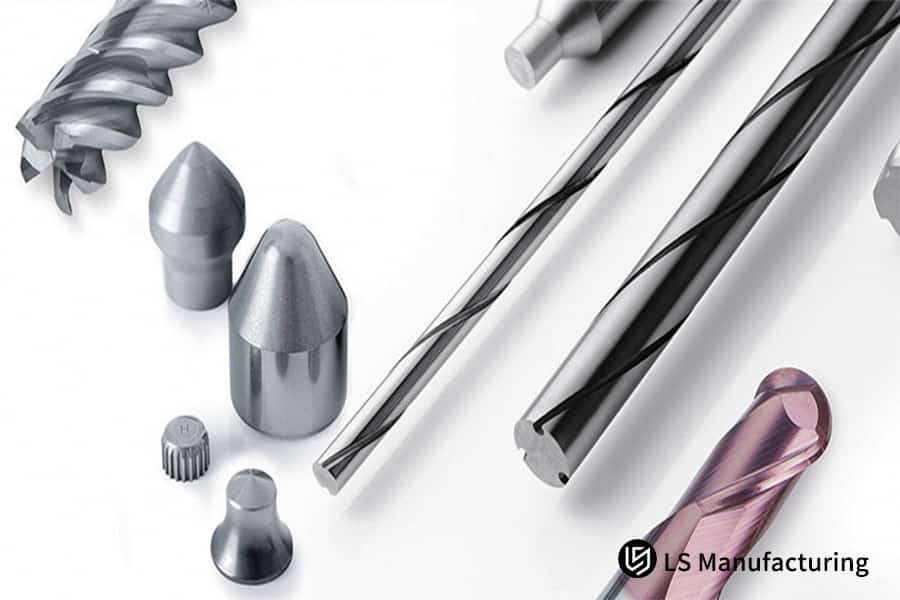

Figure 2 : Guide de choix de matériaux économiques pour la fabrication CNC par LS Manufacturing

Comment les paramètres de performance clés des matériaux en titane et en tungstène affectent-ils la conception des pièces ?

Les propriétés du tungstène-titane sont différentes pour chaque matériau, dont les paramètres de performance affectent les conceptions. Il est important que les ingénieurs comprennent l’importance des paramètres mentionnés ci-dessous pour réaliser les conceptions en utilisant au maximum les matériaux. Chaque matériau a ses propres avantages.

1. Considérations relatives à la conception de l'alliage de titane : Même si sa valeur de limite d'élasticité est évaluée à 900 MPa et que sa densité est évaluée à 4,5 g/cm³, il devrait toujours être possible d'utiliser sa propriété de conception légère pour l'alliage de titane, ce qui n'a pas d'impact sur sa structure, car il s'agit d'une propriété attrayante pour un produit aérospatial qui nécessite qu'il soit léger et qu'il ait une durée de vie plus longue.
2. Applications de conception en alliage de tungstène : En raison de sa densité la plus élevée de 19 g/cm³ et de sa conductivité thermique la plus élevée par rapport à toutes les autres propriétés du matériau en tungstène, il a le plus grand nombre d'applications basées sur la concentration massique la plus élevée pour une dissipation thermique améliorée. Les propriétés du tungstène-titane présentent les avantages suivants pour les applications du matériau : radiationprotection, poids, moule résistant à la chaleur.
3. Intégration des paramètres de performance : L'impact sur la conception du choix des matériaux va bien au-delà de toute propriété mécanique et doit être pris en compte en gardant à l'esprit les exigences de fabricabilité et de finition. Les ingénieurs doivent examiner l'usinabilité, la soudabilité et les coefficients de dilatation pour décider si le matériau nécessaire satisfait aux deux exigences.

Des précautions doivent toujours être prises lors de la prise de décision parmi les utilisations des alliages de titane et tungstène dans la conception. En effet, chacun de ces paramètres de performances nécessite une analyse approfondie pour obtenir les avantages de conception optimaux. La connaissance des propriétés du titane-tungstène dans l'impact de la conception doit être effectuée sur des conceptions nouvelles et innovantes qui prennent en compte les exigences les plus difficiles en matière de conception.

Quelles technologies de processus spéciales sont requises pour l'usinage CNC des alliages de tungstène ?

L'usinage du tungstène​ présente des défis uniques qui nécessitent des approches spécialisées pour atteindre précision et efficacité. La dureté exceptionnelle et le point de fusion élevé du matériau nécessitent des processus spéciaux​ dédiés et un support technique​ complet pour surmonter les contraintes de fabrication et fournir des composants de haute qualité.

• Solutions d'outillage avancées : Avec l'usinage du tungstène, les outils de coupe doivent posséder la capacité de résister à la dureté du matériau. Cette exigence crée le besoin de l'outil PCD. Cela garantit que le niveau de dureté de l'outil peut être bien meilleur par rapport à l'outillage en carbure standard.
• Systèmes de refroidissement et de lubrification : Les systèmes de refroidissement à haute pression sont considérés comme une technique spécialisée de premier plan dans le processus d'usinage du tungstène. Dans les systèmes de refroidissement, les fluides de refroidissement sont pressés dans la zone d'usinage à une pression supérieure à 1 000 psi. Ce processus permet d'évacuer la chaleur ainsi que les copeaux. En utilisant ce processus, l'écrouissage peut être évité.
• Optimisation des paramètres de processus : Comme le support technique englobe l'optimisation des paramètres de processus effectuée avec des vitesses faibles, des avances plus élevées et des profondeurs de coupe faibles, l'optimisation des paramètres de processus permet de minimiser la génération de chaleur pendant les opérations d'usinage. Par conséquent, des opérations d'usinage du tungstène efficaces avec une durée de vie d'outil plus longue sont obtenues.

Pour un usinage CNC du tungstène réussi sur le matériau, il doit y avoir un plan global qui implique l'utilisation des connaissances fournies par l'équipement de pointe. L'exécution du système de procédés spéciaux garantira que l'industrie soit en mesure de relever les défis présentés par la nature du matériau.

Comment surmonter le problème d'écrouissage dans l'usinage CNC en alliage de titane ?

Dans le processus d'usinage utilisant la technologie CNC, plusieurs défis sont présentés par le processus d'écrouissage associé à usinage CNC en titane. L'écrouissage associé au titane influence le matériau de telle manière qu'il crée une usure importante des outils.

1. Stratégies de contrôle de la température : Le contrôle de la température joue un rôle essentiel dans la réalisation réussie de l'usinage CNC du titane sans provoquer d'écrouissage. En raison d'une conductivité insuffisante, des points chauds apparaissent au bord de la fraise pendant le processus d'usinage. En conséquence, une température contrôlée est développée en dessous de la température critique, empêchant l'écrouissage pendant le processus d'usinage.
2. Solutions de lubrification avancées : L'un des résultats importants résultant de la technologie de lubrification en quantité minimale (MQL) est la diminution de l'influence du processus de écrouissage impliqué dans le processus de production du titane. Le résultat est une qualité de surface​ améliorée avec une usure réduite de l'outil et une durée de vie prolongée de l'outil.
3. Optimisation des paramètres de processus : Les processus de découpe impliquant les paramètres variationnels sont essentiels dans l'usinage CNC du titane pour que le succès soit obtenu. En autorisant des variations de vitesse de coupe, d'avance et de profondeur de passe, il est possible d'éliminer les surchauffes et ainsi garantir des finitions de surface réussies avec une rugosité de surface mesurée à Ra 0,4micron sans craindre l'écrouissage.

In light of the challenge of work hardening, which is encountered in titanium CNC machining, it is important to adopt an overall strategy including temperature management, implementation of current lubrication practices, and optimization of machine parameters. After implementing all the above considerations, it will be very easy to obtain improved surface quality in processing without compromising efficiency.

Figure 3: CNC machining material comparison titanium VS tungsten by LS Manufacturing

How To Schieve The Optimal Cost-Performance Ratio When Selecting Titanium-Tungsten Materials?

Optimal material selection​ between titanium and tungsten requires a systematic approach that balances multiple competing factors. In the best possible cost-effectiveness scenario, there would need to be an overall investigation of the factors in an attempt to unlock the maximum possible potential of the respective material while incurring the lowest possible costs.

Multi-Criteria Decision Framework

Establishing a multi-objective decision model is essential for optimal material selection. The structure of the decision involves a wide array of qualitative as well as quantitative criteria such as strength requirements, resistance to the environment, workability, as well as overall future costs. Based on the criteria for making a decision in the model, the engineers can use the allocation of certain weights to the decision variables to obtain the decision analysis for the selection of the two materials in question.

Quality Function Deployment (QFD) Analysis

QFD methodology provides a structured approach to translate customer needs into technical specifications for optimal material selection. This method helps in attaining the technological requirements for the utilization of the material based on the requirements of the customers. The technological analysis consists of the aspects associated with the parameters that include strength to weight ratio, heat resistance, corrosion resistance, and durability.

Total Cost of Ownership (TCO) Evaluation

Optimal material selection is even more than just accounting for initial material cost and must address all factors in the complete product life cycle. In fact, total cost of ownership analysis, and even what is labeled as full life cycle cost approaches, include factors such as material cost, processing and machining expense, maintenance costs, and product disposal or recycling. For extreme conditions of use, the extended lifetime and improved reliability offered by high-end materials such as titanium and tungsten alloys will be well justified from a cost viewpoint.

Achieving optimal material selection​ requires a holistic approach that integrates technical performance, economic viability, and operational efficiency. A manufacturer, by means of suitable applications of decision-making techniques such as QFD analysis, will thus be in a position to devise appropriate comparisons among titanium alloys, tungsten alloys, etc., to arrive at a better value.

What Key Cost Factors Need To Be Considered When Selecting Materials For CNC Machining?

CNC machining materials​ selection requires a comprehensive evaluation of multiple cost factors​ to determine the optimal total cost​ for manufacturing projects. Beyond the initial material purchase price, manufacturers must account for processing efficiency, tool wear, and waste management to achieve true cost-effectiveness.

Material Acquisition Costs

According to the cost of acquisition for this material would form the basis for calculation in the CNC machining materials. The material considered; for example, different alloys and material grades would have large variations regarding market costs. Other materials such as titanium and Inconel would give a higher cost than that given for materials such as aluminum and steel. Additionally, material form factors (bars, plates, blocks) and quantity discounts impact the per-unit cost, making bulk purchasing strategies an important consideration in total cost​ optimization.

Processing Efficiency Factors

Machinability directly influences production time and labor costs, representing a critical cost factor​ in material selection. The materials that possess desirable properties for chip removal and are not tough will require low speeds for cutting and will be machined easily. Those materials that are difficult to machine will be machined using lower feeds. It is to be noted that there are four grades for machinability.

Tooling and Equipment Wear

The rate at which tools are replaced is a cause of high cost factors in the CNC machining materials. Hard material translates to high wear and tear of tools, thus leading to high replacements and regrinding of tools. This not only adds direct tooling costs but also contributes to machine downtime for tool replacement, impacting overall production throughput and increasing the total cost​ per part.

Waste Management and Scrap Rates

Material use efficiency could also be an important determinant of the total cost influencing CNC machining materials. This is because of the fact that the underlying logic behind this would be to have a large amount of waste generated by materials with complex shapes. An equally valid standpoint to be taken into consideration, on the other hand, would be the recycling value of materials used in the manufacture of chips, as well as the dumping fee for hazardous materials.

Successful CNC machining materials​ selection requires a holistic approach that balances all cost factors​ to achieve the optimal total cost. Since all the factors associated with costs for material procurement, processing ability, tools for material processing, and even the disposal of waste material are taken together into consideration, certain important factors have emerged for material selection.

Figure 4: Precision titanium CNC machined parts on black background by LS Manufacturing

LS Manufacturing Aerospace Division: Engine Turbine Blade Material Optimization Project

LS Manufacturing successfully addressed a critical aerospace challenge by innovatively optimizing the material and structure of engine turbine blades. This breakthrough achieved a perfect balance between heat resistance and weight reduction, delivering exceptional performance improvements and significant cost savings for next-generation propulsion systems.

Client Challenge

The aerospace engine manufacturer was facing some problems in producing the turbine blades of this engine. Traditional nickel alloys are not suitable for weight reduction, and the laser sintering manufacturing process for pure tungsten alloys is costly. The client wanted an apt substitute to manufacture acceptable engine turbine blades concerning strength, weight reduction, and economic factors.

LS Manufacturing Solution

The breakthrough solution was proposed by LS manufacturing by the use of titanium aluminum matrix composites as the material alternative. Optimum machining parameters developed solely for this material were employed by them to address the required structural strength with optimum weight apart from employing five-axis simultaneous machining technology for this purpose. This solution proposed by the company is optimum in that it encompasses the best possible compromise between the structural strength and the weight of the material.

Results and Value

The result of the project has shown no less than excellence in all areas. The process of weight reduction for the turbine blades of the engine was improved by 35% while 20% improvement was achieved for the higher operating temperature. In addition to the above improvement, a reduction of 40% in the cost per unit from the processes employed was achieved in conjunction with the result of the above development from LS Manufacturing, obtaining the Technology Innovation Award from the client due to the capability of LS Manufacturing in aerospace component optimization.

In the area of innovation that arose as a result of the LS Manufacturing process in the optimization of material for the turbine blades in the engine, the requirements of the aerospace industry for their client were adequately met. LS Manufacturing efficiently utilized the optimal machinability of the new material for the greatest possible benefit to us, making them a significant player in the aerospace parts manufacturing industry.

Looking for the best value for performance to price for titanium and tungsten materials? Click here to receive your free processing evaluation.

Analysis Of Application Trends Of Advanced Materials In High-End Manufacturing

Advanced materials transform high-value manufacturing, taking into account the trend which increases very quickly with the innovation driven by the amazing properties of advanced materials. New technology advancement in connection with the materials area is setting up the future development potential for manufacturing these materials.

Titanium Matrix Composites

In the area of advanced materials, the development of titanium matrix composites is one such significant achievement in terms of the intriguing property characteristics for higher-temperature and specific strength. The material has witnessed huge applications in the aviation sector as well as the biomedical field. The growing application trends​ in these sectors demonstrate the material's potential for future development​ in demanding environments.

Nano-Tungsten Alloys

Nano-tungsten alloys are emerging as a promising category of advanced materials​ with enhanced mechanical properties and thermal stability. Their unique microstructure enables improved wear resistance and dimensional stability under extreme conditions. These application trends​ are particularly relevant in defense, energy, and industrial tooling sectors, indicating strong potential for future development​ in high-performance applications.

Material Integration Technologies

The application of such different advanced materials in hybrid manufacturing technology would fall under one category, which might be prominent in the future. Hybrid manufacturing could be defined as the ability to combine different properties of materials in a single product. This would be highly beneficial in the future development of different technologies.

Sustainability and Recyclability

Environment is one of the most important considerations for application trends within the context of applications for a region that concerns advanced materials. The problem associated with recyclable composites and environmentally responsible production technology is the most important factor within the context of material selection.

The evolution in advanced materials also experiences a continuous shift in the high-value manufacturing segment from innovation application trends to further advancements in the future. With the increasing advancement in material technology, there is also a development of new opportunities regarding applications for achieving efficiency and sustainability.

FAQs

1. In what way are the processing costs of a titanium alloy different from those of a tungsten alloy?

The processing cost of the tungsten alloy, being 2 to 3 times the material and the titanium alloy costs, despite the above consideration, is dependent on product complexity.

2. In what respect is titanium more economical than tungsten when working in high temperatures?

In the temperature range below 500℃, the proposed material for the target is titanium alloy. In the temperature range above 500℃, the tungsten alloy needs to be used. Free-of-charge analysis of operating conditions

3. Which of them is more suited to prototyping for small batches?

In the design process, the first prototype design will be made using the titanium alloy material since the material is less expensive than the other materials.

4. How to measure the impact of material variation on the total cost?

Material, processing, and maintenance costs are just a few of the expenses considered when the use of our complete lifecycle cost analysis solution is involved.

5. How do you guarantee the delivery time of specialized materials?

We have also partnered with material suppliers to ensure that there is a supply of materials that are available in standard specifications as we await the delivery of materials in special specifications. This process takes 4 weeks.

6. Would it be possible for you to provide sample performance test reports?

In our company, we can issue to our clients a complete material certification and test report.

7. Which process validations are needed when treating new materials?

Three levels of validation are available to us, such as trial process validation, metallographic validation, and performance validation to ensure authenticity and accuracy in the new process.

8. In the machining difficult-to-cut materials, what are the methods to avoid the dangers of low quality?

To take out the defects, a quality control process was developed, and SPC, or statistical process control, was applied in pursuit of a quality level in stability.

Résumé

By integrating state-of-art material selection methods along with material processing technology, it becomes possible to exploit the full capabilities of materials such as titanium and tungsten. In order to exploit the full benefits of their expertise in processing difficult-to-machine material work pieces, the company provides its clients with full turn-key solutions.
