Usinage CNC pour supports de capteurs robotiques : critères clés
| Objectif de conception | Défi et solution de fabrication |
| Stabilité dimensionnelle absolue | Nos Supports d'usinage CNC doivent être thermiquement stables et isolés des vibrations ; nous sélectionnons des matériaux avec de faibles coefficients CTE et optimisons les nervures structurelles internes pour un soulagement précis des contraintes. |
| Planéité et perpendiculaire critiques de la surface | Les surfaces de l'interface du capteur doivent être très plates (par exemple <0,01 mm) pour éviter les erreurs de mesure ; nous y parvenons grâce à un fraisage de surface de précision et à un rodage d'usinage ultérieur. |
| Intégration de l'amortissement des vibrations | Les supports d'amortissement passif nécessitent des positions de trous de montage en élastomère ou des cavités internes ; nous usinons les positions critiques des trous de montage et les emplacements des trous taraudés pour un alignement optimal. |
| Intégration du blindage EMI/RFI | Nos supports d'amortissement passif nécessitent un placement de support en élastomère ou des cavités internes ; nous usinons les emplacements critiques des poches de montage et des trous taraudés pour un alignement optimal. |
| Conception légère et très rigide | Notre conception exige qu'il soit léger et rigide ; nous effectuons des études d'optimisation topologique et usinons des structures complexes en treillis à parois minces en aluminium massif ou titane. |
| Notre processus d'intégration de précision | Nous usinons le support en une seule pièce ; cela garantit que toutes les interfaces et références critiques sont usinées en une seule pièce sur une machine à 5 axes pour un alignement optimal. |
| Résultat : Fidélité des mesures | Nous fournissons des supports qui fournissent une interface parfaitement stable et reproductible, garantissant des données de capteur précises et fiables sans aucun bruit ni dérive de la machine. |
| Résultat : Fiabilité du système | Nous améliorons la précision globale et la disponibilité d'un Système robotique d'usinage CNC en éliminant toute influence de dérive d'étalonnage et d'imprécisions du capteur causées par des interfaces de montage mal fabriquées ou instables. |
Nous sommes préoccupés par la question cruciale de fournir une interface mécanique parfaitement stable pour votre capteur robotique sensible. Notre expertise en usinage de précision nous permet de concevoir et de fabriquer des supports monolithiques possédant des propriétés supérieures de planéité, d'alignement et d'amortissement. Cela améliore à son tour la précision et la fiabilité de votre système robotique en garantissant que votre capteur fournit des informations précises et sans bruit.
Pourquoi faire confiance à ce guide ? Expérience pratique des experts en fabrication LS
Bien que les services d'usinage CNC fournissent une précision statique, votre capteur robotique rencontre des problèmes de précision dynamique en raison des vibrations causées par un montage incorrect. Notre expérience s'est déroulée dans les tranchées, où nous avons résolu des problèmes réels survenus en raison de supports géométriquement corrects qui créaient une instabilité dans l'ensemble du système, et où une vision floue et des problèmes d'étalonnage ont aggravé la situation. Notre combat contre les micro-vibrations, selon les principes décrits sur Wikipedia, a été mis en pratique.
Notre processus d'ingénierie pour un support de précision personnalisé prend ce qui serait autrement un composant passif et le transforme en un filtre de stabilité actif. Nous effectuons des simulations FEA complexes pour l'analyse structurelle modale et thermique, ainsi que l'optimisation topologique pour optimiser le matériau pour une rigidité maximale et un poids minimum. Notre choix de matériaux, suivant strictement les directives définies par la Fédération de l'industrie des poudres métalliques (MPIF), est centré sur des matériaux à fort amortissement qui ont la capacité d'absorber l'énergie vibratoire, de sorte que les performances du support soient assurées au niveau de sa structure matérielle même.
Le résultat final est une pièce qui assure l'intégrité du capteur, testée et éprouvée dans des milliers d'applications dans les environnements les plus exigeants. Nous vous transmettons ces connaissances afin que vous puissiez déterminer avec une assurance absolue ce qui aurait pu être une chaîne d'erreurs catastrophiques en un élément à toute épreuve de la fiabilité du système. C'est essentiellement là la véritable différence entre une pièce usinée et une base de perception véritablement conçue pour la performance.
Figure 1 : Usinage CNC actif de supports métalliques de précision pour la stabilité des capteurs robotiques dans les applications industrielles.
Quelles sources de vibrations pendant le mouvement du robot menacent la stabilité du support du capteur ?
Une bonne conception de supports de stabilité de capteur robotique commence par la compréhension de l'ennemi. Le défi est que, de manière proactive, nous devons concevoir en tenant compte des sources de vibrations spécifiques à la robotique qui conduisent à une dégradation de la perception, en faisant passer notre paradigme d'une conception réactive à une conception proactive. Notre solution est une Stratégie d'usinage CNC :
Profilage systématique des sources de vibrations
Nous commençons par identifier le spectre de vibrations opérationnelles de votre robot particulier, en le considérant comme l'entrée de conception critique. Cela nécessite des tests collaboratifs ou l'utilisation de profils de vibration connus pour les actionneurs et les transmissions typiques. L’objectif est de corréler les bandes d’excitation significatives, allant du mouvement du servo basse fréquence au bruit de roulement haute fréquence, afin de garantir que notre conception répond à l’environnement de menace réel, et non hypothétique. Cette corrélation influence directement l'analyse modale des supports et tous les choix de conception.
Conception dynamique ciblée via simulation avancée
Après avoir établi le spectre des menaces, nous pouvons maintenant appliquer l'analyse par éléments finis pour effectuer une analyse modale précise des montures, en les optimisant géométriquement pour désaccorder la structure des fréquences d'excitation importantes. Nous pouvons ajouter du matériau aux supports en utilisant l'optimisation de la topologie d'usinage CNC, maximisant la rigidité et déplaçant les points résonants, tels que le premier mode de flexion, bien au-dessus des bandes opérationnelles importantes, produisant ainsi un filtre conçu sur mesure avant même qu'un métal n'ait été usiné.
Science des matériaux et fabrication de précision
La conception dynamique est rendue possible grâce à l'intelligence matérielle et à une exécution précise. Nous sélectionnons des matériaux tels que les alliages d'aluminium à fort amortissement pour leur capacité naturelle à dissiper l'énergie, directement opposée à l'amplification résonante. La conception est ensuite perfectionnée grâce à usinage CNC 5 axes et fraisage CNC multi-axes, garantissant que les performances dynamiques de la pièce fabriquée correspondent à celles de la simulation. Un traitement thermique de détensionnement, un processus essentiel, est ensuite effectué sur la pièce après l'usinage pour garantir une stabilité à long terme.
Validation empirique et verrouillage des performances
La dernière étape, la plus cruciale, est la validation empirique. Les prototypes sont ensuite testés sur des tables vibrantes contrôlées et sur une analyse modale par marteau à percussion, et les fonctions de réponse en fréquence résultantes sont ensuite directement comparées à nos simulations FEA. Cette dernière étape de validation complète le cycle d'ingénierie, garantissant que les supports de stabilité des capteurs robotiques fonctionneront comme un sous-système de stabilité complet. Il transforme une conception conceptuelle en une pièce dont la fiabilité a été prouvée.
Le document suivant décrit un processus d'ingénierie d'usinage CNC éprouvé qui va au-delà des solutions de montage génériques pour offrir une solution de stabilité qui peut être garantie pour satisfaire certains critères de performance. Notre avantage sur le marché : notre système en boucle fermée, du diagnostic spectral et de la simulation à l'usinage CNC de précision et à la validation. Notre réponse : plus qu'un simple composant, mais une base stable pour votre système basé sur des capteurs le plus important.
Comment la fréquence naturelle et l'amortissement d'un support peuvent-ils être améliorés grâce à la conception des matériaux et de la structure ?
Le document suivant décrit un processus d'ingénierie complet pour résoudre l'important problème de compromis système que sont la rigidité et l'amortissement dans les systèmes dynamiques. Notre réponse combine le meilleur de la science des matériaux, de l'optimisation structurelle et de l'expertise en amortissement pour développer des systèmes qui non seulement augmentent la la fréquence naturelle de l'usinage CNC mais rejettent également les résonances indésirables.
Sélection stratégique des matériaux pour des performances ciblées
- Maximisation de la rigidité dynamique : Utilisez des alliages à rigidité spécifique élevée tels que le 7075-T6 pour atteindre une fréquence naturelle maximale avec un poids minimum.
- Amortissement intrinsèque intégré : Utilisez des alliages à fort amortissement tels que le M2052 dans des supports de précision personnalisés pour obtenir un amortissement des vibrations à large bande.
- Choix basé sur les données : Appliquez l'analyse modale FEA pour guider la sélection des matériaux pour l'amortissement des vibrations par rapport aux stratégies de rigidité pure.
Conception structurelle avancée via l'optimisation informatique
- Mise en œuvre de l'optimisation de la topologie : Utilisez l'optimisation de la topologie pour la rigidité pour obtenir des structures optimisées en termes de masse avec des treillis ou des nervures à haute fréquence.
- Affinement du design : affiner le design en utilisant l'optimisation de la taille/forme pour arriver au design final prêt pour Usinage CNC de précision.
- Simulation des performances : Simulez la conception à l'aide d'une analyse de réponse harmonique forcée pour vous assurer qu'il n'y a pas de résonances de fonctionnement.
Intégration de mécanismes d'amortissement passifs
- Application de l'amortissement par couche contrainte (CLD) : Utilisez l'amortissement viscoélastique pouratteindre un amortissement élevé à des pics de résonance discrets.
- Réglage spécifique au cas : Utilisez l'analyse modale pour obtenir une conception et des propriétés CLD optimales pour atteindre jusqu'à 15 dB d'amortissement.
- Stratégie hybride : Intégrez des substrats optimisés à haute rigidité avec des traitements d'amortissement localisés pour des performances optimales.
Fabrication et validation de précision
- Garantir la fidélité de la conception : Mettre en œuvre des conceptions optimisées dans le matériel sous la forme d'un usinage CNC de haute précision, qui garantit que les performances prévues sont maintenues dans le produit fini pour les supports.
- Vérification des performances empiriques : Comparez les performances simulées avec l'Analyse modale expérimentale (EMA) des prototypes, complétant ainsi la boucle et fournissant des montages de précision personnalisés qui répondent aux exigences.
L'autorité de notre expertise est mieux décrite en expliquant notre processus et en quoi il s'agit d'un système en boucle fermée depuis les conceptions basées sur FEA jusqu'à la validation physique. Ce processus, qui combine le meilleur de l'optimisation de la topologie pour la rigidité et de la sélection des matériaux pour l'amortissement des vibrations, et enfin de sa mise en œuvre dans l'usinage CNC, est la solution définitive pour fournir des supports de précision personnalisés qui répondent aux exigences les plus exigeantes en termes de performances.

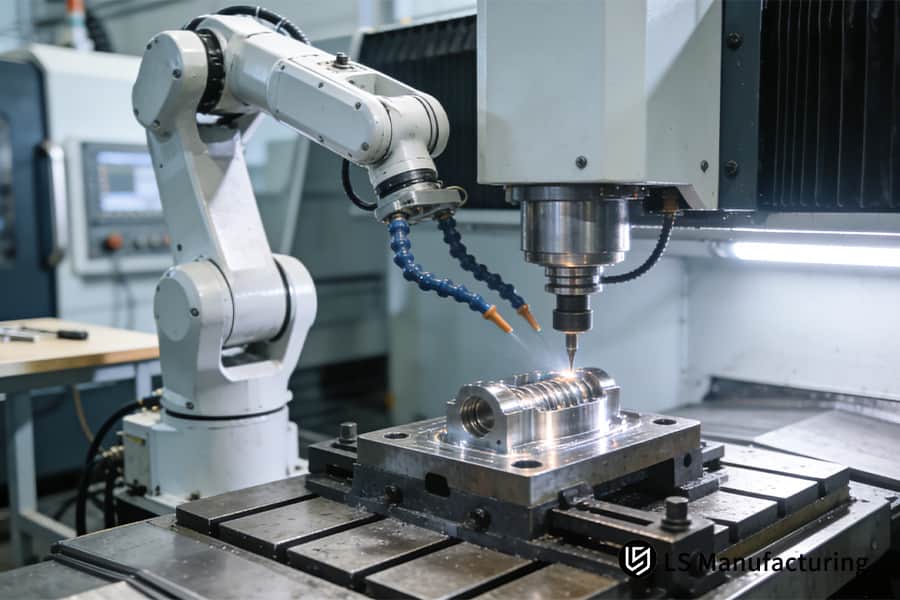

Figure 2 : Fabrication de supports en aluminium haute tolérance pour la stabilité des capteurs robotiques dans la robotique industrielle de haute précision.
Comment l'usinage CNC de précision atteint-il la stabilité microscopique et le contrôle des contraintes dans les supports ?
Les conceptions dynamiques supérieures peuvent être annulées par des contraintes résiduelles latentes dues à la fabrication, qui provoquent des micro-déformations sous des charges thermiques ou mécaniques. Ce document détaille une méthodologie d'usinage CNC disciplinée axée sur le contrôle des contraintes résiduelles. Notre processus garantit l'intégrité géométrique et traduit les performances théoriques en stabilité garantie pour les applications les plus exigeantes.
| Phase | Stratégie technique clé | Mise en œuvre et objectif quantifiable |
| Séquencement des processus | Séquence d'usinage de soulagement des contraintes en plusieurs étapes. | Ébauche → Recuit de détente → Semi-finition → Vieillissement → Final Fraisage CNC (stock minimal). |
| Paramètres d'usinage | Paramètres de coupe « à faible contrainte » pour les éléments fins. | Haute vitesse, faible profondeur de coupe, avance modérée pour éviter les couches de contraintes résiduelles de traction. |
| Finition finale | Finition de qualité « Miroir » pour les interfaces critiques. | Les outils diamantés atteignent Ra ≤ 0,2 µm et planéité ≤0,01 mm/100 mm pour l'usinage CNC des supports de capteurs robotisés. |
| Service intégré | Services complets d'usinage CNC de précision. | Le protocole combine l'usinage CNC multi-axes avec une inspection pour une stabilité thermique/mécanique vérifiée. |
Nous abordons le problème critique de la dérive induite par les contraintes en employant un régime en plusieurs étapes basé sur des données qui donne la priorité au contrôle des contraintes résiduelles par rapport à la géométrie. Ceci fait partie intégrante de nos services d'usinage CNC de précision, qui offrent un avantage décisif pour les pièces de précision, en particulier pour l'usinage CNC pour les supports de capteurs robotiques, car il garantit que les pièces restent stables au micron sous charge.
Comment concevoir et fabriquer un support de capteur intelligent avec des capacités de compensation thermique active ?
Afin de résoudre efficacement le problème de précision des capteurs dans des conditions thermiques extrêmes, il n'est pas possible de simplement résister à une telle déformation, comme décrit dans l'état actuel de la technique. Le document suivant présente une méthodologie permettant de lutter efficacement contre la déformation thermique grâce à l'application de la science des matériaux, de la dynamique des fluides avancée et de l'usinage de précision. Nous abordons le problème de la dérive d'alignement en concevant des structures qui gèrent activement les conditions thermiques :
Conception de matériaux hétérogènes pour une compensation passive
Nous abordons la dérive directionnelle en liant des Matériaux d'usinage CNC avec des coefficients de dilatation thermique (CTE) opposés, tels que l'Invar et l'aluminium. La dilatation différentielle calculée ci-dessus fournit un mouvement compensateur. Cela entraîne une dérive thermique nette proche de zéro au niveau de l'interface du capteur, qui constitue le fondement de notre conception de stabilité thermique pour les supports de montage de capteur personnalisés.
Refroidissement conforme intégré pour un contrôle actif de la température
Pour les capteurs haute puissance, nous concevons et usinons des canaux de refroidissement internes fermés directement dans le support. Grâce à l'usinage CNC de haute précision, nous fabriquons des passages complexes et fermés. Un fluide en circulation contrôle activement la température de la plaque de base à ±1,0°C, fournissant un véritable support de compensation thermique active qui isole le capteur.
Conception, simulation et validation holistiques
Notre approche combine simulation prédictive et fabrication précise. Nous simulons le comportement thermique-structural couplé à l'aide de FEA pour analyser la distorsion, puis fabriquons la conception à l'aide de l'usinage CNC multi-axes. La conception est validée sur des bancs d'essai de cycles thermiques, corrélant la simulation avec les résultats expérimentaux pour garantir des performances de dérive inférieures à 0,01° sur de larges plages.
Nous y parvenons en concevant des systèmes qui non seulement résistent à la distorsion thermique, mais la compensent également. Cela se fait dans une boucle fermée de conception de stabilité thermique, d'usinage CNC de précision et de validation. Nos supports de compensation thermique actifs résolvent les problèmes critiques de dérive thermique, donnant à nos clients un avantage concurrentiel dans lequel la robustesse aux conditions environnementales est le facteur déterminant de la performance.
Figure 3 : Usinage de supports en aluminium haute tolérance pour les systèmes d'automatisation robotique de précision et la stabilité des capteurs.
LS Manufacturing — Secteur de la conduite autonome : projet de suppression des vibrations multifréquences pour les supports LiDAR en alliage d'aluminium
Dans ce Cas de conduite autonome LS Manufacturing, nous présenterons notre solution au problème critique des problèmes de perception induits par les vibrations. Pour le système LiDAR d'un client placé au sommet de son véhicule autonome, il y avait un problème récurrent de gigue du nuage de points LiDAR à des vitesses spécifiques du véhicule. Notre solution technique à ce problème critique consistait àincorporer nos techniques intégrées de conception, de science des matériaux et de précision pour résoudre les problèmes suivants :
Défi client
Le véhicule autonome du client subissait une dégradation de la résolution du nuage de points LiDAR à vitesse d'autoroute, correspondant à des excitations 40 Hz et 120 Hz. L'analyse modale du support existant en aluminium moulé sous pression a montré des pics de résonance importants à 95 Hz et 280 Hz, avec un amortissement inadéquat. Le défi essentiel était de fournir une suppression des vibrations du support lidar sans une pénalité de masse substantielle qui violerait les contraintes de charge sur le toit, bloquant ainsi le calendrier de validation L4 du client.
Solution de fabrication LS
Notre approche a commencé par l'acquisition de données sur le spectre routier sur véhicule. Nous avons repensé la pièce en billette forgée 7075-T6, en utilisant l'optimisation de la topologie pour développer une forme plus rigide et plus légère. La forme a été développée par usinage CNC 5 axes à partir d'une billette solide pour une intégrité maximale. Nous avons conçu des poches isolantes pour des amortisseurs en caoutchouc et métal de type cisaillement au point de fixation du toit et effectué un grenaillage multi-axes des composants d'usinage CNC pour un amortissement de surface amélioré.
Résultats et valeur
La monture optimisée topologiquement optimisée a entraîné une augmentation de la première fréquence naturelle à 310 Hz. La transmissibilité des fréquences critiques 40 Hz et 120 Hz de la vibration a été réduite de 8 dB et 15 dB, respectivement, éliminant ainsi la gigue des nuages de points. Ceci a été réalisé avec une simple augmentation de 5 % de la masse, et cette solution d'usinage CNC rapide a offert la fiabilité indispensable pour la fusion de capteurs, permettant ainsi aux essais routiers critiques du client de commencer.
Ce projet particulier est une démonstration de nos connaissances spécialisées dans le traitement de problèmes mécatroniques complexes à l'intersection de la dynamique, des matériaux et de l'usinage CNC de haute précision. En fournissant une solution aux performances vérifiées pour la suppression des vibrations du support lidar, nous avons fourni les connaissances techniques requises pour la validation des systèmes autonomes.
Améliorez la clarté de chaque numérisation. Nos supports de capteurs usinés CNC suppriment les vibrations grâce à des performances dynamiques éprouvées et adaptées aux applications.
Comment les performances dynamiques du support de capteur peuvent-elles être vérifiées et testées pour garantir la conformité aux exigences de conception ?
L'exactitude des informations du capteur est primordiale, et toute source d'erreur via les supports de montage est inacceptable. Ce protocole décrit notre procédure de validation, qui vise à résoudre le problème principal de la Stabilité dynamique de l'usinage CNC. Nous faisons cela en validant la résonance dans la structure, la transmission des vibrations et la distorsion thermique, offrant ainsi une preuve concluante de performance. Le cadre est le suivant :
Analyse modale empirique : corrélation des comportements physiques et simulés
- Méthode de test : Test expérimental modal pour les supports à l'aide d'un marteau à percussion et d'accéléromètres.
- Principaux résultats : Trois premières fréquences naturelles, taux d'amortissement et formes de mode.
- Critères de validation : Comparaison avec les modèles FEA, amélioration itérative de la conception par Fraisage de prototypes CNC pour réduire la marge d'erreur de fréquence à <10 %.
Qualification de la transmission des vibrations via des tests Swept-Sine
- Test du système : Luminaires placés sur une table vibrante avec accéléromètres d'entrée/sortie.
- Metrique de base : Mesure de la transmissibilité de l'accélération sur la plage de fréquences de fonctionnement (5-2 000 Hz). Validation des supports de contrôle des vibrations CNC pour une atténuation sans pics de résonance indésirables.
- Preuve de conception : Validation des supports de contrôle des vibrations CNC pour une atténuation sans pics de résonance indésirables.
Évaluation de la stabilité thermomécanique
- Simulation environnementale : cyclage thermomécanique dans un environnement contrôlé sur une plage de températures.
- Métrologie dimensionnelle : Mesure de haute précision de la planéité de l'interface de montage et de la précision de positionnement à des températures extrêmes.
- Validation du processus : Vérifie la stabilité à partir de Matériau d'usinage CNC sélection.
Le « Passeport de performance dynamique » intégré
- Rapport consolidé : Tous les résultats de la suite de tests de performances dynamiques consolidés dans un certificat traçable.
- Livrable final : Ce document sera utilisé par nos clients comme preuve objective de performance, bien au-delà de la portée des rapports de conformité traditionnels.
Ces tests de performances dynamiques organisés donnent lieu à une certification concluante. Notre méthodologie empirique évite les risques d’intégration, fournissant ainsi la performance là où elle compte le plus. Notre « Passeport » témoigne de nos prouesses techniques, donnant lieu à une certification concluante de qualité et de fiabilité. Nous offrons un avantage concurrentiel en matière d'usinage CNC en fournissant des preuves tangibles et quantifiables de notre inertie dynamique.
Figure 4 : Production de supports de précision personnalisés pour le contrôle des vibrations en acier inoxydable à haute tolérance pour les systèmes de stabilité de capteurs robotiques.
Comment maintenir la cohérence des performances dynamiques, d'un prototype unique à la production de masse ?
Bien qu'il soit facile d'atteindre des performances dynamiques parfaites sur un seul prototype, il est beaucoup plus difficile d'atteindre une précision similaire sur des milliers de Composants robotiques usinés CNC. Toute incohérence de résonance ou d'amortissement peut avoir des conséquences désastreuses sur la fiabilité du produit fini. Ce document apporte des réponses basées sur les données à ce problème précis, en atteignant une cohérence des lots dans les performances dynamiques de la première pièce au dix millième. Nos piliers de contrôle sont décrits ci-dessous :
| Pilier de contrôle | Méthode et norme |
| Stabilité des lots de matériaux | Exiger une procédure de certification d'usine qui inclut des données de test par ultrasons et des propriétés mécaniques, telles que une variation de la limite d'élasticité < 5 %, pour toutes les billettes en alliage d'aluminium. |
| Processus d'usinage gelé et surveillé | Développer et verrouiller un document de procédure opérationnelle standard (SOP) pour tous les processus d'usinage CNC qui définissent les facteurs d'un usinage réussi. prototype. |
| Surveillance de l'usinage en cours | Exigez une surveillance en temps réel des vibrations de la broche et de la force d'usinage pour les processus d'usinage CNC de haute précision afin de détecter l'usure des outils et les changements de processus d'usinage. |
| Validation des performances statistiques (SPC) | Exiger SPC pour les montages en utilisant des tests modaux pour établir la fréquence naturelle Cpk pour un échantillon de chaque lot produit. |
| Stabilisation post-traitement | Exiger un processus de cycle thermique post-CNC standardisé pour toutes les pièces afin de réduire les contraintes résiduelles introduites lors de l'usinage. |
| Résultat : cohérence quantifiée | Ces processus permettent de contrôler la variation de la fréquence propre du premier mode dans une plage de ±3 % pour tous les lots de production, comme le confirment les tests de fin de ligne. |
Ce processus offre une réponse déterministe, plutôt que pleine d'espoir, au problème de la cohérence des lots pour les performances dynamiques. Il s'agit d'un domaine d'intérêt dans les applications à forte valeur ajoutée, comme les composants d'usinage CNC de haute précision, où les performances ne se négocient pas. Ce niveau de détail technique s'attaque aux causes profondes de l'incohérence dans les matériaux, les processus et la vérification pour faire passer la cohérence de l'espoir à un résultat déterministe, documenté et réalisable.
Pourquoi LS Manufacturing doit-il être choisi dans le domaine de pointe de la recherche de la stabilité perceptuelle ?
L'intégrité du capteur est de la plus haute importance dans le monde avancé de la robotique et des systèmes autonomes. Le montage matériel n'est pas seulement un montage matériel, mais c'est un montage matériel très important, et il doit être capable de résister aux effets multi-physiques. Pourquoi choisir LS Manufacturing ? Nous sommes votre partenaire d'ingénierie multi-physique unique, abordant le problème fondamental de la stabilité des capteurs en contrôlant l'ensemble du processus pour ce composant matériel très important :
Un processus de conception avancé et orienté système
Nous examinerons d'abord vos entrées environnementales, les spectres de vibration et les entrées thermiques de votre environnement de test au niveau du système. C'est ce qui motive nos conceptions basées sur FEA, et non un dessin CAO. Par nature, nous avons conçu des conceptions robustes aux facteurs environnementaux avant même de couper du métal.
La fabrication de précision en tant que variable contrôlée
Afin de répondre à nos exigences de conception, nous devons disposer d'un processus de fabrication déterministe. C'est là que l'utilisation de services d'usinage CNC robotiques très avancés entre en jeu. Ce processus nous permettra de répondre à nos géométries et finitions de surface requises. Ce processus est de nature en boucle fermée, car l'application d'outils, de vitesses, d'avances spécifiques et d'un processus de stabilisation thermique post-CNC requis doit être utilisé. Cela rend le processus constant, car chaque pièce aura les mêmes résultats simulés.
Validation empirique et certification des performances
Afin de boucler la boucle, nous disposons de notre preuve rigoureuse basée sur les données. Toutes les constructions importantes sont validées à l'aide des méthodes susmentionnées, comme indiqué par notre protocole de performance dynamique, etc. Notre processus rigoureux de validation post-CNC peut être considéré comme un « passeport de performance » pour nos pièces, car il comprend une fiche technique pour la rigidité dynamique, les taux d'amortissement et les coefficients thermiques, etc. Nous offrons des performances garanties, pas seulement une pièce conforme à l'impression.
C'est ce que nous entendons par partenariat : un processus transparent de bout en bout, depuis la conception sensible au système, en passant par la fabrication CNC déterministe, et enfin, la vérification empirique. C'est ce qui nous permet d'apporter l'expertise technique et la responsabilité nécessaires pour prendre ce qui pourrait autrement être un support passif et en faire une plate-forme garantie et stable pour vos Applications de détection d'usinage CNC.
FAQ
1. Quels sont les délais et les coûts habituels pour personnaliser un support de capteur haute stabilité ?
L'ensemble du processus, y compris la conception dynamique, la simulation, le prototypage et les tests, peut prendre 4 à 6 semaines. Le coût de la personnalisation dépend du matériau, de la complexité structurelle et des performances, etc. Cependant, pour un seul prototype de support de capteur en alliage d'aluminium 7075, utilisant l'optimisation de la topologie, l'usinage 5 axes et l'analyse modale, le coût peut être plusieurs milliers de RMB. Cependant, pour une production de masse, le coût peut être bien inférieur.
2. Jusqu'où pouvez-vous généralement augmenter la fréquence naturelle d'un support de capteur ?
Cela dépend fortement de la taille, du matériau et de la conception du support. Pour un support en alliage d'aluminium de taille moyenne (environ 200 x 150 x 50 mm), nous pouvons optimiser la conception pour garantir que la fréquence naturelle du premier mode soit élevée au-dessus de 800 Hz, et même au-dessus de 1 kHz, évitant ainsi efficacement les principales fréquences d'excitation de la plupart des systèmes robotiques.
3. Comment garantir que le support reste sécurisé et exempt de fissures de fatigue sous des charges de vibrations prolongées ?
Des simulations de durée de vie en fatigue sont effectuées à l'aide de l'analyse par éléments finis (FEA) pour optimiser l'intégrité structurelle des zones à forte contrainte. En production, le fraisage hélicoïdal est utilisé pour tous les trous filetés afin d'offrir une qualité de filetage et une résistance supérieures par rapport aux processus de taraudage traditionnels. De plus, pour les interfaces critiques, l'utilisation d'adhésifs frein-filet et d'un assemblage à couple limité est spécifiée, avec des instructions détaillées fournies pour garantir une mise en œuvre correcte.
4. Quelles mesures sont prises pour éviter que le support ne s'affaisse ou ne se déforme si mon capteur est particulièrement lourd ?
De plus, nous effectuons des simulations de charges statiques, qui nous permettent de déterminer la déformation élastique qui se produit dans des conditions de charge maximale. Il nous est possible de proposer une option de « compensation de pré-déformation » au sein du processus de fabrication, grâce à laquelle le support est produit avec une contre-déformation spécifique, quoique faible, à l'état libre, ce qui garantit qu'il prend sa forme géométrique optimale une fois la charge du capteur appliquée.
5. Offrez-vous un service complet qui couvre tout, depuis le support lui-même jusqu'à l'installation finale et l'étalonnage du capteur ?
Oui, nous le faisons. Il nous est possible de fournir un « Module de montage de capteur » qui comprend le support, les pièces d'isolation des vibrations, ainsi que les systèmes de réglage de précision, qui arrive sur le site du client pré-nivelé, facilitant ainsi grandement le processus d'intégration en ne nécessitant que l'assemblage et le câblage finaux.
6. Comment protégez-vous la propriété intellectuelle associée à nos conceptions de montures uniques ?
Nous opérons dans le cadre des accords de non-divulgation (NDA) les plus stricts et observons des procédures strictes d'isolation des données pour tous nos projets. Nous sommes prêts à conclure des accords de « pas d'ingénierie inverse » et de « fourniture exclusive » avec vous pour garantir que vos conceptions innovantes sont entièrement sécurisées et protégées.
7. Quelle est la quantité minimale de commande (MOQ) ?
Nous proposons le développement de prototypes unitaires et la production d'essais en petits lots, un service essentiel pour les projets nécessitant une validation dynamique des performances. Le MOQ peut varier de 1 à 10 unités.
8. Comment lancer une collaboration pour un projet de montage de capteur ?
Vous devrez nous fournir le modèle du capteur, le poids, les dessins de l'interface de montage, les informations sur l'environnement de vibration du robot (si disponible) et les exigences de performances (telles que les fréquences à éviter et la déformation maximale autorisée). Notre équipe d'ingénierie multi-physique effectuera ensuite une analyse préliminaire et organisera une réunion de consultation technique avec vous.
Résumé
Dans la course à la précision de la perception robotique, le maillon le plus faible de la chaîne n'est peut-être pas les algorithmes mais le métal utilisé dans le capteur. La stabilité est une promesse de performance dynamique qui implique l'analyse, la simulation, la fabrication et la validation du système. Cela nécessite un partenaire qui comprend les nuances des spectres de vibration, de la dilatation thermique et des formes modales, ainsi qu'une ingénierie avancée pour garantir des résultats quantifiés.
Pour garantir une solution définitive aux tremblements de votre capteur, soumettez les spécifications de votre capteur et vos problèmes suspectés de vibrations. L'équipe d'usinage CNC de LS Manufacturing commencera votre diagnostic préliminaire gratuit pour vous fournir une perspective d'expert sur l'amélioration des performances des supports.
