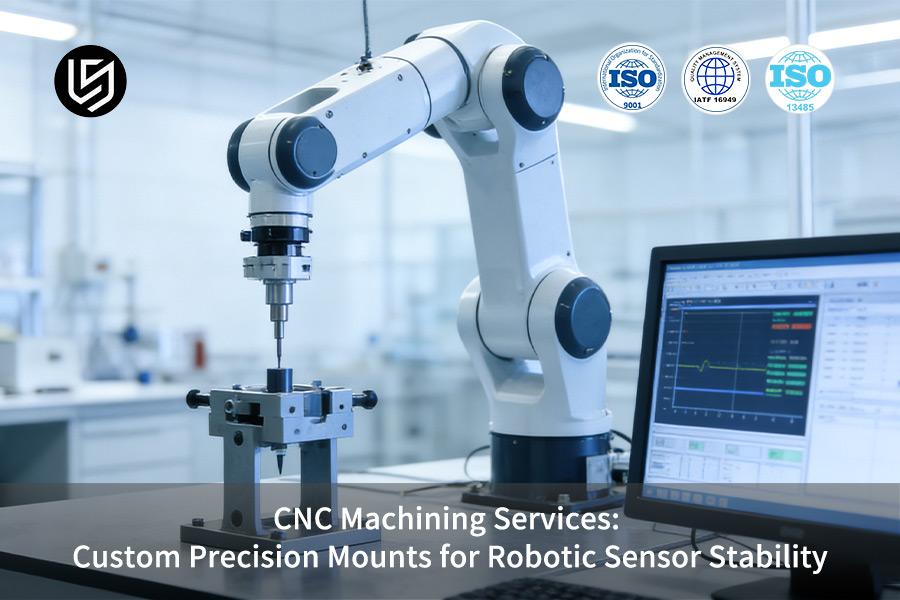

Servizi di lavorazione CNC: supporti di precisione personalizzati per la stabilità dei sensori robotici
Scritto da
Gloria
Pubblicato
Mar 16 2026
Lavorazione CNC
Seguici
I servizi di lavorazione CNC sono tradizionalmente caratterizzati dalla precisione delle dimensioni statiche, ma proprio questo approccio è la causa di un problema diffuso e costoso nella robotica. Puoi facilmente imbatterti in supporti per sensori che soddisfano tutti i test geometrici ma causano "tremori neurologici" nel tuo sistema di percezione. Le oscillazioni microscopiche causate dal movimento o da una minima espansione termica durante un tipico ciclo di funzionamento possono rovinare nuvole di punti, immagini sfocate e mandare in tilt la calibrazione occhio-mano, bloccando i processi automatizzati senza alcuna apparente parte colpevole.
Risolviamo questa discrepanza di fondo modificando l'enfasi della fabbricazione dalla replica della forma al miglioramento delle prestazioni. Il nostro kit di strumenti di progettazione e produzione per la stabilità dinamica ottimizza la montatura come elemento filtrante chiave, incorporando analisi modale, modellazione termico-strutturale e l'uso di materiali avanzati come le leghe smorzanti. L'effetto complessivo è un componente con un passaporto di prestazioni dinamiche, progettato per proteggere i sensori dai livelli di vibrazione e dalle temperature estreme, consentendo loro di vedere chiaramente, mirare correttamente e colpire il bersaglio.
Lavorazione CNC per supporti di sensori robotici: criteri chiave
Obiettivo di progettazione
Sfida e soluzione di produzione
Stabilità dimensionale assoluta
I nostri supporti per lavorazione CNC devono essere termicamente stabili e isolati dalle vibrazioni; selezioniamo materiali con bassi coefficienti CTE e ottimizziamo le nervature strutturali interne per una distensione precisa.
Planarità e perpendicolarità della superficie critica
Le superfici dell'interfaccia del sensore devono essere molto piatte (ad esempio <0,01 mm) per evitare errori di misurazione; otteniamo questo risultato con una fresatura frontale di precisione e una successiva lappatura.
Integrazione dello smorzamento delle vibrazioni
I supporti di smorzamento passivi richiedono posizioni dei fori di montaggio in elastomero o cavità interne; effettuiamo posizioni critiche dei fori tascabili di montaggio e posizioni dei fori maschiati per un allineamento ottimale.
Integrazione schermatura EMI/RFI
I nostri supporti di smorzamento passivi richiedono il posizionamento del supporto in elastomero o cavità interne; realizziamo sedi di montaggio critiche e posizioni dei fori maschiati per un allineamento ottimale.
Design leggero e ad alta rigidità
Il nostro design richiede che sia leggero e rigido; eseguiamo studi di ottimizzazione topologica e lavoriamo complesse strutture reticolari a pareti sottili da alluminio massiccio o titanio.
Il nostro processo di integrazione di precisione
Lavoriamo il supporto in un unico pezzo; ciò garantisce che tutte le interfacce e i riferimenti critici siano lavorati in un unico pezzo su una macchina a 5 assi per un allineamento ottimale.
Risultato: fedeltà della misurazione
Forniamo supporti che forniscono un'interfaccia perfettamente stabile e ripetibile, garantendo dati del sensore accurati e affidabili senza alcun rumore o deriva della macchina.
Risultato: affidabilità del sistema
Miglioriamo la precisione complessiva e la disponibilità di un sistema robotizzato di lavorazione CNC eliminando qualsiasi influenza della deriva di calibrazione e imprecisioni del sensore causate da interfacce di montaggio instabili o di scarsa qualità.
Ci preoccupiamo del problema critico di fornire un'interfaccia meccanica perfettamente stabile per il tuo sensibile sensore robotico. La nostra esperienza nella lavorazione di precisione ci consente di progettare e produrre supporti monolitici che possiedono proprietà di planarità, allineamento e smorzamento superiori. Ciò, a sua volta, migliora la precisione e l'affidabilità del tuo sistema robotico garantendo che il sensore fornisca informazioni accurate e prive di rumore.
Perché fidarsi di questa guida? Esperienza pratica da parte di esperti di produzione LS
Mentre i servizi di lavorazione CNC forniscono precisione statica, il sensore robotico presenta problemi di precisione dinamica a causa delle vibrazioni causate da un montaggio errato. La nostra esperienza è stata in trincea, dove abbiamo risolto problemi del mondo reale sorti a causa di staffe geometricamente corrette che creano instabilità nel sistema complessivo, e dove visione offuscata e problemi di calibrazione hanno peggiorato le cose per noi. La nostra battaglia contro le microvibrazioni, secondo i principi descritti su Wikipedia, è stata messa in pratica.
Il nostro processo di progettazione per un supporto di precisione personalizzato prende quello che altrimenti sarebbe un componente passivo e lo trasforma in un filtro di stabilità attivo. Eseguiamo complesse simulazioni FEA per l'analisi strutturale modale e termica e l'ottimizzazione topologica per ottimizzare il materiale per la massima rigidità e il minimo peso. La nostra scelta dei materiali, seguendo rigorosamente le linee guida delineate dalla Metal Powder Industry Federation (MPIF), è incentrata su materiali ad alto smorzamento che hanno la capacità di assorbire l'energia vibrazionale, in modo tale che le prestazioni della montatura siano assicurate dalla sua struttura stessa del materiale.
Il risultato finale è un pezzo che garantisce l'integrità del sensore, testata e comprovata in migliaia di applicazioni negli ambienti più esigenti. Ti stiamo trasmettendo questa conoscenza, in modo che possa specificare con assoluta certezza, quella che avrebbe potuto essere una catastrofica catena di errori in un elemento a prova di bomba di affidabilità del sistema. Questa, in sostanza, è la vera differenza tra un pezzo lavorato a macchina e una base di percezione realmente progettata in termini di prestazioni.
Figura 1: supporti metallici di precisione con lavorazione CNC attiva per la stabilità dei sensori robotici nelle applicazioni industriali.
Quali fonti di vibrazione durante il movimento del robot minacciano la stabilità del supporto del sensore?
Il design di un buon supporto di stabilità del sensore robotico inizia con la comprensione del nemico. La sfida è che, in modo proattivo, dobbiamo progettare tenendo conto delle fonti di vibrazione specifiche della robotica che portano al degrado della percezione, spostando il nostro paradigma da una progettazione reattiva a una progettazione proattiva. La nostra soluzione è una strategia di lavorazione CNC:
Profilazione sistematica delle sorgenti di vibrazione
Iniziamo identificando lo spettro di vibrazioni operative del tuo particolare robot, considerandolo come l'input di progettazione critico. Ciò richiede test collaborativi o l'uso di profili di vibrazione noti per attuatori e trasmissioni tipici. L'obiettivo è correlare le bande di eccitazione significative, che vanno dal movimento del servo a bassa frequenza al rumore del cuscinetto ad alta frequenza, per garantire che il nostro progetto affronti l'ambiente di minaccia reale, non quelli ipotetici. Questa correlazione influenza direttamente l'analisi modale per le montature e tutte le scelte progettuali.
Progettazione dinamica mirata tramite simulazione avanzata
Dopo aver stabilito lo spettro delle minacce, possiamo ora applicare l'analisi degli elementi finiti per eseguire un'accurata analisi modale per le cavalcature, ottimizzandole geometricamente per disinnescare la struttura lontano dalle frequenze di eccitazione significative. Possiamo aggiungere materiale ai supporti utilizzando l'ottimizzazione della topologia di lavorazione CNC, massimizzando la rigidità e spostando i punti di risonanza, come la prima modalità di piegatura, ben al di sopra delle bande operative significative, producendo così un filtro progettato su misura anche prima che qualsiasi metallo sia stato lavorato.
Scienza dei materiali e fabbricazione di precisione
Il design dinamico è reso possibile dall'intelligenza dei materiali e dall'esecuzione precisa. Selezioniamo materiali come leghe di alluminio ad alto smorzamento per la loro naturale capacità di dissipare energia, opponendosi direttamente all'amplificazione risonante. Il design viene quindi perfezionato attraverso la lavorazione CNC a 5 assi e la fresatura CNC multiasse, garantendo che le prestazioni dinamiche del pezzo prodotto corrispondano a quelle della simulazione. Il trattamento termico di distensione, un processo essenziale, viene quindi eseguito sulla parte dopo la lavorazione per garantire il raggiungimento della stabilità a lungo termine.
Convalida empirica e blocco delle prestazioni
Il passaggio finale e più cruciale è la convalida empirica. I prototipi vengono quindi testati su tavole vibranti controllate e analisi modali con martello a percussione, e le funzioni di risposta in frequenza risultanti vengono quindi confrontate direttamente con le nostre simulazioni FEA. Questa fase finale di convalida completa il ciclo di progettazione, garantendo che i supporti di stabilità dei sensori robotici funzioneranno come un sottosistema di stabilità completo. Trasforma un progetto concettuale in una parte dimostrabilmente affidabile.
Il seguente documento descrive un processo di ingegneria della lavorazione CNC collaudato che va oltre le soluzioni di montaggio generiche per offrire una soluzione di stabilità che può essere garantita per soddisfare determinati criteri di prestazione. Il nostro vantaggio sul mercato: il nostro sistema a circuito chiuso, dalla diagnosi e simulazione spettrale alla lavorazione CNC di precisione e alla convalida. La nostra risposta: più di un semplice componente, ma una base stabile per il vostro più importante sistema basato su sensori.
Come è possibile migliorare la frequenza naturale e lo smorzamento di un bracket attraverso la progettazione dei materiali e della struttura?
Il seguente documento descrive un processo di ingegneria completo per risolvere l'importante problema di compromesso del sistema di rigidità e smorzamento nei sistemi dinamici. La nostra risposta combina il meglio della scienza dei materiali, dell'ottimizzazione strutturale e dell'esperienza in materia di smorzamento per sviluppare sistemi che non solo aumentano la frequenza naturale della lavorazione CNC ma rifiutano anche risonanze indesiderate.
Selezione strategica dei materiali per prestazioni mirate
Massimizzazione della rigidità dinamica: Utilizza leghe ad alta rigidità specifica come 7075-T6 per ottenere la massima frequenza naturale con il minimo peso.
Integrazione dello smorzamento intrinseco: utilizza leghe ad alto smorzamento come M2052 all'interno di supporti di precisione personalizzati per ottenere uno smorzamento delle vibrazioni a banda larga.
Scelta basata sui dati: applica l'analisi modale FEA per guidare la selezione dei materiali per lo smorzamento delle vibrazioni rispetto alle strategie di pura rigidità.
Progettazione strutturale avanzata tramite ottimizzazione computazionale
Implementazione dell'ottimizzazione della topologia: utilizzare l'ottimizzazione della topologia per la rigidità per ottenere strutture ottimizzate in massa con reticoli o nervature ad alta frequenza.
Perfezionamento del design: perfeziona il design utilizzando l'ottimizzazione di dimensioni/forma per arrivare al progetto finale pronto per lavorazione CNC di precisione.
Simulazione delle prestazioni: Simula il progetto utilizzando l'analisi della risposta armonica forzata per garantire che non vi siano risonanze operative.
Integrazione di meccanismi di smorzamento passivo
Applicazione di Constrained Layer Damping (CLD): Utilizzare lo smorzamento viscoelastico per ottenere uno smorzamento elevato a picchi di risonanza discreti.
Ottimizzazione specifica per il caso: utilizza l'analisi modale per ottenere un design CLD ottimale e proprietà per raggiungere uno smorzamento fino a 15 dB.
Strategia ibrida: integra substrati ottimizzati ad alta rigidità con trattamenti di smorzamento localizzati per prestazioni ottimali.
Produzione e convalida di precisione
Garantire la fedeltà del design: Implementare i progetti ottimizzati nell'hardware sotto forma di lavorazione CNC ad alta precisione, che garantisce che il previsto le prestazioni vengono mantenute nel prodotto finito per i supporti.
Verifica empirica delle prestazioni: confronta le prestazioni simulate con l'analisi modale sperimentale (EMA) dei prototipi, completando così il ciclo e fornendo supporti di precisione personalizzati che soddisfano i requisiti.
L'autorità della nostra competenza può essere meglio descritta spiegando il nostro processo e come si tratta di un sistema a circuito chiuso dalla progettazione basata su FEA alla convalida fisica. Questo processo, che combina il meglio dell'ottimizzazione della topologia per la rigidità e della selezione dei materiali per lo smorzamento delle vibrazioni, e infine implementandolo nella lavorazione CNC, è la soluzione definitiva per fornire supporti di precisione personalizzati che soddisfano i requisiti più esigenti in termini di prestazioni.
Figura 2: Realizzazione di supporti in alluminio ad alta tolleranza per la stabilità dei sensori robotici nella robotica industriale ad alta precisione.
In che modo la lavorazione CNC di precisione raggiunge stabilità microscopica e controllo delle sollecitazioni negli attacchi?
I progetti dinamici superiori possono essere annullati dalle tensioni residue latenti derivanti dalla produzione, che causano microdeformazioni sotto carichi termici o meccanici. Questo documento descrive in dettaglio una metodologia di lavorazione CNC disciplinata incentrata sul controllo delle tensioni residue. Il nostro processo garantisce che l'integrità geometrica traduca le prestazioni teoriche in stabilità garantita per le applicazioni più esigenti.
Fase
Strategia tecnica chiave
Implementazione e obiettivo quantificabile
Sequenza dei processi
Sequenza di lavorazione di distensione in più fasi.
Parametri di taglio "a basso stress" per elementi sottili.
Alta velocità, bassa profondità di taglio, avanzamento moderato per prevenire strati di stress residuo da trazione.
Finitura finale
Finitura di livello "a specchio" per interfacce critiche.
Gli utensili diamantati raggiungono Ra ≤ 0,2 µm e planarità ≤ 0,01 mm/100 mm per la lavorazione CNC per supporti di sensori robotici.
Servizio Integrato
Servizi completi di lavorazione CNC di precisione.
Il protocollo combina la lavorazione CNC multiasse con l'ispezione per verificare la stabilità termica/meccanica.
Affrontiamo il problema critico della deriva indotta dallo stress impiegando un regime a più fasi basato sui dati che dà priorità al controllo dello stress residuo rispetto alla geometria. Questo è un componente integrale dei nostri servizi di lavorazione CNC di precisione, che forniscono un vantaggio decisivo per le parti di precisione, in particolare per la lavorazione CNC per supporti di sensori robotici, poiché garantisce che le parti rimangano stabili al di sotto del micron sotto carico.
Come progettare e realizzare un supporto per sensore intelligente con funzionalità di compensazione termica attiva?
Per affrontare efficacemente il problema della precisione del sensore in condizioni termiche estreme, non è possibile resistere semplicemente a tale deformazione, come descritto nell'attuale stato dell'arte. Il seguente documento delinea una metodologia per contrastare efficacemente la deformazione termica attraverso l'applicazione della scienza dei materiali, della fluidodinamica avanzata e della lavorazione meccanica di precisione. Affrontiamo il problema della deriva dell'allineamento progettando strutture che gestiscono attivamente le condizioni termiche:
Progettazione di materiali eterogenei per compensazione passiva
Risolviamo la deriva direzionale unendo materiali lavorati a CNC con coefficienti di dilatazione termica (CTE) opposti, come Invar e alluminio. La dilatazione differenziale sopra calcolata fornisce un movimento di compensazione. Ciò si traduce in una deriva termica netta quasi nulla sull'interfaccia del sensore, che è il fondamento del nostro design di stabilità termica per le staffe di montaggio del sensore personalizzate.
Raffreddamento conformale integrato per il controllo attivo della temperatura
Per i sensori ad alta potenza, progettiamo e realizziamo canali di raffreddamento interni chiusi direttamente nel supporto. Con la lavorazione CNC ad alta precisione realizziamo passaggi chiusi e complessi. Un fluido circolante controlla attivamente la temperatura della piastra di base a ±1,0°C, fornendo un vero supporto di compensazione termica attiva che isola il sensore.
Progettazione, simulazione e convalida olistiche
Il nostro approccio combina la simulazione predittiva con una fabbricazione precisa. Simuliamo il comportamento termico-strutturale accoppiato utilizzando FEA per analizzare la distorsione, quindi produciamo il progetto utilizzando la lavorazione CNC multiasse. Il progetto è convalidato su banchi di prova del ciclo termico, correlando la simulazione con i risultati sperimentali per garantire prestazioni di deriva inferiori a 0,01° su ampi intervalli.
Lo facciamo progettando sistemi che non solo resistono alla distorsione termica, ma la compensano anche. Ciò avviene in un ciclo chiuso di progettazione della stabilità termica, lavorazione CNC di precisione e convalida. I nostri supporti attivi per compensazione termica risolvono problemi critici di deriva termica, offrendo ai nostri clienti un vantaggio competitivo in cui la resistenza alle condizioni ambientali è il fattore determinante delle prestazioni.
Figura 3: Lavorazione di staffe in alluminio ad alta tolleranza per sistemi di automazione robotica di precisione e stabilità dei sensori.
LS Manufacturing - Settore Guida Autonoma: progetto di soppressione delle vibrazioni multifrequenza per staffe in lega di alluminio LiDAR
In questo caso di guida autonoma di LS Manufacturing, presenteremo la nostra soluzione al problema critico dei problemi di percezione indotti dalle vibrazioni. Per il sistema LiDAR di un cliente posizionato sul veicolo autonomo, si verificava un problema ricorrente di jitter della nuvola di punti LiDAR a velocità specifiche del veicolo. La nostra soluzione ingegneristica a questo problema critico è stata quella di incorporare le nostre tecniche integrate di progettazione, scienza dei materiali e precisione per risolvere quanto segue:
Sfida con il cliente
Il veicolo autonomo del cliente stava riscontrando un degrado della risoluzione della nuvola di punti LiDAR a velocità autostradali, corrispondenti a eccitazioni di 40 Hz e 120 Hz. L'analisi modale della staffa esistente in alluminio pressofuso ha mostrato picchi di risonanza prominenti a 95Hz e 280Hz, con smorzamento inadeguato. La sfida fondamentale era fornire soppressione delle vibrazioni della staffa lidar senza una sostanziale penalizzazione della massa che avrebbe violato i vincoli di carico sul tetto, bloccando il programma di convalida L4 del cliente.
Soluzione per la produzione LS
Il nostro approccio è iniziato con l'acquisizione dei dati dello spettro stradale a bordo del veicolo. Abbiamo riprogettato la parte in billetta forgiata 7075-T6, utilizzando l'ottimizzazione della topologia per sviluppare una forma più rigida e leggera. La forma è stata sviluppata tramite lavorazione CNC a 5 assi da una solida billetta per la massima integrità. Abbiamo progettato tasche isolanti per smorzatori in gomma-metallo di tipo a taglio nel punto di attacco del tetto ed eseguito la pallinatura multiasse dei componenti di lavorazione CNC per un migliore smorzamento della superficie.
Risultati e valore
La montatura topologicamente ottimizzata migliorata ha comportato un aumento della prima frequenza naturale a 310Hz. La trasmissibilità delle frequenze critiche 40Hz e 120Hz della vibrazione è stata ridotta rispettivamente di 8dB e 15dB, eliminando il jitter della nuvola di punti. Ciò è stato ottenuto con un aumento di massa di appena il 5% e questa rapida soluzione di lavorazione CNC ha offerto l'affidabilità tanto necessaria per la fusione dei sensori, consentendo ai critici test su strada del cliente di iniziare.
Questo particolare progetto è una dimostrazione delle nostre conoscenze specializzate nell'affrontare complesse questioni meccatroniche all'intersezione tra dinamica, materiali e lavorazione CNC ad alta precisione. Fornendo una soluzione con prestazioni verificate per la soppressione delle vibrazioni della staffa lidar, abbiamo fornito le conoscenze tecniche necessarie per la convalida di sistemi autonomi.
Crea chiarezza in ogni scansione. I nostri supporti per sensori lavorati a CNC sopprimono le vibrazioni con prestazioni dinamiche comprovate dai dati e ottimizzate per l'applicazione.
Come è possibile verificare e testare le prestazioni dinamiche della staffa del sensore per garantire la conformità ai requisiti di progettazione?
L'accuratezza delle informazioni del sensore è fondamentale e qualsiasi fonte di errore attraverso le staffe di montaggio è inaccettabile. Questo protocollo descrive la nostra procedura di convalida, che ha lo scopo di risolvere il problema principale della stabilità dinamica della lavorazione CNC. Lo facciamo verificando la risonanza nella struttura, la trasmissione delle vibrazioni e la distorsione termica, offrendo prove conclusive delle prestazioni. Il quadro è il seguente:
Analisi modale empirica: correlazione tra comportamento fisico e simulato
Metodo di prova: Test modale sperimentale per montature utilizzando martello a percussione e accelerometri.
Risultati chiave: Prime tre frequenze naturali, rapporti di smorzamento e forme modali.
Criteri di validazione: Confronto con modelli FEA, miglioramento iterativo del progetto mediante fresatura di prototipi CNC per ridurre il margine di errore nella frequenza al <10%.
Qualificazione della trasmissione delle vibrazioni tramite test Swept-Sine
Test del sistema: Apparecchi posizionati su tavolo vibrante con accelerometri di ingresso/uscita.
Metrica principale: misurazione della trasmissibilità dell'accelerazione nell'intervallo di frequenza operativa (5-2000 Hz). Convalida dei supporti per il controllo delle vibrazioni CNC per l'attenuazione senza picchi di risonanza indesiderati.
Prova di progettazione: Convalida dei supporti per il controllo delle vibrazioni CNC per l'attenuazione senza picchi di risonanza indesiderati.
Valutazione della stabilità termo-meccanica
Simulazione ambientale: ciclismo termo-meccanico in ambiente controllato nell'intervallo di temperatura.
Metrologia dimensionale: misurazione ad alta precisione della planarità dell'interfaccia di montaggio e dell'accuratezza del posizionamento a temperature estreme.
Il "Passaporto dinamico delle prestazioni" integrato
Rapporto consolidato: tutti i risultati della suite di test dinamico delle prestazioni consolidati in un certificato tracciabile.
Risultato finale: questo documento verrà utilizzato dai nostri clienti come prova oggettiva delle prestazioni, ben oltre l'ambito dei tradizionali rapporti di conformità.
Questo test dinamico delle prestazioni organizzato fornisce una certificazione definitiva. La nostra metodologia empirica evita i rischi dell’integrazione, fornendo così prestazioni dove conta di più. Il nostro "Passaporto" è la prova della nostra abilità tecnica, fornendo una certificazione definitiva di qualità e affidabilità. Offriamo un vantaggio competitivo nella lavorazione CNC definitivo, fornendo prove tangibili e quantificabili della nostra inerzia dinamica.
Figura 4: Produzione di supporti di precisione personalizzati per il controllo delle vibrazioni in acciaio inossidabile ad alta tolleranza per sistemi di stabilità dei sensori robotici.
Come mantenere la coerenza delle prestazioni dinamiche da un singolo prototipo alla produzione di massa?
Sebbene sia facile ottenere prestazioni dinamiche perfette su un singolo prototipo, è molto più difficile ottenere una precisione simile su migliaia di componenti robotici lavorati a CNC. Eventuali incongruenze nella risonanza o nello smorzamento possono avere implicazioni disastrose sull'affidabilità del prodotto finito. Questo documento fornisce risposte basate sui dati proprio a questo problema, ottenendo coerenza batch nelle prestazioni dinamiche dal primo pezzo al decimillesimo. I nostri pilastri di controllo sono descritti di seguito:
Pilastro di controllo
Metodo e standard
Stabilità del lotto di materiale
Richiedere una procedura di certificazione dello stabilimento che includa dati di test a ultrasuoni e proprietà meccaniche, comevariazione del limite di snervamento < 5%, per tutte le billette in lega di alluminio.
Processo di lavorazione congelato e monitorato
Sviluppare e bloccare un documento Procedura operativa standard (SOP) per tutti i processi di lavorazione CNC che definiscono i fattori di una lavorazione riuscita prototipo.
Monitoraggio della lavorazione in corso
Richiedono il monitoraggio in tempo reale delle vibrazioni del mandrino e della forza di lavorazione per processi di lavorazione CNC ad alta precisione per rilevare l'usura degli utensili e lo spostamento del processo di lavorazione.
Convalida statistica delle prestazioni (SPC)
Richiedi SPC per le montature utilizzando test modali per stabilire la frequenza naturale Cpk per un campione di ciascun lotto prodotto.
Stabilizzazione post-processo
Richiedono un processo di ciclo termico post-CNC standardizzato per tutte le parti per ridurre le tensioni residue introdotte durante la lavorazione.
Risultato: coerenza quantificata
Questi processi consentono di controllare la variazione della frequenza naturale di prima modalità entro ±3% per tutti i lotti di produzione, come confermato dai test di fine linea.
Questo processo offre una risposta deterministica, anziché speranzosa, al problema della coerenza dei batch per prestazioni dinamiche. Si tratta di un'area di interesse in applicazioni di alto valore, come componenti di lavorazione CNC ad alta precisione, dove le prestazioni non sono oggetto di negoziazione. Questo livello di dettaglio tecnico affronta le cause profonde dell'incoerenza nei materiali, nei processi e nella verifica per spostare la coerenza dalla speranza a un risultato deterministico, documentato e realizzabile.
Perché la produzione LS deve essere scelta nel campo all'avanguardia del perseguimento della stabilità percettiva?
L'integrità del sensore è della massima importanza nel mondo avanzato della robotica e dei sistemi autonomi. Il montaggio hardware non è solo un semplice montaggio hardware, ma è un montaggio hardware molto importante e deve essere in grado di resistere agli effetti multifisici. Perché scegliere LS Manufacturing? Siamo il tuo unico partner di ingegneria multifisica e affrontiamo il problema fondamentale di fornire stabilità ai sensori controllando l'intero processo per questo importantissimo componente hardware:
Un processo di progettazione lungimirante e orientato al sistema
Esamineremo innanzitutto gli input ambientali, gli spettri di vibrazione dell'ambiente di test a livello di sistema e gli input termici. Questo è ciò che guida i nostri progetti basati su FEA, non un disegno CAD. Intrinsecamente, abbiamo realizzato progetti resistenti agli input ambientali prima ancora di tagliare il metallo.
Produzione di precisione come variabile controllata
Per soddisfare i nostri requisiti di progettazione, dobbiamo avere un processo di produzione deterministico. È qui che entra in gioco l'uso di servizi di lavorazione CNC robotica molto avanzati. Questo processo ci consentirà di soddisfare le geometrie e le finiture superficiali richieste. Questo processo è di natura a circuito chiuso, poiché è necessario impiegare l'applicazione di utensili, velocità, avanzamenti specifici e un processo di stabilizzazione termica post-CNC richiesto. Ciò rende il processo costante, poiché ogni pezzo avrà gli stessi risultati simulati.
Convalida empirica e certificazione delle prestazioni
Per chiudere il cerchio, abbiamo la nostra prova rigorosa e basata sui dati. Tutte le costruzioni significative vengono convalidate utilizzando i metodi sopra menzionati, come delineato dal nostro Dynamic Performance Protocol, ecc. Il nostro rigoroso processo di convalida post-CNC può essere considerato come un "passaporto delle prestazioni" per le nostre parti, poiché include una scheda tecnica per la rigidità dinamica, i rapporti di smorzamento e i coefficienti termici, ecc. Offriamo prestazioni garantite, non semplicemente una parte che soddisfa la stampa.
Questo è ciò che intendiamo per partnership: un processo end-to-end senza soluzione di continuità, dalla progettazione consapevole del sistema, alla produzione CNC deterministica e, infine, alla verifica empirica. È ciò che ci consente di offrire la competenza tecnica e la responsabilità necessarie per prendere quella che altrimenti potrebbe essere una staffa passiva e renderla una piattaforma stabile e garantita per le vostre applicazioni di rilevamento della lavorazione CNC più esigenti.
Domande frequenti
1. Quali sono i tempi e i costi tipici per la personalizzazione di un supporto per sensore ad alta stabilità?
L'intero processo, inclusa la progettazione dinamica, la simulazione, la prototipazione e il test, può richiedere dalle 4 alle 6 settimane. Il costo della personalizzazione dipende dal materiale, dalla complessità strutturale e dalle prestazioni, ecc. Tuttavia, per un singolo prototipo di supporto per sensore realizzato in lega di alluminio 7075, utilizzando l'ottimizzazione della topologia, la lavorazione a 5 assi e l'analisi modale, il costo può essere diverse migliaia di RMB. Tuttavia, per la produzione di massa, il costo può essere molto inferiore.
2. Di quanto in genere puoi aumentare la frequenza naturale del supporto di un sensore?
Ciò dipende fortemente dalle dimensioni, dal materiale e dal design del supporto. Per un supporto in lega di alluminio di medie dimensioni (circa 200 x 150 x 50 mm), possiamo ottimizzare il design per garantire che la frequenza naturale del primo modo venga aumentata sopra 800 Hz e anche sopra 1 kHz, evitando così efficacemente le principali frequenze di eccitazione della maggior parte dei sistemi robotici.
3. Come si garantisce che il supporto rimanga sicuro e privo di crepe da fatica sotto carichi di vibrazioni prolungati?
Le simulazioni della durata a fatica vengono eseguite utilizzando l'analisi degli elementi finiti (FEA) per ottimizzare l'integrità strutturale delle aree ad alto stress. Nella produzione, la fresatura elicoidale viene utilizzata per tutti i fori filettati per fornire qualità e resistenza della filettatura superiori rispetto ai tradizionali processi di maschiatura. Inoltre, per le interfacce critiche, viene specificato l'uso di adesivi frenafiletti e un assemblaggio con coppia limitata, con istruzioni dettagliate fornite per garantire una corretta implementazione.
4. Quali misure vengono prese per evitare che il supporto si pieghi o si deformi se il mio sensore è particolarmente pesante?
Oltre a ciò, eseguiamo simulazioni di carico statico, che ci consentono di determinare la deformazione elastica che avviene in condizioni di carico massimo. È possibile per noi fornire un'opzione di "compensazione pre-deformazione" all'interno del processo di produzione, per cui la montatura viene prodotta con una controdeformazione specifica, anche se piccola, allo stato libero, che garantisce che assuma la sua forma geometrica ottimale una volta applicato il carico del sensore.
5. Offrite un servizio completo che copre tutto, dalla montatura stessa all'installazione finale e alla calibrazione del sensore?
Sì, lo sappiamo. Possiamo fornire un "Modulo di montaggio del sensore" che include il supporto, le parti di isolamento dalle vibrazioni e i sistemi di regolazione di precisione, che arriva al sito del cliente prelivellato, facilitando così notevolmente il processo di integrazione richiedendo solo l'assemblaggio e il cablaggio finali.
6. Come proteggete la proprietà intellettuale associata ai nostri design esclusivi di supporti?
Operiamo nel rispetto dei più severi accordi di non divulgazione (NDA) e osserviamo rigorose procedure di isolamento dei dati per tutti i nostri progetti. Siamo pronti a stipulare con voi accordi di "No Reverse Engineering" e "Fornitura Esclusiva" per garantire che i vostri progetti innovativi siano completamente sicuri e protetti.
7. Qual è la quantità minima di ordine (MOQ)?
Offriamo lo sviluppo di prototipi di singole unità e la produzione di prova in piccoli lotti: un servizio essenziale per i progetti che richiedono la convalida dinamica delle prestazioni. Il MOQ può variare da 1 a 10 unità.
8. Come posso avviare una collaborazione per un progetto di montaggio di un sensore?
Dovrai fornirci il modello del sensore, il peso, i disegni dell'interfaccia di montaggio, le informazioni sull'ambiente di vibrazione del robot (se disponibili) e i requisiti di prestazione (come frequenze da evitare e deformazione massima consentita). Il nostro team di ingegneri multifisici eseguirà quindi un'analisi preliminare e organizzerà con voi un incontro di consulenza tecnica.
Riepilogo
Nella corsa per fornire precisione nella percezione robotica, l'anello più debole della catena potrebbe non essere gli algoritmi ma il metallo utilizzato nel sensore. La stabilità è una promessa di prestazioni dinamiche che coinvolge l'analisi, la simulazione, la produzione e la convalida del sistema. Richiede un partner che comprenda le sfumature degli spettri di vibrazione, dell'espansione termica e delle forme modali, insieme all'ingegneria avanzata per garantire risultati quantificati.
Per garantire una soluzione definitiva ai tremori del sensore, invia le specifiche del sensore e i sospetti problemi relativi alle vibrazioni. Il team di lavorazione CNC di LS Manufacturing inizierà la diagnosi preliminare gratuita per fornire una prospettiva esperta nel miglioramento delle prestazioni del supporto.
Impedisci alle vibrazioni di offuscare la vista. Richiedi supporti per sensori lavorati a CNC, progettati per una stabilità dinamica misurabile, non solo per dimensioni statiche.
