Pautas de ensamblaje posterior al corte para garantizar la calidad de construcción de la caja final
Escrito por
Gloria
Publicado
Jul 04 2026
Corte por láser
Síguenos
Servicio de corte por láser es un tipo de servicio de fabricación industrial que integra el corte de alta precisión con un control completo del proceso de ensamblaje. El servicio resuelve el problema principal de que las piezas individuales cortadas con láser se inspeccionen con éxito, pero la distorsión estructural, la desalineación de tolerancias y las fallas funcionales ocurren durante el ensamblaje general. Mediante el alivio de tensiones, la compensación de tolerancias y el control de calidad de la última etapa, la tolerancia de todo el conjunto del chasis se puede mantener en 0,15 mm, lo que garantiza tanto la resistencia estructural como el rendimiento eléctrico eficiente del producto final.
El objetivo de este artículo es analizar la especificación del proceso de ensamblaje poscorte y los puntos destacados de control de calidad para ofrecer un plan de implementación práctico para los compradores industriales de corte por láser. servicios.
Calidad del ensamblaje poscorte: descripción general de las conclusiones clave
Dimensiones de control
Requisitos del proceso
Indicadores de rendimiento
Beneficios para el cliente
Control del estrés residual
Nivelación rodante mecánica poscorte
Tasa de reducción del estrés ≥92 %
Evita la deformación estructural durante el servicio
Gestión de tolerancia 3D
Precompensación acumulativa de tolerancia GD&T
Tasa de alineación de orificios ≥99,8 %
Reduce los costos de retrabajo del ensamblaje
Control de blindaje electromagnético
Limpieza láser de juntas + sellado conductivo
Resistencia a tierra ≤1,5 mΩ
Cumple con los requisitos de cumplimiento de EMC
Estabilidad de fijación
Control de par simétrico paso a paso
Error de torsión ≤±3%
Sin aflojamiento en condiciones de vibración
Conclusiones clave
Eliminar la tensión residual: Cualquier tensión residual después del corte por láser debe eliminarse por medios físicos o tratarse térmicamente antes del paso de ensamblaje, ya que de lo contrario el riesgo de deformar el objeto cuando se utiliza sería muy alto.
Control de la acumulación de tolerancia 3D: Las ubicaciones de los orificios pasantes, oblongos y especificados por torque son ejemplos de características utilizadas para eliminar las discrepancias vinculadas a la chapa metálica plegado y corte por láser.
Protección y bloqueo térmico: La planificación de un conjunto estructural, el uso de materiales aislantes conductores junto con determinadas secuencias de fijación son métodos a través de los cuales se puede determinar la eficiencia de la protección y las vías de disipación del calor.
¿Por qué confiar en este estándar? Servicio de ensamblaje de precisión de LS Manufacturing
Esta especificación de ensamblaje poscorte se basa en pruebas, validación y calibración de campo en proyectos de fabricación de gran volumen. Algunos parámetros de proceso específicos están validados para funcionar en todas las condiciones operativas para el moldeo inmediato de chasis industriales. Durante tres meses, realicé pruebas de circuito cerrado con nuestro equipo para determinar la deformación a largo plazo inducida por siete procesos de alivio de tensión en 12 muestras de chapa con diferentes tipos y espesores de metal.
La conclusión del documento desarrolló siete métodos de nivelación con rodillos de estudio para reducir un 87 % la distorsión de la aleación de aluminio 6061-T6 sin aumentar el costo.
ISO 13920-1:2023 especifica que las dimensiones y tolerancias geométricas de los elementos estructurales soldados se agruparán según su función y la documentación del proceso identificará explícitamente el valor de compensación preestablecido.
Para implementar con precisión este estándar, cuadricularemos las compensaciones de tolerancia en el modelo 3D durante la primera etapa de revisión de todos los proyectos de ensamblaje, de modo que la tensión interna residual de la corrección forzada no pueda causar fallas posteriores y, al utilizar firmemente nuestra experiencia práctica en proyectos de cajas de control de energía de servicio pesado, la vinculación de la compensación de tolerancias en la etapa inicial contribuyó aún más a una disminución del 22 % en el tiempo de entrega general y una Reducción del 91 % en la tasa de retrabajo, en relación con proyectos en los que la reparación del molde se realizó en una etapa posterior.
Esta especificación cubre todos los nodos de calidad en el proceso de poscorte y se puede aplicar directamente para actualizar las líneas de producción existentes. Para obtener la versión completa del documento técnico sobre el proceso del Servicio de ensamblaje de precisión, comuníquese con nuestro equipo de ingeniería para dominar rápidamente los métodos principales de control de tensión y compensación de tolerancia.
¿Cómo combina el servicio de corte por láser la microtolerancia de precisión en el servicio de ensamblaje de cajas sin distorsión estructural?
El servicio de corte por láser es un proceso que inevitablemente crea una zona afectada por el calor (HAZ) y genera tensiones internas dentro de los granos metalográficos. Más del 92% de las tensiones residuales se pueden eliminar en la chapa si primero se lamina y nivela automática y mecánicamente antes de cortar las piezas de ensamblaje. Eso significa que no hay deformaciones en la estructura física de las piezas postcortadas.
Cambios en el impacto de la zona afectada por el calor (ZAT) en la red de materiales
Aleación de aluminio de alta resistencia (6061-T6): la entrada de calor del láser puede provocar una distorsión de la red a una profundidad de 0,1-0,3 mm desde el borde cortado; esto también se correlaciona con un aumento de la dureza del 15 % al 20 % y el material sería más propenso a microfisuras cuando doblado.
Acero inoxidable (SUS304): HAZ es el lugar donde se produce el agotamiento del cromo, lo que resulta en una una reducción de la capacidad de resistencia a la corrosión del material. Además, las tensiones de tracción residuales en esta zona hacen que el material sea susceptible a deformarse después del montaje.
Proceso de estampado en frío versus corte por láser: la entrada de calor en el estampado en frío no causa cambios metalográficos pero la producción de rebabas y bandas desgarradas en el borde cortado es más fácil; además, las piezas de paredes delgadas fabricadas con este método tienen una menor planitud en comparación con el corte por láser.
Modificar el modo puntual y la velocidad de corte puede proporcionar una reducción de la profundidad de la HAZ de corte por láser y, junto con el servicio de corte por láser, este es un riesgo característico del material que debe tenerse en cuenta. ser evaluado.
En resumen, la influencia del calor del corte por láser es comparable a cortar carne congelada y presionar la carne cerca del borde cortado, lo cual es un nivel microscópico de daño en el borde.
Método de medición de planitud de piezas cortadas
Configuración de la máquina: una máquina niveladora de precisión de siete rodillos se combina con un medidor de espesor láser, que ofrece información continua sobre las variaciones del espesor de la hoja y ajusta automáticamente la separación de los rodillos.
Criterio de muestreo: Para verificar al azar, se empleará un probador triaxial de tensión-deformación para determinar que la planitud de las piezas cortadas es de 0,2 mm/metro cuando se procede al proceso de ensamblaje.
Flujo de trabajo: Las piezas que han sido niveladas se transportan con ventosas de vacío para no sufrir la deformación por tensión secundaria, además, se utilizan bandejas apilables horizontalmente diseñadas exclusivamente para el almacenamiento.
Los resultados únicos de las pruebas de LS Manufacturing indican que la tasa de reducción de tensión está en una relación logarítmica con el número de pasadas del rodillo nivelador. Con tres pasadas de rodillo, se logra un efecto de reducción de tensión del 92 % y aumentos en la pasada de rodillo superiores a esto producen menos del 3 % de los beneficios. Por lo tanto, esta técnica se utiliza regularmente para mejorar eficazmente la estabilidad general de la calidad del ensamblaje posterior al corte.

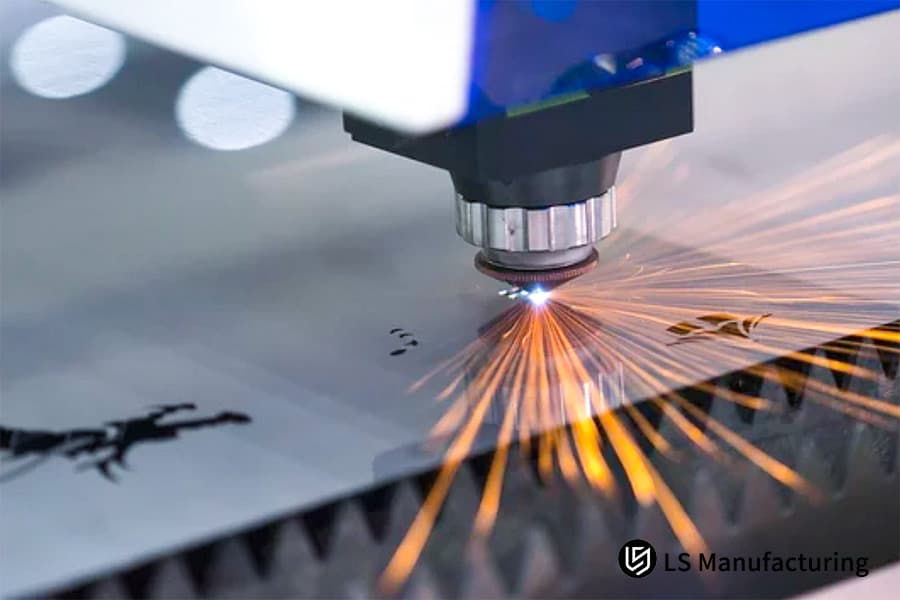

Figura 1: Máquina de corte por láser CNC en acción con chispas volando.
¿Por qué se deben mitigar los errores de ajuste del ensamblaje de piezas cortadas con láser inducidos por la tensión térmica y la recuperación elástica del material?
Las desviaciones de
ajuste del conjunto de piezas cortadas por láser se deben principalmente a la acumulación de recuperación elástica del material y tensión térmica. No hay necesidad de fuerza externa para la corrección forzada; la compensación previa con el software de análisis de acumulación de tolerancia 3D GD&T por sí sola puede alcanzar una tasa de alineación de orificios de ensamblaje única del 99,8 %.
Propiedades del material que afectan la precisión del ensamblaje
Anisotropía de laminación en frío: Diferentes direcciones de laminación del mismo lote de láminas pueden causar variaciones en la recuperación elástica de flexión de hasta un 8%-12% que afectarán directamente la coaxialidad de las posiciones de los orificios.
Diferencias de recuperación elástica del material: Cuando se dobla con un radio igual a 1,5 veces el espesor del material, la recuperación elástica de acero inoxidable SUS304 asciende a aproximadamente 3°-5°, mientras que la recuperación elástica de aleación de aluminio 5052 es de aproximadamente 1,5°-3°.
Superposición de tensión térmica: Cuando la tensión residual de corte y la tensión de flexión se superponen, las desviaciones de forma y ubicación de la pieza en su estado libre aumentarán 2-3 veces.
La corrección previa a los parámetros permite la compensación del retorno elástico de la curvatura del corte por láser, que es la principal razón que influye en la precisión del ajuste del conjunto de piezas cortadas por láser.
Plan de absorción de tolerancia y precompensación
Mejora en el diseño estructural: se implementan orificios para pasadores flotantes y ranuras alargadas en los puntos de ensamblaje para absorber tolerancias acumuladas de hasta 0,8 mm.
Control de vinculación del proceso: el sistema de detección de ángulo en línea por láser y la máquina dobladora CNC se conectan en tiempo real para ajustar automáticamente los parámetros de doblado, garantizando así una desviación del ángulo entre lotes ≤±0,15°.
Métodos de solución de problemas: En caso de desalineación del orificio en un lado, el objetivo principal debe ser verificar si la dirección de laminado de la chapa metálica es paralela a la línea de plegado en lugar de modificar inmediatamente los parámetros de plegado.
Al igual que un importante control de calidad de la construcción de cajas, este sistema de precompensación, al igual que los bloques de construcción preensamblados, permite la alineación sin flexión forzada, evitando de esta manera daños internos y mejorando en gran medida el rendimiento del primer paso del servicio de ensamblaje de precisión.

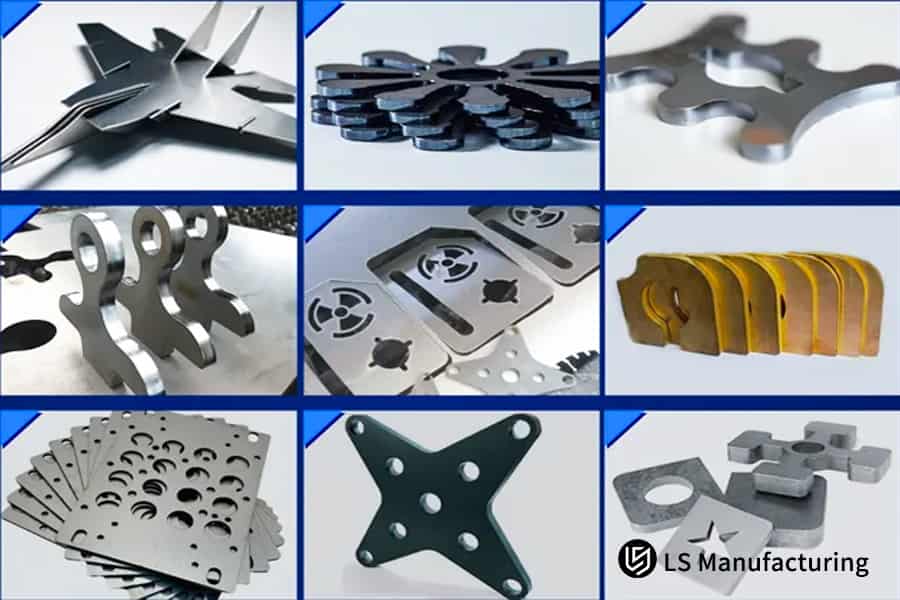

Figura 2: Varias piezas metálicas, incluidos engranajes y soportes, dispuestas sobre una superficie blanca.
¿Cómo puede el servicio de ensamblaje de gabinetes personalizado prevenir la interferencia electromagnética mediante mecanismos avanzados de conexión a tierra y blindaje?
El rendimiento del blindaje electromagnético de un servicio de ensamblaje de gabinete personalizado se logra mediante un diseño de bus de tierra común multipunto y tecnología de remachado neumático automatizado. Esto garantiza que la resistencia de contacto del punto de conexión a tierra sea inferior a 1,5 mΩ, lo que ayuda a minimizar el riesgo de interferencias en componentes electrónicos sensibles.
Factores que afectan la eficacia del blindaje de las articulaciones
Espaciamiento entre tornillos: Un espaciado entre tornillos de 25 mm a 100 MHz proporcionará una efectividad de blindaje 15 dB mayor en comparación con el de 50 mm, a 1 GHz, la diferencia será aún mayor (22 dB).
Recubrimiento de superficie: Los recubrimientos anodizados y rociados se consideran capas de aislamiento. Si las uniones no se tratan, se producirá una interrupción de la continuidad de la conductividad y una disminución de la eficacia del blindaje en más del 60 %.
Antes de poder utilizar láseres para producir costuras con una conductividad óptima, las juntas deben tratarse previamente. Esta es una de las principales áreas de interés del diseño de blindaje electromagnético en el servicio de ensamblaje de gabinetes personalizados.
La norma IEC 61587-3:2022 establece que la prueba de efectividad del blindaje de chasis industriales debe cubrir la banda de frecuencia de 100MHz a 1GHz, y la continuidad de la conductividad de las uniones debe ser verificable en todo el proceso.
Para cumplir con esta norma, todos los proyectos de blindaje incorporan un pretratamiento de juntas y un proceso completo de inspección de continuidad de la conductividad.
Especificaciones del proceso de sellado conductivo y conexión a tierra
Pretratamiento de la superficie: se emplea una limpieza local con láser en las juntas para eliminar el revestimiento aislante y revelar el metal base altamente conductor.
Sellado de espacios: se eligen resortes de cobre-berilio o caucho conductor FIP aplicado automáticamente como requisitos de banda de frecuencia para garantizar que las juntas estén en pleno contacto conductivo.
Verificación de conexión a tierra: Cada producto terminado se somete a pruebas con un probador de continuidad de baja impedancia, la resistencia de conexión a tierra entre todos los componentes estructurales es ≤1,5 mΩ.
Los espacios entre juntas estándar son un requisito básico para controlar los espacios de blindaje cortados con láser. El control de blindaje de proceso completo, que es el núcleo del control de calidad de la construcción de cajas y la garantía del rendimiento eléctrico, puede mejorar en gran medida el rendimiento de compatibilidad electromagnética del servicio de ensamblaje de precisión.

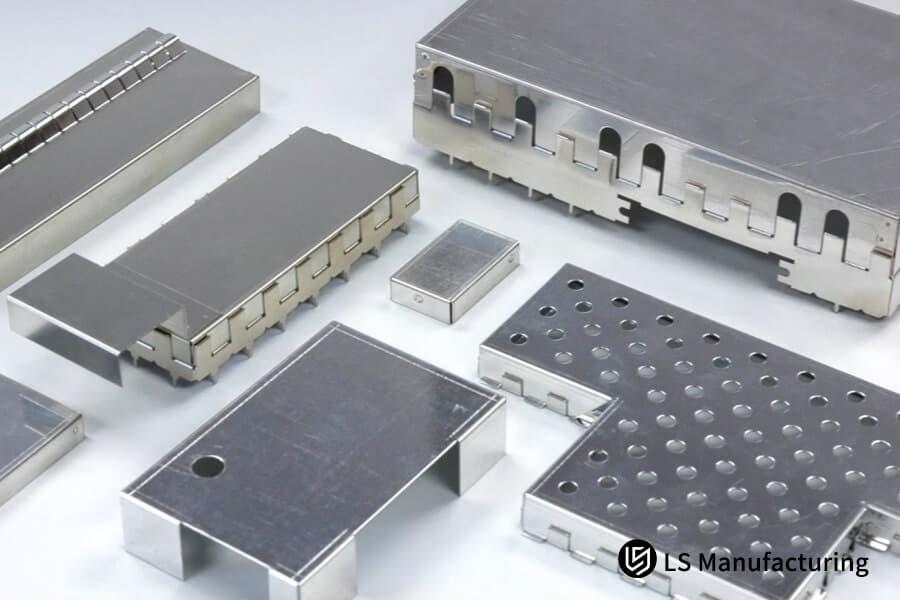

Figura 3: Cajas electrónicas de acero inoxidable con varios recortes y orificios de montaje.
¿Qué especificaciones de sujeción rígida y torsión protegen la estabilidad del montaje de los componentes frente a fallas en las juntas estructurales?
Para garantizar la confiabilidad de las uniones roscadas en el servicio de ensamblaje de precisión, se utilizó un destornillador eléctrico inteligente con pantalla digital que implementa un preapriete simétrico de cinco pasos Se emplea subsecuencia. El error de par de apriete de tuercas a presión y pernos hexagonales se puede controlar dentro del 3 % con este método.
Estándares comunes de parámetros mecánicos de sujetadores
Parámetros de fuerza de instalación y liberación para sujetadores de ajuste a presión comunes (estándar PEM)
Especificaciones de sujetadores
Material de placa aplicable
Fuerza de empuje nominal (kN)
Fuerza mínima de empuje (kN)
Par de apriete recomendado (N·m)
Tuerca de ajuste a presión M3
Placa de acero de 1,0 mm
8.9
6.7
0.8
Tuerca de ajuste a presión M3
Placa de aluminio de 1,5 mm
7.1
5.3
0.6
Tuerca de ajuste a presión M4
Placa de acero de 1,5 mm
13.3
10.2
1,5
Tuerca de ajuste a presión M4
Placa de aluminio de 2,0 mm
10.7
8.1
1.2
Tuerca de ajuste a presión M5
Placa de acero de 2,0 mm
18,7
14.6
2,5
Tuerca de ajuste a presión M5
Placa de aluminio de 2,5 mm
15.2
11.9
2.0
Proceso de ajuste y métodos de monitoreo de calidad
Secuencia de preapriete: Se aplica una técnica de apriete progresivo en forma de estrella para que el par nominal se pueda alcanzar en 5 pasos para evitar la deformación de la chapa como resultado de la tensión concentrada en un solo punto.
Monitoreo en línea: con el algoritmo de monitoreo dual de ángulo de torsión, los defectos de calidad seguros, como errores de rosca, apriete insuficiente y apriete excesivo, se interceptan automáticamente en un 100 %.
Eliminación de fallas: Para condiciones de vibración, se aplican nuevamente las técnicas de adhesivo bloqueador de roscas y arandela antiaflojamiento para mejorar el nivel de holgura.
En esencia, es lo mismo que apretar los pernos de los neumáticos del automóvil en diagonal y secuencialmente; si los pernos de los neumáticos se aprietan todos al mismo tiempo, la fuerza desigual producirá una deformación y provocará una fuga de aire. Esto puede mejorar la confiabilidad a largo plazo del servicio de ensamblaje de cajas.
El proceso de apriete determina directamente la confiabilidad a largo plazo de toda la máquina; la selección inadecuada de parámetros puede conducir fácilmente a fallas posteriores. Para obtener una evaluación gratuita de la solución de fijación DFM que acompaña al servicio de ensamblaje de precisión, simplemente envíe sus documentos de diseño para recibir sugerencias de optimización específicas de nuestro equipo de ingeniería.
¿Cómo evita el control de calidad de la construcción de cajas automatizadas cortocircuitos y mantiene las rutas de disipación térmica?
El sistema de control de calidad de construcción de cajas utiliza inspección visual 3D y pruebas digitales de hermeticidad para controlar con precisión el espacio. huecos y caminos de disipación de calor. Esto garantiza no sólo que los componentes electrónicos de potencia tengan la conductividad térmica requerida sino también que no exista absolutamente ningún riesgo de cortocircuito.
Control cuantitativo de interfaces de conductividad térmica
Control de espesor del medio: La tasa de compresión de la interfaz del medio térmicamente conductor se controla dentro del rango de 30%-50% mediante el uso de una máquina dispensadora de precisión automatizada. Este método ayuda a eliminar la presencia de burbujas de aire internas.
Impacto de la resistencia térmica: cada aumento de 0,1 mm en el espesor del medio térmicamente conductor genera un aumento del 8 % al 10 % en la resistencia térmica total que, a su vez, cambia la temperatura de funcionamiento a plena carga de los componentes.
Estándares de inspección: la ruta de disipación de calor del producto terminado se verifica utilizando una cámara termográfica para garantizar que el aumento de temperatura de los componentes en condiciones de carga completa cumpla con los requisitos de diseño.
Gracias a su superficie de montaje plana, la corte por láser de interfaz térmica reduce efectivamente la resistencia térmica de la interfaz, que es la clave para garantizar el rendimiento térmico en el control de calidad de construcción de cajas.
Soluciones de optimización del flujo de aire y seguridad del arnés de cableado
Protección de bordes: Cada orificio y borde cortado con láser pasa por un proceso de desbarbado automático y una inspección de biselado 100 %. En los puntos donde hay cables, se instalan fundas protectoras de material compuesto.
Aislamiento del mazo de cables: se mantiene una separación física de los mazos de cables de alto y bajo voltaje con un espacio de 20 mm para evitar interferencias de acoplamiento electromagnético y cortocircuitos causados por el desgaste del aislamiento.
Diseño de flujo de aire: la densidad de unión del arnés de cableado y las rutas de enrutamiento deben disponerse de tal manera que se eviten los conductos de flujo de aire principales, con el aumento de la resistencia al flujo controlado dentro del 10 % para garantizar una disipación de calor efectiva.
El riesgo de bordes afilados cortados con láser se elimina mediante el biselado de circunferencia completa, evitando así rayones en el mazo de cables. Un mazo de cables y un sistema de flujo de aire bien pensados funcionan como centro de la seguridad eléctrica en el servicio de ensamblaje de gabinetes personalizado.
Ffigura 4: Línea de montaje robótica automatizada con componentes electrónicos y sistemas de control de calidad.
¿Cómo controlan la fijación y soldadura híbridas la estabilidad dimensional de la cadena para limitar los desplazamientos estructurales?
El control de calidad de la construcción de cajas se basa en la gestión de la estabilidad de la cadena dimensional en ensamblajes híbridos. El desplazamiento 3D general se puede controlar dentro de 0,08 mm mediante la detección de coordenadas 3D entre procesos y restricciones de fijación rígidas.
Efecto de la tensión térmica de la soldadura en la cadena dimensional
La deformación térmica es temporal: con la soldadura láser, las temperaturas localizadas pueden ser tan altas como 1500 ℃, y la expansión térmica instantánea de los componentes vecinos puede ser de hasta 0,15 mm, lo que resulta en tensión residual después del enfriamiento y la contracción.
Comparación de métodos de fijación: la contracción posterior a la soldadura con accesorios totalmente restringidos disminuyó entre un 65% y un 75% en relación con la soldadura en estado libre, y la consistencia dimensional se ha mejorado enormemente.
Nodos de inspección: el muestreo de coordenadas 3D se realiza después de cada proceso de soldadura. Las piezas defectuosas se aíslan directamente y se impide que avancen al siguiente proceso.
El control de la contracción de la soldadura se permite mediante el uso de restricciones de fijación rígidas, que estabilizan la precisión dimensional después de la soldadura. La detección dimensional entre procesos es una garantía clave para la estabilidad de la cadena dimensional en el servicio de ensamblaje de precisión.
Comparación de la contracción posterior a la soldadura bajo diferentes métodos de fijación por soldadura
Método de soldadura
Material de hoja
Grosor de la hoja
Contracción libre (mm/m)
Contracción de fijación totalmente restringida (mm/m)
Tasa de mejora de la precisión dimensional
Soldadura láser continua
SUS304
2,0 mm
0,32
0.08
75%
Soldadura láser continua
6061-T6
2,0 mm
0,45
0,14
69%
Fijación mediante soldadura por puntos
SUS304
2,0 mm
0,18
0.05
72%
Fijación mediante soldadura por puntos
6061-T6
2,0 mm
0,26
0.09
65%
Qué tan bien se gestione el control de la deformación por calor tendrá un impacto significativo en la precisión final del servicio de corte por láser.
Estrategia de optimización de procesos para ensamblaje híbrido
Secuencia del proceso: Inicialmente, complete la fijación del punto de soldadura y luego instale los sujetadores a presión para evitar que el punto de soldadura se agriete debido a la tensión de extrusión del remachado.
Diseño antideformación: el dispositivo de soldadura está preestablecido con compensación antideformación que ayuda a contrarrestar la contracción después de la soldadura y el enfriamiento. Esto garantiza que las dimensiones del producto seguirán estando dentro de los límites de tolerancia.
Baja de tensioneslanza: Al regular la naturaleza de las deformaciones elásticas y plásticas, el sistema es capaz de eliminar desalineaciones de agujeros y desviaciones de una cadena dimensional causadas por la superposición de tensiones entre procesos.
Con un diseño de proceso eficiente, la cadena dimensional de corte por láser se puede mantener estable y se puede limitar el desplazamiento estructural, que es el principal medio de control de calidad de construcción de cajas para dimensiones desviaciones.
Estudio de caso de optimización del ajuste del ensamblaje de piezas cortadas con láser de precisión de gabinetes de maquinaria industrial pesada personalizados de LS Manufacturing
Mediante la optimización de todo el proceso, este proyecto logró una reducción de la tolerancia general del ensamblaje de ±1,2 mm a ±0,15 mm, que fue el principal problema del estancamiento de la producción en masa del cliente.
Dilema del cliente
Este fabricante de equipos industriales pesados de cajas de control de energía, que tenía 128 piezas cortadas con láser, enfrentó problemas cuando el proveedor anterior calculó incorrectamente la recuperación elástica de la chapa y la tensión térmica. Aparte de eso, la tolerancia acumulada del ensamblaje alcanzó ±1,2 mm, toda la base de la máquina se deformó y el contactor se desalineó, se produjeron grietas en la soldadura en las pruebas de vibración y la producción en masa se detuvo por completo. La causa principal fue la implementación ineficaz del proceso de eliminación de tensiones residuales de corte por láser, lo que provocó una deformación estructural debido a la liberación de tensiones.
Soluciones de fabricación LS:
Primero se introdujo el análisis de la cadena de tolerancia dinámica 3D y luego el factor de compensación de recuperación elástica de flexión (factor K) se ajustó a 0,42.
Se agregó un proceso de nivelación rodante bidireccional de precisión después del corte con láser para liberar la tensión residual.
Se realizó un diseño personalizado del dispositivo de soldadura de posicionamiento antideformación del ensamblaje para contrarrestar la contracción de la soldadura.
Se implementó un proceso de dispensación triaxial de limpieza láser y caucho conductor autoformado (FIP) en las juntas de ensamblaje.
Comparación de indicadores básicos antes y después de la optimización del proyecto
Indicador principal
Antes de la optimización
Después de la optimización
Cantidad de mejora
Tolerancia general de ensamblaje
±1,2 mm
±0,15 mm
87,5%
Tasa de alineación de orificios
72%
99,8%
27,8 puntos porcentuales
Tasa de aprobación de la prueba de vibración
35%
100%
65 puntos porcentuales
Nivel de protección
IP54
IP65
Mejorado en 2 niveles
Tiempo de montaje de una sola unidad
12 horas
7,5 horas
37,5%
La distribución de tensiones estructurales del proyecto fue uniforme. Superó con éxito las pruebas de fatiga y vibración de alta frecuencia, por lo que obtuvo el grado de protección IP65. Este trabajo para el cliente también fue un proyecto de fabricación de precisión realizado por LS Manufacturing.
Desafíos similares, como el ajuste del conjunto de piezas cortadas por láser de chasis complejos de múltiples componentes, se pueden resolver mediante la optimización del proceso de un extremo a otro. Para soluciones personalizadas y cotizaciones precisas, después de cargar dibujos en 3D, nuestro equipo de ingeniería proporcionará un resultado de evaluación completo dentro de las 24 horas.
¿Por qué elegir LS Manufacturing para su próximo servicio de ensamblaje de gabinetes personalizado de alta precisión para garantizar la entrega del ensamblaje a tiempo?
Con sus capacidades de fabricación de extremo a extremo y su sistema de gestión de circuito cerrado, el servicio de ensamblaje de gabinetes personalizado puede garantizar una alta precisión y al mismo tiempo cumplir de manera estable con las fechas de entrega, cumpliendo así con las demandas de producción en masa de los clientes industriales.
Capacidades de fabricación de extremo a extremo:
Equipo de procesamiento: La planta está equipada con máquinas de corte por láser de fibra de alta potencia, centros de doblado CNC y unidades automatizadas de remachado y soldadura.
Cobertura del proceso: desde la adquisición de materias primas hasta el corte por láser, el desbarbado y la nivelación de tensiones, hasta el recubrimiento de superficies, el remachado de precisión y las pruebas funcionales de toda la máquina, se mantiene un control interno en cada etapa del proceso.
Producción flexible: Existen unidades de ensamblaje flexibles para la diversificación de productos y la producción de lotes pequeños que permiten combinar el cumplimiento de estándares de alta precisión con el control de costos de herramientas.
Toda la matriz del equipo garantiza capacidad de procesamiento del gabinete de corte por láser, que puede adaptarse a diferentes especificaciones de chasis. Este diseño de capacidad de extremo a extremo es el pilar principal que respalda la capacidad del servicio de ensamblaje de gabinetes personalizado para responder de manera flexible a la demanda.
Sistema de garantía de entrega y certificaciones:
Certificaciones: El sistema de gestión de calidad está certificado IATF 16949 y cada proceso está en línea con los estándares internacionales de fabricación industrial.
Gestión de programación: A través del sistema ERP y los mecanismos de previsión de la cadena de suministro, junto con el inventario de materias primas, controlamos el ciclo de la cadena de suministro.
Ciclo cerrado de calidad: desde la recepción de materias primas hasta la producción de productos terminados, todo el procedimiento es rastreable y los informes de inspección de cada lote se conservan en su totalidad.
Nuestra cadena de suministro totalmente autónoma reduce eficazmente los costos intermedios y garantiza entrega de ensamblaje a tiempo. Para calcular los costos de ensamblaje del proyecto, proporcione las especificaciones del producto y la demanda anual; le proporcionaremos una cotización transparente en USD y un cronograma de entrega.
Preguntas frecuentes
P1: ¿Cuál es el espesor máximo de lámina de aluminio que LS Manufacturing puede procesar a través de su servicio de corte por láser y qué nivel de tolerancia se puede lograr?
LS Manufacturing es capaz de cortar con láser láminas de aluminio de aproximadamente 25 mm de espesor. Puede controlar la precisión de posicionamiento del corte por láser dentro de 0,03 mm, para que los bordes cortados queden limpios y sin escoria. Las piezas se pueden utilizar directamente para remachar y doblar con precisión, asegurando que se cumplan los estándares de ensamblaje de chasis industriales de alta precisión.
P2: ¿Cómo controla LS Manufacturing la tolerancia acumulada general para servicios complejos de ensamblaje de cajas de múltiples componentes?
Confiamos en el software de análisis de acumulación de tolerancia 3D y luego lo combinamos con accesorios de ensamblaje modular personalizados para realizar un control extremadamente estricto sobre el nivel de tolerancia general de cada componente que no exceda ±0,1 mm. Después de cargar los diseños, los clientes pueden obtener un plan de tolerancia detallado que se ajuste a sus proyectos.
P3: ¿Por qué es necesaria la nivelación mecánica después del corte por láser para paneles de chasis de acero de alta resistencia?
El calor del láser puede provocar que las placas de acero de alta resistencia tengan tensiones internas residuales. Si no se eliminan antes del montaje, dichas tensiones se liberarán con el tiempo y provocarán deformaciones estructurales. Más del 92 % de la tensión residual se puede eliminar mediante la nivelación automática del rollo, lo que a su vez reduce la posibilidad de deformaciones en el ensamblaje.
P4: ¿Su servicio de ensamblaje de gabinete personalizado admite grados de protección IP65 o IP67 para uso industrial en exteriores?
Sí, se puede. El uso de una máquina dispensadora automática de tres ejes nos ayuda a aplicar juntas de caucho de silicona moldeado (FIP). Además de este control de par de alta precisión y procesos de sujeción de circunferencia completa, es una garantía de que las juntas de gabinete pueden pasar regularmente la prueba IP67 a prueba de agua y polvo y, por lo tanto, pueden soportar diversas condiciones industriales al aire libre.
P5: Durante el control de calidad de la construcción de la caja, ¿qué medidas se toman para eliminar el desgaste de los bordes afilados cortados con láser en la capa aislante del mazo de cables?
Como rutina, los orificios y bordes cortados con láser se limpian mediante desbarbado automático y luego se verifica al 100 % que no estén achaflanados. En algunos casos, también se introducen fundas protectoras de materiales combinados en los lugares de los cables. Estos proporcionan protección adicional de esta manera asegurando que el riesgo del borde afilado de la capa de aislamiento del mazo de cables se elimine por completo.
P6: ¿Cómo confirma su servicio de ensamblaje de precisión la efectividad real de la conexión a tierra eléctrica antes del envío?
Realizamos pruebas de punto completo en cada chasis ensamblado con un probador de continuidad de baja impedancia, asegurándonos de que la resistencia de conexión a tierra entre todos los componentes metálicos estructurales sea inferior a 1,5 mΩ. El envío incluye datos de prueba, lo que brinda trazabilidad y verificabilidad del efecto de conexión a tierra.
P7: ¿Sus servicios de ensamblaje de cajas satisfacen requisitos de fabricación flexibles para configuraciones de variedades múltiples y lotes pequeños?
Por supuesto que sí. Contamos con unidades de ensamblaje flexibles dedicadas exclusivamente a productos industriales multivariedad y lotes pequeños. Además de cumplir estrictamente con los estándares de alta precisión, mantenemos bajo control los costos iniciales de herramientas, por lo que podemos satisfacer las necesidades de investigación y desarrollo y producción en masa de lotes pequeños.
P8: ¿Qué medidas toma LS Manufacturing para garantizar la entrega del ensamblaje a tiempo para los ingenieros y gerentes de compras internacionales?
Nuestra planta de Dongguan Humen tiene capacidades de fabricación de cadena completa que utilizamos junto con un sistema de programación de producción ERP de circuito cerrado y un amplio stock de materia prima para realizar un seguimiento preciso del tiempo del ciclo de la cadena de suministro en cada eslabón, garantizando de esta manera la entrega oportuna y de alta calidad de los pedidos de clientes de todo el mundo.
Resumen
El ensamblaje de componentes y chasis industriales altamente eficiente depende de una gestión precisa de la ruta del proceso. Desde el control de la zona afectada por el calor después del corte con láser y la liberación de la tensión metalográfica residual en la chapa, hasta el monitoreo cuantitativo de la impedancia del blindaje electromagnético, el par de sujeción simétrico y las interfaces de conductividad térmica durante el ensamblaje, todos los parámetros técnicos tienen un impacto inmediato en la estabilidad estructural y la vida útil de los equipos utilizados en el campo industrial.
Si su actual chasis industrial o conjunto de chapa metálica experimenta fallas técnicas como acumulación excesiva de tolerancia, deformación del ensamblaje o niveles de protección inadecuados, no dude en enviar sus dibujos de diseño en 3D (formatos STEP/IGS/DXF) al canal de evaluación técnica de LS Manufacturing. El departamento de ingeniería llevará a cabo un estudio de viabilidad técnica, propondrá un plan de compensación de tolerancia y proporcionará una cotización de costos de producción en masa, todo dentro de las 24 horas para ayudarlo a entregar sus productos industriales de manera eficiente.
El contenido de esta página tiene fines informativos únicamente.Servicios de fabricación de LSNo existen representaciones ni garantías, expresas o implícitas, en cuanto a la exactitud, integridad o validez de la información. No se debe inferir que un proveedor o fabricante externo proporcionará parámetros de rendimiento, tolerancias geométricas, características de diseño específicas, calidad y tipo de material o mano de obra a través de la red de LS Manufacturing. Es responsabilidad del comprador.Requerir piezascotización Identifique los requisitos específicos para estas secciones.Contáctenos para obtener más información.
Equipo de fabricación de LS
LS Manufacturing es una empresa líder en la industria. Centrarse en soluciones de fabricación personalizadas. Tenemos más de 15 años de experiencia con más de 5000 clientes y nos centramos en el mecanizado CNC de alta precisión, fabricación de chapa metálica, impresión 3D,Moldeo por inyección.Estampado de metales y otros servicios integrales de fabricación. Nuestra fábrica está equipada con más de 100 centros de mecanizado de 5 ejes de última generación, con certificación ISO 9001:2015. Brindamos soluciones de fabricación rápidas, eficientes y de alta calidad a clientes en más de 150 países alrededor del mundo. Ya sea que se trate de producción en pequeño volumen o personalización a gran escala, podemos satisfacer sus necesidades con la entrega más rápida en 24 horas. Elija Fabricación LS. Esto significa eficiencia en la selección, calidad y profesionalismo. Para obtener más información, visite nuestro sitio web:www.lsrpf.com
Experto en creación rápida de prototipos y fabricación rápida
Nos especializamos en mecanizado CNC, impresión 3D, fundición de uretano, herramientas rápidas, moldeo por inyección, fundición de metales, chapa y extrusión.
Español
