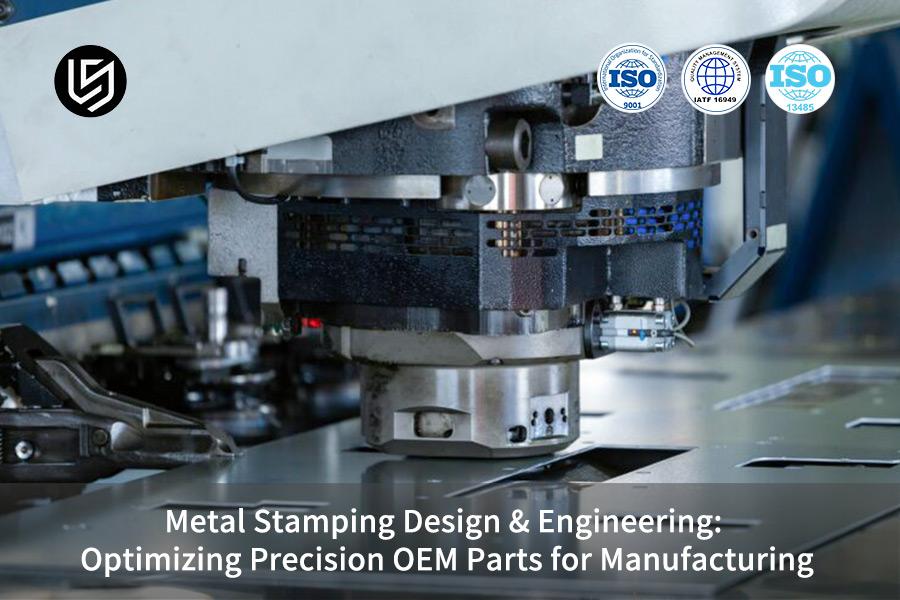

金属冲压设计与工程：优化精密OEM零件的生产制造

金属冲压设计是精密OEM零件制造的核心，直接决定精度和成本。OEM制造商经常面临尺寸偏差和模具寿命短等问题。许多旧的设计方案，正如之前关于关键设计和工程考虑因素的文章中所讨论的那样， 目前的精度要求已达不到0.01毫米，过度依赖后处理校准而非早期工程优化是成本失控的根本原因。

LS Manufacturing 利用精密金属冲压工程技术，提供优于激光切割服务的可扩展解决方案。早期优化可降低 30% 以上的成本，并将废品率控制在 0.5% 以内。

金属冲压核心答案快速概述

本书着重探讨从毛坯到成品的整个金属冲压流程，并分析每个阶段的主要痛点及解决方案。结合真实的案例研究和相关信息，本书有助于OEM客户找到降低成本、节省时间、保证质量的最佳途径，从而掌握精密金属冲压的核心价值。

为什么信赖 LS Manufacturing 的 OEM 金属冲压服务？我们在精密制造领域拥有丰富的经验。

对于OEM厂商而言，选择一家高效的一体化金属冲压合作伙伴至关重要——经验、设备和资质是关键要素。LS Manufacturing专注于高精度金属冲压领域18年，已与500多家全球高端OEM客户合作，成功交付超过10,000件定制产品，核心客户部分复购率高达92%。我们严格遵循ISO 9001:2015标准，确保每一件产品都能达到国际精度标准。

针对尺寸精度和成本控制方面的担忧，我们已提供量化证据。在汽车电子应用领域的OEM金属冲压服务方面，我们通过冲压设计优化，将材料利用率从62%提高到83%，单位成本节省32美元，每年节省超过一百万美元的成本。在医疗OEM应用领域，我们实现了0.03毫米的平面度和0.15%的废品率，并已获得ISO 13485认证。

我们的最大优势在于从金属冲压设计之初就全程参与，从而避免了大规模生产中存在的风险。专业冲压工程在加工易碎和难加工材料（如高强度钢、钛合金等）方面经验丰富，并严格遵守ISO 14644-1 8 级洁净室要求，确保产品一致性。

我们提供从小批量原型制作到大规模量产的灵活解决方案，兼顾紧急需求与长期成本优化。如果您在精密OEM零件的成本、精度或批量生产方面遇到难题，请联系我们的技术工程师进行免费的DFM评估，获取定制化的金属冲压解决方案。

为什么DFM评审在金属冲压设计中对于控制零件成本至关重要？

在金属冲压设计阶段，DFM（面向制造的设计）评审对于成本控制至关重要。早期设计阶段的微小改动，在大规模生产中可能会翻倍甚至三倍，这只会造成材料浪费并增加废品率。许多OEM制造商因为忽视这一步骤而陷入成本控制的恶性循环。

FLD分析：提前预防形成风险

聘请专业人员进行FLD分析，预测冲压过程中材料减薄和破损的风险，改进金属冲压设计，并在开模前消除缺陷，从而避免返工。仅对于高强度钢冲压件，破损率就能降低80%。

科学布局设计：减少材料浪费

布局设计会影响材料的使用方式。与传统的激光切割服务相比，我们优化的金属冲压设计布局可在批量生产中节省超过30%的材料废料。结合表格中的数据，可最大限度地降低废料成本。

初步数据显示，仅我们科学的操作方案就能将材料利用率从 65% 提高到 85%，将单位材料成本从 0.8 美元降低，并使 100 万单位的年产量降低 73 万美元的年成本。

图 1：DFM 优化前后冲压零件的 3D 模型对比。

如何利用有限元分析解决精密金属冲压工程中的回弹精度问题？

一些不易加工的材料，例如钛合金或硬质铝合金，在精密金属冲压加工过程中容易发生回弹，导致尺寸精度不理想。当零件需要进行后处理修正时，这种情况就显得尤为不利。

三维补偿技术（过弯）：抑制材料回弹

采用三维补偿技术提前预测回弹，并在模具设计过程中实施反向补偿，从根本上解决了模具塌陷问题。

根据材料的不同，定义了不同的补偿参数，这些参数包括：

• 指定高强度铝合金（6061-T6）：当 R/t=1.5 时，修正值为 0.8-1.2，因此回弹偏差后的角度为 0.1°。
• 钛合金： Ti-6AL-4V。弯曲半径 R/t 为 R/t=2.0，补偿量为 1.5 度-2.0 度，尺寸控制 R 在 0.02mm 以内。

多工位级进模：提升精度和稳定性

多工位级进模是一种高精度冲压工具。它每次冲程可完成多个工序，最大限度地减少操作因素，并实现0.02mm的严格公差控制。与激光切割相比，该工艺不会产生热影响区，从而最大限度地减少材料的微观结构不稳定性，因此是制造高端精密零件的理想选择。

图 2：3D FEA 模拟显示冲压过程中零件上的应力分布。

OEM金属冲压服务如何利用模具传感器实现零缺陷批量生产？

对于高端OEM客户而言，零缺陷批量生产至关重要。传统的手工抽样响应速度慢、漏检率高，无法满足500SPM的高速冲压需求。高质量的OEM金属冲压服务会集成模具传感器，实现实时监控，防止缺陷泄漏。

工业4.0实时监控系统：精准检测异常情况

连续模内安装了压力和位移传感器，用于实时监测500SPM 高速冲压的闭合高度和压力曲线。一旦发现异常情况，系统会发出警报并自动停机，从而避免批量缺陷。详细的对比数据请参见下表。

灵活调整：小批量和大批量生产之间的质量平衡

对于小批量原型制作，我们采用激光切割服务进行修整，以减少模具投资；而对于大批量批量生产，我们通过传感器监控和已建立的质量控制体系，确保产品符合规范，实现零缺陷批量生产。

自动化监控可以降低漏检率，节省人工成本，并确保批量生产的一致性。如需了解如何将您的产品适配到传感器监控解决方案中，请联系我们获取免费技术咨询和定制化的质量控制解决方案。

冲压工程服务如何平衡深拉延过程中的润滑和表面粗糙度？

深拉延是制造复杂精密零件的主要工艺。在冲压工程服务中，我们需要在润滑性能和表面粗糙度之间找到最佳平衡点。润滑不足容易造成损坏，润滑过度则会影响后续工序并增加成本。

深拉延工艺参数：控制侧壁减薄率

1. 深拉延比系数（m 值）的计算公式为 m = D/d（其中 D 为坯料直径，d 为拉延件直径）。该参数是决定拉延工作难度的主要因素。
2. 当m值减小时，由于侧壁厚度增加，拉拔工艺难度加大。为此，材料属性的设定值应保持在0.55至0.75的范围内。
3. m 值需要根据不同的材料进行调整：高强度钢的 m 值控制在 0.65 到 0.75 之间，而普通碳钢的 m 值可以低至 0.55 到 0.65。
4. 该工艺采用多次拉伸工序来降低 m 值，同时保持侧壁减薄 8%，以避免零件断裂。

环保型极压润滑剂：兼顾润滑性和表面质量

我们根据零件的涂层要求，选择合适的环保型极压润滑剂，兼顾润滑效果和表面质量。零件表面粗糙度Ra值保持在0.8以下，从而形成更光滑的冲压边缘，便于激光切割加工，最终可缩短30%的研磨时间和交货时间。

图 3：显示形成圆柱形零件的深拉冲压工艺步骤的示意图。

为什么冲压设计优化必须考虑模具材料和热处理的影响？

冲压设计优化初期应充分考虑零件设计、模具材料和热处理工艺。此外，模具寿命对零件成本和质量有着巨大影响。许多原始设备制造商（OEM）因忽视模具优化而导致单位成本居高不下。

模具材料选择：适应不同的冲压需求

• DC53 模具钢：其 HRC62-64 硬度等级使其具有高强度钢冲压能力，从而能够有效防止磨损和冲击。
• SKD11 模具钢：该材料通过防止冲压过程中材料剥落和毛刺，为不锈钢冲压问题提供了一种经济的解决方案。
• 硬质合金模具钢：与标准模具钢相比，该材料的使用寿命延长了三到五倍，因此能够进行高精度冲压工作。

通过使模具钢与冲压材料的硬度和冲压速度相匹配，模具寿命和零件精度都得到了显著提高。

独家表面处理技术：延长芯片寿命

我们拥有PVD涂层和TD处理等独有的模具表面处理技术，可有效解决不锈钢冲压中常见的材料剥落和毛刺问题，同时延长模具维护周期。下表列出了工艺优化前后的量化数据。

数据显示，优化后模具维护周期从20万次增加到100万次以上，单位模具摊销成本下降了77%。选择积极进行研发的供应商对于从根本上降低零件生产成本至关重要。

模具优化可以降低维护成本和单位成本，并提高批量生产的稳定性。如需免费计算模具优化成本节省，请联系我们获取定制的冲压设计优化方案。

如何评估精密OEM冲压服务中连续模具的工艺布局？

冲压作业的效率和精度取决于拥有30个或更多工位的多功能集成级进模具的运行情况，而这方面也是评估精密OEM冲压服务的主要标准。合理的布局设计能够显著提升作业效率，同时降低成本。

条带布局策略：实现高效集成

• 初步规划：需要多个孔和弯曲的零件规格需要确定其各自的冲孔、翻边、攻丝和铆接顺序。
• 工位布局：在团队开发出一种能够实现最佳工位距离并最大限度减少操作错误的布局后，级进模系统将运行 32 个工序。
• 精确控制：该系统要求在每个工位设置定位销，以保持工艺环节的精度，从而防止多个孔错位和弯曲角度偏差。
• 效率提升： “一件一出”一体化模式使所有工序都能通过一次操作完成，从而大幅缩短加工时间。

效率比较：冲压与激光切割服务

冲压工艺的产量比激光切割工艺每小时高出15倍以上。以多孔精密支架为例，激光加工每天可生产800件，每件成本12美元；而我们的连续冲压工艺每天可生产12000件，每件成本仅为5.8美元，因此投资回报率更高。

图 4：多头冲压机在连续模具装置中加工金属带。

LS制造案例：高难度定制医用级316L不锈钢精密屏蔽罩

高精度医用级316L不锈钢防护罩通过定制的金属冲压解决方案，满足全球医疗器械制造的大规模生产需求。此类医用级316L不锈钢精密防护罩对公差和表面质量要求极高，容易出现开裂和平整度差等问题。

客户挑战

一家知名医疗器械制造商在测试一种新型心脏起搏器屏蔽罩时，发现其裂纹半径率为15%，平面度小于0.05毫米。采用传统激光切割工艺生产的该部件因热变形而未能通过检验。

LS制造解决方案

1. 模具材料优化： DC53 模具钢与 PVD ​​涂层的结合，使模具寿命超过 100 万次操作循环。
2. 传感器集成：在连续模具中安装压力和位移传感器，可以持续跟踪冲压操作过程中出现的异常情况。
3. 原型验证：激光切割服务可实现快速原型开发，只需两周即可完成原型测试和工艺优化。
4. 精确控制：该系统通过液压弹性边缘夹紧系统和伺服压力机的结合，实现了0.05mm的平面度控制。

结果与价值

该公司将废品率控制在0.2%以下，同时将单件加工成本降低了45%，从而顺利通过了ISO 13485审核。客户与其签订了为期三年的产品交付协议。

如需了解本案例研究的详细技术参数，请联系我们索取案例手册。提交 3D 图纸即可享受免费的 DFM 评估。我们可为各种高难度医用级精密零件提供定制解决方案。

冲压制造设计如何加速原型到批量生产的转化？

技术型原始设备制造商 (OEM) 将产品上市时间视为决定其竞争力的主要因素。“ 冲压制造设计”理念能够实现从原型到批量生产的快速过渡，从而缩短研发时间，帮助企业抓住市场机遇。

快速模具制造：实现从原型到批量生产的平稳过渡

• 介入时机： “冲压制造设计”专家团队从概念图阶段开始工作，为制造提供完整的设计支持。
• 并行模具设计：快速模具和批量生产模具的设计过程同时进行，从而避免在测试确认其有效性后需要进行进一步的更改。
• 首次样品验证：公司利用其激光切割服务制作快速样品，以便检查设计的正确性并执行必要的设计更改。
• 参数调试：该系统可对工艺参数进行调试，从而实现快速过渡到全面生产。

并行工程模式：提高研发效率

我们公司实施同步工程，因为它使我们能够同时进行首件样品验证和工装设计工作以及工艺调试活动，从而将产品开发时间缩短 40% ，使客户能够更快地进入市场。

常见问题解答

Q1：你们提供金属冲压件的模流分析服务吗？

是的，我们在正常开模之前提供完整的 CAE 仿真分析报告，以提前预测材料变薄和开裂的风险，优化首次金属冲压设计，避免后期返工。

Q2：精密金属冲压工程不同批次的材料质量是如何保持的？

内部我们对进料进行严格的硬度和晶粒尺寸测试，对每批材料进行抽样测试，并根据批次的实际屈服强度在线优化伺服压力机的压力参数。

Q3：贵公司OEM金属冲压件是否有最低订购量限制？

我们没有严格的最低订购量要求，可以提供灵活的解决方案，从数千件的试生产到数百万件的大批量生产均可满足。小批量零件可搭配激光切割服务，帮助客户节省模具成本。上传图纸即可获取报价，享受定制化服务。

Q4. 冲压工程服务如何控制零件重量？

通过在零件中使用高屈服强度钢材，并采用局部增强的加强筋，我们可以在保持零件强度的同时，减轻 15% 以上的重量。这也有助于降低材料和运输成本（产品竞争力）。

Q5：LS制造工艺提供的冲压设计优化是否能够形成复杂的几何形状？

是的，我们非常擅长多阶段深拉延和复杂的侧冲结构，因为常规制造中需要更多的一体化作业。通过模具设计优化，可以实现一体化成型。

Q6.精密OEM冲压服务的普通模具寿命是多久？

我们的标准硬质合金模具在需要重新抛光之前，可根据材料的不同，运行500万至1000万次冲压循环。我们还提供硬质合金模具的全生命周期维护服务，从而延长了更换模具的间隔时间。

Q7：定制金属冲压设计服务如何处理零件边缘毛刺？

通过严格控制模具间隙（一般为板材宽度的 5%~10%），并进行微米级研磨，冲压件的缎纹条比例超过 60%，解决了边缘毛刺问题，从而缩短了后续研磨时间。

Q8：冲压工艺与激光切割工艺相比，在精度和稳定性方面有何不同？

冲压是一种物理冷成形工艺，可以去除激光加工产生的热影响区（HAZ）。这避免了金相组织的改变，因此，冲压件具有更稳定的几何公差和金相组织，以及更好的精度一致性。

概括

精密金属冲压主要结合了冲压相关的通用设计优化和多学科方法。精密金属冲压致力于为原始设备制造商 (OEM) 客户降低成本、提高效率和提升产品质量。
