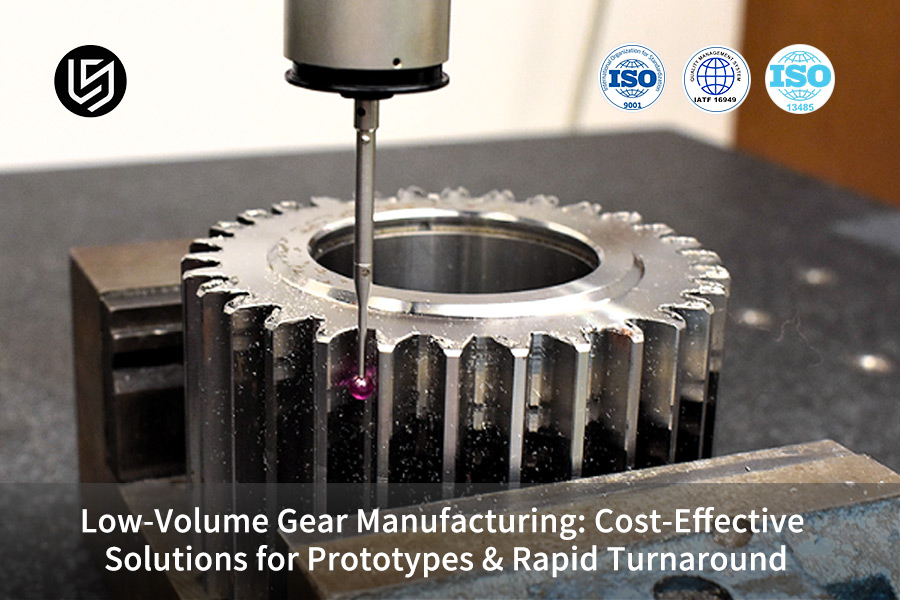

小批量齿轮制造：具有成本效益的原型解决方案和快速周转

小批量齿轮制造已成为工程师和初创公司的一个重大障碍， 5-500 单位的订单由于小批量处罚而面临极高的成本。该工艺链虽然针对大批量生产进行了优化，但不允许进行研发过程中所需的设计验证和热处理，从而导致代价高昂的原型失败和开发周期延迟。

我们通过专为原型/小批量生产设计的专用系统解决了这个问题，我们利用精密滚齿等已知的工艺替代方法，将成本降低了40% ，并且生产单元的交货时间从8-12 周缩短为5-7 天。我们的设计集成和敏捷数据库基于300 多个项目，可将这种小批量流程转化为原型生产的竞争优势。

小批量齿轮制造：关键考虑因素

挑战	战略解决方案
模具成本障碍​	对于传统流程，例如滚齿，模具成本很高，不适合小批量生产。
交货时间压力	对于小批量和原型生产所需的定制工具，项目交付时间变得不可接受。
流程灵活性需求	对于经常发生变更的项目（如小批量生产的情况），我们需要一种无需工具即可进行调整的流程。
我们的适应性方法	我们采用先进的多轴 CNC 和车削工艺，无需工具。
数字化制造核心	我们在制造流程中使用直接 3D CAD 模型，这样可以进行设计更改并相应更新流程。
材料和热处理策略	选择适合加工工艺而不是大批量成型工艺的材料和热处理策略。
结果：可行的原型设计​	能够创建功能齐全且精确的齿轮原型无需大量投资即可进行测试。
结果：敏捷生产	有助于小批量快速生产，适应不断变化的设计要求，适合利基市场或开发市场。

齿轮制造通常是一件成本高昂的事情，传统的制造工艺需要花费大量的时间。我们可以利用我们采用高精度数控机床的敏捷生产流程来帮助您解决这一挑战。这使我们能够快速高效地创建功能齐全的齿轮原型，而无需您进行大量的前期投资。

为什么相信本指南？ LS制造专家的实践经验

您可以阅读许多有关齿轮设计的文章，但本文有所不同，因为它来自锻造，而不是教科书。本文中的每项建议都经过实战检验，来自加工数千个原型和小批量齿轮的经验，在这些经验中，故障是不可能的。我们严格测试每个齿轮，以满足由IATF16949 。

我们通过解决现实问题的经验学到了这一点，例如哪种合金在快速滚齿操作中表现最好，或者如何优化齿轮设计以最大限度地提高耐用性而不需要额外的磨削操作。我们使用可靠的来源，例如NIST 材料数据获取我们的信息并应用这些知识为机器人、航空航天执行器和医疗设备创建可靠且经济高效的齿轮。

我们希望将我们的经验传授给您，以避免我们已经学会避免的常见错误。本文将为您提供我们日常使用的流程快捷方式和设计见解，以在小批量生产中创建坚固的齿轮，并实现快速周转，让您充满信心和控制地从原型生产到试生产。

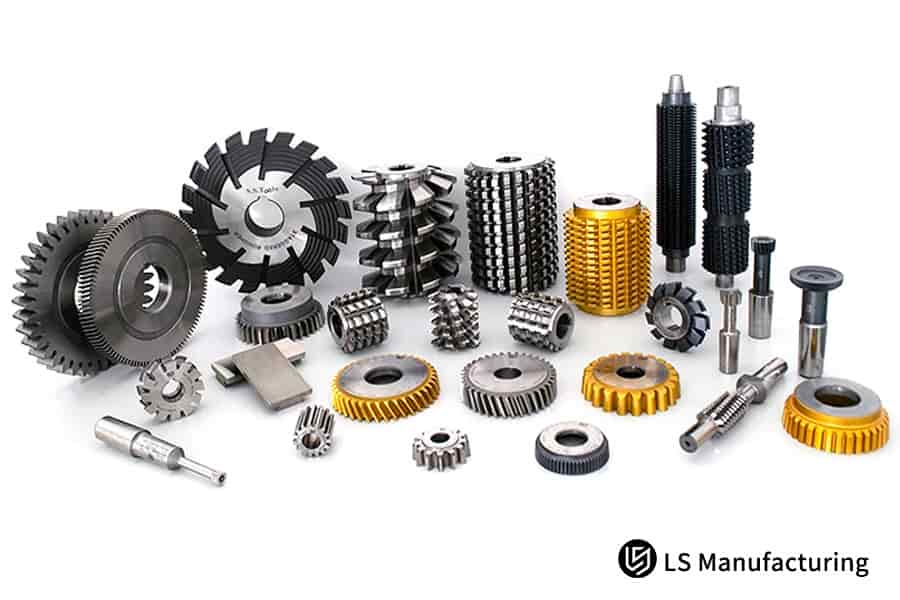

图 1：展示用于小批量原型和定制制造服务的精密合金钢齿轮。

小批量齿轮制造的真实成本结构和优化杠杆是什么？

原型设计成功的秘诀在于成本细分。然而，为了优化，我们必须超越成本，更多地关注这些领域，这些领域具有战略重要性，但通常不被考虑，并且可以为小批量齿轮制造带来巨大的节省。以下是我们处理这些领域的方式：

流程选择决定 NRE

主要成本因素不是零件，而是过程。因此，为了解决这个问题，我们根据功能证明了该过程的合理性。我们已经证明了生产100 件AGMA 9 齿轮的工艺合理性，并且我们使用了磨削工艺来代替磨削工艺齿轮加工工艺通过滚齿加工，可节省 40% 以上的成本。

数字毛坯优化

一方面，小批量的材料浪费非常高。为此，我们应用加工模拟技术来优化毛坯，将材料需求减少到小至1-1.5mm 。齿轮加工工艺可将材料产量提高80% 以上，这直接转化为根据原材料成本细目节省成本。

聚合热处理

微批量的热处理成本高昂。我们解决这个问题的方法是将不同微批次开发项目的热兼容部件智能聚合到单个炉负载中。在不影响所需材料性能的情况下，保证为我们的客户节省25% 耐用齿轮制造。

可加工性设计 (DFM)

最重要的成本是在加工过程开始之前确定的。当我们早期进行DFM 分析时，我们专注于设计齿形和其他齿轮特征，以便我们能够尽可能地利用标准刀具和刀具路径。这种高效齿轮加工方法可最大限度地减少编程和加工时间，这对于具有成本效益的齿轮制造。

该模型是我们成本管理技术方法的基础，它概述了我们决策流程背后的逻辑。我们的权威源于我们将这些非常具体且可衡量的答案应用于日常现实世界问题的能力。这使我们能够通过原型和试生产的经济性快速调整我们的方法。我们正在回答制造少量齿轮不仅可能而且实用背后的真正数学问题。

如何通过工艺路线选择实现质量、成本和交货时间之间的最佳平衡？

对于小批量齿轮制造，齿轮制造工艺的选择是决定可行性的关键因素。如果齿轮制造工艺选择不正确，成本可能会增加3 倍，时间也会增加，而不会带来任何额外的功能增益。本指南提供了一个决策框架，说明如何制造小批量齿轮，提供关键参数之间的最佳平衡。

齿轮类型/要求	推荐的齿轮加工工艺​	基本原理和关键权衡
正齿轮/斜齿轮 ≤ AGMA 9	通过滚齿/插齿进行精密齿轮加工	最具成本效益的方法；产品在5-7 天内准备就绪。这种方法适用于大多数功能原型。
正齿轮/斜齿轮 ≥ AGMA 10	精密齿轮磨削	需要这种方法来获得最精确的产品；成本高出2-3 倍，交货时间为2-3 周。
锥齿轮（小容量）	精密齿轮铣削	唯一具有成本效益的原型方法；消除了对价值一百万美元的昂贵锥齿轮切削刀具的需求。
一般成本优化路径（例如，50 件、模块 2、AGMA 8）	滚齿+表面硬化+珩磨	为灵活的齿轮制造问题提供最佳解决方案，而不会导致规格过高。

选择齿轮生产工艺的结构化方法可确保不会对齿轮及其相关成本进行过度设计。我们的方法基于对您的独特参数进行基于规则的分析，并提供最佳的齿轮制造工艺选择。我们的方法基于解决“快速”确定满足您需求所需的最低流程的关键问题。这对于确保及时完成高价值开发项目非常重要。

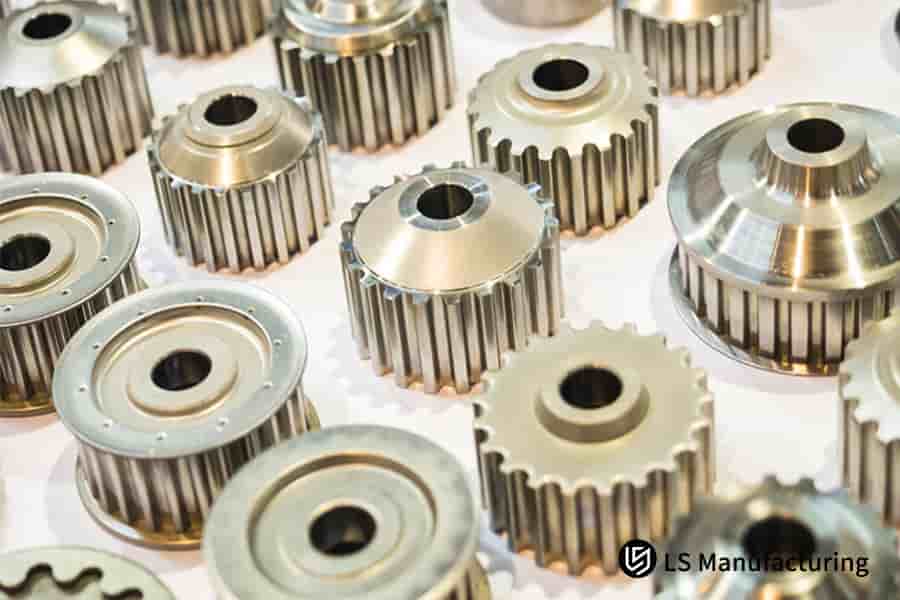

图 2：展示制造商提供的用于小批量定制齿轮制造服务的分散金属合金组件。

实现“快速交付”的核心在于压缩生产周期的哪一个阶段？

虽然我们能够实现快速周转齿轮加工过程中，值得注意的是，我们在此方法中并不关注主轴速度。在开发快速齿轮制造方法时，我们通过解决齿轮制造过程中经常被忽视的三个延迟领域，成功地将交货时间平均缩短了40% 。

即时材料准备就绪：消除采购延迟

• 战略原材料库存：库存中持有经过认证的预硬合金（4140、8620）和青铜，这使我们能够24 小时开始工作，而采购材料则需要5-7 天的等待时间。
• 成套预加工毛坯：经过预车削和标准化，材料已在“套件”中准备好，可立即使用快速齿轮制造。

通过工艺设计快速转换：缩短设置时间

1. 模块化工件夹紧系统：通用夹具系统使我们能够在60 分钟内完成不同类型齿轮的转换时间，而平均时间为 4 小时。
2. 预设刀具和程序：预先加载完整的加工包，准备好“即时”作业开始流线型齿轮加工​过程。

集成蜂窝流程：消除操作间队列

• 专用制造单元：将车削、滚齿和去毛刺结合到一个单元中，消除了部门间的处理和排队。
• 连续单件流程：零件的顺序处理使我们能够在3-5 个工作日内完成精密齿轮加工过程。

该模型还证明，交付周期压缩不是一个承诺，而是一门工程学科。我们针对您的物流瓶颈的解决方案是全天候设计整个工作流程，专为您最紧急的原型设计和试生产需求量身定制。这可确保无缝、持续的进展，以满足您的关键时间表要求。

如何保证小批量齿轮的强度和耐用性？

小批量生产并不等于性能妥协；相反，它意味着更严格、更集中的控制，而不是更少。固有的挑战品质保证对于小批量生产来说，关键在于确保冶金和热处理性能的一致性，而不依赖于大批量制造的统计过程控制方法。这是我们解决这个精确问题的专用方法。

从一开始就保证材料完整性

验证而不是假设。对于每个批次，我们都需要供应商提供经过认证的工厂测试报告，并对材料样品进行我们自己的光谱测试。我们绝对知道之前使用了正确的合金类型（ 8620、4140 等） 精密齿轮加工开始。这解决了原型机性能失败的问题。

受控、记录的热处理

真空渗碳炉和可控气氛炉等设备可确保始终达到所需的渗层深度（即 0.5 至 0.8 毫米）和芯部硬度（即 58 至 62 HRC ）。我们为客户提供一份报告，显示分段齿轮的显微照片，作为材料渗入深度的证明，这是耐用齿轮制造的关键因素。

通过设计和替代实现性能

如果不需要极端疲劳寿命测试，我们可以通过材料和热处理的战略升级来设计性能。例如，使用20CrMnTi 等更高等级的材料代替普通等级 1045 钢，并进行精确的热处理，可以使我们的性能非常接近锻造齿轮，满足大多数功能验证要求齿轮原型制作服务。

我们的流程克服了小批量工作、没有统计数据的缺点，并通过完整的验证和透明度将其转化为强大的优势。我们通过材料和性能解决方案级别的完全确定性消除了可靠性的神秘面纱，确保您的原型不仅在外观上具有代表性，而且在功能上也具有代表性。

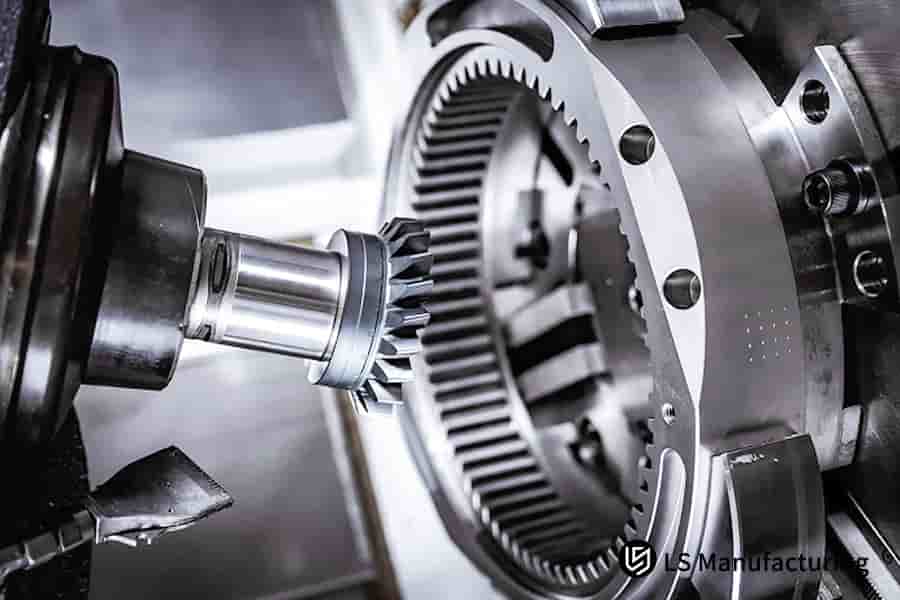

图 3：数控加工高公差合金钢正齿轮，用于快速、小批量定制制造服务。

哪些齿轮设计优化可以显着降低成本？

高达80%的零件最终成本可以在设计阶段确定定制齿轮制造。齿轮 DFM中最重要的影响可以在战略齿轮 DFM中实现，它与成本目标设计相关。本文件提出了齿轮 DFM 行动，其中可以包括量化的设计变更，以最大限度地降低成本，同时保持齿轮性能。这可以在设计阶段实现具有成本效益的齿轮制造。

设计优化建议	具体实施	预期成本影响
标准化模块和压力角	在同一组件内的整个齿轮系中一致地实施这些参数。	最大限度地减少对刀具的需求，降低刀具成本和精密齿轮加工过程。
优化面宽以增强力量	根据负载计算将面宽减少到所需的最小值（例如，从 20 毫米减少到 15 毫米）。	节省的成本与25%的材料成本和灵活的齿轮加工时间成正比。
放宽非关键公差​	对于非功能表面和孔径，我们使用IT9 而不是 IT7 。	提高机器速度和一次合格率，降低成本高效齿轮加工过程显着。

优化的精简列表表明，成本控制不是事后的想法，也不是采购过程的自然结果。相反，它是一个经过深思熟虑的工程过程。我们通过提供正式的齿轮DFM对每个报价进行分析，应用这些原则可将成本平均降低15-30% 。我们通过在设计阶段进行设计解决了预生产成本问题，确保您的原型不仅运行良好，而且在小批量齿轮制造的预算范围内运行。

LS制造机器人关节领域：谐波减速机柔性齿轮小批量试制项目

这LS Manufacturing 机器人案例体现了成功生产功能性薄壁谐波传动齿轮所需的精确工程学科。该项目强调了实现小批量原型成功的常见且关键的挑战：保持复杂、轻量级组件的结构完整性和性能。该案例对我们克服这些特定设计和制造障碍的方法进行了清晰的研究。

客户挑战

一位机器人创新者需要 50 个壁厚为0.3 毫米、 30CrNiMo8和AGMA 12齿形精度的柔轮原型。第一家供应商由于热处理变形失控而无法履行订单，导致100%废品，而第二家供应商的报价超过2,000 日元/零件，交货时间为8 周，延迟了关键执行器验证并危及机器人平台的开发计划。

LS制造解决方案

精密齿轮加工策略涉及使用5 轴机床在一次操作中精密加工齿轮，从而消除过程中的累积误差。在热处理过程中，我们使用了专有的夹具来构造淬火和深冷处理可稳定奥氏体结构，从而直接抵消最初导致失效的变形。这敏捷齿轮制造该过程通过精密珩磨完成，以纠正齿轮中微米级的偏差。

结果和价值

结果是，所有50 个零件均符合平整度和轮廓的完整规格，并且我们满足了将成本控制在800 日元/零件以下并在3 周内交货的要求。这种可靠的齿轮制造工艺为客户提供了具有丰富数据的功能原型，从而实现了最终设计冻结并降低了大规模生产之路的风险——小批量原型的最终成功。

该案例展示了我们利用先进的解决关键、小批量工程问题的能力复杂齿轮加工和冶金过程控制专业知识。我们不仅制造零件，还提供验证信息，这可以加速客户最关键的开发阶段。

利用我们为谐波传动柔轮等复杂部件量身定制的解决方案，克服高成本、小批量精密齿轮的挑战。

如何评估供应商是否真正擅长并重视小批量齿轮订单？

确定合适的合作伙伴小批量齿轮生产需要对其固有系统和工程文化进行深入评估，而不仅仅是对其机器进行清点。真正的专业知识体现在从根本上为速度、灵活性和密切协作而构建的流程中——这些是原型设计阶段成功评估供应商的重要支柱。为了做出明智的决定，请在其工作流程中评估这些具体的操作标记。

反应灵敏、技术娴熟的参与

• 专职联系人：专职工程师在4 小时内提供 DFM 反馈。
• 协作报价流程：报价由替代流程注释构成，以实现经济高效的齿轮加工和优化。

敏捷的物理基础设施

1. 专用原型单元：可见的车间区域配备多功能5 轴铣床和小批量滚齿机。
2. 模块化工件夹具系统：快速更换夹具以支持灵活的齿轮加工，这对于原型至关重要。

积极主动的工程思维

• 早期设计咨询：工程师讨论设计变更想法，以降低成本和缩短交货时间。
• 透明的工艺路线图：清晰解释实现精密齿轮加工和热处理的工艺方法，支持小批量订单。

我们想向您保证，我们的内置功能可以展示真正的功能，以实现速度和协作。我们通过快速响应团队和原型单元证明了这一点，其中小订单被视为与您的合作伙伴关系，以确保您的日程安排、工程讨论和可靠的齿轮制造是可以预测的。

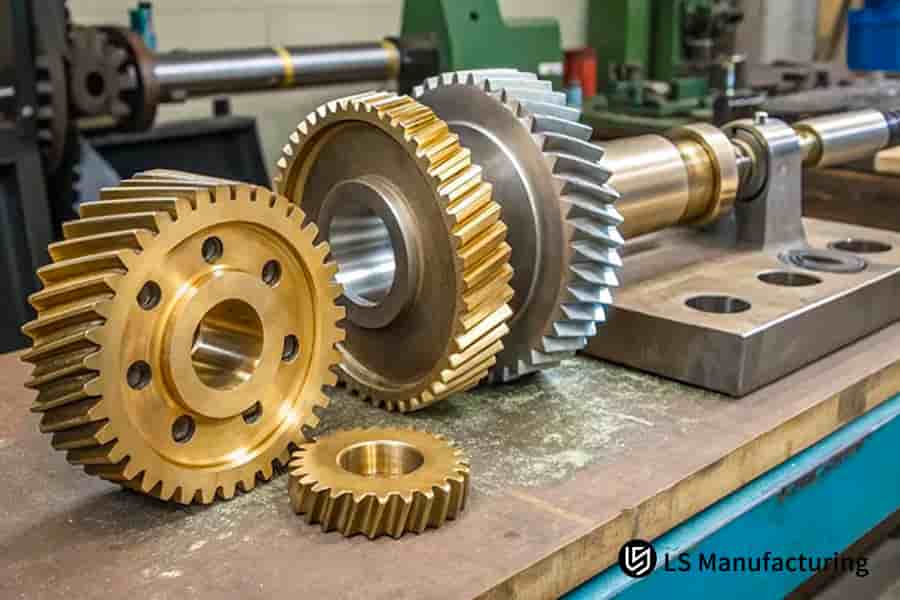

图 4：布置精密加工的合金钢齿轮，以实现快速周转的原型设计和小批量生产服务。

为什么从样机到小批量必须选择同一家供应商？

与不同供应商在原型阶段和试验阶段之间来回切换的主要技术风险是丢失在此之前建立的隐性流程知​​识。这是一个主要风险，因为重新学习流程成本高昂，并且可能导致流程延迟。然而，通过与一家供应商的无缝过渡，您可以确保流程连续性、流程质量和更快的扩大规模。 这就是 LS Manufacturing 将原型集成到试运行的方式：

保留关键的隐性流程知​​识

将直接使用针对您的特定设计优化的参数，包括精加工操作的速度和进给以及热处理操作的淬火参数。这消除了新供应商重新开发经过验证的齿轮加工​过程中，在放大过程中可能会遇到与预期性能的偏差和重新鉴定问题。

确保不间断的质量和计量标准

我们将从一开始就利用检验装置和程序以及相关的质量文件。这确保了齿轮加工原型阶段制定的标准将在试生产阶段完美复制，而不会重新引入测量不确定性。

实现持续设计和流程优化

我们提供持续敏捷的齿轮制造反馈，其中我们利用原型测试期间收集的数据来优化我们的试生产流程。基于知识的制造流程使我们能够优化我们的齿轮制造成本以及我们试点流程的交货时间，这在与供应商脱节的关系中是不可能实现的。

我们拥有的互联流程消除了您的试生产的重新认证过程，该过程可能充满风险。我们用可预测的流程取而代之，并利用知识来扩大您的生产规模。我们消除了过渡问题，因为我们是真正的一站式解决方案。我们利用我们的持续流程所有权为您消除重新资格认证流程。

常见问题解答

1.小批量齿轮加工的最小起订量（MOQ）是多少？

我们的最小起订量是1 件，但我们没有任何最小起订量。这是记录然而，建议订购3 到 5 件，因为这将使我们能够分摊程序和工具的成本，从而降低每件的成本。

2、第一批样品齿轮多久可以交付？

考虑到这是常规齿轮零件并且有常规材料库存，第一批样品齿轮零件可以在5 个工作日内交付。如果这是一个复杂的定制齿轮零件，则可能需要7 到 15 个工作日，具体取决于流程的复杂程度。

3、小批量齿轮可以达到什么精度等级？

采用精密滚齿/插齿加工，精度可达AGMA 9-10级，相当于国家标准7-8级。我们还可以通过齿轮磨削达到12级及以上的精度等级。

4. 如何确保齿轮设计图纸的安全？

在我们合作之前，必须签订具有法律约束力的 NDA（保密协议）协议。我们拥有自己的加密文件传输系统，以确保您的 IP 安全。

5.你们提供齿轮热处理、表面处理等全套服务吗？

我们可以为您提供一站式解决方案。我们可以整合所有工艺，包括渗碳、淬火、氮化等热处理，以及镀镍、发黑等表面处理，因此您无需经过很多渠道。

6、齿轮样品测试后如果需要修改，流程和费用是多少？

我们将评估修改并评估对您设计的影响。如果修改较小，例如改变孔径，我们将仅向您收取重新编程和加工费用。如果修改较大，包括设计变更，我们会将其视为新零件，并通过正式的 ECN 重新评估。

7. 你们支持加工哪些类型的齿轮？

我们还支持各种齿轮的定制和小批量生产，如正齿轮、斜齿轮、锥齿轮、 蜗轮、齿条、链轮、同步带轮。

8. 如何获得小批量齿轮加工的准确报价？

您只需联系我们并向我们发送待加工齿轮的图纸以及您想要加工的数量。我们将在4小时内及时为您提供详细的费用明细报价。

概括

在小批量齿轮的生产中，需要脱离大批量生产的理念，采用灵活、经济、可靠的系统。要求与装备柔性化、生产组织精益化、成本透明化、服务研究化的企业合作。采用科学的方法选择工艺路线，优化设计，并与小批量齿轮专业合作伙伴合作，可以很好地控制研发成本，加快上市速度，专注于创新。

如果您正在寻找可靠且经济高效的解决方案小批量齿轮加工 项目，我们强烈建议您立即上传齿轮图纸，我们将很乐意在4 小时或更短的时间内为您提供一份题为“小批量齿轮制造可行性和成本优化报告”的免费报告。

通过我们优化且经济高效的制造工艺，即使是小批量，也可以使用可靠的齿轮来设计您的产品。
