激光切割技术已成为塑料处理的重要工具在现代制造中,由于其高精度,高效率和灵活性。但是,并非所有塑料都适合于激光切割。本文结合了行业研究和技术实践,总结了10种最合适的塑料用于激光切割,并分析了它们的特征,应用程序方案和切割预防措施,以帮助公司优化其生产过程。
丙烯酸(PMMA) - 激光切割的“透明王”
1。核心优势:高精度切割和环境保护特征
光学级别的质量
- 切割表面RA≤0.8μm的粗糙度(接近镜面效应),光线传感器为92%(大于普通玻璃的85%)。
- 边缘不含毛刺,适用于高端半透明标记,光学镜头,仪表板和其他精度应用。
环保和安全的处理
- ISO 21904-1排放标准符合,并且没有产生刺激性的烟雾。
- 热影响区<0.1mm(ASTM D1003测试),长期使用后没有泛黄和破裂的风险。
2。激光设备选择和过程优化
CO₂激光(40-100W)
- 最好的波长匹配(10.6μm)允许3mm板的切割速度最高15m/min。
- 它具有成本效益且能效,比紫外线激光低60%,适合大规模处理广告单词和灯箱。
紫外线激光(355nm)
- 微分级的精度(最小线宽20μm),适用于医疗导管,微流体芯片等的超精确处理。
- 冷处理技术,无热应力变形,以确保生物医学零件<±5μm的尺寸误差。
3。典型的行业应用程序案例

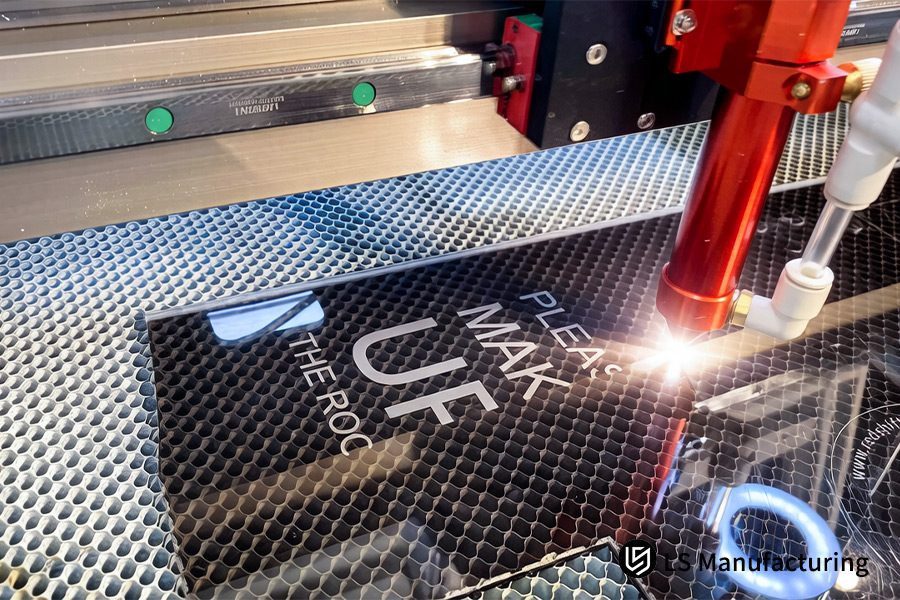

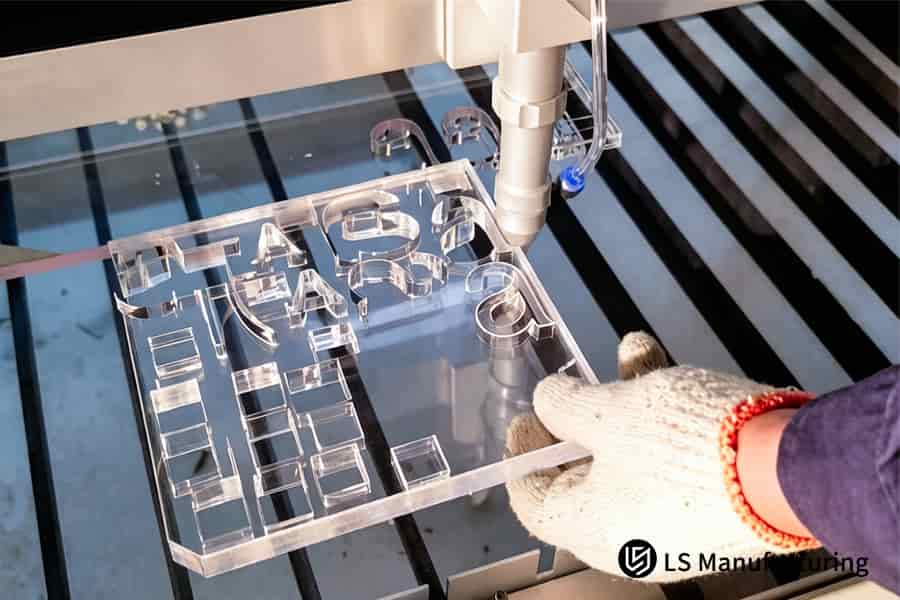

广告标牌字段
- 世界上90%的丙烯酸符号是激光切割(行业研究数据)。
- 5mm表的加工效率比CNC也不需要随后的抛光。
医学级PMMA产品
- 通过了USP VI类生物相容性测试,用于手术指南,透明壳外壳等。
- 高压灭菌(121°C)以满足可重复使用的要求。
丙烯酸(PMMA)已成为激光切割领域的首选材料由于其高光传输,精确处理能力和环境保护特征。 Co₂激光器适用于经济的高体积生产,而紫外线激光器满足了超精油的需求,例如医疗和光学应用。在广告标牌和医疗设备行业中,激光切割技术已显示出很大的优势,并已成为行业标准。
PETG-医学和食品级切割的首选
核心优势:安全认证和高清洁度切割
- PETG是FDA 21 CFR 177.1630通过食品接触材料认证,可直接用于餐具和药品包装中。它不含BPA,ISO 10993-5测试了细胞毒性和生物安全。
- 什么时候激光切割PETG,热影响区小于0.05mm,并且通过微观成像验证了切割表面上没有毛刺和RA≤1.2μm的边缘光滑度。经过测试至ASTM D543,它可以承受浸入75%乙醇和次伐多酸溶液中,并且具有化学耐药性。
激光机选择指南
- 这纤维激光器(20W)可以切割厚度为0.5-5mm的PETG板,速度高达1200mm/min(焦点直径为30μm),与35%的≥壁插头转换效率和50%的节能相比二氧化碳激光器,使其适合有效切割细板。
- 绿色激光器(532nm)对高反射材料具有强大的适应能力,反射率比红外激光低80%,小于5%,适用于金属化的PETG膜切割和精确钻孔,孔径准确性高达±10μm,最高为±10μm,可满足5G Antenna Coperna Cover IPC-4101的容忍度要求。
行业应用方案
- PETG材料对氧化乙烷具有抗性(EO)和伽马灭菌,通常用于医疗和食物包装,例如一次性输注套件和药瓶。它的雾霾小于2%(ASTM D1003测试),光透射优势符合透明的水泡盒的光学检查要求。
- 在5G电子包装的场中,PETG的介电常数为DK = 3.2,DF = 0.02的耗散因子符合IPC-4101D级别3标准,并且可以确保高频信号传输。在-40°C〜120°C的温度范围内,其尺寸变化率小于0.1%(MIL-STD-883G测试),结构稳定性很好。

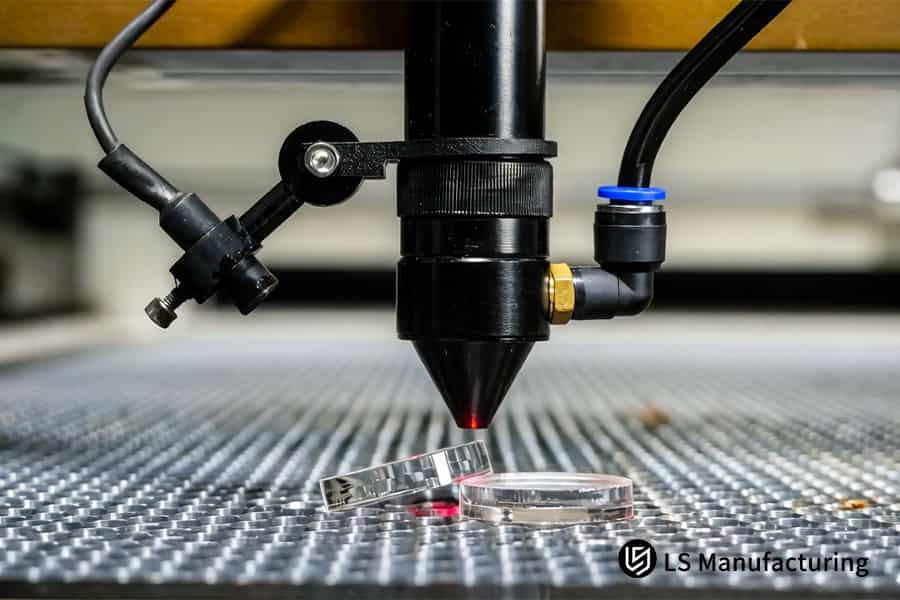

聚碳酸酯(PC) - 高影响力和防弹应用
聚碳酸酯(PC)具有出色的抗冲击力,并且在高影响力方案中广泛使用例如军事保护。其激光切割技术需要严格控制过程和安全性,以确保材料性能和处理质量。
1。军事级切割的核心参数
用于军事用途的PC材料已获得MIL -PRF -5425E的认证,用于弹道性能。当切割≤12.5mm的床单时,有必要使用超过99.99%的高纯氮来防止氧化和碳化。建议选择具有> 80W的激光机,并且气压≥1.5bar以确保切割表面清洁。
2。安全风险控制
PC高温切割释放氰化氢(HCN)有毒气体。必须拥有一个烟雾提取系统,其空气体积为≥500m³/h,以控制环境氰化物浓度至<0.1 ppm(OSHA标准),并安装HCN检测警报。使用1064nm脉冲纤维激光器,以20-50mm/s的速度控制切割速度,以减少热影响区域。
3。Lexan®MX系列材料优势和切割优化
Lexan®MX系列是PC的升级产品。在抗硫酸酯修饰之后,它具有强烈的天气抗性,泛黄指数ΔYI<1.5(ASTM D1925),并符合SAE J576 SAE J576表面磨损耐药性标准的汽车灯罩行业。它具有355nm UV激光器的良好冷处理效果,例如10W紫外线激光,扫描速度100mm/s,切割间隙0.1mm,切割质量很好。
4。不同PC材料的激光切割过程的比较
参数 | 普通PC(军事级) | Lexan®MX系列 |
---|---|---|
激光类型 | 纤维激光器(80-150W) | 紫外线激光(10-30W) |
切割速度 | 20-50mm/s | 50-150mm/s |
后处理要求 | 碳化层可能需要去除 | 无需处理(光滑的尖端) |
适用的方案 | 防弹装甲,军用盾牌 | 汽车灯,光学透明零件 |
5。实用的操作建议
在加工之前,切割了10×10厘米的样品,使用扫描电子显微镜(SEM)观察切割表面,并根据ASTM D256测试冲击电阻。 IPG Photonics的AMB系列和其他带有封闭切割室和负压烟气提取功能的模型可确保安全和准确的切割。
Delrin(POM) - 变形为零的精密齿轮的选择
为了Delrin的激光切割应用(POM) - 精确齿轮零变形的选择,以下是关键过程参数,行业案例和安全控制点:
1。精确切割核心参数
激光类型:
纤维激光器(1064nm,连续波)或紫外线激光器(355nm,冷工作)
推荐的功率:30-60W(太高功率易熔边)
气体保护:
氮辅助(纯度≥99.9%),气压0.8-1.2 bar
热影响区(HAZ):≤0.05mm(测量的ISO 286-2 H5公差)
切割精度:
公差:±0.005mm(用于齿轮间的表面)
缝隙宽度:0.02-0.05mm(紫外线更好)
2。行业应用程序案例 - 瑞士ETA运动装备套件
过程要求:
齿轮槽:模块≤0.3,牙齿表面粗糙度RA <0.8μm(DIN 3962)
没有后处理:直接切割和成型,避免将牙齿变速和损坏
设备配置:
高精度电量计系统(例如Scanlab Intelliscan),可重复性为±1μm
恒温切割室(23±0.5°C)降低了材料的热膨胀
3。毒性控制(甲醛释放)
安全标准:
中国:GB/T 18883“室内空气质量标准”甲醛<0.05mg/m³
欧盟:EN 717-1(E1级,甲醛发射≤0.062mg/m³)
保护措施:
实时监控:安装甲醛传感器(例如Honeywell HPMA115S0)
排气系统:风速≥1.0m/s,活性炭过滤(吸附效率> 95%)
4。过程优化比较表
参数 | 纤维激光器(1064nm) | 紫外线激光(355nm) |
---|---|---|
热影响区 | 0.05-0.1mm | ≤0.02mm |
切割速度 | 80-120mm/s | 30-60mm/s(高精度) |
适用的厚度 | ≤5mm | ≤2mm(超精确) |
设备成本 | 中低(主流工业机器) | 高(需要冷处理模块) |
ABS-汽车内部零件的低成本解决方案
在汽车内部制造中,由于其成本优势,ABS是激光切割的首选材料。以下分析从过程,安全性,材料属性和验证方面分析其应用点。
1。低成本切割过程的关键参数
防止切割时扭曲的ABS纸,将层压板预热至80°C并均匀加热。 30WCo₂激光器(波长10.6μm)以800 mm/min的速度用于去除炉渣,并用0.3-0.5 bar压缩空气冷却其。根据VDA 6.3标准,通过视觉和触摸检测,将Burr高度控制为小于0.1 mm,并且切割宽度保持在0.2-0.3 mm,这适用于内部零件结构。
2。行业合规性和毒性控制
ABS切割苯乙烯,工作区必须根据EPA 40 CFR第63部分的苯乙烯浓度≤20ppm。可以使用RAE Systems Multirae Lite等PID传感器进行监测。烟雾净化采用了金属滤网和活性碳的两阶段过滤,VOC的去除率超过90%,排气速度≥0.8m/s,满足OSHA通风的要求。
3。应用材料的限制和替代方案
由于释放了痕量的苯乙烯和丙烯腈,ABS无法通过ISO 10993-5细胞毒性测试,因此不能用于医疗;它的玻璃过渡温度约为105°C,长期使用85°C后将变形。聚丙烯(PP)是一种更经济的替代方案,PP激光切割功率为20-40W,耐油脂,洗涤剂,每公斤便宜7-10元。
参数 | 腹肌 | PP(聚丙烯) |
---|---|---|
激光功率 | 30-50W | 20-40W(下部熔点) |
耐化学性 | 比极性溶剂弱 | 对油脂/清洁剂的抗性 |
成本 | ¥25-35/kg | ¥18-25/kg(更经济) |
4。汽车内部零件的过程验证过程
在大规模生产之前,切割过程应严格验证,应制作5组100毫米样品,并根据VDA 6.3检测尺寸公差(±0.1mm),并应检测到毛刺。在85°C下进行高温和湿度模拟测试240小时,以确保翘曲<0.5%(SAE J1889标准)。通过使用诸如Optical Fly-Flight系统的Trumpf Trulaser 3030(例如Trumpf Trulaser 3030),可以提高切割效率。
5。操作风险警告
腹肌切割零件被严格禁止用于医疗预防与人体组织接触引起的炎症的目的。 ABS燃烧将释放HCN和CO,工作地点应配备B类灭火器,例如二氧化碳,以防止火灾和爆炸。
通过合理控制预热,激光参数和排放,ABS可以满足汽车内部的低成本质量产生。在实际应用中,应根据材料的特征选择替代材料(例如PP),以确保生产安全和产品质量。
聚乙烯(HDPE) - 化学储罐快速钻孔
高速切割过程:8000mm/min 6bar气冷技术
鉴于厚壁HDPE储罐的高效率开放要求,CNC设备具有线性切割速度采用了超过8000mm/min的时间,并将6 bar高压压缩空气用于实时冷却。可以通过方向性的空气流清除切割表面来消除超过90%的炉渣残基,而工具涂料技术则优化,以将刀片寿命延长3倍的传统过程。切割表面的粗糙度在RA3.2μm中稳定地控制,这满足了耐腐蚀性和化学储罐密封的要求。
UL 2809认证的回收HDPE智能处理解决方案
生态循环聚乙烯认证材料的量身定制切割参数:
30%-50%再生材料比率:主轴速度的动态调整(4000-6000rpm)
玻璃纤维增强磨碎:启用多角度分层切割策略
高弹性化合物:激活振动抑制补偿系统
通过材料密度的实时检测模块,将自动匹配进料速率和切割深度,以确保回收材料的加工表面的强度达到了原材料的95%以上,避免了界面分层的风险。
ASME B16.5标准法兰连接是精确模制的
五轴连锁CNC系统用于实现超精确的加工:
激光轮廓扫描:预测并自动补偿储罐表面误差
高频微调技术:控制工具的径向跳动<0.005mm
在线圆度检测:处理每个孔后的卵子数据的立即反馈
法兰密封表面的平坦误差<0.08mm,并且孔直径公差在±0.1mm的范围内受到控制,严格符合ANSI 150磅的法兰装配标准,并一次通过空气紧密测试。
智能坦克转换系统的功能模块
✅自适应材料鉴定:红外光谱分析可回收材料成分的比例
✅热变形监测:分布式温度传感器警告材料软化
✅安全互锁机制:自动检测储罐残留压力和化学物质
✅过程数据库:存储200 HDPE等级处理参数
典型的应用程序方案:
酸和碱储罐紧急维修开口
食品级容器的标准化界面升级
回收塑料储罐的批量生产
危险化学储罐的安全压力缓解端口的翻新
使用模块化工具系统,一台机器每天可以完成30组DN80-DN400标准接口处理,这使效率提高了400%,并且与传统过程相比,人工成本降低了70%。
PTFE(Teflon) - 5G微波设备的冷切割
紫外线激光355nm波长核心技术
使用短脉冲紫外线激光系统(脉冲宽度<15N),通过355nm的波长实现非接触式冷切割,热影响区域<10μm,并且介电损失严格控制在0.0002以下(IPC-4103标准)以下。对于军事通信的RF设备,它配备了高精度的光栅标准定位系统,以确保处理精度为±5μm(MIL-PRF-55342 3类)。
全氟化有毒气体处理计划
四阶段过滤系统:活性炭HEPA化学擦洗等离子体分解
负压操作室:PFOA/PFOS浓度的实时监测
特殊洗涤器:99.99%的氟化物捕获效率
尼龙(PA) - 发动机隔室管道标记
光纤激光1064NM波长优势
与传统的CO₂激光相比,尼龙的吸收率增加了300%,并且采用了45-55W的功率组合:
0.2mm深度控制:脉冲频率20-80kHz可调节
抗碳化过程:双区冷却系统保持材料温度<180°C
字符定义:线宽度精度±0.05mm(IATF 16949 6.3.1)
汽车行业的特殊要求
✅标记区域的微值HV0.3保留原始值的±5%
✅通过了85°C/85%RH湿周期测试
✅禁止禁止含硅硅酮和含氟化物的清洁剂
PEI(ULTEM®) - 航空航天高温零件
NAS 411认证切割参数
参数项 | 标准值 |
---|---|
激光功率 | 50W紫外线激光 |
切割速度 | 200mm/min |
辅助气体 | 99.999%氮 |
强度保留率 | 340℃环境> 95% |
成本控制关键点
- 原材料厚度优选为1-3mm(材料产量增加了40%)
- 使用嵌套排版软件来减少废料
- 工具寿命监测(强制更换每500米)
窥视 - 医疗植入物生物相容性国王
ASTM F2026标准激光切割
细胞活力保证:脉冲能量≤0.8MJ,频率100kHz
激光切割后的EDM完成(RA <0.8μm)
血浆激活处理
医疗乙醇梯度清洁
III类医疗设备的特殊要求
- FDA PMA流程执行设计冻结控制
- 批处理可追溯性系统记录激光参数波动
- 清洁室标准:ISO 7类环境
概括
在塑料激光切割,十种主要材料,例如丙烯酸(PMMA),聚碳酸酯(PC),PTFE和PEEK,由于其独特的物理特性和激光适应性,已成为该行业的首选。通过准确匹配激光波长(例如紫外线,CO₂,光纤)和材料的热灵敏度,结合过程优化,例如氮气保护和废气过滤,可以考虑降低精度(±5μm)以及安全和环境保护(例如,零PFOA PFOA PFOA)。未来的技术将着重于复合激光源和AI参数自适应系统的开发,在高端应用中促进纳米水平的热影响区域控制,例如5G通信设备和医疗植入物,并通过循环材料数据库和数字过程链来建立有效和低碳精确处理的新生态系统。
