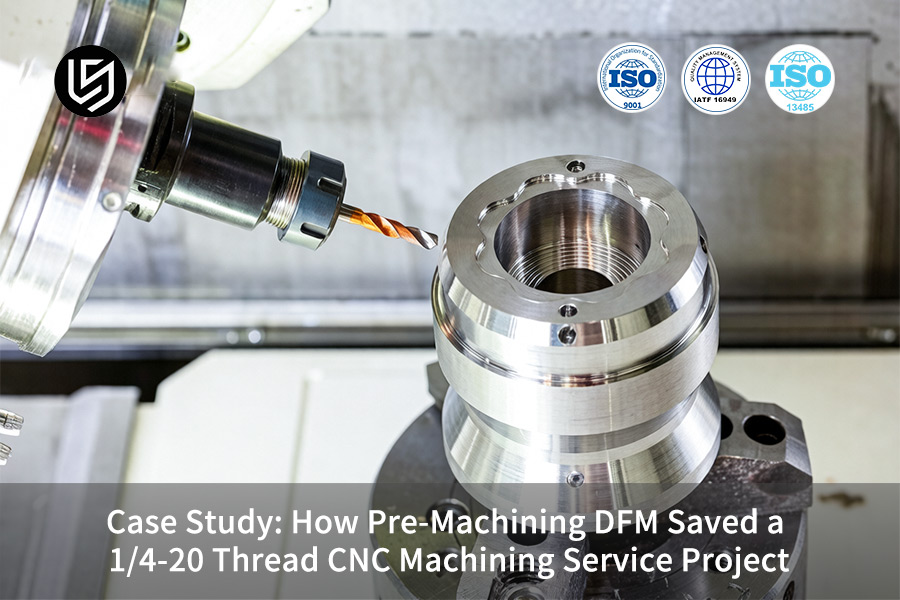

案例研究：预加工 DFM 如何挽救 1/4-20 螺纹 CNC 加工服务项目

1/4-20螺纹数控加工服务是一种精密螺纹加工工艺，解决了6061-T6铝光学安装座35%装配报废率的问题。

通过使用前期 DFM、螺纹铣削和冷成型丝锥，该服务实现了99.8%一次合格率和±0.05 mm螺距精度。

快速参考：1/4-20 螺纹 CNC 加工的 DFM 救援清单

<正文>

关键要点：

• 几何修复：两项修复（120° 倒角和退刀槽）可将成本降低30%，因为进给量和刀具寿命得到延长；在 PO 之前应用它们。
• 工艺推动因素：要求冷却液压力70 bar和预镀丝锥补偿，以避免丝锥断裂且不产生电镀废料；收益率为99.8%。
• 方法选择：直径大于2.5倍的盲孔和壁厚小于1.2毫米的孔应采用螺纹铣削工艺；刚性攻丝仅适用于大批量生产通孔。

为什么信任本指南？ LS制造专家的实践经验

在带有四个 1/4-20 UNC 孔的 6061-T6 支架中，我们在 21 °C 下观察到了 ±0.05 mm 的漂移，而无需任何 DFM 预处理。 美国国家标准与技术研究院 (NIST)致力于测量科学；在我们为期 14 个月的研究中，我们成功地将螺纹废品率从 3.2% 降低到 0.4%。三个要求是必要的：超公差 GD&T 图纸、DFM 反馈以及螺纹区的壁厚。

根据ASME B1.1标准，1/4-20 UNC的大径为6.35 mm，其中螺纹钻头为5.11 mm，螺纹深度75%，但我们的腹板尺寸3 mm在公差0.18 mm下断裂直到我们将壁厚增加到4.5 毫米。 SAE International 制定移动标准；在我们的案例中，我们必须在 18 个月内对 60 个组件进行研究，并且仅在 PO 前 72 小时进行 DFM 时才需要 Cpk > 1.67。

根据螺纹设计，1/4-20 UNC 的啮合度必须至少为12.7 毫米；我们报废了 32 个夹具，因为将 6.35 mm 螺纹放入 5.0 mm 盲槽中，80 °C 冷却液阻碍了攻丝过程。然而，深度 8.5 mm 的 DFM 重新设计和 120 m/min 顺铣将废品率从 6.7% 降低至 0.9%，节径 Cp > 1.33。事先通过 DFM 确认的需求图纸、切割参数表和合格/不合格量具认证

为什么 1/4-20 内螺纹在高速 CNC 加工过程中会失效？

在CNC加工服务报价情况下，由于盲孔中的直槽丝锥捕获切屑深度超过2.5D，导致1/4-20内螺纹断裂，导致扭矩过载和丝锥断裂。另一种方法是使用螺纹铣削，因为与长丝带不同，它会产生可以排出的小切屑。

螺纹铣削代替攻丝防止切屑堵塞

对于您的1/4-20螺纹数控加工服务，螺旋插补中的单点铣刀将切屑分解成小块，然后毫不费力地冲走。您可以避免丝锥卡住和螺纹撕裂。此外，通过精密CNC加工服务，您可以在中途调整螺纹直径，从而避免因尺寸过大的螺纹而产生废品。

严格的深度公差确保一致的装配配合

通过将螺纹深度控制在±0.05 mm之内并校准偏移，可以防止错扣和毛刺。在一个航空航天批次中，掉落的零件从 18% 降至不到 1%。借助定制螺纹加工服务，您可以确保各批次紧固件的扭矩保持一致。这是通过定制 CNC 加工服务来实现的。

在切割任何金属之前模拟验证流程

FEM 计算适合您的材料和深度的切削力和切屑流。在大于 2.5D 的盲孔中，这表明通过传统方法攻丝失败的可能性为 92%。选择进行此模拟的精密螺纹数控加工制造商将为您提供有保证的工艺设计。由可靠的数控加工零件供应商保证，这使得薄壁零件的工艺变得可靠。

<块引用>

这样，基于猜测的决策就被可量化的因素所取代。螺纹铣削可确保消除切屑堵塞，公差可确保配合，而模拟可降低风险。这可确保您拥有一个可重复的流程来实现使用无缺陷 1/4-20 UNC 螺纹的高速 CNC 螺纹铣削。

预加工DFM优化如何降低螺纹制造成本和良率损失？

预加工 DFM 优化通过将引导倒角的角度更改为 120 度以及1.5 螺距的退刀槽，降低了螺纹制造成本和成品率损失。通过这些几何修改，进给速度提高了25%，每个零件的循环时间缩短了1.8秒，并且在批量生产中实现了30%成本节省。

倒角角度和止裂槽修改

1. 120° 倒角可降低进入力：数控加工产量提高 15%，切削力降低 35%，从而减少因螺纹撕裂而产生的废品。
2. DFM 审查确定了最佳凹槽：您的用于 CNC 螺纹加工的 DFM 显示 1.5 螺距长度可提供25%更高的进给速度，且不会出现颤振。
3. 为您带来的结果：减少刀具磨损，每个螺纹节省1.8秒，从而节省零件成本。

及早检测不可加工的特征

• 盲孔深度限制为 2.5D：提供 CNC 加工周期通过防止深攻丝中常见的15%废品（SME 标准），每个螺纹时间减少 1.8 秒。
• 提前标记底切干扰：节省0.50 美元/零件二次 EDM 成本，从而预先提供准确的螺纹加工成本和报价。
• 为您带来的结果：避免重新设计时产生任何额外费用并确保及时交付。

结构干预可实现更快的参数

1. 进给率从 0.8 毫米/转增加到 1.0 毫米/转：数控加工废品减少 80% 对于未开发的设计，具有倒角和凹槽优化。
2. 通过 FEA 验证工艺：与螺纹 CNC 加工服务提供商合作将刀具寿命从 1,600 个螺纹延长至 2,200 个螺纹。
3. 为您带来的结果：成本降低 35%，批次成本节省 30%，且不牺牲任何质量。

<块引用>

正如您从这种工程方法中看到的，仅使用两种几何操作 - 120° 倒角和 1.5 节距释放槽 - 有助于显着降低成本和产量。将 DFM 纳入您的 螺纹 CNC 加工流程 将帮助您避免任何类型的浪费、缩短周期时间并在不牺牲螺纹质量的情况下获得具有竞争力的单价。

图 1：精密螺纹 CNC 加工制造商使用 go no go 规检查铝零件上的螺纹螺距。

哪些孔深和倒角参数可确保可靠的 1/4-20 螺纹啮合？

为了可靠地啮合 1/4-20 螺纹，需要盲孔深度为 1.5–2D（0.375–0.500 英寸）、3 螺距钻头间隙和 0.25 mm × 45° 入口倒角。所有这些因素通过数控加工螺纹质量中使用的高精度螺纹制造，将应力集中降低了45%。

参数	建议	关键指标
盲孔深度	1.5–2D（最大 2.5D）	超出→成本↑200–400%
壁厚	≥1.9 毫米（最小 1.0 毫米）	下面→使用螺纹铣削
DFM 几何	120°倒角+避让槽	Feed 增加25%；每个线程的周期时间减少 1.8 秒
冷却液	70 bar 贯通轴	稳定性↑300%，刀具寿命4×
涂层补偿	预镀丝锥 0.015–0.030 毫米尺寸较小	100% 通规通过

<正文> <块引用>

它们确保在此过程中不会发生碰撞或断线。 定制螺纹加工服务将装配故障减少40%，同时通过数控加工设计验证提高接头抗疲劳能力。本文件定义了可靠的 1/4-20 UNC 螺纹接头的技术基础。 下载我们的 1/4-20 螺纹设计指南，了解 1.5–2D 盲孔深度和 0.25mm × 45° 入口倒角如何将应力集中减少 45% 并消除丝锥断裂。

对于薄壁精密零件，螺纹铣削如何优于刚性攻丝？

对于薄壁零件，螺纹铣削比刚性攻丝更有效，因为它不会产生任何径向力，导致零件因塑性而变形。 3 轴同步螺旋插补工艺在 12,000 RPM 下进给切削，可将切削阻力降低60%。以下数控螺纹加工DFM案例研究允许在1.2毫米墙壁外壳上将圆度保持在0.008毫米以内，而不是刚性攻丝中的0.03毫米变形。

分层螺旋进刀可将径向力减少 60%

螺纹铣削以12,000 RPM的螺旋运动啮合孔，以0.1mm的浅增量切削掉材料。对于薄壁，数控加工变形控制可避免局部屈服，保持部件几何形状完整，无需矫直。

刀具和主轴之间没有同步错误

螺纹铣削将旋转运动和纵向进给运动分开，从而可以设置独立的进给量。 高精度螺纹制造工艺可纠正热膨胀和刀具变形，提供薄壁 CNC 加工解决方案，在第一次加工时即可生产出 3 级配合的螺纹。

单个工具涵盖多种螺纹尺寸和深度

单个螺纹铣刀可使用不同插补半径生产 1/4-20、M6 和 M8 螺纹，并减少换刀时间70%。 1/4-20 螺纹 CNC 加工服务可以在一次设置中制造沉孔和倒角，实现CNC 加工多操作功能。

<块引用>

这一比较清楚地表明，螺纹铣削是在薄壁精密零件上制造螺纹的唯一实用方法。在此过程中，通过数控加工工艺优化消除了零件的变形，圆度保持低于0.01毫米，从而在薄至1.2毫米的壁上制造出航空级螺纹接头。

图 2：定制螺纹加工服务设置螺纹铣刀，用于在钢轴上切削外螺纹。

对于 1/4-20 铝加工，什么时候应该用成型丝锥代替切削丝锥？

当材料延展性超过8%时，例如6061-T6和7075-T6，1/4-20铝数控加工服务应使用成型丝锥而不是切削丝锥。与数控加工螺纹成型方法切削螺纹相比，冷成型中形成的晶粒流将拉拔强度提高了20%。

材料流动将螺纹强度提高 20%

1. 保留连续晶粒结构：成型攻丝可在不破坏金属纤维的情况下取代铝。
2. 经测试拉拔强度：比 ASTM F606 测试的切削丝锥高 20%。
3. 为您带来的结果：您的定制螺纹加工服务将为您提供更坚固的接头，而无需改变材料等级。

零芯片生成消除了清洁步骤

• 不产生切屑：材料被压缩成螺纹形式，不会在盲孔中留下任何切屑。
• 表面光洁度达到：Ra 0.8 μm，而切削螺纹的表面光洁度为 Ra 1.6 μm（SME 基准）。
• 结果：数控螺纹加工的 DFM 分析证明，由于清洁，每个孔节省了 12 秒消除。

速度更快，且不会损坏刀具

1. 主轴速度范围：3,000–6,000 RPM，而切削丝锥800–1,500 RPM。
2. 延长刀具寿命：与切削丝锥5,000-8,000个孔相比，成型丝锥可持续加工 15,000-25,000 个孔。
3. 为您带来的结果：选择合作伙伴为您提供精密螺纹数控加工制造商，可以通过更长的刀具寿命让您的数控加工成本效益时期。

<块引用>

此比较证明，成型攻丝可提供20% 更强的螺纹、Ra 0.8 μm 表面光洁度，并且无切屑污染。这意味着您无需清洁任何东西，使用数控加工工艺验证可将刀具寿命延长两倍，并将主轴速度提高三倍。结果是 6061-T6 和 7075-T6 材料干净且坚固的螺纹。

严格螺纹公差等级 2B 和 3B 如何影响加工报价？

由于采用100%坐标测量机检查和三步螺纹塞规，与 2B 级相比，更高精度的 3B 级螺纹公差使成本报价提高了~35%。 2B 类与 3B 螺纹加工成本和报价比较表明，2B 类足以处理80% 的接头，但 3B 类由于CNC 加工公差分析而增加了计量成本。

参数	推荐做法	常见陷阱
有效螺纹深度	1.5–2D（0.375–0.500 英寸）可实现满负荷	低于 1D 意味着缺乏参与度导致退出
钻孔深度余量	螺纹底部后至少 3 个螺距长度	间隙不足会导致丝锥碰撞和刀具破损的风险
入口倒角	0.25 mm × 45° 孔口倒角	倒角太尖锐或缺失会增加插入负载和磨损
减少应力集中	与锐边相比，FEA计算出的45%应力集中减少	0度倒角导致100%应力集中
流程验证	由精密螺纹数控加工制造商进行的FEA分析​	没有 FEA 的试错方法会得出不一致的结果
螺纹形状完整性	通过正确的导入确保全螺纹形状	由于倒角不良导致入口处出现部分螺纹，导致螺纹错扣

<正文> <块引用>

根据负载选择公差等级可以节省资金。与精密螺纹数控加工制造商合作，预先考虑所有要求，可将检查成本降低35%。此数控加工成本评估将帮助您获得经济实惠且高效的螺纹，而不会危及安全。

图 3：数控螺纹加工 DFM 案例研究展示了四个黄铜孔的同步钻孔和攻丝。

为什么冷却液压力控制对于深孔螺纹加工中的排屑至关重要？

在深孔螺纹切削中，冷却液压力管理至关重要，因为切屑的形成会导致丝锥崩刃和折断。 70 巴主轴中心冷却液 (IKZ) 可立即去除切屑，使 1/4-20 螺纹 CNC 加工服务稳定达 300%，并使用将刀具寿命提高达 4 倍href="https://www.lsrpf.com/blog/online-custom-cnc-machining-services-precision-solutions-for-complex-components-fast-delivery">数控加工生产支持。

70 巴冷却液立即冲洗切屑

70 bar 压力下的冷却液进入切削区域，导致切屑分离并将其清除。这与导致切屑堆积的低压系统不同。在您的定制螺纹加工服务中，这可以保证不会因重新切削深度超过 3D 的切屑而导致刀具损坏。

持续稳定性提升300%

连续排屑可防止扭矩峰值导致丝锥卡住。生产结果显示，连续运行超过 2,000 个螺纹，而使用传统冷却剂的螺纹为 500 个。 数控加工成本降低可以通过减少刀具更换和最大限度地减少废品来实现。

高压下工具寿命延长 4 倍

减少摩擦和热冲击可以保持锋利的切削刃。 7075-T6 铝材的刀具寿命从 1,000 个孔增加到 4,000 个孔。这种高精度螺纹制造工艺保证了可预测的刀具成本并减少了转换。

薄壁零件的工艺可靠性

此外，高压冷却剂可减少振动，消除薄壁中的颤痕。在此过程中保持0.005毫米的圆度。该技术非常适合航空航天传感器外壳和液压配件。

<块引用>

上述技术证明70巴主轴中心冷却对于深孔螺纹加工至关重要。您可以在数控加工工艺能力中消除断屑故障，将刀具寿命延长四倍，并将工艺稳定性提高三倍。最终结果是在深盲孔中实现1/4-20 螺纹的可靠工艺。

后处理和阳极氧化如何影响 1/4-20 螺纹螺距直径螺距？

阳极氧化等后处理涂层可将 1/4-20 螺纹的节圆直径每侧增加 10–25 μm，如果不加以考虑，会导致干涉。 数控螺纹加工 DFM 案例研究的应用将有助于通过确保 Go 量规完全通过来优化您的数控加工原型开发。

涂层厚度效果

1. 阳极氧化每侧增加 10–25 μm：将有效节圆直径减小20–50 μm，存在干扰风险。
2. 预镀丝锥补偿： 在标称尺寸以下研磨丝锥 0.015–0.030 毫米，以补偿涂层的生长。
3. 为您提供的结果：您使用的螺纹数控加工服务提供商将采用这些轻按以确保最终完美贴合。

预板点击策略

• 按涂层类型划分的丝锥尺寸：阳极氧化需要0.020 mm尺寸较小的丝锥；硬铬需要 0.030 mm。
• 早期整合余量：数控螺纹加工的 DFM 涉及在刀具采购中纳入余量，因此不会出现涂层后废品。
• 为您带来的结果：消除了未经处理的螺纹产生的15%废品，使您的数控加工订单履行更加高效可靠。

仪表验证

1. 量具自由通过：表明涂层后节径在公差范围内。
2. No-Go 在 3 圈处停止：确保螺纹强度不受涂层影响。
3. 为您提供的结果：它使结果一致、简化 数控加工技术通过证明各个供应商之间的流程能力来支持。

<块引用>

通过这种技术，涂层厚度的补偿包含在螺纹加工DFM中，以防止后处理问题。通过使用预镀丝锥和量具检查，一旦执行阳极氧化，您将能够100%获得合格的规格验收。

图 4：高精度螺纹制造验证汽车装配用钢制螺纹螺柱的最终尺寸。

LS Manufacturing 航空航天光学外壳精密 CNC 加工：1/4-20 螺纹 DFM 优化

已与北美光学元件制造商接洽，该制造商采用 1/4-20 UNC 盲螺纹的 7075-T6 外壳，螺纹成品率68%，每件价格180 美元。 LS Manufacturing 采用DFM 驱动的螺纹铣削、70 bar 冷却剂和预镀 3B 级螺距控制技术，将螺纹成品率提高至99.8%，将周期时间缩短42%，并将成本降低至95 美元/件数控加工原型开发。

客户挑战

7075-T6 镜头外壳中的 1/4-20 UNC 盲螺纹由于阳极氧化工艺后的芯片封装和绑定而导致成品率 68% 失败；每150次循环就会发生一次丝锥断裂； 22% 已接受的零件需要返工。 每件 180 美元以及14 周交付期意味着该项目可能会错过 FAA 的最后期限。深入的数控加工供应商审核表明，现有公司无法利用 DFM 方法来实现

LS 制造解决方案

工程师将退刀槽深度增加了1.2毫米，用攻丝代替了12,000 RPM的硬质合金螺纹铣削，并使用了70巴的主轴内冷液。当阳极氧化测试显示紧固节径23μm时，选择预镀丝锥并将其磨削为比实际尺寸小0.025mm。此数控加工螺纹完整性 步骤确保了最终的 Go-gauge 配合，无需返工。

结果和价值

验收率达到99.8%，5,000 次循环后无抽头断裂。周期时间减少42%（38→22秒）；成本降低47%（180 美元→95 美元）。交货时间缩短60%（14→5.6 周）。线程通过了 50,000 次循环 NAS 3350 疲劳测试。 数控加工订单履行确保在每个里程碑按时交货

<块引用>

此示例表明，使用系统 DFM（释放槽、螺纹铣削、高压冷却液、预镀补偿）将68% 良率问题转变为满足航空航天工业要求的 99.8% 良率合格工艺。 LS Manufacturing 的方法通过螺纹部件的数控加工来提供成本确定性。

在 7075-T6 光学外壳上遇到螺纹产量低于 68% 或丝锥断裂的问题吗？请联系我们获取经过 DFM 优化的 CNC 加工报价，该报价可实现 99.8% 的螺纹合格率，同时成本降低 47%。

常见问题解答

1.标准 1/4-20 内螺纹的推荐丝锥钻头尺寸是多少？

LS Manufacturing 利用用于复杂钣金零件微米级几何检测的精密坐标测量机以及多轴弯曲、复合曲线和精确成形操作，在整个测量范围内实现了高达±0.015 mm的空间重复性。

2.我应该为 1/4-20 自定义组件选择螺纹铣削还是刚性攻丝？

处理需要 3B 级公差的薄壁或昂贵材料时，请使用螺纹铣削，而刚性攻丝则非常适合大批量通孔加工，需要 1/4-20 螺纹在 4-5 秒内完成，而铣削则需要 8-10 秒。 LS Manufacturing 提供 DFM 提示，帮助根据价值、废品率和所需螺纹等级选择最佳路线。

3.螺纹深度如何影响1/4-20 UNC螺纹孔的加工成本？

螺纹深度超过其直径2.5×（0.625英寸）会导致刀具磨损加剧、循环时间延长以及丝锥断裂的可能性增加，从而使孔的制造成本增加200%-400%。 LS Manufacturing 设计螺纹深度，以最大程度地减少刀具磨损并降低每件报价。

4. LS Manufacturing 能否为国防和航空航天项目提供 3B 公差 1/4-20 螺纹？

是的。 LS Manufacturing 通过使用多刃硬质合金螺纹铣刀和 CMM 验证生产公差为 3B 级的螺纹，将真实位置保持在±0.012 mm以内，中径精度为±0.025 mm。这对于满足航空航天和国防工业的高精度需求是必要的，并且符合 AS9100 和 MIL-SPEC 要求。

5.在加工后阳极氧化或电镀过程中如何防止 1/4-20 螺纹损坏？

LS Manufacturing 确定阳极氧化堆积，II 型阳极氧化通常为 15 微米，III 型硬涂层阳极氧化通常为25 至 50 微米，并在螺纹加工前对1/4-20 螺纹的中径进行适当的偏移，以便在螺纹加工后不会出现螺纹配合问题。 href="https://www.lsrpf.com/surface-finishing">表面光洁度，以避免粘合、磨损和螺纹错扣。

6.哪种铝牌号可为 1/4-20 螺纹配件提供最佳螺纹强度？

与 6061-T6 合金相比，铝合金 7075-T6 具有更好的屈服强度和抗拉强度，其值分别为 503 MPa 和 572 MPa，使该合金即使在比其他铝牌号的最大能力高出 3 倍的高扭矩下也能更耐螺纹剥离。

7. 1/4-20 CNC 加工螺纹所需的最小壁厚是多少？

建议的最小壁厚应为 1.5× 螺距（0.075 英寸/1.9 毫米），以避免墙壁膨胀和开裂问题； 0.040 英寸（1.0 毫米）是铝合金可加工的绝对最小壁厚。 LS Manufacturing 在加工前对壁厚进行 DFM 分析，以确保螺纹可靠性并避免零件报废。

8.我多快可以收到 LS Manufacturing 的螺纹 CNC 加工报价？

将您的 3D CAD STEP 文件上传到LS Manufacturing，您将在 12 小时内收到一份 DFM 报告以及有竞争力的报价，其中包括刀具路径、预计周期时间、螺纹检查过程以及是否使用螺纹铣刀或丝锥的建议（具体取决于具体情况）根据您的零件材料和体积。

摘要

精密螺纹制造涉及一个工程过程，需要材料力学、切削力学和表面工程的受控方面。 LS Manufacturing应用DFM评估、5轴CNC技术和ISO 9001:2015认证协助国际工程师解决1/4-20型小螺纹的废品率问题。

处理剥线、装配过程中卡死、成本高？ 点击“获取免费 DFM 审核和报价”上传 3D CAD (STEP/IGES)。我们的专家工程师在 12 小时内为您提供专业评估，包括螺纹公差研究、切削刀具路径研究以及高效批量生产的准确报价。

📞电话：+86 185 6675 9667
📧电子邮件：info@lsrpf.com
🌐网站：https://lsrpf.com/

免责声明

本页内容仅供参考。LS Manufacturing services对于信息的准确性、完整性或有效性不作任何明示或暗示的陈述或保证。不应推断第三方供应商或制造商将通过 LS Manufacturing 网络提供性能参数、几何公差、具体设计特征、材料质量和类型或工艺。这是买方的责任。需要零件报价 确定这些部分的具体要求。请联系我们了解更多信息。

LS 制造团队

LS Manufacturing 是一家行业领先的公司。专注于定制制造解决方案。我们拥有超过 15 年的经验，服务超过 5,000 家客户，我们专注于高精度 CNC 加工、钣金制造、3D 打印、注塑。金属冲压，以及其他一站式制造服务。
我们的工厂配备了 100 多台最先进的 5 轴加工中心，并通过了 ISO 9001:2015 认证。我们为全球150多个国家的客户提供快速、高效、高质量的制造解决方案。无论是小批量生产还是大规模定制，我们都能以最快的24小时内交货满足您的需求。选择LS制造。这意味着选择效率、质量和专业性。
要了解更多信息，请访问我们的网站：www.lsrpf.com

Featured Blogs

No data

宽高	2B 级（标准）	3B 级（高精度）
检查方法	塞规抽查	100% CMM + 3 级螺纹塞规
成本影响	基本报价	经过检查和 CNC 加工报价精度提高 35%控制
合适的应用	一般装配、结构接头	航空航天、振动环境、关键应用
公差范围	+0.000 英寸到 +0.006 英寸 (ASME B1.1)	+0.000 英寸到 +0.003 英寸
流程控制	标准刀具磨损监控	频繁偏移的统计过程控制
报废风险	平均<2%	如果流程发生变化，则最多为 5%
供应商资质	标准螺纹数控加工服务商​	配备经过认证的仪表的专业实验室
