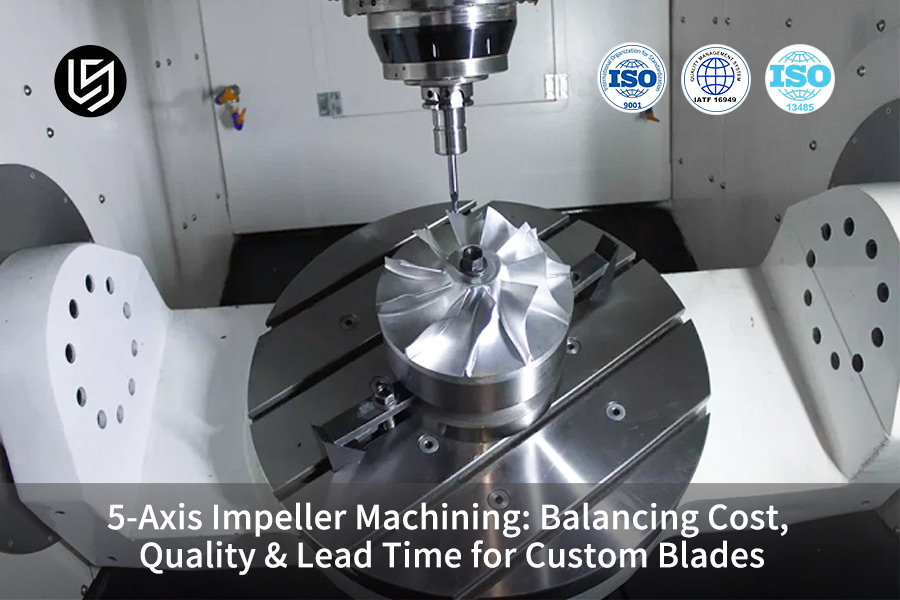

5-осевая обработка крыльчаток: баланс стоимости, качества и времени выполнения заказных лопастей

5-осевая обработка крыльчатки обычно требует сложного компромисса с точки зрения стоимости, качества и времени. Например, недорогие поставщики могут поставлять детали только с качеством балансировки G6.3, что приводит к высокому уровню вибрации, в то время как высокоточная балансировка G2.5 требует высоких цен и длительных сроков поставки - 12 недель. Проблема более остра для закрытых рабочих колес из сложных сплавов, где неконтролируемая вибрация и деформация приводят к проценту брака, превышающему 30%, оставляя все риски на себе.

Мы преодолеваем эти проблемы, заменяя компромисс детерминированной производственной системой. Наша собственная база данных и методы моделирования гарантируют отсутствие вибрации и искажений в ходе производственного процесса, а адаптивная компенсация в ходе процесса обеспечивает качество первого прохода с качеством балансировки G2.5. Оптимизированные стратегии обработки с переменной подачей приводят к 20 % сокращению времени обработки титанового рабочего колеса при сохранении высокой целостности поверхности и предоставлении глобального оптимизированного решения по производительности, стоимости и времени.

Обработка 5-осевого рабочего колеса: Технический контрольный список

<тело>

Мы успешно преодолели сложную задачу производства высокопроизводительных монолитных рабочих колес. Наш опыт в сложном 5-осном программировании, специализированных инструментах и ​​управлении процессом обеспечивает точную геометрию лезвия, высокое качество обработки поверхности и балансировку. Это гарантирует, что ваше рабочее колесо будет работать с максимальной эффективностью, надежностью и соответствовать вашим критическим критериям аэродинамических характеристик.

Почему стоит доверять этому руководству? Практический опыт экспертов по производству LS

Интернет переполнен информацией о 5-осевой обработке крыльчаток. Нас отличает то, что наша информация — это не просто книжные знания. Наш опыт взят из самой области. Мы живем в реальном мире, а не в теоретическом. Обработка крыльчатки из титана для аэрокосмической отрасли или из биосовместимых материалов для медицинских устройств не допускает отказов. Каждая обсуждаемая техника основана на необходимости действовать под давлением, не допуская ошибок.

Наш подход строго основан на стандартах Национальной ассоциации обработки поверхностей (NASF) и включает в себя общепризнанные инженерные принципы, определенные в Википедии. Это основа нашего детерминистского подхода. Наше моделирование процесса в сочетании с адаптивной компенсацией внутри машины гарантирует, что мы достигаем высокого динамического баланса (G2.5) в каждой работе, тем самым устраняя компромисс между стоимостью/качеством/временем выполнения заказа.

Знания, которыми мы делимся здесь, — это те же самые знания, которые гарантируют наш успех, те же самые знания, которые мы отточили на тысячах созданных нами лезвий. Мы отточили конкретные методы, которые устраняют вибрацию инконеля, тонкостенную деформацию, подачу на скорость и поверхностное напряжение. Это применение реальных знаний, проверенных в боевых условиях и проверенных по частям, которые доступны здесь для обеспечения уровня уверенности, необходимого для ваших самых важных проектов.

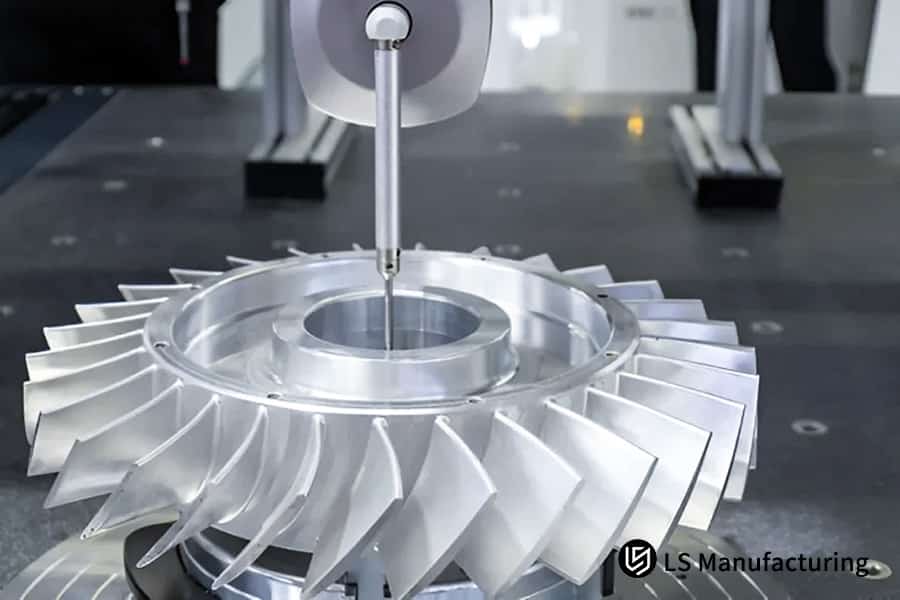

Рис. 1. Проверка качества обработки рабочего колеса из металлического сплава для обеспечения точности систем аэрокосмических жидкостей.

Каковы ключевые переменные, влияющие на стоимость производства нестандартных рабочих колес?

Эффективный анализ факторов затрат — это важнейшая операция в процессе составления бюджета, которая выходит за рамки общей расценки и анализирует фактическую стоимость обработки рабочего колеса. Переменными, которые определяют стоимость рабочих колес, являются стратегия использования материала, эффективность 5-осевой обработки и затраты на проверку, которые обычно игнорируются. Наша стратегия оптимизирует это за счет технического вмешательства:

Стратегия материалов: оптимизация дорогостоящих запасов

Стоимость заготовки из титана или инконеля значительна, но из-за высокого соотношения покупок и полетов возникает больше отходов. Расширенное 5-осевое программирование используется для определения траекторий инструмента, оптимизированных для черновой обработки с почти чистой формой. Стратегическая техника 5-осевого фрезерования значительно сводит к минимуму отходы дорогостоящего материала, что напрямую снижает затраты на сырье.

Адаптивная обработка для сокращения времени цикла

В случае сложных блисков наиболее существенным фактором затрат является необходимое время. Моделирование процесса используется для определения стабильности детали и создания 5-осевых траекторий инструмента, которые регулируют скорость подачи в зависимости от стабильности детали. Скорость подачи снижается в хрупких зонах, чтобы избежать вибрации, и увеличивается в жестких зонах. Переменные скорости подачи являются неотъемлемой частью оптимизированного 5-осевого процесса и могут сократить общее необходимое время на 25%, что является наиболее значительным фактором затрат.

Интегрированная метрология исключает второстепенные операции

Ценой достижения такой точности баланса, как G1.0, является автономная проверка и коррекция. Наше решение включает в себя лазерное сканирование на станке после окончательной резки. Система использует результаты сканирования для прогнозирования дисбаланса и иногда выполняет окончательный чистовой проход для коррекции микрорегулировки. Коррекция с обратной связью приводит к получению балансов класса G2,5 без затрат на вторичную балансировку, что исключает перерасход средств.

<блок-цитата>

В этом документе подробно описаны методологии, которые позволяют нам отделить затраты от сложности. Нашим конкурентным преимуществом является наша детерминированная система производства, основанная на нашей собственной базе данных процессов и адаптивном управлении, которая преобразует эти факторы затрат в предсказуемые и оптимизированные результаты для высокопроизводительной нестандартной 5-осевой обработки рабочие колеса.

Как определить и протестировать ключевые показатели качества рабочего колеса?

Истинное качество обработки рабочего колеса выходит за рамки простого соблюдения размеров и требует количественных критериев производительности, которые напрямую связаны с функцией и сроком службы компонента. Триумвират профиля поверхности, целостности материала и баланса является решающим фактором, который необходимо измерить, и процесс, адаптированный к задаче, должен обеспечить решение фундаментальной проблемы. Наша методология решения этой задачи состоит в том, чтобы обеспечить сочетание измерений и адаптивной обработки для решения фундаментальной проблемы:

Профиль поверхности и геометрическая точность

<ул>

Определение стандарта:​ Мы определяем стандарт точности как допуск контура для поверхностей давления и всасывания, который обычно находится в пределах ±0,05 мм.

Наш метод измерения: Мы используем функцию 5-осевого сканирования на высокопроизводительных КИМ для создания отчета об отклонениях цветовой карты для отслеживания.

Наше профилактическое решение:​ Эта информация будет напрямую передана на этап компенсации инструмента для процесса 5-осевого фрезерования.

Целостность поверхности для повышения производительности

<ол>

Критический параметр: помимо шероховатости поверхности (Ra) мы также проверяем поверхность на наличие микротрещин или белых слоев, которые могут ухудшить усталостные характеристики.

Наш метод измерения: Интерферометрия белого света — это технология, используемая для измерений топографии поверхности в наномасштабе.

Наше профилактическое решение:​ Этот подход используется для оптимизации параметров резания для прецизионной обработки лезвий.

Производительность динамического баланса

<ул>

Основной показатель:​ Мы придерживаемся стандартов ISO 21940, ориентируясь на степень динамической балансировки​ G2.5 для насосов или G1.0 для высокоскоростных турбомашин.

Наш метод измерения:​ Измерение эксцентриситета массы выполняется на 5-осевой станок.

Наше профилактическое решение:​ Массовая компенсация выполняется во время последнего чистового прохода, что приводит к балансу обработки.

<блок-цитата>

Эта структура станет новой парадигмой обеспечения качества, которая перейдет на более высокий уровень производственного процесса. Наше конкурентное преимущество заключается в том, что мы сочетаем прецизионную метрологию и адаптивную 5-осевую обработку с ЧПУ. Поэтому у нас есть замкнутая система, которая не только проверяет качество, но и обеспечивает качество каждого компонента. Это обеспечивает качество и позволяет избежать дорогостоящих задержек и неопределенностей, связанных с доработкой и корректировкой после процесса обработки.

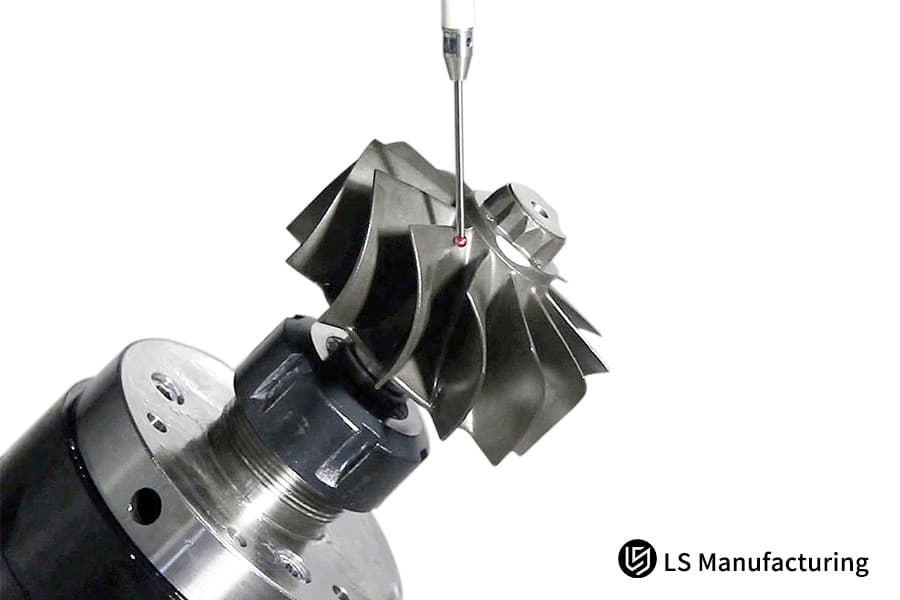

Рис. 2. Прецизионная обработка лопастей рабочего колеса из специального титанового сплава для повышения производительности и эффективности в аэрокосмической отрасли.

Какие стратегии процесса могут значительно сократить время поставки рабочего колеса?

Достижение конкурентоспособного времени выполнения заказа на рабочее колесо​ требует смены парадигмы: основным полем битвы является оптимизация производственного потока​ и разумное планирование, а не просто увеличение скорости вращения шпинделя. Сосредоточение внимания исключительно на времени резки, которое часто составляет менее 30% от общего цикла, дает уменьшающуюся отдачу. Настоящее сжатие достигается за счет систематического устранения ненужного времени на программирование, настройку и проверку. В этом документе подробно описаны ключевые стратегические рычаги оптимизации обработки рабочего колеса​ в целом:

Техническая направленность	Стратегия реализации
Сложная геометрия, подверженная помехам	Обработка глубоких и узких каналов потока между тонкими скрученными лезвиями требует специальных траекторий инструмента , чтобы избежать взаимодействия с другими поверхностями.
Сохранение однородности лезвия	Одинаковая толщина, чистота поверхности и точность профиля должны быть достигнуты на всех лопастях для сбалансированных аэродинамических характеристик и минимизации вибрации.
Проблема доступа к инструментам и жесткости	Инструменты с большой досягаемостью и малым диаметром, необходимые для глубоких каналов, подвержены прогибу и вибрации, что ухудшает точность и качество обработки.
Требования к высокоскоростной обработке (HSM)	Снятие материала с твердых сплавов (например, титана) должно выполняться на высоких скоростях шпинделя, чтобы свести к минимуму износ инструмента и выделение тепла.
Наше процессно-ориентированное решение	Мы используем передовые технологии CAM и обеспечиваем бесперебойную 5-осевые траектории движения инструмента с использованием конических инструментов и моделированием процесса обработки для обеспечения обработки без помех.
Адаптивная обработка по каждому лезвию	Программы обработки разработаны таким образом, чтобы обеспечить одинаковые условия резания для каждого лезвия, а зондирование может использоваться для учета различий в материалах и приспособлениях.
Результат: аэродинамическая точность	Поставляет рабочие колеса точной гидродинамической или аэродинамической формы, превосходящей критерии проектирования.
Результат: эксплуатационная целостность	Обеспечивает превосходный динамический баланс, низкий уровень шума и длительный срок службы в суровых условиях на высоких скоростях.

<тело> <тр> <тр> <тр> <тр> <тр> <блок-цитата>

Сокращение времени выполнения заказа на рабочее колесо — это вопрос оптимизации 5-осевого процесса, сосредоточенного на тех 70 % цикла, которые не провел резку. Нашим конкурентным преимуществом является наша способность использовать эти методологии, интегрируя методы, основанные на данных, чтобы сократить стандартное для отрасли время выполнения заказа (8 недель) до предсказуемого потока в 4–5 недель, обеспечивая уверенность, а не только скорость, нашим ценным клиентам в конкурентной отрасли.

Как сбалансировать стоимость инструмента и качество деталей при обработке рабочих колес из труднообрабатываемых материалов?

Обработка нестандартных лопаток рабочего колеса из суперсплавов, таких как Inconel 718, представляет собой фундаментально противоречивую проблему. Для снижения затрат на инструмент необходима агрессивная стратегия, но она рискует выйти из строя инструмента, а также повредить деталь. С другой стороны, чрезмерно консервативная стратегия инструментов может нанести ущерб прибыльности. Решение состоит в том, чтобы использовать сложную, управляемую данными стратегию инструментов, которая уравновешивает эти две переменные. Ниже приводится наш системный подход к обработке сложных материалов:

Оптимизированная геометрия инструмента для снижения нагрузки

Мы решили отказаться от общих инструментов в пользу конкретной геометрии. Для использования титановых и никелевых сплавов мы используем цельные твердосплавные концевые фрезы с высокими положительными передними углами и полированными стружкорезными канавками. Это часть нашего запатентованного процесса 5-осевой обработки, который обеспечивает минимальные силы резания и выделение тепла в точке резания, защищает металлургическую целостность наших заготовок, а также увеличивает срок службы инструмента по сравнению с обычными инструментами. инструменты.

Параметры зонной обработки для локализованного управления

Одного конкретного параметра резки недостаточно для нашего сложного лезвия. Наша стратегия по инструментам предполагает разработку комплексной диаграммы параметров инструментов. Например, на хрупком кончике лезвия мы используем высокие обороты, малую осевую глубину резания и высокую подачу в режиме резания на сдвиг. Для создания прочной части лопасти мы используем высокоэффективное 5-осевое фрезерование со стабильными 5-осевыми траекториями движения инструмента.

Мониторинг состояния инструмента в режиме реального времени

Чтобы слегка изношенный инструмент не испортил готовую деталь, мы интегрировали датчики акустической эмиссии непосредственно в наши 5-осевые обрабатывающие центры с ЧПУ. Это позволяет обнаружить высокочастотные волны напряжения, возникающие при резке материала. Он может выявлять микросколы или любой необычный износ инструмента в режиме реального времени, отправляя сигнал автоматической смены инструмента до того, как инструмент выйдет из строя и повлияет на качество обработки поверхности лопасти изготовленного по индивидуальному заказу рабочего колеса.

<блок-цитата>

Эта методология выходит за рамки выбора инструмента и включает стоимость обработки 5-осевого рабочего колеса и контроль качества в сам процесс. Наше конкурентное преимущество — это стратегия оснастки, основанная на законах физики, позволяющая рассматривать срок службы инструмента и целостность детали как единое целое, которое должно быть оптимизировано для увеличения срока службы инструмента на 40 % выше, чем в среднем по отрасли при обработке сложных материалов.

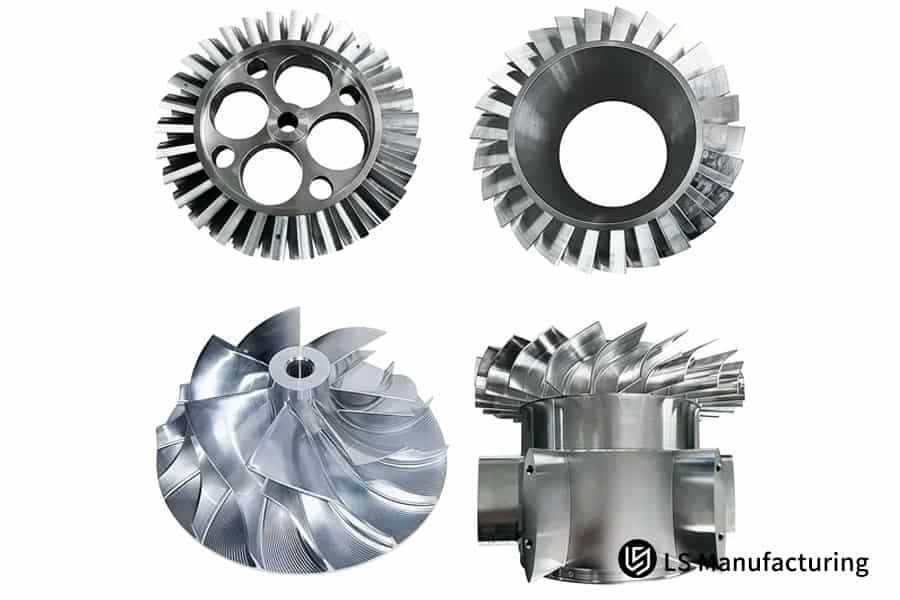

Рис. 3. Демонстрация металлических сплавов с высокими допусками, чтобы продемонстрировать надежность и качество изготовленных по индивидуальному заказу лопастей рабочего колеса.

LS Промышленная энергетика: Проект большого высокоскоростного компрессора с закрытым рабочим колесом из титанового сплава

Кейс энергетического сектора LS Manufacturing​ служит примером того, как критический производственный тупик был преодолен путем применения передовых технологических процессов вместо стандартных подходов. Учитывая, что проект по созданию высокопроизводительного титанового рабочего колеса компрессора застопорился, мы внедрили детерминированную систему, которая сочетает в себе моделирование, инновации в разработке инструментов и внутрипроизводственный контроль для достижения правильного результата с первого раза:

Вызов клиента

Нашему OEM-клиенту из энергетического сектора требовалось закрытое рабочее колесо третьей ступени для воздухоразделительного компрессора. Рабочее колесо Ti-6Al-4V имело диаметр 420 мм и толщину лопастей 0,6 мм. Первоначальный поставщик посчитал деталь непригодной для производства, поскольку первые партии практически полностью вышли из строя из-за вибрации в процессе обработки. Другие источники, которые мог найти клиент, либо не могли гарантировать тонкостенную геометрию, либо требовали более 2 миллионов йен без гарантированного срока доставки.

Решение для производства LS

Наша быстрая и эффективная методология началась с прогнозирования подавления флаттера на основе цифрового двойника и определения ключевых резонансных режимов. Затем это было использовано для проектирования специального демпфирующего инструмента и разработки зональной и адаптивной стратегии 5-осевого фрезерования с уникальными параметрами для кончиков и оснований лезвий. Внедрение осуществлялось на наших 5-осевых обрабатывающих центрах с ЧПУ с подачей СОЖ под высоким давлением 10 МПа и контролем усилия. Последним шагом стало выполнение лазерного сканирования на станке для выполнения индивидуального компенсационного разреза для исправления микродеформаций и обеспечения идеального соответствия.

Результаты и ценность

Результатом стало успешное изготовление титанового рабочего колеса компрессора за одну попытку. Все лезвия находились в пределах требуемого допуска 0,6 мм, а динамическая балансировка была достигнута при значении G1,6, что лучше требуемого G2,5. Проект был завершен за 9 недель и в рамках бюджета. Крыльчатка была протестирована при превышении скорости 115% и теперь отработала более 8000 часов без проблем, что позволило сохранить программу нашего клиента и предоставить ему индивидуальное решение, которое другие не смогли предоставить.

<блок-цитата>

Этот случай показывает, что сложные проблемы обработки сложных 5-осевых материалов для обработки крыльчаток можно решить с помощью подхода, основанного на знаниях. Мы превращаем прототипы из компонентов с высоким уровнем риска в компоненты с низким уровнем риска, предупреждая сбои с помощью моделирования и поддерживая контроль с помощью адаптивных 5-осевых процессов, привнося уверенность в самые важные проекты наших клиентов.

Решите проблемы, связанные с тонкостенными высокопроизводительными рабочими колесами, с помощью нашего опыта прецизионной 5-осевой обработки, основанной на моделировании.

Каковы фундаментальные различия в стратегиях производства открытых и закрытых рабочих колес?

Чтобы выбрать лучшие услуги по обработке рабочих колес, необходимо понимать фундаментальную разницу в философии между производством открытых и закрытых рабочих колес. Фундаментальное различие заключается в характере задачи обработки. Обработка поверхностей лопаток произвольной формы принципиально отличается от обработки закрытых каналов. В следующем документе представлены фундаментальные различия в производственной стратегии.

Стратегия	Наши действия	Количественный результат
Параллельное проектирование	Наши инженеры CAM могут моделировать и оптимизировать траектории чистовой обработки во время черновой обработки детали в ячейке 5-осевой обработки.	Устраняет время простоя в программе; сокращает общее время планирования процесса на ~40 %.
Модульная быстрая смена	Фиксация​ Внедрение гидравлических расширительных оправок и стандартизация опорных плит для наших 5-осевых Обрабатывающие центры с ЧПУ.	Значительное сокращение времени загрузки/выравнивания деталей с ~2 часов до менее 20 минут.
Прогнозное обслуживание на основе состояния	Наша система контролирует состояние шпинделя и поворотного стола для планового обслуживания во время планового простоя.	Повышает готовность станка для процесса 5-осевого фрезерования; исключает незапланированные простои.
Адаптивная метрология в процессе производства​	Наша система выполняет лазерное сканирование после чистовой операции; немедленная коррекция исключает необходимость проверки и исправления баланса детали.	Устраняет время ожидания в очереди для проверки КИМ и связанных с этим доработок для балансировки детали.

<тело> <блок-цитата>

Знание парадигмы открытого и закрытого рабочего колеса имеет решающее значение для успеха. Наши 5-осевые услуги по обработке крыльчаток напрямую применяют это важное понимание. Стабильность открытых рабочих колес обеспечивается за счет адаптивных процессов. Для закрытых рабочих колес безопасная и эффективная обработка каналов применяется с помощью хорошо известной 5-осевой обработки.

Как оценить опыт работы с крыльчатками поставщика 5-осевой обработки?

При выборе высокопроизводительного поставщика 5-осевых рабочих колес необходимо выйти за рамки базовых возможностей машины и глубокая оценка своих ноу-хау. Настоящая оценка технических возможностей при выборе поставщика оборудования для обработки рабочего колеса — это глубокая оценка всей системы предотвращения и решения проблем, а не просто выполнения конкретной задачи. Ниже представлена схема оценки:

CAM и моделирование процессов: доказательство предсказуемости

<ул>

Специализация программного обеспечения:​ Используют ли они специализированные программные модули для обработки лезвий, такие как HyperMILL Blade, которые могут без столкновений создавать 5-осевые траектории без столкновений?

Цифровая проверка:​ Есть ли у них возможность предоставлять видео моделирования обработки, которые подтверждают стабильность траектории движения инструмента и отсутствие каких-либо внезапных изменений направления, которые могут вызвать вибрацию инструмента?

Наша практика:​ Мы используем основанное на физике 5-осевое моделирование процесса для предварительной проверки программы, устраняя вибрацию и отклонения инструмента перед началом процесса обработки.

Метрология и компенсация с замкнутым контуром: обеспечение качества с первого раза

<ул>

Измерение в процессе:​ Используют ли они методы измерения в процессе производства, такие как зондирование или сканирование детали, или им приходится прибегать к неэффективным методам измерения с помощью КИМ?

Адаптивная коррекция:​ Является ли подход линейным в стиле "машинное измерение-регулировка-перемашина" или адаптивным в стиле "машинное сканирование-компенсация"?

Наша практика:​ Наша опция лазерного сканирования в процессе обработки дает возможность выполнять автоматические чистовые проходы с микрорегулировкой. Наш 5-осевая обработка с замкнутым контуром учитывает любую ошибку в детали за одну установку, обеспечивая соответствие без доработки.

Собственная база данных процессов: использование накопленных знаний

<ол>

Доступ к историческим данным:​ Могут ли они получить доступ к историческим параметрам, сроку службы инструмента и отчетам о проверках из прошлых проектов с подобными сложностями?

Применение знаний:​ Основана ли разработка их процессов на общих рекомендациях или на базе собственной базы знаний, которая постоянно совершенствуется?

Наша практика:​ Наша собственная база данных процессов рабочего колеса предоставляет нашим клиентам возможность проверять всю нашу цифровую цепочку на предмет более чем 500 успешных Проекты обработки 5-осевого рабочего колеса. Это дает нам возможность использовать проверенные 5-осевые стратегии с самого начала, экономя нам и нашим клиентам недели времени на разработку нашего процесса.

<блок-цитата>

Эта методика оценки технических возможностей предоставляет вам четкий и действенный контрольный список как выбрать поставщика оборудования для обработки рабочего колеса. Нашим отличием от конкурентов является интеграция этих трех столпов прогнозного моделирования, адаптивного внутритехнологического управления и накопительных баз знаний в единую систему, которая дает вам уверенность в использовании самых сложных и критически важных рабочих колес.

Рис. 4. Механическая обработка крыльчатки турбины из алюминиевого сплава с высокими допусками для оптимизации аэродинамических характеристик в авиационных системах.

Почему выбор производства LS максимизирует общую ценность проекта рабочего колеса?

Выбрав LS Manufacturing, вы сможете выйти за рамки традиционных отношений с поставщиками и достичь настоящего инженерного партнерства, направленного на оптимизацию общей стоимости. Мы будем вашим преданным партнером по снижению рисков и возьмем на себя системный баланс производительности, затрат и графика. Наша ценность будет представлена ​​через детерминированную инженерную методологию, которая предотвращает сбои и оптимизирует каждую переменную. Вот как мы этого достигаем.

Устранение риска посредством прогнозного моделирования

Самые серьезные риски программы рассматриваются до начала резки металла. Наша команда инженеров использует лучшие доступные технологии в виде 5-осевого моделирования процессов для динамических расчетов модальной устойчивости и устойчивости к вибрации на этапе программирования. В результате мы можем выявлять проблемы, связанные с траекториями инструмента, которые вызывают вибрации, столкновения и тепловые искажения в виртуальном мире до начала фактического процесса 5-осевой обработки.

Надежность, основанная на данных, во всем рабочем процессе

Наш процесс обработки осуществляется с использованием системы обратной связи с обратной связью, которая использует как заданные параметры, так и измерения в реальном времени. Каждый этап процесса обработки, от черновой обработки до операции контроля, контролируется и сравнивается с нашими собственными моделями процесса. Это достигается за счет интеграции датчиков и средств метрологии на станке для 5-осевой чистовой обработки. В результате наблюдается полная предсказуемость и отсутствие сюрпризов на этом пути. Конечный результат полностью соответствует вашим потребностям.

Целостная оптимизация совокупной стоимости владения (TCO)

Наша цель — не только минимизировать цену за единицу вашего проекта; скорее, наша цель — минимизировать общую стоимость вашего проекта. Мы разрабатываем оптимизацию общей стоимости таким образом, чтобы тщательно изучить сложную взаимосвязь между временем, затрачиваемым на процесс обработки, используемыми инструментальными материалами и затратами на обеспечение качества. Используя различные методы, такие как 5-осевая оптимизация траектории инструмента, мы можем достичь вершины глобальной эффективности, которая соответствует вашим требованиям к производительности, обеспечивая при этом долговечность инструмента и отсутствие каких-либо дефектов, тем самым предлагая наиболее экономичное решение для продукта. жизненный цикл.

<блок-цитата>

Почему стоит выбрать LS Manufacturing? Ответ довольно прост: наш подход. Наш подход основан на концепции уверенности, согласно которой сложные проекты, включающие крыльчатки, больше не являются рискованными предложениями, которыми они когда-то были, а вместо этого оптимизируются для получения максимальной выгоды с успехом как ожидаемым результатом, а не целью. Мы — ваш партнер по снижению рисков, который использует моделирование, данные и разработку процессов на основе совокупной стоимости владения, чтобы гарантировать успех.

Часто задаваемые вопросы

1. Каков минимальный объем заказа (MOQ) и типичное время выполнения обработки рабочего колеса?

Мы можем выполнить настройку отдельных изделий без каких-либо ограничений на минимальный заказ. Обычное время выполнения заказа от замораживания до поставки составляет 3–4 недели для крыльчаток из алюминиевых сплавов средней сложности, а для титановых сплавов или труднообрабатываемых материалов время выполнения составляет 5–7 недель.

2. Какого уровня динамического баланса и точности поверхности вы обычно достигаете?

Мы можем обеспечить динамический баланс уровня G2.5, который может удовлетворить большинство потребностей отрасли. Используя специальные процессы, можно получить динамический баланс уровня G1.0. Для обеспечения точности поверхности точность лезвий можно контролировать на уровне ±0,05 мм, а шероховатость поверхности каналов потока может составлять 0,8–1,6 мкм.

3. Если у моей конструкции есть потенциальные проблемы с технологичностью, оставите ли вы отзыв?

Да. Мы предлагаем бесплатные услуги DFM. Вместе с вашими чертежами мы предоставим письменные предложения относительно особенностей конструкции, которые могут повлиять на стоимость обработки, качество или технологичность в течение 24 часов.

4. Предоставляете ли вы полный отчет о проверке после обработки?

Да. К каждому рабочему колесу прилагается подробный пакет отчетов о проверке, включающий хроматограмму отклонений при 3D-сканировании, отчет о критических размерах, отчет об испытаниях на динамическую балансировку и сертификат качества материала (если применимо).

5. Какое программное обеспечение вы используете для программирования CAM импеллера?

В основном мы используем профессиональный модуль крыльчатки таких производителей CAM-систем высокого класса, как HyperMILL и PowerMILL, а также VERICUT для полного моделирования столкновений и перерезок во время программирования крыльчатки.

6. Как обеспечить жесткость тонкостенных лопаток рабочего колеса при механической обработке?

Мы используем различные методы: гибкие приспособления для поддержки лопастей рабочего колеса, последовательность обработки для поэтапного снятия напряжения и пакет параметров "низкой силы резания" для тонкостенной области лопастей рабочего колеса.

7. Предоставляете ли вы услуги динамической балансировки от рабочего колеса до всего узла ротора?

Да. Мы можем выполнить высокоскоростную динамическую балансировку отдельных рабочих колес, а также собрать и провести динамическую балансировку всего ротора в соответствии с предоставленными чертежами системы валов. Таким образом, мы можем предоставить готовые к установке детали ротора.

8. Как инициировать запрос и оценку проекта рабочего колеса?

Требуем предоставление 3D модели рабочего колеса в формате STEP. Мы также требуем предоставления 2D-чертежей рабочего колеса. Также необходимо указать материал, качество баланса, количество и дату получения. Наши инженеры по применению свяжутся с вами после оценки проекта в течение 4 часов.

Сводка

Нахождение баланса между затратами, качеством и временем при обработке рабочего колеса с использованием 5-осевой обработки является проблемой системного проектирования. Это требует глубоких знаний процессов обработки, технологий моделирования и управления в реальном времени. Это задача, которая требует мышления с точки зрения рисков и оптимизации. Фактором успеха является оптимизация всей системы, превращающая рабочее колесо в важный компонент для эффективной работы в рамках ожидаемого качества, бюджета и времени.

Чтобы получить высокопроизводительные, надежные и экономичные решения по проектированию 5-осевых рабочих колес для оборудования для жидкостей следующего поколения, просто отправьте свой проект требования. Наши эксперты вышлют вам «Краткое описание инициирования проекта» в течение 24 часов с момента получения вашего запроса. Краткое описание будет включать «Анализ технологичности», «Предварительный маршрут процесса и оценку рисков» и «Оценку диапазона бюджета».

Достигните идеального баланса стоимости, качества и сроков выполнения заказов для критически важных проектов с рабочими колесами с помощью наших инженерных решений для 5-осевой обработки.
