Изготовление деталей на 5-осевых станках с ЧПУ: руководство по точности, стоимости и выбору поставщиков.

Производство деталей на 5-осевых станках с ЧПУ часто окутано «информационным туманом», в котором один и тот же уровень точности может приводить к значительно различающимся расценкам. Уже невозможно отделить затраты на необходимые инженерные работы от предположения о неизвестном риске отказов. Истинная стоимость выявляется, когда низкая стабильность качества производимых деталей останавливает производственные линии или когда преждевременные отказы предвещают отзыв продукции, что обходится во много раз дороже фактической стоимости деталей.

Мы развеиваем туман неопределенности, показывая, как фактические возможности определяют истинную стоимость, от термической компенсации для поддержания точности до библиотек процессов, сокращающих время валидации на 40% . Наша система предоставляет вам инструмент для аудита динамического управления процессами вашего поставщика, а не только его статических спецификаций. Сотрудничество с LS Manufacturing означает выбор поставщика, который понимает риски вашего проекта, а не только риски закупок.

Производство деталей на 5-осевых станках с ЧПУ: важнейшие аспекты.

Наша главная задача – преобразование сложных, инновационных конструкций в надежные, высокоточные детали. Наш опыт работы со всем комплексом решений для 5-осевых станков с ЧПУ , от стратегического подбора оснастки и технологических процессов до контроля качества в процессе производства, гарантирует изготовление самых сложных деталей с высокой точностью, эффективностью и скоростью.

Почему этому руководству можно доверять? Практический опыт экспертов LS Manufacturing.

Существует бесчисленное множество ресурсов, объясняющих теорию 5-осевой обработки на станках с ЧПУ . Отличительной чертой этого документа является то, что он написан на основе реального опыта, а не учебника. Реальность, о которой мы говорим, – это реальность, где теория соответствует непреклонным стандартам обработки деталей для аэрокосмической отрасли, требующих целостности поверхности для правильной работы, медицинских изделий, которые должны соответствовать стандарту ISO 13485 , и автомобильных деталей, где важен каждый килограмм. Предоставляемые нами знания проверены на практике.

Наш опыт основан на результатах, достигнутых ценой больших усилий. Мы успешно справились с экстремальными задачами производства сложных 5-осевых деталей. Наш подход руководствуется строгими рекомендациями Общества инженеров-технологов (SME) и закалён бескомпромиссными стандартами производства. Точность — это измеримый результат 5-осевого производства, а не просто техническая возможность станка.

Каждая из стратегий, которыми мы делимся, основана на личном опыте. Мы лично убедились в эффективности 5-осевых технологий для предотвращения вибрации при обработке титана, в точности обработки глубоких полостей и в балансе между гибкостью прототипирования и эффективностью серийного производства . Наши ранние и дорогостоящие ошибки, а также последующие успехи легли в основу этого руководства. Мы предоставим вам полезную информацию, которая поможет вам определить, соответствует ли заявленная цена и можно ли надежно изготовить деталь, что позволит вам принимать решения относительно точности, стоимости и выбора поставщика.

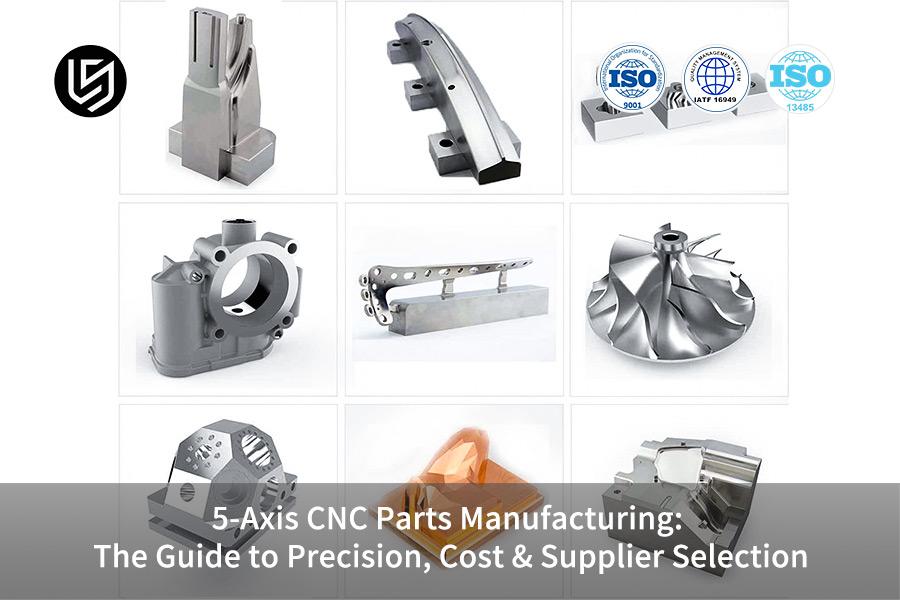

Рисунок 1: Демонстрация ассортимента изготовленных на заказ металлических и пластиковых компонентов для высокоточной 5-осевой обработки на станках с ЧПУ.

Какие факторы, неявно влияющие на производственные возможности, определяют стоимость обработки сложных деталей, обрабатываемых по 5-осевой технологии?

Для точной оценки стоимости обработки на 5-осевых станках с ЧПУ необходимо выйти за рамки традиционных и упрощенных показателей почасовой ставки. В этом документе будут рассмотрены критически важные, и часто упускаемые из виду, надбавки за производственные возможности, которые определяют истинную стоимость и ценность при изготовлении сложных деталей . Это обеспечит техническую основу для оценки поставщиков с точки зрения общей стоимости владения.

Вкратце, самая низкая цена очень часто скрывает значительный риск. Закупки, основанные на знаниях, должны быть сосредоточены на поставщиках, которые доказали свою способность снижать риски для клиента благодаря своим передовым 5-осевым решениям и стабильным процессам . Этот анализ позволил нам создать четкую, основанную на данных модель технических закупок в высококонкурентном промышленном сегменте с упором на систематическое снижение реальных скрытых факторов, влияющих на стоимость .

Как правильно интерпретировать истинный смысл «гарантии точности» поставщика?

Неточность заявлений о точности, таких как ±0,02 мм, скрывает сложное взаимодействие факторов в высокотехнологичном 5-осевом производстве . Трудность заключается в сопоставлении заявленных поставщиком возможностей оборудования с заявленными возможностями в конкретном результате и объеме. В этом документе будет описана наша методология подтверждения точности станка, с акцентом на степень технической строгости при определении, измерении и подтверждении точности станка в производственной среде:

Проверка долговременной производительности станков

1. Продольные данные по сравнению со статическими характеристиками: данные лазерного интерферометра, полученные за шесть месяцев, для проверки тенденции изменения точности в прецизионном 5-осевом обрабатывающем центре с ЧПУ .
2. Определение производственных пределов: Все параметры точности обработки включают проверку контроля окружающей среды, например, ± 1°C.

Предоставление подтверждения возможностей, специфичных для конкретной функции.

• Обязательства, основанные на фактических данных: для сложных элементов в качестве подтверждения работоспособности используются исторические отчеты КИМ по деталям , а не заявленная гарантия.
• Статистическая проверка процесса: Наша система статистического контроля процессов для прецизионных деталей предоставляет фактические диаграммы Cp/Cpk.

Обеспечение точности при больших объемах за счет системного контроля.

1. Проактивное предотвращение снижения точности: мы используем внутрипроцессное зондирование и анализ износа инструмента для предотвращения ухудшения точности при длительных производственных циклах.
2. Калибровка с обратной связью: данные контроля качества готовых деталей автоматически интегрируются в смещения станка, что обеспечивает нам самокорректирующееся решение для 5-осевой обработки .

Применение передовых технологий 5-осевого проектирования технологических процессов.

• Подход, основанный на моделировании: наше решение CAM для прогнозирования усилий исключает деформацию инструмента при 5-осевой контурной обработке еще до выполнения первого прохода на наших 5-осевых станках.
• Стратегическая ориентация: Наши специалисты по технологическим процессам выбирают оптимальную одновременную ориентацию 5-осевых станков, чтобы обеспечить соответствие жесткости и термической стабильности элементов ваших деталей.

Эта структура преобразует субъективное утверждение в объективное соотношение. Требуя четкого определения точности обработки на основе исторических данных, проверки характеристик и статистического контроля процесса, мы всегда сможем утверждать, что точность, представленная в предложении, соответствует точности, обеспечиваемой в вашем цехе. Детализация документации достаточна для снижения рисков в ваших наиболее важных проектах высокоточной 5-осевой обработки .

Рисунок 2: Демонстрация прецизионных металлических компонентов для изготовления сложных деталей и выбора поставщиков.

Какие «живые» системы поставщика должны стать объектом проверки на месте?

Высокоразвитая система станков ничего не гарантирует без соответствующих технологических процессов. Ключевой вопрос при выборе поставщика 5-осевых станков с ЧПУ заключается в проверке работоспособности технологических процессов, обеспечивающих ежедневное выполнение работ, в соответствии с используемыми технологиями. Это аудит процессов, выходящий за рамки простого осмотра предприятия, подтверждающий эффективность самокорректирующейся системы управления качеством , в которой исключаются ошибки и обеспечивается стабильность:

Систематическая проверка устранения несоответствий

Весь отчет о несоответствиях будет проанализирован в рамках всего процесса 8D, чтобы подтвердить, что анализ первопричин износа инструмента во время 5-осевой финишной обработки действительно привел к изменению рабочей инструкции. Кроме того, персонал цеха будет выборочно опрошен для подтверждения того, что он прошел обучение по новому процессу.

Аудит управления инструментами и приспособлениями на основе данных.

Журналы ресурса инструмента проверяются для критически важных операций, чтобы убедиться, что изменения не основаны исключительно на времени. Для оснастки, особенно для более сложных 5-осевых зажимных устройств , мы подтверждаем наличие уникального идентификатора, актуальности чертежей и необходимой калибровки. Это подтверждает, что вся информация контролируется и доступна, исключая возможность каких-либо изменений до начала производства.

Обеспечение целостности и полноты проверки первой статьи.

Мы подтверждаем, что первичная проверка образца была проведена специалистами по контролю качества и не являлась частью производственного процесса. Мы подтверждаем наличие недавнего пакета документов по первичной проверке образца, изготовленного на 5-осевом фрезерном станке , и что он включает все результаты по геометрическим допускам и размерам, качеству поверхности и сертификатам материалов. Это гарантирует, что первичная проверка и подтверждение качества детали являются строгими и беспристрастными.

Представленный выше контрольный список для проверки поставщиков, основанный на анализе процедурной эффективности в сравнении с материальными активами. Оценивая замкнутый цикл качества, отслеживаемость оснастки и тщательную проверку первого образца, мы обеспечиваем нашим клиентам повышенное чувство уверенности в нашем партнерстве. Наш подход к аудиту гарантирует, что система управления качеством активно участвует в обеспечении необходимого уровня точности в сложных процессах обработки на 5-осевых станках с ЧПУ , а не в предоставлении гарантий.

Рисунок 3: Изготовление высокоточного компонента из титанового сплава для аэрокосмической отрасли с целью анализа затрат и оценки поставщиков.

Как оценить технические возможности поставщика в работе с новыми материалами или экстремальными конструкциями?

Выбор поставщика оборудования для ЧПУ-обработки для новаторских проектов представляет собой методическую оценку подходов к решению проблем. Представленный документ содержит конкретную методологию оценки возможностей технического прорыва , основанную на снижении рисков проектов, связанных с обработкой новых материалов или экстремальной геометрией. Это подробная оценка трех критически важных областей:

Внутренние исследования и разработки и строгость процессов

• Проверка протокола: Подтверждение наличия определения «Тест-Реза-Анализ-Оптимизация» для новых процессов обработки материалов .
• Подтверждение наличия инфраструктуры: Поставщик обязан предоставить подтверждение наличия собственной инфраструктуры или доступа к сети для выполнения сложных 5-осевых работ .

Интеллектуальный капитал и обучение на основе конкретных примеров

1. Анализ конкретного случая: Поставщик должен предоставить подтверждающие документы, демонстрирующие подробные сведения о ранее достигнутых прорывных результатах в разработке критически важных 5-осевых компонентов .
2. Доступ к системе: Проверка наличия базы данных с возможностью поиска для хранения результатов прошлых проектов, которые будут использоваться для повторного применения параметров и полученных знаний .

Моделирование и проактивная проверка

• Моделирование процесса обработки перед началом обработки: Запросите подтверждение использования моделирования сил резания и моделирования деформации при резании .
• Задача пилотного исследования: Проанализировать использование «технологических пилотных исследований» перед началом производства дорогостоящих деталей, обрабатываемых по 5-осевой технологии .

Данная методика переводит оценку от заявлений о возможностях к проверяемым методологиям , измеряя глубину методов решения проблем для сложных и высокорискованных компонентов. Эта методика является мощным инструментом в поиске специалистов, которые гарантируют успех с первого раза при разработке инновационных компонентов, тем самым минимизируя риски за счет тщательной оценки возможностей технического прорыва .

Компания LS Manufacturing Semiconductor Equipment Industry: проект сверхточной обработки основания из углеродного композитного материала для механизма переноса пластин.

В кейсе компании LS Manufacturing, посвященном полупроводниковым технологиям, описывается, как нам удалось устранить критическую неисправность при изготовлении опорной пластины из углеволокнистого композита (CFRP), являющейся неотъемлемым компонентом литографического оборудования следующего поколения. Это требование к предельной стабильности размеров материала, который по своей природе трудно поддается механической обработке, и потребовало инновационного решения для сверхточной 5-осевой обработки :

Задача клиента

Заказчику было необходимо изготовить опорную плиту для манипулятора пластин из углеродного волокна с требуемой плоскостностью 0,01 мм , а также выполнить обработку множества высокоточных нестандартных отверстий . Два предыдущих поставщика не смогли выполнить этот проект из-за расслоения и накопления общей погрешности позиционирования отверстий, превышающей 15 мкм , что привело к задержкам проекта и повлияло на график разработки продукции заказчика в критически важной сверхточной 5-осевой подсистеме.

LS Manufacturing Solution

Наше решение началось с разработки решения, специфичного для конкретного материала, что привело нас к созданию индивидуального инструмента из поликристаллического алмаза (PCD) и системы зажима с низким уровнем напряжения. Мы смогли разработать стратегию высокоскоростной легкой резки с помощью последовательной обработки для снятия напряжений. Ключевым моментом в нашем решении стала возможность интеграции высокоточного контактного датчика в наш 5-осевой обрабатывающий центр с ЧПУ , что позволило нам компенсировать любые неточности данных перед обработкой критически важных отверстий.

Результаты и ценность

Деталь была успешно обработана с первой попытки с точностью плоскостности 0,008 мм , а расположение всех отверстий — с точностью до 5 мкм. Это позволило нашему клиенту наверстать упущенное время по проекту и подтвердило наши возможности по обработке опорных плит из CFRP . После этого наш клиент подтвердил статус компании LS Manufacturing как сертифицированного глобального поставщика услуг механической обработки, что подтвердило ценность наших разработанных 5-осевых решений .

Это превосходный пример нашего системного инженерного подхода к решению сложных производственных задач, где традиционные методы неэффективны. Применение материаловедения, специализированной оснастки и адаптивного управления процессом обеспечивает детерминированную прецизионную обработку, снижая риски проектов и гарантируя успех с первого раза при изготовлении критически важных компонентов для полупроводниковой промышленности и других высокотехнологичных рынков.

Справляйтесь с самыми сложными задачами, требующими самых строгих допусков, вместе с партнером, обеспечивающим успех с первого раза при изготовлении критически важных деталей.

Каковы ключевые точки взаимодействия при изготовлении нестандартных 5-осевых деталей, от прототипа до мелкосерийного производства?

Для обеспечения надежного и масштабируемого наращивания производства наших нестандартных 5-осевых деталей необходимо применять дисциплинированную и дальновидную стратегию на этапе прототипирования. Успех строится на совместном планировании и управлении знаниями, которые выходят далеко за рамки простого выпуска готового продукта и закладывают основу для надежного производственного процесса. Ключ к успешной передаче производства от прототипа к серийному выпуску заключается в следующих важных и действенных стратегиях:

Обеспечение стабильности производственных процессов, гарантирующих готовность к выпуску.

На этапе создания прототипа мы совместно определяем и утверждаем основной технологический процесс , включая конкретные стратегии обработки, базовые элементы крепления и выбор основного инструмента, предназначенного для масштабируемых объемов производства. Это гарантирует, что данные о производительности и показатели качества, полученные на основе прототипа, будут напрямую сопоставимы с будущими производственными партиями без каких-либо отклонений.

Активное выявление и решение производственных проблем.

Проводятся испытания прототипов, имитирующие производственные условия. Мы сосредотачиваемся на скрытых проблемах технологичности, которые могут создать трудности. Такой подход к отладке предотвращает дорогостоящие производственные проблемы и доработки на критически важном этапе наращивания объемов мелкосерийного производства сложных 5-осевых станков .

Выполнение передачи полного и структурированного пакета данных.

Составляется комплексный и структурированный пакет данных, включающий оптимизированные наборы данных. Это гарантирует, что оптимизированная программа ЧПУ, а также полученные знания и опыт в области технологических процессов для ваших прецизионных 5-осевых компонентов будут переданы в производственный цех без потери интерпретации.

Обеспечение непрерывности работы с помощью проектных команд

Наши инженеры, разрабатывающие процесс создания прототипа, остаются основной командой, ответственной за запуск серийного производства. Это гарантирует бесперебойную передачу знаний , поскольку глубокое, неявное понимание нюансов детали и обоснование каждого технологического решения сохраняются в одной группе, что ускоряет решение проблем.

Наша методология превращает процесс создания прототипов из этапа проверки в основу предсказуемого и масштабируемого производственного процесса. Выполняя эти шаги, мы гарантируем детерминированный переходный процесс, обеспечивающий не только быстрый выход на рынок, но и воспроизведение качества и производительности ваших первоначальных прецизионных 5-осевых прототипов в каждой отдельной производственной детали.

Рисунок 4: Представление высокоточных компонентов из сплавов для оценки поставщиков и оказания услуг по промышленному производству.

Какие этапы должны быть включены в раздел «Сроки выполнения» в коммерческом предложении на услуги 5-осевой обработки?

Неопределенные сроки сдачи сложных проектов представляют собой существенный риск. В этом документе предпринята попытка разбить надежный график выполнения работ по 5-осевой обработке на основные, управляемые этапы. Это структура для надежного и предсказуемого процесса выполнения проекта, которая превращает управление графиком проекта из «черного ящика» в прозрачный процесс, основанный на сотрудничестве и гарантирующий своевременную сдачу .

Приведенный выше анализ очень важен, поскольку предоставляет необходимую информацию для планирования проекта. Это достигается за счет того, что мы предоставляем нашим клиентам изображение диаграммы Ганта в режиме реального времени при подтверждении заказа, с указанием всех этапов. Наша система также способна оповещать все стороны в случае задержки.

Почему компания LS Manufacturing считается поставщиком «окончательных решений» в области сложных и прецизионных деталей?

В мире сверхточной обработки успех достигается за счет систематического устранения технических и программных рисков. Почему стоит выбрать LS Manufacturing ? Мы — поставщик комплексных решений . Мы берем на себя полную ответственность за характеристики вашей продукции и успех вашего проекта. Мы отвечаем не только за печать. Наша ценность проявляется в едином подходе, учитывающем все сложности вашего проекта:

«Уничтожитель технических рисков»: учет всей цепочки создания стоимости.

• Комплексное управление: материаловедение, термообработка, 5-осевая обработка на станках с ЧПУ и метрология — все под одной крышей.
• Интернационализация проблем: Неопределенности во взаимодействии, такие как деформация под воздействием напряжений после термообработки, теперь решаются внутри нашей организации.

Партнерство, основанное на общей стоимости владения (TCO)

1. Сотрудничество на ранних этапах проектирования: работа в рамках процесса проектирования деталей по 5-осевой технологии для обеспечения технологичности конструкции, что, как показали исследования, сокращает время производственного цикла и затраты.
2. Фокус на стоимости жизненного цикла: Наше предложение будет учитывать и минимизировать ваши общие затраты на владение. Это означает, что стоимость комплектующих будет лишь началом. Мы также учтем срок службы комплектующих и стоимость сборки .

Культура детерминированного подхода к предоставлению услуг

• Обещания, подкрепленные процессами: Мы разрабатываем надежные процессы, используя технологии ERP/MES , которые обеспечивают прозрачность в режиме реального времени и инструменты управления рисками для управления графиком производства.
• Гарантия результата: это основа интегрированной системы, которая гарантирует выполнение всех обещаний относительно допусков, стоимости и сроков поставки критически важных компонентов. Это позволит вашей организации планировать и выполнять проекты с полной надежностью.

Наша методология основана на комплексном подходе, включающем техническую ответственность, экономическое партнерство и системы исполнения, и именно под этим мы позиционируем себя как надежного партнера в сфере производства . Мы гарантируем, что ваши самые сложные проекты будут реализованы с полной ответственностью за их выполнение и превращением в управляемый и предсказуемый процесс. В этом документе будет описана наша фактическая методология, благодаря которой мы можем стать окончательным выбором для тех партнеров по 5-осевой обработке на станках с ЧПУ, которые просто не могут позволить себе неудачу.

Часто задаваемые вопросы

1. Каков минимальный объем заказа (MOQ) и типичное время выполнения заказа для 5-осевой обработки на станках с ЧПУ?

У нас нет минимального объема заказа (MOQ). Срок выполнения заказа составляет от 4 до 6 недель с момента утверждения чертежа для деталей средней сложности и от 6 до 10 недель для деталей высокой сложности. Точный срок выполнения будет предоставлен после рассмотрения всего процесса.

2. Как вы обеспечиваете подлинность и отслеживаемость материалов деталей?

Мы закупаем материалы у квалифицированных поставщиков с возможностью отслеживания происхождения. На все материалы выдаются сертификаты производителя. Критически важные материалы проходят повторное спектральное тестирование для подтверждения их качества и установления полной цепочки отслеживания происхождения от номера партии материала в печи до серийного номера готовой детали.

3. Если деталь прошла заводскую проверку, но в процессе сборки была обнаружена проблема, что вы предпримете?

Если после прохождения проверки на вашем заводе в процессе сборки будет обнаружена проблема, мы немедленно примем меры в приоритетном порядке. Наши инженеры ответят в течение 24 часов , чтобы совместно проанализировать причину проблемы. После установления того, что проблема находится в нашей производственной компетенции, мы возьмем на себя все связанные с ней расходы.

4. Предоставляете ли вы комплексные услуги, от оптимизации проектирования (DFM) до постобработки?

Да. Мы можем предоставить комплексные решения «под ключ», включающие анализ технологичности производства (DFM), CAM-программирование, 5-осевую обработку , термообработку, обработку поверхности, такую ​​как напыление и анодирование, а также контроль качества и упаковку.

5. Как вы защищаете интеллектуальную собственность (ИС) в отношении дизайна нашей продукции?

Мы придерживаемся строгих соглашений о неразглашении и конфиденциальности документов. Все данные хранятся на нашем зашифрованном сервере. Доступ к нашей производственной зоне строго контролируется. Мы можем удалить все данные с нашего сервера в любое время после завершения действия контракта.

6. Предусмотрены ли гарантии цен или многоуровневые скидки для проектов долгосрочного сотрудничества?

Да. Для наших стратегических партнеров мы можем предложить долгосрочные контрактные цены в соответствии с прогнозом спроса.

7. Поддерживаете ли вы специальные стандарты или требования к сертификации, установленные заказчиками (например, в аэрокосмической отрасли, производстве медицинских изделий)?

Да, полная поддержка. Мы знакомы с различными отраслевыми стандартами и требованиями к сертификации, такими как AS9100, ISO 13485 и ITAR , и можем предоставить индивидуальный план контроля и процесс тестирования в соответствии с вашими требованиями.

8. Как начать оценку и исследование для нового проекта?

Нам потребуется 3D-модель ваших деталей в формате STEP и 2D-чертежи в формате PDF. Также нам необходимо знать материалы, количество, характеристики и область применения ваших деталей. Наши инженеры-технологи начнут анализ и свяжутся с вами в течение 4 часов. Вы также можете напрямую отправить информацию о вашем проекте через нашу онлайн-страницу для получения мгновенного расчета стоимости .

Краткое содержание

В производстве деталей на 5-осевых станках с ЧПУ решения принимаются не просто по закупкам, а по ставкам на технологические риски и устойчивость цепочки поставок. Реальная стоимость скрыта в сбоях в работе и задержках, вызванных отказами в возможностях самого производственного процесса, а не в завышенных ценах. Истинная экономическая эффективность означает систему, гарантирующую стабильность характеристик деталей, и «партнера по обеспечению надежности производства», который использует подход, основанный на данных, для количественной оценки ответственности, заменяя догадки точными инженерными выводами.

Ограничены ли возможности вашей следующей прорывной разработки существующими производственными технологиями? Нуждаетесь ли вы в быстрой проверке концептуального прототипа или в выпуске детали с серьезными проблемами выхода годной продукции и сроков поставки из-за сложности производства? Наша команда профессионалов в LS Manufacturing готова помочь. Отправьте нам ваши 3D-чертежи сегодня, и в течение 24 часов вы получите подробное решение с коммерческим предложением и рекомендациями по технологическим маршрутам. Позвольте нам помочь защитить ваши инновации с помощью нашей надежной услуги по изготовлению деталей на 5-осевой печатной машине .
