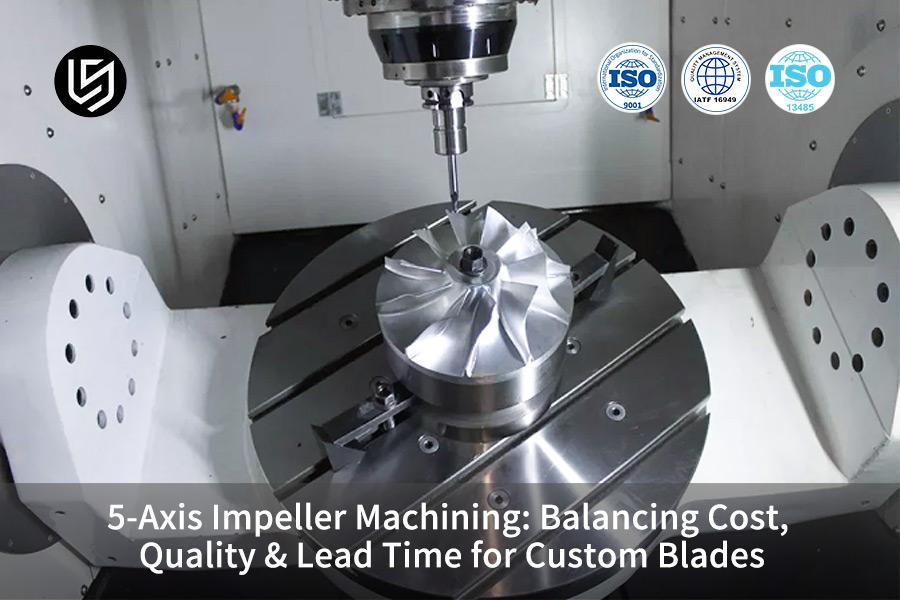

5 轴叶轮加工：平衡定制叶片的成本、质量和交货时间

5 轴叶轮加工 通常需要在成本、质量和时间方面做出艰难的妥协。例如，低成本供应商可能只提供G6.3平衡质量的零件，这会导致高振动水平，而高精度G2.5平衡质量则需要高价格和12周的长交货期。对于具有挑战性的合金中的闭式叶轮来说，这个问题更为严重，无法控制的颤动和变形会导致废品率超过 30%，让您承担所有风险。

我们通过用确定性制造系统取代权衡来克服这些挑战。 我们专有的数据库和模拟可确保在制造过程中消除颤动和失真，并且过程中自适应补偿可提供具有 G2.5 平衡质量的首次通过质量。可变进给加工的优化策略可将钛叶轮加工时间20% 减少，同时保持较高的表面完整性，并提供性能、成本和时间的全局优化解决方案。

5 轴叶轮加工：技术检查表

<正文>

我们成功克服了制造高性能整体式叶轮的艰巨挑战。 我们在复杂的5轴编程、专业工具和过程控制方面的经验可确保精确的刀片几何形状、精细的表面光洁度和平衡。这可确保您的叶轮以最高的效率、可靠性运行，并满足您的关键空气动力学性能标准。

为什么信任本指南？ LS制造专家的实践经验

互联网上充斥着有关5 轴叶轮加工的信息。我们的与众不同之处在于我们的信息不仅仅是书本知识。我们的经验来自该领域本身。我们生活在现实世界，而不是理论世界。用钛加工用于航空航天应用的叶轮或用生物相容性材料加工用于医疗设备 的叶轮不能容忍故障。所讨论的每一项技术都是出于在压力下执行的必要性，没有失败的余地。

我们的方法严格遵循美国表面处理协会 (NASF)标准，并融入了维基百科中定义的完善的工程原理。这是我们确定性方法的基础。我们的流程模拟与机内自适应补偿相结合，确保我们在每项工作中都能实现高动态平衡 (G2.5)，从而打破成本/质量/交货时间的权衡。

这里分享的知识与保证我们成功的知识相同，与我们从我们制造的数千个定制刀片中磨练出来的知识相同。我们已经磨练了解决铬镍铁合金颤振、薄壁变形、速度进给和表面应力的具体技术。这是现实世界知识的应用，经过实战测试和逐个验证，您可以在这里使用它，以确保您最关键的项目所需的保证水平。

图 1：验证金属合金叶轮的加工质量，确保航空航天流体系统的精度。

推动定制叶轮制造成本的关键变量是什么？

有效的成本驱动因素分析是预算流程中的一项关键活动，它超越了一般报价并分析实际的叶轮加工成本。影响叶轮成本的变量包括材料策略、5 轴叶轮加工的效率以及通常被忽略的验证成本。我们的策略通过技术干预来优化这一点：

物料策略：优化高价值库存

钛合金或铬镍铁合金毛坯的成本相当可观，但由于购买飞行比率较高，会产生更多浪费。 高级 5 轴编程用于确定针对近净形粗加工优化的刀具路径。战略性的5轴铣削技术极大地减少了昂贵的材料浪费，从而直接降低了原材料成本。

自适应加工缩短周期时间

对于复杂的叶盘，所需的时间是最重要的成本驱动因素。 工艺模拟用于确定零件的稳定性，并生成5轴刀具路径，根据零件的稳定性调整进给速率。在脆弱区域降低进给率以避免颤动，在刚性区域提高进给率。可变进给率是优化的5轴流程不可或缺的一部分，并且有可能将所需的总时间减少多达25%，这是最重要的成本驱动因素。

集成计量消除二次操作

获得像G1.0这样的精密天平等级的成本是离线验证和校正。 我们的解决方案包括最终切割后的机上激光扫描。系统使用扫描结果来预测不平衡，有时会执行最终精加工以进行微调校正。闭环校正可实现 G2.5 等平衡等级，无需进行二次平衡，从而消除了成本超支。

<块引用>

本文档描述了使我们能够将成本与复杂性脱钩的详细方法。 我们的竞争优势在于我们的确定性制造系统，通过我们专有的工艺数据库和自适应控制，将这些成本驱动因素转化为高性能定制5轴叶轮的可预测和优化结果。

如何定义和测试叶轮的关键质量指标？

真正的叶轮加工质量不仅仅满足尺寸要求，还需要与组件功能和使用寿命直接相关的可量化性能标准。表面轮廓、材料完整性和平衡性三者是需要测量的关键因素，并根据任务量身定制流程，为基本问题提供解决方案。 我们的任务方法是提供测量和自适应加工的组合来解决基本问题：

表面轮廓和几何精度

• 定义标准：​ 我们将精度标准定义为压力面和吸力面的轮廓公差，通常在±0.05mm内。
• 我们的测量方法：​我们利用高端 CMM 上的5 轴扫描功能来生成色彩图偏差报告以进行追踪。
• 我们的主动解决方案：​ 此信息将直接输入到5 轴铣削工艺的刀具补偿阶段。

表面完整性以提高性能

1. 关键参数：​除了表面粗糙度 (Ra) 之外，我们还检查表面是否存在会降低疲劳性能的微裂纹或白层。
2. 我们的测量方法：​白光干涉测量是用于纳米级表面形貌测量的技术。
3. 我们的主动解决方案：​ 此方法用于优化精密刀片加工的切削参数。

动态平衡性能

• 核心指标：​ 我们遵守 ISO 21940 标准，目标是泵动平衡等级​ G2.5 或高速涡轮机械 G1.0。
• 我们的测量方法：​ 质量偏心率的测量是在5轴机器上完成的工具。
• 我们的主动解决方案：​ 在最终精加工过程中进行质量补偿，从而实现“机械平衡”。

<块引用>

该框架将成为一种新的质量保证范例，将向上游移动到制造过程。 我们的竞争优势来自于我们将精密计量与自适应5轴数控加工相结合。因此，我们拥有一个闭环系统，不仅可以检查质量，还可以对每个组件进行质量设计。这样可以确保质量，并避免因加工过程后的返工和修正而造成代价高昂的延误和不确定性。

图 2：精密加工定制钛合金叶轮叶片，以提高航空航天应用的性能和效率。

哪些工艺策略可以显着缩短叶轮交付时间？

要实现有竞争力的叶轮交付时间​需要进行范式转变：主要战场是生产流程优化和智能规划，而不仅仅是提高主轴速度。仅关注原始切削时间（通常占总周期的不到 30%）会产生收益递减。真正的压缩来自于系统地消除编程、设置和验证中的非增值时间。本文档详细介绍了如何全面优化叶轮加工​的关键战略杠杆：

技术重点	实施策略
复杂、易受干扰的几何形状	在薄而扭曲的叶片之间加工深而窄的流道需要专门的刀具路径以避免与其他表面的干扰。
保持刀片均匀性	所有叶片必须实现相同的厚度、表面光洁度和轮廓精度，以实现平衡的空气动力学性能并最大限度地减少振动。
工具使用和刚性挑战	深通道所需的长距离、小直径工具容易发生偏转和颤振，从而降低精度和光洁度。
高速加工 (HSM) 需求​	硬质合金（如钛）的材料去除必须在高主轴转速下完成，以最大限度地减少刀具磨损和发热。
我们以流程为中心的解决方案	我们利用先进的CAM技术并提供不间断的5轴工具路径，使用锥形刀具并模拟加工过程，以确保无干扰加工。
逐刀片自适应加工​	加工程序旨在为每个刀片提供相同的切削条件，并且探测可用于适应材料和夹具的差异。
结果：空气动力学保真度	提供具有精确流体动力学或空气动力学形状的叶轮，超出了设计标准。
结果：运营完整性	在恶劣环境下高速行驶时提供卓越的动态平衡、低噪音和高寿命。

<正文> <块引用>

压缩叶轮交付时间是5轴流程优化的问题，重点关注那些不用于切削的70%的周期。我们的竞争优势在于我们有能力利用这些方法，集成数据驱动技术，将8周的行业标准交付时间压缩为4-5周的可预测流程，从而为竞争激烈的行业中的高价值客户提供确定性，而不仅仅是速度。

加工难加工材料叶轮时如何平衡刀具成本和零件质量？

加工由Inconel 718等超级合金制成的定制叶轮叶片是一个根本上相互矛盾的问题。需要采取积极的模具策略来降低模具成本，但这存在模具故障以及损坏零件的风险。另一方面，过于保守的工具策略可能会损害盈利能力。解决方案是利用复杂的、数据驱动的工具策略来平衡这两个变量。以下是我们加工难加工材料的系统方法：

优化工具几何形状以减少应力

我们选择绕过通用工具，转而支持特定的几何图形。 对于钛合金和镍合金的使用，我们使用具有高正前角和抛光容屑槽的整体硬质合金立铣刀。 这是我们专有的5轴加工工艺的一部分，可确保切削点的切削力和热量最小化，保护工件的冶金完整性，并与通用刀具相比最大限度地延长刀具寿命。

用于本地化控制的分区加工参数

一个特定的切割参数不足以满足我们复杂刀片的需求。我们的模具策略涉及开发全面的模具参数表。例如，在脆弱的刀尖处，我们在剪切模式下采用高转速、低轴向切削深度和高进给。对于叶片的坚固区域，我们在稳定的5轴刀具路径中使用高效5轴铣削。

实时工具状态监控

为了避免轻微磨损的工具损坏成品零件，我们将声发射传感器直接集成到我们的5 轴 CNC 加工中心中。它可以检测切割材料时发出的高频应力波。它可以实时识别微碎裂或任何异常的工具磨损，在工具发生灾难性故障并影响定制叶轮叶片的表面光洁度质量之前发送自动换刀信号。

<块引用>

这种方法超越了刀具选择，将5 轴叶轮加工成本和质量控制纳入流程本身。 我们的竞争优势是刀具策略，该策略以物理定律为依据，将刀具寿命和零件完整性视为一个整体，进行优化，使刀具寿命效益比加工难加工材料的行业平均水平高出 40%。

图 3：展示高容差金属合金，以展示定制叶轮叶片的服务和质量。

LS制造能源行业：大型高速压缩机钛合金闭式叶轮项目

LS Manufacturing 能源行业案例​ 是通过应用先进工艺工程而非标准方法克服关键制造僵局的示例。面对陷入停滞的高性能钛压缩机叶轮项目，我们采用了一个确定性系统，该系统将仿真、工具设计创新和过程控制相结合，以获得一次性的正确结果：

客户挑战

我们的能源行业 OEM 客户需要为其空气分离压缩机配备第三级闭式叶轮。 Ti-6Al-4V叶轮的直径为420mm，叶片厚度为0.6mm。最初的供应商认为该零件无法制造，因为由于加工过程中的颤动，他们在第一批产品中几乎完全失败。客户可以找到的其他来源要么无法保证薄壁几何形状，要么收取超过200万日元的费用，而且无法保证交货时间。

LS 制造解决方案

我们快速高效的方法始于基于数字孪生仿真的预测颤振抑制和关键谐振模式的识别。然后将其用于设计定制阻尼刀具，并开发分区自适应5 轴铣削策略，该策略具有叶尖和根部的独特参数。该实施是在我们配备 10MPa 高压冷却液和力监控的5 轴 CNC 加工中心上进行的。最后一步是实施机上激光扫描，进行定制补偿切割，以纠正微偏转并确保完美的一致性。

结果和价值

结果一次成功地完成了钛压缩机叶轮。所有刀片均在要求的0.6毫米公差范围内，并实现了G1.6动平衡，优于要求的G2.5。该项目在9周内完成，并且在预算范围内。叶轮在115%超速下进行了测试，现已运行超过 8,000 小时，没有出现任何问题，节省了我们客户的程序，并为他们提供了其他人未能提供的定制解决方案。

<块引用>

该案例表明，加工困难的5轴叶轮加工材料中的复杂问题可以通过知识驱动的方法来解决。 我们通过模拟预防故障并通过自适应5轴流程保持控制，将原型从高风险组件转变为低风险组件，从而为客户最关键的项目带来确定性。

利用我们模拟驱动的精密 5 轴加工专业知识，克服薄壁高性能叶轮的挑战。

开式叶轮和闭式叶轮的制造策略有哪些根本区别？

要选择最佳的叶轮加工服务，有必要了解开式叶轮制造和闭式叶轮制造在理念上的根本区别。根本区别在于加工问题的性质。自由曲面叶片表面的加工与封闭通道加工有着根本的不同。以下文档介绍了制造策略的根本区别。

策略	我们的行动	量化结果
并行工程	我们的 CAM 工程师能够在5 轴加工单元上的零件粗加工操作期间模拟和优化精加工刀具路径。	消除程序中的空闲时间；总流程规划时间减少~40%。
模块化快速更改	为我们的5轴数控加工实施液压膨胀心轴和标准化基板的夹具中心。	零件装载/夹具对齐显着减少从大约 2 小时缩短到 20 分钟以下。
基于条件的预测维护	我们的系统监控主轴和转台的健康状况，以便在计划停机期间进行定期维护。	提高5轴铣削工艺的机器可用性；消除计划外停机。
自适应在线计量​	我们的系统在精加工操作后执行激光扫描；立即校正，无需检查和校正零件的平衡。	消除了CMM检查的排队时间以及零件平衡的相关返工。

<正文> <块引用>

了解开式叶轮与闭式叶轮范式对于成功至关重要。我们的5轴叶轮加工服务直接应用了这一重要的理解。对于开式叶轮，通过自适应过程确保稳定性。对于闭式叶轮，通过著名的五轴加工应用安全有效的通道加工。

如何评估 5 轴加工供应商的叶轮专业知识？

在选择高性能5轴叶轮供应商时，需要超越机器能力的基础知识，深入评估其专业知识。 如何选择叶轮加工供应商真正的技术能力评估是对其预防和解决问题的整个系统进行深入评估，而不仅仅是做某项具体任务。以下是评估框架：

CAM 和流程模拟：证明可预测性

• 软件专业化：​ 他们是否使用专门的刀片加工软件模块，例如“hyperMILL Blade”，可以执行无碰撞5 轴刀具路径生成？
• 数字验证：​ 他们是否有能力提供加工模拟视频来验证刀具路径的稳定性以及不存在任何可能导致刀具振动的突然方向变化？
• 我们的实践：​ 我们利用基于物理的5 轴过程模拟对程序进行预验证，在加工过程开始之前消除颤振和刀具变形。

闭环计量和补偿：确保一次成功的质量

• 在线测量：​ 他们是否使用探测或扫描零件等在线测量技术，还是必须诉诸低效的 CMM 测量技术？
• 自适应校正：​ 该方法是采用“机器测量调整重新机器”方式的线性方法，还是采用“机器扫描补偿”方式的自适应方法？
• 我们的实践：​ 我们的过程中激光扫描选项提供了自动微调精加工通道的机会。我们的闭环5轴加工流程将在一次设置中解决零件中的任何错误，从而提供一致性而无需返工。

专有流程数据库：利用累积知识

1. 历史数据访问：​ 他们能否访问具有类似复杂性的过去项目的历史参数、刀具寿命和检查报告？
2. 知识应用：​他们的流程开发是基于通用建议还是来自不断改进的专有知识库？
3. 我们的实践：​ 我们专有的叶轮过程数据库为我们的客户提供了审核我们整个数字线程的机会，其中500多个成功5 轴叶轮加工项目。这使我们有机会从一开始就利用经过验证的五轴策略，从而为我们和我们的客户节省数周的流程开发时间。

<块引用>

此技术能力评估方法为您提供了一份清晰且可操作的清单，说明如何选择叶轮加工供应商。我们与竞争对手的区别在于将预测仿真、自适应过程控制和累积知识库这三大支柱集成到一个系统中，为您提供最复杂和关键任务叶轮的确定性。

图 4：加工高容差铝合金涡轮叶轮以优化航空系统的空气动力性能。

为什么选择LS Manufacturing可以最大化叶轮项目的整体价值？

通过选择 LS Manufacturing，您将能够超越传统的供应商关系，实现真正的工程合作伙伴关系，寻求总价值优化。我们将成为您专门的降低风险合作伙伴，我们将掌控绩效、成本和进度的系统平衡。我们的价值将通过确定性工程方法来体现，该方法可以预防故障并优化每个变量。以下是我们实现这一目标的方法。

通过预测模拟消除风险

在切割任何金属之前，已解决最高的程序风险。我们的工程师团队使用5轴过程仿真技术形式的最佳可用技术，在编程阶段进行动态模态和颤振稳定性计算。因此，我们能够在实际5轴加工过程开始之前识别与刀具路径相关的问题，这些问题会导致虚拟世界中的振动、碰撞和热变形。

整个工作流程中数据驱动的确定性

我们的加工过程是使用闭环反馈系统完成的，该系统利用设定参数和实时测量。 加工过程的每一步，从粗加工操作到检查操作，都会受到监控，并与我们专有的过程模型进行比较。这是通过集成传感器和机上计量来实现5轴精加工操作。因此，完全是可预测的，并且一路上不会有任何意外。最终结果是完美满足您的需求。

整体总体拥有成本 (TCO) 优化

我们的目标不仅是最大限度地降低您的项目单价；相反，我们的目标是最大限度地降低您的项目总成本。我们设计总价值优化的方式是仔细研究加工过程所需的时间、模具材料和质量保证成本之间的复杂关系。通过使用5轴刀具路径优化等各种技术，我们能够达到满足您性能要求的全局效率巅峰，同时确保刀具的使用寿命和不存在任何缺陷，从而为产品提供最具成本效益的解决方案生命周期。

<块引用>

为什么选择LS Manufacturing？答案很简单：我们的方法。我们的方法建立在确定性的概念之上，其中涉及叶轮的复杂项目不再像以前那样有风险，而是针对最大价值进行优化，将成功作为预期结果，而不是目标。我们是您降低风险的合作伙伴，利用模拟、数据和 TCO 驱动的流程设计来保证成功。

常见问题解答

1.叶轮加工的最小订购量 (MOQ) 和典型交货时间是多少？

我们可以提供单件定制，没有最小起订量限制。对于中等复杂的铝合金叶轮，从拉丝冻结到交货的正常交货时间为3-4周，而对于钛合金或难加工材料，交货时间为5-7周。

2.您通常可以达到什么水平的动平衡和表面精度？

我们可以提供G2.5级动平衡，可以满足大部分行业需求。采用特殊工艺，可获得G1.0级动平衡。表面精度方面，叶片精度可控制在±0.05mm，流道表面粗糙度可0.8-1.6μm。

3.如果我的设计存在潜在的可制造性问题，您会提供反馈吗？

是的。我们提供免费 DFM 服务。根据您的图纸，我们将在 24 小时内提供有关可能影响加工成本、质量或可制造性的设计特征的书面建议。

4.加工后你们提供完整的检验报告吗？

是的。每个叶轮均提供全面的检验报告包，包括3D扫描偏差色谱图、关键尺寸报告、动平衡测试报告和材料质量证书（如适用）。

5.您使用什么软件进行叶轮 CAM 编程？

我们主要采用HyperMILL、PowerMILL等高端CAM系统品牌的专业叶轮模块以及VERICUT进行叶轮编程时的全过程碰撞和过切模拟。

6.叶轮薄壁叶片加工时如何保证其刚性？

我们使用各种技术：用于支撑叶轮叶片的灵活夹具、用于分阶段应力释放的加工顺序，以及用于叶轮叶片薄壁区域的“低切削力”参数包。

7.你们提供从叶轮到整个转子组件的动平衡服务吗？

是的。我们可以对单个叶轮进行高速动平衡，也可以根据提供的轴系图纸对整个转子进行组装和动平衡。因此，我们可以提供即装即用的转子部件。

8.如何发起叶轮项目询价和评估？

我们需要提供 STEP 格式的叶轮 3D 模型。我们还要求提供叶轮的二维图纸。还需要提供材料、天平质量、数量和收货日期。 我们的应用工程师将在项目评估后4小时内回复您。

摘要

在使用 5 轴加工的叶轮加工中找到成本、质量和时间之间的平衡是一个系统工程问题。 它需要对加工工艺、仿真技术和实时控制有深刻的了解。这是一个需要从风险和优化角度进行思考的挑战。成功的因素是整个系统的优化，将叶轮转变为在预期质量、预算和时间内高效运行的重要组件。

要为下一代流体设备获得高性能、可靠且成本优化的5 轴叶轮设计解决方案，只需提交您的设计要求即可。 我们的专家将在收到您的请求后 24 小时内向您发送“项目启动分析简介”。该简介将包括“可制造性分析”、“初步工艺路线和风险评估”以及“预算范围估算”。

利用我们精心设计的 5 轴加工解决方案，为您的关键叶轮项目实现成本、质量和交货时间的完美平衡。

Featured Blogs

No data

宽高	开放式叶轮策略	闭式叶轮策略
主要挑战	加工具有足够刚性的单个悬臂刀片，以防止 5 轴加工中出现颤动操作。	在不偏转工具的情况下去除受限流道中的大量材料。
粗略焦点	通过良好的工具可及性，有效去除每个叶片轮毂和根部附近区域的材料。	使用长距离刀具进行5轴铣削或摆线铣削，去除受限流道中的材料。
完成焦点	5 轴铣削叶片翼型部分并混合根部区域。	同步受限流道和叶片表面的 5 轴轮廓绘制 。
关键质量指标	暴露的叶片翼型表面的尺寸精度和光洁度。	受限流道上的表面光洁度和尺寸精度。
典型应用​	该应用适用于不需要护罩的高流量泵、通风机和压缩机。该应用程序将大大受益于流程的灵活性。	该应用适用于需要精确定制流体动力学的高压泵、涡轮增压器和封闭式压缩机。
