Le service d'impression 3D SLA ou DLP est un choix crucial qui relève le défi de l'équilibre entre la qualité de surface et la stabilité dimensionnelle, car un choix arbitraire conduira à des tolérances d'assemblage supérieures à ± 0,2 mm. Les publications conventionnelles comparent la numérisation laser avec le durcissement par projection mais ne couvrent pas le taux de retrait et l'intercouche. force de cisaillement et non-uniformité de l'intensité lumineuse et ne parvient donc pas à expliquer quelle est la différence entre SLA et DLP sur une base factuelle.
Vous obtenez ici une solution innovante qui implique la décomposition des technologies SLA et DLP via une correction dynamique des points, un contrôle de tolérance limite de ± 0,05 mm et une dynamique de photodurcissement. Vous obtenez une matrice de sélection factuelle basée sur des tests en usine qui vous aide à déterminer dès le début le meilleur processus de prototype de précision du point de vue des coûts. Les valeurs réelles des paramètres remplacent les adjectifs dénués de sens, permettant ainsi une mise sur le marché plus rapide et une réduction du coût des pièces. Examinons maintenant les véritables aspects optiques derrière les limites de précision de votre prototype.
Impression 3D SLA VS DLP : Guide de sélection de prototypes de précision
| Facteur de décision | SLA (stéréolithographie) | DLP (traitement numérique de la lumière) |
| Source lumineuse | Un laser UV (numérisation ponctuelle). | Source de lumière LED UV brillant à travers un dispositif à micromiroir numérique (DMD). |
| Résolution XY | La taille du spot laser dicte les détails (~0,08-0,15 mm). | La taille des pixels dicte les détails ; meilleure résolution pour des tailles de construction plus petites. |
| Hauteur de la couche Z | 25-100 μm ; personnalisable pour chaque tranche. | 25-100 μm ; identique au SLA. |
| Finition de surface | Le plus fluide ; pas d'escalier de pixels sur les surfaces courbes. | Très bien ; escalier de pixels évident sur les surfaces courbes en pleine résolution. |
| Vitesse de construction | Plus lent par pièce ; chaque laser trace chaque couche séparément. | Plus rapide par calque ; couche entière durcie simultanément. |
| Meilleure application | Maîtrise, bijouterie, dentaire, prototypage cosmétique. | Tâches multi-pièces, aides auditives, modèles de moulage, débit. |
Principaux points à retenir :
- SLA gagne en qualité de surface : Avec le spot laser, il n'y a pas de bordures de pixels, ce qui permet d'obtenir la meilleure qualité de surface possible -important pour les maîtres de l'optique.
- DLP gagne en vitesse et en débit : en polymérisant une couche entière à la fois, DLP imprime plus rapidement des travaux en plusieurs parties et de petites géométries complexes.
- Échelles de résolution avec la zone de construction dans DLP : DLP a une taille de pixel définie ; l’augmentation du volume d’impression diminuera la résolution XY. Les deux méthodes offrent une résolution constante quelle que soit la taille de la pièce dans SLA.
- Les deux utilisent le même post-traitement : Les deux nécessitent un lavage, un retrait des supports et un durcissement aux UV. La décision est basée sur la géométrie, les quantités et la finition de surface.
Pourquoi faire confiance à ce guide ? Expérience pratique des experts en fabrication LS
La plupart des comparaisons entre SLA et DLP ne vous indiquent pas quel processus peut donner une tolérance de position réelle de ±25 μm sur un canal microfluidique 12 mm, et pourquoi la pixellisation DLP conduit à un Ra >0,8 μm en escalier, par rapport à Ra ≤0,4 μm pour SLA en exposition 3 à 5 fois plus longue. Cet article résume l'expérience durement acquise sur le terrain en matière de guides de forage dentaire, de modèles d'investissement dans les turbines et de micro-optiques, toutes validées par les techniques d'incertitude de mesure développées au Institut national des normes et de la technologie (NIST), où une erreur de 50 μm de dépassement X-Y ou de 0,1 % d'écart de retrait est fatale.
Vous découvrirez comment le point gaussien du SLA (taille du faisceau de 25 à 40 μm) maintient des surfaces courbes et lisses, par opposition à la pixellisation à pas fixe du DLP (35 à 50 μm, jusqu'à 13 μm), donnant lieu à des artefacts de voxel, nécessitant un polissage ou un changement d'orientation. Vous comprendrez également le choix de la résine, l'inhibition par l'oxygène de la consolidation de la couche Z (couche de 25 à 100 μm), la compensation de surexposition des bords et la raison pour laquelle la dose UV de post-durcissement (2 000 à 6 000 mJ/cm² à une longueur d'onde de 365 à 405 nm) doit être adaptée à l'épaisseur de la paroi, sur la base de prototypes défaillants souffrant d'une force de pelage de >150 μm. déformation.
Toutes les recommandations utilisent des critères de qualification pour les matériaux qui correspondent à la méthodologie de test recommandée par l'Association Connecting Electronics Industries (IPC) pour la fabrication additive de polymères de haute fiabilité. Que vous ayez besoin de la tolérance X-Y supérieure de SLA pour les prototypes ±0,05 mm ou de l'exposition parallèle du DLP pour les lots de production de modèles dentaires ±0,1 mm, l'analyse des compromis présentée ici est basée sur l'expérience pratique : appliquez-la pour gagner du temps sur la qualification, réduire le taux de rebut et choisir votre voie à suivre.
Figure 1 : Les processus SLA et DLP contrastent avec des motifs en résine claire pour le moulage de bijoux et les prototypes complexes.
Pourquoi les mécanismes du moteur optique dictent-ils la cohérence dimensionnelle de votre service de prototype de précision personnalisé ?
La tolérance de précision est déterminée par les principes de l'optique et par la manière dont la lumière agit sur la résine utilisée. En fonction de ce facteur, la pièce aura des tolérances de ±0,05mm ou sera inutilisable en raison d'un mauvais ajustement. La différence expliquée ci-dessous s'applique au choix du processus dans votre service de prototypes de précision personnalisés pour des applications aussi cruciales que l'l'impression 3D industrielle.
| Fonctionnalité | Service d'impression 3D SLA (galvanomètre laser) | Service d'impression 3D DLP (projection numérique) |
| Source lumineuse et faisceau | Laser UV à semi-conducteurs avec un diamètre de faisceau ne dépassant pas 75 µm – 100 µm ; idéal pour l'impression 3D rapide de gros objets. | DMD avec projection et utilisation de tableaux de pixels. |
| Mécanisme de durcissement | Durcissement vectoriel ; la numérisation point par point crée des lignes douces. | Le durcissement flash des calques provoque un effet de pixellisation sur les courbes. |
| Profil énergétique Edge | La densité énergétique est uniforme sur toute la surface de construction. | Il y a une diminution de 15 % à 20 % de l'intensité du faisceau lumineux le long des pixels de bord de la zone de construction, ce qui entraîne un sous-durcissement. |
| Géométrie résultante | Choix de géométrie parfait pour les grandes pièces avec une surface lisse et un petit rayon de courbure. | Des marches d'escalier fréquentes se produisent et il peut y avoir un retrait en raison d'un durcissement inégal des bords ; a besoin d'un fabricant de prototypes de précision. |
Votre choix en tant que fabricant de prototypes de précision dépend de ce compromis. La technologie DLP est plus rapide mais présente un risque d'erreur géométrique. La technologie de compensation dynamique de la lumière de LS Manufacturing réduit la tolérance des bords de l'impression DLP à ±0,03 mm et évite une distorsion de durcissement non uniforme. Ainsi, vous bénéficiez de la vitesse DLP sans compromettre la précision, tandis que le service d'impression 3D SLA sera mieux adapté aux grandes surfaces lisses. L'analyse mentionnée ci-dessus vous fournit un critère de sélection de processus fondé sur des preuves pour les projets B2B impliquant l'impression 3D haute tolérance.
Quels paramètres techniques déterminent les limites de rugosité de surface pour les composants du service d'impression 3D SLA ?
Dans les cas où les surfaces optiques de type miroir sont essentielles pour les lentilles optiques et les dispositifs microfluidiques, le facteur qui détermine le succès est dès le départ la rugosité de la surface (Ra). Le SLA a Ra = 0,4 à 0,8 µm immédiatement après l'impression, tandis que pour la technologie DLP, Ra = 1,6 à 3,2 µm en raison de la matrice voxel. Voici comment le post-traitement comble l'écart de votre service de prototype de précision personnalisé, permettant des impression 3D de qualité optique résultats :
Numérisation laser vs matrice de pixels – La cause profonde
Le mouvement continu du faisceau laser conduit à moins de marches d'escalier, fournissant ainsi Ra ≤ 0,8 µm sans opérations de finition supplémentaires. D'autre part, dans le cas de la technologie DLP, Ra est déterminé par la marche en escalier créée par les voxels carrés, d'où la nécessité de retirer 1,6 à 3,2 µm de matière. Pour votre impression 3D de précision, cela signifie que vous obtenez des pièces optiques prêtes à tester sans 2-3 jours de polissage supplémentaire par rapport aux concurrents DLP.
Polissage à la vapeur chimique – Élimination des micro-crêtes
Un traitement de polissage à la vapeur consiste à exposer le composant à la vapeur du solvant pour faire fondre et reformer une couche de surface de 5 à 10 μm d'épaisseur, réduisant ainsi Ra de 0,8 μm à moins de 0,3 μm. La conséquence d'une telle opération sur votre application d'impression 3D haute résolution est un modèle transparent avec une transmission lumineuse d'au moins 92%, vous permettant de réaliser des essais de revêtement sous vide.
Grenaillage en cascade – Texture de surface uniforme
Le processus de sablage en cascade utilisant des médias de plus en plus fins (grain 120 → grain 400 → grain 600) élimine les marques d'outils directionnelles produites lors du retrait des structures de support. L'effet garantit une finition de surface cohérente quelle que soit la géométrie du modèle. En tant que fabricant de prototypes de précision haut de gamme, nous vous garantissons une surface constamment uniforme pour réaliser des tests d'adhérence de métallisation jusqu'à 40 % plus rapidement.
Validation directe des mesures – Des données fiables
Tous les Ra sont calibrés sur un profilomètre à contact conformément à la norme ISO 4287. Exemples de données : Ra SLA tel qu'imprimé : 0,6 μm ; poli à la vapeur : 0,25μm ; sablé en cascade : 0,18μm. L'ensemble de données traçables ci-dessus permet à votre service d'ingénierie de spécifier les spécifications de finition de surface pour les prototypes impression 3D fonctionnelle sans tolérances excessives et fait du service d'impression 3D SLA la solution parfaite pour la qualité optique. pièces.
Avec une telle combinaison de techniques de post-traitement et la douceur naturelle de la technologie de durcissement au laser, il devient possible de produire des prototypes avec la même qualité de surface que le moulage par injection. Une telle profondeur technologique – basée sur la mesure du processus de développement Ra et soutenue par les normes ISO – rend notre approche unique par rapport à la simple finition, vous permettant ainsi de passer des tests d'échantillon aux tests de production en série avec des résultats garantis de impression 3D prête pour la production.
Figure 2 : L'impression 3D SLA versus DLP teste des micro-engrenages en résine grise pour les assemblages d'ingénierie de précision.
Comment les réactions chimiques avancées des polymères peuvent-elles réduire la déformation par retrait à long terme dans la fabrication de services d'impression 3D DLP ?
L'anisotropie et le retrait du matériau pendant la polymérisation provoquent une déformation dans les 48 heures. Les résines ordinaires rétrécissent de 3 à 5 %. Le développement de photopolymères à faible isotropie (retrait ≤0,8%) et l'optimisation du temps d'attente sur l'axe Z afin de trouver le bon équilibre de traînée visqueuse vous aideront à obtenir des couches de 25μm±2μm et à éliminer les contraintes internes. Cela fonctionne de cette façon dans votre service de prototype de précision personnalisé en fournissant une impression 3D à tolérance stricte :
Formulation de résine – Remplacement des matériaux génériques
- Problème : Les résines acryliques ordinaires rétrécissent de 3 à 5 %, provoquant une contrainte et une déformation bloquées.
- Solution : Densité de réticulation contrôlée via un système d'oligomère hybride, le retrait est limité à ≤0,8 %.
- Votre avantage : Les pièces ont une tolérance de ±0,05 mm après 48 heures, pas besoin de refonte en raison des Fournisseurs de services d'impression 3D DLP.
Temps d'attente sur l'axe Z – Gestion du débit à haute viscosité
- Défi : la résine à 3 000-5 000 cps génère des vides lorsqu'elle capture l'air entre les couches.
- Action : Une routine d'attente dynamique (maximum 8 s/couche) permet d'obtenir un mouillage complet et des épaisseurs de couche constantes 25 μm ± 2 μm.
- Votre gain : Zéro micro-vides ou délaminage pendant les cycles thermiques - un indicateur clé d'un fabricant de prototypes de précision avec faible retrait Capacités d'impression 3D.
Recuit post-durcissement – Relaxation du stress résiduel
- Processus : le processus de durcissement aux UV est suivi d'une rampe thermique jusqu'à 80 °C pendant 2 heures.
- Résultat : Le stress résiduel est soulagé de plus de 60 % ; changements dimensionnels <0,1 % après 100 heures à 85 °C/85 % d'humidité (ASTM D570)
- Valeur : Fiabilité constante pour les applications sous le capot automobile ou la stérilisation médicale grâce à l'impression 3D de qualité technique matériaux.
Validation dans le monde réel – Stabilité traçable
- Cas : Le collecteur microfluidique a conservé des largeurs de canal ±10 μm après 72 heures tandis que la pièce concurrente était déformée de 150 μm.
- Traçabilité : Valeurs de retrait conformes à la norme ISO 294-4, qui garantit l'auditabilité et la stabilité dimensionnelle des projets.
La combinaison d'une chimie de photorésine exclusive avec des paramètres de synchronisation précis vous permet de surmonter le gauchissement retardé, la source d'échec la plus courante dans le développement de prototypes DLP. Grâce aux données de retrait de <0,8 % et aux résultats des tests de vieillissement accéléré, vous disposez d'un chemin garanti entre l'idée et le produit, car les pièces conserveront leur géométrie dans toutes les conditions réelles et sont les mieux adaptées à l'impression 3D en petits lots. Nouveau dans le domaine des matériaux DLP à faible retrait ? Accédez à notre guide technique gratuit couvrant les formulations d'oligomères hybrides, l'optimisation du temps d'attente sur l'axe Z et les protocoles de recuit post-durcissement pour les pièces dimensionnellement stables.
Quand l'optimisation de l'épaisseur des parois structurelles a-t-elle un impact direct sur l'évaluation des coûts d'impression 3D en résine ?
L'épaisseur de paroi est un paramètre caché qui définit la probabilité de réussite de l'impression et détermine simultanément le coût du matériau. L'épaisseur de paroi idéale doit être comprise entre 1,5 mm et 2,5 mm. Concevoir une épaisseur de paroi supérieure à 5 mm sans connaître les capacités de votre imprimante entraîne un durcissement incomplet, une déformation et un coût supplémentaire de 40 %+ du matériau. L'application de creux en nid d'abeille avec des trous d'aération réduit la consommation de matériau de 35 % tout en conservant la résistance, réduisant ainsi directement votre coût d'impression 3D en résine.
| Paramètre de conception | Paroi fine (1,5 mm à 2,5 mm) | Paroi épaisse (>5 mm solide) |
| Consommation de matériaux | Minimum ; la structure en nid d'abeille permet d'économiser 35 % en volume | Le plus haut ; la structure solide utilise de la résine gaspillée et augmente les coûts de 40 % |
| Risque de guérison | Exposition totale aux UV ; aucun liquide emprisonné/résine interne non durcie | La résine interne non durcie entraîne une déformation et un délaminage |
| Complexité de prise en charge | Facile ; moins de supports sont nécessaires | Compliqué ; des supports massifs sont nécessaires pour une grande masse |
| Impact sur les coûts | Coût unitaire inférieur ; délai d'exécution rapide pour l'impression 3D à paroi mince | Faible devis de service d'impression 3D en raison de la résine supplémentaire |
En suivant cette règle de conception, vous économisez 40 % sur les coûts supplémentaires liés à la construction excessive de murs. Le creusement en nid d'abeille avec des trous permet d'économiser 35% de matériau tout en conservant la résistance ; ce qui entraîne une réduction des coûts et une itération plus rapide pour vos projets de service d'impression 3D SLA. Ces seuils exploitables vous permettent d'obtenir une estimation fiable des coûts pour l'l'impression 3D en production, du test d'un seul prototype à la validation par lots.
Figure 3 : Modèles anatomiques en résine biocompatible à impression contrastée SLA et DLP pour la planification chirurgicale.
Comment une intervention d'ingénierie DFM spécialisée élimine-t-elle les goulots d'étranglement critiques en matière de fabrication avant d'émettre un devis pour un service d'impression 3D ?
La plupart des bureaux de services citent directement à partir de fichiers STL non édités, vous transférant ainsi les risques plus en aval. Grâce à nos diagnostics de maillage automatisés uniques intégrés au processus de devis, les problèmes critiques tels que les surplombs, les trous borgnes (< 0,5 mm) et la faiblesse de la structure squelettique peuvent être détectés en 2 heures.
L'optimisation des angles de surplomb au-dessus de 45 degrés réduit les matériaux de support de 60 % sans laisser de marques sur la surface tout en économisant 24 heures supplémentaires sur le délai de livraison. Voici comment cela apporte de la valeur à votre service de prototypes de précision personnalisés, permettant l'l'impression 3D de prototypes avec un succès garanti dès le premier passage :
Diagnostics automatisés du maillage – Détecter les défauts avant de citer
L'analyse basée sur une grille vérifie toutes les caractéristiques pour détecter toute possibilité de piégeage de résine à l'intérieur, de trous borgnes de < 0,5 mm (et susceptibles de se bloquer) et de surplombs au-delà des limites de sécurité. Il garantit qu'aucun échec en cours d'impression ne se produit, vous obligeant à citer et à redémarrer le processus. Vous recevrez un rapport de fabricabilité avec votre devis de service d'impression 3D, évitant ainsi des allers-retours inutiles.
Optimisation de l'angle de surplomb – Réduction de la dépendance au support
Les supports présentant des angles inférieurs à 45° nécessitent un métal ou un caoutchouc de haute densité laissant des creux sur les surfaces après le retrait. Lorsque vous inclinez votre pièce à ≥45° pour des commandes d'impression 3D personnalisée, vous réduirez votre volume de support de 60 %. C'est-à-dire des surfaces exemptes de piqûres et prêtes à être traitées sans besoin de meulage ni de remplissage, augmentant ainsi l'acceptation des pièces de premier article. Vous permet d'économiser de nombreuses heures consacrées à la finition manuelle.
Renforcement du squelette – Prévenir l'effondrement structurel
Le renforcement numérique des nervures et des cantilevers selon les recommandations de rapport d'aspect a lieu avant le durcissement de la résine pour éviter la déformation des pièces pendant le processus d'impression et pendant la manipulation. En tant que fabricant de prototypes de précision, nous garantissons que toutes les structures à parois minces sont sûres tout au long du transport et de l'assemblage pour éviter toute casse. La chaîne d'assemblage obtient les pièces ajustées immédiatement.
Compression des délais – Du diagnostic à la livraison
Grâce à toutes ces mesures, le délai standard d'impression DFM peut être réduit de 24 heures. Vous n'avez pas besoin d'attendre une impression infructueuse pour découvrir des problèmes potentiels, mais plutôt de passer du devis approuvé jusqu'au premier article en connaissant sa probabilité de succès. Votre service d'ingénierie bénéficie d'un jour supplémentaire pour la date limite de l'impression de prototypes 3D.
En détectant les défaillances induites par la géométrie avant le début de la production, vous évitez les coûts cachés liés aux réimpressions, aux retards de calendrier et aux pièces rejetées. La fenêtre de diagnostic de 2 heures, la réduction de 60 % du support et les gains de délai de 24 heures se traduisent directement par une réduction du coût total et une mise sur le marché plus rapide. Cette rigueur technique, intégrée dans la phase de devis, garantit la réussite de vos prototypes complexes du premier coup sans dépassement de budget, ce qui les rend idéaux pour les impression 3D rapide.
Où les acheteurs du secteur médical et aérospatial doivent-ils vérifier les normes de conformité lors de l'audit d'un fournisseur de pièces prototypes personnalisées ?
Le processus de prototypage au niveau du bureau ne répondra pas aux critères de biocompatibilité ou de résistance à la chaleur (HDT ≥120°C) des industries réglementées. Le fournisseur certifié doit fournir les normes ISO 9001 :2015, ISO 13485, la traçabilité des matériaux (MTR), le rapport de mesure des dimensions CMM et la certification RoHS/REACH. Il garantit que vos pièces seront assemblées avec succès cliniquement ou testées en soufflerie sans retouche. Vous trouverez ci-dessous la liste des domaines clés pour auditer votre fournisseur de pièces prototypes personnalisées :
Certification du système de gestion de la qualité
- Ce qu'il faut vérifier : Les certifications ISO 9001:2015 et ISO 13485 sont valides et couvrent le produit dont vous avez besoin.
- Votre gain : Contrôle garanti des processus pour les emballages stériles ou les pièces critiques pour le vol, aucune surprise lors d'un audit.
Capacité des équipements de qualité industrielle
- Spécifications clés : Volume de construction ≥800 mm × 800 mm × 550 mm en utilisant 100 % de machines industrielles importées.
- Pourquoi est-ce important : De grandes pièces monolithiques sans coutures ni maillons faibles sont nécessaires pour la 3D certifiée impression de boîtiers et de conduits.
Documentation complète de traçabilité
- Livrables par lot : Rapport d'essai de matériaux (MTR), rapport d'inspection CMM complet, déclaration RoHS/REACH.
- Avantage pour vous : Soumission instantanée aux régulateurs sans tests supplémentaires, ce qui permet de gagner plusieurs semaines de temps dans les processus d'approbation.
Conformité des matériaux pour les environnements extrêmes
- Point de données : HDT ≥120°C confirmé selon ASTM D648 ; la biocompatibilité selon ISO 10993 est possible.
- Résultat : Les composants peuvent résister à la stérilisation en autoclave ou aux températures du compartiment moteur ; cela rend ce fabricant de prototypes de précision idéal pour les impression 3D traçable audits.
C'est ainsi que l'audit des quatre piliers garantit que vous n'avez que des fournisseurs capables de fournir des produits qui répondent aux exigences de l'industrie aérospatiale ou médicale. Chaque lot provenant d'un service d'impression 3D SLA approuvé aura une preuve vérifiable qui montre que chaque prototype répond aux critères définis. Le processus aide votre équipe à approuver facilement des prototypes pour des études cliniques et des applications aérospatiales, offrant ainsi à votre équipe une impression 3D prête pour l'audit pour vos programmes critiques.

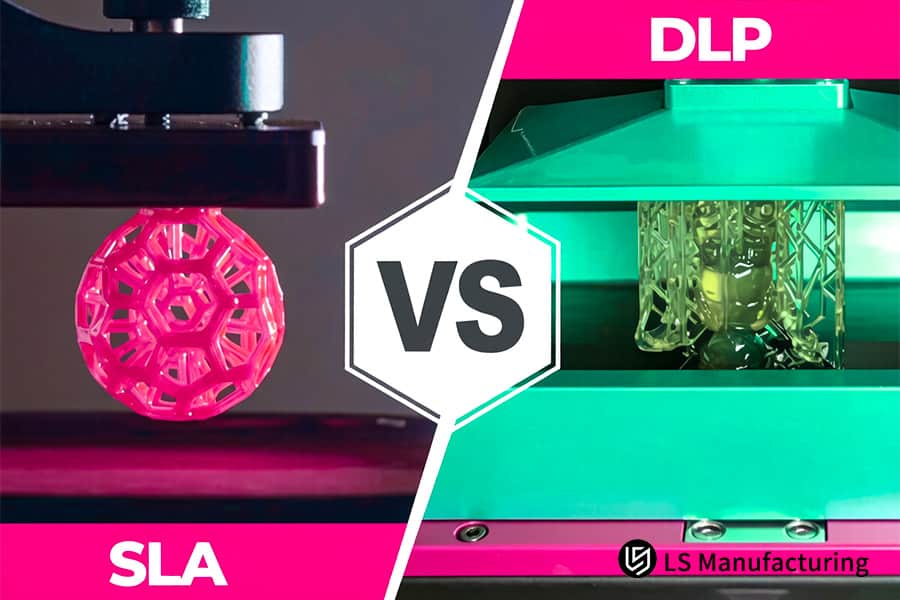

Figure 4 : SLA et DLP comparent les structures en treillis de résine résistantes pour la résistance et la flexibilité des matériaux.
Comment LS Manufacturing a fourni un taux de réussite de 100 % pour un prototype en résine de console médiale de haute précision d'un fournisseur automobile de niveau 1
Le premier problème est survenu pour un constructeur automobile international de premier plan produisant une nouvelle génération de panneau de console centrale de cockpit intelligent utilisant des micro-pressions et des surfaces courbes difficiles. L'entreprise avait déjà échoué dans l'utilisation de la technologie DLP à usage général de son ancien fournisseur, ce qui entraînait une distorsion de la tolérance de lumière des bords et d'encliquetage de ±0,22 mm et une fracture lors du test de cyclage thermique. Cela a retardé l'ensemble de leur projet de trois semaines. C'est ainsi que LS Manufacturing l'a résolu en utilisant l'l'impression 3D à haute résistance :
Défi client
Ce composant nécessitait plusieurs mini-ajustements avec une tolérance étroite de ±0,05 mm et une rugosité de surface. Le processus DLP existant ne pouvait atteindre que ±0,22 mm pour les dimensions critiques, tandis que tous les produits assemblés se briseraient lorsqu'ils seraient soumis à des cycles froid-chaud (–40°C à 85°C). Le client a donc été contraint d'arrêter le processus de validation et de trouver un fabricant de prototypes de précision capable de résoudre à la fois les problèmes géométriques et matériels. Le retard de trois semaines menaçait l'ensemble du calendrier de lancement du produit.
Solution de fabrication LS
L'équipe d'ingénierie a effectué une analyse DFM approfondie et a converti le processus en notre service d'impression 3D SLA à l'échelle industrielle en utilisant un matériau exclusif en résine de type ABS (résistance à la traction minimale ≥45MPa). Le processus comprenait l'application de notre algorithme de correction galvanométrique exclusif pour compenser l'intensité lumineuse dans toute la zone de construction, en fixant toutes les tolérances dimensionnelles d'encliquetage à ±0,04 mm. Les pièces ont été nettoyées par ultrasons avec un solvant de haute pureté et un durcissement UV secondaire pour garantir le succès de l'impression 3D sans contraintes résiduelles.
Résultats et valeur
Quinze ensembles de prototypes ont été expédiés avec une finition de surface Ra 0,6 µm et ont réussi 100 % des tests dans un environnement d'assemblage de qualité automobile (-40 ºC à 85 ºC), du premier coup. Cela a amélioré le taux de réussite de l'assemblage de 0 % à 100 %, récupérant ainsi les trois semaines perdues et faisant de LS Manufacturing son partenaire stratégique pour le service de prototype de précision personnalisé. Il s'agit d'un impact quantitatif qui a réduit leur délai de mise sur le marché des risques et empêché de repenser les boucles.
Dans ce cas, vous pouvez constater que l'innovation de processus qui impliquait l'utilisation d'un SLA personnalisé plutôt qu'un DLP générique et d'un matériau spécialisé a résolu le défi posé par les tolérances extrêmes et les conditions environnementales difficiles. Grâce à notre profondeur de DFM, de compensation galvanométrique et de post-traitement strict, nous proposons une une impression 3D de qualité automobile qui peut répondre aux exigences de niveau 1 en une seule fois.
De l'échec de l'encliquetage de ±0,22 mm à la réussite du premier passage de ±0,04 mm sur 15 ensembles de prototypes. Besoin d'une précision de niveau production sur votre prochain panneau de console ? Indiquez-nous votre tolérance et vos conditions de test pour une solution adaptée.
Pourquoi choisir LS Manufacturing comme fabricant de prototypes de précision garantit un retour sur investissement exceptionnel ?
Choisir le mauvais partenaire de prototypage augmente les dépenses en raison d'impressions supplémentaires, de retards et d'échecs du processus de validation. LS Manufacturing combine plus de 15 ans d'expérience dans les relations industrielles B2B avec des équipements de qualité industrielle, une consultation DFM individuelle et une chaîne d'approvisionnement rapide 24h/24 et 7j/7. Notre réseau de fabrication numérique coordonne la planification en temps réel, garantissant les premiers échantillons d'impression dans les 48 heures après la soumission du dessin. C'est ainsi qu'il garantit le retour sur investissement de votre service de prototype de précision personnalisé avec les normes d'impression 3D professionnelles :
Le matériel de qualité industrielle élimine les cycles de reprise
Les systèmes génériques de bureau donnent des tolérances non uniformes qui ne peuvent pas passer les tests d'assemblage. Les imprimantes SLA et DLP à l'échelle industrielle garantissent des tolérances ±0,05 mm sur les modèles jusqu'à 800 mm, éliminant ainsi le taux de réimpression 30 % à 50 % que l'on retrouve avec les imprimantes grand public. Préparez les pièces du premier article sans frais supplémentaires pour les itérations de refonte : la caractéristique clé de l'impression 3D fiable pour les applications critiques.
Le conseil DFM en pré-production évite des erreurs coûteuses
Les prestataires de services standards estiment les modèles à partir de fichiers STL bruts, transférant tous les risques géométriques au client. Notre équipe expérimentée analyse chaque conception dans un délai de deux heures, détectant les surplombs non pris en charge, les trous borgnes et les points faibles avant la fabrication. La correction des surplombs à des angles ≥45° réduit le nombre d'appuis de 60% et permet de gagner du temps sur le nettoyage, tout en évitant les imperfections de surface entraînant le rejet des pièces. Ainsi, votre devis de service d'impression 3D reflète le risque de production réel, et non une estimation.
Le délai d'exécution agile en 48 heures réduit les délais du programme
Les fournisseurs traditionnels nécessitent 5 à 7 jours pour les échantillons initiaux. Grâce à notre technologie de fabrication numérique, la planification sur de nombreux appareils est coordonnée ; d'où la possibilité de livrer sous 48 heures à compter de l'approbation du design. En cas de validation d'urgence, un délai d'exécution aussi rapide permet à votre équipe de gagner du temps et de respecter des délais cruciaux sans encourir de frais urgents, ce qui est l'un des avantages du processus d'impression 3D commercial.
La communication au niveau de l'ingénierie élimine les erreurs d'interprétation
Les fournisseurs de services n'ont souvent pas suffisamment de connaissances en ingénierie pour comprendre les appels GD&T et les spécifications des matériaux. Nous avons des ingénieurs qui parlent votre langue ; ils parleront de résistance à la traction ≥45MPa, HDT ≥120°C et Ra ≤0,6μm sans transpirer. De telles compétences en communication évitent les erreurs de spécifications qui nécessitent normalement 2 à 3 clarifications par projet.
LS Manufacturing vous propose une combinaison de pièces industrielles, d'optimisation DFM et de délais d'exécution de 48 heures pour vous offrir des prototypes de première passe à des coûts et des délais de livraison réduits. Une diminution de 60% des besoins d'assistance et l'absence de cycles de réimpression signifient directement une réduction des dépenses sur l'ensemble du projet. Nous sommes le fabricant de prototypes de précision dont vous avez besoin pour vos Impression 3D B2B projets.
FAQ
1. Quelle est la principale limite de précision dimensionnelle pour un service d'impression 3D SLA industrielle chez LS Manufacturing ?
Chez LS Manufacturing, nous veillons à ce que notre service d'impression 3D SLA de qualité industrielle offre des tolérances dimensionnelles exceptionnelles de ±0,05 mm ou ±0,1 % de tout prototype de précision personnalisé. De telles tolérances sont essentielles au fonctionnement fiable des produits des secteurs aérospatial, médical et automobile. Chaque pièce est vérifiée avec des outils de précision pour répondre à vos exigences.
2. Votre service d'impression 3D DLP offre-t-il des propriétés de matériaux isotropes pour les tests de contraintes mécaniques ?
En effet, grâce à un étalonnage précis de l'exposition optique et à des résines techniques à faible retrait, notre service DLP garantit que la variation de la résistance à la traction sur l'axe z est très bien contrôlée dans la plage de ≤8 %. Cela permet d'obtenir des propriétés mécaniques cohérentes à des fins de test et de vérification. L'isotropie est nécessaire pour pouvoir gérer des charges dans toutes les directions dans la vie réelle.
3. Comment optimiser les coûts d'impression 3D en résine pour les séries de production personnalisées à faible volume ?
Nous avons la capacité d'utiliser des technologies de creusement et d'optimisation de treillis pour réduire notre utilisation de matériaux de 35 %, ce qui permet de réduire les coûts d'approvisionnement de vos prototypes d'une quantité considérable sans sacrifier leurs performances, leur résistance ou leur finition. Nous nous engageons à vous offrir le meilleur service possible basé sur les principes DFM.
4. LS Manufacturing peut-il proposer des options de post-traitement telles que la galvanoplastie ou le revêtement transparent pour les pièces SLA ?
Bien sûr, nous pouvons effectuer un post-traitement des pièces SLA pour améliorer leur esthétique et leur durabilité. Les traitements proposés comprennent le polissage précis à la vapeur, le revêtement transparent et la galvanoplastie. En conséquence, nos prototypes en résine transparente sont capables d'avoir une transmission de la lumière ≥92 % et un aspect moulé par injection.
5. Quel est le délai d'exécution habituel pour recevoir un devis complet de service d'impression 3D de la part de votre équipe d'ingénieurs ?
Les ingénieurs techniques B2B de notre entreprise seront en mesure de vous fournir un devis détaillé et une étude approfondie de conception pour la fabricabilité (DFM) dans les deux heures suivant la réception de vos données CAO. Ce délai d’exécution rapide permet une évaluation rapide du projet et une prise de décision rapide. Rapide ne signifie pas rogner sur la profondeur de l'analyse nécessaire lorsqu'il s'agit de géométries difficiles.
6. Les matériaux en résine utilisés par LS Manufacturing sont-ils conformes aux normes de biocompatibilité médicale ISO 13485 ?
Oui, nous disposons d'une gamme complète de matériaux en résine de qualité médicale conformes aux normes ISO 13485 et USP Classe VI. Ces matériaux sont très adaptés aux applications telles que la microfluidique, les guides chirurgicaux et les modèles anatomiques où il y a un contact direct ou indirect avec le patient.
7. Comment LS Manufacturing empêche-t-il l'effet d'escalier voxel que l'on trouve généralement dans les services d'impression 3D DLP standard ?
Notre société utilise un algorithme exclusif de pointe de contrôle des sous-pixels en niveaux de gris qui peut lisser les bords et effectuer un anticrénelage. Ainsi, nous pouvons contrôler la rugosité de surface initiale des pièces fabriquées dans une plage de Ra 0,8μm à 1,2μm pour éliminer les lignes de couche visibles. Notre technologie nous permet de produire des pièces avec des surfaces plus lisses sans efforts de post-traitement supplémentaires.
8. Pouvez-vous fabriquer des pièces prototypes personnalisées de très grande taille sans diviser le fichier de conception CAO 3D d'origine ?
Oui. Nous exploitons des chambres de fabrication ultra-larges de qualité industrielle mesurant jusqu'à 800 mm × 800 mm × 550 mm. Cela nous permet d'imprimer des composants entiers sous forme d'unités uniques et intégrées sans avoir besoin de sectionnement, d'assemblage ou de post-assemblage. La préservation de l'intention de conception originale garantit une intégrité mécanique et une précision dimensionnelle optimales.
Résumé
La capacité à comprendre la distinction physique entre le processus de numérisation du galvanomètre SLA et le processus de durcissement des pixels DLP est essentielle pour obtenir une finition de surface Ra 0,4 µm et un assemblage précis en plusieurs parties. LS Manufacturing utilise du matériel industriel, des résines à faible retrait et des techniques DFM avancées pour aider les leaders du secteur médical, automobile et électronique à gagner plus de 45 % de temps dans leur processus de validation du prototype à la production.
Ne laissez pas les variations dans les tolérances d'assemblage retarder le calendrier de votre projet. En cliquant sur « Demander un devis instantané » ou « Obtenir une révision DFM gratuite », vous pouvez soumettre vos fichiers STEP/IGS et dans 2 heures nos ingénieurs chevronnés effectueront une analyse approfondie avec des recommandations de configuration optique, des matériaux économiques et des risques de fabricabilité.
Règle de décision rapide pour votre prochain projet :
- Choisissez SLA si votre pièce nécessite une finition optique (Ra ≤0,4 μm) ou des boîtiers monolithiques géants jusqu'à 800 mm sans coutures.
- Choisissez DLP si vous exécutez des lots de plusieurs pièces de petites géométries très complexes (par exemple, des appareils auditifs) où la vitesse de polymérisation parallèle minimise le coût unitaire.
