تصنيع الصفائح المعدنية مقابل التصنيع باستخدام الحاسب الآلي لعلب إلكترونيات الألومنيوم: التكلفة والدقة

TL;DR: مبيتات الصفائح المعدنية مقابل مبيت الأجهزة الإلكترونية الخاصة بالتصنيع باستخدام الحاسب الآلي​ هو الاختيار بين عملية التشكيل على البارد وثني القطع المسطحة وعملية الطرح لقطع العبوات من البليت. التفاوتات في التصنيع باستخدام الحاسب الآلي تصل إلى ±0.008 مم مقابل ±0.1 مم من الصفائح المعدنية المشكلة وانخفاض تكلفة الوحدة بنسبة 28% مما يؤدي إلى ترجيح كفة الميزان عند 85 وحدة.

ينتهي الأمر بمهندسي البحث والتطوير للإلكترونيات الذين يعانون من قيود ميزانية الأدوات بتغييرات متأخرة في التصميمات بسبب حقيقة أن هندسة العلبة تستبعد تصنيع الصفائح المعدنية أو التصنيع باستخدام الحاسب الآلي. يحدد اتساق سمك الجدار وسطح الأرض لختم الحشية مسار عملية تصنيع العلبة قبل تقديم عرض الأسعار. تحدد مصفوفة 4 × 4 مع شجرة القرار اتجاهًا واحدًا في خمس دقائق. باختصار، فإن ملاءمة الأحجام وملاءمة الأجزاء في عملية واحدة سيضمن عدم وجود تكاليف غير متوقعة للأدوات.

لماذا تثق بمقارنة التصنيع هذه؟ رؤى عملية من تصنيع LS

بواسطة غلوريا، خبيرة النماذج الأولية السريعة والتصنيع السريع في LS Manufacturing مع أكثر من 15 عامًا في النماذج الأولية متعددة العمليات، تمت كتابة جميع المقارنات أدناه. افحص إطار عمل القرار الهندسي لـ Gloria الذي يوثق منهجها متعدد العمليات. تقوم شركة LS Manufacturing بتنفيذ عمليات التصنيع باستخدام الحاسب الآلي متعددة المحاور والطباعة ثلاثية الأبعاد والصفائح المعدنية داخل الشركة.

ASME Y14.5 يحدد جميع متطلبات GD&T (الأبعاد الهندسية والتسامح) لكلتا العمليتين. بالنسبة إلى الصفائح المعدنية وCNC، يوجد إصدار قياسي واحد فقط وإعداد واحد ونافذة واحدة. ويتأكد قسم المشتريات من أن كل رسمة تتوافق مع البند المحدد.

ISO 9001 يحكم اختبار الخشونة Zeiss CMM وMitutoyo لكلتا العمليتين. تقوم كل عملية تدقيق بتتبع كل تقرير للمعدات ومعايير معينة.

مصدر البيانات والمرجع: تضمنت مراجعة كبار مهندسي العمليات في LS Manufacturing جميع الأرقام، مع تحديد كلتا العمليتين من خلال إصدار قياسي واحد، وإعداد واحد، ونافذة واحدة.

مصفوفة المقارنة المرجعية السريعة 4×4

هناك أربعة جوانب هندسية متميزة تميز الصفائح المعدنية الدقيقة عن الطحن الدقيق باستخدام الحاسب الآلي لحاويات الألومنيوم لاحتواء الدوائر الإلكترونية. العبوات مصنوعة من AL 5052 ومبيت AL 6061-T6 حدد زوجًا من عينة قاعدة بيانات متعددة العمليات تزيد عن 1500. لدى قسم المشتريات معيار واحد لكل من تسامح الملاءمة، وشكل الجدار، والسعر لكل قطعة، وكفاءة التكرار.

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 270.422 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> الأبعاد الخيار أ: الصفائح المعدنية الدقيقة الخيار ب: الطحن الدقيق باستخدام الحاسب الآلي العتبة / السيناريو الموصى به دقة الملاءمة والتسامح درجة الدقة ±0.02 مم؛ زاوية الانحناء ±0.5° درجة الدقة ±0.008 مم؛ كفاف ±0.003 ملم CNC للأسطح المتزاوجة ±±0.01 مم أو الأخاديد الختمية استخدام المواد وشكل الجدار جدار موحد، الاسمي 0.8 مم - 3.0 مم، AL 5052 جدار متغير؛ جدران متدرجة، زعانف حرارية، AL 6061-T6 CNC لمدى الجدار> 1.5 مم أو زعانف حرارية تكلفة الوحدة والحجم خط الأساس المكون من 500 وحدة 28.50 دولارًا للوحدة؛ الأدوات 1,200 دولار خط الأساس المكون من 500 وحدة 42.00 دولارًا للوحدة؛ لا توجد أدوات، وتكلفة ساعة الماكينة 85 وحدة متقاطعة: CNC بالأسفل، والصفائح المعدنية أرخص بنسبة 28% بالأعلى المهلة الزمنية وسرعة التكرار النماذج الأولية في 7 أيام؛ إعداد أدوات التقطيع والثني النماذج الأولية في 4 أيام؛ قطع يعتمد على CAM، بدون أدوات CNC لتدوير التصميم؛ الصفائح المعدنية للإنتاج المجمد

يعطي الطحن باستخدام الحاسب الآلي وجوهًا متزاوجة بتفاوت ±0.01 مم؛ تمنح الصفائح المعدنية الدقيقة عمليات تجميد مع توفير 13.50 دولارًا لكل وحدة عند 500 وحدة.

ملاحظة على الهاتف المحمول: سيتم تمرير المصفوفة إلى اليسار أو التبديل إلى وضع البطاقة للعرض الضيق.

النصائح الرئيسية

• حدود التسامح والختم: الطحن أكثر دقة من حيث الأبعاد حتى من الصفائح المعدنية المنحنية. إن التسامح مع وجه التزاوج يحدد ما إذا كان مطلوبًا القطع أو التشكيل لأن تأثير الظهر الزنبركي يحد من قابلية التشكيل.
• الحد الأدنى لكفاءة التكلفة: لا حاجة للأدوات مما يجعلها أكثر فعالية من حيث التكلفة للتشغيل الآلي عند إنتاج كميات صغيرة. مع ارتفاع الكمية، يؤدي استهلاك الأدوات إلى إمالة الترتيب ويصبح تشكيل العبوات أرخص من حيث الوحدة.
• سمك الجدار والقيود الهندسية: سمك الجدار المتدرج والتجاويف العمياء العميقة تجعل من الضروري القطع من قطعة صلبة صلبة. يمكن تشكيل حاويات ذات جدران رقيقة وموحدة حيث يمكن ثني مقياس واحد فقط في الحاوية.
• سير عمل البحث والتطوير والتحقق من الصحة: تتطلب مرحلة تغيير التصميم القطع دون إعداد الأدوات. تتطلب الهندسة المتجمدة تشكيل العبوات من خلال مكابح الضغط مع دورة زمنية أقصر من دورات ساعات المعالجة.

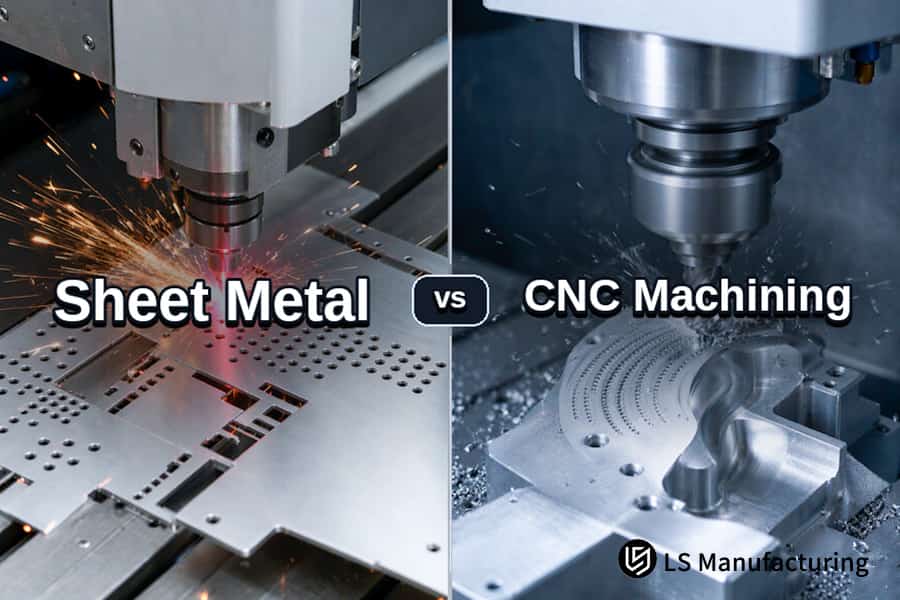

الشكل 1: تصنيع الصفائح المعدنية يحرق الفتحات بشرارات حمراء بينما يشكل الطحن CNC الأسطح المنحنية تحت رذاذ سائل التبريد.

ما هي العملية التي توفر دقة أكبر للمرفقات؟

<اقتباس>

أبعاد العلبة التي تبلغ ±0.01 مم مع متطلبات الملاءمة مع أرانب الختم تميز الصفائح المعدنية مقابل التفاوتات الدقيقة باستخدام الحاسب الآلي قبل أخذ عامل تكلفة الوحدة في الاعتبار. التسامح مع دقة التصنيع باستخدام الحاسب الآلي يبلغ ±0.008 مم؛ يقتصر التسامح الدقيق للصفائح المعدنية على ± 0.02 مم بعد تصحيح الزنبرك (الاسترداد المرن بعد الانحناء). العبوات المختومة تفضل التصنيع باستخدام الحاسب الآلي؛ تفضل الأغطية غير المختومة الصفائح المعدنية الدقيقة. يبقى التصنيع الكلاسيكي على مسافة ±0.03 مم من ±0.05 مم؛ تحديد موضع التجويف فائق الدقة هو ±0.003 مم عن طريق الطحن. تحتوي الأسطح المطحونة على Ra (متوسط ​​خشونة حسابي) يبلغ 0.4 ميكرومتر مقارنة بـ 0.8 ميكرومتر من الصفائح المدرفلة على البارد. يقدم اتجاه الحبوب تباينًا في أي منحنى. تقنية المعالجة الطرحية تزيل هذا القيد. تختار تجاويف حماية الميكروويف الحاويات الإلكترونية المصنعة آليًا مقابل العبوات الإلكترونية المصنوعة من الصفائح المعدنية على أساس عملية الطحن. ASME Y14.5-2018 وZeiss CMM MPEE 0.7 + L/400 ميكرومتر يتحكمان في كلا التقنيتين.

درجات التسامح عبر أربعة مستويات إنتاج

1. درجة التسامح التقليدية: ±0.05 مم للصفائح المعدنية الدقيقة مقابل ±0.03 مم للتصنيع باستخدام الحاسب الآلي.
2. درجة تحمل الدقة: ±0.02 مم للصفائح المعدنية الدقيقة مقابل ±0.008 مم للتصنيع باستخدام الحاسب الآلي.
3. تجويف فائق الدقة: ±0.01 مم بعد التشطيب الثانوي مقابل ±0.003 مم للتصنيع باستخدام الحاسب الآلي.
4. تشطيب السطح: Ra 0.8 ميكرومتر للصفائح المعدنية المدرفلة على البارد مقابل Ra 0.4 ميكرومتر للأوجه المطحونة.

معايير التسامح مع التصنيع باستخدام الحاسب الآلي بموجب ASME Y14.5-2018 تجعل كلتا التقنيتين متشابهتين.

حيث لا تزال العبوات المُشكَّلة ناجحة

على الرغم من أن الدقة الفائقة تسمح بالوصول إلى التشطيب الثانوي للمرفقات المشكلة، إلا أن إنتاج ±0.01 مم لا يزال أكثر تكلفة من الطحن ±0.003 مم. تفضل كل من الأغطية والواقيات الصفائح المعدنية مقابل مبيت الأجهزة الإلكترونية التي يتم تصنيعها باستخدام الحاسب الآلي نظرًا لأن قيمة Ra البالغة 0.8 ميكرومتر كافية للأسطح الجمالية. التصنيع باستخدام الحاسب الآلي لا يمكنه التغلب على كفاءة تكلفة التشكيل بعد اللحظة التي يتم فيها استرداد الأدوات. بمعنى آخر، يحتاج كل عرض أسعار إلى درجات التفاوت المسموح به وآلة المعايرة الخاصة به.

الكلمات الرئيسية ذات الصلة: الصفائح المعدنية مقابل درجات تحمل CNC / دقة إغلاق العلبة / تشطيب Ra بآلة CNC

مصدر البيانات والمعيار: وفقًا لمواصفات الأبعاد والتسامح الهندسي ASME Y14.5 وتقرير التحقق من قياس Zeiss CMM، خطأ الإشارة MPEE: 0.7+L/400 ميكرومتر.

متى تتفوق الصفائح المعدنية على CNC في إجمالي تكلفة الإنتاج؟

<اقتباس>

يعد تشكيل الصفائح المعدنية عملية اقتصادية أكثر من التصنيع باستخدام الحاسب الآلي على أساس كل وحدة عندما تتجاوز كمية الإنتاج 85 وحدة وعندما لا تختلف جدران العلبة. يحدد حجم الحجم الفرق بين تكلفة الصفائح المعدنية وتكلفة التصنيع باستخدام الحاسب الآلي حتى تبدأ تأثيرات التكلفة للتفاوتات بسبب تأثير تكلفة تكلفة الأدوات. عندما يتم فقدان 60% إلى 80% من الخام في الرقائق ولكن يتم الاحتفاظ بفراغات الليزر متداخلة، فإن الاستخدام سيكون أكثر من 85%. تكلفة الأدوات اللازمة للتشكيل التي تبلغ 1,200 دولار أمريكي لأكثر من 500 وحدة ستكون 28.50 دولارًا أمريكيًا للعلبة المشكلة، في حين أن الغلاف الذي يتم تصنيعه سيكون 42.00 دولارًا أمريكيًا. يعد تصنيع الصفائح المعدنية أفضل بالنسبة لمرفقات الجدران الموحدة التي تزيد عن 85 وحدة؛ بينما يُفضل استخدام الآلات باستخدام الحاسب الآلي لحاويات الجدران المتدرجة التي تقل عن 85 وحدة. إن فقدان الرقاقة وليس معدل ساعة الماكينة يجعل التكلفة الصارمة للهيكل الميكانيكي عند مستوى الحجم.

إنتاجية المواد وساعات عمل الماكينة

يتم دفع أجر ساعة الماكينة للمساكن المطحونة آليًا لطرح كل الوزن الذي تم شراؤه تقريبًا. العبوات المقولبة تشتري مساحة فارغة. لا تتحمل الآلات CNC ذات الحجم المنخفض أي نفقات أدوات لأن برنامج CAM يتحكم في الأدوات مباشرة من رسومات CAD. يتم عكس الصفائح المعدنية مقابل CNC للنماذج الأولية لأن التعديلات تفضل الطحن بدون أدوات.

مراجعة التحويل في أربع خطوات

• احسب الحجم مدى الحياة وتأكد من أن الطلب يتجاوز 85 وحدة.
• توزيع 1,200 دولار على الوحدات وتأكد من أن استهلاك القطعة الواحدة لا يتجاوز 15 دولارًا.
• اختر المبيتات التي تمثل المادة التي تمت إزالتها أكثر من 50% من كتلة الخام الأولية.
• انتقل من القطع إلى التقطيع والثني بمجرد استيفاء جميع الشروط.

تسمح الجدران المتدرجة والأراضي المانعة للتسرب بقطع غير مكلف في البداية. إرشادات DFM الخاصة بالتصنيع باستخدام الحاسب الآلي تعمل على تقليل وقت الدورة حتى الوصول إلى الأحجام، ويعتمد وقت استخدام الصفائح المعدنية مقابل CNC على الأحجام بمجرد استقرار الشكل الهندسي. يؤدي التنبؤ بالحجم مدى الحياة بالنسبة للمشتري إلى سحب منحنى التكلفة إلى أبعد مما يفعله سعر الوحدة.

الكلمات الرئيسية ذات الصلة: الصفائح المعدنية مقابل تكلفة وحدة CNC / فقدان رقاقة CNC مقابل إنتاجية المواد / مراجعة تحويل 100 وحدة

مصدر البيانات والمعيار: استنادًا إلى قاعدة بيانات القياس عبر العمليات LS Manufacturing 2025–2026 (حجم العينة > 1500)، محسوبة ضمن أرقام المشروع #MED-2026-084A و#MED-2026-084B.

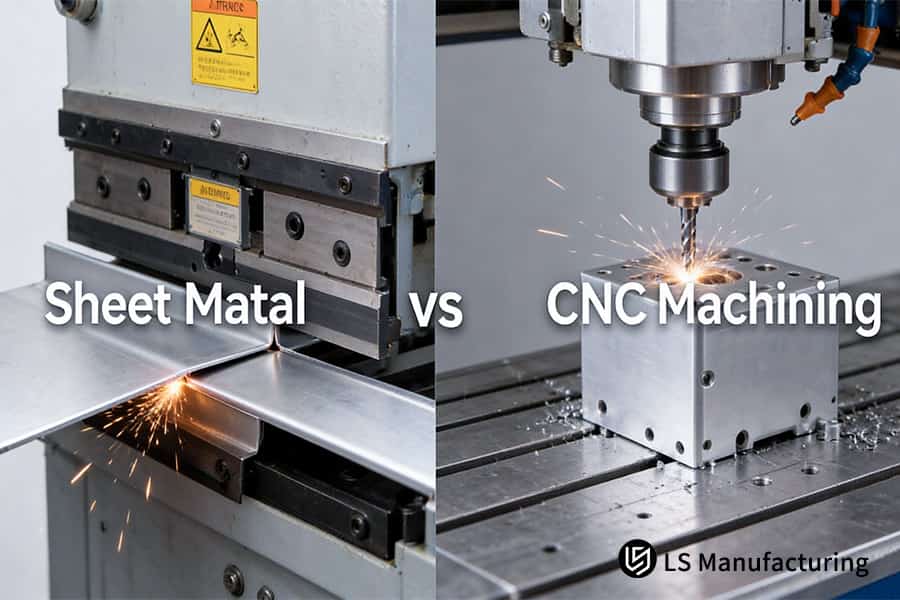

الشكل 2: يشكل تثقيب الصفائح المعدنية مصفوفات ثقوب في AL 5052 بينما يقوم التصنيع باستخدام الحاسب الآلي بتدريب رؤوس التثبيت AL 6061-T6.

كيف تؤثر هندسة الجدار والتعقيد الداخلي على الجدوى؟

<اقتباس>

تضع هندسة الجدار وطوبولوجيا الميزات الداخلية قيدًا ماديًا قويًا خلف عبوات الألومنيوم من الصفائح المعدنية أو قرارات CNC، وليس تفضيلات الموردين. يجب ثني الألواح ذات السماكة الموحدة 0.8 مم - 3.0 مم AL 5052-H32، في حين أن الجدران المتدرجة من الجدران السفلية بسمك 6.0 مم إلى الجدران الجانبية بسمك 1.5 مم تتطلب طحن متعدد المحاور للكتل الصلبة AL 6061-T6. يخلق التشكيل نصف قطر انحناء داخلي فقط بقياس ≥1.0 ×، ولهذا السبب من المستحيل تشكيل فتحات عمياء وأختام الأخاديد. إن وجود الرؤساء وتغيير المقياس يستلزم التصنيع باستخدام الحاسب الآلي؛ حتى الأغطية وفتحات التهوية قد تصبح CNC بسبب التجانس.

قياس الاستمرارية وحدود الانحناء

تعتمد تفاوتات دقة الصفائح المعدنية مقابل الدقة باستخدام الحاسب الآلي على طول الجدار حتى قبل أن تبدأ أي أداة قطع في الدوران: تستخدم الأغطية ذات السُمك الثابت 1.0 مم - 3.0 مم مواد مشكلة بينما تستخدم الجدران المتدرجة 6.0 مم إلى 1.5 مم مادة مطحونة. مطلوب درجة حرارة H32 المصفى لمنع تشقق AL 5052-H32.

توجيه الميزات الداخلية

1. تحدد الهندسة الداخلية الإلكترونيات المصنعة مقابل الصفائح المعدنية العبوات أسرع من طول الجدار.
2. الفتحات المتدرجة والأخاديد الحلقية: الجذور المطحونة تحمي عمق الختم؛ التشكيل لا يخلق أيًا منهما.
3. المغاسل والرؤساء: إعداد واحد مطحون يستوعب كليهما؛ يتطلب التشكيل أدوات تثبيت.
4. مجموعات الزعانف: تستوعب الزعانف المطحونة نسبة 8:1؛ يتطلب التشكيل عناصر إضافية.
5. الفتحات: قياس أكثر من 1.5×؛ الفتحات المطحونة غالية الثمن.

خطوط مقسمة هجينة

تفصل الأجهزة المدمجة كلا الطريقين: الإطارات المطحونة تحمل الزعانف وتغلق الأراضي؛ الأغطية المشكلة تحتوي على فتحات تهوية. تمتلك تصنيع الألومنيوم باستخدام الحاسب الآلي كتلة حرارية؛ تشكيل يمتلك تدفق الهواء. ببساطة، تختار الاستمرارية الهندسية المسار قبل اعتبارات التكلفة.

الكلمات الرئيسية ذات الصلة: جدوى هندسة الجدار الضميم / الرؤوس الداخلية المطحونة باستخدام الحاسب الآلي / حدود مسافة فتحة التهوية من الصفائح المعدنية

لماذا تختلف معدلات الفشل بين الصفائح المعدنية وعلب CNC؟

<اقتباس>

التصنيع باستخدام الحاسب الآلي مقابل غلاف الصفائح المعدنية تختلف معدلات الفشل بسبب أصول العيوب، وليس بسبب بوابات الفحص. تفشل قطع العمل المُشكَّلة باستخدام الحاسب الآلي بسبب التشويه الناتج عن تحرير ضغط القفل بعد عملية التشغيل الآلي. معدل الرفض هو 11.2% بالنسبة للإسكان الآلي. تفشل حاويات الصفائح المعدنية بسبب انحراف زاوية الانحناء والتركيب السيئ للمثبتات ذاتية التثبيت الناتجة عن محاذاة الفتحة الخاطئة، وبالتالي معدل رفض 14.5%. تحتاج عملية تصنيع الأجزاء ذات الجدران الرقيقة والثني اللازمة لتشكيل الأجزاء إلى ضوابط أولية قبل تقليل عدد عمليات الرفض. تعمل التقسية لتخفيف الضغط (عملية التسخين الثانية بين التخشين والتشطيب) والتخشين المرحلي على تقليل نسبة رفض الأجزاء المصنعة إلى 1.9%. يعمل تصحيح زاوية الانحناء بالليزر وتركيب التحكم في عزم الدوران على تقليل رفض الأجزاء المشكلة إلى 2.8%. تصبح التفاوتات الدقيقة في الصفائح المعدنية مقابل دقة CNC واضحة من خلال التعرض للإنتاج، وتبرر أسطح الختم هذا الاستثمار. تحدد معايير ASTM E155 وISO 286 أنظمة الفحص في كلتا الحالتين.

مكان انقطاع كل مسار فعليًا

تؤدي إزالة الكتلة في العلب المجهزة آليًا من خلال الجيوب إلى إزالة توازن الضغط الذي يحافظ على الأرضيات الرقيقة مسطحة. أخطاء الزاوية في العلب المشكلة تأتي من اتجاه الحبوب. تعمل التصنيع باستخدام الحاسب الآلي ذو 5 محاور على تقليل عمليات الإعداد إلى إعداد واحد، مما يؤدي إلى تقليل أخطاء إعادة التثبيت. تأتي العلبة المشكلة بقاعدة رفض أعلى على الرغم من أن الشكل الهندسي أبسط.

عناصر التحكم في العملية التي تقارب كلا المعدلين

• مراحل التخشين: احتفظ ببدل التشطيب، ثم قم بالتلطيف بعد القطع النهائي.
• قياس زاوية الليزر أثناء العملية: اضبط الزاوية لكل انحناء ثم انتقل إلى الانحناء التالي.
• الضغط باستخدام التحكم في عزم الدوران: اضبط حد عزم الدوران لكل مواصفات الإدخال.
• التثبيت المتسلسل: تخفيف التوتر على الوجوه أولاً ثم الانتهاء منها.

التصنيع باستخدام الحاسب الآلي متعدد المحاور يقلل من أخطاء إعادة التثبيت ولكنه يتطلب ردود فعل زاوية للتشكيل لتقليلها إلى 2.8%. متى يتم استخدام الصفائح المعدنية مقابل استخدام CNC يصبح مشكلة تتعلق بالإنتاجية مع زيادة عدد مناطق التثبيت والختم. من منظور الشراء، تمثل قاعدة الرفض 14.5% مخاطر جدولة أكثر من 1.9%.

الكلمات الرئيسية ذات الصلة: مقارنة معدل عيوب الإسكان / تخفيف الضغط مقابل تعويض الزاوية / أوضاع فشل عزم الدوران المثبت

مصدر البيانات والمعيار: مستخرج وفقًا لمواصفات الفحص ASTM E155 وISO 286، بالإضافة إلى الإحصائيات المقاسة من ورشة فحص جودة التصنيع في LS.

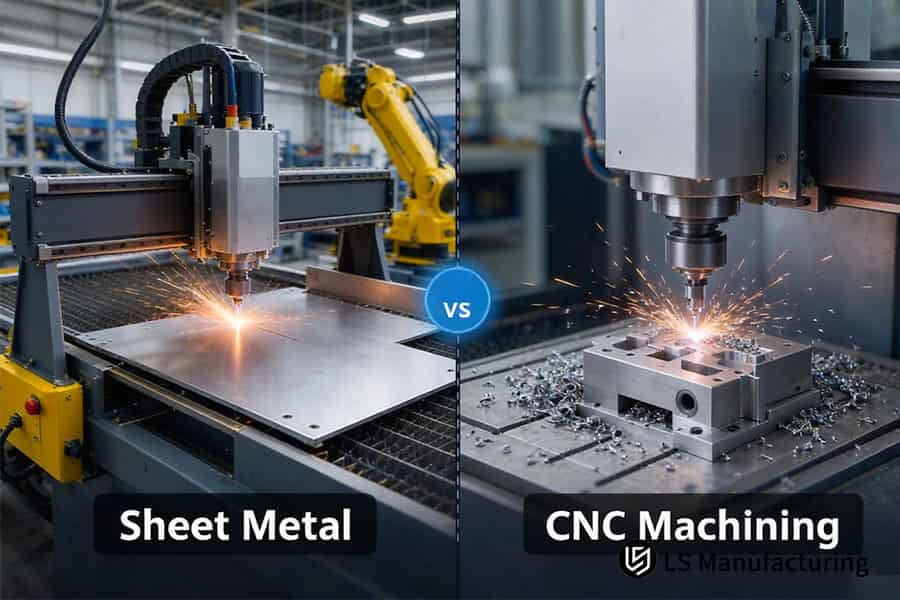

الشكل 3: تصنيع الصفائح المعدنية يقطع ألواح AL 5052 بينما يؤدي الطحن باستخدام الحاسب الآلي إلى إزالة رقائق AL 6061-T6 لعلب الإلكترونيات.

كيف يمكن مقارنة المهلة الزمنية للنماذج الأولية بين الطريقتين؟

<اقتباس>

في عمليات البناء المكونة من 1-5 وحدات، توفر المعالجة باستخدام الحاسب الآلي ما يصل إلى 30%-45% في وقت التسليم مقارنةً بتصنيع الصفائح المعدنية، نظرًا لأن مخزون الماكينات الذي تبرمجه CAM AL 6061-T6 دون الحاجة إلى أي أدوات. يتم وضع النماذج الأولية المُشكَّلة من خلال إجراءات التقطيع، وإزالة الأزيز، والثني، وربط المثبتات، مما يعني أن 7 أيام سوف تمر مقارنة بـ 4 أيام يتم قضاؤها في النماذج الأولية المطحونة. تمتلك التصنيع باستخدام الحاسب الآلي جداول زمنية للنماذج الأولية بينما تظل الواجهات غير مجمدة؛ يمتلك تصنيع الصفائح المعدنية عمليات تشغيل متكررة بمجرد وجود الأدوات. يستغرق فحص الرسم 0.5 يوم على كلا المسارين؛ يستغرق تشطيب السطح وقتًا أطول على جانب واحد: يلزم يوم واحد لأكسيد الخرز و2.0 أيام لإزالة الشحوم والطلاء. يتم إجراء الفحص النهائي خلال 0.5 يوم باستخدام CMM وإسقاط الرؤية. الصفائح المعدنية مقابل CNC للنماذج الأولية​ تبدأ القرارات من مخاطر التقويم.

أين يذهب كل يوم

تستفيد عملية التصنيع باستخدام الحاسب الآلي بكميات صغيرة من إلغاء الإعداد: تستغرق البرمجة 0.5 يوم مقابل 2.0 يوم مطلوب لإعداد قالب الثني. تستغرق عملية التصنيع والثني يومين على خمسة محاور في وقت واحد​ (خمسة محاور محرفة تعمل ضمن إعداد واحد) مقارنة بـ 2.5 يوم. ينتهي الفحص من كلا النشاطين في 0.5 يوم.

لماذا تفضل التصاميم غير المجمدة القطع

لا تؤدي عملية البحث والتطوير عند بدء التشغيل إلى تجميد الدوائر حتى يتم التحقق من ملاءمتها، ومن ثم فإن قرار الاختيار بين الصفائح المعدنية مقابل مبيت إلكترونيات التصنيع باستخدام الحاسب الآلي هو لصالح القطع. تعمل التصنيع باستخدام الحاسب الآلي بدون استخدام أدوات على التخلص من كل مراجعة من دورة الأيام الأربعة، مما يمنح المصممين 42.8% من وقت الانتظار مع كل تكرار. مقارنة تكلفة تصنيع الصفائح المعدنية مقابل التصنيع باستخدام الحاسب الآلي لا يتم تفعيلها إلا بعد تجميد جميع الواجهات. ببساطة، فإن مخاطر التقويم هي التي تحدد تدفق النموذج الأولي.

الكلمات الرئيسية ذات الصلة: مقارنة مهلة النموذج الأولي / أيام تسليم النموذج الأولي باستخدام الحاسب الآلي / وقت إعداد ثني الصفائح المعدنية

ما هي الاستراتيجيات الهجينة التي تجمع بين مزايا الصفائح المعدنية وCNC؟

<اقتباس>

يجمع البناء الهجين بين النوى الحاملة المطحونة باستخدام الحاسب الآلي وأغطية الصفائح المعدنية المشكلة، مما يجعل العبوات المصنوعة من الصفائح المعدنية أو CNC لم تعد خيارات متنافية للعلب الطبية وعلب التشغيل الآلي. تحافظ عملية الطحن باستخدام الحاسب الآلي على وحدات مرجعية لأجهزة الاستشعار، والأخاديد للحلقات الدائرية، والرؤوس لتبديد الحرارة إلى ≥0.01 مم من التسطيح، في حين تشكل الألواح AL 5052 مقاس 1.5 مم منطقة تدفق الهواء. يُفضل البناء الهجين عندما يجتمع الختم والصلابة معًا في منطقة معينة؛ يفضل إنشاء مسار واحد عندما تكون الهندسة موحدة. دبابيس وتد ومثبتات PEM (تثبيت ذاتي للضغط) تربط القطعتين وتعوض تراكم التسامح بين عمليات التصنيع. تحقق البرامج أهداف IP65 (تصنيف IEC 60529 ضد الغبار ونفاثات الماء) بتكاليف هيكلية أقل بنسبة 22% مقارنة بالتصميمات المطحونة تمامًا. متى يتم استخدام الصفائح المعدنية مقابل CNC تصبح مقايضة بناءً على عدد الأجزاء عندما تكون موانع التسرب ومناطق التهوية هي نفس العلبة. يغطي ASME B1.1-2019 1/4-20 من خيوط UNC التي تغلق الأغطية.

ملكية الميزة عبر النصفين

تحتوي النوى المطحونة باستخدام الحاسب الآلي على وحدات مرجعية لأجهزة الاستشعار، والأخاديد الحلقية، والرؤوس الحرارية؛ تحتوي الأغطية المشكلة على فتحات تهوية، وصواني سفلية، ولوحات الإدخال/الإخراج. تضمن حوامل مستشعر التصنيع باستخدام الحاسب الآلي بقاء المسندات ضمن أقل من 10 ميكرون ، بينما تضمن اللوحات المشكلة مقاس 1.5 مم AL 5052 المسندات الموضعية ± 0.05 مم. تختلف العبوات الإلكترونية المصنوعة آليًا مقارنة بالصفائح المعدنية حسب الوظيفة، بحيث توفر دبابيس الأوتاد المحاذاة.

الانضمام إلى الواجهات التي تمتص التسامح

تحدد دبابيس الأوتاد موضع الغطاء قبل الإغلاق بواسطة أدوات التثبيت، مما يضمن عدم تأثير الانجراف على أراضي الختم. تطفو مثبتات PEM قليلاً تحت أحمال المشبك وتتجنب تشويه الرؤوس المطحونة. تمتلك أطقم التجميع الآن مجموعة مكدسة واحدة قابلة للتكرار بدلاً من مجموعتين من مجموعات التسامح.

حيث يتم سداد التصميمات الهجينة

توفر التكلفة الهيكلية 22% مقارنة بالبنيات المطحونة بالكامل، لكن التصاميم الهجينة تتطلب عمالة إضافية للتوصيل وتكاليف أدوات تثبيت إضافية. تتطلب قطع الإنتاج الصغيرة مسار بناء واحد، نظرًا لأن خطوات التجميع الإضافية تلغي أي توفير في المواد. يعمل IP65 على إنشاء نوى مطحونة باستخدام الحاسب الآلي داخل الأغطية المشكلة، وذلك بفضل 1/4-20 خيط باستخدام الحاسب الآلي لإزالة حمل المشبك من مناطق الختم.

الكلمات الرئيسية ذات الصلة: بناء حاوية هجينة / غطاء مقسم على شكل قلب مطحون / امتصاص تسامح مثبت بيم

إطار عمل شجرة القرار

يبدأ تقييم الصفائح المعدنية مقابل مبيت الإلكترونيات الخاصة بالتصنيع باستخدام الحاسب الآلي بتسامح الملاءمة ثم يتبع ذلك في هندسة الجدار وحجم العمر ومتطلبات الهيكل الهجين. المتطلبات المادية والهندسية تسبق الاعتبارات الاقتصادية في كافة الفروع.

تقوم أربع عقد بتوجيه كل حاوية:

• العقدة 1 - هل تتطلب وجوه التزاوج ملاءمة ≥±0.01 مم أم أنها تحتوي على أخدود مانع للتسرب؟ نعم → التصنيع باستخدام الحاسب الآلي الدقيق. لا → العقدة 2.
• العقدة 2 - هل يتغير سمك الجدار بشكل حاد أم أن هناك تجاويف عميقة بها زعانف حرارية؟ نعم → التصنيع باستخدام الحاسب الآلي الدقيق. لا → العقدة 3.
• العقدة 3 - الحجم مدى الحياة أكبر من 85 قطعة؟ لا، ≥85 قطعة → النماذج الأولية السريعة باستخدام الحاسب الآلي. نعم،> 85 قطعة → تصنيع الصفائح المعدنية الدقيقة.
• العقدة 4 - هل يعمل الغلاف الخارجي الكبير مع أجهزة الاستشعار الداخلية الدقيقة؟ نعم → عملية هجينة مع غلاف CNC وصفائح معدنية. لا → تشكيل الصفائح المعدنية الدقيقة المعتادة.

تتضمن تطبيقات التصنيع باستخدام الحاسب الآلي التسامحوكذلك الكميات الكبيرة، لذلك يظل التوجيه الهجين متاحًا طالما أن المسند ومناطق التهوية تتزامن داخل نفس العلبة.

الشكل 4: الصفائح المعدنية مقابل شجرة القرار CNC للمساكن الإلكترونية.

تصنيع LS للتصنيع باستخدام الحاسب الآلي مقابل الصفائح المعدنية لحاويات التشخيص الطبي: الدقة وتحسين التكلفة

<اقتباس>

تعمل حاويات محلل الدم المحمول على ربط عملية التصنيع باستخدام الحاسب الآلي بعملية تصنيع الصفائح المعدنية مع توزيع الوظائف على وجوه العلبة لتحديد أي منها سيتم اعتماده. تسمح عملية التصنيع باستخدام الحاسب الآلي لـ Solid AL 6061-T6 بإنتاج وسادات حرارية مسطحة وطبقات حماية مستمرة ولكن يجب تجويف معظم قطع الخام بتكلفة 165.00 دولارًا لكل جزء على تشغيل نموذج أولي مكون من 300 وحدة. يقوم تصنيع الصفائح المعدنية بإنشاء أغطية ولوحات الإدخال / الإخراج باستخدام الحد الأدنى من تكلفة المواد بتكلفة 118.80 دولارًا أمريكيًا للجزء الواحد عند تشكيل الأغطية بعد الالتفاف حول لوحة قاعدة مطحونة. يعد البناء الهجين هو الخيار الأفضل حيث يتم تحديد الوظائف الحرارية ومسند الإسناد بينما يعد إنشاء مسار واحد هو الخيار المفضل حيث يحمل كل وجه مسندًا أو وظيفة مانعة للتسرب.

المسار الأولي ونقاط الألم

عند تصميم جسم محلل 320 مم × 210 مم × 95 مم لشركة تشخيص مخبرية، اختاروا عملية التصنيع باستخدام الحاسب الآلي ذات المحاور الخمسة المتجانسة على أمل ضمان استمرارية التدريع ومحاذاة التجميع حيث سيتم تصنيع جميع المكونات من قطعة واحدة. تكاليف الطيار لم تضيف ما يصل. ولم يتبق من الحفر سوى 22%، في حين تشوهت القواعد ذات الجدران الرقيقة عند تخفيف الضغط. 14.5% من الهياكل لا يمكن أن تتناسب مع اللوحات الأم.

مقارنة العملية والقرار

يقسم تعيين المعالم قطعة واحدة إلى جزأين. احتفظت التصنيع باستخدام الحاسب الآلي الطبي بلوحة قاعدة المستشعر والوسادة الحرارية ومسند الإسناد بينما كان تشكيل الصفائح المعدنية يتعامل مع الأغطية ولوحات الإدخال/الإخراج. أنتج القطع المتجانس 78% من وزن الكتلة المعدنية في الرقائق بينما لم ينتج عن التقطيع أي رقائق. أغطية ملتوية عند طلاء مسحوق بدرجة حرارة 180 درجة مئوية ومسامير وتد مسدودة، وقد قدم مهندسو العمليات 0.15 مم من تعويض التقطيع وشطب الرصاص بمقدار C0.5.

النتائج التي تم قياسها

تم تخفيض تكلفة الوحدة بنسبة 28.0%؛ تم تقليص وقت التسليم بنسبة 38.6%، حيث من 14 يومًا إلى 8.6 أيام؛ انخفضت نسبة رفض التجميع من 14.5% إلى 2.8%. أصبح تدخل وتد غير موجود بعد تنفيذ التعويضات والشطب في عملية التصنيع. أصبحت حالات رفض التدخل في عمليات التجميع في عمليات التفتيش الواردة صفراً، واكتسبت المشاريع أيامًا في الجدول الزمني، وخسرت في طوابير الانتظار.

التحقق والدروس

تم إكمال عمليات التشغيل لمدة 1000 ساعة لحماية استقرار السيارات الهجينة بنجاح، وتم اجتياز عمليات تدقيق ISO 13485 للمشروع #MED-2026-084A والمشروع #MED-2026-084B. تستمر مكونات CNC الدقيقة في أداء وظائفها كمكونات حرارية ومسند في جميع المحللات، وبالتالي، يسمح التهجين بقطع المناطق الوظيفية فقط للأجزاء. يظل القطع أحادي المسار دقيقًا عندما تكون استمرارية التدريع مطلوبة لجميع الطبقات. ببساطة، فإن تكرار الشكل الهندسي بدلاً من الولاء للعملية هو الذي يحدد تكلفة التضمين.

"إن تقسيم قطعة واحدة إلى غطاء مُشكل ولوحة قاعدة مطحونة يوفر 28.0% من تكلفة العلبة مع الحفاظ على استمرارية التدريع." — قائد التصميم الميكانيكي، التشخيص المختبري، المشروع رقم MED-2026-084A

مصدر البيانات والمعيار: قاعدة بيانات قياس العمليات المتقاطعة لتصنيع LS، المشروع رقم MED-2026-084A (غطاء من الصفائح المعدنية) / المشروع رقم MED-2026-084B (لوحة القاعدة الحرارية CNC)، حجم العينة > 1500.

الأسئلة الشائعة

1. ما هي العملية التي توفر حماية فائقة للترددات الراديوية (RF) والتداخل الكهرومغناطيسي (EMI) لعلب الأجهزة الإلكترونية؟

يتم اختيار التصنيع باستخدام الحاسب الآلي المتجانس لحماية الاستمرارية، في حين يتم اختيار الصفائح المعدنية المشكلة لتكلفة المواد على الأغطية ذات فتحات التهوية. يعمل الطحن المتكامل على التخلص من وصلات التجميع، مما يترك أي تسرب في أقل من 10 ميكرون. تتمدد الوصلات المنحنية حتى ±0.02 مم حتى تعمل الحشيات الموصلة ودرجة الترباس المنخفضة على سد الفجوات. تتوافق المفاصل مع ISO 286-1:2010، ويقوم مراقبو الجودة بمراجعة تدريع الترددات اللاسلكية للتصنيع باستخدام الحاسب الآلي مقابل نتائج المشروع رقم MED-2026-084A في LS Manufacturing.

2. ما هي نقطة التعادل الدقيقة للتكلفة بين الصفائح المعدنية وCNC لصناديق الألومنيوم؟

تعتبر الصفائح المعدنية أكثر فعالية من حيث التكلفة عندما تتجاوز نقطة التقاطع 85 وحدة، في حين أن CNC أكثر فعالية من حيث التكلفة تحت هذا الحد. إن غياب تكاليف الأدوات يجعل تكلفة وحدة التصنيع باستخدام الحاسب الآلي أرخص خلال عملية التحقق من الصحة؛ تعمل فراغات التعشيش اللاحقة على تقليل تكاليف الوحدة بأكثر من الربع. يتوافق كلا العرضين مع ASME Y14.5-2018، وتتحقق إدارة المشتريات من توقعات الوحدة في قاعدة بيانات LS Manufacturing 2025-2026، حيث N> 1,500.

مصدر البيانات: قاعدة بيانات عروض أسعار التصنيع لشركة LS.

3. هل يمكن للصفائح المعدنية تحقيق تصنيف IP67 لمقاومة الماء للإلكترونيات الخارجية؟

يتم تحقيق IP67 من خلال عمليات إعادة صياغة أقل باستخدام الآلات CNC، في حين يتم تحقيق IP67 بتكلفة أقل للمواد من خلال تصنيع الصفائح المعدنية. تحتوي أخاديد الحشية التي تم طحنها على مناطق مانعة للتسرب ضمن نطاق <10 ميكرون؛ تميل الطبقات الملحومة إلى أن تتراوح من ± 0.05 مم وتتطلب لحام الأرجون ومانع التسرب. يحدد معيار ISO 2768-1:1989 التفاوت المُشكل، ويقدم خط تجميع OEM عددًا أقل من مطالبات الضمان حول مناطق الختم المطحون.

4. كيف أختار سريعًا بين الصفائح المعدنية وCNC في حاوية جديدة؟

هناك معياران يحددان توجيه الحاوية: التزاوج يناسب بشكل أكثر إحكامًا أو يساوي ±0.01 مم، وحجم العمر بالنسبة إلى 85 وحدة. تشير تناسبات التسامح الوثيق وتصميمات الجدران المتدرجة إلى التصنيع باستخدام الحاسب الآلي؛ تتطلب الجدران الرقيقة المتسقة التي يزيد عددها عن 85 وحدة صفائح معدنية. يتم التحكم في كلا الرسمين بواسطة ASME Y14.5-2018، وتعكس بيانات جدولة المشروع في LS Manufacturing 2025-2026، حجم العينة > 1500، كلا القطعتين.

5. هل مواد الألمنيوم متطابقة بين ختم الصفائح المعدنية والطحن باستخدام الحاسب الآلي؟

يتم استخدام AL 5052-H32 لختم الصفائح المعدنية نظرًا لقابليتها للتشكيل، وAL 6061-T6 للطحن باستخدام الحاسب الآلي بسبب تدفق الرقائق وصلابتها. تحتوي الألواح المختومة على جدران موحدة مقاس 0.8 مم - 3.0 مم؛ تبدأ قطع القضبان المطحونة باستخدام الحاسب الآلي من ألواح قاعدة مقاس 6.0 مم إلى جدران جانبية مقاس 1.5 مم في مكون واحد. تم تضمين كلتا الحالتين المزاجيتين في ASM Handbook Vol. 2 (1990); تقوم فرق التفتيش القادمة بمقارنة درجات سبائك التصنيع باستخدام الحاسب الآلي مقابل المشروع #MED-2026-084B في شركة LS Manufacturing.

مصدر البيانات: ASM Handbook Vol. 2.

6. ما هو خطر التفاوتات الضيقة التي تسبب تشويه الأبعاد في الصفائح المعدنية الرقيقة؟

تعمل اللوحة المشكلة على ثني الزنبرك بنسبة 1%-2% على دفع تباين درجة الثقب إلى نطاق ±0.05 مم، في حين تعمل عملية التوسيع الثانوية باستخدام الحاسب الآلي على خفض درجة ميل الثقب إلى 10 ميكرون. تقوم فرق التجميع بترتيب عملية التوسيع الخاصة بها بعد عملية النموذج وليس قبلها، مما يقلل من الوقت المستغرق في إعادة العمل. تحدد درجات ISO 2768-m التفاوتات المسموح بها للوحة المشكلة، بينما يوثق حجم عينة LS Manufacturing 2025-2026> 1500 كلا الرقمين.

مصدر البيانات: معيار التسامح ISO 2768-m.

الملخص

المرفقات المتسقة ذات الجدران الرقيقة والمصممة للطلبات المتكررة مؤهلة للحصول على تصنيع صفائح معدنية دقيقة؛ ينبغي تصنيع العبوات ذات الجدران المتدرجة أو العبوات محكمة الغلق باستخدام التصنيع باستخدام الحاسب الآلي. تلبي عملية التوجيه الهجين العبوات التي تفصل الختم عن وظيفة التهوية.
