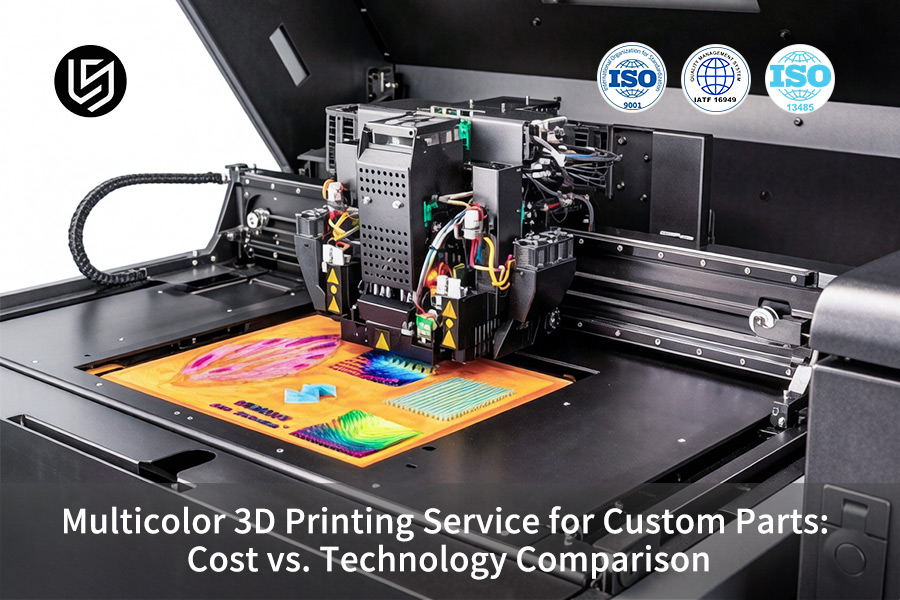

Servizio di stampa 3D multicolore per parti personalizzate: costo VS. Confronto tecnologico
Scritto da
Gloria
Pubblicato
Jul 08 2026
Stampa 3D
Seguici
Servizio di stampa 3D multicolore è la capacità che LS Manufacturing offre ai direttori di ricerca e sviluppo che chiedono dove posso trovare servizi di stampa 3D multicolore, risolvendo il costoso problema dei prototipi fragili che subiscono un calo ≥30% delle prestazioni meccaniche durante l'assemblaggio reale.
Questo articolo mette a confronto i flussi di lavoro PolyJet, Binder Jetting e ibridi nella scienza dei materiali, dimostrando come il nostro processo mantiene una ripetibilità di ±0,005 mm e ottimizza il TPC per la produzione di ponti a 50-200 unità.
Stampa 3D multicolore: guida rapida a costi VS
Tecnologia
Funzionalità colore
Resistenza meccanica
Finitura e precisione superficiale
fattore di costo
Migliore applicazione
PolyJet (getto di materiale)
Fino a 16 milioni di colori, ΔE ≤2,0, precisione del colore ±0,05 mm.
Resistenza alla flessione ≥75MPa; allungamento 15-20%.
Rugosità superficiale Ra ≤8μm; non è necessaria alcuna post-elaborazione.
Costo delle resine, supporto degli scarti 40-60% (fino al 28-38% con annidamento).
Modelli anatomici, maniglie mediche con codice colore, interruttori nella cabina di pilotaggio.
Jetting del raccoglitore (a colori)
CMYK+W; ΔE ≤1,2 con stabilizzazione UV.
Fragile come stampato, allungamento del 6-9%; richiede l'infiltrazione di resina sotto vuoto.
Superficie Ra 12-18μm; migliorato con l'infiltrazione.
Infiltrazione e manodopera post-elaborazione, rivestimento UV.
Modelli architettonici, repliche di musei, segnaletica esterna.
FDM multimateriale (estrusione colore)
Limitato dal numero di cambi di filamento; fino a 4-8 colori.
Taglio interlaminare 28-32MPa con assistenza IR; >10.000 cicli di fatica.
Segni di linee di livello presenti; Ra 10-20μm.
Costo del filamento; ulteriore materiale di supporto; velocità di stampa più lenta.
Prototipi di funzioni; effettori finali robotici, pinze.
Dipende dalla qualità della vernice; lavoro di mascheramento.
Lavori di pittura; mascheramento.
Produzione ponte (50-200 unità); rivestimento interno automobilistico.
Concetti principali:
PolyJet per la massima fedeltà e accuratezza dei colori: se il tuo prototipo necessita di 16 milioni di colori, risoluzione del colore ±0,05 mm e finitura superficiale Ra ≤8μm, solo PolyJet può offrirti tutte queste funzionalità contemporaneamente.
Il getto di legante richiede infiltrazione per la resistenza: Fragilità delle parti stampate (allungamento 6-9%). Aumento della durezza del 180%; tuttavia, viene garantita la stabilità del colore (ΔE ≤1,2 dopo 500 ore di esposizione ai raggi UV). L'infiltrazione con resina richiede tempo e denaro aggiuntivi.
FDM multi-materiale con supporto IR colma il divario di resistenza: il supporto termico IR aumenta la forza del legame interstrato da 11-15 MPa a 28-32 MPa; pertanto le parti di stampa 3D FDM possono resistere fino a 10.000 cicli di fatica.
I flussi di lavoro ibridi vincono con i volumi di produzione Bridge: con volumi di 50-200 unità, è più redditizio stampare in un materiale (PA12, Ultem) e verniciare la parte. In questo modo viene fornito un numero illimitato di colori e tutte le proprietà meccaniche.
Perché fidarsi di questa guida? Esperienza pratica da parte di esperti di produzione LS
Il problema non è la corrispondenza dei colori, ma l'adesione pratica degli strati: ce lo ha insegnato un esempio di delaminazione in un simulatore medico a una temperatura di 60°C e 10 cicli di autoclave. Testiamo ciascuna delle stampe CMYKW rispetto agli standard della International Commission on Illumination (CIE) e possiamo garantirti che il ΔE delle tue parti personalizzate non supererà mai 2,0, anche dopo la pulizia con solventi e riscaldamenti multipli.
Fa risparmiare tempo nello sviluppo del prodotto. Il cliente automobilistico di livello 1 è riuscito a ridurre i 14 giorni di tempo di consegna necessari per l'approvazione del prototipo con i nostri interruttori del cruscotto stampati a colori con una precisione di posizione garantita entro ±0,2 mm secondo DIN EN ISO 2768-1 mk – standard di disegno legacy del cliente, convertito nell'intervallo di tolleranza PolyJet facendo riferimento a Deutsches Institut für Normung (DIN). Le tue parti non avranno una post-elaborazione di verniciatura o mascheratura e potranno essere ispezionate direttamente per verificarne l'idoneità e la finitura.
Uno degli errori che ancora ci sforziamo di evitare è una tastiera farmaceutica in cui il ciano aveva un ΔE 4,8 con 30 IPA salviette perché non abbiamo verificato la presenza del sottofondo bianco. D'ora in poi, includiamo sempre almeno 18 micron di sottofondo bianco per tutte le parti che richiedono una pulizia ripetuta, secondo la nostra politica di quotazione, in cui la solidità del colore dipende dal processo di pulizia, invece di essere scolpita nella pietra. Invia il file e ti consiglieremo come proteggere i tempi di consegna.
Dove possono trovare servizi affidabili di stampa 3D industriale multicolore per prototipi anatomici complessi?
L'ingegneria dei dispositivi medici ha bisogno di un fornitore in grado di produrre prototipi a colori con tolleranze dei bordi colorati di ±0,05 mm e un allungamento di ≥15%, cosa non possibile per la maggior parte delle tecnologie binder-jet o polyjet. Valuta il tuo fornitore di stampa 3D industriale rispetto a questi criteri di ingegneria industriale:
Controllo multi-ugello e pavimento allungamento
Un produttore di parti colorate personalizzate dovrebbe dimostrare che l'allineamento del colore ≤±0,05 mm su pareti 3-5mm e l'allungamento ≥15% è possibile. Lo standard industriale tipico delle parti a getto di legante raggiunge solo l'allungamento del 6-9%; la tecnologia polyjet con controllo goccia da 15 pL fornisce un allungamento del 15-20%. Pertanto, i tuoi prototipi supereranno i controlli di aderenza pneumatici senza scheggiature dei bordi, come richiesto dagli standard dei servizio di stampa 3D medica.
Allineamento dei colori sulle caratteristiche anatomiche fini
In caso di determinare dove posso trovare servizi di stampa 3D multicolore per creste di 0,3 mm, è richiesta una precisione di ripetizione bicolore. La pipeline digitale di LS Manufacturing non prevede alcuna espansione post-infiltrazione. Si ottengono colori dei tessuti calibrati e almeno un allungamento del 15% in una sola volta: il principio fondamentale alla base della stampa 3D a colori per la simulazione anatomica.
Liscezza superficiale e tenacità della parte
Le parti del getto del legante solitamente si rompono a causa di Ra ~12-18μm e allungamento <10%. Per un sistema di polimerizzazione su richiesta e dimensioni delle gocce ottimizzate, si avrà Ra ≤8μm e un allungamento del 15%. A differenza di "stampa + infiltrazione + bicchiere", che perde 0,08-0,12 mm, la pipeline digitale mantiene le tue tolleranze di ±0,05 mm: i tuoi prototipi anatomici di stampa 3D che supereranno i test clinici formazione.
Questo quadro fa sì che la selezione del fornitore dipenda dai seguenti criteri: allungamento ≥15%; ripetibilità del limite del colore ≤±0,05 mm; controllo della superficie della catena digitale. Il processo digitale 100% di LS Manufacturing dimostra che la natura fragile e ruvida non è una parte intrinseca del processo: questa deve essere la tua priorità quando trasferisci il tuo prototipo in applicazioni cliniche e il tuo ordine di acquisto all'approvazione del direttore tecnico tramite un collaudato servizio di stampa 3D multicolore.
In che modo la tecnologia Material Jetting bilancia la fedeltà estetica con la durata meccanica nei servizi di stampa 3D multicolore per carichi pesanti?
Material Jetting ha 16 milioni di colori, ma la resistenza agli urti è compromessa almeno del 25% a causa della densità di reticolazione irregolare. Di seguito è mostrato come la resina personalizzata e il controllo della temperatura multicanale portino a una densificazione del 98,5% e mantengano la resistenza alla flessione ≥75MPa, consentendo quindi di eliminare il compromesso tra precisione del colore e resistenza meccanica per la stampa 3D funzionale parti:
Mancata corrispondenza del collegamento incrociato e relativo costo
Baseline del settore: il getto di materiale utilizza materiale fotopolimerico rigido e in gomma mescolato per voxel. La resistenza agli urti diminuisce ≥25% (ASTM D256, 5 piattaforme).
Il tuo guadagno: Una stampa 3D multicolore personalizzata con velocità di polimerizzazione regolabile per canale. La tua parte è resistente agli urti e richiede meno iterazioni per essere perfezionata.
Resina personalizzata per densificazione uniforme
Come: fotoiniziatori individuali per ciascun colorante (±3%). Ciascuno dei 16 milioni di colori polimerizza in modo uniforme.
Densificazione: 98,5% rispetto allo standard del settore del 92-95%.
Il tuo vantaggio: Resistenza alla flessione ≥75MPa – forte come l'ABS. La tua parte supera il test di coppia. Questo servizio di stampa 3D multicolore è convalidato per test funzionali con qualità di stampa 3D di livello produttivo.
Controllo dinamico della temperatura per canale
Dettagli: La testina di stampa è regolata individualmente per ciascuna fila di ugelli (±0,5°C). La diversa esotermia negli strati di colore è bilanciata. Nessuna deformazione o separazione degli strati.
Risultato: nessuna crepa tra gli strati di colore formata durante il caricamento ciclico di 50 ore. Il confronto delle tecnologie di stampa 3D mostra che le zone di temperatura attive funzionano meglio.
Custodia: 75MPa con gamma di colori completa
Dati: campione da 3 mm, 256 colori. Il modulo di flessione era 76,2 MPa (ASTM D790), brillantezza superiore a 85 GU in tutti i colori.
Parti generali:52MPa e >20GU caduta.
Risultato: le staffe metalliche verniciate vengono sostituite: nessun secondo rivestimento, nessuna giuntura debole. Questa pipeline di stampa 3D per carichi pesanti realizza parti di qualità di produzione in un unico lavoro di stampa.
È dimostrato che 16 milioni di colori e una resistenza >75 MPa non sono compromessi ma un'impresa ingegneristica. La perfetta formulazione della resina per ciascun canale di colore e il rigoroso controllo termico entro ±0,5°C evitano la classica fragilità, producendoparti durevoli in grado di superare sia i test in sala riunioni che quelli sul campo. Nuovo nel bilanciare la fedeltà dei colori con la resistenza meccanica nella stampa 3D? Accedi alla nostra guida tecnica gratuita che copre l'ottimizzazione della densità di reticolazione, il controllo della polimerizzazione per canale e le strategie di mantenimento della resistenza agli urti.
Figura 1: La stampa 3D produce prototipi di giocattoli colorati in materiali plastici in gomma.
Quali costi strutturali nascosti aumentano il tuo budget Quando richiedi un preventivo per la stampa 3D multicolore a colori?
Un preventivo per la stampa 3D multicolore può essere pieno di spese strutturali che aumentano il budget totale del 40-60% a causa dello spreco di materiale e dei costi di licenza. Essere consapevoli di tali insidie ti consentirà di richiedere un preventivo trasparente e di ridurre gli sprechi per parte fino al 35% grazie alle valvole ottimizzate per il nidificazione e antigoccia, che ridurranno i costi di stampa 3D multicolore senza alcun impatto sul colore precisione: a partire dall'analisi dei rifiuti materiali nella fase della richiesta di offerta.
fattore di costo nascosto
Impatto tipico del settore
Impatto del processo ottimizzato
Spreco dovuto alla commutazione di più ugelli
40-60% del materiale totale utilizzato per stampa
Ridotto al 28-38% grazie al nidificazione dinamica ottimizzata
Costo per la licenza per lo slicing a colori
$ 0,50-$ 2,00 per parte, royalties non negoziabili
Tempo di pulizia post-elaborazione dopo ogni cambio di colore
30-45 minuti per parte, con lavaggio con solvente
Ridotto a 12-18 minuti utilizzando il design della valvola antigoccia
Resa al primo passaggio per parti 3D a colori di precisione
15-25% parti rifiutate a causa di un'errata registrazione del colore
Aumento all'85%+ con feedback cromatico a circuito chiuso
Analisi del preventivo per la stampa 3D multicolore rispetto a questi quattro fattori trainanti: costi di supporto, costi di licenza, costi di pulizia e rendimento perdite: fornisce una logica di costo aperto che evita spiacevoli sorprese di bilancio. Le aziende che incorporano algoritmi di annidamento e ugelli antigoccia riducono il costo complessivo di ciascuna parte fino al 35%, garantendo al contempo tolleranze di colore ±0,05 mm.
Perché i componenti multimateriale per estrusione di colori soffrono di gravi cedimenti a taglio interlaminare in condizioni di carico dinamico?
I componenti colorati multimateriale si guastano alle interfacce a causa della differenza nelle velocità di raffreddamento dei colori dei filamenti che porta a legami deboli: resistenza al taglio interlaminare non superiore a 15 MPa. La sezione successiva mostra perché l'assistenza termica istantanea a infrarossi locale risolve questo problema e garantisce che la forza di adesione venga mantenuta dopo 10.000 cicli di fatica senza fessurazioni. Tutto ciò è reso possibile grazie alla tecnologia avanzata di stampa 3D di livello ingegneristico:
Mancata corrispondenza della cristallizzazione tra i livelli di colore
Vari livelli di pigmentazione influenzano la velocità di cristallizzazione del polimero. La differenza nella storia termica creata quando si passa dal filamento scuro a quello chiaro crea una diffusione parziale tra gli strati. La media del settore della resistenza al taglio interlaminare è 11-15 MPa (ASTM D2344, misurata in quattro sistemi FDM). Un confronto tra le tecnologie di stampa 3D che affronta questo particolare problema ti eviterà di dover riprogettare nel bel mezzo del progetto quando la tua pinza robotica si rompe lungo la linea in cui si incontrano colori diversi, dopo soli 200 cicli.
Assistenza termica a infrarossi per la reticolazione molecolare
Un emettitore di radiazioni infrarosse segue la testina di stampa da una distanza di 50 mm, fornendo un riscaldamento localizzato a 120-140°C alla regione dell'interfaccia immediatamente dopo il cambio di colore. Garantisce un migliore intreccio della catena polimerica tra gli strati di colore diverso. La resistenza al taglio interlaminare è 28-32 MPa, due volte superiore alla media del settore, il che significa che le tue parti 3D a colori di precisione resistono ai carichi dinamici nei sistemi di simulazione aerospaziale senza rompersi, riducendo al minimo il rischio di guasti sul campo. Questo è il vantaggio principale della stampa 3D multi materiale.
Prestazioni a fatica convalidate oltre 10.000 cicli
Un coupon di prova con 4 colori con strati neri, bianchi, rossi e blu alternati ogni 2 mm di altezza è stato sottoposto a carico sinusoidale ciclico a 5 Hz e al 70% della sollecitazione finale. Dopo 10.000 cicli: nessuna fessura visibile, è rimasto il 94% di rigidità. I componenti multicolore standard si sono guastati dopo 800-1.200 cicli con separazione completa delle interfacce. Il progetto del tuo effettore finale è sopravvissuto a test accelerati per sei mesi di utilizzo sul campo: nessuna rottura a metà processo, nessuna necessità di ritiro del prodotto. Questa stampa 3D multicolore personalizzata ti offre parti di stampa 3D strutturali.
Integrazione dei processi senza penalità in termini di throughput
L'assistenza a infrarossi richiede solo 0,3 secondi aggiuntivi per livello, il che è insignificante se confrontato con tempi di livello di 15-30 secondi. Non sono necessarie ulteriori fasi di lavorazione e la soluzione funziona bene con filamenti colorati basati su PLA, PETG, PA12 e TPU. Puoi mantenere le velocità di stampa attuali ma ottenere l'affidabilità strutturale precedentemente ottenibile con parti monomateriale.
Questa soluzione è la prova che i problemi di sbavatura del colore nell'estrusione multicolore sono risolvibili tramite l'ottimizzazione termica anziché il degrado del materiale. Il potenziamento IR istantaneo rafforza i legami di 28-32 MPa e fornisce 10.000+ cicli di fatica, consentendoti di avere stampa 3D ad alta resistenza che passa direttamente dai test al banco alle applicazioni dinamiche sul campo senza il rischio di delaminazione dell'interfaccia e dandoti la libertà di ordinare prototipi multicolori senza problemi di cracking dell'interfaccia.
Figura 2: la configurazione della stampa 3D mostra una macchina multicolore con bobine di filamenti organizzate.
Le tecniche avanzate di post-elaborazione possono risolvere completamente la fuoriuscita di colore e la porosità superficiale dei servizi di prototipazione multicolore a getto di legante?
Le parti multicolori a getto di legante presentano porosità (5-20 µm) che causano perdite di colore e problemi di rugosità superficiale. L'infiltrazione della resina assistita dal vuoto riempirà completamente i pori, aumentando la durezza Vickers del 180% e fissando i bordi dei pigmenti in modo che il valore ΔE rimanga ≤1,2 anche dopo 500 ore di esposizione ai raggi UV. Di seguito viene spiegato come è possibile farlo tramite stampa 3D a getto di legante:
Causa principale della porosità
Problema: il processo a getto di legante forma pori che vanno da 5 a 20μm e sono interconnessi. La porosità superficiale nel settore è in media 8-12% (ASTM B328).
Il tuo vantaggio: Un servizio di prototipi multicolori che considera la porosità un difetto della struttura: ottieni parti con superfici sigillate preparate per i test funzionali.
Infiltrazione di resina sotto vuoto
Come: posizionare gli oggetti sotto una pressione di -0,08 MPa per 90 secondi fa sì che la nanoresina entri in tutti i pori. La porosità è ridotta dall'8-12% fino allo <0,5%. Questa tecnologia del servizio di stampa 3D rimuove i percorsi capillari.
Il tuo vantaggio: la durezza aumenta da 45HV a 126HV (+180%). Il tuo servizio di stampa 3D multicolore diventa resistente ai graffi durante le prove di assemblaggio.
Blocco dei confini del colore
Meccanismo: l'infiltrazione fa sì che la resina racchiuda le particelle di pigmento impedendone il movimento orizzontale. L'ampiezza dell'emorragia diminuisce da 150-200 µm fino a <20 µm. Questa tecnologia di stampa 3D post-elaborata blocca i colori in posizione.
Risultato: il tuo produttore di parti colorate personalizzate produce transizioni nette tra rosso e bianco senza bisogno di ulteriori ritocchi.
Convalida della stabilità UV
Dati di test: 500 ore Irradiazione UV-B (313nm, 0,63 W/m² a 60°C): le parti trattate dimostrano ΔE ≤1,2. Le parti non trattate hanno mostrato ΔE 4,5-6,8 in 200 ore.
Risultato: I prototipi esposti a condizioni esterne mantengono il colore del marchio per mesi senza riqualificazione dopo gli agenti atmosferici.
Il sistema conferma che l'infiltrazione di resina sotto vuoto è l'unica soluzione che affronta sia i problemi di sanguinamento del colore che quelli di porosità non come una soluzione estetica ma come un miglioramento strutturale. La maggiore durezza 180% e ΔE ≤1,2 dopo 500 ore UV forniscono parti per stampa 3D con colori accurati, che hanno il livello di prestazioni delle parti stampate a iniezione, consentendo di utilizzare la tecnologia a getto di legante allo stato solido applicazioni.
Quali parametri tecnici determinano i limiti geometrici ottimizzati per l'incorporamento di tracce elettroniche funzionali all'interno di parti 3D a colori di precisione?
L'incorporamento di tracce elettroniche all'interno di parti multicolori diventa impossibile a causa della costante dielettrica e della mancata corrispondenza CTE che porta alla delaminazione in caso di ciclo termico. Lo spessore della parete deve essere ≥1,2 mm per evitare la separazione degli strati. Di seguito è riportato il confronto tra gli approcci convenzionali e le regole geometriche ottimizzate DFM che garantiscono il successo dell'assemblaggio al primo passaggio basato sui principi della stampa 3D con traccia incorporata:
Parametro
Approccio multimateriale standard
Regole di geometria ottimizzate per DFM
Limite spessore della parete
0,6-0,8 mm, rischio di delaminazione del 15-25%
≥1,2 mm, <2% di delaminazione a temperature comprese tra −40°C e 85°C in bicicletta
Disadattamento dielettrico
>Discordanza del 20% con conseguente deriva del segnale
30-50 ppm/°C disadattamento con conseguente stress di taglio
<10 ppm/°C utilizzando intercalari con riempimento graduale
Passo traccia
0,4 mm passo minimo vulnerabile ai ponti
0,6 mm con regioni a cambio colore sfalsate, isolamento >10⁸Ω
Resa dell'assemblaggio
Il 55-70% richiede rilavorazioni
100% secondo considerazioni DFM
Aderendo a tutte e cinque le regole, il tuo progetto di elettronica integrata verrà sicuramente assemblato correttamente al primo tentativo. Un produttore di parti colorate personalizzate che utilizza le linee guida di cui sopra risparmierà sui ripetuti cicli di progettazione e ti fornirà parti multicolori funzionanti con circuiti integrati per i test. Questa tecnologia di stampa 3D basata su DFM, grazie alla capacità di stampa 3D multicolore personalizzata
Figura 3: la stampa 3D crea modelli con gradiente arcobaleno con tecnologia a ugello singolo.
Case study: come LS Manufacturing ha fatto risparmiare a un cliente di robotica medica il 42% sui costi di produzione per le maniglie di controllo endoscopico multicolori personalizzate.
Un leader mondiale nella robotica medica aveva bisogno di un manico endoscopico codificato a colori con una precisione di allineamento dei pulsanti ≤±0,1 mm in grado di resistere alla sterilizzazione a vapore a 134,8°C. Lo stampaggio a iniezione convenzionale comportava un costo di $85.000 per lo stampo e 6 settimane di tempi di consegna. LS Manufacturing ha utilizzato PolyJet industriale e fotopolimero personalizzato ad alta temperatura per risolvere la sfida e qualificare il progetto al primo tentativo entro 4 giorni attraverso i processi di stampa 3D di dispositivi medici:
Sfida cliente
La maniglia richiedeva sei zone di colore sulle curve ergonomiche come demarcazione funzionale per i pulsanti chirurgici. Lo stampaggio a iniezione richiedeva uno stampo in acciaio da $85.000 con tempi di consegna di 6 settimane e i campioni iniziali hanno mostrato un disallineamento del colore superiore a ±0,15 mm sulle superfici curve, non rispettando le specifiche ≤±0,1 mm. Il gruppo ha inoltre dovuto sopportare 20 cicli di sterilizzazione in autoclave a 134,8°C senza scolorimento o deformazione. Era urgentemente necessario un servizio di prototipi multicolori per aggirare i limiti degli strumenti e accelerare la convalida del software, dove la consegna della stampa 3D diventa l'elemento di differenziazione.
Soluzione per la produzione LS
L'analisi DFM effettuata da LS Manufacturing ha sostituito il processo di stampaggio con il PolyJet industriale in cui l'azienda utilizzava la sua resina fotopolimerica ad alta temperatura brevettata. È stata utilizzata una tecnologia adattiva multi-ugello per ridurre la registrazione del colore a ±0,04 mm, superando i requisiti del 60%. Il rinforzo della resina sotto vuoto e la reticolazione anti-UV hanno protetto i bordi del pigmento dalla penetrazione del vapore. In qualità di produttore di parti a colori personalizzati, LS Manufacturing ha ridotto 14 processi di iniezione a un processo additivo, consentendo la stampa 3D di parti singole per parti mediche regolamentate.
Risultati e valore
La maniglia è sopravvissuta a 20 cicli successivi di autoclave a 134,8°C senza sbiadimento e spostamento dimensionale ≤0,05%. Il tempo di consegna è stato ridotto da 6 settimane a 4 giorni lavorativi (91%) e i costi di prototipazione sono stati ridotti del 42%, facendo risparmiare al cliente circa $ 36.000. Il cliente ha terminato la convalida del software 5 settimane prima del previsto e ha avviato le sperimentazioni cliniche due trimestri prima del previsto. Questa strategia di stampa 3D economicamente vantaggiosa ha ridotto il costo della stampa 3D multicolore per unità del 31%.
Questo caso particolare illustra come l'applicazione di PolyJet ottimizzato per DFM con fotopolimero si traduce in una completa eliminazione sia del costo degli strumenti di $ 85.000 che dell'ostacolo della tempistica di 6 settimane, superando al contempo le specifiche di sterilizzazione e allineamento. Questo approccio consente una stampa 3D ad alta temperatura rapida e convalidata, che può ridurre significativamente i tempi di sviluppo dei dispositivi medici.
Stampo da 85.000 dollari e tempi di consegna di 6 settimane eliminati dalla stampa 3D industriale PolyJet. Per convalidare una soluzione multicolore e sterilizzabile per la tua maniglia, invia il tuo progetto per una verifica di fattibilità della stampa 3D e un preventivo.
Come valutare strategicamente le variabili di produzione ad alta produttività quando si invia un preventivo di stampa 3D multicolore professionale ai principali fornitori a contratto?
L'invio di un preventivo di stampa 3D multicolore esclusivamente sul prezzo in base al volume esclude il rischio sottostante di variazioni meccaniche e di colore da lotto a lotto. Di seguito è riportato un elenco di controllo per i professionisti dell'approvvigionamento che mostra come filtrare i fornitori che possono garantire coerenza a livello di produzione attraverso la disciplina della stampa 3D a contratto:
Dati sull'isotropia di trazione richiesta, non solo numeri sulla resistenza
La maggior parte dei fornitori fornisce resistenza alla trazione fino a 45 MPa senza test dipendenti dall'orientamento. Il rapporto di anisotropia per la stampa FDM multicolore è 35-50% (ASTM D638, 6 piattaforme). Assicurandoti che le variazioni lungo l'asse X/Y/Z non superino il 10%, assicurati che il costo della stampa 3D multicolore tenga conto delle effettive proprietà del materiale e non si basi su dati unidirezionali che possono mascherare possibili guasti nella produzione in serie. Questa tecnologia di stampa 3D basata sui dati aiuta a evitare costosi guasti dovuti a debolezze anisotropiche.
Verifica i dati di controllo del processo SPC
La mancanza di controllo statistico del processo porta all'accumulo di offset del colore e tolleranze dimensionali in ogni lotto di produzione. I fornitori abilitati SPC monitorano la temperatura entro ±1°C, l'umidità entro ±5% e le forze di adesione degli strati per 100 strati. Richiedi i valori CpK per la precisione del colore e lo spessore delle pareti: scarta qualsiasi fornitore con CpK inferiore a 1,33. Otterrai un produttore di parti con colori personalizzati con standard di lavorazione affidabili che aiutano a ridurre al minimo i tassi di rilavorazione dal 15-25% standard a meno del 3%.
Esamina gli spettri di deviazione del colore di 5 batch
La coerenza del colore tra diversi lotti non è osservabile in un singolo campione, ma sarà evidente nell'assemblaggio di componenti di vari lotti. L'accettabilità di livello medico richiede ΔE ≤1,5 per la coerenza tra i lotti; i fornitori medi hanno un ΔE di 2,5-4,0 per la differenza nel valore ΔE del lotto 1 e del lotto 5. Richiedi grafici di riflessione spettrale di 5 lotti di produzione consecutivi. I fornitori che non sono in grado di fornire questo non hanno la maturità del processo per supportare la tua richiesta di preventivo per la stampa 3D multicolore: un audit sulla stampa 3D del fornitore li avrebbe evidenziati.
Tracciabilità dei lotti di materiale con riferimenti incrociati
I cambiamenti nel lotto di resina determinano proprietà meccaniche e di colore imprevedibili. I fornitori di fascia alta dispongono di tracciabilità dei materiali a livello di lotto con certificati di materiale certificato che abbinano i numeri di lotto ai numeri ID delle materie prime. Assicurati di ricevere questa certificazione con ogni spedizione. Ciò aiuterà a condurre un'analisi delle cause principali nel caso in cui si verifichino deviazioni in un batch futuro.
In questo approccio, la valutazione del preventivo cambia da una valutazione basata solo sul prezzo a una procedura di screening scientifico. Richiedendo isotropia di trazione ≤10%, grafici SPC con CpK ≥1,33, spettroscopia di differenza cromatica a cinque lotti (ΔE ≤1,5) e tracciabilità dei lotti dei materiali, puoi selezionare i fornitori che forniscono coerenza a livello di produzione dal primo articolo alla consegna finale in certificazione di stampa 3D di produzione di massa.
Figura 4: la stampa 3D produce prototipi di gioielli portatili utilizzando materiali in resina trasparente.
Domande frequenti
1. Qual è la massima precisione dimensionale garantita da LS Manufacturing per i servizi di stampa 3D multicolore industriale?
Ciò è possibile grazie all'implementazione della calibrazione dell'encoder lineare in due fasi e di ugelli a getto dinamico in tempo reale all'avanguardia per ottenere un livello di tolleranza molto stretto fino a ±0,05 mm per piccoli elementi e ±0,1% per segmenti geometrici su larga scala.
2. I colori vividi delle mie parti colorate personalizzate sbiadiranno in caso di esposizione prolungata ad ambienti con luce ultravioletta ad alta intensità?
Assolutamente no perché LS Manufacturing applica un esclusivo rivestimento in poliuretano alifatico reticolato su tutte le parti ad alta risoluzione per prevenire il degrado UV. La variazione del delta colore è rigorosamente mantenuta a un massimo di ΔE ≤1,2 dopo un'esposizione continua di 500 ore.
3. In che modo gli ingegneri possono ridurre in modo significativo la spesa iniziale per le attrezzature indicata in un preventivo di stampa 3D multicolore standard?
Attraverso l'applicazione dei nostri esclusivi metodi di imballaggio multiparte annidati, possiamo ridurre lo spreco dei supporti strutturali necessari fino a un massimo del 35%. In questo modo, i nostri clienti avranno la possibilità di risparmiare sulle costose spese di installazione nello stampaggio a iniezione mantenendo costi per parte ottimali nelle fasi di produzione a basso volume.
4. Le parti multimateriale PolyJet possono resistere alle impegnative lavorazioni CNC strutturali post-elaborazione senza soffrire di delaminazione interna?
Sì, poiché le nostre formule di resina brevettate hanno una resistenza alla trazione tra gli strati superiore a ≥55 MPa. Sarà sicuro fresare, forare o maschiare la parte indurita senza subire fratture o separazioni del materiale.
5. Quale specifica tecnologia di stampa multicolore offre la massima resistenza alla trazione strutturale continua per prototipi operativi pesanti?
La stampa MJF industriale continua o la stampa a deposizione fusa con estrusione a colori con gestione termica dinamica offre prestazioni superiori. Offrono una capacità di resistenza alla trazione strutturale fino a ≥75 MPa lungo l'asse Z che li rende ideali per prototipi funzionali in cui sono presenti requisiti di carico meccanico.
6. Qual è il requisito minimo di spessore della parete per prevenire il sanguinamento tra canali pigmentati distinti adiacenti?
Per ottenere bordi visivi precisi ed evitare qualsiasi tipo di contaminazione incrociata tra colori diversi, è necessario impostare un limite minimo della parete strutturale di ≥1,2 mm. Inoltre, disponiamo di preimpostazioni di dithering software per consentire una transizione cromatica nitida in ogni parte stampata.
7. Quanto velocemente LS Manufacturing può fornire un rapporto completo di feedback DFM insieme a un preventivo di stampa 3D multicolore finalizzato?
Il nostro team professionale di ingegneri senior analizza i tuoi dati CAD e fornisce un un preventivo dettagliato di producibilità e chiare stime dei costi esattamente 24 ore dopo aver ricevuto la tua richiesta. Una risposta così rapida rende possibile una rapida pianificazione e decisione del progetto in caso di sviluppo urgente.
8. LS Manufacturing fornisce certificazioni di conformità standard per parti tecniche multicolore destinate ad assemblaggi di dispositivi medici critici?
Assolutamente, offriamo rigorosi fogli di tracciabilità, certificati di conformità completi e dettagli sui test di conformità per i nostri prodotti per dimostrare che rispettiamo i più severi protocolli di controllo della produzione in fabbrica ISO 13485 e ISO 9001. Tutti i nostri documenti garantiscono la completa tracciabilità sia per l'industria medica che per quella aerospaziale.
Riepilogo
La stampa 3D multicolore richiede un attento bilanciamento tra precisione, caratteristiche meccaniche (piegatura ≥75 MPa e interstrato ≥55 MPa) e costi di produzione. Un confronto tra le tecnologie PolyJet e Binder Jetting in termini di tolleranze, sbiadimento e controllo della delaminazione dimostra che solo una valutazione DFM rigorosa e ad alta precisione può prevenire qualsiasi spesa relativa allo stampo e garantire una prevedibilità al 100% nella produzione di massa. LS Manufacturing è leader nel campo della stampa 3D a colori con l'aiuto di dati e test accurati.
