خدمة الطباعة ثلاثية الأبعاد متعددة الألوان للأجزاء المخصصة: التكلفة مقابل. مقارنة التكنولوجيا

خدمة الطباعة ثلاثية الأبعاد متعددة الألوان هي القدرة التي توفرها شركة LS Manufacturing لمديري البحث والتطوير الذين يسألون أين يمكنني العثور على خدمات الطباعة ثلاثية الأبعاد متعددة الألوان، مما يحل المشكلة المكلفة للنماذج الأولية الهشة التي تعاني من انخفاض بنسبة ≥30% في الأداء الميكانيكي أثناء التشغيل الحقيقي التجميع.

تقيس هذه المقالة سير عمل PolyJet وBinder Jetting والهجين عبر علوم المواد، مما يوضح كيف تحمل عمليتنا ±0.005mm إمكانية التكرار وتحسين TPC لإنتاج الجسر عند 50-200 وحدة.

الطباعة ثلاثية الأبعاد متعددة الألوان: المرجع السريع للتكلفة مقابل التكنولوجيا

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 427.156 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> التكنولوجيا إمكانية الألوان القوة الميكانيكية تشطيب السطح ودقته محرك التكلفة أفضل تطبيق PolyJet (نفث المواد)​ ما يصل إلى 16 مليون لون، ΔE ≥2.0، دقة الألوان ±0.05 مم. قوة الانثناء ≥75MPa; استطالة 15-20%. خشونة السطح Ra ≥8μm; لا حاجة للمعالجة اللاحقة. تكلفة الراتنجات ودعم النفايات 40-60% (تصل إلى 28-38% مع التداخل). نماذج تشريحية، ومقابض طبية مرمزة بالألوان، ومفاتيح قمرة القيادة. نفث الموثق (باللون الكامل)​ CMYK+W; ΔE ≥1.2 مع تثبيت الأشعة فوق البنفسجية. هش عند الطباعة، 6-9% استطالة؛ يتطلب تسلل الراتنج الفراغي. السطح Ra 12-18μm; تحسنت مع التسلل. عمل التسلل وما بعد المعالجة، طلاء للأشعة فوق البنفسجية. النماذج المعمارية، النسخ المقلدة للمتاحف، اللافتات الخارجية. FDM متعدد المواد (بثق اللون)​ محدود بعدد تغييرات الفتيل؛ ما يصل إلى 4-8 ألوان. مقص بين الصفائح 28-32MPa بمساعدة الأشعة تحت الحمراء؛ > 10,000 دورة تعب. علامات خطوط الطبقة موجودة؛ Ra 10-20μm. تكلفة الشعيرة؛ مواد دعم إضافية؛ سرعة طباعة أبطأ. النماذج الأولية للوظيفة؛ المؤثرات النهائية الروبوتية، القابضون. سير العمل المختلط (طباعة + طلاء) ألوان غير محدودة؛ تطابق ΔE ≥1.0. خصائص القاعدة مواد الطباعة ثلاثية الأبعاد التي تم الاحتفاظ بها (PA12، Ultem). يعتمد على جودة الطلاء؛ عمل اخفاء. أعمال الرسم؛ اخفاء. إنتاج التجسير (50-200 وحدة); الديكور الداخلي للسيارات.

النصائح الرئيسية:

• PolyJet للحصول على أعلى دقة ودقة للألوان: في حالة أن النموذج الأولي الخاص بك يحتاج إلى 16 مليون لون، ودقة ألوان ±0.05 مم وتشطيب سطح Ra ≥8μm، فإن PolyJet فقط هي التي يمكنها أن توفر لك كل هذه الميزات في مرة واحدة.
• يتطلب نفث الرابط تسللًا من أجل القوة: هشاشة الأجزاء المطبوعة (الاستطالة 6-9%). زيادة في الصلابة بنسبة 180%؛ ومع ذلك، يتم توفير ثبات اللون (ΔE ≥1.2 بعد التعرض للأشعة فوق البنفسجية لمدة 500 ساعة). يتطلب التسلل بالراتنج وقتًا ومالًا إضافيًا.
• FDM متعدد المواد مع مساعدة الأشعة تحت الحمراء يسد فجوة القوة: تعمل المساعدة الحرارية للأشعة تحت الحمراء على زيادة قوة رابطة الطبقات البينية من 11-15 ميجا باسكال إلى 28-32 ميجا باسكال؛ وبالتالي فإن اللون أجزاء الطباعة ثلاثية الأبعاد FDM يمكنها تحمل ما يصل إلى 10000 دورة إجهاد.
• يحقق سير العمل المختلط نجاحًا في أحجام إنتاج Bridge: في أحجام 50-200 وحدة، يكون من المربح أكثر الطباعة في مادة واحدة (PA12, Ultem) وطلاء الجزء. بهذه الطريقة، يتم توفير عدد غير محدود من الألوان وجميع الخصائص الميكانيكية.

لماذا تثق بهذا الدليل؟ الخبرة العملية من خبراء التصنيع في LS

المشكلة ليست في مطابقة الألوان ولكن في التصاق الطبقة عمليًا - مثال على التصفيح في جهاز محاكاة طبي تحت درجة حرارة 60 درجة مئوية و10 دورات للأوتوكلاف علمنا ذلك. نحن نختبر كل نسخة من مطبوعات CMYKW وفقًا لمعايير اللجنة الدولية للإضاءة (CIE) ويمكننا أن نضمن لك أن ΔE للأجزاء المخصصة لن تتجاوز مطلقًا 2.0، حتى بعد المسح بالمذيبات والتسخين المتعدد.

يوفر الوقت الذي تقضيه في تطوير منتجك. تمكن عميل السيارات من المستوى الأول من تقليل 14 يومًا من المهلة اللازمة للموافقة على النموذج الأولي باستخدام مفاتيح قمرة القيادة المطبوعة بالألوان مع دقة موضع مضمونة في حدود ±0.2 مم لكل DIN EN ISO 2768-1 mk - معيار الرسم القديم للعميل، والذي تم تحويله إلى نطاق تحمل PolyJet من خلال الرجوع إلى المعهد الألماني للعلوم (DIN). لن تخضع الأجزاء الخاصة بك إلى معالجة لاحقة للطلاء أو الإخفاء ويمكن فحصها مباشرة للتأكد من ملاءمتها وشكلها النهائي.

أحد الأخطاء التي ما زلنا نبذل قصارى جهدنا لتجنبها هو لوحة المفاتيح الصيدلانية حيث كان اللون السماوي ΔE 4.8 مع مناديل 30 IPA لأننا لم نتحقق من وجود الطبقة السفلية البيضاء. من الآن فصاعدًا، نقوم دائمًا بتضمين ما لا يقل عن 18 ميكرون من الطبقة السفلية البيضاء لجميع الأجزاء التي تتطلب تنظيفًا متكررًا، وفقًا لسياسة الاقتباس، والتي يعتمد فيها ثبات الألوان على عملية التنظيف التي تقوم بها، بدلاً من وضعها في الحجر. يرجى إرسال الملف، وسننصحك بكيفية حماية المهلة الزمنية الخاصة بك.

أين يمكن لمهندسي الأجهزة الطبية العثور على خدمات طباعة ثلاثية الأبعاد صناعية متعددة الألوان موثوقة للنماذج التشريحية المعقدة؟

تحتاج هندسة الأجهزة الطبية إلى بائع قادر على تصنيع نماذج أولية كاملة الألوان مع تفاوتات في الحدود اللونية ±0.05 مم واستطالة ≥15%، وهو أمر غير ممكن لمعظم تقنيات نفث المواد أو polyjet. قم بتقييم مورد الطباعة ثلاثية الأبعاد الصناعية وفقًا لمعايير الهندسة الصناعية التالية:

تحكم متعدد الفوهات وأرضية الاستطالة

يجب على الشركة المصنعة لأجزاء الألوان المخصصة أن تثبت إمكانية محاذاة الألوان ±±0.05mm على الجدران 3-5mm والاستطالة ≥15%. يصل معيار الصناعة النموذجي لأجزاء المادة الرابطة إلى 6-9% فقط من الاستطالة؛ توفر تقنية polyjet مع التحكم في السقوط بمقدار 15 pL استطالة 15-20%. وبالتالي، ستجتاز نماذجك الأولية فحوصات ملاءمة الهواء دون تقطيع الحواف، كما هو مطلوب بموجب معايير خدمة الطباعة الطبية ثلاثية الأبعاد.

محاذاة الألوان في السمات التشريحية الدقيقة

في حالة تحديد أين يمكنني العثور على خدمات الطباعة ثلاثية الأبعاد متعددة الألوان لحواف 0.3 مم، يتطلب دقة تكرار ثنائية اللون. لا يوفر خط الأنابيب الرقمي من LS Manufacturing أي توسع بعد التسلل. يحصل المرء على ألوان أنسجة تمت معايرتها واستطالة لا تقل عن 15% مرة واحدة - وهو المبدأ الأساسي وراء الطباعة ثلاثية الأبعاد بالألوان الكاملة للمحاكاة التشريحية.

سلاسة السطح وصلابة الأجزاء

عادةً ما تنكسر أجزاء نفث الرابط بسبب Ra ~12-18μm والاستطالة <10%. للحصول على نظام معالجة حسب الطلب وحجم قطرة مضبوط، سيكون لديك استطالة Ra ≥8μm و15%. على عكس "الطباعة + التسلل + البهلوان"، التي تفقد 0.08-0.12 مم، تحافظ خطوط الأنابيب الرقمية على التفاوتات التي تبلغ ±0.05 مم - الطباعة التشريحية ثلاثية الأبعاد النماذج الأولية التي ستجتاز التدريب السريري.

<اقتباس>

يجعل هذا الإطار اختيار البائع يعتمد على المعايير التالية: الاستطالة ≥15%؛ تكرار حدود اللون ± ± 0.05 مم ؛ التحكم في سطح السلسلة الرقمية. تثبت العملية الرقمية بنسبة 100% من LS Manufacturing أن الطبيعة الهشة والخشنة ليست جزءًا متأصلًا من العملية - ويجب أن تكون هذه أولويتك عند نقل النموذج الأولي الخاص بك إلى التطبيقات السريرية وطلب الشراء للحصول على موافقة المدير الفني عبر خدمة طباعة ثلاثية الأبعاد متعددة الألوان.

كيف تعمل تقنية نفث المواد على الموازنة بين الدقة الجمالية والمتانة الميكانيكية في خدمات الطباعة ثلاثية الأبعاد شديدة التحمل ومتعددة الألوان؟

يحتوي نفث المواد على 16 مليون لون، إلا أن قوة التأثير تتعرض للخطر عند 25% على الأقل بسبب كثافة الوصلات المتشابكة غير المتساوية. يظهر أدناه كيف يؤدي الراتنج المخصص والتحكم في درجة الحرارة متعدد القنوات إلى تكثيف 98.5% والحفاظ على قوة الانحناء ≥75MPa، مما يسمح لك بالتخلص من المفاضلة بين دقة الألوان والمتانة الميكانيكية الطباعة الوظيفية ثلاثية الأبعاد الأجزاء:

عدم تطابق الارتباط المتبادل وتكلفته

• خط الأساس للصناعة: يستخدم نفث المواد خلط مادة البوليمر الضوئي الصلبة والمطاطية لكل فوكسل. تقل مقاومة الصدمات بنسبة ≥25% (ASTM D256، 5 منصات).
• مكاسبك: طباعة ثلاثية الأبعاد مخصصة متعددة الألوان مع سرعة معالجة قابلة للتعديل لكل قناة. الجزء الخاص بك مقاوم للصدمات ويتطلب تكرارات أقل للوصول إلى الكمال.

راتينج مخصص للتكثيف الموحد

1. الكيفية: مُبدِّلات ضوئية فردية لكل صبغة (±3%). يتم معالجة كل لون من 16 مليون من الألوان بالتساوي.
2. الكثافة: 98.5% مقابل معيار الصناعة 92-95%.
3. فائدتك: مقاومة الانثناء ≥75MPa - بقوة ABS. الجزء الخاص بك يجتاز اختبار عزم الدوران. تم التحقق من صحة خدمة الطباعة ثلاثية الأبعاد متعددة الألوان هذه للاختبار الوظيفي بجودة الطباعة ثلاثية الأبعاد بدرجة الإنتاج.

التحكم الديناميكي في درجة الحرارة لكل قناة

• التفاصيل: يتم تنظيم رأس الطباعة بشكل فردي لكل صف من الفوهات (±0.5 درجة مئوية). تكون الحرارة الطاردة المختلفة في طبقات الألوان متوازنة. لا يوجد اعوجاج أو انفصال بين الطبقات.
• النتيجة: لا تتشكل أي تشققات بين طبقات الألوان أثناء التحميل الدوري لمدة 50 ساعة. تُظهر مقارنة تقنيات الطباعة ثلاثية الأبعاد أن مناطق درجات الحرارة النشطة تعمل بشكل أفضل.

العلبة: 75 ميجا باسكال مع مجموعة ألوان كاملة

1. البيانات: 3 مم عينة، 256 لونًا. كان معامل الانثناء 76.2MPa (ASTM D790)، ولمعان أكبر من 85 GU بجميع الألوان.
2. الأجزاء العامة: 52MPa و>20GU سقوط.
3. النتيجة: تم استبدال الأقواس المعدنية المطلية - بدون طلاء ثانٍ أو وصلات ضعيفة. يعمل خط أنابيب الطباعة ثلاثية الأبعاد للخدمة الشاقة على إنتاج أجزاء عالية الجودة في مهمة طباعة واحدة.

<اقتباس>

لقد ثبت أن 16 مليون لون وقوة >75MPa ليست مقايضات ولكنها إنجاز هندسي. تركيبة راتينج مثالية لكل قناة لون وتحكم حراري محكم في حدود ±0.5 درجة مئوية لتجنب الهشاشة الكلاسيكية - إنتاج أجزاء متينة لاجتياز اختبارات مجلس الإدارة والاختبارات الميدانية. هل أنت جديد في تحقيق التوازن بين دقة الألوان والمتانة الميكانيكية في الطباعة ثلاثية الأبعاد؟ يمكنك الوصول إلى دليلنا الفني المجاني الذي يغطي تحسين كثافة الوصلات المتشابكة والتحكم في المعالجة لكل قناة وإستراتيجيات الاحتفاظ بقوة التأثير.

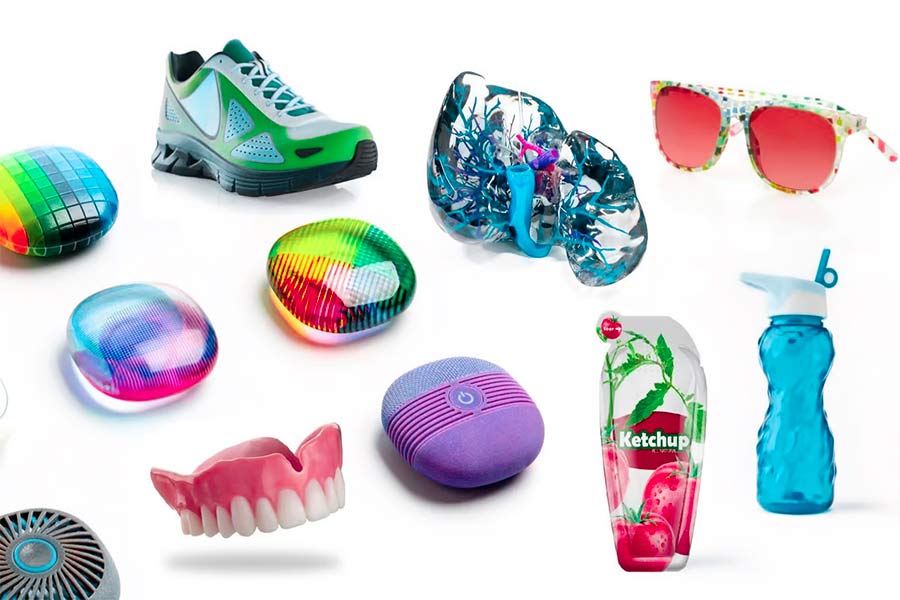

الشكل 1: الطباعة ثلاثية الأبعاد تصنع نماذج أولية للألعاب الملونة من مواد بلاستيكية مطاطية.

ما هي التكاليف الهيكلية الخفية التي تزيد من ميزانيتك عند طلب عرض أسعار للطباعة ثلاثية الأبعاد بالألوان الكاملة والمتعددة الألوان؟

قد يكون عرض أسعار الطباعة ثلاثية الأبعاد متعدد الألوان مليئًا بالنفقات الهيكلية التي تزيد إجمالي الميزانية بنسبة 40-60% بسبب هدر المواد وخفض رسوم الترخيص. إن إدراك مثل هذه المخاطر سيمكنك من طلب عرض أسعار شفاف وتقليل هدر الجزء الواحد بما يصل إلى 35% من خلال صمامات متداخلة وصمامات مانعة للتنقيط، مما سيقلل من الطباعة ثلاثية الأبعاد متعددة الألوان التكلفة دون التأثير على دقة الألوان - بدءًا من تحليل نفايات المواد في مرحلة طلب عرض الأسعار.

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 225.641 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> محرك التكلفة المخفي التأثير النموذجي للصناعة التأثير الأمثل للعملية الهدر الناتج عن التبديل متعدد الفوهات 40-60% من إجمالي المواد المستخدمة لكل طبعة تم التخفيض إلى 28-38% من خلال التداخل الديناميكي المحسّن رسوم ترخيص التقطيع بالألوان الكاملة 0.50 دولار - 2.00 دولار للجزء الواحد، حقوق ملكية غير قابلة للتفاوض تم إلغاء رسوم الترخيص من خلال أداة التقطيع الداخلية الخاصة، ولا خوارزمية التقطيع الطباعة ثلاثية الأبعاد​ لم تعد رسومًا وقت التنظيف بعد العملية بعد كل مفتاح لون 30-45 دقيقة لكل جزء، مع الغسيل بالمذيبات تم التقليص إلى 12-18 دقيقة باستخدام تصميم صمام مانع للتنقيط عائد التمريرة الأولى للأجزاء ثلاثية الأبعاد ذات الألوان الدقيقة 15-25% تم رفض الأجزاء بسبب خطأ في تسجيل الألوان تمت الزيادة إلى 85%+ مع تعليقات الألوان ذات الحلقة المغلقة <اقتباس>

تحليل عرض أسعار الطباعة ثلاثية الأبعاد متعددة الألوان مقابل هذه العوامل الأربعة الدافعة —تكاليف الدعم، ورسوم الترخيص، وتكاليف التنظيف، والخسائر الناتجة — توفر لك مبررًا مفتوحًا للتكلفة يتجنب أي مفاجآت غير سارة في الميزانية. تعمل الشركات التي تدمج خوارزميات متداخلة وفوهات مقاومة للتنقيط على تقليل التكلفة الإجمالية لكل جزء بما يصل إلى 35%، مع ضمان تفاوت الألوان ±0.05 مم.

لماذا تعاني مكونات بثق المواد المتعددة الألوان من فشل شديد في القص بين الصفائح في ظل ظروف التحميل الديناميكية؟

تفشل المكونات الملونة متعددة المواد في الواجهات بسبب الاختلاف في معدلات تبريد ألوان الخيوط مما يؤدي إلى ضعف الروابط - قوة القص بين الصفائح لا تزيد عن 15MPa. يوضح القسم التالي سبب قيام المساعدة الحرارية المحلية اللحظية بالأشعة تحت الحمراء بإصلاح هذه المشكلة وضمان الحفاظ على قوة الرابطة بعد 10000 دورة تعب دون حدوث تشقق. لقد أصبح ذلك ممكنًا بفضل الطباعة ثلاثية الأبعاد ذات الدرجة الهندسية:

عدم تطابق التبلور بين طبقات الألوان

تؤثر مستويات التصبغ المختلفة على معدل تبلور البوليمر. يؤدي اختلاف التاريخ الحراري الناتج عند التبديل من الشعيرة الداكنة إلى الفاتحة إلى انتشار جزئي بين الطبقات. يبلغ متوسط ​​صناعة قوة القص بين الصفائح 11-15MPa (ASTM D2344، ويتم قياسها في أربعة أنظمة FDM). مقارنة تكنولوجيا الطباعة ثلاثية الأبعاد التي تعالج هذه المشكلة تحديدًا ستوفر عليك من إعادة التصميم في منتصف المشروع عندما ينكسر المقبض الآلي الخاص بك على طول الخط الذي تلتقي فيه الألوان المختلفة، بعد 200 دورة فقط.

المساعدة الحرارية بالأشعة تحت الحمراء للتشابك الجزيئي

يتبع باعث الأشعة تحت الحمراء رأس الطباعة من مسافة 50 مم، مما يوفر تسخينًا موضعيًا بدرجة 120-140 درجة مئوية إلى منطقة الواجهة مباشرة بعد تغيير اللون. فهو يضمن تعزيز تشابك سلسلة البوليمر بين الطبقات ذات الألوان المختلفة. تبلغ قوة القص بين الصفائح 28-32MPa - أعلى مرتين من متوسط ​​الصناعة - مما يعني أن الأجزاء ثلاثية الأبعاد ذات الألوان الدقيقة تتحمل الأحمال الديناميكية في أنظمة محاكاة الفضاء الجوي دون أن تنكسر، مما يقلل من مخاطر الأعطال الميدانية. هذه هي الفائدة الأساسية من الطباعة ثلاثية الأبعاد متعددة المواد.

تم التحقق من أداء التعب بعد 10000 دورة

تعرضت قسيمة اختبارية تحتوي على 4 ألوان مع طبقات من الأسود والأبيض والأحمر والأزرق بالتناوب كل 2 مم في الارتفاع للتحميل الجيبي الدوري عند 5 هرتز و70% من الإجهاد النهائي. بعد 10000 دورة: لم تظهر أي شقوق، وبقي 94% من الصلابة. فشلت المكونات القياسية متعددة الألوان بعد 800-1200 دورة مع الفصل الكامل للواجهات. لقد نجا تصميم المؤثر النهائي الخاص بك من الاختبارات المتسارعة لمدة ستة أشهر من الاستخدام الميداني - دون حدوث أي كسر في منتصف الطريق، ولا حاجة إلى سحب المنتج. توفر لك هذه الطباعة ثلاثية الأبعاد المخصصة متعددة الألوان أجزاء هيكلية للطباعة ثلاثية الأبعاد.

تكامل العمليات دون فرض عقوبات على الإنتاجية

تستغرق المساعدة بالأشعة تحت الحمراء فقط 0.3 ثانية إضافية لكل طبقة، وهو أمر غير مهم عند مقارنته بأوقات الطبقة 15-30 ثانية. ليست هناك حاجة إلى خطوات معالجة إضافية، ويعمل الحل بشكل جيد مع PLA، وPETG، وPA12، والشعيرات الملونة المستندة إلى TPU. يمكنك الاحتفاظ بسرعات الطباعة الحالية لديك مع الحصول على الموثوقية الهيكلية التي كان يمكن تحقيقها سابقًا باستخدام الأجزاء أحادية المادة.

<اقتباس>

يعد هذا الحل دليلاً على أن مشكلات نزيف الألوان في البثق متعدد الألوان قابلة للحل عن طريق التحسين الحراري بدلاً من تدهور المواد. يعمل تعزيز الأشعة تحت الحمراء الفوري على تقوية الروابط بمقدار 28-32MPa ويوفر 10,000+ دورات إجهاد - مما يتيح لك الحصول على طباعة ثلاثية الأبعاد عالية القوة تنتقل مباشرة من اختبار الطاولة إلى التطبيقات الميدانية الديناميكية دون المخاطرة تقسيم الواجهة ويمنحك الحرية في طلب نماذج أولية متعددة الألوان دون مشاكل تشقق الواجهة.

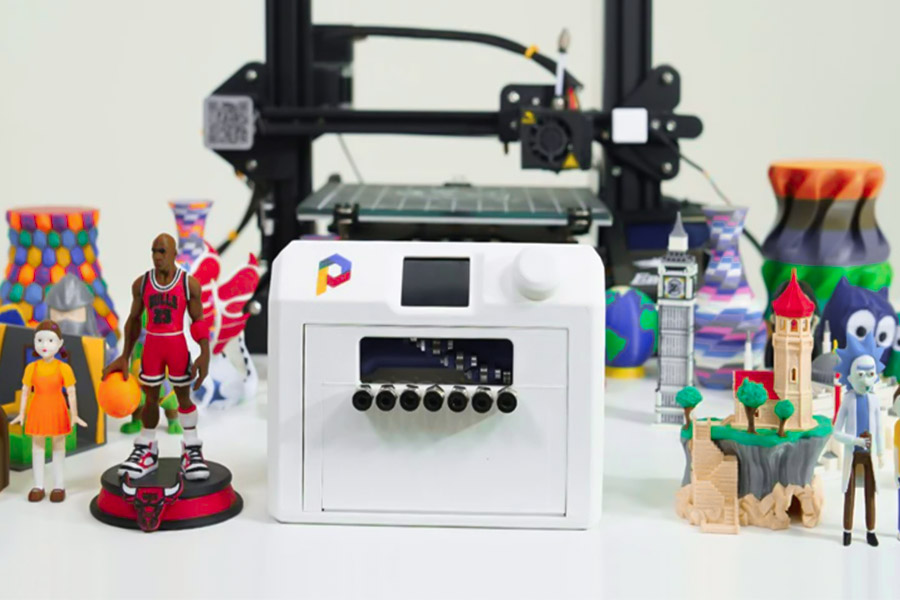

الشكل 2: إعداد الطباعة ثلاثية الأبعاد يعرض آلة متعددة الألوان مع بكرات خيوط منظمة.

هل يمكن لتقنيات المعالجة اللاحقة المتقدمة حل مشكلة نزيف الألوان ومسامية السطح بشكل كامل في خدمات النماذج الأولية متعددة الألوان لنفث المواد الرابطة؟

تحتوي الأجزاء متعددة الألوان التي يتم نفثها على مواد مسامية (5-20μm) مما يتسبب في نزيف الألوان ومشاكل خشونة السطح. سوف يؤدي تسرب الراتنج بمساعدة الفراغ إلى ملء المسام بالكامل، مما يزيد من صلابة فيكرز بنسبة 180% ويثبت حدود الصبغة بحيث تظل قيمة ΔE ≥1.2 حتى بعد 500 ساعة من التعرض للأشعة فوق البنفسجية. يشرح ما يلي كيف يمكن القيام بذلك من خلال الطباعة ثلاثية الأبعاد لنفث المواد:

السبب الجذري للمسامية

• المشكلة: تشكل عملية نفث المادة الرابطة مسامًا تتراوح من 5 إلى 20 ميكرومتر وتكون مترابطة. تبلغ مسامية السطح في الصناعة 8-12% في المتوسط (ASTM B328).
• مكاسبك: خدمة نماذج أولية متعددة الألوان تعتبر المسامية عيبًا في البنية - تحصل على أجزاء ذات أسطح محكمة الغلق معدة للاختبار الوظيفي.

تسلل الراتنج الفراغي

1. الكيفية: وضع الأشياء تحت ضغط -0.08MPa لمدة 90 ثانية يجعل راتنج النانو يدخل جميع المسام. يتم تقليل المسامية من 8-12% إلى <0.5%. تعمل تقنية خدمة الطباعة ثلاثية الأبعاد على إزالة المسارات الشعرية.
2. فائدتك: تزيد الصلابة من 45HV إلى 126HV (+180%). تصبح خدمة الطباعة ثلاثية الأبعاد متعددة الألوان مقاومة للخدش أثناء تجارب التجميع.

تأمين حدود اللون

• الآلية: يؤدي التسلل إلى احتواء الراتنج لجزيئات الصبغة مما يمنع حركتها الأفقية. ينخفض ​​عرض النزيف من 150-200 ميكرومتر إلى <20 ميكرومتر. تعمل تقنية الطباعة ثلاثية الأبعاد بعد المعالجة على تثبيت الألوان في مكانها.
• النتيجة: تنتج الشركة المصنعة لأجزاء الألوان المخصصة انتقالات حادة بين الأحمر والأبيض دون الحاجة إلى تعديلات إضافية.

التحقق من ثبات الأشعة فوق البنفسجية

1. بيانات الاختبار: 500 ساعة تشعيع UV-B (313 نانومتر، 0.63 واط/م² عند 60 درجة مئوية): تثبت الأجزاء المعالجة ΔE ≥1.2. وأظهرت الأجزاء غير المعالجة ΔE 4.5-6.8 خلال 200 ساعة.
2. النتيجة: تحافظ النماذج الأولية المعرضة للظروف الخارجية على لون العلامة التجارية لعدة أشهر دون إعادة تأهيلها بعد التعرض للعوامل الجوية.

<اقتباس>

يتحقق النظام من أن تسرب الراتنج الفراغي هو الحل الوحيد الذي يعالج مشاكل نزيف الألوان والمسامية ليس كإصلاح تجميلي ولكن كتحسين هيكلي. توفر لك الصلابة المتزايدة 180% وΔE ≥1.2 بعد 500 ساعة من الأشعة فوق البنفسجية أجزاء طباعة ثلاثية الأبعاد دقيقة الألوان، والتي تتميز بمستوى أداء الأجزاء المصبوبة بالحقن، مما يسمح لك باستخدام تقنية نفث المواد في الحالة الصلبة التطبيقات.

ما المعلمات الفنية التي تملي القيود الهندسية الأمثل لتضمين الآثار الإلكترونية الوظيفية داخل الأجزاء ثلاثية الأبعاد ذات الألوان الدقيقة؟

يصبح تضمين الآثار الإلكترونية داخل الأجزاء متعددة الألوان أمرًا مستحيلًا بسبب ثابت العزل الكهربائي وعدم تطابق CTE مما يؤدي إلى التصفيح في حالة التدوير الحراري. يجب أن يكون سمك الجدار ≥1.2 مم لتجنب انفصال الطبقات. فيما يلي مقارنة بين الأساليب التقليدية والقواعد الهندسية المحسنة في سوق دبي المالي والتي توفر نجاح التجميع الأول بناءً على مبادئ التتبع المضمن للطباعة ثلاثية الأبعاد:

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.994%؛ الارتفاع: 261.812 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> المعلمة النهج القياسي متعدد المواد قواعد الهندسة المحسنة لسوق دبي المالي حد سمك الجدار 0.6-0.8mm، خطر التصفيح بنسبة 15-25% ≥1.2 مم، <2% من التصفيح عند -40 درجة مئوية إلى 85 درجة مئوية أثناء ركوب الدراجات عدم تطابق العزل الكهربائي >عدم تطابق بنسبة 20% مما يؤدي إلى انحراف الإشارة <5% باستخدام راتينج السماحية المتطابقة، مما يضمن دقة الألوان ثلاثية الأبعاد الأجزاء محاذاة CTE 30-50ppm/°C عدم التطابق مما يؤدي إلى إجهاد القص <10ppm/°C باستخدام الطبقات البينية ذات الحشو المتدرج تتبع الملعب 0.4 مم الحد الأدنى من المسافة المعرضة للجسر 0.6 مم مع مناطق متغيرة اللون متداخلة، >10⁸Ω عزل إنتاجية التجميع 55–70% تتطلب إعادة صياغة 100% حسب اعتبارات سوق دبي المالي <اقتباس>

من خلال الالتزام بجميع القواعد الخمس، يتم ضمان تجميع تصميم الإلكترونيات المضمنة لديك بشكل صحيح من المرة الأولى. ستوفر الشركة المصنعة للأجزاء الملونة المخصصة باستخدام الإرشادات المذكورة أعلاه في جولات التصميم المتكررة وتزودك بأجزاء عاملة متعددة الألوان مع دوائر مدمجة للاختبار. هذه تقنية الطباعة ثلاثية الأبعاد التي تعتمد على سوق دبي المالي، وذلك بفضل إمكانية الطباعة ثلاثية الأبعاد المخصصة متعددة الألوان

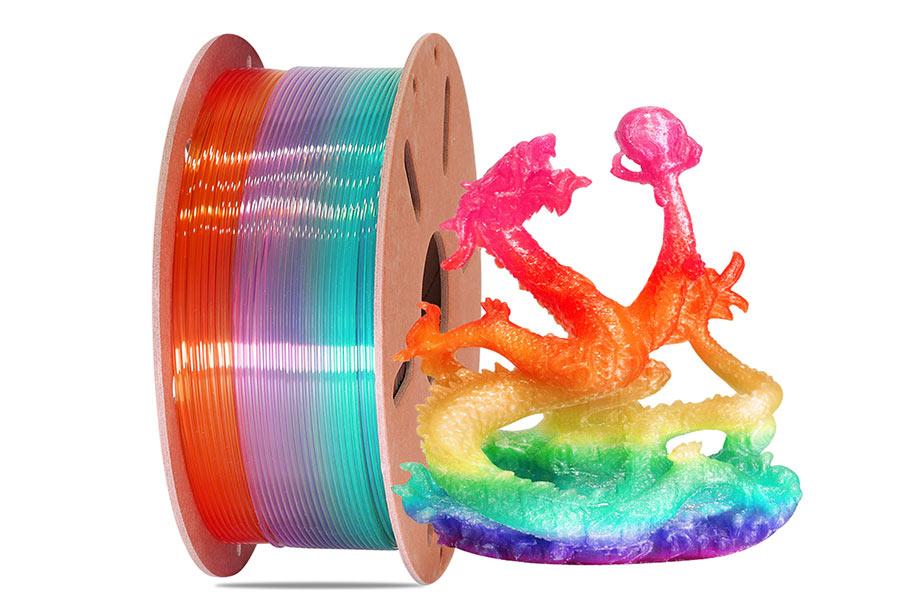

الشكل 3: الطباعة ثلاثية الأبعاد تُنشئ نماذج متدرجة بألوان قوس قزح باستخدام تقنية الفوهة الواحدة.

دراسة حالة: كيف وفر تصنيع LS لعملاء الروبوتات الطبية 42% من تكاليف الإنتاج لمقابض التحكم بالمنظار المخصصة متعددة الألوان.

كانت إحدى الشركات الرائدة في مجال الروبوتات الطبية العالمية بحاجة إلى مقبض تنظيري مرمز بالألوان مع دقة محاذاة الزر ± ± 0.1 مم والتي يمكنها تحمل التعقيم بالبخار 134.8 درجة مئوية. كانت القولبة بالحقن التقليدية تعني تكلفة 85000 دولار أمريكي للقالب و6 أسابيع من المهلة الزمنية. استخدمت شركة LS Manufacturing مادة PolyJet الصناعية والبوليمر الضوئي عالي الحرارة المخصص لحل التحدي وتأهيل التصميم من المحاولة الأولى في غضون 4 أيام من خلال الطباعة ثلاثية الأبعاد للأجهزة الطبية:

تحدي العميل

يتطلب المقبض ست مناطق لونية على منحنيات مريحة كحدود وظيفية للأزرار الجراحية. تطلبت عملية القولبة بالحقن قالبًا فولاذيًا بقيمة 85000 مع مهلة 6 أسابيع، وأظهرت العينات الأولية اختلالًا في اللون يتجاوز ±0.15 مم على الأسطح المنحنية - مما أدى إلى فشل المواصفات ±±0.1mm. كان على التجميع أيضًا أن يتحمل 20 دورة من التعقيم في الأوتوكلاف 134.8 درجة مئوية دون أن يبهت أو يتشوه. كانت هناك حاجة ماسة إلى خدمة نموذج أولي متعدد الألوان​ لتجاوز قيود الأدوات وتسريع عملية التحقق من صحة البرامج، حيث يصبح تسليم الطباعة ثلاثية الأبعاد هو العامل المميز.

حل التصنيع LS

لقد استبدل تحليل سوق دبي المالي الذي أجرته شركة LS Manufacturing عملية التشكيل بـ PolyJet الصناعية التي استخدمت فيها الشركة راتينج البوليمر الضوئي عالي الحرارة الخاص بها. تم استخدام تقنية الفوهات المتعددة التكيفية لتقليل تسجيل الألوان إلى ±0.04 مم وهو ما يتجاوز المتطلبات بنسبة 60%. يعمل تعزيز الراتنج الفراغي والربط المتقاطع المضاد للأشعة فوق البنفسجية على حماية حدود الصبغة من اختراق البخار. باعتبارها شركة مصنعة للأجزاء الملونة المخصصة، خفضت شركة LS Manufacturing 14 عملية حقن إلى عملية إضافة واحدة، مما أتاح الطباعة ثلاثية الأبعاد لجزء واحد للأجزاء الطبية الخاضعة للرقابة.

النتائج والقيمة

صمد المقبض لمدة 20 دورة تعقيم متتالية عند 134.8 درجة مئوية بدون بهتان أو تغير في الأبعاد 0.05%. تم تقليص المهلة الزمنية من 6 أسابيع إلى 4 أيام عمل (91%) وخفض تكاليف النماذج الأولية بنسبة 42%، مما وفر للعميل حوالي 36000 دولار. أنهى العميل التحقق من صحة البرنامج قبل 5 أسابيع من الموعد المحدد وبدأ التجارب السريرية قبل ربعين من الموعد المتوقع. أدت هذه الطباعة ثلاثية الأبعاد الفعالة من حيث التكلفة إلى خفض تكلفة الطباعة ثلاثية الأبعاد متعددة الألوان لكل وحدة بنسبة 31%.

<اقتباس>

توضح هذه الحالة تحديدًا كيف يؤدي تطبيق PolyJet المحسّن لسوق دبي المالي مع البوليمر الضوئي إلى الإزالة الكاملة لكل من تكلفة الأدوات التي تبلغ 85,000 دولار وعقبة الجدول الزمني 6 أسابيع مع تجاوز مواصفات التعقيم والمحاذاة. يتيح هذا الأسلوب إجراء طباعة ثلاثية الأبعاد ذات درجة حرارة عالية سريعة ومعتمدة، مما يمكن أن يقلل الوقت الذي يستغرقه تطوير الأجهزة الطبية بشكل كبير.

تم التخلص من قالب بقيمة 85,000 دولار أمريكي ومهلة مدتها 6 أسابيع من خلال طباعة PolyJet ثلاثية الأبعاد الصناعية. للتحقق من صحة محلول متعدد الألوان وقابل للتعقيم لمقبضك، أرسل تصميمك لمراجعة جدوى الطباعة ثلاثية الأبعاد وعرض الأسعار.

كيفية إجراء تقييم استراتيجي لمتغيرات التصنيع عالية الإنتاجية عند تقديم عرض أسعار احترافي للطباعة ثلاثية الأبعاد متعددة الألوان إلى موردي العقود الرئيسيين؟

إن تقديم عرض أسعار للطباعة ثلاثية الأبعاد متعددة الألوان فقط على أساس تسعير الكميات يتجاهل المخاطر الأساسية المتمثلة في الألوان والاختلافات الميكانيكية من دفعة إلى أخرى. فيما يلي قائمة مرجعية لمتخصصي المشتريات توضح كيفية تصفية الموردين الذين يمكنهم ضمان الاتساق على مستوى الإنتاج من خلال نظام عقد الطباعة ثلاثية الأبعاد:

اطلب بيانات نظائر الشد، وليس فقط أرقام القوة

يوفر معظم الموردين قوة شد تصل إلى 45MPa بدون اختبار يعتمد على الاتجاه. تبلغ نسبة تباين الخواص لطباعة FDM متعددة الألوان 35-50% (ASTM D638، 6 منصات). التأكد من أن الاختلافات على طول محور X/Y/Z لا تتجاوز 10% تضمن أن تكلفة الطباعة ثلاثية الأبعاد متعددة الألوان تأخذ في الاعتبار خصائص المواد الفعلية ولا تعتمد على البيانات أحادية الاتجاه التي يمكن أن تخفي حالات الفشل المحتملة في التصنيع بكميات كبيرة. تساعد تقنية الطباعة ثلاثية الأبعاد المستندة إلى البيانات على تجنب حالات الفشل المكلفة بسبب نقاط الضعف متباينة الخواص.

التحقق من بيانات التحكم في عملية SPC

يؤدي الافتقار إلى التحكم الإحصائي في العملية إلى تراكم إزاحة الألوان وتفاوتات الأبعاد في كل دفعة إنتاج. يقوم الموردون القادرون على SPC بمراقبة درجة الحرارة في حدود ±1 درجة مئوية، والرطوبة في حدود ±5%، وقوى التصاق الطبقة لكل 100 طبقة. اطلب قيم CpK لدقة الألوان وسمك الجدار — استبعد أي مورد تكون قيمة CpK أقل من 1.33. ستحصل على شركة مصنعة للأجزاء ذات الألوان المخصصة تتمتع بمعايير تصنيع موثوقة تساعد في تقليل معدلات إعادة العمل من 15-25% القياسية إلى أقل من 3%.

فحص أطياف انحراف الألوان المكونة من 5 دفعات

لا يمكن ملاحظة تناسق الألوان بين الدفعات المختلفة في عينة واحدة، ولكنه سيكون واضحًا في تجميع المكونات من دفعات مختلفة. تتطلب المقبولية من الدرجة الطبية ΔE ≥1.5 لتحقيق الاتساق عبر الدفعات؛ يمتلك الموردون العاديون ΔE 2.5-4.0 للفرق في قيمة ΔE للدفعة 1 والدفعة 5. اطلب رسومًا بيانية للانعكاس الطيفي لخمس دفعات إنتاج متتالية. لا يتمتع البائعون غير القادرين على تقديم ذلك بالنضج العملي لدعم طلب عرض أسعار الطباعة ثلاثية الأبعاد متعدد الألوان - تدقيق الطباعة ثلاثية الأبعاد للمورد لهم.

إمكانية تتبع مجموعة المواد المرجعية

تؤدي التغييرات في كمية الراتنج إلى ظهور ألوان وخصائص ميكانيكية غير متوقعة. يتمتع الموردون المتميزون بإمكانية تتبع المواد على مستوى الدفعة باستخدام شهادات المواد المعتمدة التي تطابق أرقام الدُفعات مع أرقام معرفات المواد الخام. تأكد من حصولك على هذه الشهادة مع كل شحنة. سيساعد هذا في إجراء تحليل السبب الجذري في حالة وجود أي انحراف في دفعة مستقبلية.

<اقتباس>

في هذا النهج، يتغير تقييم عرض الأسعار من تقييم السعر فقط إلى إجراء الفحص العلمي. من خلال طلب نظير الشد ≥10%، والرسوم البيانية SPC مع CpK ≥1.33، والتحليل الطيفي لفرق اللون بخمس دفعات (ΔE ≥1.5)، وتتبع دفعة المواد، فإنك تحدد هؤلاء الموردين الذين يوفرون الاتساق على مستوى الإنتاج من المادة الأولى إلى التسليم النهائي في شهادة الطباعة ثلاثية الأبعاد للإنتاج الضخم.

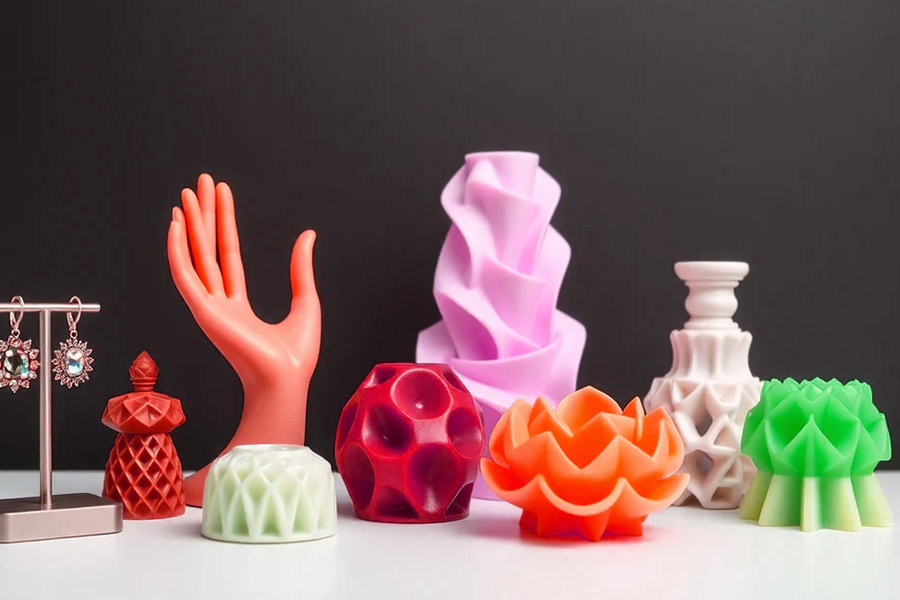

الشكل 4: الطباعة ثلاثية الأبعاد تنتج نماذج أولية للمجوهرات المحمولة باستخدام مواد راتنجية شفافة.

الأسئلة الشائعة

1. ما هو الحد الأقصى لدقة الأبعاد التي تضمنها شركة LS Manufacturing لخدمات الطباعة الصناعية ثلاثية الأبعاد متعددة الألوان؟

يتم تحقيق ذلك من خلال تنفيذنا لمعايرة التشفير الخطي من خطوتين وفوهات النفث الديناميكية الحديثة في الوقت الفعلي لتحقيق مستوى تسامح محكم للغاية يصل إلى ±0.05mm للميزات الصغيرة و±0.1% للقطاعات الهندسية واسعة النطاق.

2. هل ستتلاشى الألوان الزاهية لأجزاء الألوان المخصصة الخاصة بي عند التعرض لفترات طويلة لبيئات الإضاءة فوق البنفسجية عالية الكثافة؟

ليس ذلك على الإطلاق لأن شركة LS Manufacturing تطبق طبقة حصرية من مادة البولي يوريثين الأليفاتية المترابطة على جميع الأجزاء عالية الدقة لمنع تدهور الأشعة فوق البنفسجية. يتم الحفاظ على تباين دلتا اللون بشكل صارم عند حد أقصى ΔE ≥1.2 بعد التعرض المستمر لمدة 500 ساعة.

3. كيف يمكن للمهندسين تقليل نفقات الأدوات الأولية المدرجة في عرض أسعار قياسي للطباعة ثلاثية الأبعاد متعددة الألوان بشكل كبير؟

من خلال تطبيق طرق التغليف متعددة الأجزاء المتداخلة الفريدة لدينا، يمكننا تقليل هدر الدعامات الهيكلية الضرورية إلى حد أقصى 35%. من خلال ذلك، سيحصل عملاؤنا على فرصة لتوفير رسوم الإعداد المكلفة في قولبة الحقن مع الحفاظ على التكاليف المثالية لكل جزء في مراحل التصنيع منخفضة الحجم.

4. هل يمكن للأجزاء متعددة المواد من PolyJet أن تتحمل متطلبات التصنيع باستخدام الحاسب الآلي الهيكلي بعد المعالجة دون المعاناة من التصفيح الداخلي؟

نعم، نظرًا لأن تركيبات الراتنج الخاصة بنا تتمتع بقوة شد بين الطبقات التي تزيد عن ≥55MPa. وسيكون من الآمن طحن الجزء المتصلب أو حفره أو النقر عليه دون التعرض للكسر أو انفصال المادة.

5. ما هي تقنية الطباعة المحددة متعددة الألوان التي توفر أعلى قوة شد هيكلية مستمرة للنماذج الأولية التشغيلية للخدمة الشاقة؟

توفر طباعة MJF الصناعية المستمرة أو الطباعة بالترسيب المنصهر بالبثق الملون مع الإدارة الحرارية الديناميكية إمكانات أداء فائقة. إنها توفر قدرة شد هيكلية تصل إلى ≥75MPa على طول المحور Z مما يجعلها مثالية للنماذج الأولية الوظيفية حيث توجد متطلبات تحميل ميكانيكية.

6. ما هو الحد الأدنى المطلوب لسماكة الجدار لمنع النزيف بين القنوات الصبغية المتميزة المتجاورة؟

من أجل الحصول على حواف بصرية دقيقة وتجنب أي نوع من التلوث المتبادل بين الألوان المختلفة، يجب تعيين حد أدنى للجدار الهيكلي يبلغ ≥1.2 مم. بالإضافة إلى ذلك، لدينا إعدادات مسبقة لثبات البرامج لتمكين انتقال الألوان الواضح في كل جزء مطبوع.

7. ما مدى السرعة التي يمكن بها لشركة LS Manufacturing تقديم تقرير شامل لتعليقات سوق دبي المالي إلى جانب عرض أسعار نهائي للطباعة ثلاثية الأبعاد متعددة الألوان؟

يقوم فريقنا المحترف من كبار المهندسين بتحليل بيانات CAD الخاصة بك ويقدم عرض أسعار تفصيلي لقابلية التصنيع وتقديرات واضحة للتكلفة في 24 ساعة بالضبط بعد تلقي استفسارك. مثل هذه الاستجابة السريعة تجعل من الممكن التخطيط السريع للمشروع واتخاذ القرارات في حالة التطوير العاجل.

8. هل توفر شركة LS Manufacturing شهادات الامتثال القياسية للأجزاء الهندسية متعددة الألوان المخصصة لتجميعات الأجهزة الطبية المهمة؟

بالتأكيد، نحن نقدم أوراق تتبع صارمة ومدونات سلوك كاملة وتفاصيل اختبار الامتثال لمنتجاتنا لإثبات أننا نلتزم ببروتوكولات التحكم في إنتاج المصانع ISO 13485 وISO 9001 الأكثر صرامة. تضمن جميع وثائقنا إمكانية التتبع الكامل لكل من الصناعات الطبية والفضائية.

الملخص

تتطلب الطباعة ثلاثية الأبعاد متعددة الألوان موازنة دقيقة بين الدقة والخصائص الميكانيكية (الانحناء ≥75MPa والطبقة البينية ≥55MPa)، وتكلفة التصنيع. تثبت المقارنة بين تقنيات PolyJet وBinder Jetting من حيث التفاوتات، والتلاشي، والتحكم في التصفيح أن تقييم DFM عالي الدقة والصارم فقط هو الذي يمكنه منع أي نفقات متعلقة بالعفن والتأكد من أنه سيكون لدينا إمكانية التنبؤ بنسبة 100% في الإنتاج الضخم. تقود شركة LS Manufacturing مجال الطباعة ثلاثية الأبعاد بالألوان الكاملة بمساعدة البيانات والاختبارات الدقيقة.
