Éliminez les goulots d'étranglement dans la fabrication de boîtiers sans soudure grâce à une technologie d'emboutissage profond multi-stations avancée. Téléchargez vos fichiers CAO pour une évaluation DFM rapide et une tarification transparente de l'outillage, et obtenez des composants métalliques haute profondeur et sans défaut.
Obtenez un devis instantané dès aujourd'hui.
Obtenez instantanément un devis, les délais de réalisation du projet et un retour d'information sur la conception pour la fabrication (DFM).
Fichiers STEP | STP | SLDPRT | STL | DXF | IPT | X_T | X_B | 3DXML | CATPART | PRT | SAT | 3MF | JT
Taille du fichier: ≤15 Mo
Reconnue par les ingénieurs et les responsables des achats des entreprises les plus performantes au monde
15 ans et plus
Années d'activité
Plus de 250 000
Conception de pièces sur mesure
Plus de 2000
Clients servis
99,8%
Livraison à temps
5
Certifications sectorielles
Conçu pour résoudre les risques d'amincissement, de plissement et de rupture des parois, notre procédé d'emboutissage profond permet d'obtenir des boîtiers sans joint et de grande profondeur, avec une épaisseur de paroi précise et constante et une intégrité structurelle supérieure.
De la simulation initiale de l'outil DFM à la production à grande échelle, nous transformons l'acier inoxydable, l'aluminium et les alliages, en maximisant les taux d'étirage tout en éliminant le soudage secondaire et les étapes de traitement supplémentaires.
Nous concevons des composants emboutis étanches pour les secteurs exigeants de l'automobile, du médical, de l'aérospatiale et de l'énergie, où une résistance extrême à la pression et une répétabilité dimensionnelle stricte sont requises.
L'emboutissage profond est un procédé de formage de précision qui transforme la tôle plate en composants creux sans soudure. Essentiel pour les conteneurs étanches, les réservoirs sous pression et les enceintes, ce procédé offre un rapport résistance/poids élevé et des états de surface lisses. LS Manufacturing se spécialise dans les solutions d'emboutissage profond sur mesure qui réduisent les coûts unitaires, éliminent les joints d'assemblage et garantissent une fiabilité structurelle à long terme pour les productions en grande série.
Éliminez les défauts structurels, les déchirures de matériau et les coûts d'usinage secondaire grâce à notre ingénierie d'emboutissage profond de pointe. Des boîtiers de haute précision aux composants tubulaires sans soudure, nous garantissons des tolérances serrées, une uniformité de paroi exceptionnelle et des délais de livraison fiables pour vos productions OEM les plus critiques.
Surmontez les problèmes d'amincissement et de plissement des parois lors du formage de coques métalliques profondes. Nos presses de transfert multi-stations contrôlent avec précision le flux de matière pour produire des conteneurs cylindriques sans soudure et des boîtiers haute résistance. Idéales pour les systèmes d'alimentation automobile, les composants de CVC et les ensembles de pompes industrielles exigeant une étanchéité parfaite.
Obtenir un devis
Éliminez les points faibles des soudures et les coûts d'assemblage excessifs pour les boîtiers de blindage électronique et de capteurs. Nous utilisons un outillage de précision et un procédé d'emboutissage en plusieurs étapes pour fabriquer des boîtiers rectangulaires complexes en acier inoxydable, en aluminium et en laiton. Parfaits pour les environnements difficiles où l'intégrité structurelle et la protection contre les interférences électromagnétiques sont essentielles.
Obtenir un devis
Résolvez les problèmes de microfissures et de variations d'épaisseur des composants emboutis de petite taille et de haute précision. Nos systèmes d'outillage ultra-précis garantissent une constance dimensionnelle exceptionnelle pour les manchons miniatures, les boîtiers de batteries et les corps de vannes, jusqu'à l'échelle submillimétrique. Conçus pour les dispositifs médicaux, les capteurs aérospatiaux et la microélectronique.
Obtenir un devis
Évitez les coûts élevés et les risques de corrosion sous contrainte liés à l'usinage et au soudage traditionnels des tubes. Nos procédés d'emboutissage profond progressifs spécialisés transforment les tôles plates en tubes, bouchons et enveloppes étagées à fort rapport d'aspect. Ils réduisent le gaspillage de matières premières tout en optimisant la structure granulaire pour les applications automobiles lourdes et les systèmes de gestion des fluides.
Obtenir un devisNous proposons une vaste gamme de tôles de précision certifiées, notamment en acier inoxydable, en alliage d'aluminium, en laiton et cuivre, ainsi qu'en acier laminé à froid, conçues pour l'emboutissage profond sans soudure. Si votre conception exige des structures de grain spécifiques ou des propriétés mécaniques personnalisées, LS Manufacturing vous propose une sélection d'alliages sur mesure afin de garantir une formabilité optimale et un taux de défauts nul.

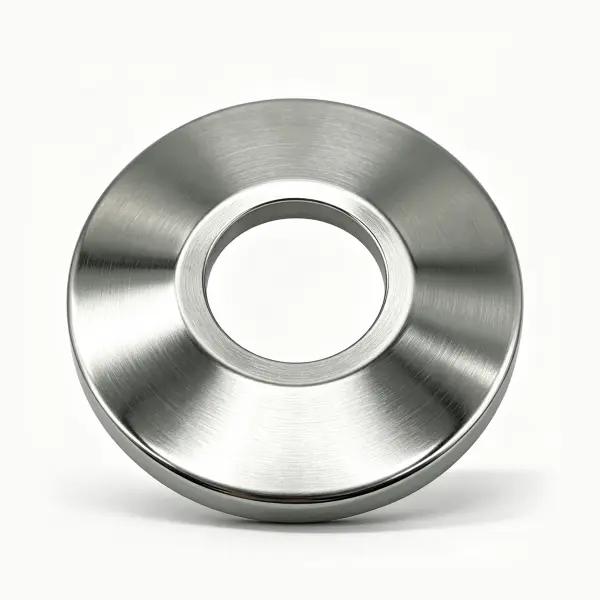

L'acier inoxydable (304/316L) présente une ductilité exceptionnelle, une excellente capacité d'écrouissage et une résistance supérieure à la corrosion, éliminant ainsi l'amincissement des parois et les déchirures du matériau sous des contraintes d'emboutissage profond importantes. Il est idéal pour les boîtiers haute pression, les systèmes de gestion des fluides automobiles et les boîtiers médicaux, répondant parfaitement aux exigences strictes d'intégrité structurelle des procédés d'emboutissage profond.
Accélérez votre production grâce aux solutions d'emboutissage profond de précision !
Téléversez vos fichiersOptimisez les performances, éliminez les défauts de surface et prévenez la corrosion de vos pièces embouties sur mesure. Chez LS Manufacturing, nos solutions de finition certifiées améliorent la résistance à l'usure, assurent une protection complète des pièces et répondent aux normes ISO/ASTM les plus exigeantes pour la production OEM en grande série.
Élimine les microbavures et les arêtes vives après un emboutissage profond en plusieurs étapes. Garantit un rayon de courbure régulier et des surfaces lisses pour une manipulation en toute sécurité.

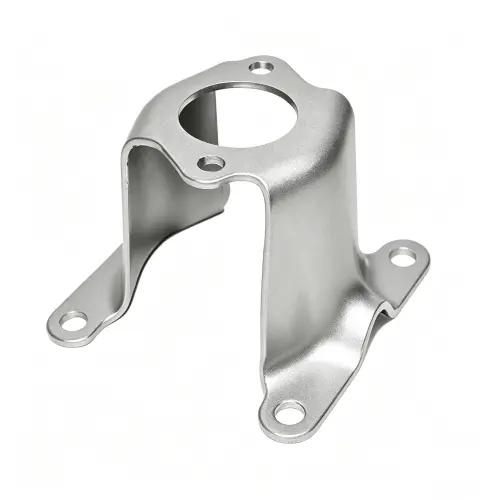

Élimine les dépôts tenaces et l'oxydation thermique des coquilles embouties. Crée une texture mate douce pour améliorer l'adhérence des revêtements ultérieurs.

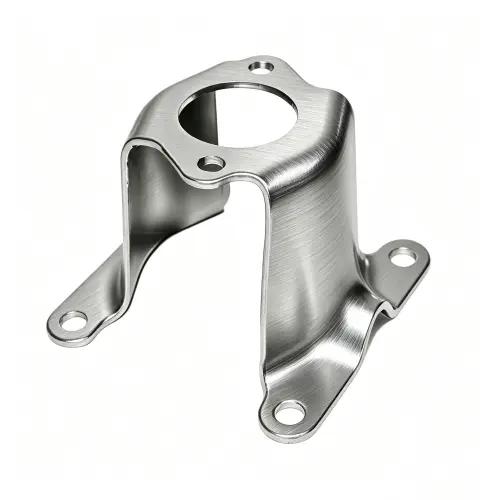

Obtenez un aspect grainé linéaire haut de gamme sur les boîtiers emboutis. Masque les imperfections de surface tout en préservant la précision dimensionnelle des pièces.

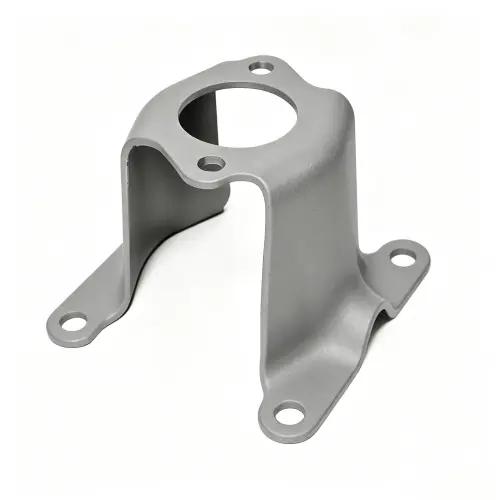

Appliquez une couche protectrice en polymère durable sur les boîtiers en acier. Offre une résistance élevée aux chocs et aux intempéries pour une utilisation en extérieur.

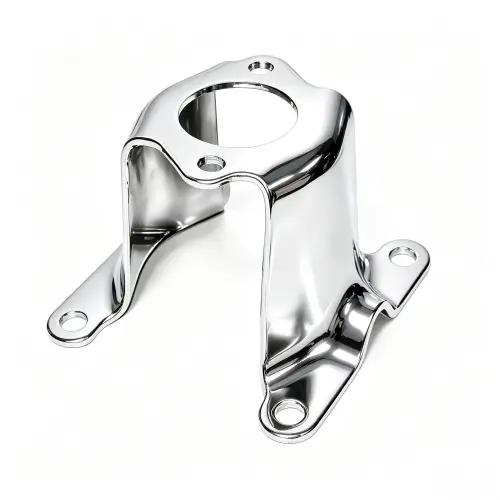

Améliorez la dureté superficielle et la résistance à la corrosion grâce au zinc, au nickel ou à l'étain. Indispensable pour les bornes électriques et les connecteurs de fluides.
Restaure la résistance à la corrosion des contenants en acier inoxydable. Élimine les contaminants ferreux pour former une couche protectrice d'oxyde de chrome.

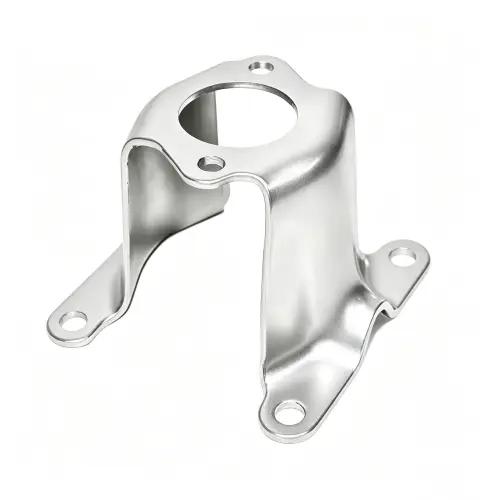

Forme une couche non conductrice sur les composants en aluminium emboutis. Idéal pour les boîtiers aérospatiaux et électroniques nécessitant une résistance chimique.

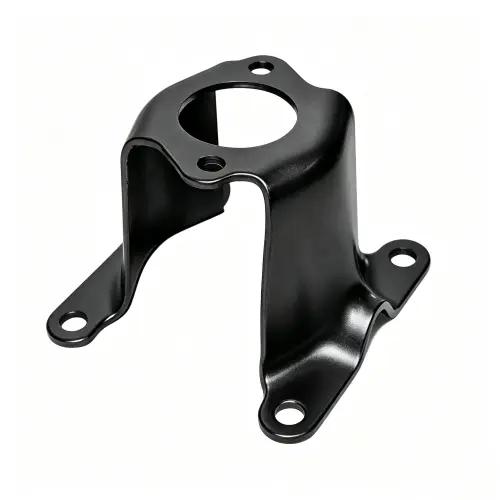

Permet d'obtenir une finition de conversion foncée sans modification dimensionnelle. Offre une légère résistance à la corrosion et une protection antireflet pour la quincaillerie.

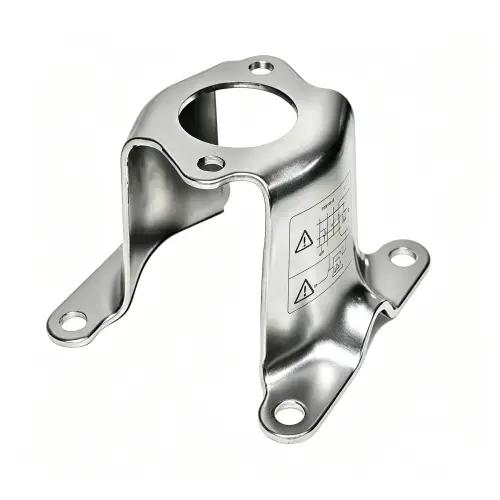

Imprimez directement sur les boîtiers des identifiants de composants durables, des étiquettes d'avertissement ou des schémas. Les encres à haute adhérence résistent à l'huile, à la chaleur et aux solvants.

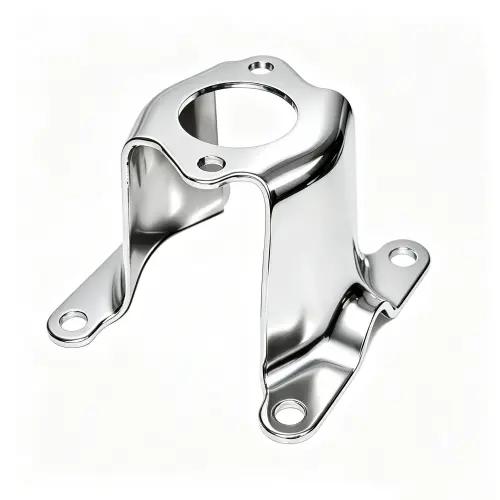

Obtenez des surfaces ultra-lisses avec des valeurs Ra inférieures à 0,2 µm. Élimine les microfissures et prévient les zones de piégeage dans les pièces médicales embouties.

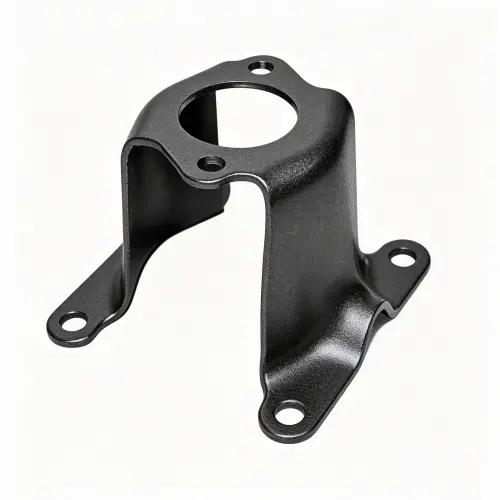

Appliquer un revêtement cristallin sur les coquilles en acier embouties. Améliore la protection contre la corrosion et constitue une base idéale pour une peinture secondaire.

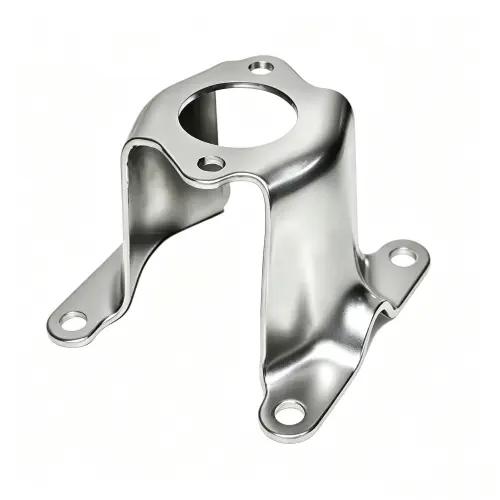

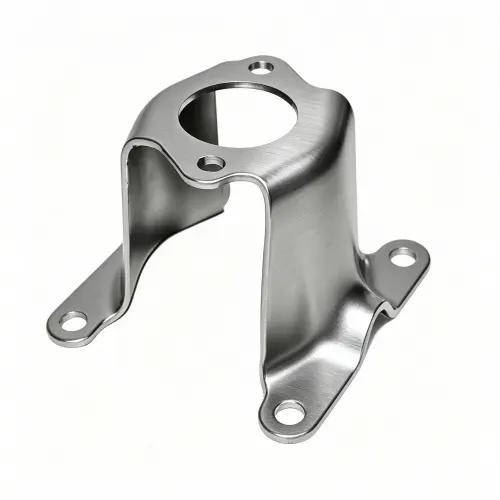

Offre une finition de masse rapide et économique pour les petites coquilles embouties. Idéale pour les pièces produites en grande série nécessitant une préparation de surface uniforme.
LS Manufacturing propose des solutions d'emboutissage profond de pointe, conçues pour éliminer l'amincissement des parois, les plis et les faiblesses structurelles. Nous sommes spécialisés dans la transformation de pièces complexes en tôle en boîtiers tubulaires et caissons sans soudure, haute résistance et aux tolérances serrées, permettant ainsi de résoudre les problèmes critiques de la chaîne d'approvisionnement et de réduire les coûts de fabrication par pièce pour les équipementiers des secteurs automobile, aérospatial et médical.
| Caractéristiques | Capacités |
|---|---|
| Profondeur d'allongement maximale | Jusqu'à 200 mm (7,87 po) |
| Plage d'épaisseur du matériau | 0,15 mm à 5,0 mm (0,006 po à 0,197 po) |
| Tolérances dimensionnelles | Avec une précision de ±0,015 mm (±0,0006 po) |
| Vitesse et volume de production | Jusqu'à plus de 150 SPM pour les transferts automatisés multi-stations |
| Outillage et délai de livraison de masse | Outillage de prototypage rapide en 7 à 12 jours, production en série en 3 à 4 semaines |
Remarque : Les taux d’étirage, l’uniformité des parois et les tolérances atteignables dépendent de la ductilité du matériau, de la vitesse d’étirage et de la géométrie de la pièce. Veuillez télécharger vos fichiers de conception pour une analyse complète de la fabricabilité et de l’ingénierie.
Veuillez télécharger vos fichiers de conception pour une analyse technique détaillée.

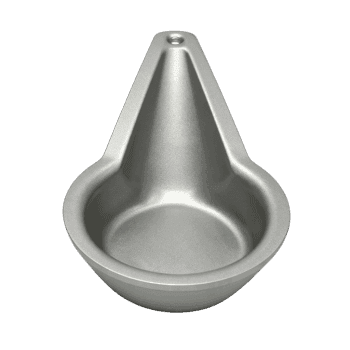

L'emboutissage profond transforme la tôle plate en composants cylindriques et rectangulaires complexes et sans soudure. Solution essentielle pour la production en grande série, LS Manufacturing répond à la demande cruciale de pièces creuses à cavités profondes, offrant une uniformité de paroi supérieure et une étanchéité parfaite, garantissant ainsi une fiabilité optimale, des systèmes de fluides automobiles aux boîtiers médicaux.
Prêt à moderniser votre production d'emboutissage profond ?
Obtenez un devis instantanéChez LS Manufacturing, la qualité est intégrée à chaque étape du processus d'emboutissage profond, de la validation de la tôle brute à l'inspection finale des pièces. Certifiés ISO 9001 et IATF 16949, notre système de gestion de la qualité élimine les déchirures, l'amincissement des parois et les erreurs dimensionnelles, garantissant ainsi la qualité pour les applications OEM les plus exigeantes.
Nous utilisons des équipements de métrologie de précision pour vérifier les dimensions complexes des pièces. Les machines à mesurer tridimensionnelles (MMT) mesurent les profils de cavités profondes, les jauges à ultrasons détectent l'amincissement des parois et les systèmes de vision optique inspectent les rayons et les conicités critiques afin de garantir une précision de tolérance inférieure au micron.
Chaque lot de tôle est soumis à une certification rigoureuse des matériaux avant l'emboutissage. Nous effectuons des analyses chimiques d'alliage par fluorescence X, des essais de traction et des évaluations de la pression d'éclatement afin de garantir une ductilité optimale, de prévenir les microfissures et d'assurer une étanchéité parfaite sous pression.
Notre procédé d'emboutissage optimisé atteint un taux de réussite de plus de 98 % à l'inspection du premier article (FAI). En contrôlant le flux de matière et la pression du serre-flan, nous éliminons les plis et les ruptures de paroi. Toute non-conformité fait l'objet d'une analyse immédiate de ses causes profondes et d'un remplacement rapide.
De la sélection des matériaux au formage en plusieurs étapes, nos spécialistes de l'emboutissage profond mettent en place un processus contrôlé, de la validation de la conception à la production reproductible.
Éliminez les déchirures de matériaux, l'amincissement des parois et les retards liés à la multiplication des fournisseurs. En tant que partenaire de bout en bout, LS Manufacturing intègre la conception des matrices, l'emboutissage par transfert multi-étapes et la finition de surface en un processus unique et fluide. Nous réduisons les risques techniques pour vous livrer des pièces de qualité dans les délais impartis.
Cessez de vous contenter de processus rigides qui font exploser le coût de vos pièces. Notre équipe d'ingénieurs analyse la géométrie de vos pièces afin de mettre en œuvre la stratégie idéale, que vous ayez besoin de prototypes rapides pour les tests ou de matrices de transfert à grande vitesse pour la production en série. Nous adaptons l'outillage et les capacités de production à vos objectifs.
Validez vos conceptions embouties sans immobiliser d'importants stocks ni investir des sommes considérables. Notre planification flexible vous offre une polyvalence optimale pour les petites séries de prototypes, l'outillage de transition et la production en grande série, rendant ainsi l'emboutissage profond de précision accessible à tous vos projets, quelle que soit leur envergure.
Optez pour la confiance plutôt que pour des essais et erreurs coûteux. Nos ingénieurs réalisent des analyses de fabricabilité (DFM) approfondies et des simulations de flux de matière avant la fabrication des matrices. Cette étape cruciale permet de prévenir les plis et les concentrations de contraintes dès le début, garantissant ainsi une durée de vie optimale des outils et des livraisons dans les délais.
Vos conceptions et vos données sont protégées par des protocoles de confidentialité et de sécurité stricts.
L'emboutissage standard repose sur un poinçonnage et un pliage superficiels susceptibles de fissurer les pièces profondes. L'emboutissage profond utilise un flux de matière hydraulique contrôlé pour créer des composants creux et sans soudure, là où la profondeur dépasse le diamètre, éliminant ainsi les points faibles des soudures.
Le déchirement survient lorsque la tension d'étirage dépasse les limites de traction. Nous utilisons des matrices de transfert multi-stations avec une pression de maintien de flan calibrée et des lubrifiants spéciaux pour gérer le flux de matière et maintenir une épaisseur de paroi constante.
Oui, nous sommes spécialisés dans le traitement à grande échelle des alliages à écrouissage. Notre parc de presses robustes permet d'étirer l'acier inoxydable, l'aluminium, le laiton et le cuivre sans fissuration microscopique ni arrachement des bords.
Oui. Grâce à notre outillage multi-étapes qui permet de produire des boîtiers sans soudure, prêts à assembler, directement à la sortie de la presse, vous évitez les opérations en aval coûteuses telles que l'usinage CNC de trous profonds, le soudage de tubes et la rectification de surface.
Notre outillage de précision garantit une stabilité exceptionnelle, même pour les productions en grande série. Dans des conditions optimales, LS Manufacturing atteint régulièrement une épaisseur de paroi constante et des tolérances linéaires aussi serrées que ±0,015 mm (±0,0006 pouce).
Notre infrastructure de presse avancée traite des épaisseurs de tôle allant de 0,15 mm (0,006 po) à 5,0 mm (0,197 po), en fonction de la ductilité du matériau et des taux d'étirage requis.
Le frottement lors de l'emboutissage profond provoque le grippage de l'outil et une dérive dimensionnelle. Nous concevons nos matrices en utilisant du carbure résistant à l'usure et des aciers à outils spéciaux avec revêtements PVD et lubrification automatisée afin de garantir une longue durée de vie aux outils.
Notre taux de réussite aux inspections FAI dépasse 98 % grâce à une analyse DFM approfondie réalisée avant l'usinage de l'acier. Un logiciel de simulation de l'écoulement du métal de pointe calibre en amont les taux d'emboutissage et le retour élastique, éliminant ainsi les retards coûteux liés aux essais et erreurs.
Notre infrastructure qualité intégrée repose sur une double certification IATF 16949 et ISO 9001. Chaque lot de production est soumis à un contrôle sans contact par numérisation laser 3D, à des contrôles d'épaisseur de paroi par ultrasons et à des tests d'étanchéité.
Nous livrons des prototypes et des échantillons de vérification en 7 à 12 jours ouvrables. Les outils de transfert multi-étapes pour la production à grande échelle et les lignes de production automatisées sont mis en service sous 3 à 5 semaines.
