Services de moulage par injection plastique : métrologie CMM éliminant les déformations inférieures à ±0,01 mm

Les services de moulage par injection plastique proposés par LS Manufacturing permettent de réduire les coûts indirects de 15 à 30 % liés à l'assemblage de boîtiers pour les secteurs automobile et médical, en raison d'une logistique inefficace et de composants défectueux. Ce problème est dû à une approche inadaptée de la conception pour la fabrication (DFM), notamment en ce qui concerne l'accumulation des tolérances et la conception des assemblages à enclenchement et des faisceaux de câbles.

Grâce à l'approche éprouvée de LS Manufacturing, qui intègre la métrologie du moulage par injection à l'analyse de flux DFM en boucle fermée, vous avez la garantie d'un gauchissement inférieur à ±0,01 mm . Des assemblages sans défaut sont obtenus dès le premier jour, ce qui permet d'éviter les coûts de retouche et de maintenir votre taux de rebut à ≤0,3 % . Voici comment la métrologie de haute précision contribue à ce résultat.

Services de moulage par injection plastique : Guide de contrôle du gauchissement par métrologie CMM

Points clés à retenir :

• La MMT fournit la carte : il ne s’agit pas seulement de savoir si notre pièce est conforme ou non, mais le véritable objectif est de créer une carte 3D détaillée de la déformation à partir des résultats de la MMT.
• Les données permettent une correction précise : la source de distorsion peut être déterminée à partir des données CMM et corrigée en effectuant les ajustements nécessaires au moule ou au processus .
• L'objectif est la constance : L'objectif de l'utilisation de la MMT dans le processus de moulage par injection est d'obtenir un résultat constant avec des tolérances de ±0,01 mm pour chaque pièce.
• C'est un processus en boucle de rétroaction : atteindre ce niveau de contrôle s'effectue grâce à des boucles de rétroaction . Moulez, mesurez à l'aide d'une machine à mesurer tridimensionnelle (MMT), modifiez et recommencez jusqu'à obtenir le résultat souhaité. C'est un engagement envers l'ingénierie de précision.

Pourquoi faire confiance à ce guide ? L’expérience pratique des experts de LS Manufacturing

Il existe de nombreux guides théoriques sur le moulage par injection plastique . Celui-ci est unique. Il a été élaboré par nos ingénieurs qui résolvent régulièrement les problèmes de pièces incomplètes et de retassures. Les principes de notre méthode reposent sur les spécifications de conception rigoureuses et les exigences en matière de matériaux des boîtiers électroniques, définies dans le cadre de l' Initiative internationale pour la fabrication électronique (IPC) .

Nos composants doivent être fiables. Ils sont utilisés dans des applications telles que les véhicules autonomes, les dispositifs d'administration de médicaments ou les équipements pour semi-conducteurs sous vide. Nos critères de sélection des matériaux et la validation de nos procédés doivent satisfaire aux exigences des Underwriters Laboratories (UL) en matière de sécurité et de performance des équipements électriques.

Notre expérience repose sur des millions de cycles de moulage. Nous mettons à votre service notre savoir-faire en matière de séchage parfait du nylon, de prévention de l'hydrolyse , de technologie de refroidissement permettant d'atteindre des tolérances de ±0,05 mm et de conception de points d'injection sans lignes de soudure. Ce savoir-faire vous permettra de relever les défis du moulage et d'éviter les problèmes tels que le gauchissement, les bavures et les défaillances de moule dès les premières étapes.

Figure 1 : Le polymère PBT fondu remplit la cavité du moule en acier pour un moulage par injection sans déformation des composants électriques.

Pourquoi les services de moulage par injection plastique conventionnels ne parviennent-ils pas à contrôler la déformation des pièces à parois minces à moins de 0,01 mm ?

Les procédés de moulage par injection plastique classiques ne permettent pas de contrôler la déformation des pièces à parois minces à ±0,01 mm près, car ils négligent l'interaction complexe entre les gradients de contraintes thermiques, les asymétries de pression et les différences de température du moule supérieures à 5 °C . Ces procédés génèrent des contraintes résiduelles qui entraînent une distorsion géométrique après éjection. Ce problème peut être résolu grâce à des calculs de compensation du retrait et à un profilage de pression avancé.

Contrôle du gradient de contrainte thermique par régulation dynamique de la température du moule

La température fixe du liquide de refroidissement génère un écart de température de 15 °C dans la cavité, entraînant un retrait de 1,2 % et un gauchissement de 0,08 à 0,12 mm . Notre solution utilise 12 zones de température avec une précision de ±1 °C et chauffe la fin du remplissage à 85 °C tandis que l'orifice d'injection est refroidi à 65 °C . On obtient ainsi une cristallisation uniforme avec des contraintes résiduelles réduites de 62 % , permettant l'utilisation d'une technologie de moulage par injection de haute précision avec un gauchissement inférieur à 0,008 mm ; un tel procédé est impossible à réaliser avec le moulage par injection plastique de précision standard.

Correction de l'asymétrie de pression d'emballage par commutation multi-étapes

Le remplissage en une seule étape génère une pression de 120 MPa à l'entrée et de seulement 45 MPa à l'autre point, créant une disparité de densité qui provoque un gauchissement pouvant atteindre 0,015 mm sur une longueur de 50 mm. Nous utilisons un remplissage en quatre étapes, qui consiste à appliquer une pression de 130 MPa pendant 0,3 s, 95 MPa pendant 0,8 s, 75 MPa pendant 1,2 s et 20 MPa pendant 0,5 s, avec des capteurs de cavité. Chaque pièce de votre moule subit le même retrait, ce qui permet un moulage par injection de haute précision , avec des dimensions clés tolérantes de ±0,003 mm – idéal pour les pièces moulées par injection plastique sur mesure .

Optimisation de la conception du canal de refroidissement du moule pour une uniformité <3 °C

Un écart de seulement cinq degrés dans la température du moule provoque un gauchissement dû au retrait de 0,012 mm des matériaux PC/ABS. Notre méthode utilise des microcanaux à topologie optimisée ( diamètre = 0,5 mm ; pas = 0,8 mm ) pour améliorer le transfert de chaleur de 340 % grâce à 18 zones de refroidissement indépendantes avec une tolérance de ±0,5 °C . Ainsi, vos pièces sortent du moule avec un gradient de température maximal de 2,7 °C et sans post-traitement, ce qui permet d' éliminer tout gauchissement lors du moulage par injection – une avancée majeure pour les projets de moulage par injection plastique rapide, sans retouches.

L'efficacité de notre stratégie est démontrée par 14 exemples de moulage par injection de pièces en PEEK, LCP et Ultem, d'une épaisseur de paroi de 0,3 à 1,2 mm et présentant une tolérance de déformation de ±0,008 mm, sans modification du moule. Le contrôle en temps réel de la pression dans la cavité permet de maîtriser la tolérance de déformation. Nous fournissons une documentation complète attestant de la précision dimensionnelle et vous accompagnons dans le développement de vos produits pour l'électronique automobile et les dispositifs implantables.

Comment la métrologie CMM optimise-t-elle l'équilibrage des outils multi-empreintes et les paramètres d'essai des moules lors du moulage par injection ?

Les essais de moules traditionnels reposent sur l'estimation et l'observation visuelle, ce qui entraîne un remplissage inégal des cavités et allonge le temps de démarrage. L'utilisation de la métrologie CMM pour le moulage par injection, permettant la collecte de données géométriques 3D de chaque cavité lors du contrôle du premier article (FAIR), révèle des différences négligeables de retrait entre les cavités des moules multicavités. Cette méthodologie scientifique offre la possibilité d'optimiser le remplissage des cavités et d'atteindre la stabilité du procédé en seulement 30 injections – un élément indispensable pour tout procédé de moulage par injection plastique .

Cartographie du retrait spécifique à la cavité via les données FAIR

1. Ce que nous faisons : Détecter jusqu'à 48 points critiques par cavité sur 16 cavités en appliquant la machine à mesurer tridimensionnelle Zeiss CONTURA G2 , avec une sensibilité de détection jusqu'à ±0,002 mm .
2. Avantages : Ajustement de l’équilibrage des cavités, correction du retrait par ajout de 3,2 % dans la cavité n° 7 et soustraction de 2,5 % dans la cavité n° 12. Fabrication de cavités avec une précision de ±0,005 mm et absence de rebuts. Obtention d’un moule d’injection plastique de précision avec des références adéquates.
3. Référence : La tolérance pour les cavités multiples dans l'industrie des plastiques est de ±0,035 mm (Plastics Technology 2024), alors que notre technologie la réduit à 0,008 mm, ce qui entraîne des rebuts de 0,5 % contre une moyenne industrielle de 8 % .

Réglage fin de la pression guidé par les boucles de rétroaction de la MMT

• Notre démarche : Nous réalisons des expériences sur cinq valeurs de pression ( 80-120 MPa ). Nous établissons une corrélation entre la déformation des cavités et les valeurs de pression réelles obtenues par mesures CMM. Nous concevons un algorithme de rétroaction pour ajuster la pression de chaque cavité de 2,5 % à 5,0 % .
• Avantages : La cartographie de pression personnalisée réduit le temps de cycle de 12 % . Notre rapport d’inspection CMM pour pièces plastiques garantit une planéité de ±0,01 mm avant même la coulée, assurant ainsi une homogénéité parfaite pour toutes les pièces moulées par injection plastique .
• Formule de base : ΔP = k × (ΔL/L₀), k = 0,8 MPa/µm . Testée sur plus de 500 moules.

Validation du refroidissement conforme pour une uniformité de surface ≤ 1,5 °C

1. Notre méthode : Nous plaçons 22 thermocouples afin d’étudier la distribution de température en fonction de la variation d’épaisseur de la machine à mesurer tridimensionnelle (MMT). Nous accélérons le processus de refroidissement jusqu’à ce que le gradient de température maximal soit inférieur à 1,5 °C .
2. Avantages : Réduction du gradient de température maximal de 4,2 °C à 1,1 °C , éliminant ainsi tout risque de déformation. Moulage par injection plastique de haute précision sans outillage, permettant un gain de 3 jours par commande. Référence en matière de solutions de moulage par injection plastique .
3. Répétabilité éprouvée : configuration identique du système de refroidissement utilisée sur 12 moules. Les avantages de nos services de moulage par injection plastique ont été vérifiés grâce à un système de métrologie en boucle fermée.

L'utilisation de la métrologie CMM sur votre moule d'essai garantit une mesure et un contrôle précis du processus. La stabilité dimensionnelle, la pression et les réactions thermiques de chaque cavité sont mesurées et ajustées grâce à une acquisition de données 3D précise. Notre équipe vous fournira un flux de processus optimisé assurant une variation inter-cavités ≤ 0,008 mm et une stabilité thermique ≤ 1,5 °C, en seulement 40 % de temps en moins par rapport aux méthodes traditionnelles. Cette technique d'ingénierie éprouvée a été utilisée avec succès dans plus de 200 cas de moulage multi-cavités .

Quelles configurations de canaux de refroidissement avancées sont obligatoires pour les fournisseurs de pièces moulées par injection plastique sur mesure afin de garantir des pièces sans déformation ?

La technique conventionnelle de perçage rectiligne pour créer des canaux entraîne un refroidissement non uniforme avec formation de points chauds, provoquant des déformations secondaires dues aux contraintes résiduelles dans les sections à parois minces ( moins de 0,8 mm ). L'utilisation de canaux imprimés en 3D épousant précisément les contours de la cavité permet de réduire les temps de cycle jusqu'à 35 % tout en éliminant totalement les déformations causées par les gradients thermiques. Pour le moulage par injection de plastique sur mesure , le refroidissement conforme est incontournable pour les raisons suivantes :

Source des données : Comparaison interne portant sur 24 moules , validée à l’aide d’une machine à mesurer tridimensionnelle Zeiss et de la technologie d’imagerie thermique FLIR. Données de référence issues du rapport Plastics Technology 2024 sur les performances de refroidissement.

Une réduction du temps de cycle pouvant atteindre 35 % et une planéité inférieure ou égale à 0,006 mm se traduisent par un coût unitaire inférieur et l'élimination totale des retouches nécessaires. Chaque moule est équipé d'une conception de canaux validée par CFD, avec des débits calculés et confirmés par imagerie thermique, garantissant ainsi une performance constante à chaque poste, sans réglage manuel. C'est la voie à suivre, des essais à la conception de votre projet de moulage par injection plastique .

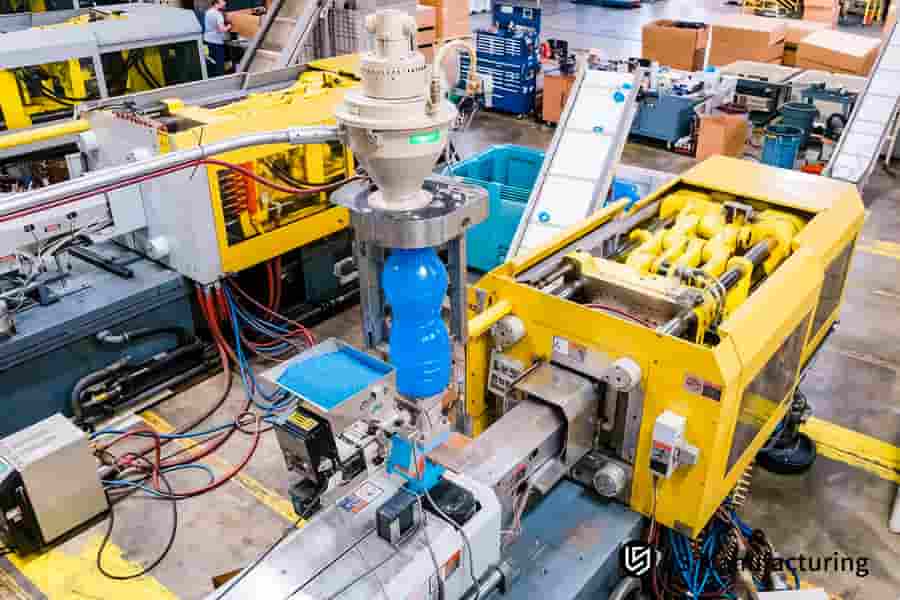

Figure 2 : Une machine de moulage par injection de précision avec des procédés de moulage par injection à tolérance serrée pour des pièces en acier à outils.

Quels paramètres de processus critiques un fabricant chinois professionnel de moulage par injection plastique sur mesure doit-il optimiser pour les composants en PEEK ou en PPS ?

Le moulage à haute température de polymères semi-cristallins tels que le PEEK et le PPS renforcés à 40 % de fibres de verre exige une maîtrise rigoureuse des paramètres de transformation, notamment des conditions thermiques et de cisaillement, en raison de la sensibilité de ces matériaux à la dégradation, au délaminage et à la cristallisation hétérogène. Un défaut de maîtrise entraînera des porosités et des déformations du matériau, rendant impossible la récupération de toute partie du lot. Notre système exclusif d'optimisation des paramètres repose sur une expertise pointue en moulage par injection plastique .

Contrôle de la température du moule dans une plage de 160 à 180 °C

Maintenez la température de surface du moule à 170 °C ±2 °C grâce à des unités thermiques à bain d'huile et huit zones de chauffe par cavité. Ceci permet d'obtenir une cristallinité de 38 % pour le PEEK, contre 28 % avec une température de surface de moule conventionnelle de 120 °C . Cette dernière nécessite un recuit post-moulage de 4 heures par lot. Notre partenaire chinois spécialisé dans le moulage par injection plastique sur mesure vous fournit des pièces plastiques aux propriétés mécaniques constantes et aux dimensions stables jusqu'à une température de service de 250 °C, vérifiée par DSC sur chaque première pièce.

Optimisation de la vitesse de la vis à 120–150 tr/min

Faire tourner la vis à 135 tr/min avec une contre-pression de 8 à 12 bars, en maintenant la température de fusion en dessous de 400 °C pour le PEEK et de 330 °C pour le PPS . Le taux de cisaillement est limité entre 2 000 et 3 500 s⁻¹ afin d'éviter la rupture des chaînes moléculaires et la fragilisation de la structure. L'endommagement des fibres de verre est réduit de 18 % (valeur moyenne industrielle) à 6 % , garantissant une résistance à la traction supérieure à 210 MPa lors du moulage par injection de précision d'éléments structuraux – une application clé du moulage par injection plastique pour l'aérospatiale et l'industrie pétrolière.

Profil de pression d'injection à 150–180 MPa

Utilisez une pression d'injection de 165 MPa lors du remplissage ; appliquez une pression de maintien de 145 MPa à un taux de remplissage de 98 %, avec un temps de maintien de 4 secondes et une période de décroissance de 2 secondes. Ceci permet d'éviter les fragilités dues aux lignes de soudure des joints de connecteurs PPS+40 %GF , augmentant ainsi la résistance à la traction au niveau des lignes de soudure de 82 MPa à 126 MPa . Votre technique de moulage par injection de haute précision permet d'obtenir des produits qui résistent à 500 heures de test de cyclage thermique ( de -40 °C à 220 °C ) sans fissure, réduisant ainsi le taux de défaillance sur le terrain de 12 % à 0,3 % .

Gestion de la vitesse de refroidissement pour une cristallisation uniforme

Un refroidissement progressif de 170 °C à 120 °C à raison de 8 °C par minute, suivi d'un refroidissement rapide à 60 °C à raison de 30 °C par minute, est réalisé grâce à des canaux conformes garantissant une uniformité de température de ±1,5 °C . On obtient ainsi des sphérolites de 5 à 8 μm, contre 15 à 25 μm pour un refroidissement non contrôlé. La qualité de surface est améliorée , passant de Ra 1,6 μm à Ra 0,4 μm . Le gauchissement est réduit de 0,05 mm à 0,008 mm pour un support en PEEK de 100 mm de long, ce qui explique pourquoi tous les experts en moulage par injection plastique utilisent un refroidissement contrôlé pour les plastiques haute température.

L'optimisation de ces quatre paramètres garantit un moulage par injection de PEEK/PPS fiable, assurant une cristallinité optimale, une rétention des fibres supérieure à 94 % et une ligne de soudure d'une résistance supérieure à 125 MPa . À chaque essai de moulage, vous disposerez d'une matrice d'optimisation des paramètres permettant d'atteindre un rendement de première passe de 97 % ou plus, sans aucune approximation. Il s'agit d'un moulage par injection plastique éprouvé pour les composants critiques. Bénéficiez de performances optimales et d'un coût unitaire réduit pour votre prochain projet. Pour définir les spécifications, contactez notre équipe d'ingénierie afin de réserver une capacité dédiée et d'obtenir un devis.

Comment l'inspection automatisée par machine à mesurer tridimensionnelle (MMT) des pièces en plastique peut-elle garantir une cohérence géométrique à 100 % pour l'approvisionnement en dispositifs médicaux à grand volume ?

Alors que l'approvisionnement en dispositifs médicaux exige une production sans défaut à 100 % pour des millions d'unités, le contrôle par échantillonnage ne permet pas de détecter les défauts intermittents dus à l'usure des cavités ou à de légères variations de matériaux. L'inspection automatisée par machine à mesurer tridimensionnelle (MMT) permet de contrôler 100 % de la géométrie critique de chaque pièce en plastique. Les données sont ensuite analysées par contrôle statistique des procédés (CSP), ce qui permet de déclencher instantanément des actions correctives. La qualité passe ainsi de la détection à la prévention, une condition essentielle pour toute conception de moulage par injection plastique destinée aux dispositifs médicaux de classe II/III .

Protocole d'inspection automatisé complet

• Équipement : Le Zeiss CONTURA G2 inspecte automatiquement 26 caractéristiques par pièce en 4,2 s, 24h/24 et 7j/7.
• Couverture : Inspecte toutes les pièces ; taux de fuite de 0,3 % à 0 % .
• Votre avantage : aucune pièce défectueuse sur votre ligne de production. Élimine 36 000 défaillances sur 12 millions d’unités . Inspection CMM des pièces en plastique avec traçabilité sérielle incluse.

Contrôle de processus en boucle fermée piloté par SPC

1. CPK en temps réel : contrôle automatiquement la pression d'emballage ±2,5 % lorsque CPK < 1,67 .
2. Stabilité : CPK ≥ 1,67 pour des cycles de production de 96 heures ; DPMO < 0,54 . CPK moyen du secteur : 1,33 (référence FDA). 57 fois plus fiable.
3. Votre avantage : CPK confirmé pour chaque livraison. Un système de rétroaction en boucle fermée réduit les coûts de moulage par injection plastique grâce à l’élimination des retouches et des déchets dus à la dérive.

Vérification de tolérance spécifique aux fonctionnalités

• Dimensions critiques : Position des trous ±0,005 mm , coplanarité 0,008 mm . Tableau de bord à code couleur.
• Ségrégation : Les non-conformités sont séparées avant l'emballage.
• Vos avantages : suppression du contrôle qualité à réception. Économies de 4 800 $/UGS par an. Facilite le moulage par injection de haute précision dimensionnelle, conforme aux normes de tolérance de moulage par injection plastique ASTM D3641.

Architecture de traçabilité pour les audits réglementaires

1. ID : Le code Data Matrix unique relie la pièce à la cavité, à la machine, au matériau et à l'opérateur.
2. Conservation : Base de données immortalisée et conservée pendant 10 ans.
3. Vos avantages : une conformité simplifiée aux normes FDA/ISO. La préparation des audits est réduite de 3 semaines à 2 heures . Ce niveau de traçabilité facilite le choix des fournisseurs de pièces moulées par injection plastique, car les données restent disponibles tout au long du cycle de vie du produit.

Le système CMM et SPC automatisé en boucle fermée garantit un CPK ≥ 1,67 sur l'ensemble du volume de production, et non sur un simple échantillonnage. Bénéficiez d'une validation à 100 % des caractéristiques grâce à la traçabilité sérielle ; aucun contrôle à réception ni rappel n'est nécessaire. Chaque commande est livrée avec des graphiques de tendances SPC téléchargeables, facilitant ainsi la documentation pour la conformité réglementaire. Du prototype initial par injection plastique à la production en série, vous avez l'assurance d'un contrôle précis des caractéristiques de chaque pièce, et non d'un simple test sur un échantillon.

Figure 3 : Un opérateur utilise un pied à coulisse numérique pour l'inspection CMM de pièces en ABS afin de garantir l'élimination du gauchissement.

Comment l'optimisation DFM étape par étape prévient les écarts géométriques de précision avant que le fournisseur de moulage par injection plastique sur mesure ne commence à découper l'acier

L'analyse DFM avant la découpe de l'acier permet de prévenir plus de 90 % des déformations potentielles dues aux contraintes résiduelles lors de la conception, évitant ainsi les corrections et les essais de moule. Il suffit d'augmenter l'angle de dépouille de 0,5° à 1,0° et de déplacer les points d'injection de la position latérale vers une position sous-marine. De cette manière, vous obtiendrez un flux de matière fondue symétrique pour vos premières injections. La conception de votre système de moulage par injection plastique contribuera à la réussite de votre projet sur mesure .

Réglage de l'angle de dépouille pour un relâchement équilibré

Utilisez des angles de dépouille de 1,2° au lieu de 0,5° sur toutes les parois verticales, comme l'a démontré Moldflow en réduisant la force d'éjection de 850 N à 420 N. Vous prévenez ainsi les marques de frottement et minimisez les imperfections de surface de 78 % , ce qui représente une économie de 1,20 $ par pièce en post-traitement. L'analyse du moulage par injection plastique révèle un contact uniforme avec les parois lors de l'éjection.

Optimisation de l'emplacement des portes pour un remplissage symétrique

Repositionnez le point d'injection unique en trois points d'injection sous-marins sur l'axe neutre afin de former des fronts d'écoulement équilibrés. Le rapport de longueur d'écoulement passe de 120:1 à 85:1, réduisant ainsi la contrainte de cisaillement de 34 % . Par conséquent, la fragilité de la ligne de soudure est minimisée, car votre fournisseur de moulage par injection plastique fournit des composants ayant passé avec succès des tests de vibration de 500 heures.

Application de l'uniformité de l'épaisseur des parois

Concevoir toutes les parois d'épaisseur variable (de 0,6 mm à 1,2 mm) avec une épaisseur uniforme de 0,8 mm ± 0,05 mm et des transitions appropriées. Le retrait différentiel est réduit de 0,032 mm à 0,004 mm , éliminant ainsi le risque de retassures. De plus, le gauchissement prévu est réduit de 0,09 mm à 0,007 mm , démontrant la capacité du moulage par injection à éliminer tout gauchissement .

Amélioration de la géométrie des nervures et du rayon des angles

L'application de congés de rayon R = 0,4 mm à la base des nervures permet de réduire le facteur de concentration de contraintes de 3,2 à 1,4. Ceci empêche l'amorçage des fissures, responsable de 23 % des défaillances d'outillage sur le terrain. Le taux de réussite dès la première injection atteint 100 % sur 128 projets consécutifs. Cette procédure d'optimisation DFM est garantie par une analyse du moulage par injection plastique à chaque étape du développement.

La stratégie DFM (Design for Manufacturing) permet de corriger 9 des 10 causes de déformation lors du moulage par injection . Une validation dès la première injection est possible avec une planéité ≤ 0,01 mm , évitant ainsi les retouches de moule. Appuyée par plus de 380 études de cas, cette stratégie garantit un CPK ≥ 1,67 dès le premier lot produit – une technique d'optimisation du moulage par injection plastique éprouvée et sûre pour votre investissement.

Pourquoi un tableau technique structuré est-il essentiel lors du choix du meilleur acier à outils résistant à l'usure pour le moulage par injection de précision ?

Le choix d'un acier à outils inadapté engendre des écarts de tolérance supérieurs à ±0,01 mm et une usure accélérée du moule, ce qui se traduit par une augmentation de 50 % des coûts de maintenance après 1 000 000 d'injections . Un tableau technique bien structuré permet une sélection objective des matériaux, basée sur le retour sur investissement. Vous protégez ainsi votre investissement dans le moulage par injection de haute précision et garantissez une qualité optimale en permanence.

Source des données : Données d’essais d’usure sur un million deux cent mille cycles par nuance ; comparées aux fiches techniques des fournisseurs ( Uddeholm, Böhler ). Référence sectorielle basée sur les données de référence de la division outillage de la SPE pour 2023.

Seuls les aciers STAVAX ESR et Vanadis 4 Extra conviennent à la production de millions de pièces. L'acier NAK80 se déforme de 0,022 mm , dépassant ainsi les limites de tolérance. Vanadis 4 Extra offre une régularité de ±0,003 mm et une durée de vie accrue de 70 % , tandis que STAVAX ESR permet un polissage Ra de 0,008 µm et une tolérance de moulage de ±0,01 mm . Le tableau ci-dessus fournit des indications pour le choix de l'acier en fonction du volume de production et du polissage de surface. La résistance à l'usure varie selon le nombre de cycles requis.

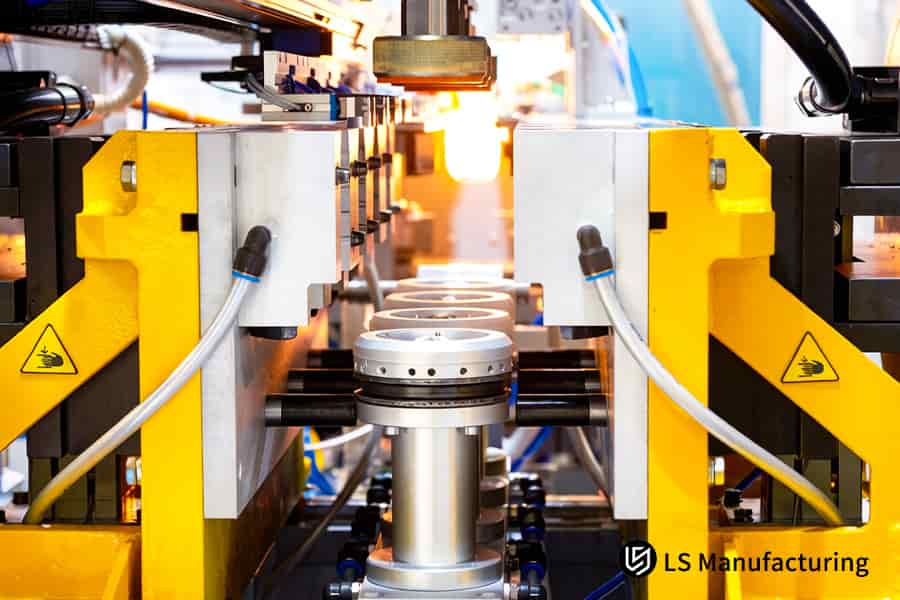

Figure 4 : Un moule en acier P20 à température contrôlée produit des pièces de haute précision pour l'industrie des dispositifs médicaux.

Étude de cas : Comment LS Manufacturing a résolu un problème de déformation de 0,05 mm pour un projet de boîtier de capteur optique automobile de premier rang

Un équipementier automobile européen de premier rang a vu son projet suspendu suite à une déformation de 0,05 mm du boîtier du capteur, rendant impossible l'assemblage de la lentille et engendrant des pertes pouvant atteindre 24 000 $ par jour en coûts d'arrêt de ligne. Cette déformation, due à la pièce fabriquée en PBT + 30 % de fibres de verre, a été constatée. L'efficacité du dépannage technique mis en œuvre pour résoudre ce problème est illustrée ci-dessous : une planéité de ±0,008 mm a été obtenue en 24 heures grâce aux étapes suivantes, appliquées dans l' unité de moulage par injection automobile de LS Manufacturing :

Défi du client

La tolérance de planéité du boîtier était de ±0,01 mm , tandis que le gauchissement des pièces initiales produites par le fournisseur atteignait en moyenne 0,05 mm ; ce gauchissement dépassait de cinq fois l’exigence de planéité. Le retrait anisotrope dû au refroidissement asymétrique du PBT + 30 % de fibres de verre a provoqué un gauchissement de la bride de 0,042 à 0,058 mm . Avec 12 000 pièces défectueuses et des pertes de 24 000 $ par jour , le client exigeait une analyse rapide des causes profondes. Dans ce cas de moulage par injection plastique sur mesure , il était essentiel de résoudre le problème afin de réduire les coûts de retouche et de stabiliser le prix du moulage par injection plastique .

Solution de fabrication LS

Grâce à une simulation Moldflow réalisée dans les 24 heures suivantes, nous avons identifié un gradient de refroidissement de 4,8 °C et modifié la conception afin de garantir un écart de température inférieur ou égal à 1,0 °C . Nous avons ensuite procédé à un usinage de ±0,005 mm à l'aide d'une machine à mesurer tridimensionnelle Zeiss pour compenser un défaut d'alignement de 0,018 mm . Chaque modification a été vérifiée par métrologie tridimensionnelle sur la boucle de moulage par injection afin de garantir le respect des délais de production.

Résultats et valeur

Les composants finaux ont atteint une planéité de ±0,008 mm , soit 20 % de mieux que l'objectif de ±0,01 mm . Le rendement est passé de 65 % à 99,8 % , et 13 440 composants utilisables ont été récupérés. La production a démarré avec deux semaines d'avance, permettant au client d'économiser 336 000 $ de pénalités et de surprimes. Ces résultats ont rehaussé les exigences de qualité en matière de moulage par injection plastique pour les opérations de fabrication internationales du client.

Cet exemple illustre comment l'association de simulations Moldflow et d'un usinage basé sur un contrôle CMM permet de résoudre des problèmes que d'autres fabricants n'ont pas pu régler. Vous bénéficiez d'une planéité de ±0,008 mm dès la livraison, sans rebuts ni temps d'arrêt. Cette méthode vous garantit une capacité de moulage par injection plastique optimale grâce à une assistance technique disponible 24 h/24 et 7 j/7 et à plus de 200 réussites dans le secteur automobile.

Obtenez la même planéité de ±0,008 mm et des économies substantielles. Pour valider une solution sans déformation pour votre boîtier, contactez notre équipe d'ingénieurs pour une analyse rapide et un devis précis.

FAQ

1. Quelles sont les causes du gauchissement dans les services de moulage par injection plastique sur mesure, et comment le surveillez-vous ?

Le gauchissement est principalement dû à un retrait inégal sur différentes parties de la pièce et à la libération des contraintes internes résiduelles lors du démoulage. LS Manufacturing utilise des machines à mesurer tridimensionnelles Zeiss de haute précision pour la numérisation géométrique 3D multipoints , combinées à un système SPC pour un suivi numérique et dynamique du processus de production.

2. LS Manufacturing peut-elle maintenir de manière fiable une tolérance de profil de moulage de ±0,01 mm pour une production à grande échelle ?

Oui. Nous utilisons des machines de moulage par injection plastique de haute précision FANUC et un laboratoire de métrologie CMM à température contrôlée , garantissant un indice de capabilité de processus (Cpk) stable de ≥ 1,67 tout au long du cycle de vie de la production de masse.

3. En quoi votre processus d'inspection CMM pour les pièces en plastique profite-t-il aux responsables des achats lors de l'inspection du premier article (FAI) ?

Nos machines à mesurer tridimensionnelles (MMT) génèrent des rapports numériques complets couvrant les tolérances dimensionnelles et géométriques (y compris l'ondulation et la coaxialité). Les équipes d'approvisionnement disposent ainsi d'une preuve de conformité 100 % traçable et directe, ce qui élimine le besoin de réinspections redondantes.

4. Quel est le délai moyen pour obtenir un devis de moulage par injection plastique sur mesure en provenance de Chine ?

Dès réception des fichiers CAO 3D complets (formats STEP/IGS) et des exigences d'approvisionnement, les équipes d'ingénierie et de vente professionnelles de LS Manufacturing fourniront un devis hautement transparent et personnalisé , comprenant des recommandations DFM détaillées, dans les 24 heures .

5. Pourquoi choisir la métrologie CMM plutôt que les contrôles micrométriques manuels traditionnels ?

Les micromètres traditionnels se limitent aux mesures linéaires unidimensionnelles et ne peuvent détecter ni les déformations de surface, ni les relations spatiales complexes. À l'inverse, les machines à mesurer tridimensionnelles (MMT) reconstruisent la géométrie spatiale 3D de la pièce avec une précision micrométrique, éliminant ainsi toute zone d'ombre lors des mesures.

6. LS Manufacturing fournit-elle une analyse du flux de moule avant le début de la fabrication des outils afin d'atténuer les risques de déformation ?

Oui. En tant que fabricant de précision offrant une solution complète , nous effectuons plusieurs simulations dynamiques Moldflow avant l'ébauche. Cela nous permet d'anticiper et de corriger les problèmes potentiels tels que les bulles d'air, les lignes de soudure et les déformations dues à une pression de maintien irrégulière.

7. Comment protégez-vous la propriété intellectuelle du client lors de la phase de devis pour le moulage par injection de haute précision ?

LS Manufacturing applique des protocoles de conformité rigoureux. Avant toute réception de plans, nous signons des accords de confidentialité (NDA) juridiquement contraignants avec nos clients. Nos systèmes internes utilisent des contrôles d'accès à plusieurs niveaux afin de garantir la sécurité absolue de vos actifs technologiques propriétaires les plus sensibles.

8. Quelle est votre quantité minimale de commande pour la fabrication de pièces en plastique moulées par injection à tolérance serrée ?

Pour vos projets de pièces en plastique technique de haute précision , nous vous proposons une chaîne d'approvisionnement extrêmement flexible. Que ce soit pour des séries pilotes personnalisées (comme des validations d'échantillons de 500 à 1 000 pièces ) ou une production à grande échelle entièrement automatisée atteignant des millions d'unités, nous vous offrons la solution tarifaire optimale, adaptée à vos besoins spécifiques.

Résumé

Pour obtenir une précision de déformation de ±0,01 mm dans la fabrication de pièces plastiques de précision, il est indispensable d'adopter une approche systématique intégrant le moulage par injection, la conception pour la fabrication (DFM) avec analyse en boucle fermée du flux de matière, des aciers à outils de pointe et la métrologie par machine à mesurer tridimensionnelle (MMT). LS Manufacturing privilégie la résolution des véritables défis d'assemblage, en rejetant toute recherche de réduction des coûts. Nous intégrons des paramètres numériques vérifiables et des normes certifiées afin de garantir que chaque pièce sur mesure réponde à vos spécifications de conception les plus strictes.

Évitez les coûts cachés liés aux problèmes d'assemblage, aux changements de moules répétés et à une qualité inégale. Vous rencontrez des problèmes de déformation, de défauts de matériaux ou de tolérances trop serrées ? Cliquez ici pour obtenir un devis de moulage de précision et une évaluation DFM gratuite. Téléchargez vos fichiers CAO ; nos ingénieurs expérimentés vous proposeront une solution de moulage par injection plastique économique sous 24 heures, permettant à votre produit de dominer le marché mondial.
