Servicio de impresión 3D de resina: Proveedor de impresión SLA de precisión y alta definición a medida.

El servicio de impresión 3D de resina está superando el problema de la rugosidad superficial superior a 1,6 μm Ra y la obstrucción de microporos de las máquinas LCD/DLP convencionales. Estos problemas se deben a un ajuste insuficiente de los algoritmos de desplazamiento de capas y a condiciones ambientales inadecuadas durante el postcurado, lo que provoca variaciones dimensionales que superan la tolerancia de ±0,2 mm , impidiendo que las piezas estén listas para las pruebas de moldeo.

Este artículo destaca la oferta única de LS Manufacturing, basada en equipos SLA láser de estado sólido de grado industrial, una construcción precisa capa a capa y resinas patentadas de alta resistencia capaces de proporcionar una rugosidad superficial de hasta Ra 0,1 μm - Ra 0,4 μm y una tolerancia de ±0,05 mm . En este artículo encontrará todas las características técnicas necesarias y una tabla de selección especial para la impresión de precisión en materiales de resina.

Impresión 3D con resina (SLA): Guía rápida de proveedores para impresión de alta precisión y con gran nivel de detalle.

Conclusiones clave:

• Los soportes son un arte y una ciencia: la correcta colocación de los soportes ( grosor, diámetro de la punta, punto de contacto ) es crucial para evitar deformaciones y mantener la precisión.
• Resolución ≠ Precisión: Incluso una impresora con una resolución XY de 25 μm producirá objetos imprecisos si la contracción y la calibración posterior a la impresión no se ajustan correctamente.
• La selección del material es fundamental: se desaconseja el uso de resinas transparentes o grises estándar, ya que son relativamente frágiles. Seleccione la fórmula adecuada ( resistencia, resistencia al calor, moldeo ).
• El postprocesamiento define la calidad: el lavado (proceso de dos etapas con IPA), el secado y el postcurado UV son fundamentales para cumplir con los requisitos de tolerancia y resistencia de la impresión 3D .

¿Por qué confiar en esta guía? Experiencia práctica de expertos de LS Manufacturing.

Abundan las teorías sobre las especificaciones para la impresión 3D con resina . A diferencia de muchos recursos disponibles, esta guía se basa en el ajuste de la exposición, la temperatura y los soportes a tolerancias de ±0,05 mm en las piezas de producción. La excelencia en el proceso que logramos se ve influenciada por nuestra experiencia con materiales para la industria móvil y aeroespacial, y por el entorno de pruebas definido por SAE International , ya que incluso hoy en día, las impresiones de alta calidad deben resistir vibraciones, líquidos y altas temperaturas.

Su proyecto atiende a sectores donde lo “suficientemente bueno” nunca basta: carcasas ópticamente transparentes para equipos de inspección de semiconductores, plantillas de guía quirúrgica esterilizables y productos aeroespaciales de bajo volumen con estrictos requisitos de rendimiento en lo que respecta a mantener su forma durante los ciclos térmicos. A medida que estos elementos ingresan a cadenas de procesos calificadas, sus procedimientos se ajustan a las consideraciones de seguridad y rendimiento relacionadas con la Comisión Electrotécnica Internacional (IEC) .

La experiencia que hemos adquirido es amarga pero valiosa: piezas pegadas con ventosas que se separan de sus soportes, bridas dobladas que solo se descubren dobladas tras el escaneo con CMM, y mallas supuestamente impermeables que siguen perdiendo resina sin curar durante el postcurado. Hemos determinado las orientaciones que eliminan la curvatura, las técnicas de orificios de drenaje que evitan el bloqueo por vacío e incluso los parámetros de postcurado que garantizan la estabilidad dimensional sin el tono amarillento. Publicamos esta guía para ayudarle a elegir resinas, orientaciones y flujos de trabajo que mantengan las tolerancias en lugar de tener que volver a imprimir piezas.

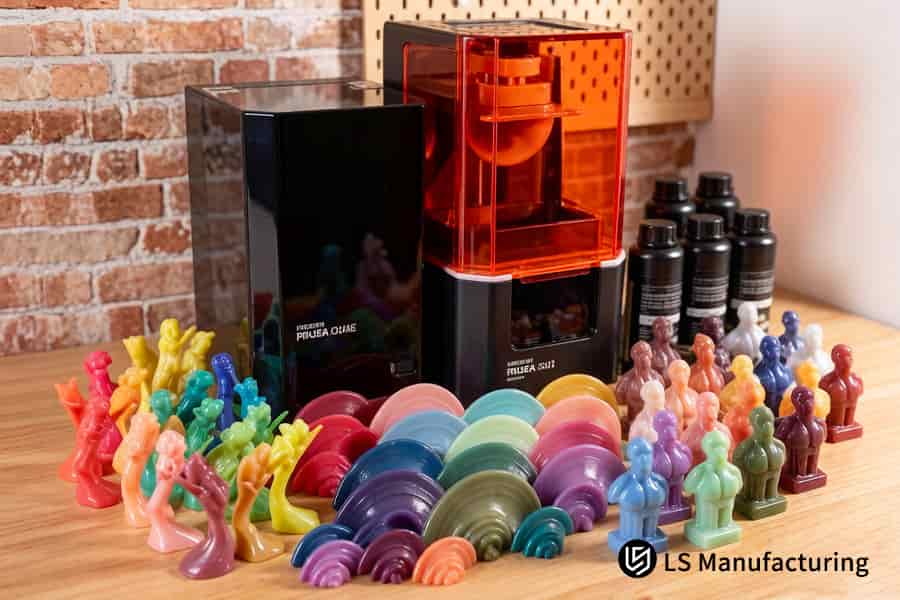

Figura 1: Un servicio de impresión 3D de resina cura capas de resina fotosensible de color para formar miniaturas detalladas.

¿Por qué es esencial el servicio de impresión 3D con resina SLA industrial para componentes de precisión a nivel micrométrico?

La exposición a la luz y el control del grosor de las capas, necesarios para lograr una precisión micrométrica en geometrías complejas, están fuera del alcance de los sistemas LCD convencionales. El proceso de estereolitografía lo hace posible y constituye la base de la impresión 3D de alta precisión . A continuación, explicamos por qué esta tecnología resultará útil para sus proyectos:

Punto láser de menos de 75 µm para microcaracterísticas

Nuestro proceso utiliza un láser UV de estado sólido de 355 nm con capacidad de enfoque dinámico y un diámetro mínimo de haz de 75 µm . Nuestra técnica de curado de capas con un espesor de 0,025 a 0,05 mm ayuda a reducir el efecto de artefactos de escalonamiento en canales muy pequeños, ensamblajes a presión y estructuras internas. Para sus componentes de precisión micrométrica , garantizamos que cada pared de 0,2 mm será uniforme en toda la pieza sin necesidad de mecanizado posterior. Esta capacidad de impresión 3D de precisión asegura el éxito en la primera pieza.

Enfoque dinámico para una mayor precisión en construcciones grandes.

La pérdida de enfoque del haz desde el centro de la plataforma hasta su borde puede provocar una distorsión de más de 20 µm en los detalles. La estereolitografía industrial resuelve este problema mediante un módulo de enfoque dinámico de bucle cerrado en tiempo real, que proporciona un punto perfectamente enfocado de 75 µm en toda la superficie de impresión. Al solicitar un servicio de impresión 3D de resina para orificios de ventilación de 0,1 mm en una placa de 200 mm , todos los orificios superarán el control de calidad de una sola vez, ahorrando tiempo y dinero en herramientas. Ese es el nivel de fiabilidad de la impresión 3D de grado industrial .

Adhesión controlada para resistencia de paredes delgadas

Los microcanales de flujo laminar y los núcleos reticulares 3D con paredes de menos de 0,3 mm deben conectarse de forma fiable para soportar la tensión durante la deformación y evitar el agrietamiento. La estereolitografía industrial (SLA) controla la energía del láser (80–120 mW) y la velocidad de escaneo (2–8 m/s), lo que proporciona una densidad de reticulación superior al 95 % en la zona de contacto de las capas. Las piezas impresas en 3D con resina SLA industrial superan las pruebas funcionales a 80 °C sin deformarse, una fiabilidad que las impresoras de escritorio no alcanzan en el 40 % de los casos. Este enfoque de impresión 3D a microescala garantiza la integridad estructural.

Como resultado, esta técnica de impresión 3D de alta precisión utiliza una resolución óptica inferior a 75 µm, enfoque adaptativo y control de energía específico para cada capa, lo que permite producir prototipos a partir de sus diseños sin desviaciones dimensionales. Todos los parámetros relevantes, como el tamaño del punto, el grosor de la capa y la profundidad de curado, se pueden monitorizar y ajustar con precisión para verificar el ensamblaje directamente desde la impresora, sin necesidad de procesamiento adicional. Esto es lo que permite una precisión micrométrica constante en grandes volúmenes.

¿Cómo optimizar los parámetros de impresión 3D de resina personalizada para la creación de prototipos de dispositivos médicos?

Los requisitos para los prototipos de dispositivos médicos incluyen dimensiones precisas y pruebas de biocompatibilidad exitosas ; ambos dependen de la capacidad de controlar la velocidad del láser, la temperatura de la resina y el diseño del soporte. Estos parámetros son mucho más que simples números, ya que conforman un proceso fiable para la impresión 3D de grado médico . A continuación, se explica cómo optimizar cada uno de ellos:

Velocidad de escaneo láser y temperatura de la resina

1. Velocidad de escaneo: 6,0–8,0 m/s — garantiza que las estructuras de paredes delgadas no se sobrecuren y conserven la densidad de reticulación completa.
2. Temperatura de la cuba: 28 °C ±0,5 °C — garantiza una viscosidad constante, evitando cambios en el espesor de las capas .
3. Ventaja para el cliente: Recibirá impresiones 3D de resina personalizadas que cumplen con la norma ISO 10993 y con un acabado superficial que no requiere pulido adicional.
4. Valor añadido: La técnica de impresión 3D reduce el desperdicio de material en un 15 % en comparación con los baños sin control.

Orientación de soporte impulsada por DFM

• Orientación: Ángulo de 45° con soportes puntuales: reduce la fuerza de despegue en un 35 % en comparación con los soportes verticales.
• Beneficio: Los andamios de estructura ósea que poseen porosidad no se desgarran; permanecen intactos.
• Resultado: La revisión DFM permite reducir el tiempo de procesamiento a la mitad, ya que no quedan marcas de testigos de los soportes.
• Ventaja del proceso: Un proceso de impresión 3D certificado garantiza que cada estructura de soporte se verifique antes de que comience la construcción.

Bucle de retroalimentación de viscosidad en tiempo real

1. Intervalo del sensor: Cada dos segundos para regular el calentador dentro de un rango de ±0,5 °C .
2. Densidad de entrecruzamiento: ≥92 % incluso en estructuras reticulares de 0,15 mm de diámetro.
3. Resultado: Los prototipos de sus dispositivos médicos superan con éxito las pruebas de citotoxicidad en el primer intento, lo que le ahorra tiempo al no tener que repetir la prueba.
4. Fiabilidad: El uso de un proceso de impresión 3D regulado garantiza la trazabilidad completa en caso de una auditoría de la FDA.

Documentación de procesos de circuito cerrado

• Parámetros registrados: Velocidad del láser, perfil de temperatura, orientación del punto de apoyo para cada capa.
• Trazabilidad: Un registro digital completo que puede presentarse con fines reglamentarios .
• Valor: El beneficio inmediato que obtendrá es un proceso rápido de creación de prototipos en 3D que le permitirá tener sus diseños listos para la presentación del primer artículo en menos de 48 horas .

Con velocidades de escaneo fijas entre 6,0 y 8,0 m/s , temperatura de resina controlada a 28 °C ±0,5 °C y posicionamiento de soportes puntuales a 45° , este proceso convierte a la impresora SLA en una herramienta de fabricación ideal para el desarrollo de dispositivos médicos de Clase II. Gracias a la trazabilidad completa en todos los aspectos del proceso, puede presentar con confianza los datos de biocompatibilidad en la primera pasada y evitar iteraciones costosas. De esta forma, la impresión 3D lista para la producción , conforme a los requisitos reglamentarios, se vuelve repetible.

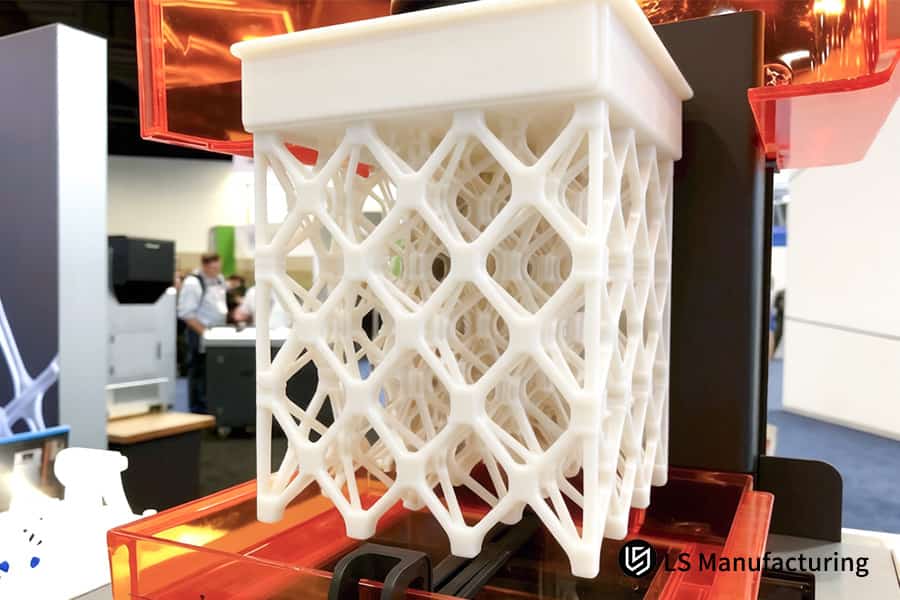

Figura 2: Un servicio de impresión 3D SLA produce un cubo rígido de resina blanca con estructura reticular para pruebas de prototipos funcionales.

¿Qué factores determinan la exactitud de la impresión de resina de alta precisión para carcasas electrónicas complejas?

Tres parámetros —la velocidad de contracción de la resina, el posicionamiento del haz láser y la duración del curado— determinarán si la carcasa final tiene una tolerancia de ±0,05 mm o supera los ±0,15 mm . Dominar estas tres variables permite producir prototipos precisos a la primera para carcasas electrónicas complejas sin necesidad de costosos moldes de inyección, lo que supone un ahorro de aproximadamente el 80 % en costes de producción. Así es como la impresión 3D de precisión ayuda a eliminar errores de inmediato.

Mediante la compensación de la contracción, la corrección de la deriva del láser y la optimización del tiempo de poscurado, este proceso de impresión 3D de alta precisión logra una tolerancia de ±0,05 mm o menos. Sus carcasas funcionarán con sus PCB sin necesidad de retrabajo en el primer intento de ensamblaje. Esta impresión 3D de primera pasada le permite eliminar las pruebas de moldes para la impresión de resina de precisión , ahorrando un 80 % en costos de prototipado y acelerando su tiempo de comercialización. Cada entrega está respaldada por una impresión 3D lista para auditoría .

¿Cómo puede un fabricante especializado de piezas SLA personalizadas prevenir la deformación dimensional en entornos hostiles?

La deformación de los componentes de resina varias semanas después del envío provoca fallos en el campo y devoluciones en garantía, una situación que se debe a un postcurado insuficiente y no a la selección del material . Para eliminar por completo cualquier deformación dimensional, es necesario seguir una serie de tratamientos físicos que garanticen la máxima densidad de reticulación. La tecnología de impresión 3D, de eficacia probada, requiere una técnica de postprocesamiento adecuada, no solo la selección del material.

El pulverizador de IPA a alta presión elimina los residuos no curados.

Las piezas se enjuagan con alcohol isopropílico al 99 % mediante boquillas atomizadoras de alta presión, eliminando el monómero residual de los canales internos y los orificios ciegos. Esto evita la formación de puntos blandos que posteriormente absorberían humedad y se hincharían. Como fabricante de piezas SLA personalizadas , esto significa que sus carcasas mantienen las dimensiones originales de impresión tras 500 horas a un 85 % de humedad, sin que se produzcan variaciones en el diámetro de los salientes ni en el ancho de las ranuras. Esta preparación para la impresión 3D comienza en la estación de limpieza.

Curado UV cíclico en una cámara LED de 405 nm

Tras la limpieza, las piezas se someten a una exposición rotatoria de 30 a 60 minutos en un horno de curado LED profesional de 405 nm , lo que garantiza un flujo de fotones uniforme en todas las superficies. Esto completa la polimerización en las zonas que el escaneo láser solo alcanzó parcialmente. Recibirá piezas SLA personalizadas con una dureza uniforme en toda su extensión: los puntales delgados y las bases gruesas se curan de manera homogénea, eliminando la contracción diferencial que provoca deformaciones. Esto es lo que transforma un diseño en bruto en un producto de impresión 3D funcional que puede cargar y ensamblar.

Alivio de la tensión térmica a 60 °C

La pieza se calienta a 60 °C para aliviar las tensiones internas acumuladas durante el curado capa a capa, logrando una temperatura de deformación permanente (HDT) de entre 68 °C y 92 °C, según la resina utilizada. Esto se consigue controlando la deformación dimensional en condiciones de alta humedad. Las dimensiones de las piezas se mantienen dentro de una tolerancia de ±0,05 mm cerca de los motores y en carcasas externas; las piezas SLA sin tratar se deforman 0,3 mm en dos semanas (prueba de envejecimiento acelerado interno frente a una tasa de fallos del 35 % en la industria).

La combinación de los tres pasos en un único proceso obligatorio da como resultado una temperatura de deformación permanente (HDT) superior a 68 °C y evita la deformación a largo plazo de las piezas. Todas las piezas incluyen tablas de tiempo y temperatura de curado para su equipo de control de calidad. El resultado es una auténtica impresión 3D de producción : piezas SLA que se comportan como piezas de plástico moldeadas por inyección , no prototipos.

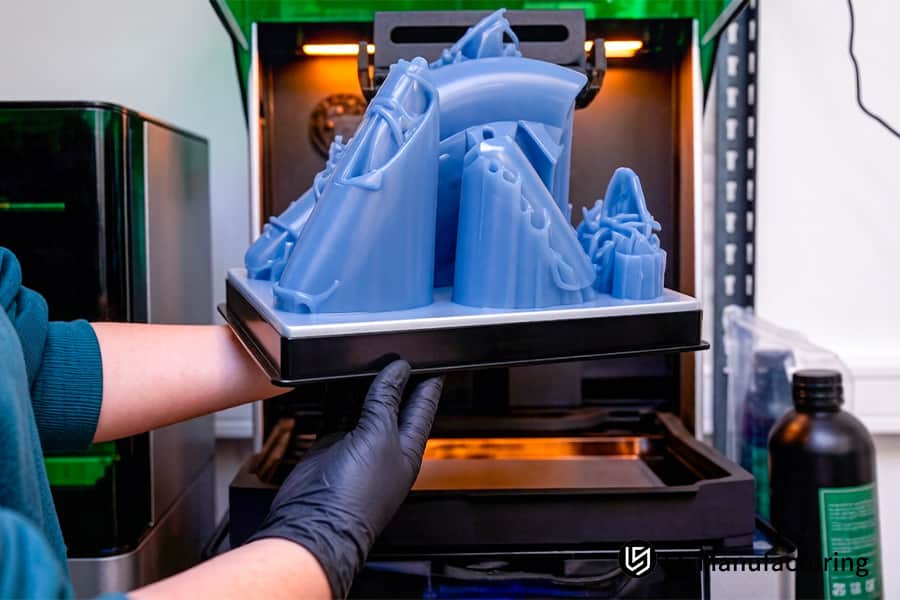

Figura 3: Un técnico realiza un procesamiento posterior en una escultura de resina azul utilizando una estación de lavado.

¿Cómo reduce el servicio SLA de alto detalle la rugosidad de la superficie para minimizar el tiempo de posprocesamiento?

La rugosidad de la superficie determina la cantidad de horas que se dedican al lijado, relleno y pulido antes del ensamblaje o moldeo. La estereolitografía de alta resolución elimina esta pérdida de tiempo al controlar la tensión superficial del líquido y minimizar la contracción durante el proceso de impresión 3D . El objetivo de esta técnica de impresión 3D es lograr una rugosidad superficial (Ra) de 0,4 µm en la plataforma de construcción.

Sistema de nivelación de resina con índice de refracción adaptado

• Mecanismo: Una cuchilla niveladora aplica el material en capas finas sobre una resina lisa como un espejo con un índice de refracción que coincide con la longitud de onda del láser.
• Efecto: Se minimiza la dispersión superficial, lo que confiere a la superficie una suavidad inherente de Ra 0,4 µm procedente de la impresora.
• Ventaja para el cliente: Usted contrata un servicio SLA de alta precisión y recibe piezas que solo requieren un acabado mediante pulido manual, sin procesos CNC ni de alisado por vapor.

Resinas de ingeniería de baja contracción (similares al ABS / similares al PP)

1. Propiedad del material: La elongación a la rotura oscila entre el 12 % y el 22 % , lo que permite que las microcapas se fusionen sin agrietarse ni desprenderse.
2. Impacto superficial: Las tensiones responsables de la formación de capas se alivian gracias a la ductilidad del material.
3. Resultado: Esta tecnología SLA de alta precisión produce paredes laterales lisas tanto en superficies verticales como en pendientes, eliminando así la necesidad de imprimación. Esto convierte a la impresión 3D de acabado superficial en una solución ideal para los profesionales de la producción.

Eliminación de pasos intermedios de posprocesamiento

• Comparación: La fabricación estándar de piezas SLA generalmente requiere de dos a tres lijados húmedos ( P400 a P800 y luego P1200 ) junto con una capa transparente, lo que da como resultado una rugosidad superficial de menos de 0,8 µm .
• Con este método: un Ra nativo de 0,4 µm ya es suficientemente bueno para cumplir con las especificaciones del modelo maestro de fundición al vacío ( Ra ≤0,5 µm ).
• Resultado: El tiempo de posprocesamiento se reduce al mínimo entre 3 y 5 días, ya que no es necesario ningún tratamiento adicional aparte del lavado previo al molde de silicona.

Listo para moldeo directo o ensamblaje directo.

1. Caso de uso: Utilizar una carcasa de conector impresa con una resolución espacial (Ra) de 0,4 µm en una serie de 50 piezas de caucho de silicona como patrón maestro, sin ningún procesamiento posterior de la superficie.
2. Ahorro: No requiere pulido manual; no es necesario sellar la superficie; y lo más importante, no habrá reducción de dimensiones debido al lijado.
3. Valor: Con esta tecnología de impresión 3D sin postprocesamiento , obtendrá su impresión SLA lista para la inyección directa en su proceso de fabricación.

Gracias a la combinación de un sistema de nivelación con índice de refracción adaptado y resinas de ingeniería de baja contracción, esta técnica ofrece una rugosidad superficial (Ra) de 0,4 µm directamente desde la placa de impresión, sin necesidad de tres días de lijado. En su lugar, puede proceder al moldeo al vacío o a la validación directamente tras obtener una solución de impresión 3D lista para el ensamblaje . De este modo, una serie de prototipos se convierte en un producto listo para la producción en el mismo plazo. Ahorre de 3 a 5 días de lijado con superficies nativas de Ra 0,4 µm recién impresas. Para validar una solución SLA sin posprocesamiento para sus patrones maestros, envíe su diseño para una revisión del acabado superficial y un presupuesto listo para la producción.

¿Qué tecnologías de impresión 3D con resina transparente garantizan la claridad óptica de las guías de luz?

Las guías de luz y los dispositivos microfluídicos requieren una transmisión superior al 85 % , algo que la tecnología SLA convencional no puede lograr debido al amarilleamiento por sobrecurado y la dispersión de la luz en la superficie. Una claridad óptica óptima exige un control preciso en tres aspectos: la profundidad de penetración de la luz láser, el proceso de pulido abrasivo y el recubrimiento con barrera UV. Nuestro método de impresión 3D de grado óptico produce piezas con una calidad similar a la del PMMA sin necesidad de largos tiempos de mecanizado CNC.

Este sistema utiliza acrilato modificado, sobrecurado controlado, nanopulido y laca transparente UV para ofrecer una transmisión de luz de al menos el 88 % . Obtendrá guías de luz idénticas al material PMMA mecanizado por CNC, sin los problemas de torneado y pulido con diamante. Gracias a nuestro método de impresión 3D de alta claridad , conseguirá una claridad de calidad de producción en una sola impresión. Solicite nuestro servicio de impresión 3D de resina para óptica y obtenga muestras que cumplan con sus criterios de transparencia óptica.

¿Cómo calcular un presupuesto preciso para la impresión 3D con resina en función del volumen y la geometría de la pieza?

Las sorpresas en el costo de los pedidos SLA pueden deberse a tres causas subyacentes invisibles para el ojo inexperto: la masa de la estructura de soporte, el tiempo de construcción de la altura del eje Z y la resina atrapada en los espacios huecos internos . Al considerar su relación entre sí, podrá calcular el costo real del pedido antes de cargar el archivo. Este método preciso de cálculo de costos de impresión 3D revela el desglose exacto. Así es como funciona el cálculo:

Consumo de materiales basado en el volumen

El coste base aumenta linealmente con el volumen en cm³, pero hay que tener en cuenta un coste adicional del 15 % al 30 % para la estructura de soporte. Por ejemplo, una pieza sólida de 50 cm³ utiliza unos 65 cm³ de resina, incluyendo todos los soportes. Al solicitar un presupuesto para impresión 3D con resina , se le proporcionarán ambos volúmenes.

Penalización de tiempo de construcción basada en la altura Z

El tiempo de impresión depende principalmente de la altura de la pieza, no de su volumen. Una pieza plana de 10 mm de altura y 100 cm³ de volumen puede tardar hasta 4 horas en imprimirse, mientras que una pieza más alta con el mismo volumen tardará 12 horas o incluso más debido a la necesidad de más capas de pintura. Las fórmulas de cotización para la impresión 3D con resina tienen en cuenta el costo de la máquina por hora ( generalmente entre $8 y $15 por hora ), lo que significa que se puede reducir el costo en un 30 % simplemente ajustando la orientación de la pieza.

Optimización del diseño para la reducción de costes

Agregar orificios de drenaje de 1,5 mm a 2,0 mm a las secciones huecas permite que la resina sin curar escape, reduciendo el uso neto de material entre un 25 % y un 40 % en piezas de gran volumen. Revestir una carcasa sólida de 200 cm³ con un espesor de pared de 2 mm y orificios de drenaje reduce el volumen efectivo a aproximadamente 45 cm³ . Seguir estas pautas le ayudará a calcular con precisión los costos de impresión 3D de resina antes de comprometerse con la producción, evitando sobrecostos de última hora.

Tabla comparativa multifactorial transparente

El presupuesto desglosará cada partida en sus componentes: volumen de material (cm³ × precio), tiempo de impresión (horas × coste de la máquina) y tiempo de eliminación de soportes (horas × coste de mano de obra). Un objeto promedio de 100 cm³ puede incluir 12 $ en material, 32 $ en tiempo de máquina y 8 $ en tiempo de eliminación de soportes , lo que suma un total de 52 $ . Podrá ver exactamente en qué se invierte el dinero, lo que le permitirá realizar cambios de diseño específicos. Este sistema de precios de impresión 3D basado en el volumen le brinda un control total sobre cada factor de coste.

Al desglosar el volumen, la altura Z y el material de soporte en factores de costo independientes, se obtiene transparencia sobre cómo se invierte el dinero. Se pueden analizar múltiples variaciones de diseño antes de realizar una orden de compra. Con este método de impresión 3D optimizado para el diseño , se pueden reducir los gastos innecesarios entre un 25 % y un 40 % , gracias al control de costos inicial que permite que el presupuesto coincida con la factura.

Figura 4: Un operario maneja el servicio de impresión 3D SLA para formar una torre de moldes de resina blanca para joyería.

¿Qué propiedades mecánicas definen el coste óptimo de impresión 3D con resina para la producción de bajo volumen?

Seleccionar el material más económico por centímetro cúbico suele resultar en fallos en la práctica, y cualquier ahorro inicial se pierde rápidamente. Para una producción de bajo volumen, es fundamental elegir materiales de forma eficiente, asegurando que la resistencia a la tracción, el módulo de flexión y la capacidad de elongación coincidan con las cargas a las que estará sometida la pieza. Este proceso de impresión 3D con materiales adecuados puede optimizar el coste de la impresión 3D con resina .

El análisis DFM gratuito garantiza que las cargas operativas de su pieza coincidan con el tipo de resina ideal, evitando así pagar más de lo necesario y el riesgo de rotura debido a un material demasiado rígido. Los factores cruciales de costo en la impresión 3D de resina son los materiales, el tiempo requerido para imprimir, los procesos posteriores a la impresión y la probabilidad de reemplazo en campo. En la producción de bajo volumen , este proceso de impresión 3D basado en el rendimiento garantiza que su primera impresión será la última; seleccionar una alternativa de ABS a $80/kg en lugar de cerámica a $150/kg representa un ahorro del 40 % .

LS Manufacturing Automotive Aerospace: Estudio de caso de piezas de resina SLA personalizadas de alta precisión

Durante el desarrollo de un bloque de válvulas avanzado para celdas de combustible de hidrógeno destinado a un reconocido centro de I+D para la industria automotriz y aeroespacial, la complejidad de sus microcanales serpentinos de 0,8 mm de diámetro y paredes de 0,5 mm dificultó el uso de fresadoras CNC tradicionales e impresoras 3D de escritorio, ya que las cavidades internas se obstruían debido a la excesiva viscosidad de la resina, y las resinas rígidas convencionales se agrietaban durante las pruebas de sellado neumático a 0,6 MPa . Este ejemplo concreto ilustra cómo una metodología de impresión 3D de alta resolución desarrollada a medida solucionó todos estos problemas.

Desafío del cliente

Para el bloque de válvulas, era necesario crear canales serpentinos de 0,8 mm de diámetro y paredes de 0,5 mm , lo cual resultaba imposible de lograr mediante perforación y estaba fuera del alcance de las impresoras LCD de sobremesa. Las resinas rígidas convencionales obstruían los canales y desarrollaban microfisuras en las pruebas de fugas de aire a 0,6 MPa. Cada prueba costaba dos semanas y 15 000 dólares en materiales adicionales, con el riesgo de una penalización contractual de 200 000 dólares .

Solución de fabricación LS

Tras recibir el archivo CAD, el equipo de ingeniería inició una revisión DFM en menos de dos horas . La solución implementó un sistema SLA industrial con un punto láser de 0,07 mm y un espesor de capa de 0,025 mm . Se formuló una resina resistente a medida con una resistencia a la tracción de 48 MPa y una elongación del 20 % . Los soportes de drenaje virtuales en cada esquina del canal, combinados con un protocolo de postcurado con chaflán de 45° , aseguraron que este servicio de impresión 3D SLA no presentara obstrucciones en la primera impresión. Esta capacidad de impresión 3D de microcaracterísticas abordó específicamente los problemas de obstrucción y agrietamiento que habían paralizado los intentos anteriores.

Resultados y valor

El bloque de válvulas final superó las pruebas neumáticas a 1,0 MPa sin fugas, lo que supone un margen de seguridad del 67 % superior al requisito original. La tolerancia dimensional se mantuvo en ±0,03 mm y la rugosidad superficial de la impresión alcanzó Ra 0,25 μm . El ciclo de desarrollo se redujo de 4 semanas a 48 horas, lo que disminuyó el coste del prototipo en un 75 % . Este resultado de impresión 3D de alta calidad permitió que el proyecto de hidrógeno del cliente obtuviera la certificación del laboratorio nacional en el plazo previsto, lo que derivó en un acuerdo de producción a largo plazo de bajo volumen.

Al combinar una resolución láser ultrafina, una resina resistente a medida y una geometría de soporte optimizada mediante DFM, esta carcasa de impresión 3D, diseñada a medida, convirtió una geometría de microcanales prácticamente imposible en un componente certificado en menos de dos días. El plazo de entrega de 48 horas y su resistencia a fugas de 1,0 MPa demuestran cómo las soluciones SLA industriales eliminan la disyuntiva entre complejidad y fiabilidad para aplicaciones críticas.

Transforme microcanales imposibles en componentes certificados en 48 horas. Para validar una solución SLA de resina personalizada para su geometría compleja, envíe su diseño para una revisión DFM y un presupuesto de producción rápido.

Preguntas frecuentes

1. ¿Cuál es la tolerancia más estricta que se puede lograr con su impresión 3D de resina SLA?

En un entorno con temperatura controlada, utilizamos escaneo láser de grado industrial para mantener las tolerancias generales de las piezas dentro de ±0,05 mm (o ±0,1 %) . Las características locales críticas, como los encajes a presión y los salientes de posicionamiento, pueden alcanzar una tolerancia más estricta de ±0,03 mm para requisitos de ensamblaje de alta precisión.

2. ¿Qué materiales de resina de ingeniería están disponibles para la fabricación a medida de carcasas electrónicas en lotes pequeños?

Ofrecemos una amplia selección que incluye resina tipo ABS de alto impacto para mayor resistencia, resina tipo PP con excelente elongación a la rotura para bisagras flexibles, resina tipo PC con resistencia al calor de hasta 90 °C y resina de alta rigidez con relleno cerámico para componentes de montaje de precisión y dimensionalmente estables.

3. ¿Cómo se aseguran de que los microcanales o agujeros ciegos de mis diseños 3D no se obstruyan durante la impresión?

Nuestro equipo de ingeniería realiza una revisión DFM gratuita durante la fase de consulta. Recomendamos diámetros de canal de ≥0,5 mm e incorporamos estratégicamente orificios de drenaje en zonas poco visibles para garantizar la evacuación completa de la resina sin curar antes del postcurado y la limpieza.

4. ¿Cómo gestionan el control de calidad y la inspección de las entregas por lotes de prototipos de resina de precisión?

Operamos bajo sistemas de calidad certificados según las normas IATF 16949 e ISO 9001. Todas las piezas terminadas se someten a verificación dimensional mediante máquinas de medición por coordenadas (CMM) automatizadas o escaneo láser 3D, y proporcionamos informes de inspección completos que detallan la precisión, la temperatura de deflexión térmica y los valores de dureza superficial.

5. ¿Las impresiones de resina transparente se amarillean o se vuelven opacas con el tiempo?

No. Utilizamos una resina transparente modificada exclusiva resistente a los rayos UV. Tras la impresión, las piezas se someten a un proceso de pulido de precisión en cuatro etapas y se recubren con un barniz transparente especializado resistente a la intemperie, lo que garantiza una transmisión de luz estable de ≥88 % y una resistencia a largo plazo al amarilleamiento y la opacidad.

6. ¿Mis archivos de diseño se mantendrán estrictamente confidenciales y protegidos en lo que respecta a la propiedad intelectual (PI)?

La confidencialidad es nuestra prioridad fundamental. Empleamos protocolos robustos de aislamiento de red basados ​​en hardware y de trazabilidad de datos de los empleados, y estamos preparados para firmar un Acuerdo de Confidencialidad (NDA) legalmente vinculante inmediatamente después de recibir sus planos 3D.

7. ¿Cuánto tiempo transcurre desde la presentación de los planos y la recepción del presupuesto hasta la entrega final del producto?

Normalmente, le proporcionamos un presupuesto y un análisis de Diseño para la Fabricación (DFM) en un plazo de dos horas tras recibir sus planos. Los prototipos de precisión estándar se pueden fabricar y postcurar en 24-48 horas , con envío internacional disponible en tan solo tres días a través de DHL o FedEx.

8. ¿Existe una cantidad mínima de pedido (MOQ) para sus servicios de impresión 3D de resina de alta precisión y calidad industrial?

No tenemos ningún requisito de cantidad mínima de pedido (MOQ). Ya sea que necesite un prototipo para validación conceptual o una producción personalizada de hasta 5000 piezas finales, LS Manufacturing ofrece el mismo alto nivel de soporte técnico especializado y garantía de calidad .

Resumen

Elegir un servicio de impresión 3D de resina de alta precisión implica encontrar un socio de ingeniería a largo plazo que comprenda la mecánica de los materiales, la optimización de la trayectoria de escaneo y el postcurado riguroso. LS Manufacturing ofrece una precisión a nivel micrométrico (±0,05 mm), resistencia a la deformación sin tensiones y un acabado superficial superior (Ra 0,1-0,4 μm) mediante SLA industrial y revisiones exhaustivas de DFM. Atendemos a clientes B2B de alto valor, desde la creación de prototipos hasta la producción de bajo volumen, generando confianza con precios transparentes y certificación ISO/IATF.

Convierta sus diseños en realidad y obtenga una ventaja técnica decisiva. ¿Ya tiene sus modelos 3D listos? Haga clic para obtener un presupuesto personalizado y una evaluación DFM gratuita. Nuestros ingenieros sénior le proporcionarán un informe completo en dos horas , que incluye comparaciones de materiales, estimaciones de costos del ciclo de vida y optimización de la capacidad de fabricación. No permita que las limitaciones restrinjan su visión: asóciese hoy mismo con LS Manufacturing.
