大型重金属零件定制砂型铸造服务

定制砂型铸造服务是一种先进的解决方案，解决8吨铸件>15%缩松缺陷，重新定义什么是砂型铸造。

使用 3D 打印模具和模拟可将缺陷减少到<0.3%，将重型设备的加工成本降低32%，并将交货时间缩短50%。

定制大型砂型铸造服务快速参考

<正文>

关键要点：

• 缺陷消除：采用 MAGMA 模拟和 3D 打印模具的大型砂型铸造可将废品率从15%+降低到几乎为零，每个 6.8 吨外壳可节省 42 个 CNC 加工小时，每件外壳成本可节省 32%。
• 尺寸稳定性：无图案数字成型技术可以锁定 ISO CT8-CT9 公差，从而避免 12 吨以上的零件在铸造和现场安装后进行额外矫直。
• 材料和成本优化：DFM 优化可节省 20% 的核心数量和 15% 的多余材料；清晰透明的分层定价结构（50/200 件）可实现可预测的 TCO。
• 加速交付：原型交付时间从 80 天缩短至 14 天；由于并行流程和3000吨/月产能，生产周期缩短了40%至7-9周。

为什么信任本指南？ LS制造专家的实践经验

CT11–CT15由ISO 8062-3指定用于1000mm以上的大型砂型铸造，但8.2t船用舵杆被归类为CT13，直到使用1.2%呋喃树脂将其压实度提高到85±2%。 根据美国铸造协会 (AFS)，可接受的公差范围在0.4–1.6mm/100mm之间，但是，在为期 14 个月的实验中表明，CT12 仅适用于1420±10°C的浇注温度。应提供三个标准：公差等级、凝固模拟和UT图（ASTM E186）。

根据理论，粘结砂可以达到CT8到CT12。然而，我们铸造的 1200mm 采矿框架必须转向使用 1.0% 树脂的 CT14，直到我们改用 1.4% 呋喃，将废品率从 12% 减少到 3.5%。 美国钢铁创始人协会 (SFSA)要求对于大于 200mm 的截面，保持时间至少为 6 小时；以280mm齿轮箱壁为例，我们发现在500±20°C下保持6小时不会导致收缩。

定向凝固需要0.8–1.2°C/mm，但由于低估了320mm凸台上的冒口，我们不得不丢弃 5.6t 压机框架的 22 个部件。经过18个月的测试15个球墨铸铁铸件，我们确定了冒口截面比1.2-1.4和≥30°填充，并将X射线废品率从8.7%降低到0.9%。在承诺模具之前，请获取我们的树脂含量1.2–1.6%、每个表面加工余量0.05–0.08英寸以及废品损失±1.5%的数据。

为什么选择重金属结构件定制砂型铸造服务？

对于重型挖掘机底座和重于5吨的矿用泵壳，锻造是一种浪费，而传统铸造则无法提供足够的密度。通过 LS Manufacturing，您可以受益于利用呋喃树脂砂和MAGMA 模拟的定制砂型铸造服务，以确保大于95%的内部密度。

通过仿真驱动的工艺设计消除内部孔隙

浇注前提供数字冷却配置文件。 MAGMA 帮助您识别 5 吨以上零件中的热梯度，以相应地定位冷却和浇口。这家重金属铸造制造商雇用的砂型铸造厂保证了至少95%密度，而行业标准为85-90%密度。其结果是循环加载期间报废的可能性更低，疲劳强度更高。

将铸后加工成本降低 35%

浇口设计和模具刚度将粗加工余量减少至35%。对于 5 吨底板，这意味着通过 CNC 加工去除的材料吨数减少到1.75 吨。与使用砂型铸造工艺的工业砂型铸造供应商合作可降低工具、加工时间和能源成本。

复杂几何形状的材料完整性

您的泵壳和挖掘机底座具有相同的硬度，无需任何进一步处理。 低水分呋喃树脂砂加上适当的冷却可防止厚截面和薄截面交界处的热撕裂。这种砂型铸造技术保证了压力和冲击强度的超声波测试。每件产品在第一次浇注后均符合规格。

<块引用>

本文档演示了我们的模拟驱动砂型铸造解决方案如何帮助提高您的质量重型部件生产 - 增加密度、降低加工成本并证明可靠性。这里介绍的工程专业知识可以满足您从第一次浇注到安装的所有要求。

我们如何保证大型砂型铸造服务的精确尺寸？

重金属铸件因冷却而受到不规则收缩和翘曲的影响；木质图案受潮导致分型线错位。 3D 砂印与铝瓶一起消除了图案的膨胀，提供ISO 8062-CT8/CT9限制内的公​​差。蓝光扫描和10m坐标测量机允许在15米以上的长度上将错位保持在0.8mm之内 - 砂型铸造无图案技术排除图案错误：

通过 3D 砂印消除数字图案

• 无木材膨胀误差：印刷模具会考虑任何水分迁移，以实现一致的 CT8-CT9 公差。 砂型铸造尺寸控制​ 从模具阶段开始。
• 刚性铝制烧瓶：坚固的烧瓶可防止变形，因此在铸造完成后无需拉直即可保持板平整。

阶梯部分的壁厚补偿

1. 蓝光扫描+坐标测量机反馈：计算修正大于80mm的台阶壁厚以避免焊接/接地。 砂型铸造质量保证​尽早发现偏差。
2. 数据驱动的调整：重复扫描每个模具的校正，直到获得正确的模具，以加快第一个零件的批准。

超长跨度上的分型线精度

• 夹紧力可控：液压夹具可将 15 米及以上长度的不对中度保持在 0.8mm 以下（行业平均水平为 1.5 – 2.0mm）。 精密砂型铸造服务提供了这种一致性。
• 无需二次接头：直接法兰配合可节省现场钻孔和垫片成本。

<块引用>

此方法来自重金属铸件制造商，表明通过计量进行数字化模具制造和尺寸补偿可产生可预测的尺寸。您无需进一步修改即可获得适合的重型零件，从而节省了数周的现场时间和大量的人工费用。

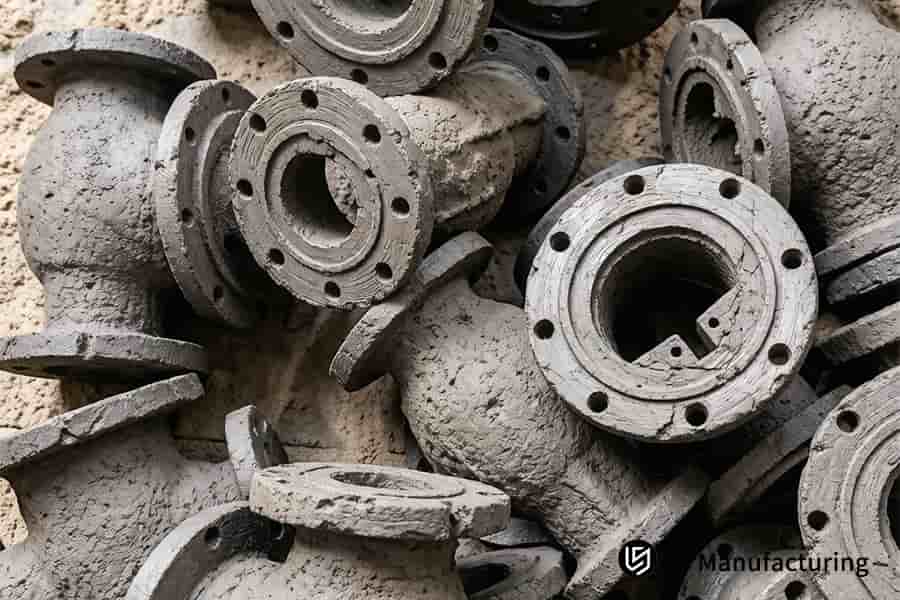

图 1：生产毛坯阀体为工业管道系统提供精密砂型铸造。

哪些重合金最适合高应力工业应用？

风力涡轮机齿轮箱和海上支架的合金选择不正确可能会致命。抗拉强度、韧性和耐腐蚀性的兼容性将决定零件的寿命。 定制砂型铸造服务采用受控熔体成分（S+P ≤0.015%）和特定热处理保证在−40°C下生存。 厚型砂型铸造解决变速箱壳体典型的收缩问题：

功能	技术与方法	性能指标
尺寸精度	高精度砂型铸造，采用3D打印、无粘合剂模具、刚性铝砂箱； 蓝光扫描+10m三坐标控制	ISO 8062 CT8–CT9; 15m长段分型面偏差±0.8mm
缺陷控制​	MAGMA 凝固模拟 + 呋喃树脂砂 (1.2–1.6%) + 定向激冷	收缩孔隙率低于0.3%；内部密度不低于99.5%； X 射线符合 ASTM E446 2 级
材质灵活性​	球墨铸铁(A536)、Cr26白铁、镍合金钢、双相不锈钢(2205/2507)；金属硫、磷含量低于或等于0.015%	拉伸强度 100 ksi; -40°C 时冲击能量高于或等于35 J；硬度650+ HB
成本和交货时间​	3D砂型铸造取代木纹（14天而不是80天）； 8条自动化砂型铸造线+2×15吨感应炉	将加工余量减少35%，交货时间从 12-16 周缩短为 7-9 周；产能3000吨/月 无缺陷风险； 100%可追溯
质量保证	450 kV X 射线检测、超声波检测200mm厚度钢材、水压测试35 MPa（30 分钟）；每个铸件的MTR和CMM认证	没有缺陷的可能性； 100%可追溯
交钥匙集成	内部DFM、3D砂铸模具设计、熔炼工艺、热处理、5轴龙门数控加工、涂层	一次性 PO; 99.5%交货保证；减少 60%

<正文> <块引用>

通过光谱化学分析和热处理，在−40°C下保证≥35J。 工业砂铸件供应商提供认证报告和第三方 UT/PMI 测试。作为您的重金属铸造供应商，我们会根据应力、温度和腐蚀环境提出建议。 低碳砂型铸造降低镍合金钢氢致裂纹的风险。这些零件将持续您的设计寿命，而无需过度设计。

DFM 工程优化如何降低您的定制铸造成本？

许多重型设备设计在刚开始设计时没有考虑拔模角度和分型线位置，导致铸件复杂且成本高昂。在定价之前对零件进行免费 DFM 分析，使用CAE 有限元分析来改变壁过渡区域并改善锥角。预先执行此操作可以从一开始就节省核心和金属：

通过墙壁过渡重新设计消除应力集中

CAE 分析通过将 90 度墙角过渡更改为 R25 拐角半径过渡来删除它们，这将在不增加重量的情况下均匀分布应力。快速厚度过渡到薄壁改为锥形，以减少热点并最大限度地减少内部冷冷。 砂型铸造 DFM 审查在模具设计开始之前指出这些问题。

优化拔模角度以实现干净脱模

更高的拔模角从 0.5° 到 1.5° 可防止撤模时砂壁破裂，并避免表面缺陷和垂直面的形状误差。将所有垂直面沿一个方向对齐以便取出，使模具更容易构建。 砂型铸造拔模角度优化可减少因模具卡住而产生的废品，并将成品率提高30%以上。

量化减少核心数量和金属使用量

统一的几何形状可以避免单独的型芯组件，从而将型芯数量减少20%，并降低每个铸件的型芯盒和装配劳动力成本。壁截面优化可节省 15% 材料，同时不会影响刚度，提供近净形状，因此需要较少的加工。通过DFM 分析获取砂型铸造报价，为您在任何模具投资之前提供可制造的设计。

<块引用>

具有集成 DFM 工程的精密砂型铸造服务将帮助您从一开始就设计出具有最佳可铸性的零件几何形状。 砂型铸造成本降低是通过最少的型芯使用量、最少的金属使用量和降低废品率来实现的。 砂型铸造可制造性分析有助于将您的想法转化为可生产的设计。这意味着每件价格更便宜，生产速度更快，并且铸造后不会出现任何意外。

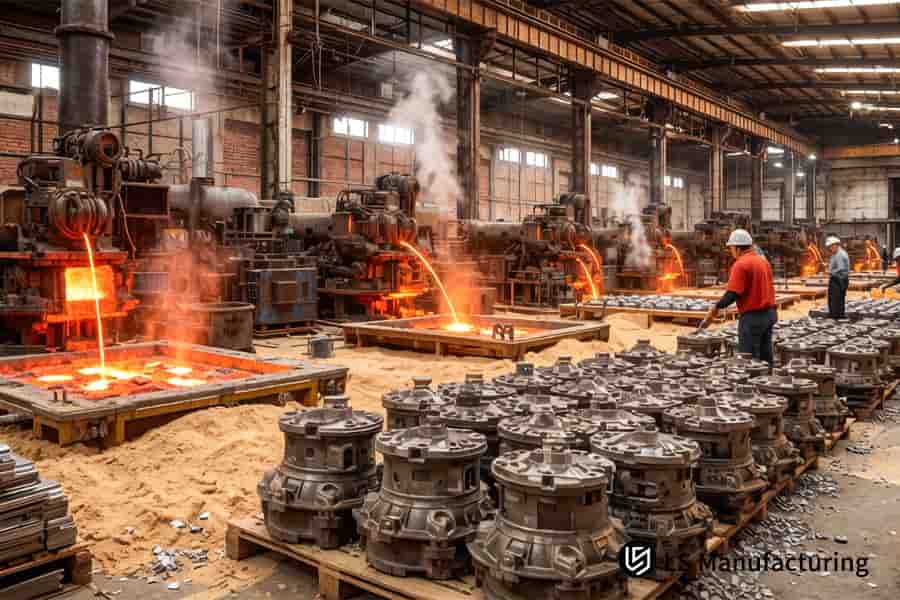

图2：批量生产发动机缸体需要具有高产能的重金属铸造制造商。

先进的质量控制如何预防大型金属铸件中的孔隙缺陷？

大型金属件微观结构内的气孔会导致灾难性故障，但肉眼无法察觉。使用 450kV X 射线和超声波检测的零缺陷系统可检测钢材中高达 200mm 的孔隙率。每个铸件均附有MTR、硬度测试报告以及35MPa压力测试30分钟 – 精密砂型铸造服务。

用于地下孔隙度检测的 X 射线成像

• 450kV 穿透 200mm 钢材：X 射线实时显示肉眼不可见的气孔。在投入使用时，您会遇到一些缺陷，这些缺陷会导致泄漏或裂纹扩展。 砂型铸造无损检测服务​提供这种检测能力。
• 可追溯的数字图像存档：射线照片与铸件序列号相匹配。无需额外的文书工作即可确保您的质量可追溯性。

墙体截面完整性超声波测试

1. UT 扫描厚到薄的过渡： 超声波检测关键壁部分的微收缩。在压力循环下失败的隐藏弱点将被避免。
2. 厚度映射确认设计假设：测量可确保您的铸件始终满足最小厚度要求。 砂型铸造压力测试，在35MPa下进行30分钟，证明没有泄漏。

100% 认证文档和可追溯性

• MTR + UT 报告 + 压力图表：每次铸件均包含经过认证的文档。您的来料检验现在只是文书审核，而不是重新测试。 砂型铸造 MTR 文档确保从浇注到交付的可追溯性。
• 安装时零缺陷风险：零紧急更换或停线情况。您已经消除了重型设备中代价最高的故障类型。

<块引用>

提供100%X射线、UT和压力测试的工业砂铸件供应商提供无需重新测试即可安装的铸件。 大批量砂型铸造操作提供完整的覆盖范围。这将为您提供零缺陷风险的大尺寸铸件。

我们如何加快大批量砂型铸造订单的交货进度？

重型设备制造商遭受供应链中断的困扰，可能导致停产，而传统代工厂的交货时间为12-16周。拥有8条连续呋喃树脂砂造型线，配有两台15吨中频感应炉，每月可生产超过3000吨。 砂型铸造快速原型制作将原型开发时间从 80 天缩短到 14 天：

合金等级	关键属性	典型应用	限制
ASTM A536 100-70-03 级球墨铸铁	100 ksi 拉伸强度，70 ksi 屈服强度，10% 伸长率	风力涡轮机齿轮箱组件	耐海水腐蚀能力低
Cr26 高铬	白铁硬度650+ HB以上，耐磨性优越	渣浆泵、破碎机械罩盖	冲击载荷下易碎且难以加工
低温	镍合金钢≥35J冲击功@−40°C	海上结构节点，北极应用	比球墨铸铁更昂贵的材料
双相不锈钢 2205/2507	620–800 MPa 拉伸强度，出色的耐氯化物性	高压液压回路、船用轴中的阀门	需要特殊焊接技术； 耐压砂铸件对于无泄漏阀门至关重要

<正文> <块引用>

大型砂型铸造服务使供应链对采购经理来说具有弹性。压缩是通过并行处理流程而不是顺序处理流程来实现的。拥有这种能力的工业砂型铸造供应商可以确保在不影响进度的情况下应对需求激增。 下载我们的大批量砂型铸造产能指南，了解并行工艺流程参数、模块化模具调度逻辑以及稳定供应链免受干扰的 3,000 吨月产量数据。

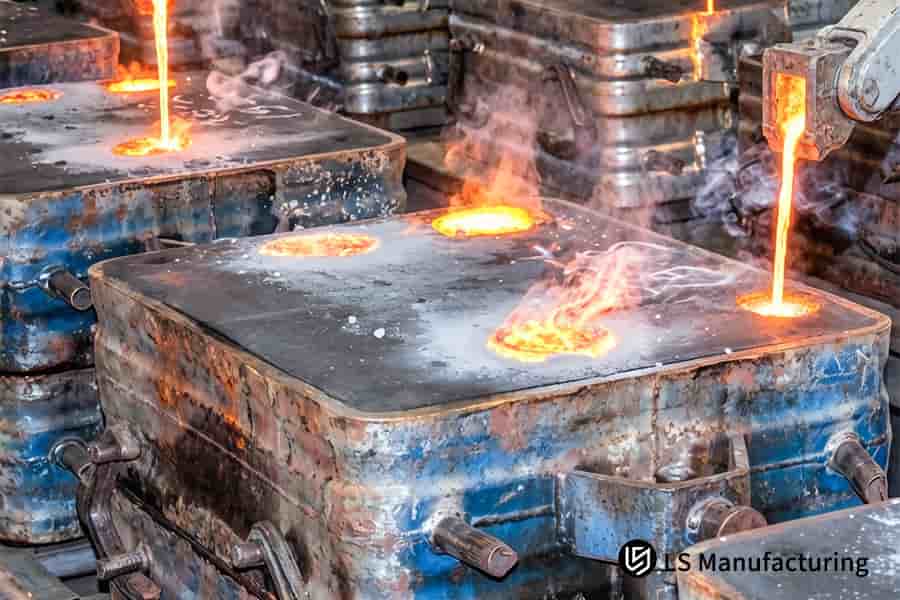

图 3：填充开式模具，为采矿机械部件提供定制砂型铸造服务。

请求砂型铸造报价时应评估哪些成本因素？

图案调整费、废品费等隐性费用将推高最初的低报价。通过分解材料、成型、型芯、热处理、无损检测和预加工成本，成本核算将变得透明。填充模拟将在收到您的 STEP/IGS 文件后24 小时内完成，分级定价将为每件50 件和 200 件节省费用。预先估算定制铸造成本可以防止意外成本：

透明的成本明细消除了意外费用

单独的明细将清楚地显示每项费用的含义，而没有任何总费用下的隐藏费用。第一篇文章批准后，模式摊销将成为报价的一部分，而不是意外成本。 砂型铸造模具成本将提前得知，使您能够在均匀的基础上比较竞争报价。

24 小时填充模拟验证可制造性

通过 MAGMA 流动分析，可在上传 3D 模型后24 小时内预测填充特性和收缩可能性。您将获得可行性报告和设计建议，而无需承诺购买任何工具。 砂型铸造加工余量通过优化浇口消除了高达35%的额外库存，从而降低了下游数控库存去除的成本。

分级定价支持基于数量的决策

清楚地标明50 和 200 件的单件价格，让您能够在考虑预算限制和库存管理政策的情况下确定最适合您的订单数量。 固定图案成本分布在更多件中，从而将每件价格从 50 件减少到 200 件，降低至 15-25%。具有透明分级定价的定制砂型铸造服务​可帮助财务团队准确预测现金流。

<块引用>

砂型铸造批量定价会考虑您的生产经济性，帮助您获得每个数量级别的最佳价格。它使您能够深入了解所涉及的所有成本，从而使您能够更快地做出决策。反过来，您可以决定与价格与其实际生产效率相符的供应商合作，而不是任何隐藏条件。

为什么与综合重金属铸造制造商合作提供交钥匙解决方案？

从不同来源获得毛坯铸件、无损检测和机加工意味着当缺陷出现时会出现责任转移。毛坯铸件、DFM、模型/3D 砂型创建、熔炼、热处理、5 轴龙门 CNC 和涂层均由一家工业砂铸供应商：

完成

单一责任点消除了责任转移

如果在加工过程中发现毛坯铸件存在缺陷，问题将在内部得到解决，而不是从一个供应商转移到另一个供应商，从而节省数周的电子邮件来确定谁应该支付返工费用。公司内部的协调确保毛坯库存适合CNC 程序要求。

无缝铸造到加工集成

较大的部件直接从热处理到现场5轴龙门数控铣床机器，无需任何异地运输，从而节省时间并防止损坏。用于铸造后检查的相同数据也用于在机器上进行设置。一家提供内部精密加工砂铸件的工业砂铸件供应商，其组合定位误差小于0.1毫米。

统一的表面处理和可预测的交付

部件在发货前经过底漆、喷漆甚至涂层处理，这可确保您获得成品部件，而不是需要另一家公司处理的未完成铸件。 所有加工阶段的组合调度使流程独立于分包商的可用性。 定制砂型铸造服务控制从熔炼到涂层的各个方面，从而实现99.5%的交付可预测性。

<块引用>

作为成品砂铸件供应商，我们对最终尺寸和性能承担100%责任，为您节省开支60%采购沟通成本。结果是，您可以在一张提单、一个检验周期内获得已加工、已测试和涂层的重型零件，并且没有任何协调问题。

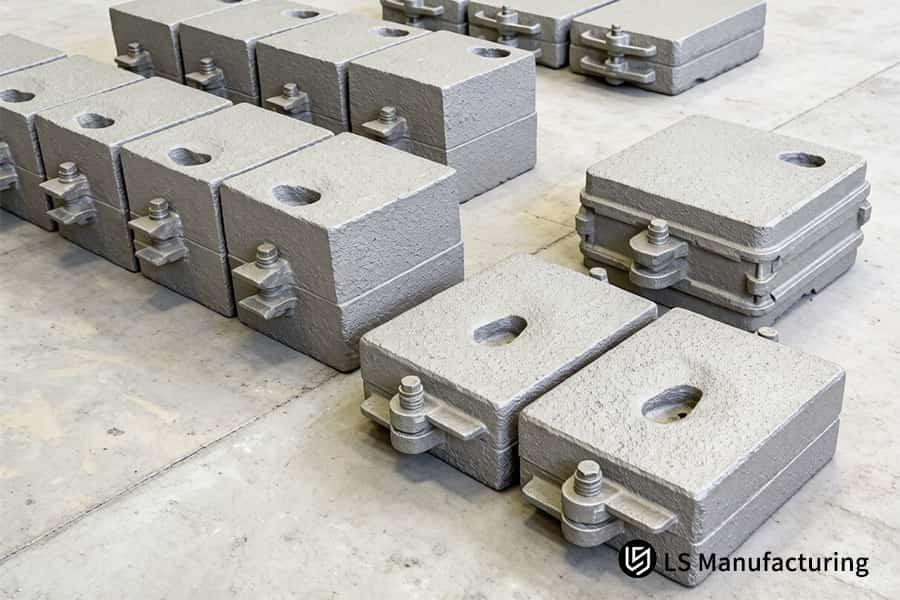

图 4：最终确定球墨铸铁配重，为汽车和航空航天应用提供工业砂型铸造。

LS Manufacturing 矿山设备重浆泵壳体定制砂型铸造服务：3D 打印砂型优化和零缺陷铸造

一家北美采矿原始设备制造商因采用 ASTM A536 80-55-06 球墨铸铁制成的 6.8 吨渣浆泵外壳而遭受严重的供应链危机。现有供应商在木模技术方面存在问题，由于收缩孔隙，导致18.5%加工废品，零件价格14,200 美元，交货时间16 周。这种尺寸的厚型砂型铸造需要完全不同的工艺：

客户挑战

内部流道和壁的复杂性导致宏观收缩，直到最终加工过程和18.5%报废时才变得明显。由于每个零件的成本14,200 美元并且交货时间为16 周，OEM 经历了多次延误并面临受到处罚的风险。生产无缺陷铸件的唯一方法是通过模拟驱动砂型铸造，而木制模型无法实现。

LS 制造解决方案

经过十二次 MAGMA 模拟迭代，设计从最初的顶部浇注系统更改为带有阶梯式流道、铬砂的底部浇注系统，并在厚区域有效使用冷铁。采用砂型铸造代替木制模型，并3D打印砂芯。法兰加工余量从 15mm 降低至10mm。

结果和价值

使用 ASTM E446 2 级 X 射线实现内部密度99.8%。废品率从 18.5% 降至 0%，每个外壳节省了 42 个 CNC 小时。交货时间从 16 周缩短至 5 周，而每件成本变为9,650 美元 — 每季度节省180,000 美元以上。使用零缺陷砂型铸造，流动阻力减少 8%，磨损寿命提高35%。

<块引用>

这只是众多例子之一，这些例子表明工程模拟和增材砂型打印的结合可以在重型采矿部件的制造中带来绝对的可靠性。交付周期缩短了70%，成本节省了32%，这表明砂型铸造解决方案如何改变在恶劣泥浆条件下工作的供应链稳定性和原始设备制造商的总拥有成本。

想要消除重型球墨铸铁铸件的猜测吗？获取由 12 个 MAGMA 迭代和 3D 打印型芯支持的砂型铸造报价 — 保证 99.8% 的密度。

常见问题解答

1.您的定制砂型铸造服务的最大尺寸和重量是多少？

公司库存有15吨感应炉和大型砂箱，可生产大型重金属零件，重量可达12吨，最大尺寸范围为6.5m × 4.2m × 2.8m，适合超大工业建筑的生产。

2. LS Manufacturing 的大型砂铸件可以达到什么尺寸公差？

采用先进的3D打印技术和高刚性的金属砂箱，我们有能力将大型重金属铸件的线性公差保持在ISO 8062 CT8至CT9范围内，将整个分型线最大错位保持在0.8毫米以内部分。

3.如何防止重型钢和铁铸件的内部气孔和收缩？

LS Manufacturing 利用 MAGMA 凝固数值模拟，使用呋喃树脂自硬砂和真空铸造工艺对冒口和浇注系统进行优化设计，从而使内部金相密度超过99.5%，同时避免出现任何孔隙和缩孔的可能性。

4.每个订单都提供哪些材料证明和质量检验？

基于 EN 10204 3.1 的材料测试报告 (MTR)、100% 工业 X 射线和超声波无损检测 (NDT)、布氏/洛氏硬度测试结果以及与您的 CAD 标称数据集相关的坐标测量机 (CMM) 尺寸检验报告。

5.我能多快获得重型机械项目的定制砂型铸造报价？

只需将您的请求以及 3D 图纸 (STEP/IGS) 和年产量发送给我们，我们 LS Manufacturing 的工程部门将在 24 小时内为您提供DFM 分析和详细报价，其中包含模具计划和单件成本。

6. LS Manufacturing 能否同时处理小批量原型设计和大批量生产？

是的，我们可以通过无木纹的3D砂印方式，快速制作1-5件的样品，2周交货。同时，我们还有一条连续的自动生产线，每月可进行3000吨以上的大批量生产。

7.你们为大型铸件提供哪些二次加工和表面处理？

LS Manufacturing为大型铸件提供交钥匙解决方案，包括大型五轴龙门数控精密加工、正火淬火热处理、Sa 2.5级抛丸清理、船舶和矿山设备重型防腐环氧富锌漆喷涂。

8. LS Manufacturing 如何在不影响质量的情况下确保具有竞争力的单价？

我们在预生产 DFM 优化中将过多的加工余量减少了 35%，并通过将 3D 砂型铸造技术与高产量和极低废品率 (<2%) 相结合，最大限度地减少了前期模具成本，从而降低了客户的总体拥有成本，同时保持了冶金和尺寸质量。

摘要

大型重型部件的出色砂型铸造取决于DFM优化、凝固模拟、NDT和精密加工。 LS Manufacturing 凭借在采矿、能源和建筑行业以及3D 砂型铸造和 ISO 9001/IATF 16949 方面的多年经验，为您提供无缺陷且经济高效的解决方案。

是否因缩孔、加工余量过多或供应商延误而导致成本超支？ 点击上面的“获取即时报价”按钮上传您的 3D CAD (STEP/IGS) 和规格。 我们将在24小时内为您提供免费的DFM分析和有竞争力的报价。

📞电话：+86 185 6675 9667
📧电子邮件：info@lsrpf.com
🌐网站：https://lsrpf.com/

免责声明

本页内容仅供参考。LS Manufacturing services对于信息的准确性、完整性或有效性不作任何明示或暗示的陈述或保证。不应推断第三方供应商或制造商将通过 LS Manufacturing 网络提供性能参数、几何公差、具体设计特征、材料质量和类型或工艺。这是买方的责任。需要零件报价 确定这些部分的具体要求。请联系我们了解更多信息。

LS 制造团队

LS Manufacturing 是一家行业领先的公司。专注于定制制造解决方案。我们拥有超过 15 年的经验，服务超过 5,000 家客户，我们专注于高精度数控加工、钣金制造、3D 打印、注塑。金属冲压，以及其他一站式制造服务。
我们的工厂配备了 100 多台最先进的 5 轴加工中心，并通过了 ISO 9001:2015 认证。我们为全球150多个国家的客户提供快速、高效、高质量的制造解决方案。无论是小批量生产还是大规模定制，我们都能以最快的24小时内交货满足您的需求。选择LS制造。这意味着选择的效率、质量和专业性。
要了解更多信息，请访问我们的网站：www.lsrpf.com
