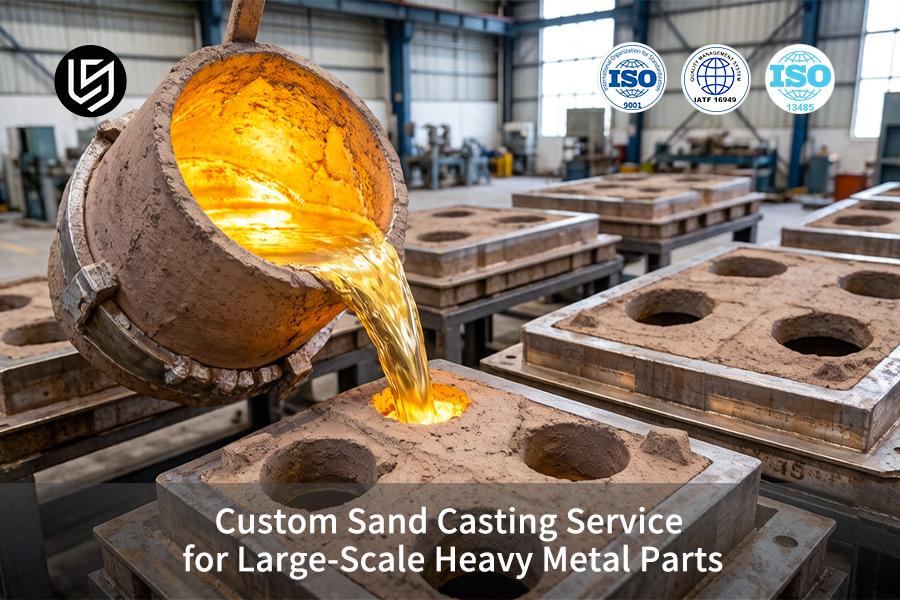

خدمة صب الرمل المخصصة للأجزاء المعدنية الثقيلة واسعة النطاق

خدمة صب الرمل المخصصة هي حل متقدم يحل >15% عيوب الانكماش في المصبوبات ذات 8 أطنان، مما يعيد تعريف ما هو صب الرمل.

يؤدي استخدام القوالب والمحاكاة المطبوعة ثلاثية الأبعاد إلى تقليل العيوب إلى <0.3%، مما يقلل تكلفة التصنيع بنسبة 32% ومدة الإنتاج بنسبة 50% للمعدات الثقيلة.

مخصص كبير الحجم مرجع سريع لخدمة صب الرمل

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 477.109 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> القدرة التقنية والطريقة مقياس الأداء دقة الأبعاد صب الرمل عالي الدقة عن طريق قوالب مطبوعة ثلاثية الأبعاد وغير قابلة للتجليد ودورق من الألومنيوم الصلب؛ مسح الضوء الأزرق + التحكم في CMM بطول 10 أمتار ISO 8062 CT8–CT9; انحراف سطح الفراق في حدود ±0.8 مم للمقاطع التي يبلغ طولها 15 مترًا التحكم في العيوب​ محاكاة تصلب ماغما + رمل راتينج الفوران (1.2–1.6%) + قشعريرة اتجاهية مسامية الانكماش أقل من 0.3%; الكثافة الداخلية ليست أقل من 99.5%؛ الأشعة السينية طبقاً للمواصفة ASTM E446 المستوى 2 المرونة المادية​ حديد الدكتايل (A536)، الحديد الأبيض Cr26، الفولاذ المخلوط بالنيكل، الفولاذ المقاوم للصدأ المزدوج (2205/2507)؛ محتوى الكبريت المعدني والفوسفور أقل من أو يساوي 0.015% قوة الشد 100 ksi; طاقة التأثير أعلى أو تساوي 35 J عند -40 درجة مئوية؛ صلابة 650+ HB التكلفة والمدة الزمنية يحل صب الرمل ثلاثي الأبعاد محل الأنماط الخشبية (14 يومًا بدلاً من 80)؛ 8 خطوط صب رمل آلية + 2 × 15 طن من أفران الحث يقلل من بدل المعالجة بنسبة 35%، ومدة التسليم 7-9 أسابيع بدلاً من 12-16؛ القدرة الإنتاجية 3000 طن شهريا لا توجد مخاطر العيوب. إمكانية التتبع بنسبة 100% ضمان الجودة الفحص بالأشعة السينية بقوة 450 كيلو فولت، واختبار الموجات فوق الصوتية حتى 200 مم من الفولاذ بسمك، والاختبار الهيدروستاتيكي 35 ميجا باسكال (30 دقيقة)؛ شهادة MTR وCMM لكل عملية صب لا توجد احتمالات لوجود خلل؛ إمكانية التتبع بنسبة 100% التكامل الجاهز سوق دبي المالي الداخلي، تصميم قالب صب الرمل ثلاثي الأبعاد، عملية الصهر، المعالجة الحرارية، التصنيع باستخدام الحاسب الآلي العملاقة ذات 5 محاور، الطلاء أمر الشراء لمرة واحدة؛ 99.5% ضمان التسليم؛ تخفيض بنسبة 60%

النصائح الرئيسية:

• إزالة العيوب: يؤدي صب الرمل لأجزاء كبيرة باستخدام محاكاة MAGMA والقوالب المطبوعة ثلاثية الأبعاد إلى تقليل معدل الخردة من 15%+ إلى الصفر تقريبًا، مما يسمح بتوفير 42 ساعة تصنيع باستخدام الحاسب الآلي لكل مبيت يبلغ 6.8 طن و32% لكل قطعة من تكاليف المبيت.
• ثبات الأبعاد: تتيح تقنية التشكيل الرقمي بدون أنماط قفل تفاوتات ISO CT8-CT9، وبالتالي تجنب الاستقامة الإضافية بعد الصب والملاءمة الميدانية للأجزاء التي يزيد وزنها عن 12 طنًا.
• تحسين المواد والتكلفة: يوفر تحسين DFM 20% من كمية النوى و15% من المواد الزائدة؛ هيكل تسعير واضح وشفاف (50/200 قطعة) للتكلفة الإجمالية للملكية التي يمكن التنبؤ بها.
• التسليم السريع: تقليل مهلة النموذج الأولي من 80 إلى 14 يومًا؛ تم تقليل مهلة الإنتاج بنسبة 40% إلى 7-9 أسابيع بسبب العمليات المتوازية والقدرة الإنتاجية 3000 طن/شهر.

لماذا تثق بهذا الدليل؟ الخبرة العملية من خبراء التصنيع في LS

يتم تحديد CT11–CT15 بواسطة ISO 8062-3 لصب الرمل الكبير الذي يزيد عن 1000 مم، ومع ذلك، يتم تصنيف مخزون الدفة البحرية 8.2 طن على أنه CT13 حتى يتم زيادة ضغطه إلى 85±2% مع 1.2% راتينج الفوران. وفقًا لجمعية المسبك الأمريكية (AFS)، تتراوح التفاوتات المقبولة بين 0.4–1.6 مم/100 مم، ومع ذلك، خلال تجربة استمرت 14 شهرًا، تبين أن CT12 ينطبق فقط على درجة حرارة صب تبلغ 1420±10 درجة مئوية. يجب توفير ثلاثة معايير: درجة التسامح، ومحاكاة التصلب، وخريطة UT (ASTM E186).

وفقًا للنظرية، يصل الرمل المرتبط إلى CT8 إلى CT12. ومع ذلك، كان لا بد من نقل إطار التعدين مقاس 1200 مم الذي كنا نقوم بصبه إلى CT14 باستخدام راتينج 1.0% حتى تحولنا إلى 1.4% الفوران، مما أدى إلى تقليل الخردة من 12% إلى 3.5%. تتطلب جمعية مؤسسي الصلب الأمريكية (SFSA) أن يكون الحجز لمدة 6 ساعات على الأقل للمقاطع التي يزيد حجمها عن 200 ملم؛ في حالتنا الخاصة بجدار مبيت التروس 280 مم، وجدنا أن الثبات لمدة 6 ساعات عند درجة حرارة 500±20 درجة مئوية لا يسبب الانكماش.

يحتاج التصلب الاتجاهي 0.8–1.2 درجة مئوية/مم، ولكن كان علينا التخلص من 22 جزءًا من إطار ضغط 5.6 طن بسبب التقليل من تقدير الناهض على رأس 320 مم. بعد 18 شهرًا من اختبار 15 مصبوبًا من حديد الدكتايل، أنشأنا نسبة الناهض: القسم 1.2-1.4 والحشو ≥30° وخفضنا معدل رفض الأشعة السينية من 8.7% إلى 0.9%. قبل الالتزام بالأدوات، يرجى الحصول على بياناتنا حول محتوى الراتنج 1.2–1.6%، وبدل التشغيل الآلي 0.05-0.08 بوصة لكل سطح، وفقدان الخردة ±1.5%.

لماذا تختار خدمة صب الرمل المخصصة للمكونات الهيكلية المعدنية الثقيلة؟

عندما يتعلق الأمر بقواعد الحفارات الثقيلة وأغلفة مضخات التعدين التي يزيد وزنها عن 5 أطنان، فإن الحدادة تعتبر إسرافًا، في حين أن الصب التقليدي لا يوفر كثافة كافية. مع شركة LS Manufacturing، يمكنك الاستفادة من خدمة صب الرمل المخصصة باستخدام رمل راتينج الفوران ومحاكاة MAGMA لضمان كثافة داخلية أكبر من 95%.

القضاء على المسامية الداخلية من خلال تصميم العمليات المبني على المحاكاة

يتم توفير ملف التبريد الرقمي قبل الصب. تساعدك MAGMA على تحديد التدرجات الحرارية في الجزء الذي يبلغ وزنه 5 أطنان لوضع التبريد والبوابة وفقًا لذلك. يضمن مسبك صب الرمل الذي تستخدمه شركة مصنعة لسبائك المعادن الثقيلة كثافة 95 بالمائة على الأقل مقارنة بمعيار الصناعة 85-90. النسبة المئوية للكثافة. الناتج هو فرص أقل للتخريد وقوة إجهاد أعلى أثناء التحميل الدوري.

تقليل تكاليف المعالجة بعد الصب بنسبة 35%

يقلل تصميم البوابات وصلابة القالب من السماح بالتصنيع الخام إلى 35 بالمائة. في حالة لوحة القاعدة التي يبلغ وزنها 5 أطنان، فهذا يعني تقليل حمولة المواد التي تتم إزالتها عن طريق التصنيع باستخدام الحاسب الآلي إلى 1.75 طن. التعاون مع مورد صب الرمل الصناعي الذي يستخدم عملية صب الرمل تقلل من تكلفة الأدوات ووقت التصنيع والطاقة.

تكامل المواد عبر الأشكال الهندسية المعقدة

تتمتع مبيتات المضخات وقواعد الحفارات لديك بالصلابة نفسها دون الحاجة إلى أي معالجة إضافية. رمل راتينج الفوران منخفض الرطوبة مع التبريد المناسب يمنع التمزق الساخن عند تقاطع المقاطع السميكة والرفيعة. تضمن تقنية صب الرمل إجراء اختبار بالموجات فوق الصوتية لمقاومة الضغط والصدمات. وستكون كل قطعة مطابقة للمواصفات بعد الصب الأول.

<اقتباس>

يوضح هذا المستند كيف يمكن أن حلول صب الرمل المساعدة في تحسين جودة إنتاج المكونات الثقيلة – زيادة الكثافة، وتقليل تكاليف التصنيع، والموثوقية المثبتة. إن الخبرة الهندسية المقدمة هنا تلبي كافة متطلباتك من لحظة الصب الأول وحتى التثبيت.

كيف نضمن أبعادًا دقيقة في خدمة صب الرمل واسعة النطاق؟

تتأثر مصبوبات المعادن الثقيلة بالانكماش والاعوجاج غير المنتظم بسبب التبريد؛ الأنماط الخشبية تمتص الرطوبة مما يؤدي إلى اختلال خط الفراق. ثلاثية الأبعاد الطباعة الرملية جنبًا إلى جنب مع قارورة الألومنيوم تمنع تورم النموذج مما يوفر التسامح ضمن حدود ISO 8062-CT8/CT9. يسمح المسح الضوئي للضوء الأزرق و10m CMM بالحفاظ على المحاذاة غير الصحيحة في حدود 0.8mm على أطوال تزيد عن 15 مترًا - تقنية صب الرمل بدون نمط تستبعد النمط الأخطاء:

إزالة الأنماط الرقمية عبر الطباعة الرملية ثلاثية الأبعاد

• لا يوجد خطأ في توسيع الخشب: تراعي القوالب المطبوعة أي انتقال للرطوبة للتفاوتات المتسقة لـ CT8-CT9. التحكم في أبعاد صب الرمل​ يبدأ في مرحلة القالب.
• دورق ألومنيوم صلب: دورق قوي يمنع التشوه، وبالتالي يحافظ على الألواح مسطحة دون الحاجة إلى تقويم بعد الانتهاء من الجبيرة.

تعويض سمك الجدار للأقسام المتدرجة

1. مسح الضوء الأزرق + تعليقات CMM: يحسب تصحيح سمك الجدار للخطوة الأكبر من 80 مم لتجنب اللحام/التأريض. ضمان جودة صب الرمل​ يكتشف الانحرافات مبكرًا.
2. الضبط المستند إلى البيانات: كرر تصحيحات المسح لكل قالب حتى يتم الوصول إلى التصحيح الصحيح لتسريع الموافقة على الجزء الأول.

دقة فصل الخطوط على المسافات الطويلة جدًا

• قوة التثبيت المتحكم بها: يحافظ المشبك الهيدروليكي على عدم المحاذاة تحت 0.8 مم على 15 مترًا وأكثر من الأطوال (متوسط الصناعة 1.5 - 2.0 مم). توفر خدمة صب الرمل الدقيقة هذا الاتساق.
• لا توجد تركيبات ثانوية: يوفر لك التزاوج المباشر للشفة تكاليف الحفر الميداني والحشو.

<اقتباس>

توضح هذه الطريقة من الشركة المصنعة لصب المعادن الثقيلة أن صناعة القوالب الرقمية وتعويض الأبعاد من خلال منتجات القياس أبعاد يمكن التنبؤ بها. يمكنك الحصول على أجزاء ثقيلة ملائمة كما ينبغي دون مزيد من التعديلات، مما يوفر لك أسابيع من الوقت في الموقع ومبالغ ضخمة من المال في رسوم العمالة.

الشكل 1: إنتاج أجسام الصمامات الخشنة يوفر صبًا رمليًا دقيقًا لأنظمة السباكة الصناعية.

ما هي السبائك الثقيلة الأكثر ملاءمة للتطبيقات الصناعية عالية الضغط؟

قد يكون الاختيار غير الصحيح للسبائك المستخدمة في علب تروس توربينات الرياح والدعامات البحرية أمرًا قاتلاً. إن توافق قوة الشد والمتانة والمقاومة ضد التآكل سيحدد عمر الأجزاء. خدمة صب الرمل المخصصة مع تركيبة ذوبان يمكن التحكم فيها (S+P ≥0.015%) ومعالجة حرارية محددة تضمن البقاء عند درجة حرارة −40 درجة مئوية. يتعامل صب الرمل للقسم الثقيل مع مشكلات الانكماش المعتادة في مبيت علبة التروس:

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> <تر> درجة السبائك الخاصية الرئيسية التطبيق النموذجي القيود <تر> ASTM A536 درجة 100-70-03 حديد الدكتايل قوة شد 100 ksi، قوة خضوع 70 ksi، 10% استطالة مكونات علب التروس لتوربينات الرياح مقاومة منخفضة للتآكل في مياه البحر <تر> Cr26 عالي الكروم صلابة الحديد الأبيض تزيد عن 650+ HB، ومقاومة فائقة للتآكل أغطية مضخات الملاط وآلات التكسير هش تحت تأثير الصدمات ويصعب تشغيله آليًا <تر> درجة حرارة منخفضة سبائك النيكل والصلب ≥35J طاقة التأثير @−40 درجة مئوية العقد الهيكلية البحرية، تطبيقات القطب الشمالي مادة أغلى من الحديد المرن <تر> دوبلكس ستانلس ستيل 2205/2507 620–800 ميجاباسكال مقاومة شد استثنائية للكلوريد صمامات في الدوائر الهيدروليكية ذات الضغط العالي، الأعمدة البحرية يتطلب الأمر تقنيات لحام خاصة؛ صب الرمل المحكم الضغط ضروري للصمامات المانعة للتسرب <اقتباس>

مضمون ≥35J عند درجة حرارة −40 درجة مئوية عن طريق التحليل الكيميائي الطيفي والمعالجة بالحرارة. يوفر مورد صب الرمل الصناعي تقارير معتمدة واختبار UT/PMI من جهة خارجية. باعتبارنا موردًا لصب المعادن الثقيلة، فإننا نوصيك بناءً على الضغط ودرجة الحرارة وبيئة التآكل. يؤدي صب الرمل منخفض الكربون إلى تقليل خطر تكسير الهيدروجين في سبائك الصلب بالنيكل. ستدوم الأجزاء طوال فترة تصميمك دون الإفراط في التصميم.

كيف يعمل التحسين الهندسي في سوق دبي المالي على تقليل تكلفة الإرسال المخصص لديك؟

لا تأخذ العديد من تصميمات المعدات الثقيلة في الاعتبار زوايا السحب ومواقع الخطوط الفاصلة عند بدء التصميم لأول مرة، مما يؤدي إلى عمليات صب معقدة وتكاليف عالية. يستخدم تحليل DFM المجاني للجزء قبل التسعير تحليل العناصر المحدودة CAE لتغيير مناطق انتقال الجدار وتحسين الزوايا المستدقة. يؤدي القيام بذلك مقدمًا إلى حفظ النوى والمعادن منذ البداية:

التخلص من عوامل زيادة الضغط من خلال إعادة تصميم انتقال الجدار

تحليل CAE يزيل انتقالات زاوية الجدار بمقدار 90 درجة عن طريق تغييرها إلى انتقالات نصف قطر الزاوية R25، والتي ستوزع الضغط بالتساوي دون زيادة الوزن. يتم تغيير التحولات السريعة للسمك إلى الجدران الرقيقة إلى التناقص التدريجي لتقليل النقاط الساخنة وتقليل القشعريرة الداخلية. تشير مراجعة سوق صب الرمل في سوق دبي المالي إلى هذه المشكلات قبل بدء تصميم القالب.

تحسين زوايا المسودة لتحرير القالب بشكل نظيف

زاوية مسودة أعلى من 0.5 درجة إلى 1.5 درجة تمنع تكسر الجدار الرملي أثناء سحب النمط وتجنب عيوب السطح وخطأ الشكل للأوجه الرأسية. إن محاذاة جميع الوجوه الرأسية في اتجاه واحد للسحب يجعل بناء القالب أسهل. يؤدي تحسين لزاوية سحب الرمل إلى تقليل الخردة الناتجة عن تعلق القوالب وزيادة معدل الإنتاجية بأكثر من 30%.

تقليل عدد النواة واستخدام المعادن بشكل كمي

تسمح الهندسة الموحدة بتجنب تجميعات النوى المنفصلة، مما يؤدي إلى تقليل عدد النوى بنسبة 20% وخفض تكاليف الصناديق الأساسية وعمالة التجميع لكل عملية صب. يؤدي تحسين أقسام الجدار إلى توفير 15% من المواد دون المساس بالصلابة، مما يوفر أشكالًا قريبة من الشبكة وبالتالي يتطلب معالجة أقل. الحصول على عرض أسعار لصب الرمل مع تحليل DFM يوفر لك تصميمًا قابلاً للتصنيع قبل أي استثمار في الأدوات.

<اقتباس>

ستساعدك خدمة صب الرمل الدقيقة مع هندسة DFM المدمجة على تصميم الشكل الهندسي للجزء الخاص بك بشكل مثالي لقابلية الصب منذ البداية. يتم تحقيق تقليل تكلفة صب الرمل من خلال الحد الأدنى من الاستخدام الأساسي، والحد الأدنى من استخدام المعادن، وانخفاض معدل الخردة. يساعد تحليل قابلية تصنيع صب الرمل على تحويل فكرتك إلى تصميم قابل للإنتاج. ما يعنيه ذلك هو سعر أرخص للقطعة الواحدة، وزيادة أسرع في الإنتاج، وعدم وجود مفاجآت بعد الصب.

الشكل 2: يتطلب الإنتاج الضخم لكتل المحركات مصنعًا لصب المعادن الثقيلة بسعة كبيرة.

كيف يمكن لمراقبة الجودة المتقدمة أن تمنع عيوب المسامية في المسبوكات المعدنية الكبيرة؟

تؤدي المسام الغازية الموجودة داخل البنية المجهرية للقطع الكبيرة المصنوعة من المعدن إلى حدوث أعطال كارثية ولكن لا يمكن اكتشافها بالعين المجردة. يكتشف نظام خالٍ من العيوب باستخدام الأشعة السينية 450 كيلو فولت والفحص بالموجات فوق الصوتية المسامية التي تصل إلى 200 مم في الفولاذ. تأتي كل عملية صب مع MTR وتقرير اختبار الصلابة واختبار الضغط عند 35MPa لمدة 30 دقيقة – خدمة صب الرمل الدقيقة.

التصوير بالأشعة السينية للكشف عن المسامية تحت السطح

• اختراق بقوة 450 كيلو فولت عبر الفولاذ بسمك 200 ملم: في الوقت الفعلي، تُظهر الأشعة السينية مسام الغاز غير المرئية بالعين المجردة. تحصل على عيوب قد تؤدي إلى حدوث تسرب أو تشقق في النمو عند تشغيلها. توفر خدمات NDT لصب الرمل​ إمكانية الكشف هذه.
• أرشيف الصور الرقمية لإمكانية التتبع: يتطابق التصوير الشعاعي مع الرقم التسلسلي للصب. يتم ضمان إمكانية تتبع الجودة دون الحاجة إلى أوراق إضافية.

اختبار الموجات فوق الصوتية لسلامة قسم الجدار

1. يقوم UT بمسح التحولات من السميك إلى الرقيق: تكتشف الموجات فوق الصوتية الانكماش الجزئي في أقسام الجدار المهمة. سيتم تجنب نقاط الضعف المخفية التي تفشل تحت ضغط الدوران.
2. يؤكد تعيين السُمك افتراضات التصميم: يضمن القياس أن الصب الخاص بك يلبي الحد الأدنى من السُمك طوال الوقت. اختبار ضغط صب الرمل عند 35 ميجا باسكال لمدة 30 دقيقة يثبت عدم وجود تسرب.

التوثيق المعتمد وإمكانية التتبع بنسبة 100%

• تقرير MTR + UT + مخطط الضغط: يتم تضمين الوثائق المعتمدة مع كل عملية صب. أصبح الفحص الوارد الخاص بك الآن مجرد مراجعة ورقية بدلاً من إعادة الاختبار. وثائق فحص منتصف المدة لصب الرمل تضمن إمكانية التتبع من الصب إلى التسليم.
• لا يوجد أي خطر لوجود عيوب عند التثبيت: لا توجد عمليات استبدال في حالات الطوارئ أو حالات خفض الخط. لقد تخلصت من أكثر أنواع الأعطال تكلفةً في معداتك الثقيلة.

<اقتباس>

يوفر مورد مصبوبات الرمل الصناعي 100% الأشعة السينية، وUT، واختبار الضغط، مصبوبات يتم تركيبها دون إعادة اختبار. توفر عمليات صب الرمل بكميات كبيرة تغطية كاملة. سيمنحك هذا قوالب كبيرة الحجم دون أي مخاطرة بوجود عيوب.

كيف يمكننا تسريع جداول التسليم لطلبات صب الرمل ذات الحجم الكبير؟

يعاني مصنعو المعدات الثقيلة من اضطرابات سلسلة التوريد التي تهدد بتوقف الإنتاج، حيث تقدم المسابك التقليدية فترات زمنية تتراوح بين 12-16 أسبوعًا. من خلال ثمانية خطوط متواصلة لقولبة رمل راتنجات الفوران مدعومة بفرنين حثيين متوسطي التردد بقدرة 15 طنًا، يمكن توفير ما يزيد عن 3000 طن شهريًا. النماذج الأولية السريعة لصب الرمل تقلل من تطوير النماذج الأولية من 80 يومًا إلى 14 يومًا:

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> <تر> مرحلة العملية أسلوب المسبك التقليدي الأسلوب الأمثل <تر> تطوير النموذج الأولي صنع الأنماط الخشبية: 80 يومًا صنع النماذج الأولية باستخدام الطباعة الرملية ثلاثية الأبعاد: 14 يومًا (مدة صب الرمل 66 يومًا) <تر> إنتاج القوالب آلة صنع النمط الواحد آلة صنع نمطين باستخدام قوالب معيارية <تر> سعة الذوبان فرن صهر فردي، دفعات محدودة أفران صهر مزدوجة سعة 15 طن لكل منهما، جدول صهر مستمر <تر> الالتزام بالمهلة الزمنية 12–16 أسبوعًا مهلة للطلبات العادية 40% توفير في المهلة الزمنية، عادةً من 7 إلى 9 أسابيع مهلة <اقتباس>

إن خدمة صب الرمل على نطاق واسع تجعل سلسلة التوريد مرنة أمام مديري المشتريات. يتم تحقيق الضغط من خلال تدفق العملية المتوازي بدلاً من التدفق المتسلسل. يضمن مورد صب الرمل الصناعي الذي يتمتع بهذه القدرة التعامل مع الزيادات المفاجئة في الطلب دون التأثير على الجدول الزمني. قم بتنزيل دليل قدرة صب الرمل كبيرة الحجم لمعلمات تدفق العملية المتوازية، ومنطق جدولة القالب المعياري، وبيانات الإنتاج الشهرية البالغة 3000 طن التي تعمل على استقرار سلاسل التوريد ضد الانقطاع.

الشكل 3: يوفر ملء القوالب المفتوحة خدمة صب الرمل المخصصة لمكونات آلات التعدين.

ما هي عوامل التكلفة التي يجب عليك تقييمها عند طلب عرض أسعار لصب الرمل؟

ستؤدي الرسوم المخفية مثل تكلفة تعديل النمط ورسوم الخردة إلى رفع الأسعار المنخفضة الأولية. ستكون التكلفة شفافة من خلال تقسيم المواد والقولبة والقلب والمعالجة الحرارية وNDT وتكلفة التصنيع المسبق. سيتم إجراء محاكاة التعبئة في غضون 24 ساعة من استلام ملف STEP/IGS الخاص بك وسيوفر التسعير المتدرج لكل قطعة 50 و200 قطعة. تقدير تكلفة صب مخصصة مقدمًا يمنع التكلفة غير المتوقعة:

تقسيم التكاليف الشفاف يلغي الرسوم المفاجئة

سيظهر التفصيل الفردي بوضوح معنى كل تكلفة دون أي رسوم مخفية ضمن التكلفة الإجمالية. سيكون استهلاك النموذج جزءًا من عرض الأسعار وليس تكلفة مفاجئة بعد الموافقة على المادة الأولى. سيتم معرفة تكلفة أدوات صب الرمل مقدمًا مما يتيح لك مقارنة عروض الأسعار المنافسة على أساس متساو.

محاكاة التعبئة على مدار 24 ساعة للتحقق من قابلية التصنيع

من خلال تحليل تدفق MAGMA، يتم التنبؤ بخصائص التعبئة وإمكانية الانكماش خلال 24 ساعة بعد تحميل النموذج ثلاثي الأبعاد. سوف تحصل على تقرير الجدوى وتوصيات التصميم دون الالتزام بشراء الأدوات. يؤدي بدل تصنيع صب الرمل عبر البوابات المحسنة إلى التخلص من المخزون الإضافي بما يصل إلى 35% وبالتالي يقلل تكلفة إزالة المخزون باستخدام الحاسب الآلي في المراحل النهائية.

يتيح التسعير المتدرج اتخاذ القرارات على أساس الحجم

أسعار كل قطعة 50 و200 قطعة موضحة بوضوح، مما يسمح بتحديد كمية الطلب المناسبة التي ستعمل بشكل أفضل بالنسبة لك مع الأخذ في الاعتبار قيود الميزانية وسياسات إدارة المخزون. يتم توزيع تكاليف النمط الثابت على عدد أكبر من القطع، وبالتالي خفض سعر القطعة الواحدة بما يصل إلى 15-25%، مع الانتقال من 50 إلى 200 قطعة. خدمة صب الرمل المخصصة​ مع أسعار متدرجة شفافة تساعد فرق الشؤون المالية على توقع التدفق النقدي بدقة.

<اقتباس>

تسعير حجم صب الرمل يأخذ في الاعتبار اقتصاديات الإنتاج لديك، مما يساعدك في الحصول على أفضل سعر لكل مستوى من مستويات الكمية. فهو يمنحك نظرة ثاقبة لجميع التكاليف المعنية، مما يسمح لك باتخاذ القرارات بشكل أسرع. وفي المقابل، يمكنك اتخاذ قرار بشأن العمل مع مورد تتوافق أسعاره مع كفاءة الإنتاج الحقيقية، وليس أي شروط خفية.

لماذا نتعاون مع شركة تصنيع متكاملة لصب المعادن الثقيلة للحصول على حلول متكاملة؟

إن الحصول على المسبوكات الخام، والاختبارات غير التدميرية، والتصنيع من مصادر مختلفة يعني أن هناك تحولًا في اللوم عند ظهور العيوب. يتم إجراء المسبوكات الخام، وسوق دبي المالي (DFM)، وإنشاء قالب رملي/نموذج ثلاثي الأبعاد، والصهر، والمعالجة الحرارية، التحكم الرقمي الحاسوبي القنطري ذو 5 محاور، والطلاء بواسطة صب الرمل الصناعي المورد:

نقطة واحدة للمساءلة تمنع تحويل اللوم

إذا تم اكتشاف عيوب في الصب الخام أثناء التصنيع، فسيتم إصلاح المشكلة داخليًا ولن يتم نقلها من بائع إلى آخر، وبالتالي توفير أسابيع من رسائل البريد الإلكتروني حول من يجب أن يدفع مقابل إعادة العمل. يضمن التنسيق داخل الشركة أن المخزون الأولي مناسب لمتطلبات برنامج CNC.

تكامل سلس من الصب إلى التصنيع

تنتقل المكونات الأكبر حجمًا مباشرة من المعالجة الحرارية إلى ماكينات الطحن CNC ذات القنطرة ذات 5 محاور في الموقع دون أي نقل خارج الموقع، وبالتالي توفير الوقت ومنع الأضرار. يتم استخدام نفس المسندات المستخدمة للفحص بعد الصب في الإعداد على الماكينة. مورد صب الرمل الصناعي الذي يوفر تصنيع صب الرمل بالآلات الدقيقة داخليًا لديه أقل من 0.1 مم من خطأ تحديد الموضع المجمع.

تشطيب سطحي موحد وتسليم متوقع

يتم تجهيز الجزء أو دهانه أو حتى تغليفه قبل الشحن، مما يضمن حصولك على الجزء النهائي بدلاً من الصب غير المكتمل الذي يتطلب عملاً من شركة أخرى. الجدولة المجمعة لجميع مراحل المعالجة تجعل العملية مستقلة عن توفر المقاول من الباطن. خدمة صب الرمل المخصصة التي تتحكم في جميع الجوانب بدءًا من الصهر وحتى الطلاء تؤدي إلى إمكانية التنبؤ بالتسليم بنسبة 99.5%.

<اقتباس>

باعتبارنا موردًا لصب الرمل النهائي، فإننا نتحمل المسؤولية 100% عن الأبعاد النهائية والأداء، مما يوفر عليك 60% تكاليف اتصالات الشراء. والنتيجة هي أنك تحصل على الأجزاء الثقيلة الجاهزة والمختبرة والمطلية في بوليصة شحن واحدة وفترة فحص واحدة وبدون مشاكل في التنسيق.

الشكل 4: أثقال موازنة حديد الدكتايل النهائية توفر صب الرمل الصناعي لتطبيقات السيارات والفضاء.

تصنيع LS خدمة صب الرمل المخصصة لمعدات التعدين مساكن مضخات الملاط الثقيلة: تحسين قالب الرمل المطبوع ثلاثي الأبعاد والصب الخالي من العيوب

كانت إحدى الشركات المصنعة لمعدات التعدين الأصلية في أمريكا الشمالية تعاني من أزمة خطيرة في سلسلة التوريد فيما يتعلق بمبيتات مضخات الملاط سعة 6.8 طن في ASTM A536 80-55-06 حديد الدكتايل. واجه المورد الحالي مشاكل في تقنية الأنماط الخشبية مما أدى إلى الحصول على خردة تصنيع بنسبة 18.5% بسبب مسامية الانكماش، مع سعر جزئي 14,200 دولار ومدة انتظار 16 أسبوعًا. يتطلب هذا الحجم صب الرمل للمقاطع الثقيلة عملية مختلفة تمامًا:

تحدي العميل

أدى تعقيد ممرات التدفق الداخلي والجدران إلى انكماشات كبيرة لم تصبح واضحة حتى عملية المعالجة النهائية وخردة بنسبة 18.5%. نظرًا لأن تكلفة كل قطعة 14,200 دولار ومدة زمنية تصل إلى 16 أسبوعًا، فقد واجهت الشركة المصنّعة للمعدات الأصلية تأخيرات متعددة وتعرضت لخطر التعرض للعقوبات. وكانت الطريقة الوحيدة لإنتاج مصبوبات خالية من العيوب هي عبر الصب الرملي المعتمد على المحاكاة، وهو ما لم تتمكن الأنماط الخشبية من تحقيقه.

حل التصنيع LS

بعد اثني عشر تكرارًا لمحاكاة MAGMA، تغير التصميم من نظام الصب العلوي الأولي إلى أنظمة البوابات السفلية مع مجاري متدرجة، ورمال الكروم، والاستخدام الفعال للقشعريرة في المناطق السميكة. بدلاً من الأنماط الخشبية، تم استخدام الصب بالرمل مع الطباعة ثلاثية الأبعاد لقلب الرمل. تم تخفيض الحد المسموح به لتصنيع الفلنجة إلى 10 مم من 15 مم.

النتائج والقيمة

تم تحقيق الكثافة الداخلية بنسبة 99.8% باستخدام الأشعة السينية ASTM E446 المستوى 2. انخفضت نسبة الخردة من 18.5% إلى 0% مما أدى إلى توفير 42 ساعة CNC لكل مسكن. تم تقليل المهلة الزمنية من 16 أسبوعًا إلى 5 أسابيع، في حين أصبحت تكلفة القطعة الواحدة 9,650 دولارًا أمريكيًا - مما يوفر أكثر من 180,000 دولار أمريكي لكل ربع سنة. أدى تقليل مقاومة التدفق بنسبة 8% إلى زيادة عمر التآكل بنسبة 35% باستخدام صب الرمل بدون عيوب.

<اقتباس>

هذا مجرد مثال واحد من العديد من الأمثلة التي توضح أن الجمع بين المحاكاة الهندسية وطباعة القوالب الرملية المضافة يؤدي إلى موثوقية مطلقة في تصنيع مكونات التعدين الثقيلة. يُظهر تقليل المهلة بنسبة 70% و32% من توفير التكاليف كيف يغير حل صب الرمل استقرار سلسلة التوريد وإجمالي تكلفة الملكية لمصنعي المعدات الأصلية الذين يعملون في ظل ظروف الملاط الصعبة.

هل تريد التخلص من التخمين الناتج عن مصبوبات حديد الدكتايل الثقيل؟ يمكنك الوصول إلى عرض أسعار صب الرمل المدعوم بـ 12 تكرارًا من MAGMA ونوى مطبوعة ثلاثية الأبعاد - كثافة مضمونة بنسبة 99.8%.

الأسئلة الشائعة

1. ما هو الحد الأقصى لسعة الحجم والوزن لخدمة صب الرمل المخصصة لديك؟

تمتلك الشركة في مخزونها فرنًا حثيًا سعة 15 طنًا بالإضافة إلى صندوق رمل كبير، مما يسمح بإنتاج أجزاء معدنية ثقيلة كبيرة يصل وزنها إلى 12 طنًا مع نطاق أبعاد أقصى 6.5 م × 4.2 م × 2.8 م مناسب لإنتاج الإنشاءات الصناعية كبيرة الحجم.

2. ما هي تفاوتات الأبعاد التي يمكن أن تحققها شركة LS Manufacturing للمسبوكات الرملية واسعة النطاق؟

باستخدام تقنيات الطباعة ثلاثية الأبعاد المتقدمة وصناديق الرمل المعدنية ذات الصلابة العالية، لدينا القدرة على الحفاظ على التفاوتات الخطية للمسبوكات الكبيرة من المعادن الثقيلة ISO 8062 CT8 إلى CT9، مع الحفاظ على الحد الأقصى من محاذاة خط الفصل في حدود 0.8 ملم في جميع أنحاء الجزء.

3. كيف يمكنك منع مسامية الغاز الداخلية والانكماش في مصبوبات الفولاذ والحديد الثقيلة؟

يستخدم تصنيع LS المحاكاة العددية للتصلب من MAGMA للحصول على تصميم مثالي لنظام الناهض والبوابة باستخدام رمل ذاتي الصلابة من راتنج الفوران بالإضافة إلى عملية الصب الفراغي مما يؤدي إلى كثافة ميتالوغرافية داخلية تزيد عن 99.5% مع تجنب أي احتمال للمسامية وفراغات الانكماش.

4. ما شهادات المواد وعمليات فحص الجودة المقدمة مع كل طلب؟

يعتمد تقرير اختبار المواد (MTR) على EN 10204 3.1، والاختبار غير المدمر للأشعة السينية والموجات فوق الصوتية بنسبة 100% (NDT)، ونتائج اختبار صلابة برينل / روكويل وتقرير فحص الأبعاد لآلة القياس المنسقة (CMM) المتعلق بمجموعة بيانات CAD الاسمية.

5. ما مدى سرعة الحصول على عرض أسعار مخصص لصب الرمل لمشروع الآلات الثقيلة الخاص بي؟

ما عليك سوى إرسال طلبك إلينا مع رسوماتك ثلاثية الأبعاد (STEP/IGS) والحجم السنوي، وسيقدم لك قسم الهندسة لدينا في LS Manufacturing تحليل سوق دبي المالي وعرض أسعار تفصيلي مع خطة الأدوات وتكلفة القطعة في 24 ساعات.

6. هل تستطيع شركة LS Manufacturing التعامل مع النماذج الأولية ذات الحجم المنخفض والإنتاج بكميات كبيرة؟

نعم، نحن قادرون على عمل عينات سريعة من 1-5 قطع مع التسليم في أسبوعين بواسطة الطباعة الرملية ثلاثية الأبعاد بدون نقش خشبي، وفي الوقت نفسه، يوجد خط مستمر وتلقائي قادر على إنتاج كميات كبيرة تزيد عن 3000 طن شهريًا.

7. ما هي العمليات الثانوية والمعالجات السطحية التي تقدمها للمسبوكات الكبيرة؟

توفر شركة LS Manufacturing حلولاً جاهزة للمسبوكات الكبيرة، بما في ذلك التصنيع الدقيق باستخدام الحاسب الآلي العملاقة ذات 5 محاور، والمعالجة الحرارية للتطبيع والتبريد، والسفع بالخردق بمستوى Sa 2.5، ورش الطلاء الغني بالزنك الإيبوكسي المضاد للتآكل للمعدات البحرية ومعدات التعدين.

8. كيف تضمن شركة LS Manufacturing أسعارًا تنافسية للوحدات دون المساس بالجودة؟

نعمل على تقليل السماح المفرط بالتصنيع بنسبة 35% في تحسين DFM لمرحلة ما قبل الإنتاج، وتقليل تكاليف القوالب الأولية من خلال دمج تقنية صب الرمل ثلاثية الأبعاد مع إنتاجية عالية ومعدلات خردة منخفضة للغاية (<2%)، وبالتالي تقليل التكلفة الإجمالية الإجمالية للملكية لعملائنا مع الحفاظ على الجودة المعدنية وجودة الأبعاد.

الملخص

يعتمد الصب الرملي الممتاز للمكونات الثقيلة الكبيرة على تحسين DFM، ومحاكاة التصلب، وNDT، والتصنيع الدقيق. بفضل سنوات من الخبرة في مجالات التعدين والطاقة والبناء وصب الرمل ثلاثي الأبعاد وISO 9001/IATF 16949، تقدم لك شركة LS Manufacturing حلولاً خالية من العيوب وفعالة من حيث التكلفة.

هل تواجه مشاكل مع تجاوز التكاليف بسبب تجاويف الانكماش أو السماح المفرط بالتصنيع أو التأخير من الموردين؟ انقر فوق الزر "الحصول على عرض أسعار فوري" أعلاه لتحميل برنامج CAD ثلاثي الأبعاد (STEP/IGS) ومواصفاته. سنقدم لك تحليلًا مجانيًا لسوق دبي المالي وعرض أسعار تنافسي خلال 24 ساعة.
