数控铣削服务：如何使用底丝锥在盲孔中获得完整的螺纹

数控铣削服务盲攻过程中存在攻丝未完成有效长度70% 、丝锥折断率高于15% 、孔底光洁度不好等问题。除此之外，批次一致性也较低。这导致了80-85% 的产率。为了克服所有这些问题，我们尝试开发一种与盲攻过程相关的科学方法。

这简化了 LS Manufacturing 开发的上述 200 多个盲孔攻丝案例研究和 158 种工艺中的信息。底部丝锥优化实现了95%的有效长度，使丝锥的使用寿命延长了三倍，良率达到99.5% 。上述所有因素都在我们的解决方案中得到了有效解决优化底部攻丝服务，从而确保高质量的加工结果。

快速参考表：数控铣削和高性能盲孔攻丝

部分	主要内容（略）
问题（什么）	螺纹不完整（长度<70% ）、丝锥破损高（ >15% ）、孔底质量差、批次一致性低、成品率80-85% 。
根本原因（为什么）	没有遵循任何科学方法。没有考虑孔底、合适的丝锥等主要因素。
核心解决方案（如何）	数据驱动优化> 200个案例，158个测试。建立科学的体系，特别是底部的几何形状和工具组。
第 1 步：孔准备	设计专用底部几何形状（平钻尖、控制导向深度），为排屑和攻丝创造空间。
第 2 步：点击选择	短倒角，螺旋尖底丝锥。优化涂层/基材强度和润滑性能。
第三步：参数	采用减速、DFM 和进给，以及刚性刀柄、同步装置的支撑以及精确的啄孔循环。
工具和材料	平头钻头、优化的底部丝锥、刚性刀柄、高压冷却液。
结果​	95%+有效螺纹长度， 3 倍丝锥寿命， 99.5%+一次合格率，一致的批次质量。

我们通过CNC 铣削服务直接提供的解决方案（帮助我们缓解盲孔丝锥的关键问题）的实际问题是接近完整的螺纹生成问题，其中包括 95% 以上，将丝锥的故障率降低了 3 倍，同时提高了批次的一致性，帮助我们实现了99.5% 的一次通过率，从而实现高效操作。

为什么相信本指南？ LS制造专家的实践经验

网上发表的文章太多谈论个人需要经历的整个数控铣削过程。我们与其他人的不同之处在于，我们的信息不是从课堂上学到的。它是从现实世界的角度学习的，这种观点生活在理论与现实相遇的地方，面对铬镍铁合金和钛等材料的严酷面孔的地方。值得指出的是，我们的信息与组织（例如制造工程师协会（中小企业） 。

我们的零件必须经历极端的条件；想想尺寸完整性是优先考虑的航空航天零件，想想表面光洁度是关键问题的医疗设备零件，想想微米级公差实际上是给定的光学器件！然而，不知何故，我们已经能够轻松克服所有这些障碍，通过应用和遵守来学习处理困难材料和复杂设计的最佳方法美国国家标准技术研究院(NIST)测量标准。

适用于我们的流程是在生产压力下定期得到验证的流程。我们不仅向您证明了它是如何运作的，而且还向您证明了如何以最小的努力获得最佳结果。这不是您所期望的那种枯燥的理论建议，而是目前适用于您精确而巧妙地完成工作的建议。

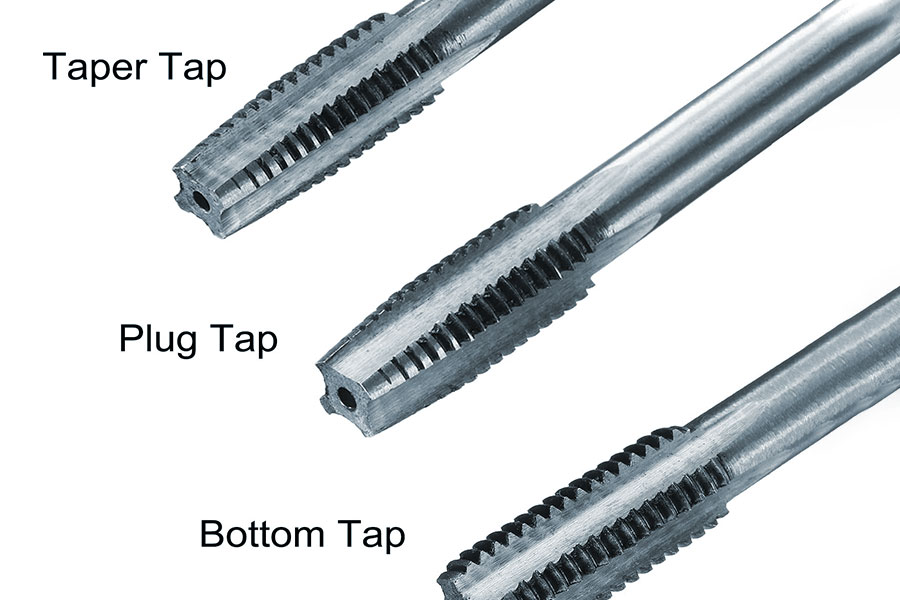

图 1：LS Manufacturing 使用底丝锥进行精密 CNC 盲孔螺纹加工

为什么标准丝锥不能在盲孔底部实现完整的螺纹加工？

该方法的缺点之一是盲孔螺纹加工事实是，它不允许使用标准丝锥在盲孔底部加工出完美的螺纹，并且最多有30%的所需螺纹部分留下不完美的螺纹。连接的物品和最终接头的质量与特定功能的使用有直接关系。一个非常特殊的技术是：

精密底部准备

然而，这个过程甚至在攻丝之前就发生，并要求我们制作一种特殊类型的导孔，该导孔底部平坦，带有精密数控铣削。我们知道加工的精确深度，但我们确保它达到孔中螺纹的实际深度，一直向下，直到在实际丝锥上找到的精确倒角，并添加0.1-0.3 毫米的特定间隙。这个过程给了我们步在整个底部的结束部分，可以从触底敲击的精确过程开始。

战略性触底龙头选择

此外，我们还使用独家短倒角打底钻丝锥。我们的钻丝锥涂层含有 TiAlN 等化学物质。不同之处在于具有 1.5 至 2 个螺距的短倒角。我们的标准钻头会产生大量浪费，其中0.5 个螺距由于倒角而浪费在钻头底部。钻头有3-4个倒角螺距。在坚硬的基材上进行钻孔时，基材有助于控制偏转。

优化加工参数以提高稳定性

为了使条件满足成功提供数控攻丝服务的要求，需要正确建立参数。这些参数是表面速度和进给速率，当工具接近必须进行攻丝过程的作业底部时，这些参数会降低以限制影响工具的力。此外，刀柄必须具有恒定的刚度，以防止形成导程误差。此外，必须根据 SME 建议的工具配置建立适当的啄孔循环。

实施和验证协议

每个过程都会经历一个称为验证步骤的过程。对于验证过程，实施一组测试优惠券以通过在高速铣削测试优惠券。在将这些逐一应用程序投入生产之前，每个应用程序的第一部分都会进行测试，参考螺纹形式中呈现的微观细节，以及每个应用程序相对于工程图纸本身的完整性。

然而，这种方法超出了一般理论的范围，因为在其方法下，在逐步整个盲孔螺纹的构造过程中可以获得经过验证的工艺方法。提供的数控铣削服务包括使用特殊工具创建孔的精确施工方法，可以满足解决现有主要约束所需的要求。

如何根据材质选择底部抽头几何形状？

正确的选择底部水龙头选择指南对于成功实施盲孔螺纹加工至关重要，不合适的几何形状会导致高扭矩、磨损率以及螺纹材料的表面质量受损。本文件旨在概括相关的经验事实，这些事实是通过详尽的切削操作的结果逐条列出来的，其中包括应用直接方法来选择相关底部丝锥的结果，其中刀具寿命被考虑与数控铣削服务中的复杂操作相关。

材质类别	推荐的丝锥类型和关键几何形状	量化的性能增益
铝合金	螺旋槽丝锥（前角​​ 10-12°，后角 8-10°）。	将切削扭矩降低约25% ，并防止切屑堆积。
不锈钢（例如 304）	螺旋尖丝锥（前角​​ 7-9° ，后角 6-8°）。	将批量生产中的刀具寿命从 200 个孔延长至 600 个孔。
铸铁​	直槽丝锥（前角​​ 5-7°，后角4-6° ）。	通过抵抗磨料磨损，使使用寿命延长 2-3 倍。
高温合金	带加强芯的优质涂层螺旋尖丝锥。	确保可靠性精密铣削​高要求的航空航天部件。

本实用指南使用户能够根据适用于不同材料的切削力学，就螺纹攻丝刀具的选择做出有效且可操作的决策，从而有效地在数控攻丝服务中实现竞争和竞争所需的性能。 高价值铣削应用。

盲孔攻丝时如何优化切削参数防止丝锥折断？

盲孔攻丝作业的中断导致生产停止，进而导致制造过程中的支出增加。然而，我们开发的优化模型通过优化消除了切削过程中的破损，从而将破损率从12%减少到0.5% ，从而能够成功加工5,000个发动机缸盖，在工艺制造中没有破损。

特定材料的参数优化

我们使速度和进给率适合每种材料，确保不存在过载且切割平稳。我们的精密攻丝服务合并所有这些参数：

1. 铝合金：速度20-30 m/min，进给量 0.8-1.2 mm/r，实现高效排屑。
2. 不锈钢：速度8-15 m/min，进给0.6-1.0 mm/r以避免加工硬化。
3. 铸铁：速度12-18 m/min ，进给0.7-1.1 mm/r以平衡刀具磨损。

分级饲料策略实施​

我们利用分阶段喂养技术来调节啮合程度以及减少扭矩峰值的发生。这可以防止任何突然的压力，从而导致休息：

• 进给控制：将每转进给限制在0.8-1.2 倍螺距，以实现逐渐穿透。
• 监控：使用实时调整来保持精度，与数控铣削导轨用于一致的操作。

实际应用和结果​

我们在工业环境中部署解决方案以实现各种目标。我们的数控攻丝服务​可确保数控铣削操作等复杂任务的可重复性：

1. 案例研究：在汽车发动机缸盖制造中，所使用的参数用于5000 个零件零破损。
2. 结果：断裂率降低至0.5% ，从而提高效率。

通过我们的模型，人们可以看到我们在以下领域的技术专长：优化数控铣削工艺，因为我们能够为解决丝锥破损等问题提供有用的指导，从而在数控攻丝服务中树立与生产力竞争相媲美的标准。

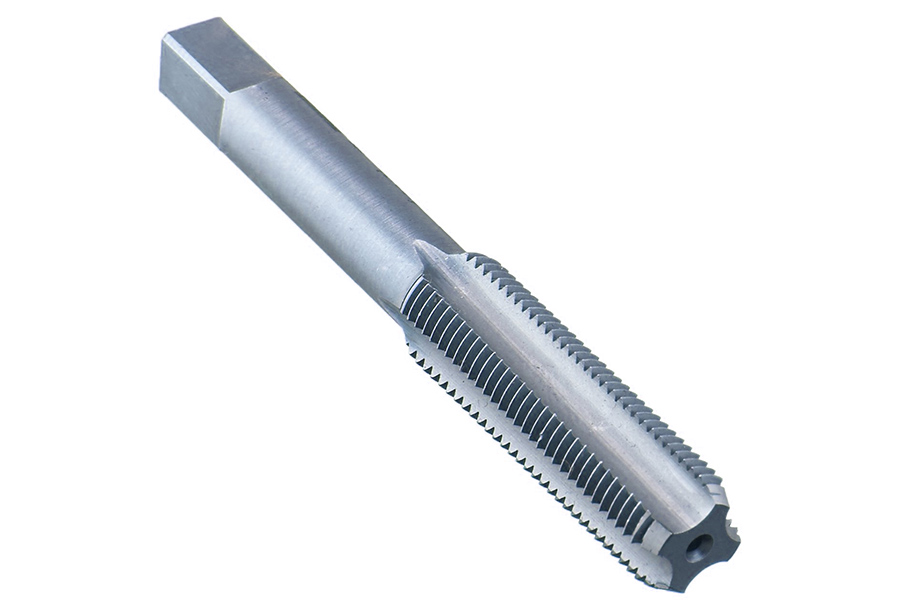

图 2：LS Manufacturing 使用 CNC 底部丝锥加工盲孔的工艺

盲孔的底部结构设计如何影响攻丝质量和刀具寿命？

高品质螺纹如果可以解决刀具底部（也称为刀具终点）的排屑和刀具应力等关键问题，则可以在盲孔中获得这种效果。盲孔底部的几何形状至关重要，因为这将对螺纹形成和刀具寿命产生最显着的影响。螺纹切削类型建议如下：

通过战略缓解减轻工具影响

主要的问题是底部丝锥最终会在切割结束时接触到坚固的地板。解决方案是计划退刀深度等于所需深度以下螺距的0.3-0.5 倍：通过良好控制的CNC 铣削服务计算出的空间将消除循环结束时的轴向压力，避免刀具偏转和破损，这是进行盲孔螺纹加工时失败的主要原因。

通过受控倒角消除应力集中

由于内部尖角是使应力最大化的重要因素，因此需要采用最终的底部倒角（ 0.2-0.3mm ）来达到目的。设计元素的简单性至关重要，并在实施过程中考虑到这一点精密铣削加工用于在切削过程中均匀分布所施加的力，从而使工作环境周围不会产生微裂纹，从而大大减少丝锥前缘的应力。

在高要求的应用中经过验证的性能

这一过程的有效性已在高风险铣削工艺。例如，为了提高临界深度与美元比为4:1的攻丝材料的使用寿命，使用这种精确的几何底面提高了效率，能够生产最多150 个孔，最多可生产210 个孔，同时保持一致的99.5%质量，正如马丁所体验到的那样。

我们权威的基准在于我们在对盲孔螺纹技术的缺陷进行初级机械剖析时，有完整的权力和能力来阐明和制定我们无限量的预螺纹几何形状的规定。我们在竞争中的地位的基准在于我们有绝对的能力提供我们不懈和坚定不移的应用水平以达到一定程度的信心，而其他人不能也不会做出交付承诺。

数控攻丝服务如何确保盲孔螺纹的精度一致？

在与相关的体积中生产具有如此精度的盲孔螺纹数控加工涉及非常关键的技术挑战，而盲孔加工涉及的变量是刀具变形和机器随时间的磨损。在LS Manufacturing ，盲孔螺纹加工的基本范例正在通过我们采用实时检查和验证参数的闭环精密加工方法受到挑战：

精密机器设置

• 同步刚性攻丝：​在建议的工作中实施刚性攻丝循环，主轴定向精度为±0.01度，以实现完美的攻丝定位。
• 优化进给：​针对不同材料的参数进行了适当设置，以确保精确的数控螺纹加工过程。

实时过程监控

1. 扭矩控制：该监控系统可以根据扭矩水平进行实时修正，因此精密攻丝服务永远不会出现缺陷。
2. 碰撞保护：​当检测到异常扭矩时，对于受到碰撞的部件和工具，它会停止操作精密铣削服务。

系统的质量验证

• 定期检验：​ 每50 件进行一次完整的尺寸检验，以确保持续的准确性。
• 数据驱动的稳定性：​这将确保流程继续保持CPK ≥ 1.67 ，从而确认我们的CNC 铣削服务流程的能力。

这种广泛的方法体现了我们在精密制造方面的技术权威。我们提供的解决方案已被证明可以保证坚定的螺纹精度，并在上述因素的表现中为我们的客户带来重大利益。我们主要致力于提供可交付结果的服务，为数控螺纹加工操作设定质量标准。

各种触底丝锥之间的主要结果差异是什么？

性能螺纹攻丝工具，特别是在盲孔中，根据类型的不同而有很大差异。根据尺寸，底部丝锥几何类型的选择决定了工具的成功率或寿命。因此，本文件旨在介绍比较测试的结果，这将有助于为您的CNC 攻丝服务选择合适的刀具。

丝锥规格及应用	关键绩效发现与理由​
微孔（例如M2-M3）​	4 刃设计提高了一次通过率性能，将精密攻丝精度从75% 跃升至 98%。医疗器械因为增加的刚性可以防止较小导向孔的偏转。
大直径孔（例如M12）	通过采用具有6 刃刃口的优化刀具，速度提高了30% ，在加工材料（一种铁材料）之前，将刀具寿命提高到最大800 。
通用（M4-M8）​	在绝大多数标准CNC 攻丝服务中，平衡良好的 5 刃刀具设计可以在排屑空间以及刀具完整性方面提供最佳折衷方案。

数据本身决定了选择丝锥的方法，以确保孔的微观性质内的刚性，以及针对较大直径的容屑槽设计的切屑控制。同样，专注于水龙头的特定需求是我们发展基石的关键数控攻丝服务。它正在摆脱一键通用的心态，使螺纹攻丝工具成为工程工具而不是商品。

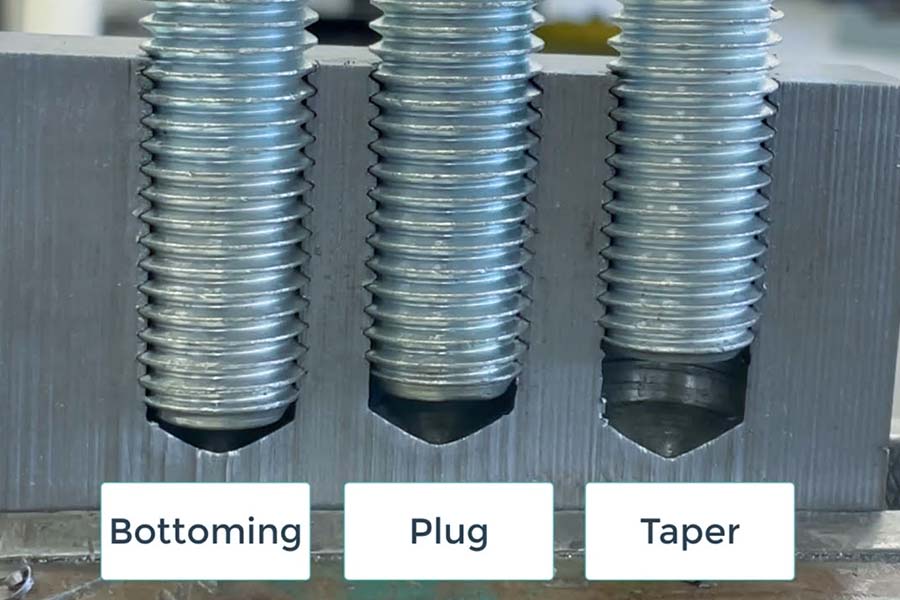

图 3：LS Manufacturing 盲孔入口切屑 CNC 攻丝工艺说明

冷却液优化如何提高盲孔攻丝质量并延长刀具寿命？

其使用的效率和有效性，不再成为次要问题，而是成为相关的核心问题盲孔螺纹加工在完全受限的情况下进行。人们发现，泛洪式冷却系统在广泛使用时容易出现故障，导致切削刀具的使用效率和有效性过早降低。 讨论是对与改进系统功能和可用性相关的具体方法的说明，该方法与涉及竞争性CNC 攻丝服务的特定过程变量相关：

用于摩擦控制的特定材料流体配方

解决方案的第一步涉及选择适当的流体化学而不是输送系统。对于更难加工的材料，例如不锈钢甚至钛，有必要使用纯油或用含有极压的添加剂强化的半合成乳液。添加剂的成分在极端的热和压力条件下发生反应，沉积润滑膜。丝锥切削刃上的磨损甚至粘着磨损可延长刀具寿命。这提高了精密攻丝服务对象的表面光洁度。

用于排屑的高压贯穿刀具输送

对于深盲孔螺纹加工，仅对孔进行清洗是不够的。我们安装通过底部龙头输送的高压主轴内冷却液（ 3-5 MPa ）。这种强力喷射流具有两个作用：一是有效穿透切削区域以散热，二是强力将切屑向上排出容屑槽；因此，它不允许切屑在孔底重新切削和堆积，这基本上是丝锥断裂的原因之一。由于这个原因，如上所示， 同步攻丝过程没有任何中断地进行。

经过验证的航空航天级加工性能

这在Ti-6Al-4V的M8 盲孔加工中得到了证明，其中通过刀具应用4 MPa 、 15 L/min EP 增强型冷却液，导致切削扭矩降低20% ，表面光洁度提高到Ra 1.6μm 。最重要的是，丝锥寿命从每个刀具 50 个孔提高到 120 个孔，增加了140% 。 d下面的 ata 证实，优化的冷却可以直接解决热量积累和芯片干扰的核心故障模式。

这代表了我们竞争优势的定义，因为我们将冷却剂设计为参数而不是商品。通过流体化学与特定高压输送的结合，我们消除了盲孔螺纹加工中与处理热量、排屑和摩擦系数等方面相关的固有困难。这种科学代表了我们数控攻丝服务中质量的定义。

如何建立盲孔攻丝大批量生产的质量控制？

为大批量制造中的盲孔攻丝建立强大的质量监控系统至关重要。 LS Manufacturing 的方法集成了 SPC、实时过程监控和预测工具管理，以确保卓越的一致性并减少缺陷数控螺纹加工。核心价值在于将传统的重度检查流程转变为受控、可预测和高度可靠的操作：

SPC 驱动的过程控制

• 结构化抽样：​ 每50 个零件采用 GO/NO-GO 螺纹量规进行检查和检查，以检查明确的符合性。
• 扭矩监控：实时监控拟钻孔的实际攻丝扭矩，并定义在读数超出+15%定义范围时发出警报。

过程测量和数据集成

1. 实时验证：​这包括集成内联探头或视觉系统，以促进自动检查加工后螺纹深度/位置的能力。这反过来又提供了 100% 的检测能力。
2. 闭环校正：​当趋势表明数控铣削服务设备可能超出规格时，系统将自动调整数控铣削服务设备的位置。

预测工具寿命和变更管理

• 寿命跟踪：​我们开发了一种系统，可以根据以下情况跟踪丝锥的寿命，直至腔体水平数控铣削管理系统并在规定寿命前更换丝锥，避免丝锥磨损造成缺陷。
• 基于性能的更换：​该工具还旨在监控性能趋势，当性能受到影响时提示该工具发出关键换刀提醒，从而优化我们特定的精密攻丝服务。

该系统集合代表了我们在该领域的技术领先地位，挖掘关键数据以实现在主动控制过程中提供超出检验标准的结果，在针对客户群体的大规模质量制造解决方案中，通过提供首次合格率>99.5% 和 PPM<500的解决方案解决大规模生产中质量不可预测的根本问题。

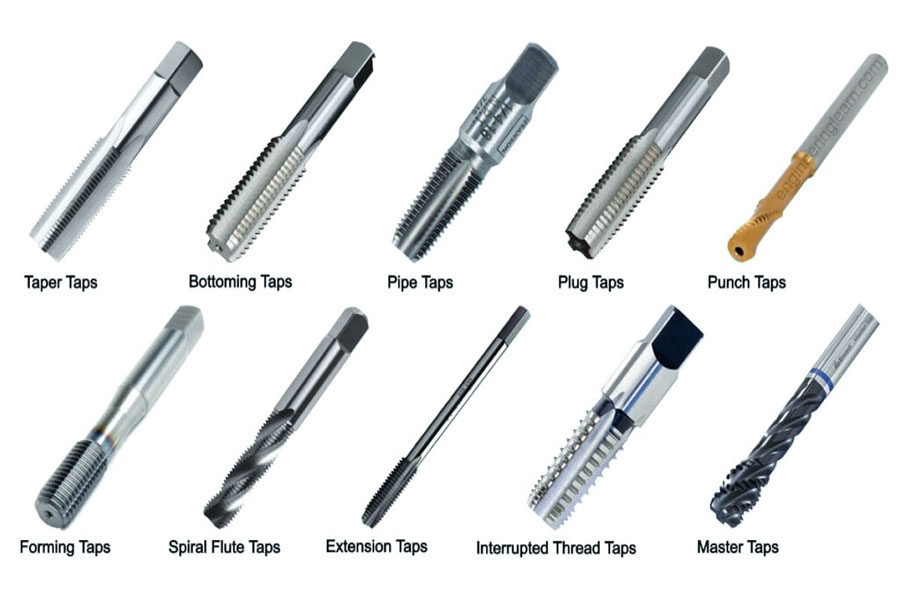

图 4：LS Manufacturing 在 CNC 加工中使用底部丝锥进行精密螺纹加工

LS Manufacturing航空航天事业部：发动机支架盲孔攻丝项目

在加工硬化材料（例如用于发动机支架的 Inconel 718）时，实现有效的全深度盲孔螺纹始终是一个非常特殊的挑战。然而，制造中的主要问题及其对安全性和可行性的影响证实了在通过包括 LS Manufacturing 在内的服务范围解决了 LS Manufacturing 航空航天客户的质量和成本问题的情况下所带来的困境。 精密数控铣削服务：

客户挑战

一家制造商在 Inconel 718发动机支架中加工M10x1.5 螺纹时遇到问题。目前的工艺导致螺纹深度不一致，有效长度低于70% ，并且底部丝锥的使用寿命仅为50 孔。这只能提供82% 的一次合格率，导致频繁的返工和项目延误，同时增加成本，以至于无法满足非常重要的发动机组件的生产计划。

LS制造解决方案

拟议解决方案中包含的创新包括以下创新：耐高温优质粉末金属高速钢的规格触底龙头作为切削刀具，以12 m/min的切削速度和啄孔循环的形式优化了切削条件，在底孔设计中进行了创新，包括在操作过程中设计的底部0.4mm的退刀槽，以及通过切削刀具以5 MPa的速率供应高压冷却液的创新。

结果和价值

重新设计的工艺非常有效，结果是，每个丝锥的孔数增加了200% ，达到 150 个孔，有效长度也解决了95% ，并且在第一次尝试时产量就大幅增加到99.6% 。对于客户来说，在缩短交货时间方面节省了高达600,000 日元，一对一节省了40% ，并消除了他们的主要瓶颈，以确保完成关键任务的飞行材料。

清楚地，由于我们对制造领域的运作有系统的了解，我们已经学会并有能力处理关键的制造问题。尽管被视为资源的供应商/提供者，例如数控铣削服务方面，我们有能力处理盲孔螺纹加工等关键操作。

攻克深盲孔螺纹加工瓶颈，立即提升效率和产量。

如何评价数控攻丝供应商的整体技术能力？

超越基本的硬件评估，评估处理系统性问题（例如有效解决问题）的系统潜力，对于确定适当的功能供应商至关重要，例如数控攻丝操作这在诸如盲孔螺纹加工等应用以及必须高效的操作中可能是非常紧迫的。出于上述目的以及确定相关实体是否仍然是工程合作伙伴而不是仅仅代表现有技术的实体，我们的主要评估标准仍然如下：

验证过程和测量能力

基础是可验证的过程控制。有能力的合作伙伴将回答他们如何确保螺纹质量。客观证据是通过应用公认的测量系统来实现的，例如，用于执行首件检验和 SPC 的精度为±0.002mm的螺纹量规。至关重要的是，这种精度向上游延伸：他们的数控铣削服务必须建立位置和尺寸完美的导孔，因为这是成功实现精密螺纹攻丝的绝对先决条件。要求提供样本数据报告，而不仅仅是证书。

部署数据驱动的流程设计

看系统开发的证明，而不是猜测。通常的供应商会有专有的底部水龙头选择指南和流程历史数据库。使用记录的参数（例如速度、进给量和冷却剂）以及每种材料和丝锥组合所使用的参数，可以最大限度地缩短与项目相关的开发时间和风险。采用新的铬镍铁合金部件的有效解决方案可以通过检查历史参数得出，而不是从猜谜游戏开始。

实施主动工具和生产管理

技术深度也是可操作的。他们的运营如何实时管理刀具寿命抢占或机器状况和切削扭矩？同样，是否监控工具使用情况，以防止在生产批次中对这些工具进行更改？这些操作再次通过更复杂的同步攻丝例程来促进数控铣床，使技术上完善的工艺可作为超稳定的生产单元运行，其产量可达到令人难以置信的99.5%水平。

最后，我们是根据合作伙伴的整体体系来判断的；从精确的铣削能力到基于统计的工艺规划以及对自身工艺的控制。这就是我们的竞争独特性。这不仅仅是在设备方面回答您的盲孔螺纹问题；它是基于一个系统来回答的，该系统可确保您的螺纹、您的模具费用以及您宝贵的制造过程的法规遵从性要求的完整性。

常见问题解答

1. 底部丝锥能完全加工到盲孔的最底部吗？

由于打底丝锥的质量更好，它们能够在孔底部切削螺纹距离为0.5倍螺距，从而有效地发挥95%的螺纹长度，比普通丝锥多出20-25% 。

2、不锈钢盲孔攻丝如何选择最合适的丝锥参数？

对于不锈钢材料，建议使用钴高速钢材质的螺旋丝锥，前角为7-9° ，切削速度为10-15 m/min ，并使用含有EP添加剂的切削油，可延长刀具寿命2-3倍。

3.深盲孔攻丝的最大深径比限制是多少？

高达 5 个直径的比率以及内部冷却龙头比率，而特殊的扩展冷却龙头也可实现令人印象深刻的 8 个直径比率。为了达到所需的质量，需要高压冷却和进料策略。

4、攻小直径盲孔时如何防止丝锥折断？

对于 M3 及以下，建议采用 4 刃设计。在此条件下，切削速度为15~20 m/min ，进给量为节距和转数的0.8倍。可实时监控切削扭矩的变化，破损率可降低至0.5%以下。

5、批量生产时如何保证盲孔攻丝质量的稳定性？

需要建立SPC控制图，每50件检查一次，确保扭矩变化在-15%和+15%以内，量产时CPK值超过1.67 。

6、不同材料盲孔攻丝的最佳转速范围如何确定？

铝合金：20-30 m/min，不锈钢：8-15 m/min，铸铁：12-18 m/min。具体参数需要根据孔径和深度进行优化。

7、如何获得专业的盲孔攻丝解决方案和准确的报价？

这些包括要使用的材料、涉及的螺纹类型以及精度要求。 LS Manufacturing将在2小时内提供精确的工艺计划以及准确的报价。

8.紧急盲孔攻丝订单最快的交货时间是多少？

样品通常在24 小时或更短时间内提供，小批量订单在3 至 5 天内提供。 LS Manufacturing 已经建立了交货时间的快速通道。

概括

基于科学的刀具选择方法和优化的切削工艺参数和过程控制方法，可以实现优质高效的盲孔螺纹加工。 LS Manufacturing拥有全套的技术支持服务，基于丰富的项目经验，可以提供全流程服务，帮助客户提高生产过程中的质量和效率。
