PEI 3D 打印 VS. CNC 加工服务：复杂零件的尺寸稳定性和参数

高精度温度控制是PEI 3D打印与CNC加工服务的关键。排除分层，保证 95% 结晶度，并且流动特性变得可预测。在高精度 3D 打印技术的推动下，这种细节水平使得定制 PEI 3D 打印服务被认为是气动零件唯一真正的解决方案。

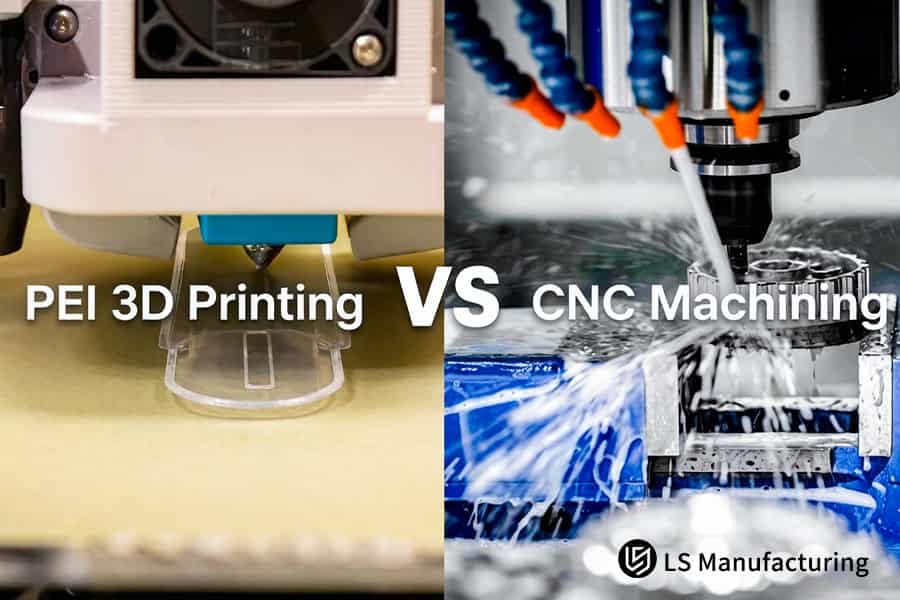

图 2：PEI 3D 打印与 CNC 加工工厂内精密冷却液流的钢变速箱盖。

如何在精密 CNC 加工服务中选择刀具路径以最大限度地减少 Ultem 部件的热变形？

对 Ultem 制成的零件进行精密 CNC 加工服务时的路径选择应考虑到材料的极端热敏感性。这种塑料的导热率是铝的千分之一，因此热量集中在切割区域，材料在玻璃化转变温度 (Tg = 217°C) 以上开始软化。左手硬质合金刀具、MQL 和低切削深度策略 (Ap ≤ 0.2 mm) 排除了残余应力引起变形的任何可能性； 快速3D打印可应用于原型制造：

工具几何形状选择

• 刀具类型： 左手硬质合金立铣刀施加向下的力。
• 结果：为薄壁提供稳定性，并防止过热导致槽宽变化。

最小量润滑 (MQL)

1. 应用：以可控的速度喷出油雾，有效散热。
2. 结果：干燥工件可保持精度并最大限度地减少浪费。降低CNC 加工成本并实现自定义 3D 打印。

切割深度限制

• 参数：一次通过Ap ≤ 0.2mm防止过热超过Tg。
• 值： 保持硬度恒定，以进行公差控制的深槽加工。可与工业3D打印结合使用。

综合路径策略

1. 方法：恒定切屑负载爬铣可防止啮合超过30°。
2. 好处：作为复杂零件制造商，您可以避免压力缓解程序并缩短交货时间。 生产型 3D 打印是从原型设计到批量生产的平稳过渡。

通过使用所有四个原则（左手工具、MQL 冷却、浅切削和优化啮合），您可以完全防止热变形。即使在薄壁 Ultem 零件中，槽尺寸也能保持±0.01mm的精度。 小批量 3D 打印为您提供了额外的生产机会。

哪种制造工艺能够更好地扩展以优化医疗内部夹具的总体 CNC 加工成本和交货时间？

如果医疗内部固定装置的生产量为 1 到 200 件，那么选择正确的流程会直接影响您的预算和交货时间。 3D 打印和多轴 CNC 加工之间的转折点取决于批量，其中增材技术不需要任何模具成本即可进行小批量生产，并且加工工艺从 50 件开始具有更快的周期。 PEI 3D 打印报价特别适合小批量生产，经济高效的 3D 打印适合紧急原型：

将材料使用的优化率从 35% 提高到 75% 降低了昂贵的 Ultem 材料采购成本。 3D 打印用作通过硬模具设计和生产零件之间的中间步骤。这可以让您降低数控加工成本 并确保定制制造报价结果。

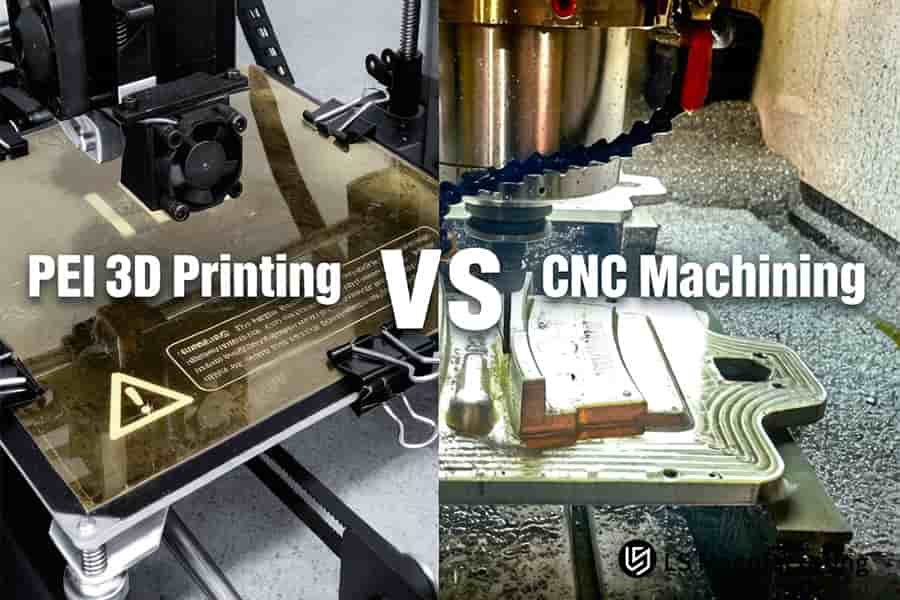

图 3：PEI 3D 打印与 CNC 加工精密熔模铸造模具的定制蜡模。

几何复杂性限制如何决定您对航空航天复杂零件制造商的最终选择？

几何复杂度限制决定了您选择的复杂零件制造商，因为传统数控加工无法达到纵横比≥10:1的特征。使用可溶性支撑材料的工业 FDM 技术为设计具有封闭流道、深盲孔和底切的零件提供了完全的自由度，从而实现零件集成，从而将组件重量减少30%。

这使得选择标准不仅取决于公差，还取决于可实现的几何形状，从而使精密 3D 打印服务成为分析您的设计是否超出工具范围的起点：

CNC 中的刀具干扰屏障

对于纵横比大于 10:1 的情况，标准立铣刀实际上无法深入到型腔中，并且需要 EDM 或特殊工具来进行切割。通过为此类功能选择增材技术，您可以节省资金并避免多次设置，一旦确定了处理参数，生产型 3D 打印就会产生一致的构建。这种方法可以帮助您节省夹具设计以及多个加工组件的公差叠加。

可溶性支撑实现复杂的内部结构

分离式或水溶性支撑使设计师可以疯狂地进行室内设计，包括复杂的网格和冷却系统。作为一家定制 PEI 3D 打印服务公司，我们将Ultem 1010与高温室设置相结合，将多个部件组合在一起进行一次打印，以节省30%+重量，同时专业3D打印供应商检查您的图纸的空气和排水情况。

固结后的尺寸稳定性

较小的接头可防止界面处公差的积累，退火程序可确保航空航天领域的尺寸稳定性 3D 打印以满足配合需求。无需额外加工即可保证密封和气流能力，并且价格3D 打印零件报价分析将提供与增材制造相比 CNC 加工（如果需要）在成本结构中的位置。

几何形状决定了 CNC 和增材工艺之间的区别。如果您的设计包含超出工具能力的内部系统、深盲孔或底切，那么具有可溶支撑的工业 FDM 是唯一的答案。此分析将确保您为关键任务航空航天零件选择适当的技术。

哪些定制后处理技术可以保证替代制造选项下的光滑表面粗糙度 Ra 值？

PEI FDM 本身的 Ra 6.3-12.5 μm 具有阶梯效应，不适合密封或与流体接触。通过化学气相平滑和树脂浸渍固化，Ra 可降至1.6μm 以下并保持±0.1mm 公差 - 满足真空和绝缘要求。 流畅的 3D 打印服务将原样的 FDM 表面转换为流体就绪饰面，无需加工：

化学蒸气平滑

1. 工艺：在封闭室内通过溶剂蒸汽回流表面层。
2. 效果：平滑阶梯特征，将 Ra 从大约 10μm 降低到 2μm 以下。
3. 价值：无孔饰面具有抗吸湿性，可生产密封3D打印部件用于动态密封接合。

树脂浸渍和固化

• 方法：将环氧树脂真空注入微孔并热固化。
• 结果：所有孔隙完全密封，介电电阻提高至10 kV。
• 优点：通过使用绝缘 3D 打印服务协议提供绝缘功能高压应用。

后处理期间保留公差

1. 解决方案：带有温控斜坡的独特夹具可确保稳定性。
2. 保证：最终Ra ≤ 1.6 μm，尺寸变化≤ ±0.02mm至严格公差 3D 打印协议。
3. 优点：无需二次加工，节省交货时间。 定制 PEI 3D 打印服务确保整个批次的一致性。

通过化学气相平滑和树脂灌注的结合，您可以获得与抛光金属质量相同的表面质量，而不会损失 PEI 材料的自然特性。该封装提供Ra < 1.6 μm、±0.1mm 保持力和高真空功能。获取成品 3D 打印零件的定制制造报价。

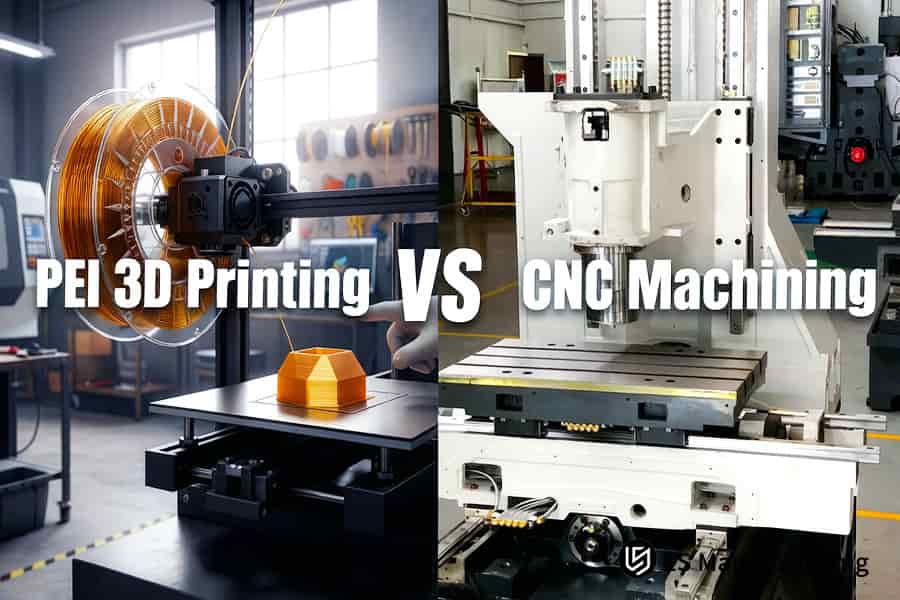

图 4：PEI 3D 打印与用于工业制造设备的 CNC 加工不锈钢夹具。

LS Manufacturing 如何解决航空航天客户医疗无人机雷达外壳 15% 的翘曲问题？

某航空航天客户在用于医疗无人机的 3D 打印 PEI 雷达外壳组件上遇到了 15% 翘曲率，该组件要求重量 ≤85g、连续工作温度 ≥120°C 以及卡扣配合公差 ±0.08mm。先前的供应商错误地计算了各向异性收缩率，导致大量废品。通过利用混合3D打印，将FDM骨架制造与精确的CNC精加工相结合，可以解决此类热变形：

客户挑战

一家欧洲顶级医疗无人机制造商使用其他公司通过 3D 技术打印的 PEI 防撞雷达外壳存在 15% 翘曲问题。 高频PCB因翘曲无法安装，五轴数控镂空使得生产成本过高。

由于没有工艺能够满足±0.08mm卡扣配合公差要求，同时满足≤85g重量和120°C连续运行，该项目被搁置。作为一家复杂零件制造商，LS Manufacturing 的任务是解决各向异性收缩率计算错误的问题。

LS 制造解决方案​

跨界工程团队进行了GEO级DFM应力模拟，并采用了多种方法相结合，其中拓扑优化的3D打印产生了空心结构，并采用多轴数控加工来解决关键的卡扣盲孔。

在 175°C 的等温室内对打印头路径进行建模，并在 160°C 下进行真空时效 6 小时，以在加工前消除残余应力。 轻质3D打印帮助实现了85克的目标重量。

结果和价值​

首装合格率达100%，关键配合面最大形状偏差降至≤0.04mm，与传统五轴铣削毛坯相比，零件重量减轻42%。客户的总体项目交付时间缩短了35%，这使他能够加快现场测试并降低总体采购成本。 拓扑优化的 3D 打印有助于避免额外成本。

从该案例研究中可以明显看出，拓扑优化的 FDM 与有针对性的精密 CNC 加工服务相结合是解决薄壁高温航空外壳翘曲问题的好方法。您将受益于一次性装配保证、42% 减重以及35% 交付加速。为您的关键任务外壳计划获取PEI 3D 打印报价，以尝试此策略。

从 15% 翘曲到 ≤0.04mm 处的 100% 首次组装。您的薄壁外壳是否面临类似的热变形？分享您的混合解决方案的重量、温度和耐受目标。

为什么选择 LS Manufacturing 作为您的高性能聚合物定制制造战略合作伙伴？

与 LS Manufacturing 合作，您可以利用拥有 12 台工业打印机（构建尺寸高达 500×500×600 毫米）、多轴 CNC 机床和 CMM 检测设备的设施。有了免费的 DFM 评估、实时数字报价和批次级别的 SGS 报告，将不再有猜测和风险。 可靠的 3D 打印服务每次都会为您提供可预测的结果：

可扩展的硬件基础设施​

我们的 12 台独立气候控制的高温 3D 打印机支持大型零件，不会出现热漂移，而我们的五轴 CNC 机床则可以对关键配合表面进行二次加工。您不必将订单分给多个供应商，这将节省您的物流和资格认证工作。这样的技术组合将保证在一个质量管理体系下提供定制PEI 3D打印服务和精密数控加工服务。

从报价到交付的数字透明度

可以通过在线门户实时监控工作进度、材料批号和检查点。我们每次交付时都会提供 SGS 材料成分证书和 CPK 尺寸报告，以便您无需文书工作即可获得可追溯的航空航天和医疗审计解决方案。 原型 3D 打印服务将帮助您进行早期验证，而合规的 3D 打印将确保每个生产批次均符合规格。

生产开始前的工程支持

DFM 免费分析指出 CAD 文件可能出现的翘曲、拔模角度或支撑问题，并注明每个问题对成本和交货时间的影响。您将收到基于实际流程复杂性而不是模糊估计的定制制造报价。该流程从第一天起就将包括质量控制技术，避免中途任何不必要的返工。

该公司提供12 个受控构建室、多轴 CNC 备份、免费 DFM 分析和 SGS 认证检验，为您提供一站式服务，应对具有挑战性的聚合物应用。您将获得简化的供应链、更快的上市时间以及保证材料的可追溯性。 生产就绪的 3D 打印使整个包装变得完整，其中的零件在交付时不需要任何返工。

常见问题解答

1. PEI 3D 打印和 CNC 铣削之间的精确线性公差差异是多少？

3D打印中PEI稳定线性公差提供±0.1mm线性公差，在快速原型制作和复杂几何形状方面是可以接受的。然而，LS Manufacturing通过多轴数控铣削制作的硬零件配合面可以确保更高的公差精度，可达±0.02mm至±0.05mm。

2.定制Ultem 1010 3D打印零件能否承受高压环境而不泄漏？

由于分层打印在材料中留下了一些微孔，因此当零件受到持续压力时，有可能会开始泄漏。据LS Manufacturing介绍，零件经过特殊的高温聚合物树脂浸渍，使其能够在≥0.5MPa的压力下使用气体或液体进行操作。

3. LS Manufacturing 如何防止 PEI 部件在高温应用中分层？

我们将工业室的温度严格调节至180°C，确保熔化的长丝分子链在冷却之前实现多层外延生长。此外，我们在成品生产阶段采用6小时逐步退火应力消除技术，即使在长期暴露于高温的情况下，也能消除残余内应力并防止分层。

4.哪些参数会极大地影响复杂 Ultem 部件的最终 CNC 加工成本？

高毛坯切屑率，其中超过65%的原材料被浪费为切屑，并且频繁的夹紧和定位时间是生产成本的重要因素。 LS Manufacturing 通过利用定制嵌套工具并根据最终零件的几何形状调整毛坯尺寸，可以帮助您将材料成本降低 25% 或更多。

5.是否可以将金属螺纹嵌件添加到定制 PEI 3D 打印零件中？

是的。 LS Manufacturing 的工程师通常会在 FDM 阶段预先钻出具有特定锥度的盲孔，以供插入。在后处理阶段，他们采用数字控制温控热成型机或超声波焊接机来牢固地插入黄铜或不锈钢螺纹衬套，从而提供可靠、可重复使用的螺纹连接。

6.为什么航空航天机械工程师更喜欢 Ultem 9085 而不是通用工程塑料？

Ultem 9085 具有非常高的强度重量比，在 150 摄氏度下具有出色的抗蠕变性，并满足严格的 ABD0031 航空航天防火规范的烟雾和毒性安全。这使其成为无人机和客机内饰部件的首选材料，减重、防火安全和热下尺寸稳定性是主要考虑因素。

7.如何快速从你们的工程团队那里获得官方的 PEI 3D 打印报价？

只需将您的带有正确公差的 STEP/IGS 3D 图纸发送给我们，LS Manufacturing 的技术专家团队将为您提供即时报价和交货时间表，其中包括在2-4 小时内进行可制造性的 DFM 分析。您不会浪费时间评估项目的可行性和预算。

8. CNC 加工或 3D 打印能否为 PEI 医疗歧管提供更好的耐化学性？

两种技术都使用相同的材料，但是表面几乎没有层状微孔的数控加工零件比3D打印零件可以更好地清洁和消毒残留物和细菌。在 134°C 的多次压力灭菌过程中，它具有更高的尺寸稳定性。

摘要

在复杂的 PEI 组件中实现尺寸稳定性和几何形状之间的平衡取决于正确的方法。 对于一体式内部通道的初步设计，LS Manufacturing 提供的高温 PEI 3D 打印可确保在预算控制下立即确认设计意图。对于具有超薄面板的高精度结构部件，我们的五轴数控加工将公差保持在±0.02mm，消除了高温下的应力释放。

不要让 Ultem 的试错测试成本拖慢您的交付速度。最好的工程团队利用 LS Manufacturing 的能力来确保其供应链的安全。 点击“获取实时专家报价和深入的 DFM 审核”上传您的 3D CAD 模型。在2-4 小时内，我们的应用工程师将为您提供定制的解决方案报告，包括工艺比较、壁厚开裂警告和材料损失预防。
