Услуги 3D-печати MJF на заказ: как оптимизировать цену и снизить затраты на серийное производство

Пользовательская услуга 3D-печати MJF — это современное решение для аддитивного производства, которое решает дилемму, с которой сталкиваются производители датчиков и медицинского оборудования при мелкосерийном производстве. При рассмотрении многоструйной сварки в качестве альтернативы литью под давлением они часто сталкиваются с охрупчиванием партии или низкой плотностью вложения <12%.

В этой статье представлена методология, сочетающая вложение ≥15% и повторное использование порошка >80% для сокращения общей стоимости изделия на >35%. Благодаря реальным допускам (±0,005 мм) наши модификации сокращают время постобработки до 40 % и обеспечивают более быстрый выход на рынок

Специальные услуги 3D-печати MJF: краткий справочник по оптимизации затрат на серийное производство

<тело>

Основные выводы:

<ул>

Вложение — это рычаг затрат №1: Увеличение плотности с 7 % до 13 % снижает стоимость детали на 27 %, сохраняя при этом время сборки — настаивайте на автоматическом вложении для любого Поставщик услуг 3D-печати MJF.

Толщина стенки решает все: Изменение толщины сплошной стенки >3,5 мм на полую с ребрами 1,5–2,0 мм снижает расход пороха на 40 %, вдвое сокращает цикл охлаждения и устраняет коробление.

Соотношение порошка является залогом долговечности: Соотношение 20/80 первичный/переработанный материал дает 10+ % удлинение и нулевую пористость — экстремальное значение 70% при переработке может привести к усталостному разрушению детали многоструйного синтеза.

Сглаживание паром устраняет пробел в эстетике: Химическое сглаживание паром обеспечивает поверхность с Ra ≤3,2 мкм и выдерживает 50 циклов теста IPA на вытирание за сумму менее 0,50 доллара США за деталь — качество литьевой формы без использования инструментов.

Замки термокомпенсации подходят: контролируемое температурное поле ±0,5°C сохраняет допуск ±0,15 мм и обеспечивает точность подгонки сборки при первом проходе >99,5%.

Почему стоит доверять этому руководству? Практический опыт экспертов по производству LS

MJF — это «SLS без ожидания», за исключением случаев проникновения красителя и анализа путей утечки. В течение всего года производства посадочных рамок для дронов и автомобильных воздуховодов с использованием PA12 посредством 3D-печати мы заметили, что различия в проникновении красителя резко возрастали, когда доля переработанных порошков становилась слишком высокой. Количество повторно используемого порошка в каждой части измеряется в соответствии с требованиями Verband Deutscher Ingenieure (VDI).

В случае автомобильного клиента уровня 2 300 адаптеров воздуховодов были успешно переведены с прототипа алюминиевой формы для литья под давлением на MJF PA12-GB. Время выполнения заказа сократилось с 24 до 7 дней, стоимость снизилась на 40 %, и первая статья была принята. Обработка отверстий ячеек поверхности дробеструйной очисткой, вызывающая плохую воздухонепроницаемость, больше не требуется благодаря картированию процесса на основе рекомендаций NAFEMS.

Один дефект: пневматический коллектор, черный цвет для обозначения линий, протекает во внутреннем канале, поскольку у нас не было вымачивания после спекания. Теперь мы придерживаемся трех принципов: использование переработанного порошкового покрытия на герметичных деталях, окрашивание только тогда, когда в каналах достаточно места, и пост-спекание в случае любого использования давления. Отправьте свои файлы STEP и класс печати; мы сообщим, какую версию MJF использовать.

Почему менеджеры по закупкам медицинского и автомобильного оборудования сталкиваются с неожиданным перерасходом средств при массовой обработке MJF?

Технические проблемы, которые приводят к перерасходу средств в процессе производства 100–1000 штук стоимости 3D-печати MJF медицинских корпусов и автомобильных компонентов, связаны не с самим процессом печати, а с оптимизированной конструкцией. Многоструйная сварка производственного уровня подразумевает, что любая ошибка в геометрии приводит к увеличению стоимости из-за проблем с терморегулированием и последующей обработкой. Вот как можно исключить эти затраты на этапе проектирования:

Оптимизация толщины стен: самый большой рычаг контроля затрат

Толщина стенки более 3,5 мм увеличивает время охлаждения в два раза и вызывает коробление на ±0,3 мм, требующее фрезерования детали. Ненесущие стенки могут быть изготовлены с толщиной стенки 1,5-2,0 мм, чтобы сэкономить 40% порошка и избежать вторичного фрезерования деталей. Для партии из 500 штук такая оптимизация дизайна снизит общую стоимость на 25–35 %.

Управление термической нагрузкой устраняет узкие места постобработки

При промышленной 3D-печати MJF толстые участки являются причиной деформации и неравномерного охлаждения, превышающего допустимый уровень. Равномерные ребра толщиной 2,0 мм и отсутствие резких изменений сечения позволяют сократить постобработку с использованием ЧПУ на 85%, а это означает, что вы тратите на постобработку всего 15% времени. Это экономит 8–15 долларов на стоимости обработки за штуку и обеспечивает стабильные сроки выполнения заказов, что важно для промышленной больших объемов 3D-печати.

Снижение потребления порошка напрямую повышает рентабельность инвестиций

Для наших услуг 3D-печати MJF по индивидуальному заказу наиболее упускаемым из виду фактором затрат является потеря порошка из-за слишком больших подложек и толстого основания. Ограничение толщины стенки до 2,0 мм и добавление полой решетки в сердечник увеличивает процент повторного использования порошка с отраслевого стандарта 45 % до 60–70 %. Это сэкономит вам 900–1200 долларов США на первичный порошок на заказ из 1000 штук кронштейнов двигателя благодаря 3D-печати аддитивного производства.

<блок-цитата>

Решения, предлагаемые в этой статье, подкреплены инженерными решениями и цифрами: 40% экономия использования порошка, 50% сокращение времени охлаждения и отсутствие необходимости в дальнейшей обработке 85% деталей. Теперь вы знаете, как проверить любое предложение и точно определить, что делает ваш дизайн дорогим. Для экономичной 3D-печати этот подход обеспечивает предсказуемые бюджеты и более сильное влияние на поставщиков.

Как интеллектуальное масштабирование плотности размещения может напрямую снизить цены на деталь при крупносерийном производстве?

Неэффективность вложения, возникающая из-за объемной эффективности 6%-8%, приводит к потере важного порошка PA12 и энергии в каждом производственном цикле. Повышая уровень эффективности до 12–15 %, интеллектуальная 3D-раскладка может привести к снижению стоимости деталей более чем на 25 %. Услуга серийного производства MJF становится конкурентоспособной по сравнению с литьевым формованием благодаря использованию эффективной 3D-печати следующего процесса:

Множитель затрат при низкой плотности вложения

<ол>

Разрыв в плотности: Средний показатель плотности в отрасли для 6%–8% означает, что более 90% пространства пустует или заполнено некачественным порошком.

Экономия затрат: Увеличение объемной плотности на 1% приводит к 4,5% экономии затрат на лазер и электроэнергию на каждую деталь.

Прямая выгода: Плотность с 7% до 13% приведет к снижению стоимости детали примерно на 27% без каких-либо действий, кроме оптимизации размещения.

Автоматическая 3D-композиция достигает золотой зоны

<ул>

Возможности алгоритма: Уникальный алгоритм упаковки закрывает пробелы во всех трех измерениях, даже в сложных формах внутри больших деталей.

Достигнутая плотность: 12%–15% по сравнению с 6%–8%, достигнутой при использовании обычных алгоритмов вложения за более чем 50 запусков.

Влияние на цену: Положительное влияние на ваше предложение по услуге оптимизации цен MJF за счет большего количества деталей в каждой сборке. Это возможно с помощью передовой технологии 3D-печати.

Дополнительный макет использует внутренние полости

<ол>

Тактика микро-раскладки: Маленькие детали встраиваются во внутренние полости крупных частей конструкции, получая дополнительную 3–5% плотность.

Нейтральная высота: Дополнительная высота по оси Z не требуется; та же сборка производит на 30–50 % больше деталей.

Паритет литья: Цены за единицу при заказе от 500 до 2000 штук сопоставимы с традиционным литьем под давлением – ключ к оценке любого цены на 3D-печать MJF. Интеллектуальная 3D-печать приводит к такому результату.

Предсказуемые сроки выполнения позволяют быстрее принимать решения

<ул>

Стабильность цикла: Более высокая плотность вложения не приведет к увеличению времени сборки; одна и та же высота Z гарантирует одинаковое время сборки.

Надежность цен: фиксированная стоимость сборки, деленная на количество деталей, обеспечивает единообразную цену за единицу.

Преимущество в скорости: можно изготовить больше деталей за меньшее время – идеально подходит для проектов быстрой 3D-печати.

<блок-цитата>

В этом документе показано, что интеллектуальное масштабирование вложенности больше не является абстрактным: увеличение плотности на 6% обеспечивает 27% снижение стоимости детали на основе реальных данных сборки. Теперь у вас есть возможность получить более низкие цены от производителей или повысить собственную эффективность. Подход преобразует постоянные затраты в переменные.

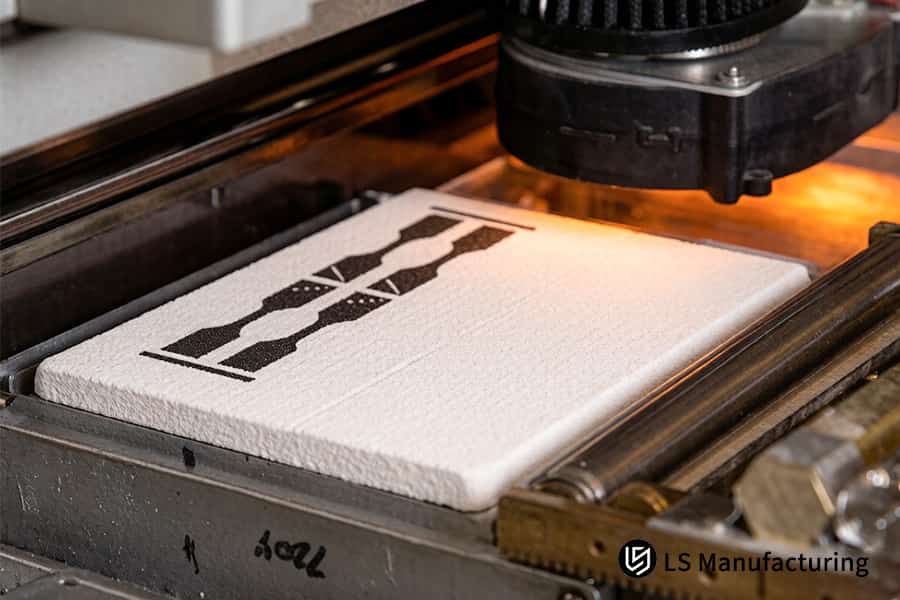

Рис. 1. С помощью 3D-печати MJF изготавливается нейлоновый корпус турбокомпрессора для автомобильных гонок.

Какие точные коэффициенты обновления порошка обеспечивают оптимальный баланс между снижением затрат и долговечностью деталей?

Выбор неподходящей скорости обновления порошка незаметно приводит к снижению срока службы изготовленных деталей и увеличению гарантийных сроков. Оптимальное сочетание 20% свежего порошка и 80% переработанного порошка обеспечивает удлинение детали при растяжении не менее 10%, снижая стоимость материала на деталь до 35%. Вот как вам следует взвесить эти преимущества при выборе производителя прецизионных деталей MJF для промышленного 3D-печати производства.

Формат затрат	Неэффективная практика	Оптимизация производства LS
Плотность вложения	Вложение вручную при загрузке 6–8 %; более 90 % строительных материалов – это отходы.	Средняя плотность 12–15%; снижает затраты на детали на 27% без увеличения времени цикла.
Толщина стенки	Сплошные стены толщиной более 3,5 мм; дополнительный цикл охлаждения +50%; деформация стенки ±0,3 мм.	Полые стенки 1,5–2,0 мм с ребрами жесткости; сокращение расхода порошка на 40 %; доработка больше не требуется.
Коэффициент обновления порошка	Агрессивная 70% переработка; удлинение менее 10%; хорошо видна поверхностная пористость.	20/80 процентов смеси; удлинение составляет 10% или выше; отсутствие пористости поверхности – стандарт услуги 3D-печати MJF.
Отделка поверхности	Пескоструйная обработка и окраска: Ra ≥6,3 мкм, не прошли тесты на очистку IPA.	Химическое сглаживание паром: Ra ≤3,2 мкм, изменение размеров ±0,15 мм, стоимость <0,50 доллара США за деталь.
Термальная компенсация	Нет контроля термического процесса; допуск ±0,30 мм, степень соответствия ~92%.	Контролируемое тепловое поле ±0,5°C; допуск ±0,15 мм, степень соответствия >99,5% — многоструйная сварка первого прохода.

<тело> <блок-цитата>

Выбор специальной службы запасных частей MJF с помощью этого соотношения обеспечит выполнение требований как по прочности на разрыв, так и по устойчивости к усталости. Чтобы получить идеальные поверхности, добавление 30% первичного материала приводит к небольшому увеличению стоимости, но дает 0% дефектов, что важно при расчете стоимости 3D-печати MJF и рассмотрении обязательств. Новичок в управлении коэффициентом обновления порошка в 3D-печати MJF? Получите доступ к нашему бесплатному техническому руководству, посвященному соотношению относительного удлинения при растяжении и стоимости, методам контроля качества газовой хроматографии и устойчивости усталостной долговечности в различных партиях смесей.

Как упреждающее проектирование для проверки аддитивного производства предотвращает производственные сбои и снижает инженерные расходы?

Всего одна такая нерешенная проблема, связанная с отверстиями для удаления порошка, приводит к списанию 30 % от общего тиража. Упреждающий анализ в рамках DFM экономит 40% затрат на проектирование и гарантирует отсутствие вмешательств в сборку после строительства. Благодаря вмешательству 3D-печати ранняя проверка проекта защищает ваш бюджет:

Размер отверстия для удаления порошка предотвращает засорение

Отверстия меньшего размера ниже φ2,5 мм блокируются нерасплавленным порошком из-за термической агломерации, что приводит к закупорке во время обеспыливания. Отверстия большего размера (φ4,0 мм) обеспечивают полное обеспыливание без разрушения 30% деталей до 2%. Избегайте дорогостоящих изменений конструкции после первого тестирования изделия. Каждое предотвращенное изменение экономит 500–2000 долларов США на инженерных затратах.

Радиусы перехода стены исключают концентрацию напряжений

Маленькие R-уголки <1,0 мм в конструкции приводят к образованию острых углов, где во время термических циклов возникает растрескивание. Изменение всех R-углов на R≥ 1,0 мм обеспечит правильное распределение напряжений и, таким образом, позволит детали успешно пройти испытания на усталость без проблем. Вам не потребуется постобработка на станке с ЧПУ для удаления дефектов поверхности, что напрямую снизит вашу цену на 3D-печать MJF.

Проверка геометрии на основе моделирования перед производством

Анализ методом конечных элементов выполняется для проверки текучести порошка и температурных градиентов всего через 60 минут после получения CAD-модели клиента. При моделировании выделяются неподдерживаемые свесы, стены толщиной менее 1,0 мм и закрытые объемы без вентиляционных отверстий. Всего один цикл итерации сэкономит 35 % инженерного бюджета по сравнению с методом проб и ошибок. Использование пользовательского сервиса деталей MJF со встроенным DFM обеспечивает проверку на основе моделирования.

Предотвращение помех в сборке посредством анализа допусков

Компоненты, изготовленные отдельно, часто не подходят друг к другу при сборке из-за накопления допуска ±0,3 мм. DFM модифицирует конструкцию, чтобы зазор оставался в пределах 0,1 мм, что обеспечивает успех с первого раза. Это приводит к исключению 3–5 итераций для каждого проекта, что приводит к экономии затрат на проектирование на сумму от 1500 до 4000 долларов США. Это возможно благодаря производителю прецизионных деталей MJF.

<блок-цитата>

Первоначальная проверка DFM позволяет получить готовый к производству проект на основе 3D-моделей, не тратя ни единой крупинки порошка. Со снижением процента брака на 30%, отсутствием неожиданностей во время сборки и надежным графиком, гарантированным методологией 3D-печати с предотвращением дефектов. Это проверенный способ, который снизит ваши затраты на проектирование на 35 % и гарантирует, что ваши детали будут проверены уже с первой попытки сборки.

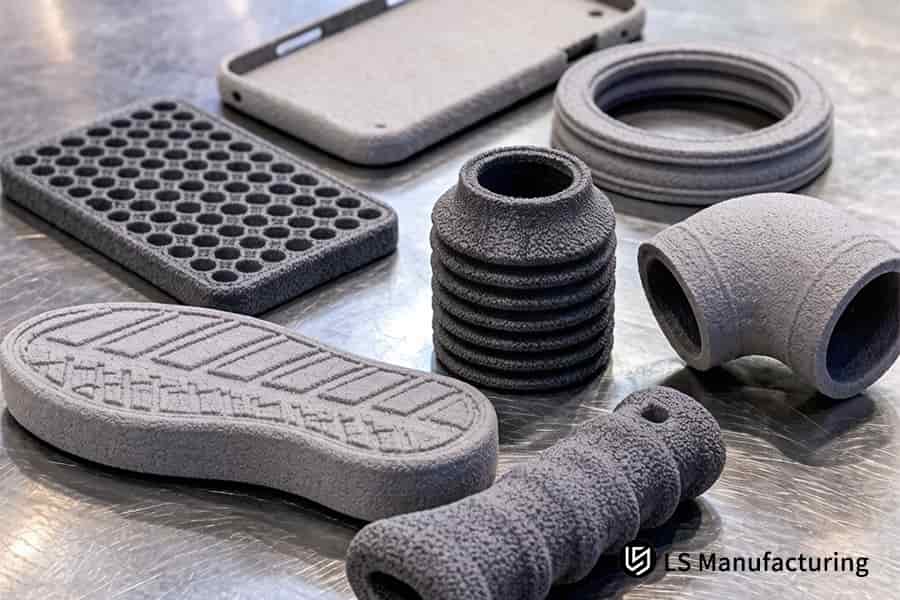

Рис. 2. С помощью 3D-печати MJF производятся партии нейлоновых кронштейнов для промышленного оборудования.

ПРАКТИЧЕСКИЙ ИССЛЕДОВАНИЕ: Как производство LS позволило снизить затраты на 38% для проекта серийного производства корпусов автомобильных радаров?

Производитель датчиков автономного вождения столкнулся с непростой ситуацией. Ему пришлось изготовить 500 штук сложных корпусов радаров за 4 недели. Но их текущая цепочка поставок предлагала неприемлемо высокую стоимость детали, а детали не прошли испытания на вибрацию с микротрещинами в термическом цикле ±40°C. Компания LS Manufacturing применила инженерные решения специально для решения этой проблемы. Вот как функциональная 3D-печать помогла решить эту ситуацию:

Вызов клиента

Деталь корпуса должна была отвечать высоким требованиям по допускам ±0,1 мм для монтажных поверхностей, а также механической стойкости в диапазоне температур от -40°C до +85°C. Оценки первоначального поставщика оказались 42% выше бюджета заказчика, более того, на тестовых деталях после 200 термоциклов наблюдалось расслоение – на границах слоев образовывались трещины, нарушающие гидроизоляционные свойства IP67. Оба фактора представляли серьезный риск для графика выпуска продукции и требовали переоценки всей цепочки поставок 3D-печати.

Решение для производства LS

<ул>

Во-первых, выемка полости с помощью решетчатых ребер жесткости позволила снизить вес детали на 22% при сохранении ее жесткости, за счет чего снизилась стоимость материала на деталь.

Во-вторых, мы переориентировали отпечаток таким образом, чтобы самая слабая ось Z была ориентирована в направлении, противоположном основным силам сдвига, избегая расслоения.

В-третьих, обработка паром помогла закрыть микропоры, ответственные за трещины. Эти изменения сделали хрупкую часть более прочной, используя преимущества технологии промышленной 3D-печати MJF для 3D-печати с оптимизацией стресса.

Результаты и ценность

Последние детали смогли достичь прочности 48 МПа, что превышает минимально необходимый 45 МПа. Они выдержали 500 термоциклов без появления микротрещин. Детали первой партии прошли тест на водонепроницаемость IP67. Общая стоимость детали была снижена на 38 % по сравнению с исходным предложением, а доставка полного заказа из 500 деталей была осуществлена ​​всего за 7 дней вместо 4 недель. Мы помогли нашему клиенту ускорить запуск продукта на 3 недели и обеспечили ему услугу серийного производства MJF в качестве ежегодной основной технологии AM.

<блок-цитата>

Этот пример показывает, что для снижения затрат требуется нечто большее, чем просто кавычки; для снижения затрат требуются глубокие инженерные разработки. Сертифицированная 3D-печать в сочетании с оптимизацией ориентации и последующей обработкой принесла ощутимые преимущества: снижение затрат на 38%, отсутствие дефектов и сокращение времени выполнения заказа на 75%. В автомобильных проектах с высокими ставками, где требуется как контроль затрат, так и сертификационное качество, этот подход открывает новые горизонты.

От превышения бюджета на 42 % и расслоения за 200 циклов до снижения затрат на 38 % и прохождения без дефектов за 500 циклов. Вам нужно то же самое для корпуса вашего радара? Свяжитесь с нами, чтобы получить оптимизированное для стресса предложение MJF.

Какие методы последующей обработки технической поверхности обеспечивают эстетику литьевого формования без увеличения ценовых надбавок?

Традиционная пескоструйная обработка и окраска позволяют поддерживать Ra выше 6,3 мкм и не позволяют пройти испытание на химическую очистку, а вибрационная полировка изменяет критические размеры. Химическое сглаживание паром создает расплавленный поверхностный слой с Ra ниже 3,2 мкм и допуском ниже ±0,15 мм при стоимости менее 0,50 долларов США за деталь в ходе периодического процесса. Ниже приведен пример того, как индивидуальная услуга 3D-печати MJF может обеспечить отделку класса литьевой формы, подходящую для конечных приложений 3D-печати:

Традиционные методы не обеспечивают ни качества, ни последовательности

<ол>

Пескоструйная обработка + крашение: Ra≥6,3 мкм; пористая поверхность легко впитывает растворители — не выдерживает испытаний на протирание салона автомобиля.

Вибрационная полировка: Края стираются случайным образом, что приводит к отклонению допусков на размеры ±0,2 мм на важных деталях, что требует дополнительных операций.

Ваш риск: отбракованные партии и дорогостоящие вторичные процессы, которые исключают любую первоначальную экономию.

Химическое сглаживание паром обеспечивает повторяемую субмикронную поверхность

<ул>

Процесс: Частично плавится верхний слой 0,05–0,1 мм с помощью паров растворителя, заставляя его растекаться и заполнять поры и линии слоев.

Результат измерений: Ra уменьшается с 6,3 мкм до ≤3,2 мкм, а изменения размеров ограничиваются ±0,15 мм — подтверждено более чем 500 протестированными деталями.

Ценность для клиента: Детали проходят 50 циклов испытаний на очистку IPA и соответствуют требованиям класса A, что позволяет развертывать их на рынке непосредственно с машины. Это промышленная 3D-печать MJF​.

Стоимость единицы упаковки при пакетной консолидации оказывается ниже 0,50 доллара США

<ол>

Метод: Объединение 200–500 деталей в одном цикле сглаживания (одна камера, один и тот же рецепт) — распределяет затраты на настройку и стоимость растворителя на большие объемы.

Разбивка затрат: трудозатраты и расходные материалы на деталь снижаются с 2,50 доллара США (малый объем) до 0,45 доллара США (большой объем).

Влияние на бизнес: Поверхность детали будет такой же хорошей, как и отлитая под давлением, но с меньшими затратами на оснастку. Это правда сервис оптимизации цен MJF​ в действии.

Рецепты, ориентированные на конкретные приложения, обеспечивают успех с первого раза

<ул>

Настройка материала: PA12 требует 8-минутной выдержки при 185°C; PA11 требует 6 минут при 175°C — рецепты для конкретного материала.

Адаптация геометрии: для тонких стенок (<1,0 мм) время обработки сокращается во избежание провисания; для более толстых бобышек время цикла увеличивается.

Гарантия отсутствия дефектов: Коэффициент одобрения первой статьи превышает 98% в более чем 50 проектах клиентов, обеспечивая высококачественная 3D-печать всегда дает результат.

<блок-цитата>

Точная объемная полировка паром устраняет разрыв между качеством поверхности, полученным при аддитивном производстве, и уровнем литья под давлением. Вы получаете гладкость Ra ≤3,2 мкм, химическую стойкость и стабильность размеров по цене менее 0,50 доллара США за компонент. Это делает процесс MJF чрезвычайно эффективным не только с точки зрения стоимости, но и качества коммерческого вида.

Рис. 3. 3D-печать MJF удаляет излишки нейлонового порошка с деталей с помощью сжатого воздуха.

Почему допуски многоосного механического выравнивания важны для прецизионных нестандартных компонентов PA12?

Неконтролируемая скорость сжатия PA12 (1,5%–2% по X/Y, 2,5% по Z) приводит к застреванию и неплотной посадке во время работы автоматизированной сборочной линии. Активный контроль теплового поля с однородностью ±0,5°C предотвращает допуск крупных компонентов на уровне ±0,15 мм (или ±0,15 % на 100 мм) от доработок и проблем с подгонкой. Выбор производителя прецизионных деталей MJF, который предоставит вам готовую к 3D-печать, готовую к сборке, начинается с понимания пробелов в процессе:

Параметр	Комбинация агрессивного сокращения затрат (70 % переработано)	Эталонный промышленный микс (20 % первичный, 80 % переработанный)	Финишная смесь премиум-класса (30 % из натурального сырья, 70 % из переработанного сырья)
Содержание натурального порошка	30 %	20%	30 %
Содержание переработанного порошка	70%	80%	70%
Удлинение при растяжении при разрыве	Ниже 10% – тесты на усталость не проходят	≥10% – соответствует промышленным стандартам	≥12% – превышает требования
Риск пористости поверхности	Высокое количество микропор	Незначительно – гладкая поверхность	0 % – нет пористости
Постоянство усталости	Нестабильность — несогласованность пакетов	Стабильный – подтвержден с помощью газовой хроматографии для 3D-печати с контролируемым качеством​	Высокий — оптимизирован для частых циклических нагрузок
Стоимость материала за деталь	Самая низкая цена	Более высокая цена, ~15 % от эталонного набора	Более высокая цена, ~25% эталонного набора

<тело> <блок-цитата>

Благодаря специализированной службе запчастей MJF, использующей активную термическую компенсацию, каждая партия идеально сочетается друг с другом с первой попытки без необходимости сортировки или дополнительной работы. Это наиболее совершенная форма промышленной 3D-печати MJF, при которой надежная 3D-печать позволит сохранить график работы и свести претензии по гарантии к минимуму.

Как выбрать гибкого партнера по индивидуальному производству, способного перейти от быстрого прототипирования к объемным поставкам?

Выбор неправильного партнера приведет к тому, что ваша компания попадет в бесконечный цикл повторной квалификации снова и снова, что приводит к задержкам 8–12 недель между проверкой прототипа и выпуском на рынок. Гибкий производитель внедряет комплексную систему качества, которая включает в себя как ISO 9001, цифровое отслеживание SPC, так и образцы для испытаний на растяжение для каждой партии, что обеспечивает безупречный переход от испытаний прототипа из 2 штук к производству мостов из 5000 штук без переаттестации. Вот что должны предоставить партнеры по 3D-печати прототипов:

Единая система качества исключает риск повторной квалификации

Все параметры сборки записываются в цифровом виде по серийному номеру каждой детали, а не по каждой партии. Каждая партия содержит стержни-свидетели, проверенные в соответствии с ASTM D638, чтобы гарантировать постоянство свойств при переходе от прототипов к серийному производству. Другими словами, вам не потребуется переквалификация PPAP – сэкономьте 6–10 недель и запустите свой продукт быстрее.

Эластичность емкости от 2 до 5000 штук

Заводская система цифровых двойников отслеживает мощности в режиме реального времени, распределяя машины по требованию между срочными прототипами и обычным производством. Экстренная проверка устройства, состоящего из двух частей, занимает 24 часа; выпуск на рынок 5000 штук осуществляется в течение 14 рабочих дней. Гибкие индивидуальные услуги 3D-печати MJF с гибкой мощностью справляются с любыми скачками спроса без повышения цен, обеспечивая бесперебойную работу цепочки поставок в период наращивания мощности. Вот как реализуется 3D-печать малых объемов.

Статистический контроль процесса гарантирует повторяемость

Температура, давление и плотность порошкового слоя отслеживаются каждые 0,5 секунды на всех машинах, при этом Cpk каждого критического измерения всегда ≥1,33. Данные сторонних метрологии подтверждают каждую партию. Услуга серийного производства MJF с методологией SPC гарантирует фиксированную цену за единицу детали на всех этапах, включая производство прототипов и мостов.

Прозрачное моделирование затрат на всех уровнях объема

Цена за штуку варьируется, как и ожидалось, от прототипа (18–25 долларов США за штуку) до уровня мостового объема (3–6 долларов США за штуку) – никаких неожиданных скачков не происходит. Затраты на пресс-формы не требуются, поэтому вы будете платить только за изготовленные детали, а не за простаивающие мощности. Услуга оптимизации цен MJF предоставляет вам гарантию управления затратами на всех этапах объема благодаря доступной 3D-печати экономичности.

<блок-цитата>

Гибкий партнер обеспечивает гарантию качества, цифровую отслеживаемость и масштабируемость мощностей – все это в одном контракте. Мы предлагаем вам сокращение времени выхода на рынок (6–10 недель), отсутствие необходимости переквалификации и стабильные цены за единицу продукции, начиная с прототипа и заканчивая промежуточным объемом.

Рис. 4. 3D-печать MJF создает решетчатую структуру с мелкими деталями для медицинских прототипов.

Часто задаваемые вопросы

1. Какой стандартный размерный допуск может гарантировать LS Manufacturing для промышленного производства MJF?

Благодаря применению системы контроля температуры с замкнутым контуром компания LS Manufacturing обеспечивает допуск в пределах ±0,15 мм. Детали, размеры которых превышают 100 мм, будут иметь допуск, строго контролируемый в пределах стандартного отраслевого диапазона ±0,15 %.

2. Насколько механические характеристики изготовленных на заказ деталей MJF сравнимы с традиционными литьем пластмасс под давлением?

Высококачественные детали MJF, изготовленные из порошка PA12, достигают прочности на разрыв до 48 МПа и изотропных свойств (где прочность по оси Z составляет 95 % прочности по осям X/Y), что делает их механические свойства эквивалентными свойствам деталей из ABS, отлитых под давлением.

3. Можем ли мы использовать постобработку сглаживания пара на сложных внутренних решетках без ущерба для геометрии?

Да. Полностью автоматизированный процесс химического парового сглаживания, разработанный LS Manufacturing, обеспечивает идеальный контроль испарения растворителя и времени выдержки (обычно менее 180 секунд), необходимого для сглаживания поверхности (повышения шероховатости Ra) без изменения толщины стенок внутри сложных решеток.

4. Какое самое эффективное изменение дизайна может существенно снизить затраты на 3D-печать MJF?

Наиболее эффективным подходом будет использование полых ребер вместо сплошных стенок, если их толщина превышает 3 мм. Используя такой подход, можно сократить расход порошка до 40 %, при этом цикл термического охлаждения станет значительно короче.

5. Какую стандартную документацию предоставляет LS Manufacturing вместе с высокоточными партиями индивидуального производства?

Для каждой отгруженной партии предоставляется следующая стандартная документация: Отчет о проверке КИМ, данные о механических свойствах (результаты испытаний на растяжение) материала на основе купонов на испытания в камере сборки и сертификат соответствия ISO9001.

6. Существует ли требование к минимальному объему заказа (MOQ) для услуг по индивидуальному серийному производству MJF?

Требования к минимальному заказу здесь не применяются. LS Manufacturing чрезвычайно гибок, когда дело касается цепочки поставок; от создания одного прототипа концепции до производства до 10 000 единиц моста, мы предоставим вам одинаковый уровень качества и внимания в нашем анализе DFM и быстром ценировании.

7. Как предотвратить внутренний захват порошка внутри полностью закрытых полых сфер или полостей?

Во время проверки CAD-модели наши инженеры вмешиваются и добавляют как минимум два отверстия для эвакуации порошка (диаметр которых должен быть не менее 4 мм) во всех впадинах. Таким образом, весь нерасплавленный порошок может быть полностью и легко извлечен после процесса формования высокой твердости.

8. Почему алгоритм оптимизации раскроя имеет такое большое значение при запросе стоимости 3D-печати MJF?

Эффективный автоматизированный алгоритм трехмерного раскроя помогает повысить эффективность использования объемного порошка на более чем 12 процентов. Это уменьшит отходы разложившегося порошка и сведет к минимуму энергию, необходимую для спекания, обеспечивая тем самым агрессивную цену за единицу.

Сводка

Снижение удельной стоимости нейлоновых компонентов промышленного класса начинается с оптимизации DFM: поддерживайте толщину стенок между 1,5 – 2,0 мм, внедряйте высококачественный метод раскроя (12–15 %) и сохраняйте соотношение свежего и переработанного порошка 20 : 80. Стремление к более низким ценам приводит к межслоевому расслоению и проблемам с допусками. Превосходство в качестве гарантировано только тогда, когда вы работаете с поставщиком, обладающим контролем температуры промышленного уровня, цифровой системой SPC и полным спектром отчетов о свойствах.
