Фрезерование с ЧПУ, как современный метод производстваОбладая высокой точностью и эффективностью, широко используется во многих отраслях промышленности. Среди них фрезерование с ЧПУ является эффективным, точным и высокоавтоматизированным методом резки, который широко используется во многих отраслях промышленности, таких как аэрокосмическая промышленность и прецизионное машиностроение. Эта технология использует станки с ЧПУ и компьютерные системы управления для достижения точной обработки заготовок, обеспечивая высококачественные решения для различных отраслей промышленности.
В данной статье будет проведен глубокий анализприменение технологии фрезерования с ЧПУв различных отраслях, чтобы показать, как он стал ключевой движущей силой в развитии обрабатывающей промышленности. Фрезерная технология с ЧПУ является очень важным техническим средством в механической обработке и широко используется во всех сферах жизни. От аэрокосмического и автомобильного производства до производства пресс-форм, производства электронных изделий, медицинского оборудования и оптических приборов, технология фрезерования с ЧПУ широко используется во всех отраслях промышленности, требующих высокоточной обработки.
Что такое фрезерование с ЧПУ?
Фрезерование с ЧПУ – это процесскоторый используетСтанки с ЧПУи компьютерные системы управления, независимые от действий человека, для удаления материала путем перемещения вращающихся режущих инструментов относительно заготовки для производства деталей или изделий по индивидуальному заказу. Основной принцип заключается в том, что процессор формулирует технологию обработки, выбирает параметры обработки и вводит скомпилированную программу обработки в устройство ЧПУ. Серводвигатель контролирует относительное движение инструмента и заготовки по определенной траектории, тем самым реализуя резку заготовки и автоматическую обработку.
Каковы области применения фрезерования с ЧПУ?
Фрезерование с ЧПУ - это прецизионный метод обработкикоторый использует станки с ЧПУ и компьютерные системы управления, независимые от ручного управления, для достижения высокоточной обработки формы и точности поверхности заготовок.
1. Аэрокосмическая промышленность
В аэрокосмической промышленности фрезерование с ЧПУ играет жизненно важную роль. Аэрокосмическое оборудование обычно изготавливается из различных твердых металлов и специальных материалов. Эти материалы, такие как никель-хромовые жаропрочные сплавы, сложны в обработке, но требуют чрезвычайно высокой точности и надежности. Фрезерная технология с ЧПУ позволяет эффективно обрабатывать эти труднообрабатываемые материалы и гарантировать, что детали соответствуют требованиям дизайна, тем самым повышая производительность и безопасность аэрокосмического оборудования.
2. Автомобильная промышленность
В условиях стремительного развития автомобильной промышленности эффективная, высокоточная и стабильная обработка автомобильных деталей стала ключом к сокращению производственных циклов продукции и повышению корпоративной эффективности и конкурентоспособности.Фрезерная технология с ЧПУ позволяет быстро создавать прототипыи возможно производство сложных автомобильных деталей, что повышает эффективность производства и качество продукции. Например, прецизионная обработка с ЧПУ может поддерживать допуски в пределах ±0,0002 дюйма, обеспечивая точное прилегание между деталями и надежную работу.
3. Медицинская промышленность
В производстве медицинского оборудования технологию фрезерования с ЧПУ также играет важную роль. Медицинские устройства требуют сохранения точных конструктивных особенностей на различных металлических и пластиковых подложках и быстрого создания компонентов и изделий. Технология фрезерования с ЧПУ позволяет точно изготавливать эти детали с жесткими допусками, обеспечивая высокую производительность и надежность медицинских устройств. Кроме того, посколькуФрезерование с ЧПУ подходит для изготовления единичных деталей по индивидуальному заказу, имеет широкие перспективы применения в медицинской промышленности.
4. Электроника
В производстве электронных изделий важным звеном является обработка корпусов. Традиционные методы обработки часто требуют нескольких процессов, которые неэффективны и трудно поддаются контролю. Технология фрезерования с ЧПУ может завершить обработку оболочки за один раз, написав программу обработки, что значительно повышает эффективность обработки. В то же время, технология фрезерования с ЧПУ также может реализовать обработку сложных форм, таких как дуги, вогнутости и выпуклости и т. д., делая внешний вид оболочки более красивым. Кроме того, технология фрезерования с ЧПУ также может реализовывать обработку различных типов оболочек за счет автоматической замены инструментов, повышая гибкость производства.
5. Нефтегазовая промышленность
Еще одной отраслью, требующей жестких допусков, является нефтегазовая промышленность, которая имеет решающее значение для безопасностиТокарные станки с ЧПУ. Промышленность используетФрезерные станки с ЧПУ для создания точности, надежные детали, такие как поршни, цилиндры, штоки, штифты и клапаны. Эти компоненты обычно используются в трубопроводах или на нефтеперерабатывающих заводах. Для удовлетворения конкретных количеств может потребоваться меньшее количество. Нефтегазовая промышленность часто нуждается в коррозионностойких обрабатываемых металлах, таких как алюминий 5052.
6. Морская промышленность
Морская промышленность полагается на высококачественное мастерство, поскольку она создает водные транспортные средства, которые могут охватывать весь земной шар. Крупномасштабные производственные процессы для судов и других плавсредств требуют автоматизации для соблюдения производственных сроков и контроля качества. Это возможно только благодаря фрезерованию на станках с ЧПУ. Фрезерные станки с ЧПУ, токарные станки, электроэрозионная обработка и другие процессы могут создавать практически все морские компоненты. К таким компонентам относятся корпус и внутренняя отделка.
7. Военная и оборонная промышленность
Потребности военной и оборонной промышленности схожи с потребностями аэрокосмической промышленности. Эти отрасли требуют не простых деталей, а сложного оборудования для производства различных инновационных материалов и прецизионного оборудования. Области применения систем ЧПУ обширны: от сложного проектирования корпусов вооружения по индивидуальному заказу до внутренних компонентов ракет.
8. Сельское хозяйство
Сельское хозяйство – это огромная отрасль, производящая все, от маленьких лопат до больших тракторов и комбайнов. Фрезерование с ЧПУ используется в каждом сельскохозяйственном инструменте, независимо от размера. Существует множество различныхСтанки с ЧПУ, используемые для резки и сверления.
9. Изготовление пресс-форм
В производстве пресс-форм технология фрезерования с ЧПУ является важным инструментом. Пресс-формы обычно имеют сложные формы и требования к высокой точности, а традиционные методы обработки часто трудно удовлетворить потребности. Технология фрезерования с ЧПУ позволяет выполнять обработку сложных форм за счет высокоскоростной и высокоточной резки. Например, при изготовленииПресс-формы для литья пластмасс под давлением, технология фрезерования с ЧПУ позволяет точно контролировать форму и размер пресс-формы, повышая качество и эффективность производства пластиковых изделий.
В чем преимущества фрезерования с ЧПУ?
Фрезерование с ЧПУ - это передовая технология обработкиОн сочетает в себе компьютерные технологии, прецизионное оборудование и технологии автоматизации, чтобы привнести множество преимуществ в современное производство. Вот некоторые из основныхпреимущества фрезерования с ЧПУ:
Преимущества | Описание |
Высокая степень автоматизации и точности | Благодаря предварительно написанным программам станки с ЧПУ могут автоматически выполнять сложные задачи обработки без ручного вмешательства, что значительно повышает эффективность производства и снижает вероятность человеческой ошибки. |
Высокая гибкость | Системы ЧПУ могут адаптироваться к различным конструкциям изделий благодаря простым изменениям в программировании, что делает их идеальными для мелкосерийного диверсифицированного производства. |
Повышение производительностиэффективность |
ЧПУМеханическая обработка может осуществлять многокоординатную связь и обрабатывать детали сложной формы. Когда необходимо изменить форму и размер детали, необходимо изменить только программу ЧПУ, что экономит время подготовки производства. Кроме того, станки с ЧПУ часто работают без присмотра на протяжении всего цикла обработки, что еще больше повышает эффективность производства. |
Высокая безопасность | Большинство операций станков с ЧПУ во время обработки автоматизированы, что снижает прямой контакт рабочих с опасным оборудованием и повышает безопасность на рабочем месте. |
Широкий спектр применения | Охватывает аэрокосмическую, автомобильную, медицинскую технику, производство пресс-форм и другие отрасли. |
Каковы недостатки фрезерования с ЧПУ?
ХотяФрезерование с ЧПУ играет важную роль в современном производстве, у него есть и некоторые недостатки. Ниже приведен краткий обзор недостатков фрезерования с ЧПУ:
- Высокие требования к качеству персонала по эксплуатации и техническому обслуживанию:Несмотря на то, что обработка с ЧПУ предъявляет более низкие требования к качеству для операторов, она предъявляет более высокие технические требования к обслуживающему персоналу.
- Маршрут обработки сложно контролировать:Схема обработки на станках с ЧПУ не так интуитивно понятна, как на обычных станках, и требует определенных навыков и опыта для программирования и отладки.
- Неудобно ремонтировать:Поскольку станки с ЧПУ включают в себя большое количество электронного и механического оборудования, при возникновении неисправности ремонт может быть сложным и трудным.
- Возможные проблемы с обработкой:В том числе плохое качество обработанной поверхности, вибрация или вибрация, сломанные инструменты, детали за пределами допустимого диапазона, плохая точность размеров и т. д. Эти проблемы могут быть вызваны различными факторами, такими как износ инструмента, неправильные параметры резания, плохая жесткость станка и т.д.

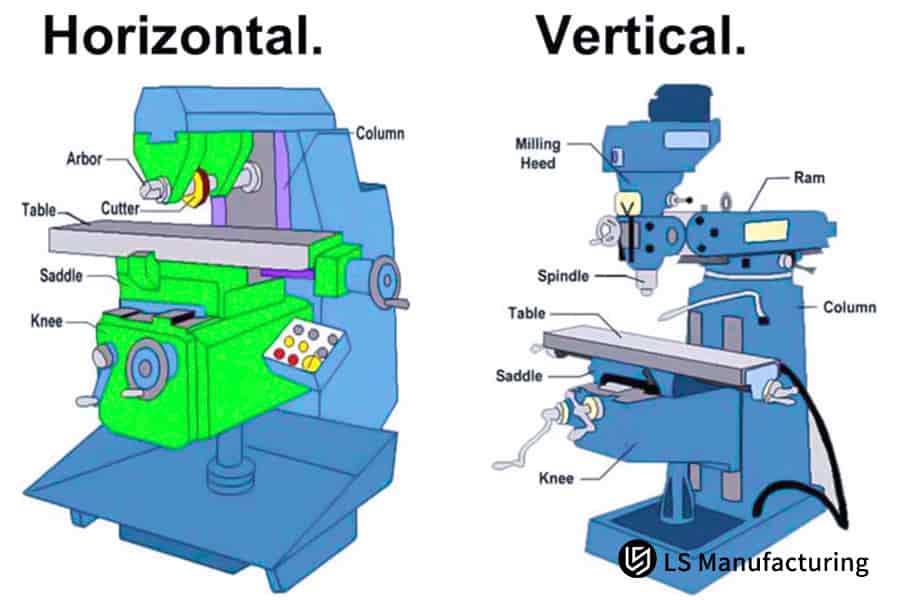

Какие типы фрезерных станков с ЧПУ существуют и их конкретное применение?
Фрезерные станки с ЧПУможно разделить на множество типов в соответствии с их структурой, функцией и возможностями обработки. Сосредоточьтесь на 3-осевых фрезерных станках с ЧПУ, 5-осевых фрезерных станках с ЧПУ и небольших фрезерных станках с ЧПУ:
3-осевые фрезерные станки с ЧПУ
3-осевой фрезерный станок с ЧПУ является основным фрезерным оборудованием с ЧПУ. К его основным особенностям можно отнести:
- Структура:ТрехосевойФрезерный станок с ЧПУиспользует три координатные оси (X, Y, Z) для позиционирования и управления. Ось X — это поперечное направление фрезерного станка, ось Y — продольное направление фрезерного станка, а ось Z — направление вверх и вниз фрезерного станка.
- Объем обработки:Трехосевой фрезерный станок с ЧПУ подходит для обработки простых геометрических форм, особенно для обработки плоских и двухмерных заготовок.
- Принцип работы:Компьютерная программа контролирует точное движение инструмента в трех направлениях для достижения фрезерования заготовки.
- Преимущества:Трехосевой фрезерный станок с ЧПУ обладает высокой точностью и эффективностью обработки, а его работа относительно проста и легка в освоении.
- Приложение:В основном используется для обработки деталей с простыми геометрическими формами, такими как плоскости, ступени, пазы и т.д. Поскольку 3-осевое фрезерование с ЧПУ относительно просто в программировании и эксплуатации, оно подходит для рутинных деталей и сценариев массового производства.
4-осевые фрезерные станки с ЧПУ
4-осевой фрезерный станок с ЧПУ является основным фрезерным оборудованием с ЧПУ. К его основным особенностям можно отнести:
Функции:На основе 3-осевого фрезерования с ЧПУ добавляется ось вращения (обычно вращение вокруг оси X или Y), что делает обработку более гибкой.
Приложение:В основном используется для обработки асимметричных заготовок, таких как детали с наклонными или вращающимися поверхностями. 4-осевое фрезерование с ЧПУ может повысить эффективность и точность обработки, сократив при этом количество зажимов заготовки и затраты на приспособления.
5-осевые фрезерные станки с ЧПУ
5-осевые фрезерные станки с ЧПУимеют более высокую гибкость и возможности обработки, чем трехосевые фрезерные станки с ЧПУ. К его основным особенностям можно отнести:
- Структура:5-осевые фрезерные станки с ЧПУ обычно включают в себя три линейные оси (X, Y, Z) и две оси вращения (такие как оси A, B или C), которые могут работать вместе для достижения более сложных операций обработки.
- Объем обработки:5-осевой фрезерный станок с ЧПУ подходит для обработки сложных геометрических форм, таких как изогнутые поверхности, переменные скосы и т. Д. Он может обрабатывать несколько поверхностей за одну установку без смены приспособлений или изменения положения заготовки.
- Принцип работы:Компьютерная программа контролирует точное движение и вращение инструмента в пяти направлениях для достижения сложного фрезерования заготовки.
- Преимущества:5-осевые фрезерные станки с ЧПУ имеют более высокую точность и эффективность обработки, а также могут сократить ошибки позиционирования и время обработки. В то же время он также может обрабатывать глубокие полости с помощью коротких инструментов, эффективно повышая жесткость системы, сокращая количество инструментов и снижая производственные затраты.
- Приложение:5-осевое фрезерование с ЧПУ широко используется в аэрокосмической промышленности, автомобилестроения, медицинского оборудования и других областей для обработки сложных криволинейных поверхностей и трехмерных конструкционных деталей. Этот метод обработки может выполнять многогранную и многоугловую обработку за один раз, что значительно повышает эффективность и точность обработки.
Небольшие фрезерные станки с ЧПУ
Небольшой фрезерный станок с ЧПУ представляет собой фрезерное оборудование с ЧПУ с компактной конструкцией и простотой в эксплуатации. К его основным особенностям можно отнести:
- Структура:Небольшие фрезерные станки с ЧПУ обычно имеют вертикальную структуру, занимают небольшую площадь и подходят для использования в местах с ограниченным пространством.
- Объем обработки:Небольшие фрезерные станки с ЧПУ подходят для обработки мелких деталей и деталей сложной формы. Благодаря программному управлению инструмент может двигаться одновременно в нескольких направлениях для завершения обработки деталей сложной формы.
- Принцип работы:Принцип работы небольшого фрезерного станка с ЧПУ аналогичен принципу работы трехосевого фрезерного станка с ЧПУ. Оба они контролируют точное движение инструмента в заданном направлении с помощью компьютерной программы.
- Преимущества:Небольшие фрезерные станки с ЧПУ имеют высокую степень автоматизации, что позволяет снизить трудоемкость рабочих и повысить эффективность производства. В то же время компактная конструкция и простота в эксплуатации делают небольшие фрезерные станки с ЧПУ более гибкими при обработке мелких деталей и деталей сложной формы. Кроме того, небольшие фрезерные станки с ЧПУ также широко используются в области образования и научных исследований и могут использоваться для вспомогательного обучения в классе и обучения технологии ЧПУ.
- Приложение:В основном используется для отделки мелких деталей, таких как электронные детали, изделия легкой промышленности и т. Д.Небольшие фрезерные станки с ЧПУ также имеют широкие перспективы применения в производстве пресс-форм, аэрокосмической и других областях, а также может быстро и точно обрабатывать форму и структуру пресс-форм и первых версий.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

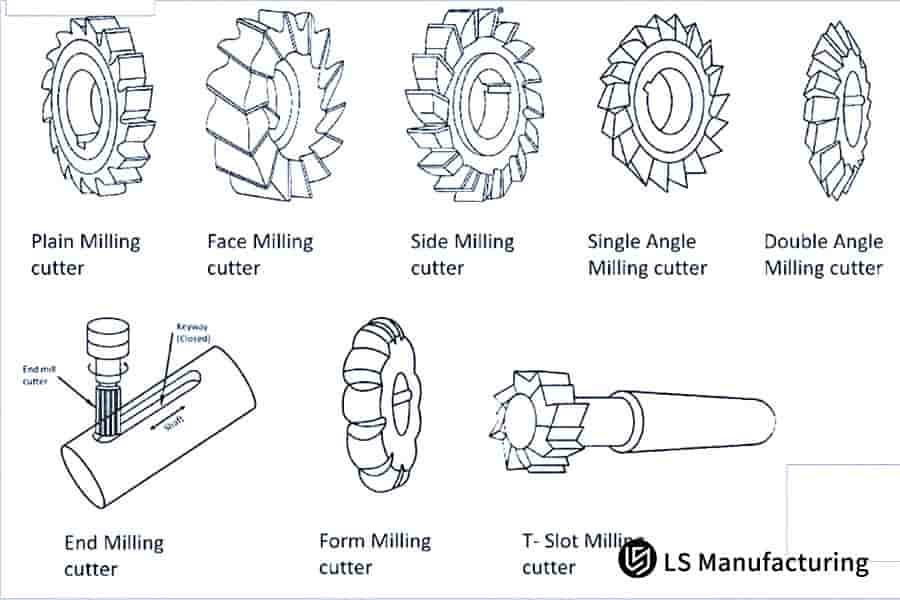

1. Как правильно выбрать фрезу при фрезеровании?
Выбор подходящегоФреза требует всестороннего учета требований к обработке, тип фрезы, параметры, материал лезвия и покрытие, методы и условия резки, стабильность и стоимость резания, а также мощность инструмента и размер инструмента. При практическом применении его также может потребоваться тестирование и корректировка в соответствии с конкретной ситуацией для достижения наилучшего эффекта обработки.
2. Сколько стоит процесс фрезерования?
Стоимость фрезерной обработки – это комплексная проблемаЭто предполагает всестороннее рассмотрение множества факторов. Нет фиксированной стоимости, когда предложение должно учитывать множество аспектов, таких как стоимость рабочей силы, фиксированная стоимость, точность, обработка, сырье, термическая обработка, обработка поверхности и предварительная обработка, оборудование, аутсорсинговая обработка, вспомогательные материалы, рабочая сила и электричество, обработка в процессе транспортировки, проверка готовой продукции и неразрушающий контроль, испытание материалов, а также разумная прибыль, разумное распределение, стоимость пресс-формы разумного распределения, фрахт, налоги и т.д.
Сводка
Фрезерование с ЧПУ имеет широкий спектр применения. Его основные области применения включают аэрокосмическую промышленность, металлообработку, строительную промышленность, автомобильную промышленность, медицинскую промышленность, электронную промышленность, нефтегазовую промышленность, морскую промышленность, сельское хозяйство, военную и оборонную промышленность и т. Д. Технология фрезерования с ЧПУ играет важную роль во многих областях благодаря своей высокой точности, высокой эффективности и высокой гибкости. Она не только способствует технологическому прогрессу и развитию в обрабатывающей промышленности, но и предоставляет надежные решения для различных отраслей промышленности. С постоянным развитием технологий и постоянным расширением областей применения, фрезерные технологии с ЧПУ будут продолжать играть более широкую и глубокую роль в будущем, внося больший вклад в прогресс и развитие человечества.
