Serviço de fabricação de chapa metálica com inserção PEM integrada para hardware personalizado

Desta forma, faremos um estudo completo da tecnologia de otimização de rebitagem PEM, discutindo os aspectos de ajuste do diâmetro do furo, endurecimento por trabalho a frio, gerenciamento de molde hidráulico, fornecendo a resistência à torção e ao empuxo dos fixadores desde o início, permitindo que os produtos tenham um padrão muito alto de confiabilidade (grau aeroespacial) e, ao mesmo tempo, reduzindo efetivamente os custos da cadeia de suprimentos.

Visão geral da resposta principal do serviço de inserção PEM

Principais vantagens:

• O controle cônico pré-perfuração dentro de 0,03 mm e manter as rebarbas voltadas para o lado da rebitagem são os principais aspectos que determinam a eficácia do projeto na prevenção do deslizamento da porca PEM.
• Em nenhuma circunstância os PEMs de aço inoxidável devem ser rebitados diretamente em placas de aço inoxidável com dureza HRB 80 sem medidas adequadas. Deve-se recorrer a fixadores de alta dureza (como os da série SP) para garantir o encaixe com a câmara fria.
• Na produção industrial, uma prensa hidráulica capaz de realizar monitoramento automático de circuito fechado duplo (SPC) de pressão de deslocamento é o padrão de fato não apenas para eliminar a falta de rebites e o desmantelamento em lotes, mas também para fazer cotações de consulta precisas.

Por que escolher os serviços de fabricação de chapas metálicas da LS Manufacturing para fabricação de hardware?

LS Manufacturing é uma empresa dedicada à rebitagem de chapas metálicas de precisão. Usamos nossa forte tecnologia metalúrgica e profundo conhecimento do setor para atender às necessidades dos principais players do mercado com produtos de chapa metálica de alta qualidade que garantem zero defeitos. Além disso, podemos oferecer soluções que permitem aos designers identificar e corrigir problemas nos processos de produção desde o início.

Quando testados em condições reais, constatou-se que os métodos de produção utilizados no passado tiveram falhas de resultados de cerca de 3,2%. Porém, nosso método digital de circuito fechado controlou essa proporção para menos de 0,001% e todo o processo está alinhado com o padrão de sistema de qualidade ISO 9001:2015.

Principalmente, o método hidráulico de circuito fechado que desenvolvemos pode otimizar os parâmetros principais, tornando a precisão da pressão melhor que 2% e o controle de planicidade da folha dentro de 0,5 mm. O método também permite o registro e rastreabilidade de dados SPC de todo o processo e produz uma qualidade muito melhor do que o processo pneumático tradicional.

Nossa equipe técnicaxpert esteve envolvida com muitos grandes nomes da lista Fortune 500, ajudando-os a resolver vários problemas com falhas de fixadores. Nossos produtos de nível automotivo atendem completamente aos requisitos do padrão da indústria IATF 16949.

Com processos de alta precisão e um sistema de rastreabilidade de processo completo, alcançamos uma produção em massa estável e de alta qualidade de montagem de ferragens de chapa metálica. Para verificar diretamente a força de sua implementação de processo, você pode visualizar gratuitamente casos de produção em massa de referência do setor e comparar rapidamente seus próprios padrões de qualidade de produto.

Por que escolher o serviço de montagem de ferragens de chapa metálica de precisão para eliminar o retrabalho pós-placa?

O serviço integrado de montagem de ferragens de chapa metálica pode eliminar o retrabalho secundário após galvanoplastia e pulverização desde a raiz. Ao usar o design DFM pré-perfurado preciso e a compensação da espessura do revestimento antes da galvanoplastia, é possível evitar problemas como tinta presa nas roscas dos rebites e danos à camada anticorrosiva.

Considerações sobre a sequência do processo para desempenho

• Rebitagem antes do processamento: O revestimento encapsula completamente a junta, resultando em um nível de resistência à névoa salina de 480 horas. Porém, o acúmulo de tinta nas roscas é o ponto fraco desse processo, portanto, o processo anticorrosivo da fabricação de chapas metálicas de alta qualidade deve ser o principal.
• Pré-tratamento seguido de rebitagem: Embora a precisão da rosca permaneça intacta, as juntas tornam-se suscetíveis à corrosão. Este método é geralmente usado para fabricação de chapas metálicas com baixos requisitos de resistência à corrosão.

Medidas de alívio de tensão no revestimento

• Abertura pré-revestida: Uma folga de revestimento de 0,05 mm foi reservada ao redor do furo roscado, que segue os padrões de precisão de fabricação de chapa metálica montagem.
• Escolha do fixador selado: O uso de porcas PEM com tampas de vedação traz uma boa abordagem para evitar que a tinta entre nas roscas, o que leva à eliminação do entupimento na fonte.
• Processo de mascaramento especial: A proteção direcionada de áreas roscadas críticas é um bom compromisso entre a beleza da chapa metálica e a eficiência da montagem.

Basicamente, é como colocar uma tampa de fechadura antes de pintar a casa, que é o caminho para o objetivo final da aparência exterior e, ao mesmo tempo, o funcionamento da lata permanece completamente inalterado.

Figura 1: placas de metal fixadas com precisão com parafusos de cobre, mostrando um método confiável de montagem de hardware.

Como definir tolerâncias de furo na fabricação de chapas metálicas personalizadas para inserção de PEM de alto torque?

Na fabricação de chapa metálica personalizada capaz de suportar alto torque, a tolerância do diâmetro dos furos pré-perfurados deve ser muito apertada dentro +0,08/-0,00mm, para evitar efetivamente o deslizamento do torque da porca PEM, bem como o empenamento da chapa e o enchimento insuficiente do fluxo a frio causado por desvios no diâmetro do furo, que são os principais problemas que surgem neste tipo de situações de alto torque na fabricação de chapas metálicas.

Características dos furos de diferentes processos de corte

1. Puncionamento CNC: produz paredes de furos perpendiculares à superfície, não deixa nenhuma zona afetada pelo calor e é mais adequado para cenários onde o controle de precisão do furo em chapas metálicas de alta precisão fabricação é o principal requisito.
2. Corte a laser de fibra: mais eficiente, mas causa uma conicidade de 0,02-0,05 mm e uma zona afetada pelo calor, necessitando novamente de processamento secundário para remover os defeitos.

Diâmetro de pré-perfuração ideal para diferentes espessuras de material

Medidas para prevenir zonas afetadas pelo calor do laser (ZTA)

1. Menor potência de corte: Ao diminuir a potência do laser, menos calor será fornecido. Dessa forma,a zona afetada pelo calor pode ser reduzida e o efeito geral do processamento a laser na fabricação básica de chapas metálicas pode ser otimizado.
2. Use corte assistido por nitrogênio: isso permite obter uma superfície de parede de furo mais bonita e torna a formação de furos mais precisa.
3. Operação de alargamento secundário: Além de remover a zona afetada pelo calor, também pode ser usado para afunilar os furos para que sejam adequados para montagem de rebitagem de alto torque.

Ajustar com precisão os atributos de pré-puncionamento a vários materiais e espessuras, melhorar os métodos de corte e eliminar defeitos do processamento a laser são os principais elementos do design que podem inibir o deslizamento e a deformação da chapa durante operações de rebitagem de alto torque. Para aqueles que exigem otimização do diâmetro do furo, uma solução DFM dedicada está disponível gratuitamente, calibrando com precisão os parâmetros para atender à rebitagem de alta pressão cenários.

Qual matriz de dureza do material garante chapa metálica de precisão 100% confiável com montagens PEM?

Um dos principais fatores para a confiabilidade da chapa metálica de precisão com montagem PEM é que a dureza do fixador deve ser maior que a dureza do substrato da chapa metálica em HRB20 ou mais. afrouxamento, queda e outras falhas. A correspondência precisa de materiais é um dos princípios básicos para chapas metálicas de precisão de qualidade com processamento PEM.

Regras gerais de correspondência de dureza de materiais

• Liga de alumínio (HRB 40-60): PEMs de aço carbono e aço inoxidável são geralmente aceitáveis, pois esses materiais estão em conformidade com a tradicional dureza de fabricação de chapa metálica lógica correspondente.
• Aço de baixo carbono (HRB 50-70): O aço carbono PEM é aconselhável e seus materiais cobrem a maioria das aplicações gerais de produção em massa de chapas metálicas.
• Aço inoxidável (HRB 80-95): O PEM de alta dureza da série SPC deve ser usado para evitar o problema de deslizamento do fixador.

Tabela de parâmetros de conformidade para emparelhamento de dureza de substratos de chapa metálica comuns e fixadores PEM

Solução exclusiva da LS Manufacturing

Contamos com porcas PEM de aço inoxidável martensítico especialmente tratadas termicamente com dureza HRC 37 ou superior, que combinam perfeitamente com o substrato de aço inoxidável de alta dureza e, dessa forma, formam uma base sólida para a estabilidade estrutural de fabricação de chapas metálicas de alta qualidade. Com base em nossos dados de teste exclusivos, esse método de emparelhamento causa um aumento na resistência ao impulso de 120% em comparação com o emparelhamento padrão.

Em outras palavras, é como fatiar manteiga com uma faca de aço, a faca só pode cortar a manteiga de forma limpa e precisa se for mais dura que a manteiga.

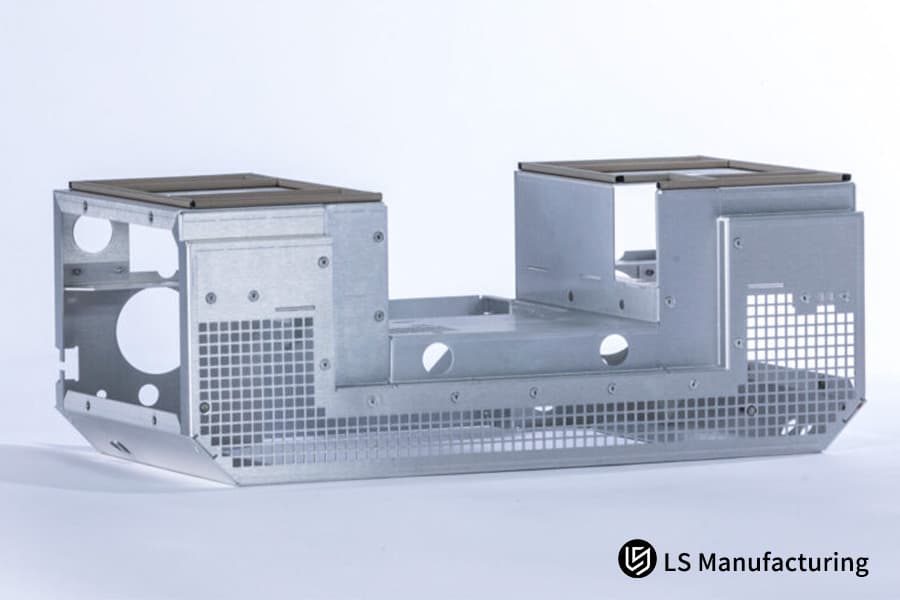

Figura 2: uma peça de metal prateado com uma grade precisa de furos, exemplificando a qualidade da fabricação de chapas metálicas.

Como o controle de tonelagem em tempo real evita a distorção do painel durante as operações do serviço de inserção de PEM?

O monitoramento duplo em tempo real da pressão de deslocamento da máquina de rebitagem automática Haeger pode eliminar completamente a deformação por deformação por tensão durante o serviço de inserção de PEM, travar com precisão a faixa de pressão de rebitagem e garantir fluxo frio de metal suficiente sem deformação por tensão residual.

Modos de falha da máquina de rebitagem tradicional

• Sobrepressão: distorção da forma da chapa metálica, achatamento de roscas e quebra de fixadores são falhas típicas que resultam do uso de calibração de pressão de fabricação de chapa metálica.
• Subpressão: fluxo de resfriamento insuficiente, impulso insuficiente e fixadores soltos são fatores diretos que reduzem a confiabilidade da montagem de chapas metálicas.

Processo de rebitagem inteligente

1. Estágio de pré-pressão: a baixa pressão faz o contato inicial com a chapa metálica para remover quaisquer lacunas e, assim, ajudar a definir o operação do processo de fabricação de chapa metálica.
2. Estágio de pressão principal: Os fixadores são pressionados com a ajuda da pressão definida e, ao mesmo tempo, o deslocamento é observado e a precisão da formação é controlada rigorosamente.
3. Estágio de pressão de retenção: A pressão é mantida por 0,6 segundos para garantir que o resfriamento seja mais do que adequado e, ao mesmo tempo, a força de intertravamento seja fortalecida.
4. Estágio de liberação: A pressão é gradualmente reduzida para diminuir a tensão residual e assim evitar qualquer deformação da folha.

A fabricação de chapas metálicas com hardware personalizado multiespecificações pode se beneficiar das ferramentas de matriz automatizada?

Durante a produção de fabricação de chapa metálica de hardware personalizada com múltiplas especificações, uma ferramenta de matriz totalmente automatizada pode aumentar drasticamente o nível de eficiência da produção em massa, eliminar erros de fixação manual e omissão e realizar rebitagem integrada, altamente precisa e automática de diferentes tipos de fixadores. Este é realmente o principal processo altamente eficiente a ser usado na fabricação moderna de chapas metálicas personalizadas.

Principais benefícios das ferramentas de matriz automatizada

• Várias especificações processadas juntas: trocar os moldes não é mais uma necessidade, todos os fixadores podem ser rebitados de uma vez, facilitando a fabricação automática e eficiente de chapas metálicas produção.
• Sistema para evitar erros: Sensores fotoelétricos medem as especificações e posições dos fixadores, eliminando completamente os erros humanos de montagem.
• Grande medida de repetibilidade: a precisão da posição do rebite pode ser até 0,05 mm, garantindo a fabricação de produtos com consistência de lote.

Modelo para otimização de custos e eficiência

Como nossa fórmula de cálculo de custos: Custo de processamento de peça única =(Depreciação do equipamento + Custo de mão de obra + Custo de material) / Produção. Após a instalação de moldes matriciais automatizados, os custos de mão de obra caíram 70% e a produção aumentou 300%, levando a uma compressão considerável dos custos de produção em massa de fabricação de chapas metálicas.

Para projetos de chassis de servidor de alta densidade, utilizamos essa tecnologia para reduzir o prazo de produção do cliente de 14 para 8 dias. Além disso, esta solução de automação bem testada pode ser facilmente adaptada para atender a diferentes solicitações de produção em massa provenientes de serviços profissionais de montagem de ferragens de chapa metálica.

Figura 3: Sistema automatizado de ferramentas de matriz para fabricação eficiente e de alta precisão de chapas metálicas personalizadas.

Quais regras do guia de projeto para distância da borda maximizam a integridade das soluções de fixação de chapa metálica?

A key Design Factors (DFM) rule for boundary strength in sheet metal fastening solutions is a minimum of 2 times the fastener outer diameter distance between the riveting center and the sheet metal edge. An edge distance that is too short will produce compressive stress, the result of which is the cracking of the sheet and the damage of the torsional structure of the fasteners.

Ways to taclke Insufficient Edge Distance:

1. Riveting before bending: scheduling the riveting operation first, prevents deformation damage and enhances the effect of sheet metal fabrication edge reinforcement.
2. Design process load-reducing grooves: Along the bending line, construct 0.5 mm wide load-reducing grooves to releasing compressive stress.
3. Add local reinforcing ribs: Supplement the structural ability of the edge region and strengthen the sheet metal in total.

Riveting Principles near Bending Lines

1. The minimum distance from the riveting center to the bending line is given by the inequality 3 D + R (where R is the bending radius).
2. Do not place rivets in the bending deformation area, as this will harm the threads and the metal structure.
3. Employ a multi-step bending technique to lessen the effects on the riveted elements and maintain the accuracy of the assembly.

Strictly adhering to DFM design principles such as riveting edge distance and bending avoidance, combined with dedicated optimized processes, can completely solve structural problems such as sheet metal edge cracking and fastener torque failure, ensuring connection integrity. For those with mass production plans, we can provide free process cost calculations to optimize designs and reduce production budgets in advance.

Case Study: How LS Manufacturing Revolutionized an EV Automotive Tier-1 Supplier BDU Chassis Production via Automated Precision Sheet Metal Hardware Optimization

Customer Pain Points:

A Tier-1 supplier of new energy vehicles used an AL5754-H111 chassis which failed during stud slippage in the on-board bump test. The original process had no prediction on hole wall hardening and monitoring of tonnage was also missing, this situation caused the parts to move, there was a short circuit risk, and claims of potentially high values were the results.

LS Manufacturing Solution:

1. When we got hold of the project, the senior engineering team of LS Manufacturing instantly reacted with a closed-loop DFM reconfiguration to resolve this automotive-grade issue, resulting in a vehicle-grade sheet metal fabrication processing solution that meets high standards.
2. Fully committed to the cause, we gave up the laser cutting method which generates microcracks in the heat-affected zone quite easily, and replaced it with very accurate CNC cold punching using carbide molds. Due to this, the hole wall perpendicularity error was confined within 0.02 mm, the original ductility of the base metal was excellently preserved.
3. We swapped out standard fasteners for custom grade stainless steel PEM studs which are super hard (HRB 90+) and have reverse involute locking teeth.
4. Installed Haeger automated riveting workstations throughout the production line and enabled them with an intelligent "displacement-pressure" dual closed- loop monitoring system. The system really does the job of deciding the driving tonnage at 4.2kN and the holding time is kept constant at 0.6 seconds which gives rise to 100% plastic cooling of the aluminum alloy substrate, this way the fastener's engagement groove is fully locked.

Resultados e valor

By means of the process transformation at LS Manufacturing, the single-point push-out strength of the power battery BDU chassis riveting element shot up massively from the initially weak 580N level to the rock-solid 1450N one. Its torsional torque was 35% above the automotive-grade standards. During the subsequent 100-hour sideways multi-frequency random vibration tests (per ISO 16750-3 automotive standards), it had a flawless 0 failure outcome, completely confirming the excellent achievement of tailormade sheet metal fabrication reliability enhancement.

What is more, we made it possible for completely automated feeding and riveting through a multi-station automated matrix die, which allowed the auto client to trim its total unit processing cost by 22%. By strengthening its capability in top-notch precision sheet metal hardware tailoring, LS Manufacturing assisted the client in gaining a strong hold on the core market share with OEMs even in the midst of the cost reduction trend in the new energy vehicle supply chain, so leading to a deep customer recognition.

With process re-engineering, physical updation, and smart riveting management, automotive sheet metal riveting slippage failure issue was totally eliminated, with mass production zero-failure achieved even in the toughest working conditions. This gave the firm a chance to dodge quality issues and cut expenses while ramping up output.

Should you have a high-end sheet metal customization requirement, please upload your drawings and get back to you with a process solution and cost estimate tailored to your requirements.

Why Partner with LS Manufacturing as Your Strategic Manufacturer for High-Intent Custom Hardware Projects?

Built a strong foundation in producing custom hardware sheet metal fabrication and integrating PEM processing, our company exploits metallurgical technology, the highest level CNC, and DFM optimization to find new solutions outside of the traditional models of OEM. The goal is to solve the problem of fastening safety hazards in the design stage, which is a major issue under the most extreme work conditions.

International Manufacturing Certifications

• ISO 9001:2015 Quality Management System Certification at the Basic Level - This is a great way to organize your documentation for sheet metal fabrication quality management in general.
• IATF 16949 Automotive-Grade Supply Chain Quality Standard - A standard which addresses the challenging environment of automotive sheet metal.
• ISO 13485 High-Precision Medical Device Manufacturing Compliance Endorsement - This certification is suitable for multi-industrial scenarios of high-end customization.

State-of-the-art Welding Equipment

• Swiss Bystronic fiber laser cutting center, guaranteeing accuracy and precision in sheet metal fabrication.
• The use of AMADA CNC bending clusters of Japanese origin helps in standardizing operations of sheet metal forming.
• A completely self-developed intelligent high-precision riveting production line helps to greatly raise the level of riveting assembly.

We can provide traceable SPC pressure monitoring reports, microscopic burr inspection results, and third-party destructive torque test reports at any time. By fully integrating sheet metal forming, hardware riveting, post-processing painting, and precision packaging under one roof, LS Manufacturing offers highly competitive DFM cost reduction solutions, lightning-fast sample delivery (as fast as 3 days), and flexible, highly customized mass production pricing support with no minimum order quantity.

Figure 4: A skilled technician welding an electronic component onto a metal plate in a workshop.

Perguntas frequentes

Q1: What is the minimum recommended plate thickness for installing standard PEM nuts in a custom sheet metal fabrication service?

The minimum sheet metal thickness to install standard S/SS series PEM nuts is 0.8mm. When dealing with ultra-thin sheets that measure 0.5mm, our team relies on specialized fastening and flanging technologies that can strengthen the riveting connection enough to fulfill thin sheet metal assembly requirements.

Q2: Why do PEM studs loose or strip during the final torque assembly on stainless steel enclosures?

Because the hardness of stainless steel is greater than HRB80, which is a level very close to the hardness of standard PEM fasteners, effective locking cannot be achieved. We have resorted to SP series hardened fasteners with HRC37 or even greater, plus precision hydraulic technology to do away with riveting stripping and loosening completely.

Q3: How does laser cutting taper affect the pull-out force during the PEM insertion service process?

Laser cutting the hole wall creates taper and orientation errors that distort the allowable engagement area enough to reduce product thrust resistance drastically. We implement CNC punching to reshape the hole and then we tightly keep the hole wall perpendicular for fully activating the press-fit locking performance.

Q4: Is it better to perform PEM hardware insertion before or after sheet metal powder coating?

The standard process in the industry is to first press-fit and then powder coat, which for sure covers the joint fully and thereby reaches up to 480 hours of high salt spray corrosion protection. To tackle the problem of paint build-up on threads, we use tailor-made masking treatment which is a compromise between corrosion protection and assembly accuracy.

Q5: How do you protect the internal threads of precision sheet metal hardware during heavy bending operations?

As press-fitted parts are generally located close to the bending deformation zone, it causes thread deformation and hole out-of-roundness in most cases. By changing the sequence of processes and employing stress-relieving grooves we can break the bending deformation path and this way protect the accuracy of the internal threads in every aspect.

Q6: What diagnostic test report does LS Manufacturing provide to verify the performance of sheet metal fastening solutions?

For every batch of products, besides providing quality assurance test reports, including thrust and torsion test curves, aperture sampling and burr detection data, we are also offering a RoHS declaration, ensuring product quality traceability and compliance with industry standards.

Q7: Can automated multi-position machinery accommodate different types of sheet metal hardware assembly concurrently?

Our multi-station automated riveting machines have a smart feeding system. They do not require the change of mould and can perform the riveting of fasteners of different sizes at a time, thereby decreasing the human error and providing the advantages of high efficiency and low processing costs.

Q8: How can I request an optimization and accurate instant quote for custom hardware sheet metal fabrication?

You can directly submit 3D drawings in STEP, IGS, DXF and other formats. Our professional DFM engineers will issue a feasibility analysis report within 24 hours, complete interference and aperture parameter optimization, and provide accurate mass production quotations with cost-effective material solutions.

Resumo

PEM press-fit sheet metal fabrication is a precision system process that takes into account such factors as material hardness matching, aperture tolerance control, and digital tonnage monitoring. The main goal is to understand thoroughly the core process so that fasteners will continue to exhibit stable and reliable performance even when exposed to the harshest conditions of high vibration and high load, thereby eliminating failure issues of all sorts.

Are you being seriously disrupted in your assembly line and increasing your overall procurement costs due to frequent loosening of press-fit parts, sheet warping, or peeling of post-processing paint by your current supplier? Don't allow the inadequate hardware assembly to diminuate your hard-earned brand reputation.

Get in touch with LS Manufacturing's senior sheet metal DFM engineering experts right away, upload your 3D CAD drawings, and you will get a free detailed design optimization report with a comprehensive mass production inquiry quote. We will be glad to utilize our digital lean manufacturing capabilities, which are certified to international automotive-grade (IATF 16949) and medical-grade (ISO 13485) standards, to protect your key hardware innovations!
