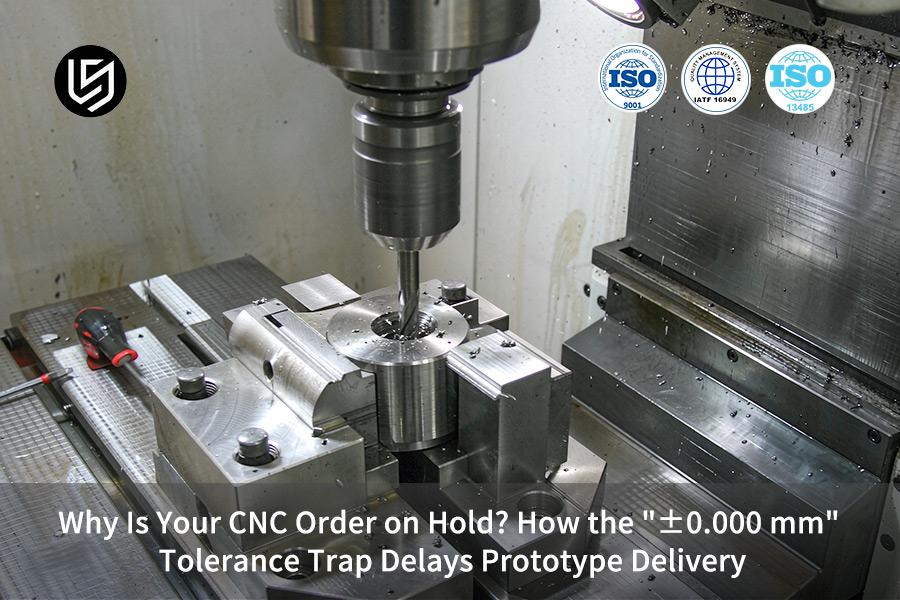

Por que seu pedido de usinagem CNC está em espera? Como a armadilha da tolerância de "±0,000 mm" atrasa a entrega do protótipo?

As tolerâncias de usinagem CNC de precisão são definidas por faixas que resolvem problemas de retenção de bloco de título CAD de ±0,000 mm por meio de revisão de DFM (design para fabricação) em 2 horas.

Seus protótipos reduzem o custo unitário em 26,8% quando as chamadas de zero absoluto perdem o controle do bloco de título. Fonte de dados: Projeto LS Manufacturing nº MED-2026-088.

Principais conclusões

Eliminação do tempo de inatividade zero absoluto: as tolerâncias genéricas baseadas em modelos serão coisa do passado quando as bandas dimensionais correspondentes substituírem as dimensões sem tolerância. A necessidade de retrabalho será reduzida a um nível aceitável e os protótipos voltarão a ser produzidos sem a necessidade de trocas de e-mails para esclarecimentos.

Implementação de Tolerâncias em Três Níveis: Enquanto as superfícies que não são de montagem utilizarão a faixa genérica, os furos de transmissão críticos manterão sua faixa de ultraprecisão. Isso beneficia o processo de fabricação, pois as tolerâncias rigorosas são aplicadas apenas em áreas que exigem movimento de montagem.

Redução dos custos gerais de usinagem: Restrições excessivas e especificações universais de rugosidade dão lugar a tolerâncias específicas para cada característica . O custo por unidade diminui e o dinheiro liberado financia sua nova rodada de testes.

Aprimore a medição e a implementação de padrões: as classificações de ajuste da ISO 286 definem os limites de tolerância para furos e eixos antes da programação. Os sistemas de referência da ASME Y14.5 fornecem a base para as especificações GD&T em todos os desenhos que você cria. A verificação de erros volumétricos submicrométricos da máquina de medição por coordenadas (MMC) da Zeiss garante a qualidade dimensional do produto final.

Por que a armadilha da tolerância zero coloca seu pedido de usinagem CNC em espera?

A tolerância padrão de ±0,000 mm no bloco de título do seu projeto CAD impede a execução do pedido, pois a tolerância zero está além da capacidade física de qualquer ferramenta de corte. O desvio da ferramenta e o desgaste da aresta de corte impedem a obtenção de tolerância zero em qualquer usinagem de metal. A verificação automatizada de desenhos para identificar violações de tolerância e a geração de ordens de usinagem CNC atrasam o processo , ocorrendo antes mesmo de qualquer ferramenta de corte entrar em contato com o material.

Como as tolerâncias zero afetam seu desenho

A análise automática de orçamentos para usinagem CNC considera cada valor ausente como uma tolerância obrigatória.

• O software CAD preenche as dimensões sem tolerância com uma indicação de variação zero no bloco de título.
• A DFM destaca o problema, pois as ferramentas de corte de metal duro sofrem desgaste e os fusos oscilam devido à expansão térmica .
• Conflito de tolerância significa congelar seu projeto até que os engenheiros verifiquem a correção do seu esquema de referência.
• A recuperação da programação reinicia uma fila de 7 dias para a criação de protótipos do zero.

Faixas de tolerância que mantêm seu protótipo dentro do cronograma.

As tolerâncias de usinagem CNC de precisão funcionam como um controle de custos, não como um indicador de qualidade. Economize em faixas de tolerância de ±0,002 mm para superfícies de vedação e assentos de rolamentos. A norma ISO 2768-1:1989 classe m (tolerâncias gerais para dimensões lineares) abrange todas as outras dimensões e garante o prazo de entrega do protótipo CNC .

A eletroerosão a fio mantém faixas de tolerância rigorosas para aços temperados, mas uma fresadora de 3 eixos pode apresentar uma deflexão de até 0,01 mm em nervuras de 1 mm. Um serviço personalizado de usinagem CNC estima esquemas de tolerância escalonada em até 2 horas. Em resumo: um esquema de tolerância graduada protege a data de lançamento da sua produção e o preço unitário.

Fonte de dados: Registro de análise de desenhos 3D/2D automatizados de DFM da LS Manufacturing 2025–2026 (projeto nº MED-2026-088, tamanho da amostra > 1.280 desenhos).

Quais fatores físicos tornam impossível a usinagem com variância zero perfeita?

O corte de metais é um processo condicionado por leis físicas, tanto termodinâmicas quanto mecânicas. O calor gerado nos fusos causa a expansão de todas as ligas em mícrons, enquanto as fresas de metal duro sofrem deformação de vários micrômetros sob carga, mesmo com refrigeração em temperatura constante. Portanto, as faixas de repetibilidade são limitadas a ±0,01 mm–±0,02 mm, com tolerâncias de usinagem CNC de precisão que garantem a intercambialidade das peças entre lotes.

Três barreiras físicas atrás de cada banda

1. O fluido refrigerante com temperatura constante elimina a maior parte do crescimento em nível micrométrico causado pelo calor na sua peça.
2. O alívio de tensões na usinagem de desbaste elimina as tensões internas do material antes da operação de acabamento.

A deformação causada pela liberação de tensões residuais da peça bruta durante o desbaste pode resultar em variações dimensionais entre as configurações. O serviço de prototipagem CNC personalizada verifica a uniformidade de uma peça antes da liberação do lote. Nosso fornecedor de serviços de usinagem CNC de 5 eixos garante a repetibilidade dimensional entre lotes por meio do monitoramento térmico.

Como escolher alianças que você possa pagar

O custo da usinagem CNC com tolerâncias rigorosas aumenta para cada mícron removido da faixa geral.

• Seu desenho deve mencionar a temperatura de medição de 20°C , conforme as normas ASME Y14.5-2018.
• A leitura da CMM (máquina de medição por coordenadas para verificação de dimensões críticas) corresponde aos seus instrumentos de medição da oficina.
• Seu desenho está dividido em duas classes de tolerância, de modo que as faces cosméticas não correspondem mais ao orçamento e a montagem se torna previsível.

Em termos simples, duas classes de tolerância específicas garantem um encaixe perfeito da montagem, em comparação com uma única especificação de tolerância genérica. Seu provedor de serviços de usinagem CNC online fornece o orçamento para ambas as classes quando você envia o desenho.

Figura 1: Braço robótico de usinagem CNC para uso médico atinge acabamento com rugosidade Ra de 0,8 μm.

Como as configurações padrão do bloco de título em CAD causam sérios atrasos na produção?

Os blocos de título padrão causam atrasos na produção devido à geometria de rascunho cosmético, que captura extremos lineares exagerados das configurações de tolerância do software CAD com três casas decimais. Um bloco inalterado impede a geração de orçamentos até que os engenheiros isolem a função da peça do modelo, e o tempo de entrega do protótipo CNC absorve cada hora dessa pausa.

A posição na fila é perdida enquanto dois departamentos aguardam resolução. A norma ASME Y14.5-2018 define as práticas de tolerância padrão e vincula os padrões de tolerância de usinagem CNC à função da peça. Uma revisão do desenho de usinagem CNC antes do envio garante a posição na fila.

Quais são, de fato, os recursos não críticos necessários?

A usinagem geral de ±0,05 mm abrange cavidades de folga e chanfros externos. A tolerância de ±0,005 mm é reservada para furos de acoplamento e faces de vedação. Cada dimensão mantida dentro da especificação rigorosa exige uma passada de acabamento adicional, e mais passadas de acabamento aumentam o custo em superfícies onde não há encaixe adequado.

Custos de tolerância desnecessários são dinheiro desperdiçado que não se traduzirá em melhorias no desempenho da montagem. As tolerâncias devem ser baseadas na função, e não na herança de modelos.

Como o valor padrão é liberado

Um processo de comparação 3D para 2D alinha o modelo sólido com as anotações no espaço 2D. As correções nas anotações digitais são distribuídas aos departamentos de compras e de pesquisa e desenvolvimento em até 30 minutos . Um desenho de duas faixas posiciona a faixa de tolerância estreita para geometrias críticas de encaixe e a faixa mais folgada para todas as outras geometrias. Uma verificação da capacidade de usinagem CNC confirma as faixas antes do início da programação.

Fonte de dados: ASME Y14.5-2018 Dimensionamento e Tolerância (linha de base de desenho de engenharia e estrutura de tolerância padrão).

Guia de Referência Rápida

Erros de tolerância em desenhos de engenharia causam atrasos no cronograma e custos mais elevados. As linhas de referência rápida abaixo mapeiam cada nível de precisão para rotas de processo, índices de custo relativos e linhas de base de metrologia . Os compradores podem usar o mapeamento de nível para custo para garantir a funcionalidade da montagem sem tolerâncias desnecessárias.

A eficiência da montagem não se altera após o relaxamento da fita. A taxa de refugo diminui com a exclusão das faces cosméticas da fita de precisão.

Explore a Estrutura de Alocação de Tolerância Baseada em Características — uma referência para download que mapeia cada banda de precisão ISO 2768-m, -f e personalizada para tipos de características específicos, permitindo que você elimine especificações genéricas antes mesmo do recebimento da sua solicitação de cotação.

Como as tolerâncias rigorosas aumentam exponencialmente os custos de usinagem?

O custo da usinagem CNC com tolerâncias rigorosas aumenta exponencialmente quando as dimensões críticas passam de padrões de tolerância comerciais para especificações submicrométricas. Tolerâncias de usinagem CNC de precisão menores que ±0,05 mm exigem taxas de avanço mais baixas e novas arestas de corte de metal duro, aumentando o custo unitário em mais de 200% para ±0,002 mm.

Para onde vai, de fato, o seu orçamento.

Tempo de ciclo e bordas de corte

A usinagem de alvos com rugosidade superficial de 0,2 μm exige uma redução significativa na taxa de avanço, e essa redução multiplica o tempo de ciclo por 2. Pastilhas de metal duro sofrem desgaste em mícrons por operação de passe. Trocas frequentes de arestas garantem a tolerância dimensional, mas também aumentam o custo das ferramentas.

A relação entre as tolerâncias de acabamento e as estratégias de avanço e compensação reduzidos pode ser encontrada no Manual de Máquinas, 31ª edição . Simplificando: faixas de tolerância mais estreitas significam precisão, ao custo de maior tempo de usinagem.

Como ler uma citação linha por linha

O orçamento deve incluir as etapas do processo de usinagem e o custo do dispositivo de fixação para cada dimensão crítica. Seu orçamento para usinagem de protótipo CNC mostrará todas as despesas desnecessárias antes da assinatura.

Um serviço de usinagem CNC de precisão distingue as dimensões críticas de encaixe das dimensões estéticas, de modo que os acabamentos estéticos não comprometem mais seu orçamento. O custo da usinagem CNC por peça agora segue a função.

Fonte de dados: Manual de Máquinas, 31ª edição, parâmetros de corte e recomendações de compensação de avanço para acabamento de precisão.

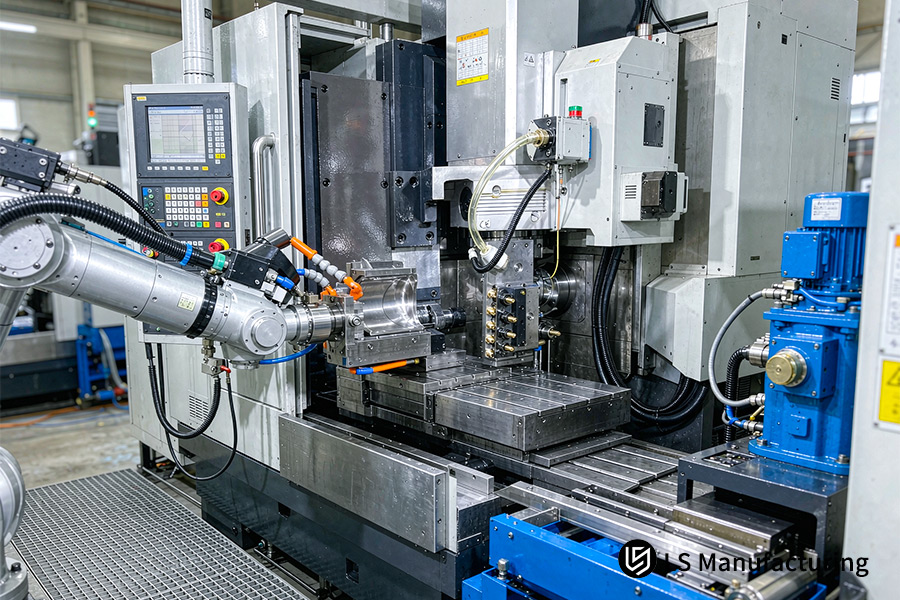

Figura 2: Oficina de usinagem CNC controla limites de tolerância de ±0,002 mm.

Quais normas globais definem as tolerâncias alcançáveis para protótipos CNC?

As normas de tolerância para usinagem CNC são um sistema internacional de engenharia composto pelas normas ISO 2768, ISO 286 e ASME Y14.5. A norma ISO 2768-M estabelece uma tolerância de ±0,1 mm para dimensões sem tolerância que variam entre 6 mm e 30 mm . Seu protótipo mantém o encaixe funcional entre os componentes e evita custos excessivos de inspeção.

Como as normas ISO 2768-M e -F abrangem características sem tolerância

A norma ISO 2768-m aplica-se a dimensões lineares sem tolerâncias individuais especificadas. Superfícies externas e furos usinados de acordo com as capacidades da ISO 2768-m não requerem nenhum trabalho adicional. Um fabricante de usinagem CNC de precisão considera os valores de tolerância da ISO 2768-m como sua base de custo mínima. Dimensões não especificadas não são mais um obstáculo para sua solicitação de cotação.

Como rotular desenhos antes de fazer um orçamento

As normas ASME Y14.5 GD&T (Dimensionamento e Tolerância Geométrica) definem o sistema de referência utilizado no seu desenho. A indicação do sistema de referência garante que as tolerâncias de usinagem CNC de precisão sejam aplicadas somente às faces de contato.

O bloco de título do seu desenho definirá o padrão para todas as outras geometrias. Sua norma ISO 2768-m é o padrão aplicado a todas as outras geometrias, como cavidades, furos de folga e acabamento superficial de usinagem CNC .

Quando os engenheiros devem especificar limites de tolerância submicrométricos e rigorosos?

Tolerâncias rigorosas são faixas dimensionais especificamente definidas para ajustes dinâmicos de localização, peças de rotação rápida e superfícies seladas à prova de líquidos. As articulações de acionamento de robôs médicos e as faces de microredutores se enquadram na faixa de ±0,002 mm a ±0,005 mm , onde as tolerâncias de usinagem CNC de precisão eliminam a folga mecânica. Os fornecedores de serviços de usinagem CNC na China confirmam a faixa a partir de uma única peça antes de investir em ferramentas para produção em lote.

Onde as bandas gerais protegem seu orçamento

O custo da usinagem CNC com tolerâncias rigorosas se justifica apenas para as faces de contato. Já as paredes da carcaça, as proteções e os acabamentos superficiais não têm função de montagem, portanto, uma faixa de tolerância geral permite economizar custos nas faces de contato.

1. Liste todas as faces de acoplamento , mancais rotativos e ranhuras de vedação em seu desenho.
2. Reserve as operações de acabamento para as superfícies de contato entre a engrenagem e o tecido.
3. Liberar as sudárias e as formas externas para uso geral.

A usinagem CNC de peças de alumínio não exige precisão de mícrons nas paredes da carcaça para atingir rigidez total.

Um serviço personalizado de projeto de protótipo CNC é utilizado para confirmar a divisão durante a amostragem. Sua data de lançamento permanece inalterada, uma vez que a confirmação do protótipo não depende mais de e-mails de esclarecimento.

Figura 3: Usinagem CNC: A máquina de medição por coordenadas (CMM) Zeiss inspeciona uma peça de alumínio a uma temperatura de 20°C.

Por trás dos números: experiência prática de engenharia da LS Manufacturing

Gloria, especialista em prototipagem e manufatura rápidas na LS Manufacturing, utiliza seus mais de 15 anos de experiência como engenheira mecânica de precisão e analista de DFM (análise de viabilidade de fabricação antes do corte) para aprimorar seus projetos. Confira a experiência de Gloria em DFM e manufatura . Você se beneficia de mais de 1.000 protótipos já construídos.

A máquina de medição por coordenadas ( CMM) Zeiss , que gera evidências dimensionais documentáveis, verifica as dimensões vitais de seus protótipos médicos. A norma AS9100D (sistema de gestão da qualidade aeroespacial) exige rastreabilidade para a metrologia. A metrologia independente e a documentação dos códigos de qualidade permitirão que você obtenha relatórios de auditoria prontos para sua equipe de inspeção.

A certificação ISO 9001:2015 é fornecida para as linhas de produção após a sua cotação, e revisores técnicos seniores verificam minuciosamente todos os números de engenharia. Engenheiros de qualidade comparam os parâmetros de processo com os dados da linha de produção antes do início da programação. Você recebe suas peças estruturais com as dimensões especificadas de acordo com os requisitos internacionais de transporte.

Como configurar o GD&T em desenhos para evitar atrasos na entrega de protótipos?

A GD&T elimina atrasos na entrega de protótipos por meio da definição de sistemas de referência funcionais, que especificam as relações operacionais entre as peças de acoplamento. As tolerâncias de posição controlam o posicionamento dos padrões de furos, e os diâmetros dos furos podem chegar a uma faixa de até 20 μm, em vez de serem fixos. Os programadores podem usinar sem imprevistos. A norma ASME Y14.5-2018 determina o estabelecimento dos sistemas de referência.

Por que as pilhas lineares congelam uma fila?

• Pilhas lineares: Pilhas dimensionais lineares exigem margem de tolerância em cada operação de usinagem .
• Programação em espera: A programação do caminho é interrompida até que cada pilha linear seja resolvida, perdendo sua posição na fila.
• Revisões de emergência: Revisões durante a produção acrescentam dias ao prazo de entrega do protótipo CNC .

Como os quadros de referência relaxam as faixas de tamanho

Antes: Quatro dimensões lineares empilhadas restringiam um círculo de parafusos, deixando espaço em cada etapa.

Depois: Uma chamada de posição estabeleceu o padrão e liberou os diâmetros dos furos.

A intercambialidade dos componentes era garantida pela tolerância de posicionamento do espaçamento, e não pelo diâmetro. Os clientes percebem claramente a diferença: a geometria determina a localização, o diâmetro determina o custo.

O serviço de prototipagem CNC personalizada verifica o sistema de referência em uma peça de teste, para que todas as peças subsequentes herdem a referência.

Verifique os dados antes de enviar sua solicitação de cotação.

Quatro alterações simples em seus desenhos reduzirão a maioria das solicitações de esclarecimento por e-mail.

1. Planos de referência: Identifique três planos de referência a partir das superfícies de acoplamento da montagem, de forma que as configurações compartilhem uma origem comum.
2. Padrões de furos: Converta as dimensões empilhadas em tolerâncias de posição e mantenha os símbolos de excentricidade para superfícies rotativas.
3. Precisão do orçamento: O orçamento para usinagem de protótipos CNC reflete a geometria real após o estabelecimento dos pontos de referência.
4. Origem: A programação de usinagem CNC é feita a partir de um único sistema de referência, sem necessidade de trocas de e-mails.

Fonte de dados: ASME Y14.5-2018 Dimensionamento e Tolerância (configuração do quadro de referência de datum e controle de tolerância composta).

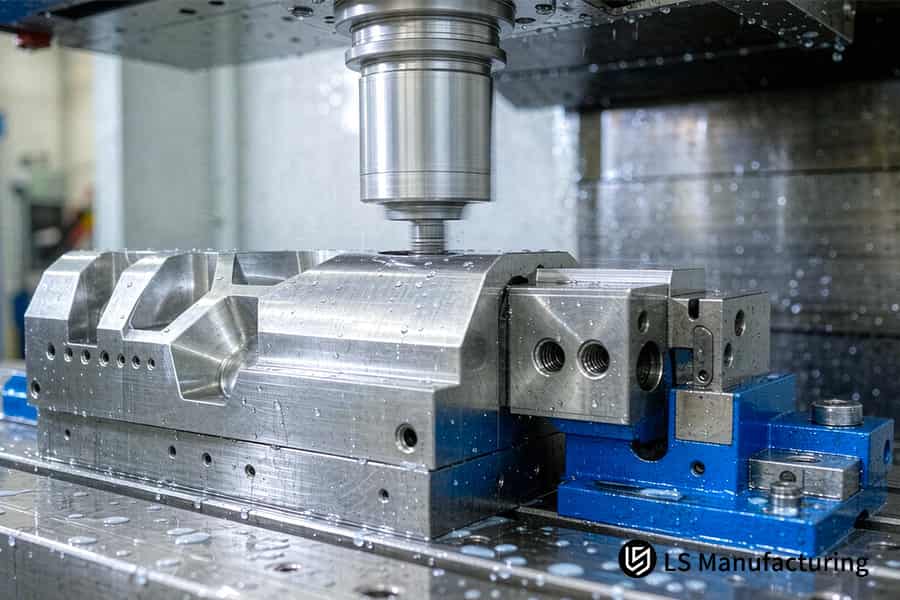

Figura 4: A revisão de GD&T na usinagem CNC garante faixas de medição de 2 μm.

Por que escolher a LS Manufacturing para prototipagem rápida e precisa por usinagem CNC?

A prototipagem CNC de alta precisão consiste em uma revisão de DFM (Design for Manufacturing) de duas horas combinada com usinagem multieixos, permitindo a resolução de conflitos nos desenhos antes do início do corte. Os clientes recebem um desenho verificado em poucas horas e o prazo de entrega do protótipo CNC é reduzido de doze dias úteis para sete dias.

Onde as armadilhas do desenho são pegas

Os engenheiros de produção examinam todas as chamadas de título em relação ao seu modelo sólido 3D . Armadilhas geométricas são identificadas antes mesmo da geração de qualquer trajetória de ferramenta.

Um registro de iterações de um protótipo com mais de 1.280 execuções resulta em processamento ágil por meio de serviços de usinagem CNC . Padrões de problemas são identificados em minutos; portanto, sua solicitação de cotação passa por revisão no mesmo dia.

Gama de materiais e metrologia

O alumínio 7075-T651, o aço inoxidável 316L e os plásticos de engenharia podem ser usinados em centros de usinagem multieixos. Portanto, sua seleção de materiais não está limitada a nenhum tipo de construção.

A verificação da máquina de medição por coordenadas (CMM) da Zeiss é realizada em uma sala de metrologia com temperatura controlada, com precisão de até 2 μm . Portanto, sua entrada de validação recebe valores medidos e não estimativas do fornecedor.

Como os compradores definem o cronograma

Um serviço personalizado de prototipagem CNC calculará o preço da sua geometria real após a verificação de DFM (Design for Manufacturing) e aprovação do seu desenho. O tempo de usinagem será agendado após menos idas e vindas para esclarecimentos.

A entrega de protótipos usinados por CNC será agilizada se você incluir o arquivo STEP, as certificações de materiais e as referências de referência em sua solicitação de cotação. Em outras palavras, a documentação completa evita dias de idas e vindas.

Serviço personalizado de prototipagem CNC da LS Manufacturing para braço estrutural de robótica médica: Otimização de precisão submicrométrica

O braço estrutural AL 7075-T651-T apresentou apenas 2,1% de refugo após a realocação das tolerâncias, em comparação com 14,5% na primeira tentativa. As especificações genéricas nos blocos de título do CAD causaram a distorção, mas as faixas de tolerância específicas para cada recurso resolveram o problema. Os custos unitários e os prazos de entrega foram reduzidos em mais de 25% .

Por que o primeiro julgamento fracassou?

Os blocos de título CAD aplicaram configurações padrão ao braço de alumínio 7075-T651 , atribuindo tolerâncias de ±0,002 mm e Ra 0,2 μm a todas as superfícies, incluindo as dos encaixes projetados para reduzir o peso. A tensão acumulada na placa aeroespacial foi liberada assim que as braçadeiras foram removidas, causando deformação além das tolerâncias do desenho.

As empresas que utilizam usinagem CNC para peças médicas estão cientes das especificações gerais durante a revisão do desenho técnico, antes que qualquer ferramenta de corte entre em contato com o material.

Reestruturação do processo que eliminou a interferência.

O afinamento das paredes foi marcado por vibrações durante o primeiro corte, pois as forças de fixação e o calor do corte excederam o ponto de estabilidade. O alívio de tensões por meio de recozimento tornou-se parte do processo antes das etapas finais de acabamento. A fixação com baixa tensão foi proporcionada por mandris hidráulicos. A velocidade de corte escolhida foi de Vc 240 m/min , com microavanços nos cortes de acabamento.

Realocação de Tolerância e Resultados

• Características externas e cavidades: ±0,01 mm–±0,02 mm, Ra 1,6 μm
• Dois assentos de rolamento de alta velocidade: tolerância coaxial de ±0,005 mm em Ra 0,8 μm
• Preço por unidade: US$ 194 → US$ 142, redução de 26,8%
• Prazo de entrega: 12 → 7 dias úteis, redução de 41,7%

Um serviço personalizado de prototipagem CNC traduz tolerâncias gerais em faixas específicas para cada elemento individual, proporcionando montagem robótica com rigidez total de transmissão. Em outras palavras: dois alojamentos de rolamentos absorveram o orçamento de precisão, e as superfícies estéticas deixaram de consumi-lo.

Rastreabilidade de conformidade para lançamento clínico

Inspeção por CMM realizada pela Zeiss (erro volumétrico MPEE de 0,9 μm) operada a uma temperatura constante de 20 °C para todas as peças inspecionadas. Relatórios de ensaio de material (MTR) com certificado de rastreabilidade do lote de aquecimento, juntamente com relatórios completos da CMM, acompanharam cada unidade.

A montagem foi concluída antes do prazo previsto para o teste clínico. "A realocação de tolerâncias manteve nossa montagem dentro do cronograma, sem nenhum problema de encaixe por parte da equipe de robótica", observou um dos responsáveis pelas compras de um fabricante de equipamentos originais (OEM) da área médica.

A redução de custos na usinagem CNC resultou da consistência e confiabilidade do processo, e não da utilização de ferramentas mais baratas ou da redução da frequência de inspeções.

Fonte de dados: Registro do projeto de usinagem de precisão médica da LS Manufacturing (projeto nº MED-2026-088; base de amostra: 1.280 registros de análise de protótipos DFM).

Agende uma consulta de 30 minutos com Gloria para otimização de tolerâncias — compartilhe seu desenho e as configurações do bloco de título e receba uma recomendação detalhada, recurso por recurso, que isola o gasto de precisão apenas nas superfícies de acoplamento, exatamente como foi feito no caso do braço robótico médico.

Perguntas frequentes

1. Uma máquina CNC pode fisicamente atingir uma tolerância absoluta de ±0,000 mm?

Na LS Manufacturing, a tolerância para uma máquina CNC é de ±0,002 mm devido ao desgaste da ferramenta de metal duro e à excentricidade do fuso, o que significa que ±0,000 mm não é atingível. As inspeções de entrada medem as dimensões críticas com base nas classes da norma ISO 2768-1:1989 , em vez de classificar as especificações impossíveis de atender.

2. O que devo fazer se meu pedido de protótipo for colocado em espera devido a problemas de tolerância?

Os engenheiros seniores da LS Manufacturing entregam o relatório de otimização DFM em até 2 horas, resolvendo quaisquer conflitos de blocos de título padrão de forma confidencial. A decisão entre usinagem CNC e impressão 3D é tomada após a otimização DFM, e os pedidos retidos são liberados no mesmo dia útil pelas equipes de compras. Blocos de título com restrições excessivas serão substituídos por classes de tolerância gerais.

3. Quanto posso economizar relaxando as tolerâncias não críticas de usinagem CNC?

Na LS Manufacturing, reduzimos o custo unitário do protótipo do projeto nº MED-2026-088 em 26,8% ao deslocar as faces de não acoplamento para bandas gerais. Essa redução é semelhante à encontrada entre 15% e 35% em peças estruturais para dispositivos médicos. Os requisitos de documentação da norma ISO 13485:2016 garantem que todas as tolerâncias das peças médicas serão auditadas.

4. Qual norma internacional devo usar para usinagem CNC de protótipos em geral?

As normas ISO 2768-f e ISO 286-1:2010 são utilizadas pela LS Manufacturing para as faixas gerais em protótipos sem acoplamento. As faixas gerais de ±0,05 mm referem-se a detalhes estéticos , enquanto os furos de acoplamento são baseados nas classes de ajuste da documentação. Os auditores de qualidade aprovam a forma e a cobertura do ajuste sem emitir observações de retrabalho.

5. Qual é o prazo de entrega mais rápido para protótipos CNC de precisão na LS Manufacturing?

A LS Manufacturing reduziu o prazo de entrega de amostras em 41,7%, de 12 para 7 dias úteis. O cronograma do projeto poderá recuperar quase 5 dias úteis após a resolução dos conflitos de tolerância que impediam a entrada dos protótipos na fila de produção. O custo de usinagem CNC por peça considera apenas a geometria quando as faixas são colocadas em superfícies de contato.

6. Qual a rugosidade de acabamento superficial que pode ser obtida com a fresagem CNC padrão?

A rugosidade média (Ra) de 1,6 mícrons é utilizada nas faces gerais, enquanto a rugosidade média (Ra) de 0,8 mícrons é utilizada nos assentos dos mancais, de acordo com a norma ASME B46.1. Não serão removidos rebaixos estéticos durante o processo de usinagem. Prazos de entrega excessivamente longos nunca são informados para faces que não passam por operações adicionais de usinagem de acabamento. As equipes de montagem recebem os assentos dos mancais usinados com ajuste de vedação, enquanto as paredes externas são enviadas sem operações adicionais de acabamento.

7. Como a LS Manufacturing inspeciona componentes protótipos com tolerâncias rigorosas?

A LS Manufacturing realiza inspeções com máquinas de medição por coordenadas (CMM) Zeiss em uma câmara de metrologia com temperatura constante de 20°C , seguindo os critérios de aceitação da norma ISO 10360-2:2009 . Os relatórios de inspeção, com MPEE de 0,9 μm, contêm todas as dimensões críticas de componentes médicos de alta precisão, e o seu orçamento para usinagem de protótipos CNC é enviado com o conjunto completo de dados medidos. As garantias são sempre válidas, pois todas as informações dimensionais acompanham cada relatório.

Fonte de dados: Relatório oficial de calibração da Zeiss CMM.

8. O alumínio 7075-T651 consegue manter uma tolerância estreita de ±0,005 mm de forma estável?

A LS Manufacturing atinge uma precisão de ±0,005 mm para o alumínio 7075-T651 por meio do alívio de tensões por recozimento conforme a norma AMS 2772, antes da usinagem em máquinas de cinco eixos. A fixação hidráulica minimiza as deformações de usinagem e mantém uma taxa de defeitos de 2,1% nas estruturas dos braços robóticos. Os fabricantes de equipamentos originais (OEMs) mantêm o alinhamento dos rolamentos durante o processo de recozimento, enquanto o controle dimensional orienta a melhor escolha para os serviços de usinagem CNC dos braços robóticos.

Forneça seu arquivo CAD e a especificação do material para uma análise DFM instantânea com preço garantido — nossos engenheiros realocarão as configurações padrão do bloco de título em três faixas funcionais, definirão a norma ISO 2768-m para superfícies estéticas e fornecerão um prazo de entrega preciso com rastreabilidade AS9100D para seu lote de protótipos.

Resumo

Quando as bandas baseadas em funções substituírem os modelos padrão, as chamadas de zero absoluto não bloquearão mais suas filas e as tolerâncias de amostragem serão mantidas. Faixas de tolerância amplas e estreitas, organizadas com base nas funções de montagem , evitam a criação de peças defeituosas devido ao retorno elástico das ferramentas e ao aumento das dimensões após a troca térmica.

Problemas de tolerância durante a usinagem podem atrasar sua produção e causar a perda de semanas de lançamento que nenhuma conquista em P&D poderá compensar. Os arquivos 3D e 2D que você enviar através do botão de orçamento abaixo receberão recomendações de otimização de tolerância, juntamente com os custos, em apenas duas horas.
