Produzione di ingranaggi su misura: fresatura, sagomatura e rettifica per un controllo preciso delle tolleranze.

Il servizio di produzione di ingranaggi personalizzati è una soluzione di finitura multi-processo per ingranaggi. I processi di finitura di precisione risolvono la distorsione dei denti successiva al trattamento termico.

Il controllo preciso della distorsione degli ingranaggi riduce del 14,2% il tasso di scarto degli assemblaggi per i team di approvvigionamento di trasmissioni ad alto carico.

Guida di riferimento rapido: fresatura a creatore, sagomatura e rettifica

La scelta del percorso di produzione ottimale per ingranaggi di alta precisione dipende dalle caratteristiche geometriche dell'ingranaggio e dalle condizioni del trattamento termico.

I pezzi pretagliati vengono fresati/formati, seguiti da cementazione/tempra e rettifica di precisione, per garantire tolleranze di ±0,003 mm, adatte ad applicazioni che richiedono elevata resistenza alle sollecitazioni e bassa rumorosità.

Punti chiave

• Combinazione di lavorazioni dure e morbide: in base ai dati di produzione di LS Manufacturing 2025 (progetto n. AUTO-2026-8942, n>1.200), oltre l'85% della rimozione del materiale avviene tramite dentatura/formatura . A seguito del trattamento termico di indurimento (HRC 58-62), qualsiasi distorsione termica viene corretta mediante rettifica di forma, ottenendo una tolleranza di ±0,003 mm.
• Una svolta nel risparmio sui costi e nel miglioramento dell'efficienza: grazie alla pre-elaborazione, all'ottimizzazione DFM e alla combinazione, aiutiamo i nostri clienti nel settore della robotica industriale e dell'automazione a risparmiare il 22,5% sui costi complessivi e a consegnare il 35% più velocemente rispetto a prima.
• Controllo qualità completo: ogni lotto di ingranaggi viene sottoposto a un controllo completo del profilo utilizzando una macchina di misura a coordinate Zeiss con un errore di indicazione di 0,0009 mm, per garantire un tasso di difetti di assemblaggio inferiore all'1,8 % .

Perché il servizio di fresatura di precisione degli ingranaggi è ideale per gli ingranaggi esterni?

Il servizio di fresatura di precisione degli ingranaggi è un metodo di taglio a indicizzazione continua. La fresa a vite ruota in sincronia con i grezzi degli ingranaggi per formare ingranaggi cilindrici a denti dritti esterni e denti elicoidali estremamente uniformi. Nella fresatura di ingranaggi allo stato morbido, la tolleranza è di ±0,020 mm e la finitura superficiale è Ra 1,6 μm.

L'indicizzazione continua massimizza la produttività degli ingranaggi esterni.

Le frese a creatore creano più spazi dentati in una singola rotazione, con un tempo di ciclo che, in base ai dati di produzione di LS Manufacturing 2025 (progetto n. AUTO-2026-8942, n>1.200), è inferiore del 40% rispetto al processo di sagomatura di un singolo dente.

• Velocità di avanzamento fino a 2-4 mm/giro in pezzi grezzi più morbidi di HRC 30.

La lavorazione di ingranaggi di alta qualità è garantita da macchine con telaio rigido e azionamenti del mandrino sincronizzati. In parole semplici: una produzione più rapida si traduce in costi unitari inferiori, senza compromettere la precisione della forma del dente.

La riserva di scorte pre-indurimento elimina il rischio di distorsione

La fresatura a creatore mantiene una tolleranza di ±0,020 mm sul diametro primitivo e di ±0,015 mm sullo spessore del dente prima della cementazione. La distribuzione uniforme del materiale consente un'operazione di rettifica in cui vengono rimossi 0,15-0,20 mm da ciascun fianco al fine di mantenere tolleranze inferiori a 5 micron.

1. Geometria del piano di lavoro testata utilizzando una macchina di misura a coordinate (CMM) con una precisione di ±0,002 mm .
2. Dati di taglio basati sulla 31ª edizione del Manuale di Macchinari per evitare segni di bruciatura.

Il controllo della tolleranza degli ingranaggi inizia con l'ottenimento di un inviluppo affidabile allo stato morbido. Per l'acquirente: una fresatura di ±0,020 mm garantirà la rettifica dopo la tempra secondo la norma ISO 1328-1:2013 Grado 5.

Elementi di azione

• Ordina la fresatura a creatore per ingranaggi cilindrici esterni in lotti superiori a 500 pezzi per risparmiare il 40% sul prezzo unitario grazie al risparmio sui tempi di ciclo.
• Richiedete un rapporto sullo spessore del materiale prima della rettifica (0,15–0,20 mm per fianco) al fine di ottenere tolleranze inferiori a 5 micron dopo il trattamento termico.

Scarica la nostra Guida alla fresatura di precisione degli ingranaggi per scoprire come l'indicizzazione continua raggiunge una tolleranza di ±0,020 mm con un tempo di ciclo più veloce del 40% rispetto alla sagomatura, con dati di riserva del materiale di pre-rettifica per una precisione finale inferiore a 5 micron.

In che modo il servizio di lavorazione di ingranaggi industriali affronta le limitazioni relative alla dentatura interna?

Il servizio di lavorazione di ingranaggi industriali applica il metodo di sagomatura per realizzare i denti interni. La fresa alternativa può raggiungere geometrie inaccessibili agli utensili di fresatura. Il processo di sagomatura consente tolleranze di ±0,020 mm per i semilavorati in acciaio non temprato, secondo la norma ISO 2768-1:1989.

La fresa a movimento alternato risolve le barriere di accesso

La sagomatura interna degli ingranaggi utilizza una fresa a pignone a movimento alternato verticale che riproduce i profili dei denti. Le aree di gioco degli ingranaggi a grappolo e le interferenze delle spalle diventano completamente lavorabili senza collisioni tra utensili.

1. Nelle macchine fresatrici CNC ad alta velocità, la velocità di corsa può raggiungere i 1.800 colpi al minuto.
2. La rotazione della fresa è sincronizzata con l'indicizzazione del pezzo in lavorazione per garantire una spaziatura uniforme dei denti.

Il servizio di sagomatura degli ingranaggi garantisce la precisione del profilo grazie a velocità di avanzamento precise (0,05-0,15 mm/corsa). In parole semplici: la sagomatura trasforma una difficoltà geometrica in un processo di lavorazione meccanica.

Il controllo della concentricità previene la concentrazione dello stress radicale

Le corone dentate interne a gioco ridotto sono progettate con un'eccentricità inferiore a 0,010 mm quando prodotte tramite processi di lavorazione multiasse . Un corretto controllo della retrazione e della corsa dell'utensile è responsabile della sollecitazione di flessione alla base, che influisce sulla durata a fatica nei sistemi di trasmissione automatizzati.

• I morsetti di fissaggio si trovano sui fori di riferimento e non sulla superficie esterna.
• Il percorso della fresa non interferisce con la retrazione in prossimità della spalla.

Soluzioni di lavorazione degli ingranaggi con lotti superiori a 800 pezzi, la tolleranza del passo è di ±0,020 mm . Considerazione per l'acquirente: la probabilità di collisione dell'utensile sarà inferiore allo 0,3%.

Elementi di azione

1. Specificare il piano di gioco degli ingranaggi del gruppo quando il diametro del foro è inferiore a 50 mm o il gioco della spalla è inferiore a 3 mm .
2. Sono necessari dati di ottimizzazione della corsa per verificare che il gioco di retrazione corrisponda al raggio di raccordo dell'ingranaggio.

Fonte: registro di analisi automatizzata dei disegni DFM 3D/2D di LS Manufacturing 2025–2026 (progetto n. AUTO-2026-8942, dimensione del campione >1.200).

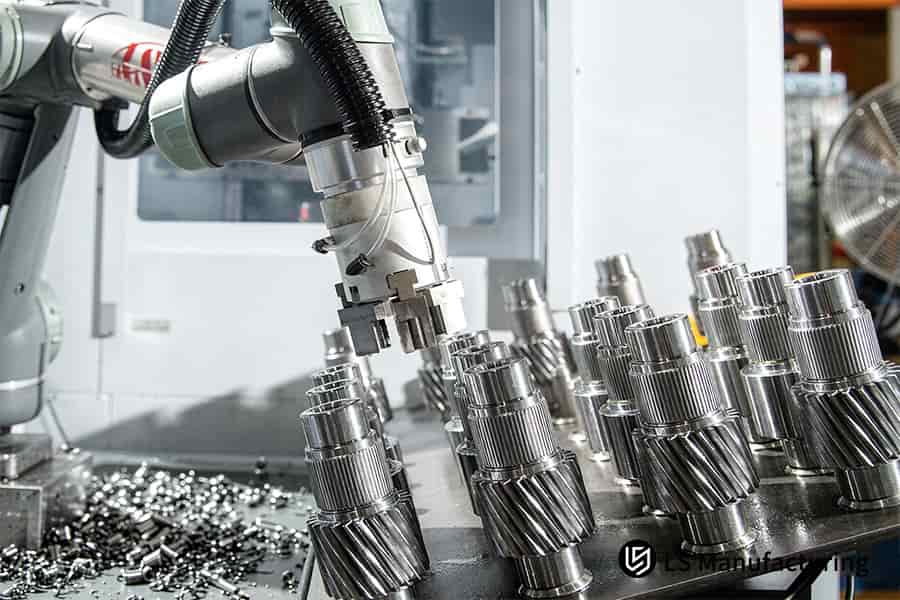

Figura 1: Il servizio di fresatura di precisione per ingranaggi realizza ingranaggi elicoidali con materiale di 0,18 mm.

Quando è opportuno integrare il servizio di sagomatura e rettifica degli ingranaggi dopo il trattamento termico?

L'integrazione del servizio di sagomatura e rettifica degli ingranaggi è fondamentale dopo la cementazione dell'acciaio fino a una durezza HRC di 58-62. Il trattamento termico provoca inevitabilmente una distorsione termica lungo i diametri primitivi. La sagomatura crea la geometria iniziale del profilo del dente in condizioni di attrito ridotto. La rettifica CNC degli ingranaggi è il processo che rimuove il materiale dai fianchi del dente per ottenere una tolleranza di ±0,003 mm e una finitura superficiale Ra di 0,4 μm.

Confronto tra processi: sagomatura vs. rettifica dopo trattamento termico

Un singolo processo non può gestire contemporaneamente stati morbidi e duri. La formazione implica la modellatura. La correzione della deviazione termica viene effettuata tramite rettifica dopo l'indurimento.

La rettifica post-indurimento ripristina la geometria del dente

I fianchi dei denti temprati devono essere rettificati dopo la cementazione. Il controllo della distorsione termica inizia con la predisposizione di un sovrametallo di pre-rettifica uniforme ( 0,15-0,20 mm per fianco ) per evitare una rettifica eccessiva e la formazione di cricche da calore.

• I pezzi grezzi vengono normalizzati prima della formatura per ridurre le tensioni residue.
• La rettifica viene eseguita entro il limite di 0,02 mm per passata per evitare bruciature.

Secondo lo standard AGMA/ISO, gli ingranaggi rettificati raggiungono una riduzione del rumore di 8-12 dB rispetto a quelli non rettificati. In altre parole:la rettifica CNC degli ingranaggi dopo la tempra trasforma gli ingranaggi temprati deformati in ingranaggi silenziosi con un gioco adeguato.

Elementi di azione

1. Specificare la rettifica post-trattamento termico per tutti gli ingranaggi temprati a HRC 58-62 nei casi in cui il rumore o il gioco siano fattori importanti.
2. È necessario un rapporto di pre-rettifica che confermi uno spessore di 0,15-0,20 mm per fianco prima della rettifica finale.

Come fa LS Manufacturing a mantenere il controllo della tolleranza degli ingranaggi personalizzati durante i cicli termici?

Il controllo personalizzato delle tolleranze degli ingranaggi prevede uno specifico approccio multistadio per la compensazione della crescita del materiale e il rilascio delle tensioni durante le fasi di tempra. LS Manufacturing garantisce una tolleranza di rettifica precisa di 0,15-0,20 mm per i profili a taglio morbido ed esegue una ricottura di distensione prima della rettifica finale dei denti.

Il margine di macinazione assorbe la crescita volumetrica

La ricottura di distensione aiuta a controllare i semilavorati degli ingranaggi prima della lavorazione di finitura. Un margine di 0,15-0,20 mm per lato consente di compensare l'espansione e il rilascio delle tensioni del materiale durante la cementazione e la tempra. I profili ottenuti con taglio dolce mantengono una precisione del passo di ±0,020 mm prima della tempra. La ricottura viene eseguita a temperature comprese tra 550 e 620 °C per rilasciare le tensioni senza decarburazione.

Un sovrametallo di rettifica degli ingranaggi di 0,15-0,20 mm previene la sovra-rettifica e la formazione di cricche dovute al calore. In parole semplici: il sovrametallo funge da cuscinetto per compensare l'imprevedibile dilatazione termica, trasformandola in una rettifica finale controllata.

La rettifica finale blocca la precisione dell'evolvente

La rettifica di forma ripristina la forma involuta distrutta dalla deformazione. La CMM (macchina di misura a coordinate, che verifica le dimensioni con una tolleranza di ±0,005 mm) controlla il passo e la forma. La ravvivatura della mola mantiene la consistenza della forma per lotti superiori a 600 pezzi.

La precisione di AGMA Q12 garantisce una tolleranza di ±0,003 mm . Per il cliente, gli ingranaggi Q12 funzionano con un livello di rumorosità inferiore a 72 dB a 3.000 giri/minuto, in conformità con gli standard di rumorosità ISO 6336-5:2016.

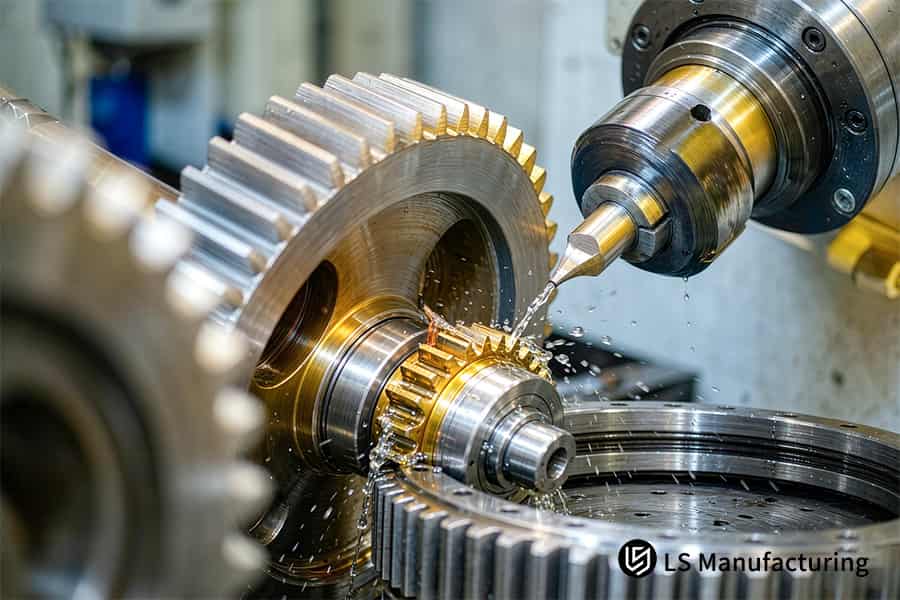

Figura 2: Il servizio di sagomatura e rettifica degli ingranaggi raggiunge una finitura Ra di 0,4 μm.

Dal nostro negozio al tuo disegno

Gloria, la nostra specialista di prototipazione rapida di LS Manufacturing con oltre 15 anni di esperienza nella lavorazione CNC e nell'analisi DFM , ha scritto questo articolo. Puoi contattare Gloria su LinkedIn . Il contenuto è stato revisionato tecnicamente dai nostri ingegneri capo di LS Manufacturing specializzati in ingranaggi, sulla base di oltre 1.200 report DFM reali.

Grazie alla riduzione dei difetti di assemblaggio dal 14,2% all'1,8% , i team di approvvigionamento globali ottengono una precisione degli ingranaggi di ±0,003 mm . La precisione degli ingranaggi AGMA Q12 e gli standard DIN (DIN 3961-3967), unitamente alle certificazioni ISO 9001:2015 e AS9100D, garantiscono la sicurezza dei programmi di trasmissione, prevenendo rilavorazioni causate da deformazioni termiche.

L'ispezione dei fianchi dei denti degli ingranaggi tramite CMM Zeiss a 0,0009 mm MPEE viene effettuata con un controllo al 100% di ogni lotto. Inviate disegni 3D/2D per ottenere un'analisi DFM di 2 ore e un preventivo. Ogni singolo ingranaggio consegnato è corredato da tracciabilità del materiale, consentendo ai team di controllo qualità in entrata di qualificare gli ingranaggi immediatamente e risparmiare il 35% del tempo di assemblaggio.

Perché la collaborazione con un produttore di ingranaggi di precisione aumenta l'affidabilità della trasmissione?

La collaborazione con un produttore di ingranaggi di precisione si traduce in un approccio completo al controllo qualità, che spazia dalla forgiatura delle materie prime all'ispezione dei denti degli ingranaggi tramite CMM. Utilizzando CMM Zeiss con una precisione MPEE di 0,0009 mm , l'ispezione viene eseguita per rilevare errori di passo, elica e profilo in ogni singolo lotto. Un rigoroso processo di qualificazione evita disallineamenti nell'assemblaggio e prolunga la durata a fatica degli ingranaggi nei riduttori industriali.

La verifica tramite CMM elimina le discrepanze di assemblaggio.

L'ispezione con CMM Zeiss, conforme allo standard MPEE di 0,0009 mm ( ISO 10360-2 Errore Massimo Ammissibile di Misura della Lunghezza ), verifica la deviazione del profilo, la deviazione dell'elica, l'errore di passo e l'eccentricità totale sul fianco del dente al 100%. La documentazione di ispezione fa riferimento alla norma ISO 1328-1:2013, consentendo ai team di approvvigionamento di disporre di prove verificabili della classe di precisione raggiunta.

La durata a fatica degli ingranaggi sottoposti a carichi ciclici industriali è migliore per gli ingranaggi qualificati . In parole semplici: la geometria verificata elimina i punti di concentrazione delle sollecitazioni che portano a guasti prematuri dovuti alla corrosione per vaiolatura e, di conseguenza, i team di controllo qualità in entrata qualificano i lotti senza ulteriori iterazioni.

Fasi di qualificazione degli ingranaggi a evolvente per ogni spedizione

La qualificazione degli ingranaggi a evolvente garantisce che i fianchi dei denti rettificati abbiano una tolleranza di ±0,003 mm e una rugosità superficiale Ra di 0,4 μm dopo la cementazione a HRC 58-62. Un software specifico per la metrologia degli ingranaggi verifica la geometria dell'intera evolvente, rendendo così preciso il processo di ispezione.

La trasmissione a ingranaggi è affidabile quando presenta una comprovata precisione a evolvente. Gli ingranaggi qualificati funzionano più silenziosamente, trasmettono la potenza senza gioco e sono più resistenti alla fatica.

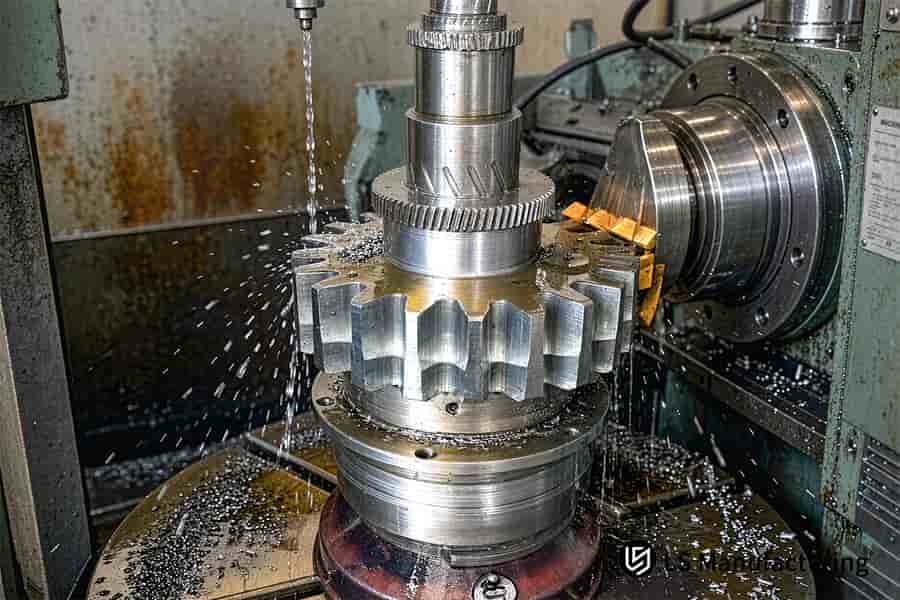

Figura 3: Il controllo personalizzato della tolleranza degli ingranaggi rettifica i denti temprati fino a HRC 58-62.

Quali sono i principali fattori ingegneristici che influenzano il costo di produzione degli ingranaggi personalizzati?

Il costo di produzione di ingranaggi personalizzati è determinato dalla qualità del materiale, dalla classe di tolleranza, dal processo di trattamento termico e dal numero di operazioni di rettifica successive al trattamento termico. Le classi di tolleranza più elevate (migliori di ±0,005 mm) si ottengono con la rettifica di precisione degli ingranaggi, che richiede più tempo rispetto alla fresatura standard. LS Manufacturing consente di risparmiare fino al 22,5% grazie all'utilizzo di percorsi utensile standard, tolleranze ottimali e gestione automatica dei pezzi grezzi.

Confronto delle modalità di guasto nella selezione del processo

Una selezione errata del processo causa tempi di ciclo di lavorazione più lunghi e generazione di scarti. La scelta del materiale degli ingranaggi tra acciaio cementato (16MnCr5, 8620H) e leghe temprate a cuore influisce sulla deformazione dovuta alla tempra e sul sovrametallo di rettifica richiesto. La fresatura di ingranaggi con tolleranza di ±0,003 mm impone operazioni secondarie.

La riserva di magazzino determina l'economia di macinazione

La sovrametallo di materiale (sovrapprezzo controllato per la pre-rettifica su ciascun fianco del dente per compensare la distorsione da tempra) di 0,15–0,20 mm per fianco determina il numero di operazioni di rettifica (3–5 volte con una profondità di 0,02–0,03 mm per passata) necessarie dopo il trattamento termico a HRC 58–62. Una sovrametallo di materiale maggiore comporta 2–3 operazioni di rettifica aggiuntive e aumenta i tempi di lavorazione del 40–60%, mentre una sovrametallo insufficiente lascia una certa distorsione da tempra.

L'efficienza nella rettifica degli ingranaggi è garantita dall'analisi DFM (Design for Manufacturing) che determina il sovrametallo minimo necessario per assorbire la deformazione da tempra. L'utilizzo di un percorso utensile standardizzato elimina la necessità di molteplici impostazioni e riduce i tempi di lavorazione, mantenendo al contempo la classe di qualità ISO 1328-1:2013 . In parole semplici: un sovrametallo adeguato garantisce il controllo della deformazione imprevedibile dovuta al trattamento termico nella fase finale di rettifica.

Elementi di azione

• Specificare fin da subito il livello di tolleranza e il tipo di materiale; tolleranze inferiori a ±0,005 mm comportano la rettifica e tempi di ciclo più lunghi.
• Richiedi un'analisi DFM per stabilire una tolleranza di materiale di 0,15 – 0,20 mm e ottenere una precisione di ±0,003 mm senza cicli di rettifica eccessivi.

Richiedi un confronto tra i processi di lavorazione per la progettazione dei tuoi ingranaggi: riceverai un'analisi comparativa tra la sola fresatura a creatore e la fresatura a creatore più rettifica, con una stima del costo per pezzo e della tolleranza prevista.

Come ottenere un preventivo accurato per la produzione di ingranaggi in volumi medio-bassi?

Per ottenere un preventivo accurato per la produzione di ingranaggi sono necessari modelli CAD 3D completi. I disegni 2D devono includere le tolleranze AGMA o ISO . Devono essere fornite anche informazioni sulla tempra dei materiali e sulla dimensione del lotto. LS Manufacturing offre un'analisi ingegneristica entro due ore. L'analisi DFM (Design for Manufacturing) aiuta a determinare le opzioni di attrezzaggio più convenienti.

La specifica della finitura superficiale dei denti e del modulo dell'ingranaggio elimina qualsiasi ritardo nella formulazione del preventivo. Non si verificheranno modifiche ingegneristiche dell'ultimo minuto.

Lista di controllo per la completezza del pacchetto di disegni

Il pacchetto di disegni citabili comprende:

1. Modello CAD 3D (STEP/IGES) con geometria del dente
2. Disegni 2D che indicano il grado di tolleranza AGMA e il modulo dell'ingranaggio
3. Grado del materiale e obiettivo del trattamento termico ( carburazione fino a HRC 58-62 )
4. Dimensione del lotto e data di consegna

La specifica del modulo dell'ingranaggio (diametro primitivo diviso per il numero di denti; definisce la dimensione del dente) determina il diametro della fresa o dell'utensile e il metodo di sgrossatura. Specificarla in anticipo evita di dover riprogettare l'utensile. In parole semplici: una proposta completa trasforma una revisione DFM di 2 ore in un preventivo immodificabile.

Fattibilità DFM e allineamento delle classi di tolleranza

La classe di tolleranza AGMA (basata sullo standard ANSI/AGMA 2015-1-A01) stabilisce il livello di precisione raggiungibile in base al costo. Le classi inferiori a AGMA Q12 richiedono in genere solo la fresatura o la sagomatura. Le classi Q12 e superiori richiedono la tempra seguita dalla rettifica per ottenere una tolleranza di ±0,003 mm . Una revisione DFM di 2 ore rileva anime sottili, sottosquadri e valori Ra non realistici prima di specificare gli utensili. La revisione indirizza il pezzo verso il processo produttivo più economico.

La precisione dei preventivi per gli ingranaggi aumenta se la rugosità superficiale, la tolleranza di distorsione dovuta al trattamento termico e l'entità dell'ispezione vengono definite prima dell'emissione del preventivo. Il blocco di questi parametri impedisce modifiche di progettazione in fase avanzata, che altrimenti comporterebbero un aumento del 15-25% dei tempi di consegna degli utensili.

Elementi di azione

• Prima di richiedere un preventivo, è necessario includere i file STEP/IGES e i disegni PDF con tolleranze, specifiche del materiale e durezza richiesta.
• Specificare la finitura superficiale (Ra target) e il modulo dell'ingranaggio nel cartiglio del disegno per impostare il percorso utensile e impedire ulteriori iterazioni .

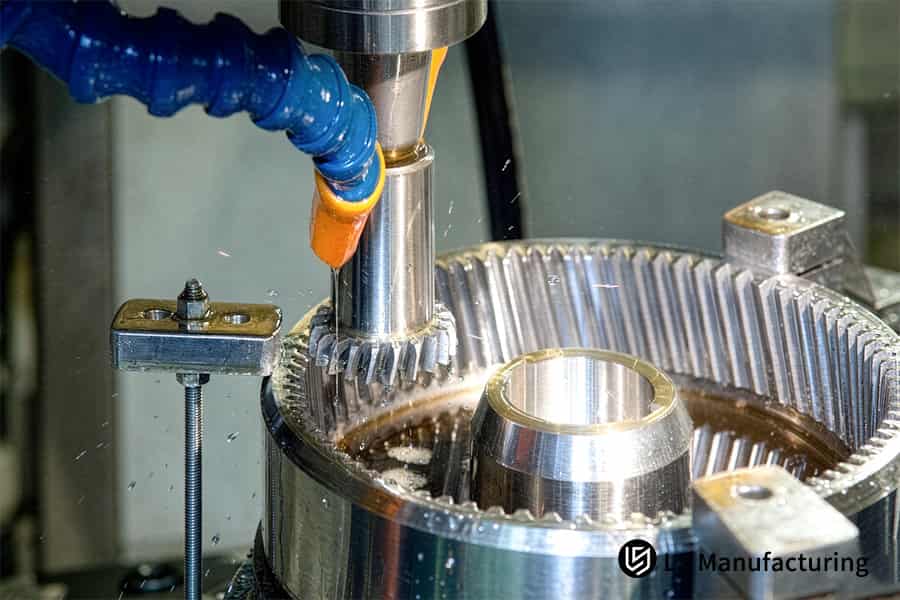

Figura 4: La rettificatrice per ingranaggi rifinisce l'ingranaggio conico con una tolleranza di ±0,003 mm.

Quali applicazioni dipendono maggiormente oggi dai servizi di produzione di ingranaggi personalizzati?

Il servizio di produzione di ingranaggi personalizzati è ideale per applicazioni ad alto stress. Robotica, attuatori per il settore aerospaziale, apparecchiature per la diagnostica per immagini e cambi automatici per autoveicoli utilizzano ingranaggi di questo tipo. Il trasferimento di potenza senza gioco e l'ingranamento silenzioso dei denti devono funzionare anche in condizioni operative estreme. Gli ingegneri di LS Manufacturing hanno progettato set di ingranaggi speciali con modifiche ottimali dei denti. Le esigenze di coppia multiasse vengono soddisfatte grazie a una finitura superficiale sub-micrometrica .

Fasi di progettazione della trasmissione a gioco zero

Tre passaggi portano a un gioco inferiore a 1 minuto d'arco nelle giunzioni robotiche:

1. La rimozione controllata del materiale sui fianchi opposti produce un precarico sui fianchi del dente durante la rettifica di finitura .
2. La smussatura di punta e radice, conforme alla norma ISO 21771:2007, evita qualsiasi contatto con i bordi durante il carico e la flessione.
3. Le prove di rotolamento su entrambi i fianchi, eseguite al 10% della coppia nominale, garantiscono l'assenza di gioco.

La progettazione di trasmissioni a gioco zero elimina le inversioni di marcia all'interno della zona morta della traiettoria del robot. Un produttore di ingranaggi personalizzati deve eseguire i passaggi sopra descritti basandosi su fianchi dei denti precaricati e modifiche ai fianchi dei denti conformi alla norma ISO 21771:2007 .

Requisiti specifici dell'applicazione

Gli ingranaggi degli attuatori robotici devono avere una ripetibilità <1 arco-minuto e una durata a fatica di 10.000 ore in condizioni di carico d'urto ciclico. Gli ingranaggi per l'imaging medicale devono avere un'emissione sonora <55 dB(A) per evitare distorsioni di scansione. Una rugosità superficiale Ra di 0,4 μm garantisce un innesto silenzioso. Le trasmissioni automatiche dei veicoli operano con carichi multiassiali di coppia di 350 N·m durante il cambio di marcia sotto carico.

La produzione di ingranaggi in piccoli lotti impiega una precisione di rettifica superficiale dei denti cementati con durezza HRC 58–62 e una precisione di rettifica entro ±0,003 mm. La finitura superficiale Ra 0,4 μm riduce l'attrito e l'usura con una coppia inferiore a 350 N·m. In sintesi: le modifiche al profilo del dente, combinate con la finitura superficiale, forniscono la configurazione ideale per specifiche condizioni di carico, trasformando ingranaggi ordinari in elementi critici del sistema di trasmissione.

Fonte: ISO 21771:2007, Ingranaggi — Ingranaggi cilindrici a evolvente e coppie di ingranaggi — Concetti e geometria.

Servizio di lavorazione meccanica industriale per ingranaggi di attuatori per automazione offerto da LS Manufacturing: soluzione avanzata di rettifica dei denti.

Il servizio di lavorazione di ingranaggi industriali di LS Manufacturing è specializzato in ingranaggi per attuatori di automazione. Il problema della distorsione dei denti dopo la cementazione viene risolto grazie alla tecnologia di rettifica dei denti. La sgrossatura di precisione degli ingranaggi viene eseguita allo stato morbido.

Viene lasciato un sovrametallo di rettifica finale di 0,18 mm . La ricottura di distensione per le passate intermedie elimina le tensioni residue di forgiatura. La rettifica degli ingranaggi di forma stabilisce una tolleranza di ±0,003 mm dopo l'indurimento della superficie del dente fino a HRC 58–62.

Sfida del cliente

Per un progetto di riduttore di giunzione automatizzato intelligente, il cliente ha adottato il metodo tradizionale di taglio dolce. È stata eseguita anche una lucidatura superficiale in un'unica passata. La precisione di lavorazione era di ±0,050 mm .

Il rilascio delle tensioni termiche dopo la carburazione e la tempra ha causato la torsione dei fianchi dei denti. Durante la prova a pieno carico sono state osservate vibrazioni e rumori nella trasmissione . Il tasso di scarto dell'assemblaggio è stato del 14,2% e i costi di reso sono risultati estremamente elevati.

Soluzione di produzione LS

Gli ingegneri hanno riprogettato il percorso del processo. Inizialmente si è considerata la distensione mediante taglio di prova. Il processo di fabbricazione degli ingranaggi è iniziato con una fresatura di precisione in condizioni grezze. Il materiale di scavo rettificato da 0,18 mm è stato tenuto da parte per l'utilizzo.

La ricottura di distensione ha eliminato le tensioni residue di forgiatura. L'indurimento della superficie del dente ha raggiunto un valore HRC di 58-62. La rettifica degli ingranaggi ha completato la forma dei denti. La tolleranza è stata fissata a ±0,003 mm .

Risultati e valore

È stata completata la validazione del processo per il primo lotto di 25 pezzi. Il tasso di scarto dovuto all'assemblaggio è diminuito dal 14,2% all'1,8% . Il costo di produzione per pezzo si è ridotto del 22,5% . Il ciclo di consegna si è ridotto del 35% . Il lotto di ingranaggi è stato verificato mediante misurazioni complete del profilo del dente.

L'indicazione della CMM Zeiss era di 0,0009 mm . È stata raggiunta la precisione dell'ingranaggio ISO 1328-1 Classe 1. Sono stati soddisfatti i requisiti del sistema di qualità AS9100D. In altre parole, una rettifica controllata del materiale e una ricottura di distensione hanno trasformato il componente altamente deformabile in un componente di assemblaggio quasi silenzioso. La lavorazione dell'ingranaggio ha garantito l'integrità superficiale richiesta.

Elementi di azione

1. Trattenere 0,18 mm di materiale rettificato ed eseguire una ricottura di distensione tra le passate sulla distorsione da tempra superiore a ±0,050 mm sul fianco del dente.
2. Fornire ispezione con macchina di misura a coordinate Zeiss (CMM) per la misurazione del profilo completo del dente e verifica ISO 1328-1 Classe 1 per le produzioni di ingranaggi di attuatori per l'automazione.

Fonte: database empirico LS Manufacturing 2025–2026 (Progetto n. AUTO-2026-8942, dimensione del campione >1.200).

Carica il disegno del tuo ingranaggio dell'attuatore per una valutazione gratuita della rettifica degli ingranaggi: riceverai una previsione di distorsione e una valutazione di fattibilità ISO 1328-1 Classe 1 entro 48 ore.

FAQ

1. Qual è la tolleranza standard raggiunta da LS Manufacturing per gli ingranaggi rettificati su misura?

LS Manufacturing garantisce una tolleranza di ±0,003 mm sulle superfici dei denti temprati con durezza HRC 58–62 mediante rettifica di precisione degli ingranaggi, in conformità agli standard AGMA Q12/Q13 per trasmissioni ad alte prestazioni e di precisione utilizzate in applicazioni di trasmissione industriali e automobilistiche che richiedono un funzionamento silenzioso.

Fonte dei dati: registro di calibrazione della macchina di misura a coordinate Zeiss

2. Quando è preferibile optare per la sagomatura degli ingranaggi rispetto alla fresatura?

La sagomatura degli ingranaggi è preferibile alla fresatura a creatore nella lavorazione di ingranaggi ad anello interno con scanalature per anelli di ritegno, ingranaggi a doppio stadio o laddove lo spazio disponibile per l'eccentricità della fresa a creatore o l'accessibilità risultino difficoltose a causa della forma elicoidale dell'ingranaggio, la fresatura a creatore è da preferire a quella a creatore.

Fonte dei dati: norma ISO 21771

3. Quale rugosità superficiale Ra si può ottenere dopo la rettifica degli ingranaggi successiva al trattamento termico?

La rettifica successiva al trattamento termico garantisce una rugosità superficiale del dente dell'ingranaggio pari a Ra 0,4 μm , riducendo notevolmente il rumore e l'usura nell'ingranamento dovuti agli elevati carichi , assicurando al contempo una migliore distribuzione del carico sulla superficie del dente.

Fonte dei dati: registro delle misurazioni del rugosimetro Mitutoyo

4. In che modo il trattamento termico influisce sul controllo delle tolleranze degli ingranaggi personalizzati?

Il trattamento termico provoca una distorsione termica su scala micrometrica del profilo del dente durante i processi di tempra e rinvenimento. Per questo motivo, LS Manufacturing prevede un margine di 0,15-0,20 mm per la rettifica, al fine di compensare completamente la distorsione e garantire la classe di tolleranza desiderata dopo il trattamento termico.

Fonte dei dati: database LS Manufacturing 2025–2026

5. LS Manufacturing può fornire assistenza nell'analisi DFM prima della produzione degli ingranaggi?

Sì, LS Manufacturing può fornire un'analisi DFM gratuita in 2 ore che aiuterà a ottimizzare le dimensioni del modulo, il numero di denti, l'angolo di pressione e la geometria del raccordo alla base, al fine di ridurre i costi di lavorazione del 22,5% senza compromettere le caratteristiche prestazionali dell'ingranaggio.

6. Quali sono i livelli di durezza tipici per gli ingranaggi personalizzati sottoposti a carichi elevati?

Gli ingranaggi personalizzati ad alto carico utilizzano in genere acciaio cementato 16MnCr5 o 8620H, cementato e temprato per ottenere una durezza superficiale dei denti di HRC 58-62, bilanciando la tenacità del nucleo con la resistenza all'usura superficiale per applicazioni di trasmissione ad alto carico esigenti nei macchinari industriali.

7. Come si garantisce l'assenza di errori di profilo nella produzione di ingranaggi personalizzati in piccoli lotti?

LS Manufacturing garantisce l'assenza di errori di profilo per gli ingranaggi personalizzati con ordini di piccoli lotti, grazie all'utilizzo di misurazioni al 100% del profilo e del passo dei denti, effettuate con una macchina di misura a coordinate Zeiss con un errore di indicazione di 0,0009 mm, e al rispetto di tassi di difettosità pari o inferiori all'1,8% .

Fonte dei dati: rapporto di calibrazione della macchina di misura a coordinate Zeiss

8. Quanto tempo ci vuole per ricevere un preventivo per la produzione di ingranaggi basati sui miei disegni personalizzati?

Una volta caricati i disegni con i requisiti relativi a materiali e tolleranze, il team di ingegneri di LS Manufacturing esegue un'analisi ingegneristica approfondita e fornisce un preventivo completo, comprensivo di attrezzature, tempi di ciclo, trattamento termico e processo di ispezione, entro 2 ore .

Riepilogo

Combinando tre metodi di lavorazione, ovvero fresatura, sagomatura e rettifica post-trattamento termico, e avvalendosi dei sistemi di qualità ISO 9001 e AS9100D , LS Manufacturing è in grado di fornire trasmissioni affidabili con tolleranze fino a ±0,003 mm ai team di acquisto e ingegneria industriali di tutto il mondo.
